拆掉众仪ZT102A万用表的定时炸弹

发表于：2020-1-14 16:08:02 16181
万用表
主题类别: 制作_改装
仪表品牌: 众仪（ZOYI）
显示方式: 6000字
型号或关键字: ZT102A

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
众仪ZT102A万用表转盘开关在关机位俩表笔之间几乎是短路的，有仪友因此而炸鸡了，为防范于未然，就要拆掉这个定时炸弹。

闲话少说，看图

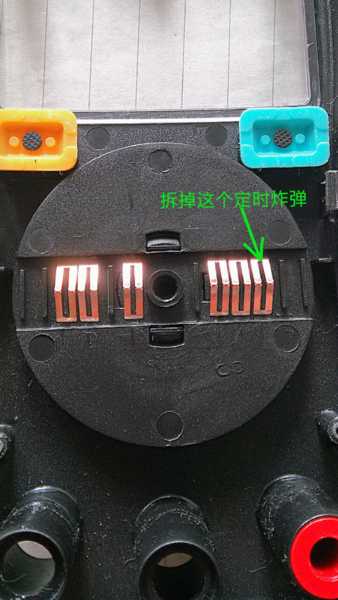

就是它

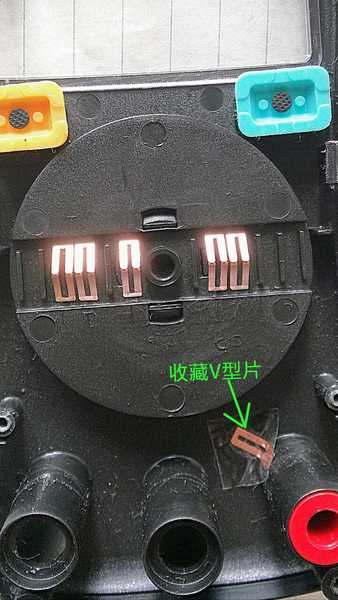

拆掉收藏起来

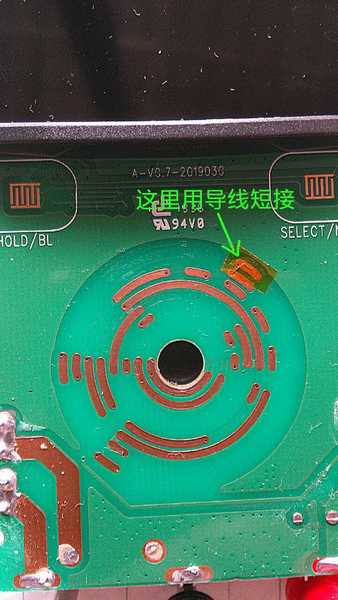

用导线短接，用胶带贴上可以免悍

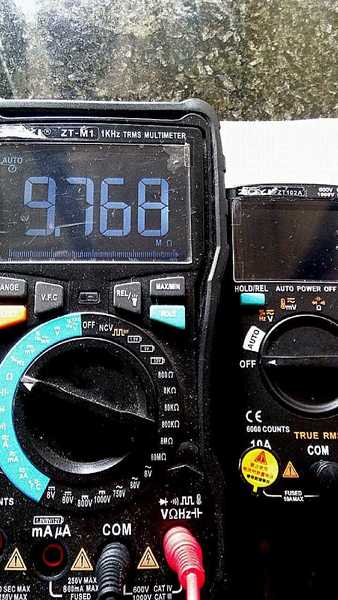

关机档不再短路了

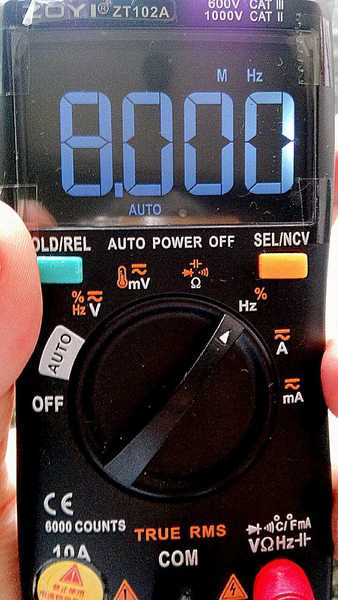

频率档测量自身晶振频率还是8M

收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（44）

wgh1027 楼主     数字大神 2020-1-14 16:10:01
赚了一个V型片。
2020-1-14 16:10:01 回复
kyhwhb 数字大神 2020-1-14 16:17:22
干得漂亮！
2020-1-14 16:17:22 回复
闻雨听风 数字王者 2020-1-14 16:29:51
这个是设计时有何初衷？还是设计bug？
2020-1-14 16:29:51 回复
wgh1027 楼主     数字大神 2020-1-14 17:42:44
闻雨听风 发表于 2020-1-14 16:29
这个是设计时有何初衷？还是设计bug？

这个要问厂家才知道。
2020-1-14 17:42:44 回复
西林迷 数字精灵 2020-1-14 18:01:31
这个玩法好啊
2020-1-14 18:01:31 回复
勇闯沙滩 数字大神 2020-1-14 19:39:37
这电路原理让你弄的明明白白，好办法。
2020-1-14 19:39:37 回复
chen131578 数字精灵 2020-1-14 19:44:41
不错，处理的很好。
2020-1-14 19:44:41 回复
星星123 数字精灵 2020-1-14 21:08:33
这个改进有深度！但不同意：“用导线短接，用胶带贴上可以免悍”------最好还是焊，焊背面（应该可行，我没试，所以不知可否）
2020-1-14 21:08:33 回复
5free 数字大师 2020-1-14 22:44:20
玩出深度，有理论有对策
2020-1-14 22:44:20 回复
wgh1027 楼主     数字大神 2020-1-15 00:47:17
星星123 发表于 2020-1-14 21:08
这个改进有深度！但不同意：“用导线短接，用胶带贴上可以免悍”------最好还是焊，焊背面（应该可行，我没 ...

你的表你作主
2020-1-15 00:47:17 回复
散淡021 数字大神 2020-1-15 07:48:47
谢谢分享！


也可在内部红座上串个小电流的保险丝（102A最小电阻挡短路表笔本身就偏小0.2欧吧）
2020-1-15 07:48:47 回复
jsycwnw 数字大师 2020-1-15 08:04:46
高手，简单有效
2020-1-15 08:04:46 回复
ff0000 数字梦想家 2020-1-15 09:18:08
相当于频率档一直开着，对其它档位测量有没有影响？不如直接把左边关机档的两条铜箔刮掉或者用绿油胶带之类覆盖
2020-1-15 09:18:08 回复
kyhwhb 数字大神 2020-1-15 11:11:58
ff0000 发表于 2020-1-15 09:18
相当于频率档一直开着，对其它档位测量有没有影响？不如直接把左边关机档的两条铜箔刮掉或者用绿油胶带之类 ...

好像电流需要，不可废除吧
2020-1-15 11:11:58 回复
ff0000 数字梦想家 2020-1-15 12:26:04
巍巍兴安 发表于 2020-1-15 11:11
好像电流需要，不可废除吧

仔细看了下，好像确实是电流档需要
2020-1-15 12:26:04 回复
aping365 数字大师 2020-1-15 12:40:21
不知设计者怎么想的，电流挡和关机档竟然复用一部分线路。
2020-1-15 12:40:21 回复
wgh1027 楼主     数字大神 2020-1-15 12:56:19
ff0000 发表于 2020-1-15 09:18
相当于频率档一直开着，对其它档位测量有没有影响？不如直接把左边关机档的两条铜箔刮掉或者用绿油胶带之类 ...

原机频率档是双刀位切换，有画蛇添足之嫌。现改为单刀直入感觉更爽。
2020-1-15 12:56:19 回复
QQ19941024 数字小子 2020-1-15 14:03:14
我是后面买的，厂家好像已经解决了你这个问题，频率那里的刀位放下面了，少了一个微片
2020-1-15 14:03:14 回复
糊涂周 数字精灵 2020-1-15 19:54:57
拆弹专家，造福坛友。学习了
2020-1-15 19:54:57 回复
