天衣无缝的众仪ZT-219万能表增加稳压芯片的电源改造方案

发表于：2019-4-28 21:16:53 12138
万用表
主题类别: 制作_改装
仪表品牌: 众仪（ZOYI）
显示方式: 四位半
型号或关键字: ZT-219

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
众所周知219万用表对电池电压比较敏感，电源电压变化会引起测量结果也同时变化，所以给它加个稳压芯片就非常必要，考虑到其只有两节电池，决定加个2.5V的HT7125-3稳压芯片，注意尽量选择尾号为-3的芯片它的空载电流最小只有零点几个μA。

选择2.5V供电是希望到能兼顾尽量多的电池类型，这样全系列的5#电池可以随便用，即使用9V电池或者两节锂电池都不会有问题，同时考虑到主控芯片2.4V报警2.2V关机的因素，这样子就不需要改造电池报警设置了。

不过改为2.5V电源后背光供电也要改动哦，见我以前改背光的帖子:
手机版:http://www.dt830.com/forum.php?mod=viewthread&tid=2752&mobile=2
电脑版:http://www.dt830.com/forum.php?m ... 2752&extra=page%3D3

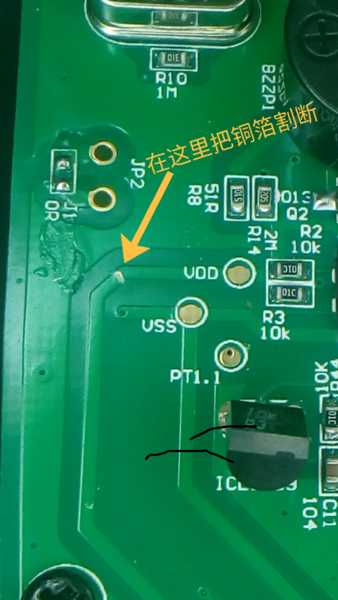

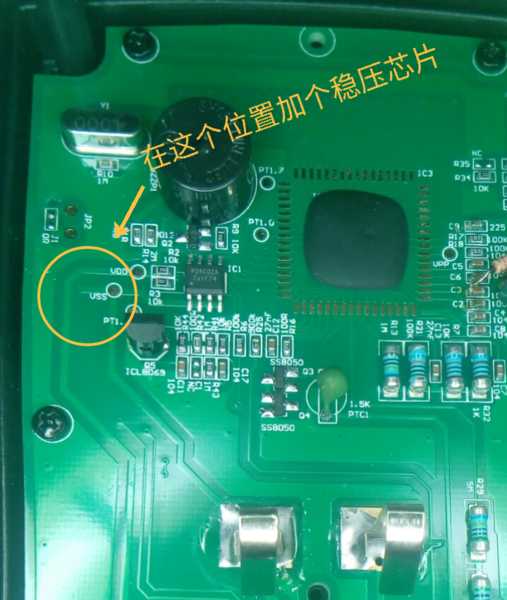

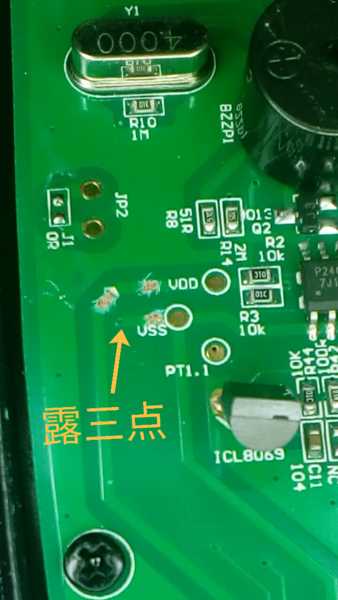

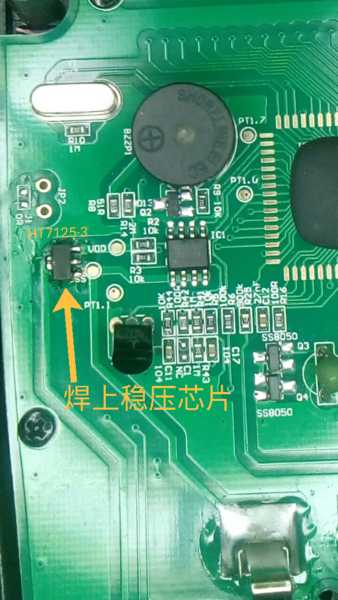

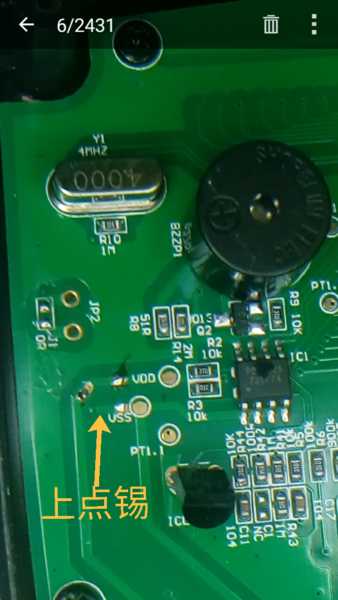

下面图片就是天衣无缝的改装过程:


看图说话



















收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（22）

Yob 数字梦想家 2019-4-28 21:47:58
好方法，值得学习
2019-4-28 21:47:58 回复
wgh1027 楼主     数字大神 2019-4-28 21:48:10
稳压芯片可以采用2.5V、2.7V、3.0V或3.3V等等多种规格，只是电压越高适应电池范围越少。

另外万用表出厂通常是用3V电源校准的，改变电源电压精度可能会有些少变化，要求高的话需要重新校验一下。假如你的表的精度原来是偏低的话，改用2.5V稳压，恭喜你你的表可能会变得更准确。
2019-4-28 21:48:10 回复
SG830 数字梦想家 2019-4-28 22:05:55
确实这样改造后，好处多多呀！元芳，你怎么看，厂家，你怎么看。
2019-4-28 22:05:55 回复
闻雨听风 数字王者 2019-4-28 23:57:57
感谢分享经验。
2019-4-28 23:57:57 回复
fslichong 数字王者 2019-4-29 02:22:00
确实好方法，那个芯片网上有卖吗，值得改装
2019-4-29 02:22:00 回复
kyhwhb 数字大神 2019-4-29 03:43:14

好方法，谢谢分享！
2019-4-29 03:43:14 回复
勇闯沙滩 数字大神 2019-4-29 06:50:27
那么原来预留的VDD-USS-PT1.1的三个焊盘是干什么用的？
2019-4-29 06:50:27 回复
chixian 数字探长 2019-4-29 07:44:18
勇闯沙滩 发表于 2019-4-29 06:50
那么原来预留的VDD-USS-PT1.1的三个焊盘是干什么用的？

测试焊盘！
2019-4-29 07:44:18 回复
chixian 数字探长 2019-4-29 07:59:49
我感觉这么改意义不大！
2019-4-29 07:59:49 回复
人艰不拆 数字王者 2019-4-29 08:56:37
哈哈，精神可嘉，不过这点误差我忍了
2019-4-29 08:56:37 回复
ynkmzyl 数字大师 2019-4-29 11:55:09
改错了方向，0660、1106自带升压稳压，也许厂家没用？自已引出来用即可，也许这两端口被厂家占用了？单片机芯片是有压漂效应，VCC电压降低基准也会跟着降低
2019-4-29 11:55:09 回复
wanwenhao1 数字梦想家 2019-4-29 21:29:57
既然想加稳压芯片，那么应该考虑使用性价比最好的单节锂电池，稳压成3V的电源，仍然使用1.5V干电池无疑不妥当。锂电池方案与楼主的方案唯一不同的地方，就是需要在0660的13脚对地接上一个大约几百k的电阻，使锂电池在2.9V左右报警即可。

2019-4-29 21:29:57 回复
无极 数字梦想家 2019-5-2 13:43:16
单锂加LDO比这强多了
2019-5-2 13:43:16 回复
表述 数字精灵 2019-5-7 07:38:26
wanwenhao1 发表于 2019-4-29 21:29
既然想加稳压芯片，那么应该考虑使用性价比最好的单节锂电池，稳压成3V的电源，仍然使用1.5V干电池无疑不妥 ...

我支持锂电方案。
2019-5-7 07:38:26 回复
ghj 数字斗士 2020-3-25 14:12:33
2.4v 和3.2v电源，最大偏差多大
2020-3-25 14:12:33 回复
geoduck 数字奇才 2020-3-25 15:19:56
能买到零点几个uA的HT7125-3稳压芯片吗？
2020-3-25 15:19:56 回复
wgh1027 楼主     数字大神 2020-3-25 20:33:55
geoduck 发表于 2020-3-25 15:19
能买到零点几个uA的HT7125-3稳压芯片吗？

当然能买得到了，几毛钱一个，不过运费就不说了。
2020-3-25 20:33:55 回复
wgh1027 楼主     数字大神 2020-3-25 22:05:39
ghj 发表于 2020-3-25 14:12
2.4v 和3.2v电源，最大偏差多大

估计会超差，大于0.05%
2020-3-25 22:05:39 回复
geoduck 数字奇才 2020-3-26 05:31:44
wgh1027 发表于 2020-3-25 20:33
当然能买得到了，几毛钱一个，不过运费就不说了。

我买过的电流都是几个uA以上，远大于标称值
2020-3-26 05:31:44 回复
