看看市电同一处的电压和电流波形

在学习用示波器，一直测的是电压波形
第一次测电流，原以为同一处的电压与电流波形是一样的。

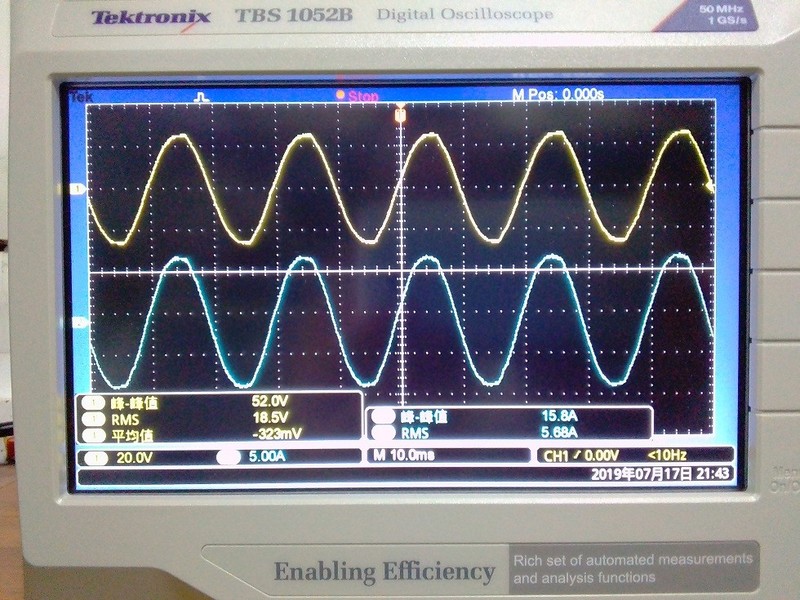

这是24V150W灯泡的供电处的电压与电流波形，
灯泡电阻小吧，把市电中的干扰到消耗一点，电流波形比电压漂亮了。
看看是一样的，电流钳又很贵，那一般情况下确实不需要测电流波形。

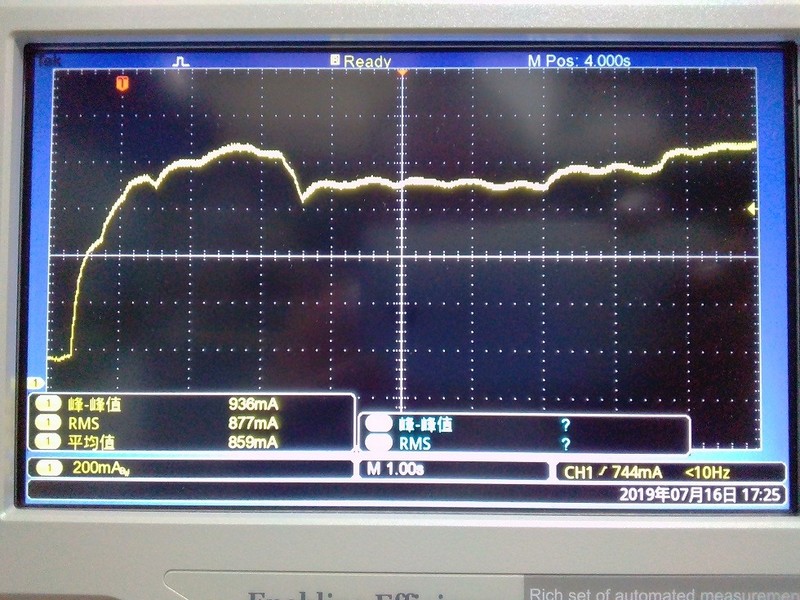

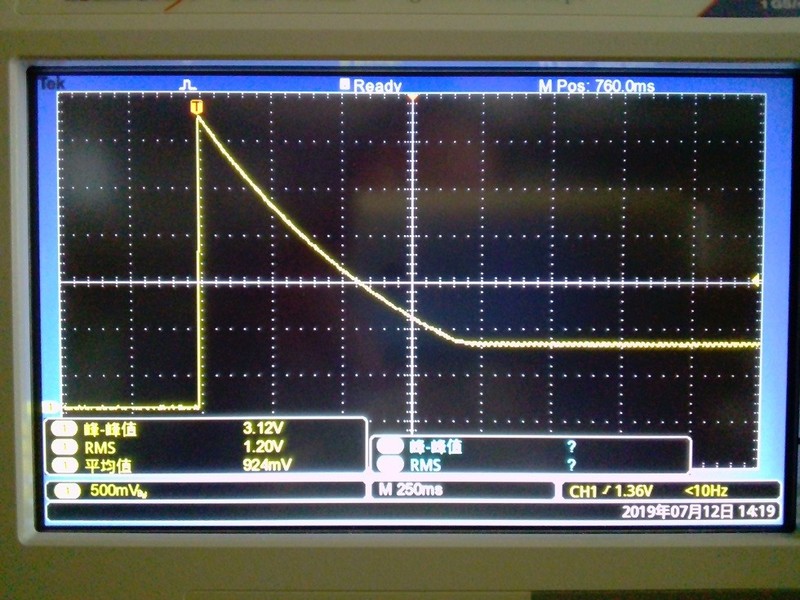

用电流钳测出的灯泡启动电流与取样电阻测出是一样的



要看AC电流变化还得用软件或其它方式处理后看起来直观

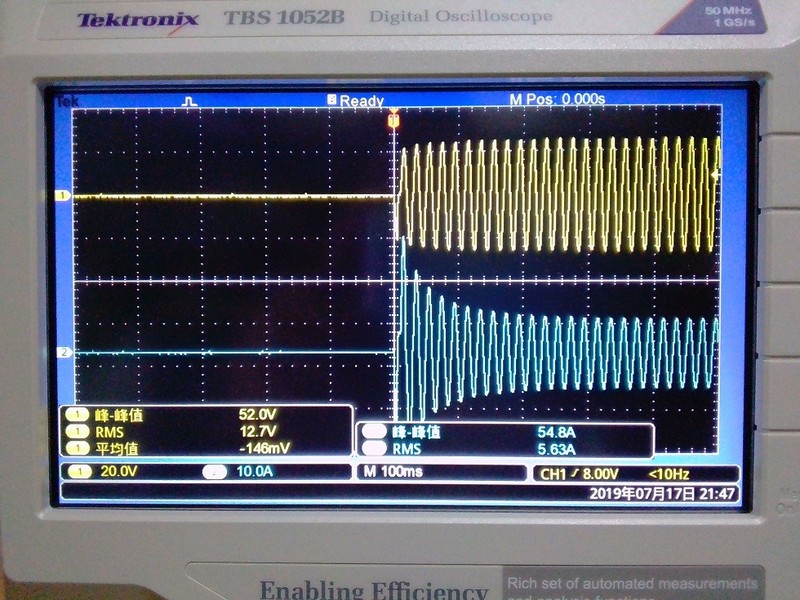

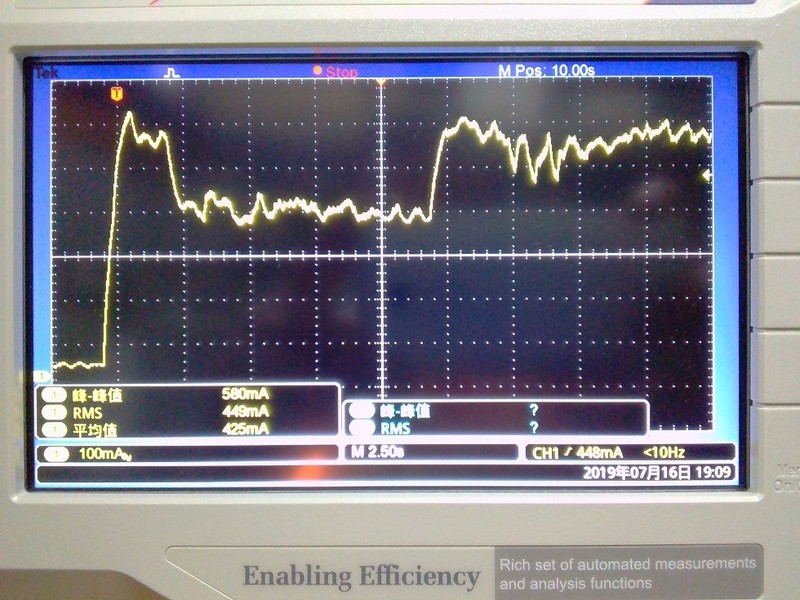

这是台机220V处的开机电流变化

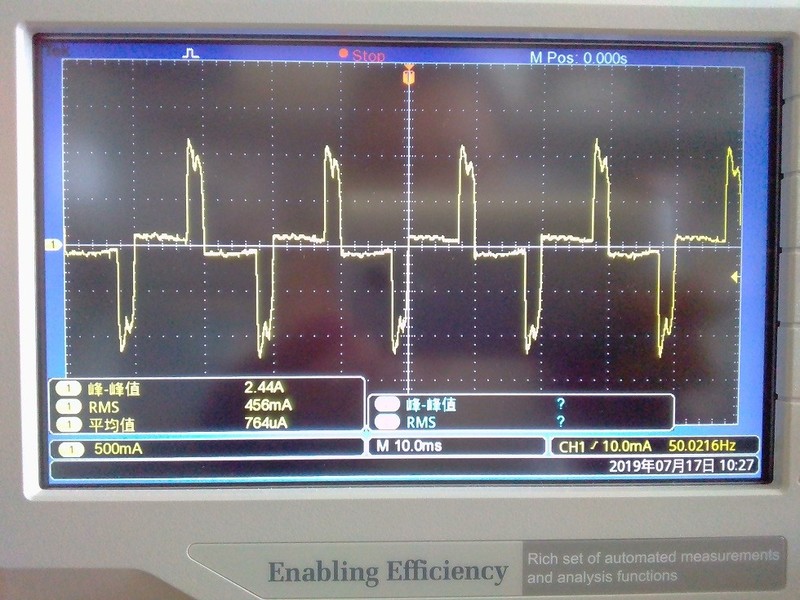

这是笔记本220V处的开机电流变化

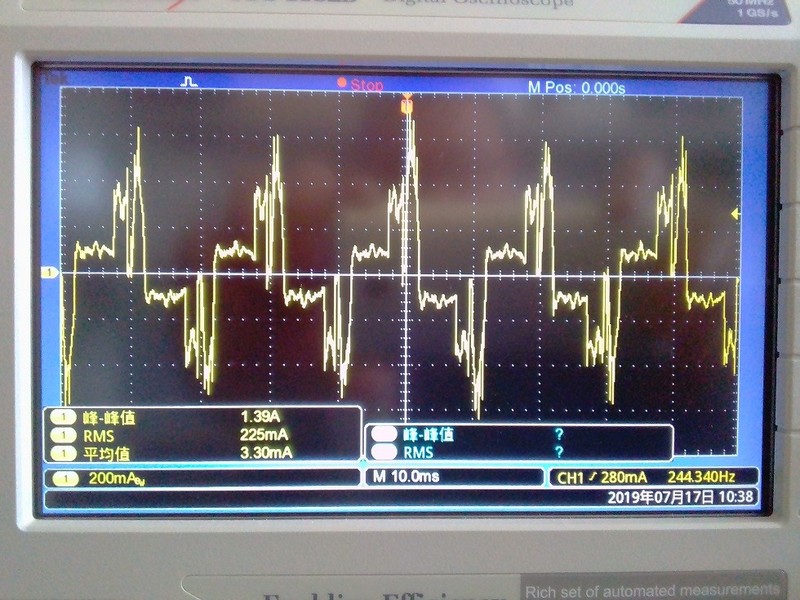

这是台机和笔记本220V处的电流波形，刚看到台机我吓一跳（电源山寨）， 再看T60笔记本更乱。

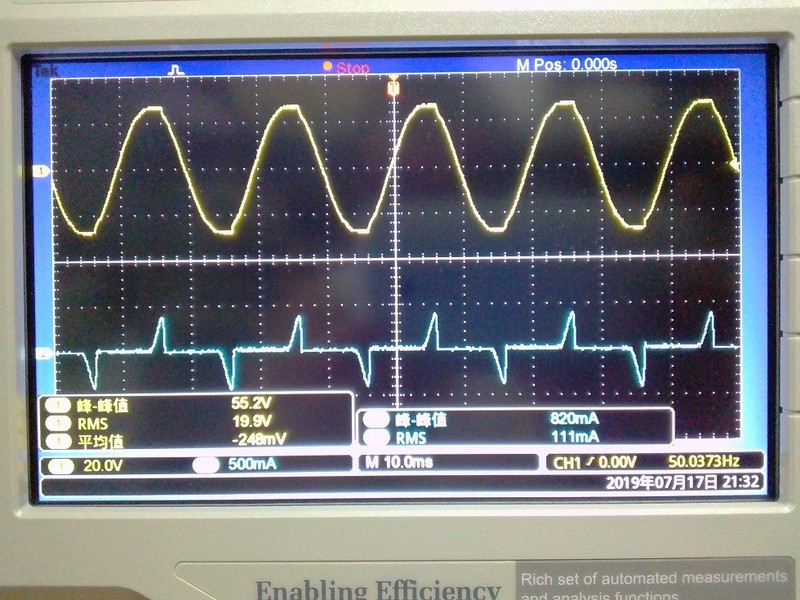

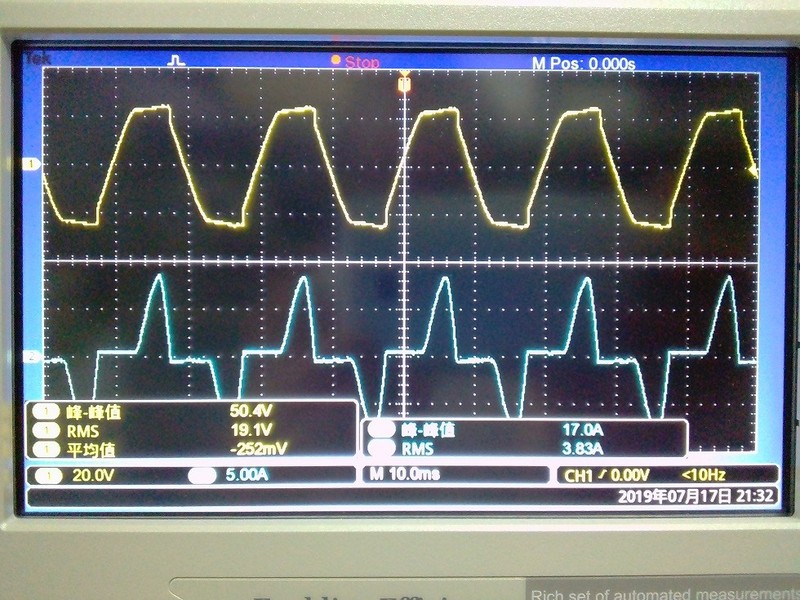

这是开关电源市电变压器20V输出处（没隔离，没敢直接测２２０Ｖ）的待机和带载电流同一处的电压和电流波形（原以为是一样的）


现在看来大多情况下看电压波形可以了，某些场合只有看电流波形才能反映差异。

开关电源工作时的电流波形是脉冲状的，与开关电源的工作原理有关？
