测量了一下胜利老表VC980+真有效值

光速飞行 · 发表于 2018-3-26 10:28:43

测量了一下胜利老表VC980+真有效值，表的有效值厂方标称值是20K，信号发生器输出正弦波，幅值10Vp，峰－峰值20Vp-p，真有效值７V,频率从5K开始到80K，这个表的真有效值能稳定到40K，从50K开始漂了。

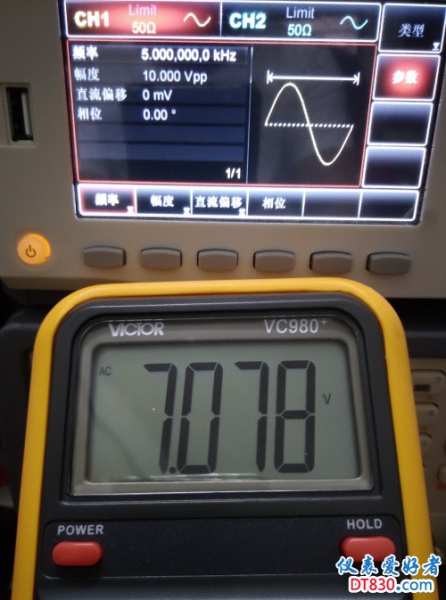

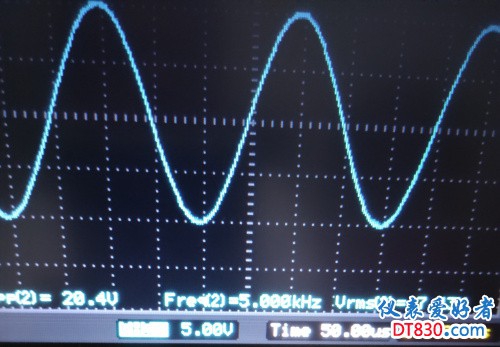

5K频率。

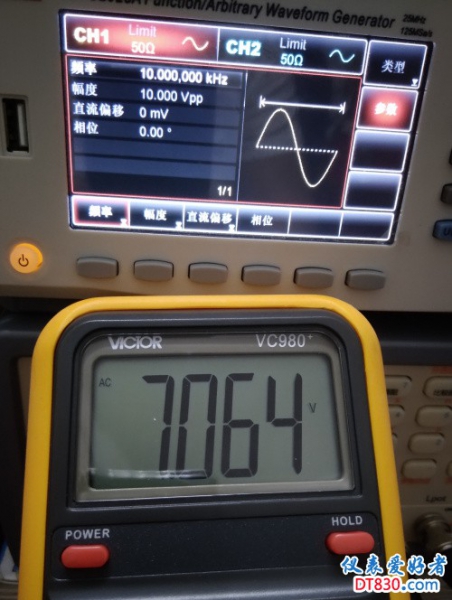

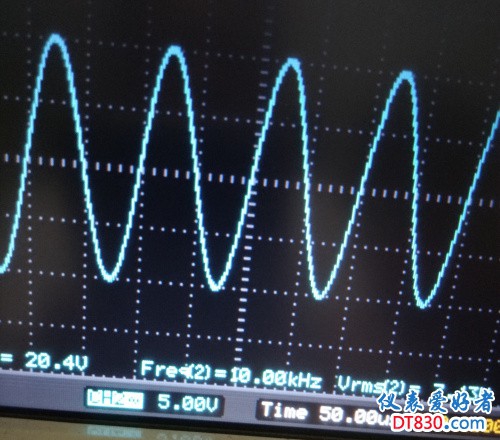

10K频率

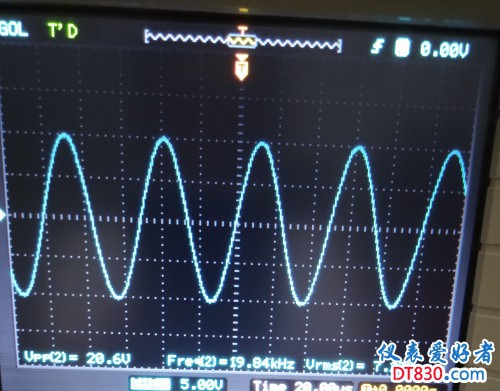

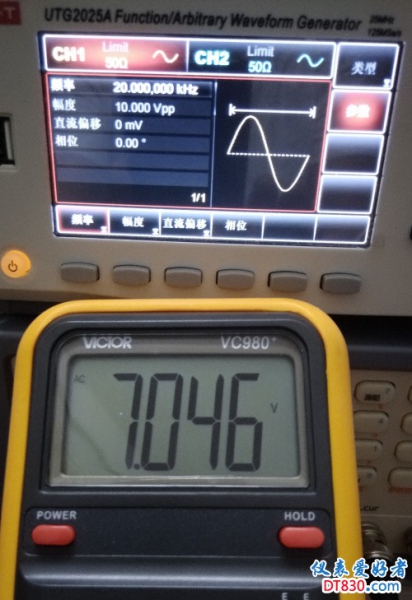

20K频率

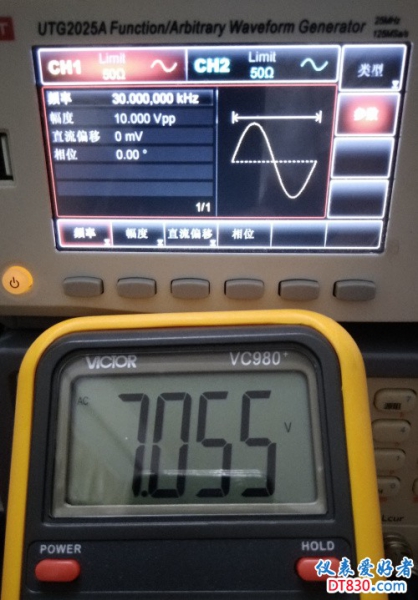

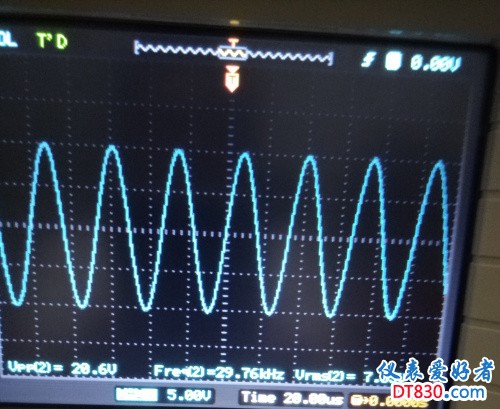

30K频率

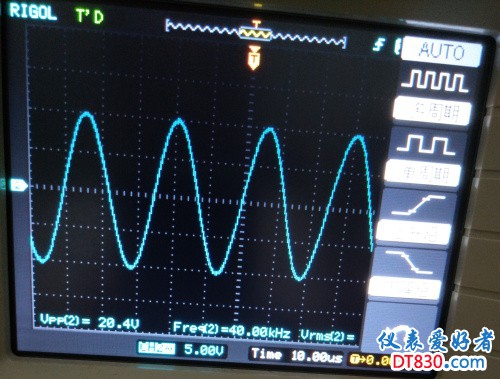

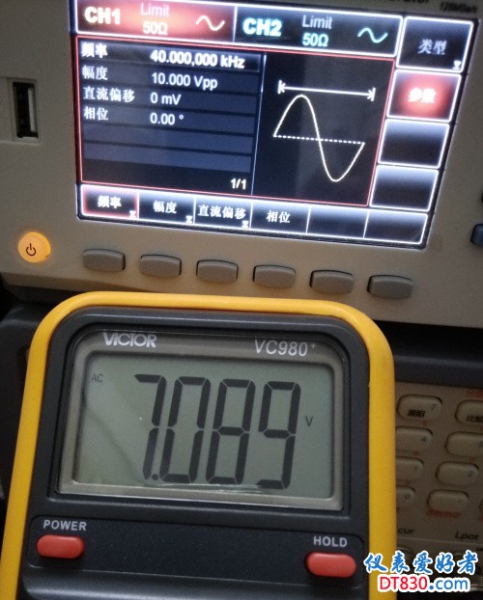

40K频率

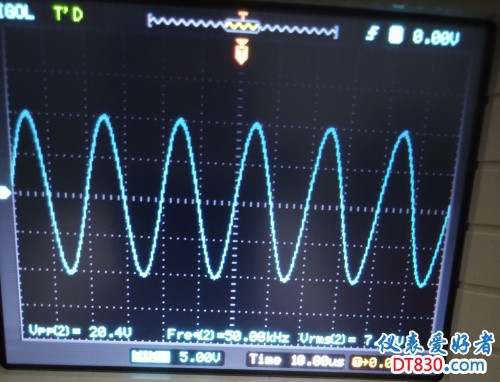

50K频率，电压开漂了

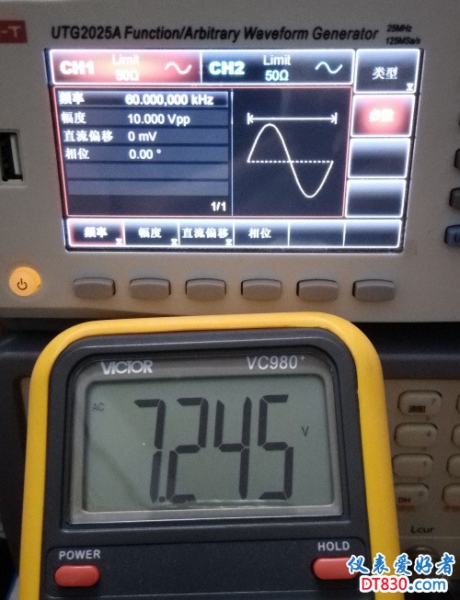

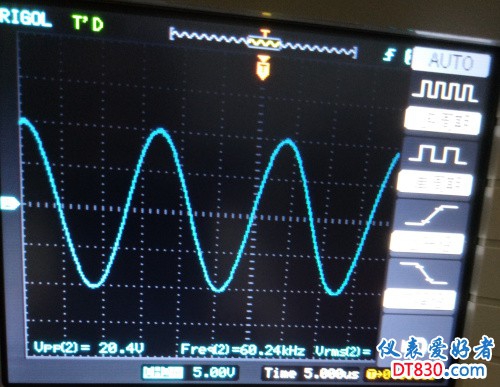

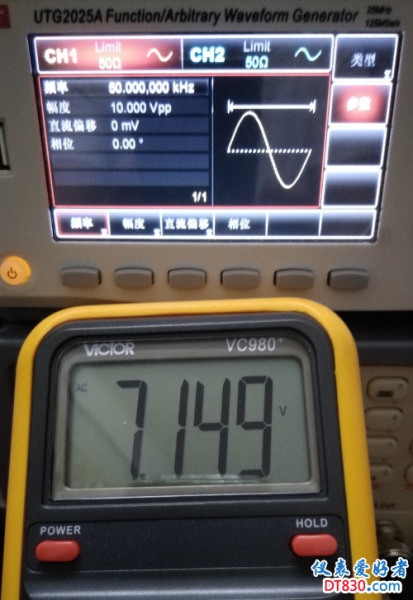

60K频率

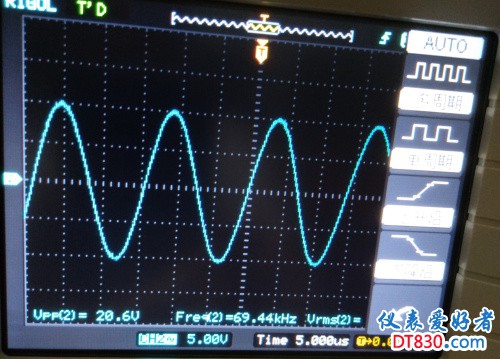

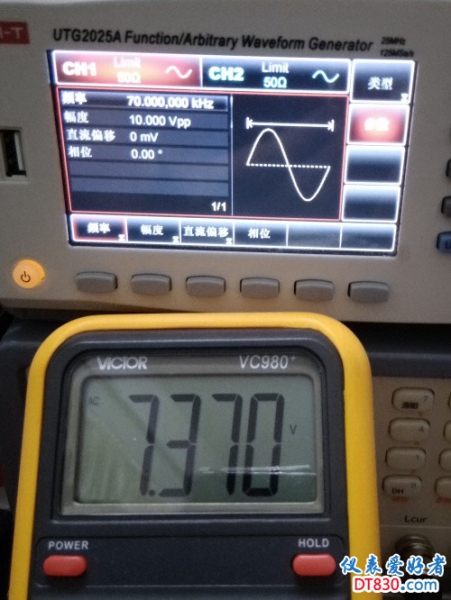

70K频率

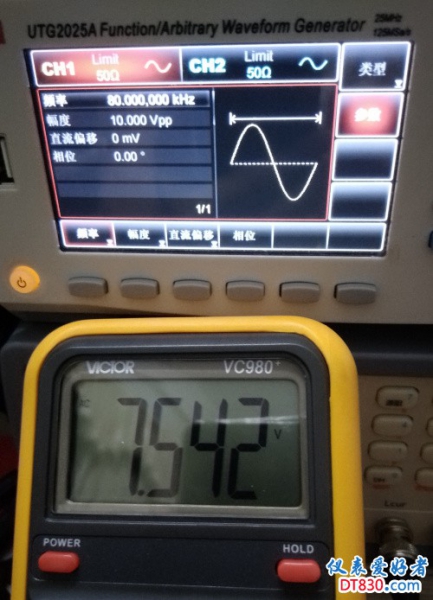

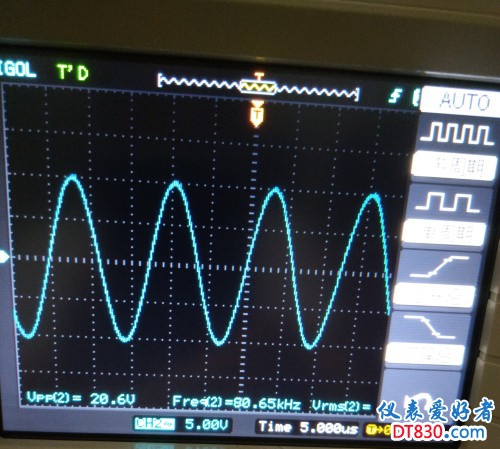

80K频率,足足上升了5V



wgsd · 发表于 2018-3-26 14:52:30

这个表的真有效值很不错的，当初也是国产表的高端货，好像采用的是AD737。值得拥有。

光速飞行 · 发表于 2018-3-26 15:08:49

wgsd 发表于 2018-3-26 14:52
这个表的真有效值很不错的，当初也是国产表的高端货，好像采用的是AD737。值得拥有。 ...

从测量的数据来看，真的是一个很好的表，就是显示慢些，我还没有很仔细看电路呢。

闻雨听风 · 发表于 2018-3-26 23:15:13

这个表在老无线电爱好者中的口碑很好，据说测量老的CRT电视机灯丝电压很准（我没有试过），印象中家电论坛曾经很长的帖子讨论过此表，刚推出时售价700多元。

光速飞行 · 发表于 2018-3-26 23:40:14

本帖最后由光速飞行于 2018-3-26 23:45 编辑

闻雨听风发表于 2018-3-26 23:15
这个表在老无线电爱好者中的口碑很好，据说测量老的CRT电视机灯丝电压很准（我没有试过），印象中家电论坛 ...

从测量的数据看来，能够稳定在40K，维修电视机不在话下，电视机行频只有15K足以准确测量，以前的指针表500型正宗上四的也只能上到20K，我在实际维修电视机中也没有出过问题非常好用。

闻雨听风 · 发表于 2018-3-27 00:31:23

500型测到20K只能说是有读数了吧。

光速飞行 · 发表于 2018-3-27 00:37:55

闻雨听风发表于 2018-3-27 00:31
500型测到20K只能说是有读数了吧。

是真值，但是，不是每个500型都行，要出厂时调试过的才行，我有5个500型表，只有一个是准的。

xyh2011 · 发表于 2018-4-30 12:52:58

我有一个VC980+，用的是ad736，准确度挺高，就是测量慢的烦人

光速飞行 · 发表于 2018-4-30 13:33:30

xyh2011 发表于 2018-4-30 12:52
我有一个VC980+，用的是ad736，准确度挺高，就是测量慢的烦人

以前是很好的了，比现在的表是慢了很多。

xyh2011 · 发表于 2018-4-30 13:52:20

光速飞行发表于 2018-4-30 13:33
以前是很好的了，比现在的表是慢了很多。

因为接触的东西不需要太高精度，所以我现在都是用三位半
