新款新版 UT136C+全网首发 拆机 简单评测

发表于:2018-5-15 00:34:11 14974
万用表
主题类别: 评测(详细)
仪表品牌: 优利德(UNI-T)
显示方式: 三位半
型号或关键字: UT136C+

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x

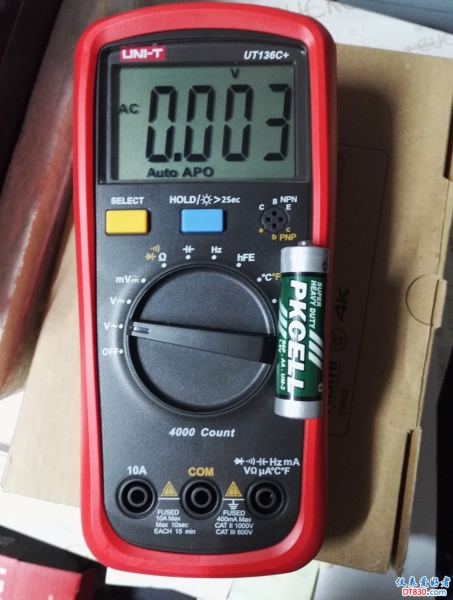

正面图,见对比五号电池看表大小

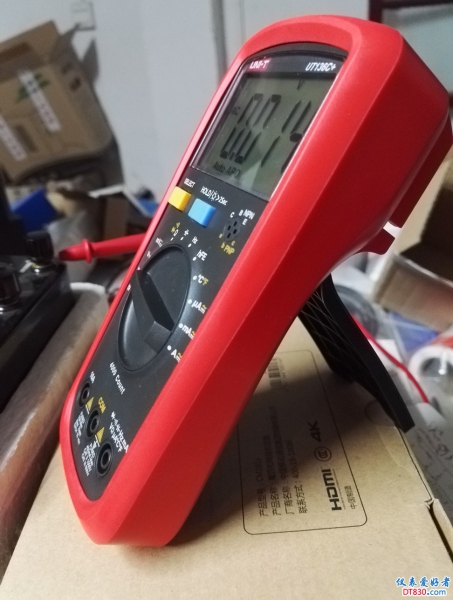

侧面图,看倾斜角度,只有这个一个角度。

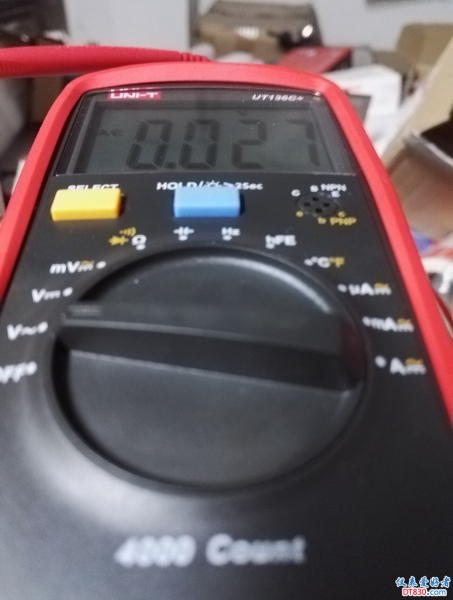

下部角度看液晶屏,一样清晰

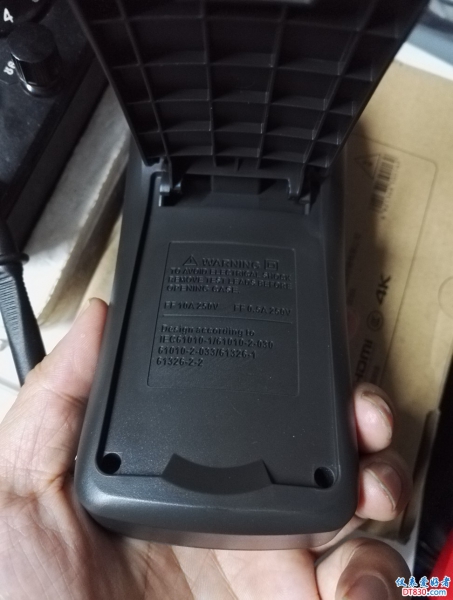

后盖底部标识

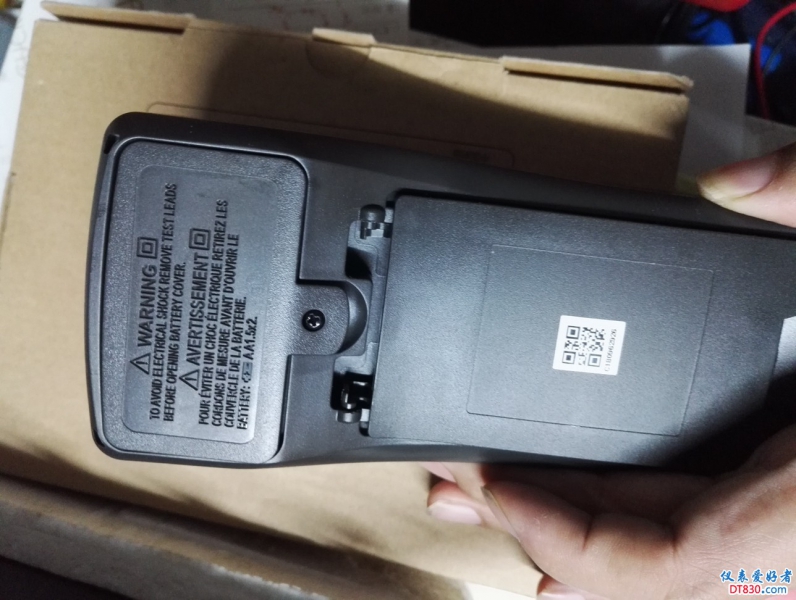

后部标识,使用2AA电池。
盖子螺丝有一段是没牙齿的,这样不容易掉下来,大赞。

后盖模具也不错

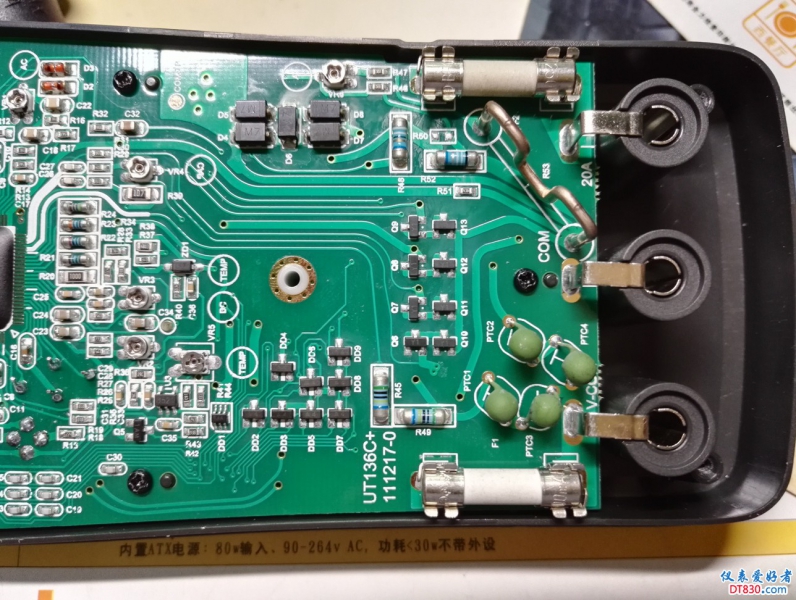

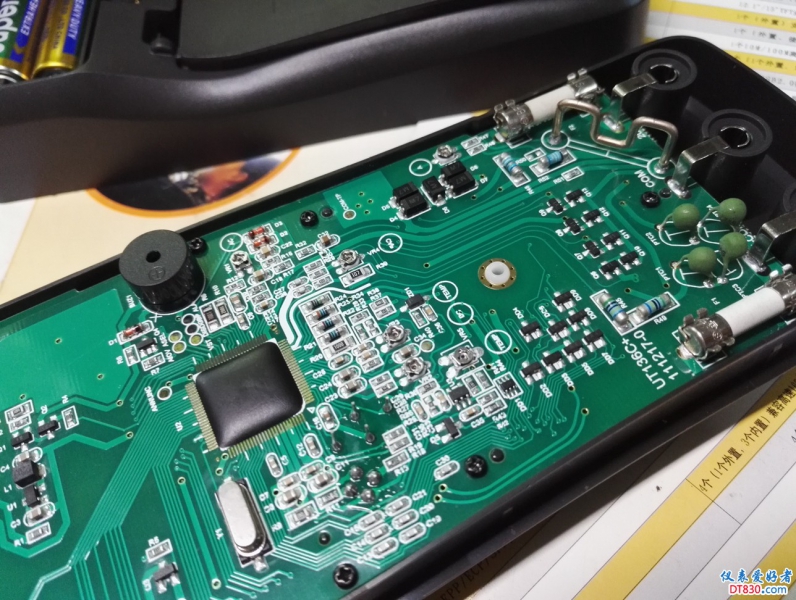

后部,见4个绿豆的保护原件

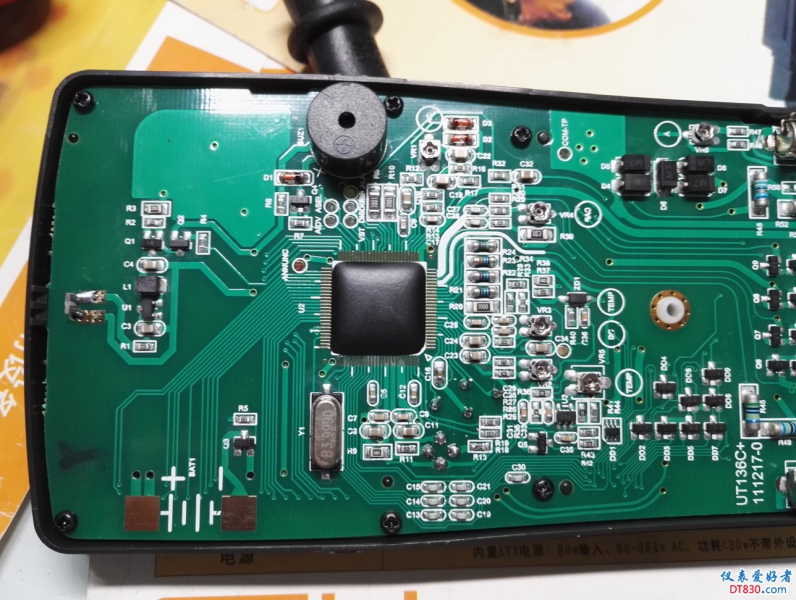

上部,其中这么规整的牛屎真是大赞。

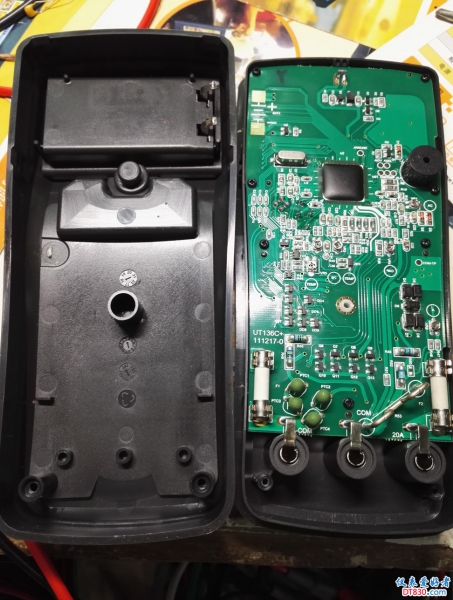

整体拍一个


背面只有2个小CBB电容无其他元件,换挡触感良好。
这表有几个电位器,没有采用外置存储的校准方案,采用了电位器校准方案。
不过万用表却有30V以上电压,间歇蜂鸣触电警告。
还有三极管放大倍数等量程,所以这表很适合初学者或者电子爱好者使用。
这个表反应速度超快,4次/秒的刷新率,这个反应速度真是超快。
平时这个速度即使是国产表,最少也是UT61E级别或以上级别的才能见到
电阻档短路到归零时间大约1秒和87-3速度一样
测试半波整流测出来电压正确,没有半波整流电压问题。
二极管电压3V,更多详细测试,我再开一个评测贴



收藏
送赞
分享

发表回复

评论列表(14)

rivrz 数字探长 2018-5-15 02:15:06
那我一定是全网第一个回复喽
谢谢分享。
密密麻麻很有料的样纸啊!
请问一下“螺丝有一段是没牙齿的,这样不容易掉下来”这个是什么原理呀?
2018-5-15 02:15:06 回复
勇闯沙滩 数字大神 2018-5-15 07:13:09
盖子螺丝有螺纹的那一段直径比盖子螺丝眼要粗一点,螺丝拧进去后没螺纹那一段直径与螺丝眼基本一致,就不容易掉下来。
2018-5-15 07:13:09 回复

评分

参与人数 1金钱 +5 收起 理由
rivrz + 5 多谢指教!

查看全部评分总评分 : 金钱 +5

wgh1027 数字大神 2018-5-15 07:26:24
测试半波整流测出来电压如何个正确法啊?
来自: 微社区
2018-5-15 07:26:24 回复
浩祺心 数字斗士 2018-5-15 09:02:24
电池的固定方式很有意思
2018-5-15 09:02:24 回复
fengfeizi 数字探长 2018-5-15 09:07:18
二极管电压3V,那应该可以点亮白LED了。
2018-5-15 09:07:18 回复
wgsd 数字大神 2018-5-15 09:31:13
牛屎边缘很方正。
2018-5-15 09:31:13 回复
湖北诚信维修 数字梦想家 2018-5-15 15:12:37
看着挺工整漂亮,单片机,外围元件很少了,二极管开路电压是3V,不知溢出电压是多少?驱动电流是多少?,等待楼主评测贴
2018-5-15 15:12:37 回复
radiotube 数字奇才 2018-5-15 20:36:23
多少米。
2018-5-15 20:36:23 回复
华益 数字斗士 2018-5-15 23:03:40
期待楼主的评测帖,谢谢分享
2018-5-15 23:03:40 回复
策马奔腾123 数字斗士 2018-8-30 19:18:04
已经入手。120元。还不错。比较迷你
2018-8-30 19:18:04 回复
chen131578 数字精灵 2018-8-30 20:21:30
做工不错,牛屎也规整曲面牛屎。
2018-8-30 20:21:30 回复
5free 数字大师 2018-8-30 21:30:11
定位比 UT33A+ 高?
2018-8-30 21:30:11 回复
whli 数字梦想家 2018-9-2 20:37:20
不错,牛屎很漂亮。这个“绿豆”是什么元件?二极管还是压敏电阻或是......?
2018-9-2 20:37:20 回复
wgsd 数字大神 2018-9-4 09:06:55
whli 发表于 2018-9-2 20:37
不错,牛屎很漂亮。这个“绿豆”是什么元件?二极管还是压敏电阻或是......? ...

绿豆也值钱,能省就省了。
2018-9-4 09:06:55 回复
