热成像的视场角和角分辨率如何计算？可以测多远?

热像仪的主要参数不只有分辨率，屏幕大小，温度范围，深入了解热像仪指标参数，术语定义，有利于根据需要选择合适的热像仪

焦距f：指透镜中心到其焦点的距离，通常用f表示，常用单位为mm(毫米)。焦距越大，可清晰成像的距离越远。

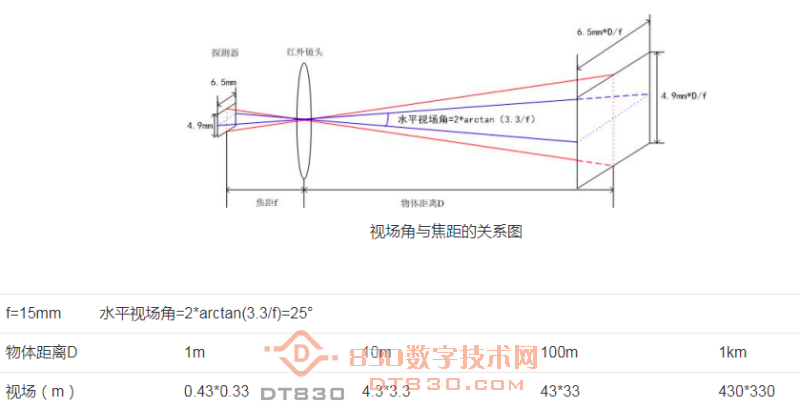

视场角FOV：表示热像仪在固定位置时，所能观察到最大空间角度范围。

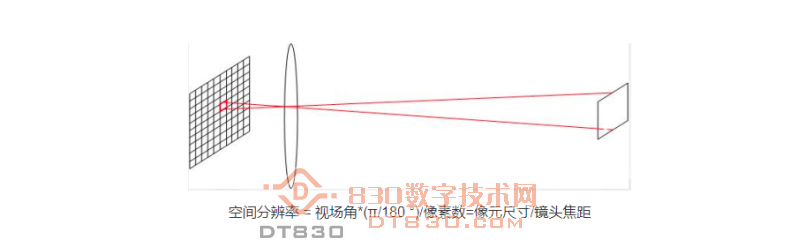

角分辨率IFOV：又称角视场角，是指红外热像仪能够识别的两个相邻目标的最小距离。也可以认为是热像仪探测器的一个像素点边长，通过光学镜头的缩放，在实际空间中代表的一个角弧度，即热探测的空间密度。因为镜头是光学放大的效果，因此空间分辨率的单位是弧度;在红外热像仪的探测器一定的情况下，空间分辨率只与镜头有关；通常用瞬时热像仪的视场角(IFOV)的大小来表示(毫弧度mrad)。表示热成像仪的最小角分辨单元。即热像仪一个温度点代表实际空间方形区域的边长；决定着红外热成像仪画面的清晰度，是热像仪所能测量的最小尺寸。它与光学像质，光学会聚系统焦距和红外传感器的线性尺寸相关。





重点：

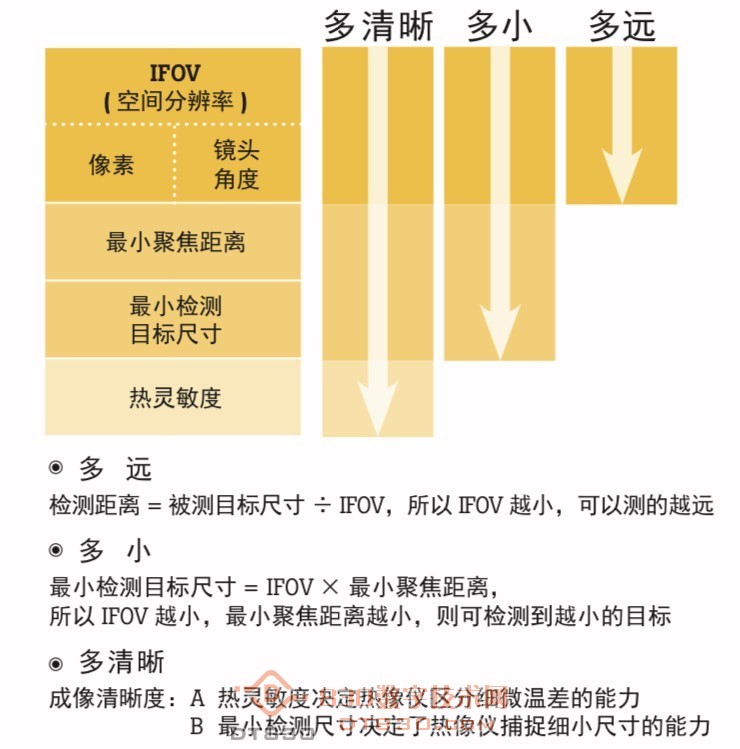

目标物体所占像素数=目标尺寸/(距离*空间分辨率)
例：某型号热像仪15mm镜头水平视场角为:25°，水平像素384，则对应的空间分辨率为:25°*(π/180°)/384≈1.1mrad
100m处时，单个像素等效大小:100*0.0011=11cm
10m处时，单个像素等效大小:10*0.0011=1.1cm
1m处时，单个像素等效大小:1*0.0011=1.1mm

购买热像仪时，可根据厂家已知参数换算，部分厂家型号IFOV（空间分辨率）值已直接给出，测温仪有物距比（D:S），热像仪同样也有距离参数，IFOV值越小越好，可结合实际使用需求购买符合自身需求的产品，以上全部，供大家学习了解。
