84年的mf100指针万用表【有电路图】

[复制链接]
发表在  2018-5-29 14:11:18  | 显示全部楼层 | 阅读模式
博览中心
物品类别: 万用表
年代: 2000年以前
是否拆机:
青岛电工仪表厂出的84年的mf100指针万用表,表壳质量很好,这么多年没有缺损,还有电路图纸。电阻调零电位器很长是卧放的,表笔和三极管插口在底部,由于是外磁表头和酚醛电路板及线绕电阻,表很重。

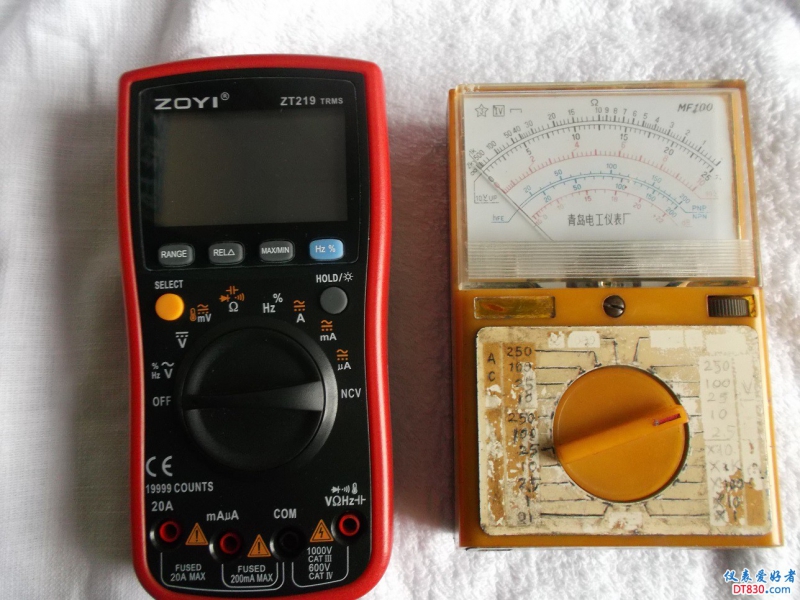

与219大小。

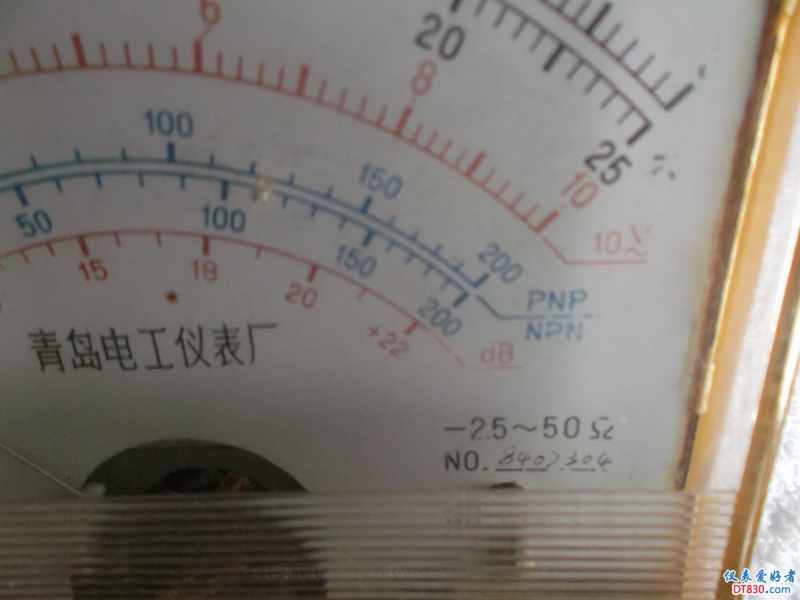

84年7月的。

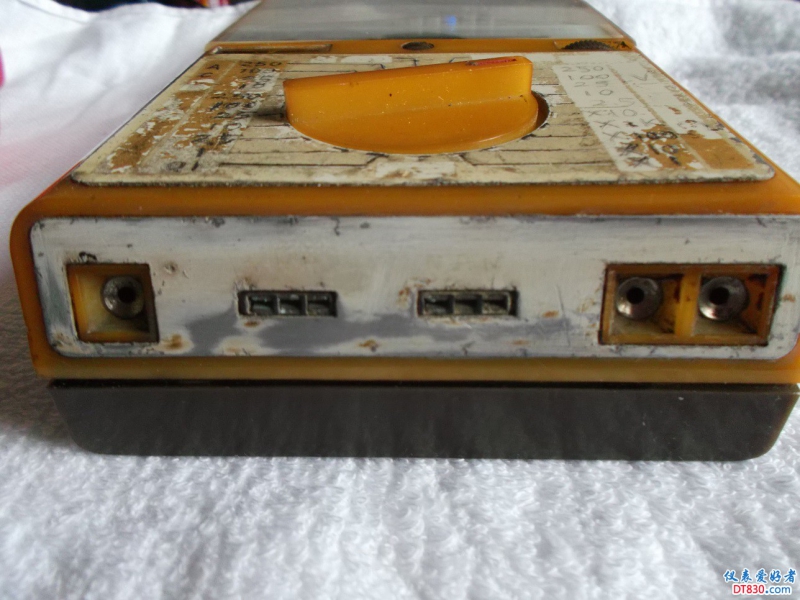

表笔和三极管插口在底部

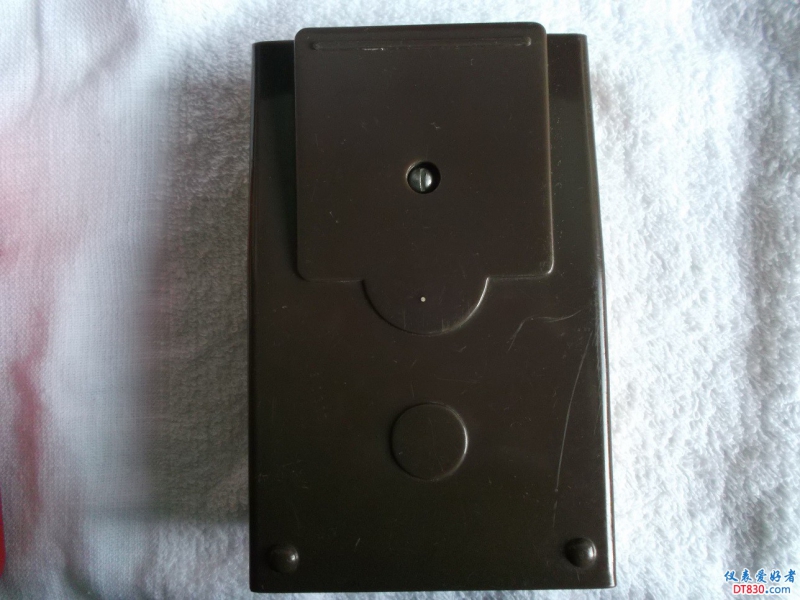

后面壳。

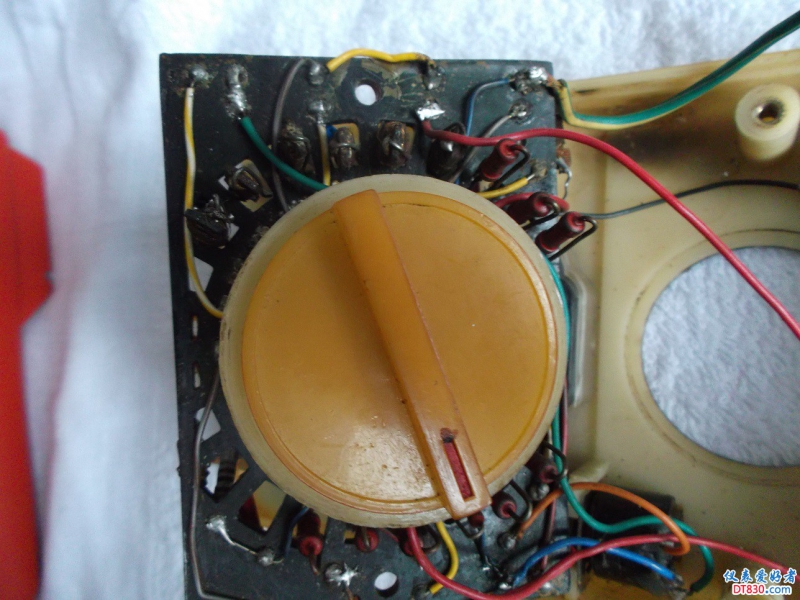

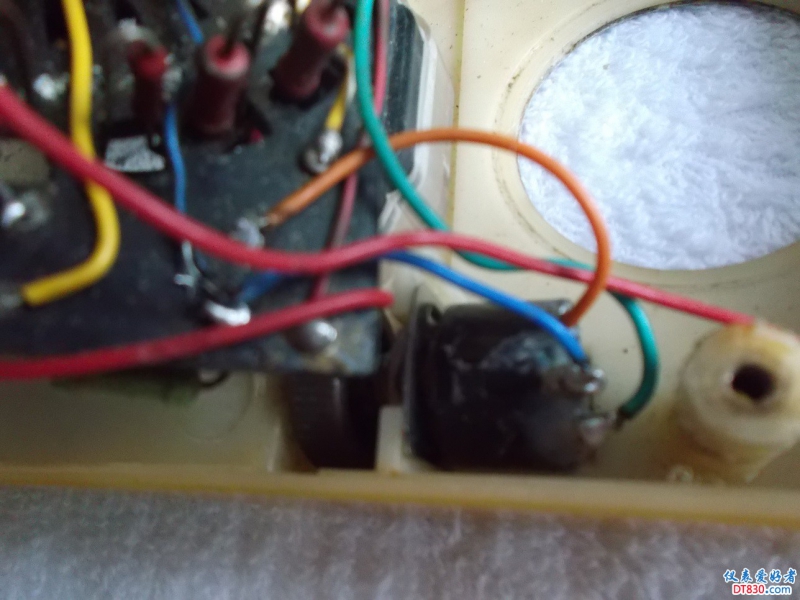

电阻调零电位器卧放的。

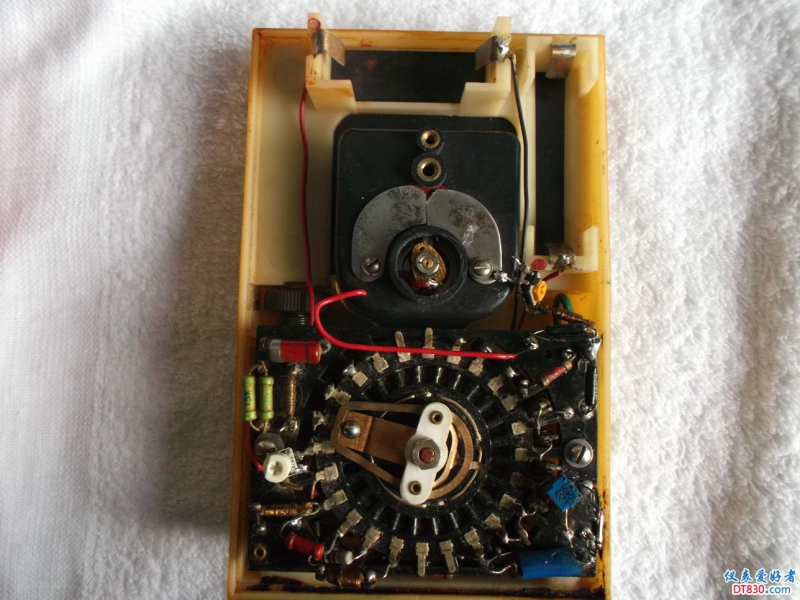

板子里面红袍和线绕电阻。

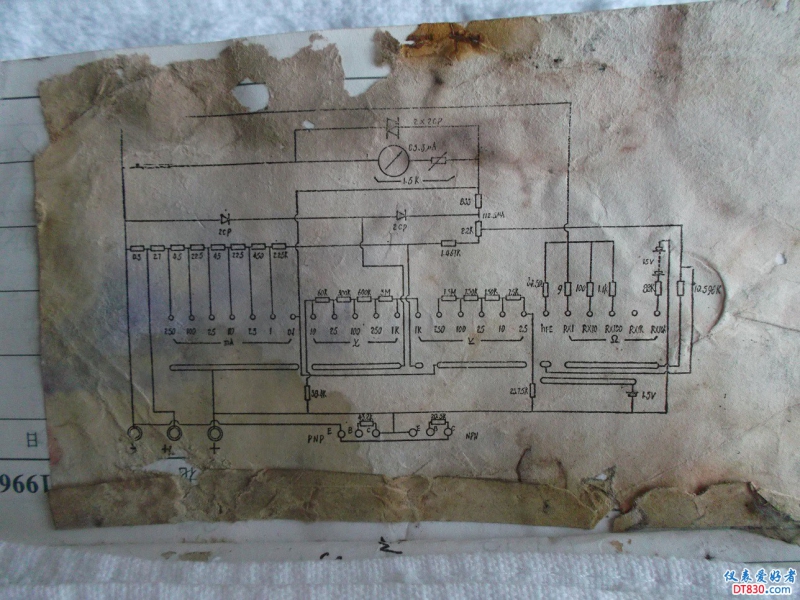

表带的电路图纸已烂。

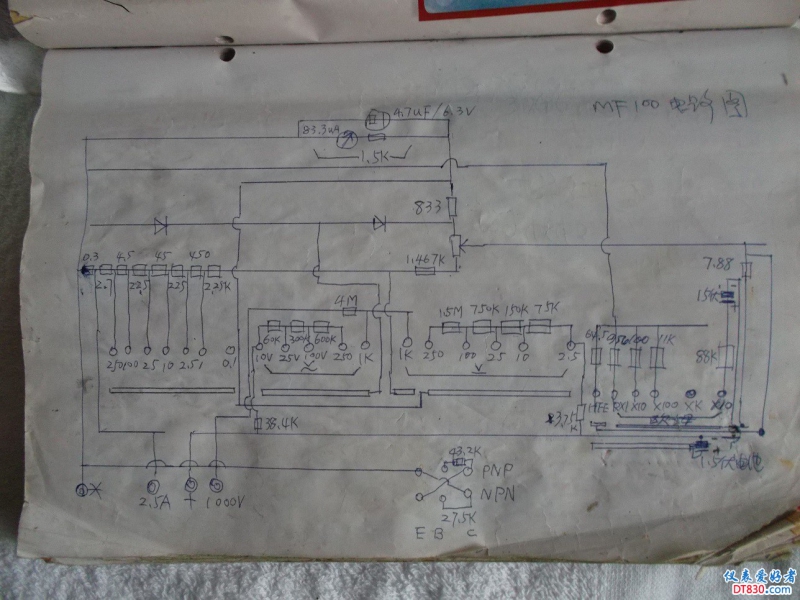

重抄的电路图纸。

发表于 2018-5-29 14:22:57  | 显示全部楼层
这种表搞不了维修,抗干扰差,真的要工作还是500型表好。
发表于 2018-5-29 15:12:10  | 显示全部楼层
光速飞行 发表于 2018-5-29 14:22
这种表搞不了维修,抗干扰差,真的要工作还是500型表好。

500型真是以前的国产神表,看来你用过mf100指针万用表,
发表于 2018-5-29 15:24:03  | 显示全部楼层
勇闯沙滩 发表于 2018-5-29 15:12
500型真是以前的国产神表,看来你用过mf100指针万用表,

MF30也有过,因为工作原因只有留下500型了。
发表于 2018-5-29 15:41:37  | 显示全部楼层
光速飞行 发表于 2018-5-29 15:24
MF30也有过,因为工作原因只有留下500型了。

作为搞电子维修的500型经典神表应该留有,有些时候你们弄尖端的东西可对比一下。
发表于 2018-5-29 18:56:34  | 显示全部楼层
抗干扰能力差。可能是因为体积太小,加上是电路板结构的,漏电不稳定吧?
发表于 2018-5-29 19:41:08  | 显示全部楼层
孤舟幅度 发表于 2018-5-29 18:56
抗干扰能力差。可能是因为体积太小,加上是电路板结构的,漏电不稳定吧? ...

这个问题我还是不明白的,抗干扰能力差在哪。
发表于 2018-5-29 21:53:30  | 显示全部楼层
指针表抗干扰能力一般都大于数字表吧。500型因为用户量大,很多维修图册都是用500测故障点的数据,还有47表也是这样。像30表,包括35表做维修图册的数据表很少的…
发表于 2020-10-14 14:19:55  | 显示全部楼层
老指针表,谢谢分享
发表于 2021-2-19 04:38:18  | 显示全部楼层
当年的表做工就是好,表头阻尼特别好
