TL866CS 编程器

[复制链接]
发表在  2018-6-8 13:33:32  | 显示全部楼层 | 阅读模式
博览中心
物品类别: 编程器_单片机
年代: 2000年或以后
是否拆机:

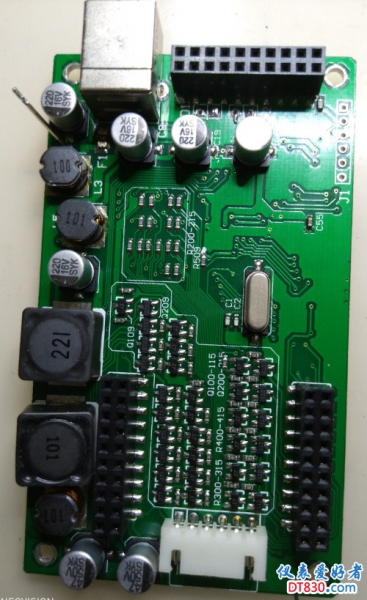

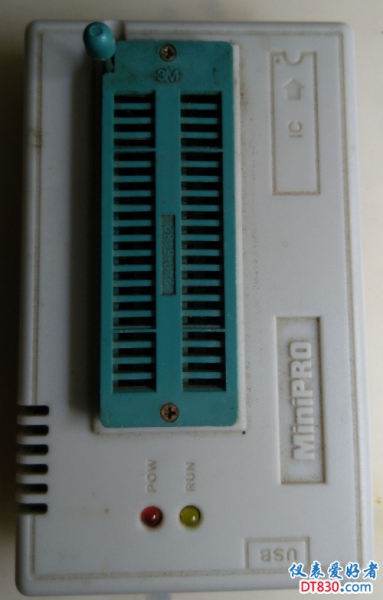

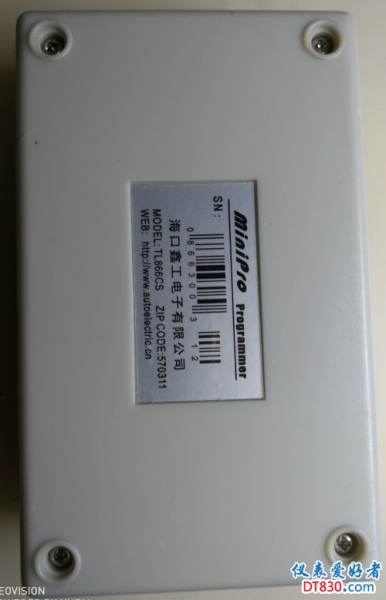

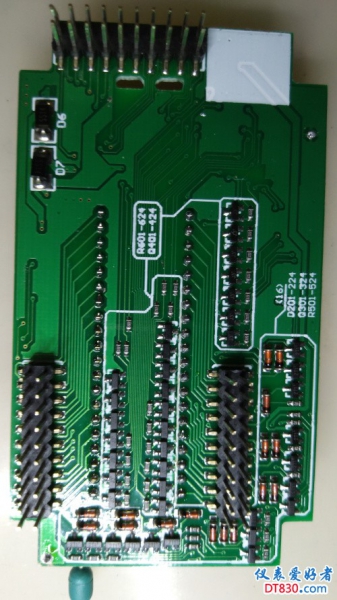

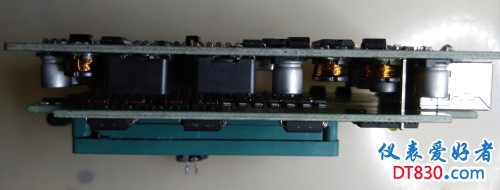

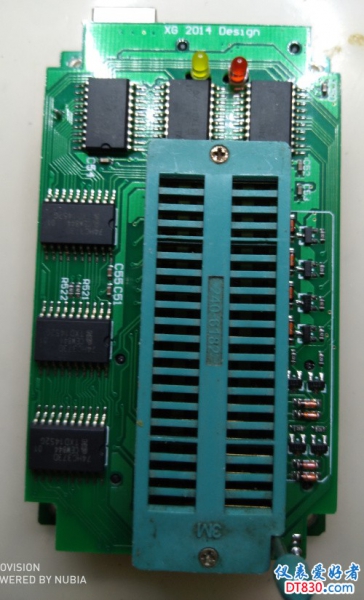

TL866CS 编程器,现在已经升级到TL866II PLUS了,发硬件图上来分享。



发表于 2018-6-8 14:53:12  | 显示全部楼层
本帖最后由 rivrz 于 2018-6-8 14:58 编辑

谢谢分享!这个和新买的TL866II PLUS是在同一家店买的么,感觉芯片打磨风格都一样

-------------------------------------------------


啊,不对,和从哪买没关系,主要是厂家同是一个


发表于 2018-6-8 21:10:40  | 显示全部楼层
rivrz 发表于 2018-6-8 14:53
谢谢分享!这个和新买的TL866II PLUS是在同一家店买的么,感觉芯片打磨风格都一样

------------------ ...

就是同一个厂家,但不定同一个消售。
发表于 2018-6-8 21:51:40  | 显示全部楼层
本帖最后由 rivrz 于 2018-6-8 22:20 编辑
光速飞行 发表于 2018-6-8 21:10
就是同一个厂家,但不定同一个消售。

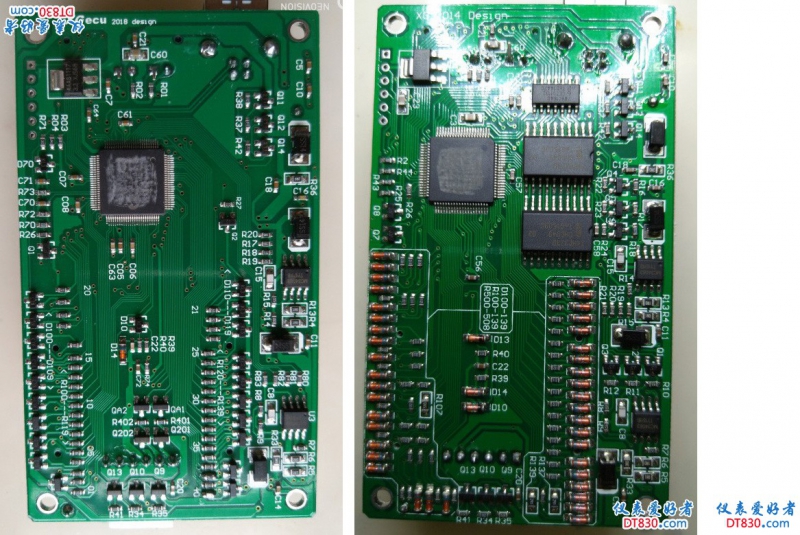

光从用料上说,是不是右边这个2014年老版的TL866CS 比 左边这个2018年新版的TL866II PLUS用料要好?感觉突出的器件数量要多、面积占得更大 不知这样对比合理不?
发表于 2018-6-8 22:20:50  | 显示全部楼层
本帖最后由 光速飞行 于 2018-6-8 22:23 编辑
rivrz 发表于 2018-6-8 21:51
光从用料上说,是不是右边这个2014年老版的TL866CS 比 左边这个2018年新版的TL866II PLUS用料要好,感 ...

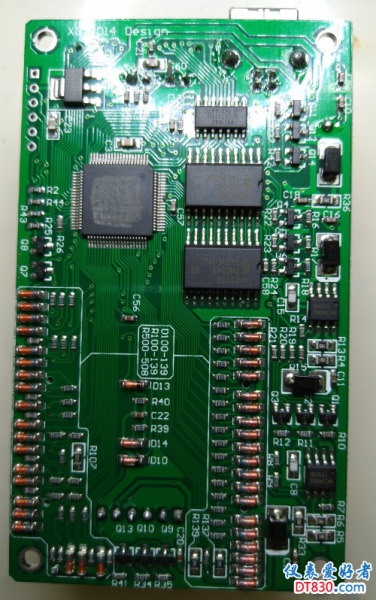

新版本芯片更多,也可能CPU换大了,晶体管也比旧版多,旧版全是二极管,你只看见多的二块逻辑芯片,新版本是全部脚位都检查,所以多了很晶体管,旧版没有全部脚位检查元件更少。
发表于 2018-6-8 22:25:11  | 显示全部楼层
光速飞行 发表于 2018-6-8 22:20
新版本芯片更多,也可能CPU换大了,晶体管也比旧版多,旧版全是二极管,你只看见多的二块逻辑芯片,新版本 ...

奥,这要是不告诉我的话,我肯定调右边这块老版的了
发表于 2018-6-8 22:28:32  | 显示全部楼层
而且的确,新版这个大芯片引脚数量也变了,没数错的话,应该是每边有25个引脚,老版的是20个。刚开始还在好奇要是把这两个大芯片互换一下会有什么神奇效果出现 现在看来没戏了
发表于 2018-6-8 22:34:01  | 显示全部楼层
rivrz 发表于 2018-6-8 22:28
而且的确,新版这个大芯片引脚数量也变了,没数错的话,应该是每边有25个引脚,老版的是20个。刚开始还在好 ...

工厂很精明的,每代会不同的,是不想让人想入非非。
发表于 2018-6-8 22:38:43  | 显示全部楼层
光速飞行 发表于 2018-6-8 22:34
工厂很精明的,每代会不同的,是不想让人想入非非。

呃。。。工厂连这些都想到了
发表于 2018-6-8 22:45:35  | 显示全部楼层
rivrz 发表于 2018-6-8 22:38
呃。。。工厂连这些都想到了

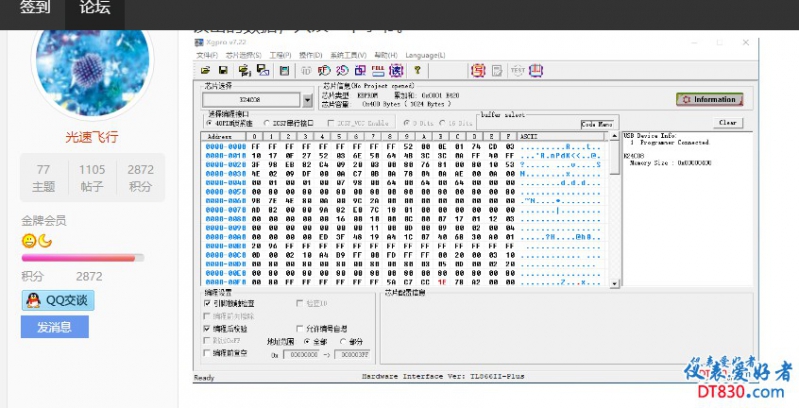

这家厂的编程器,真的做得好,又便宜,读写,编辑都很好用,比很多大牌子都好用,所以销售量很大。
