【DIY作品】第二期:两款多档电压可调PD诱骗线制作

发表于:8 小时前 DIY作品 32

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x

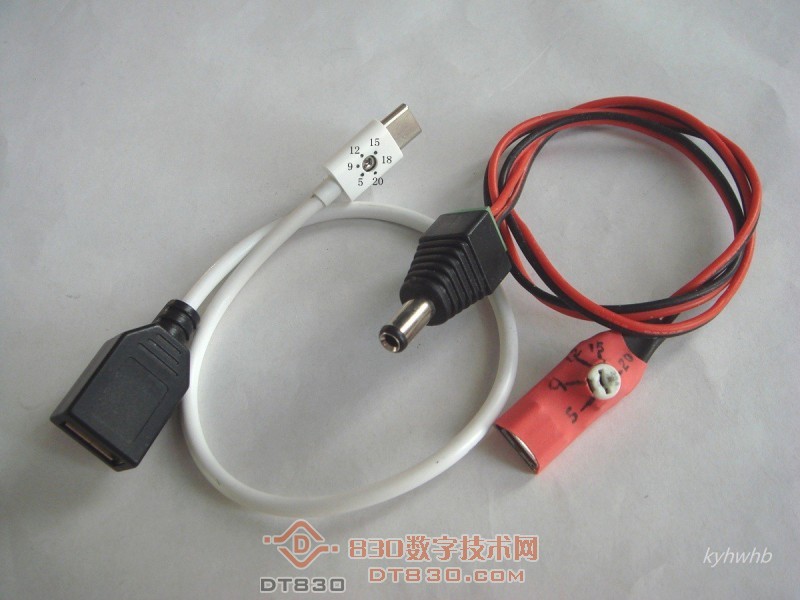

两款多档电压可调PD诱骗线制作成品外观图如下:


第一款.PD QC AFC快充诱骗线

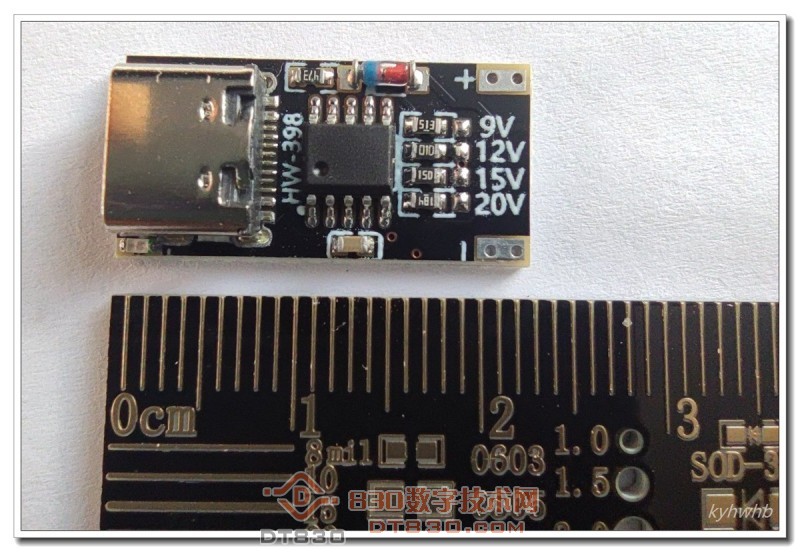

使用PD QC AFC快充诱骗触发器,某宝拍得,支持5V 9V 12V 15V 20V固定电压输出。改制的方案就是----使用电位器代替拨档电阻来灵活切换各组电压

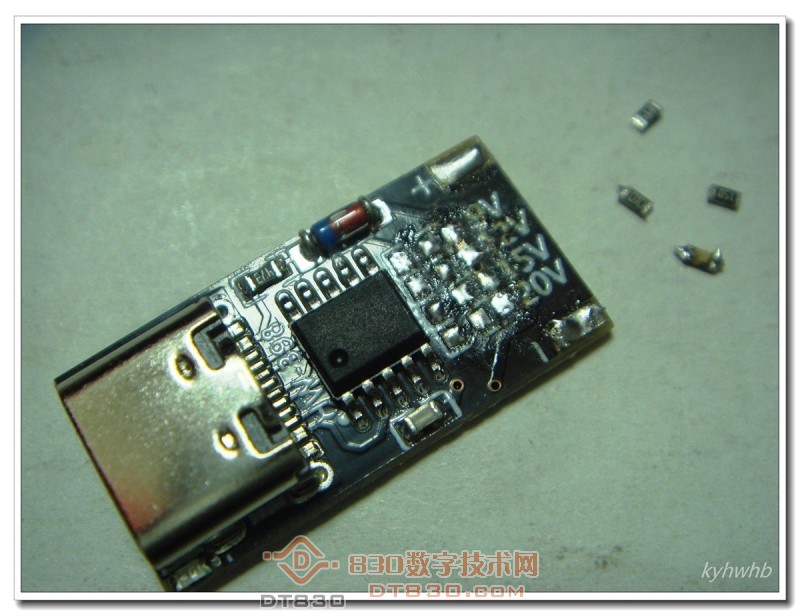

取下9V 12V 15V 20V的固定电阻,分别是50kΩ 100kΩ 150kΩ 180kΩ

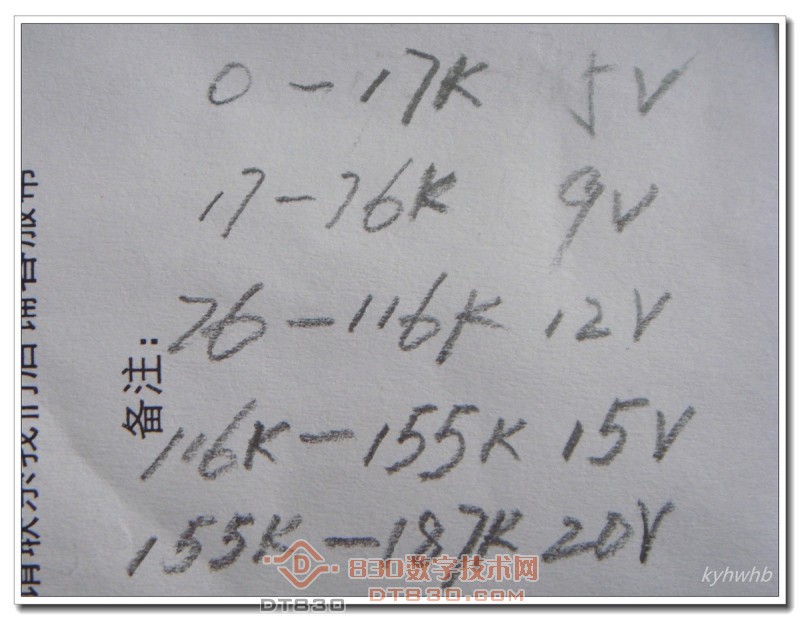

可见各电压输出档位之间vset电阻阻值间隔较大,如下图记录:

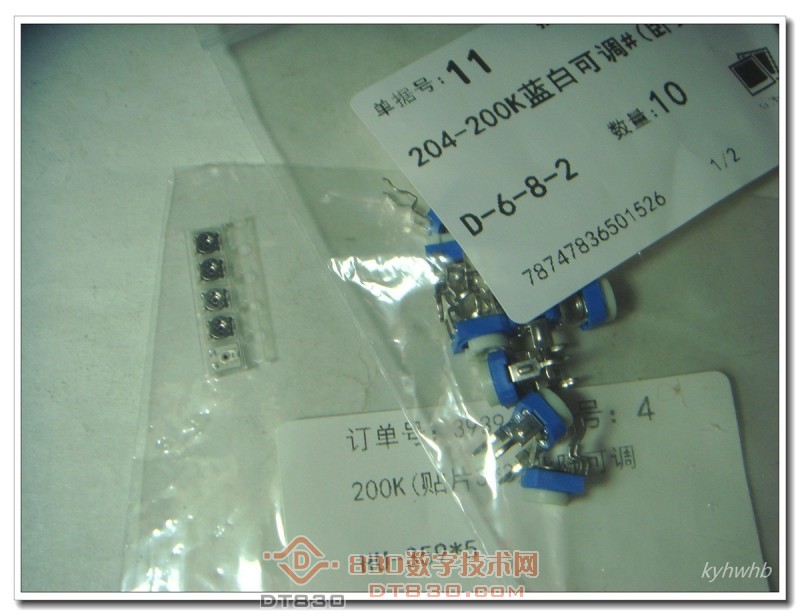

选用200kΩ蓝白电位器

10个蓝白电位器实测阻值在175---205kΩ间,选了个195kΩ的

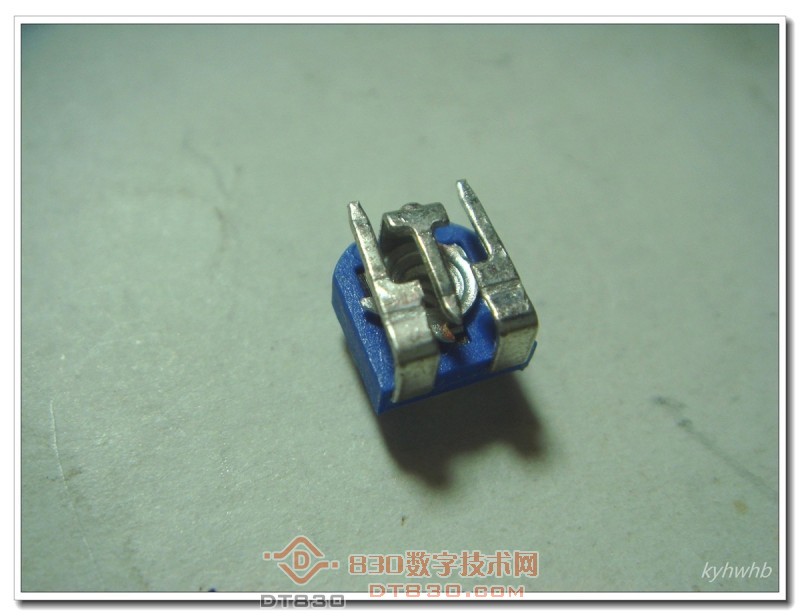

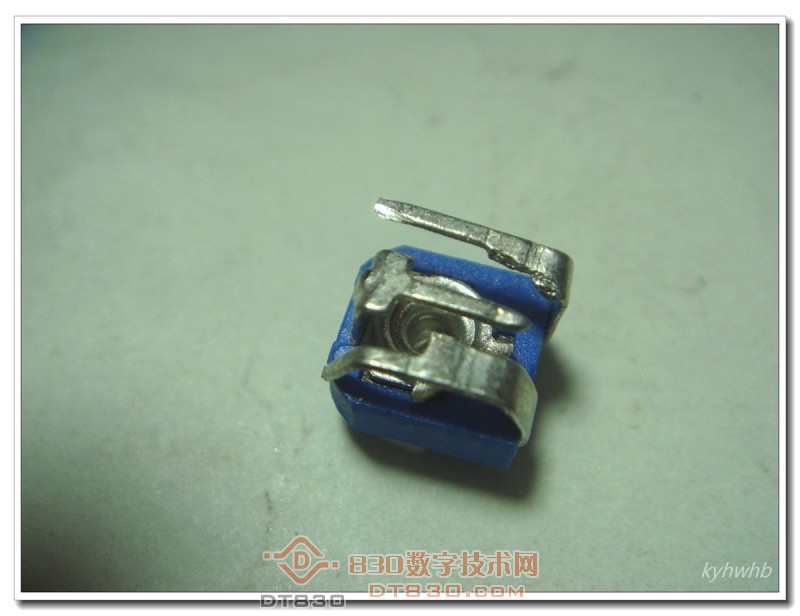

弯折引脚加工一下

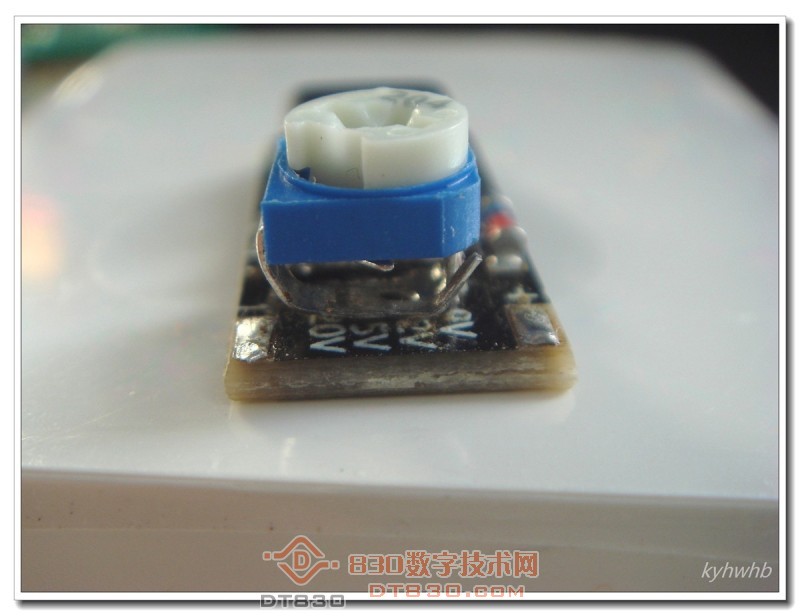

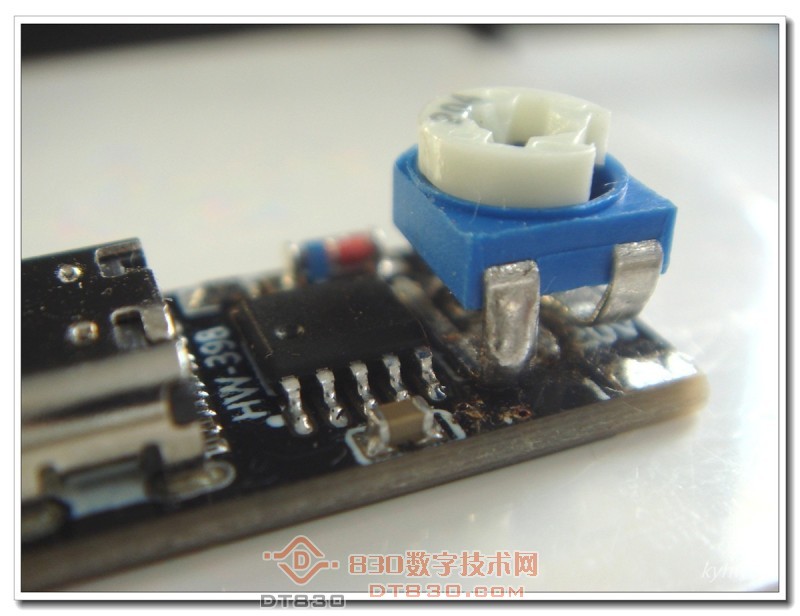

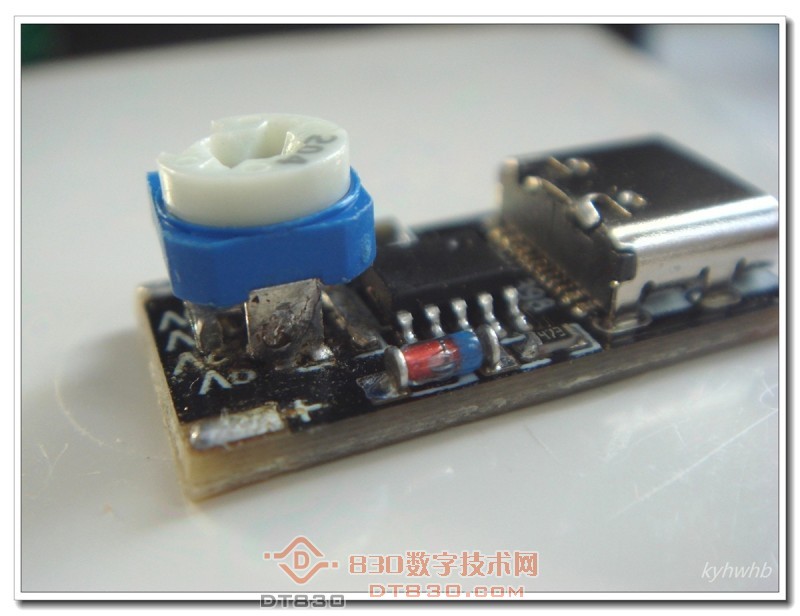

焊装后的电位器

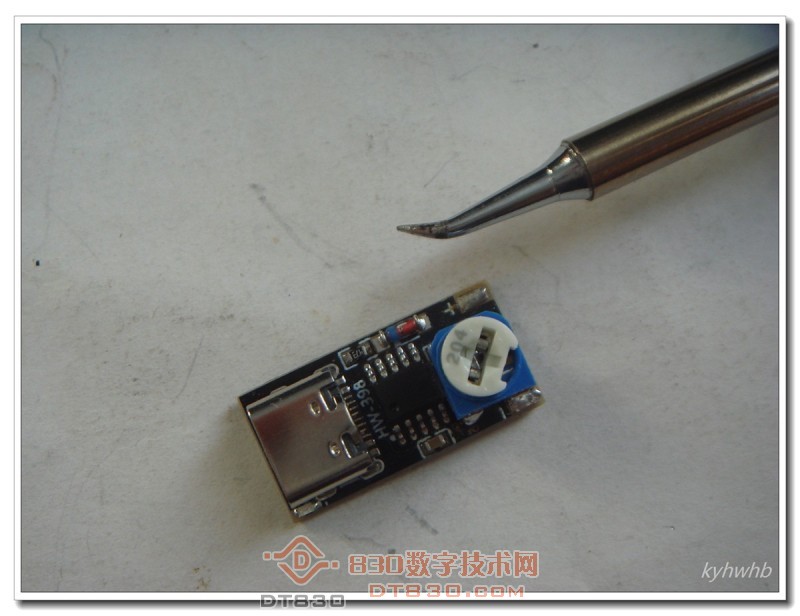

使用的T12细尖头烙铁

焊接硅胶线

并绝缘固定

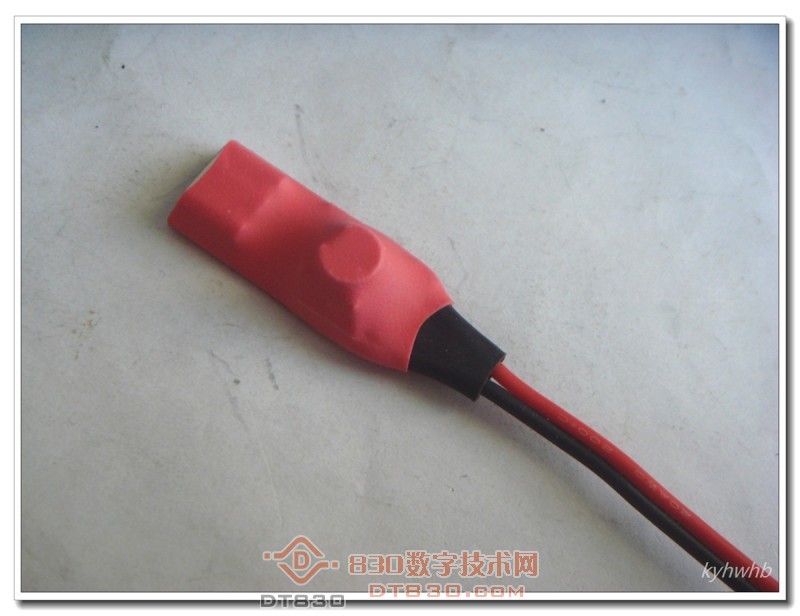

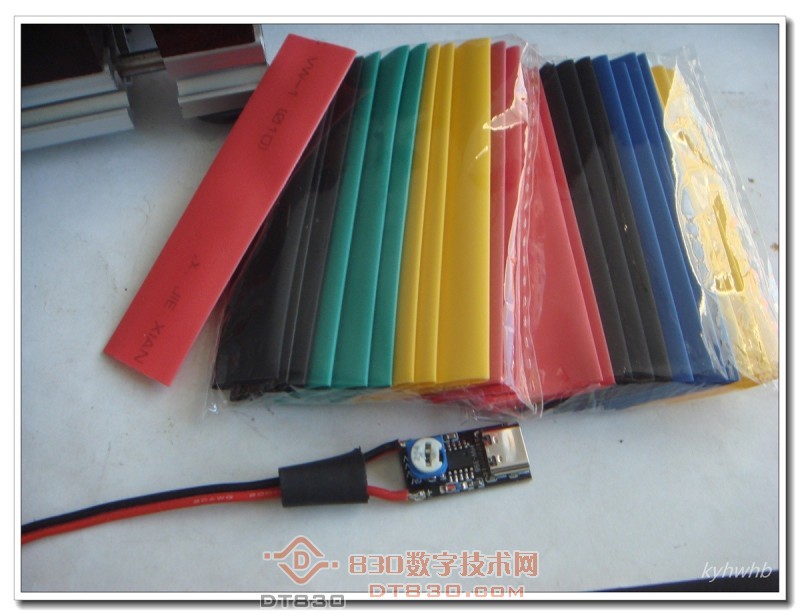

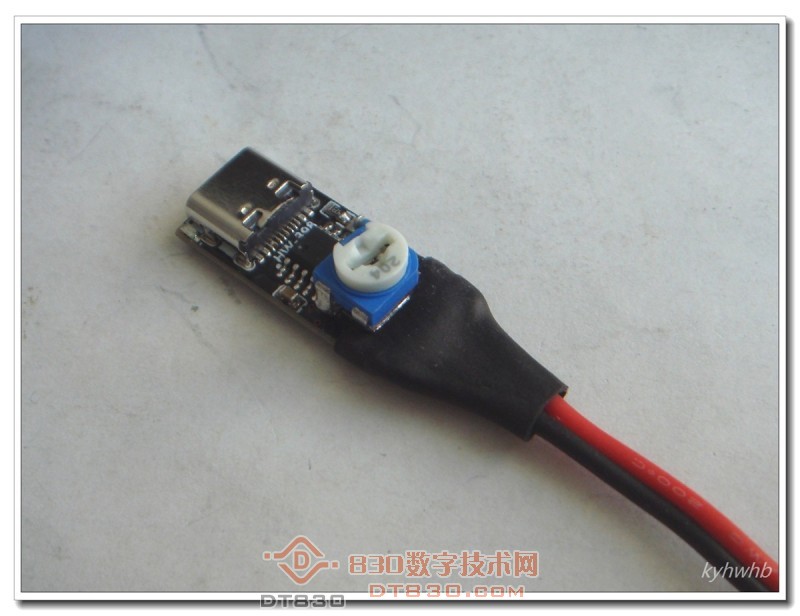

用红色热缩管做整体绝缘

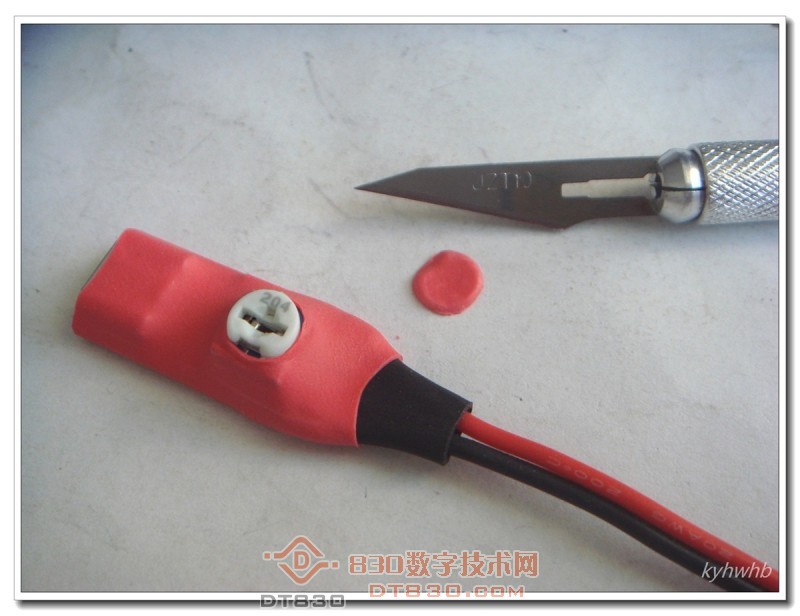

可调电阻要露出来哦

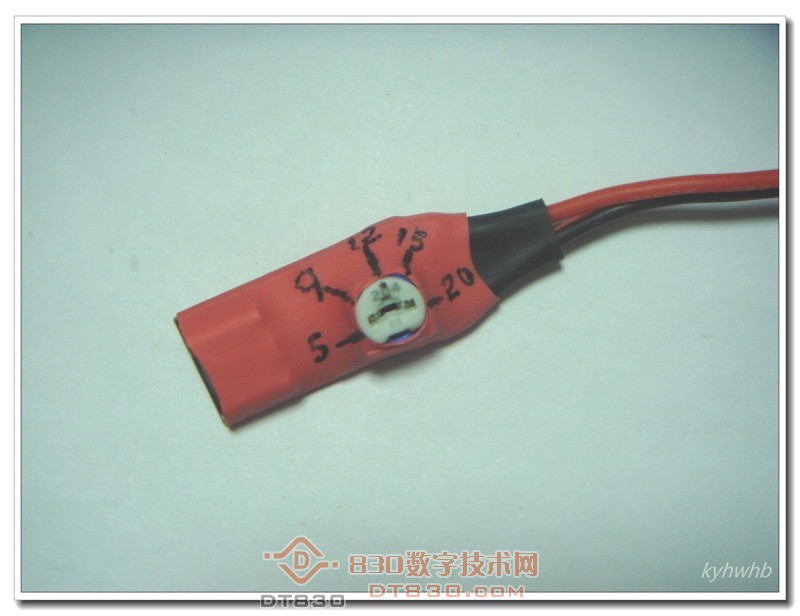

用碳素笔标注各档电压值

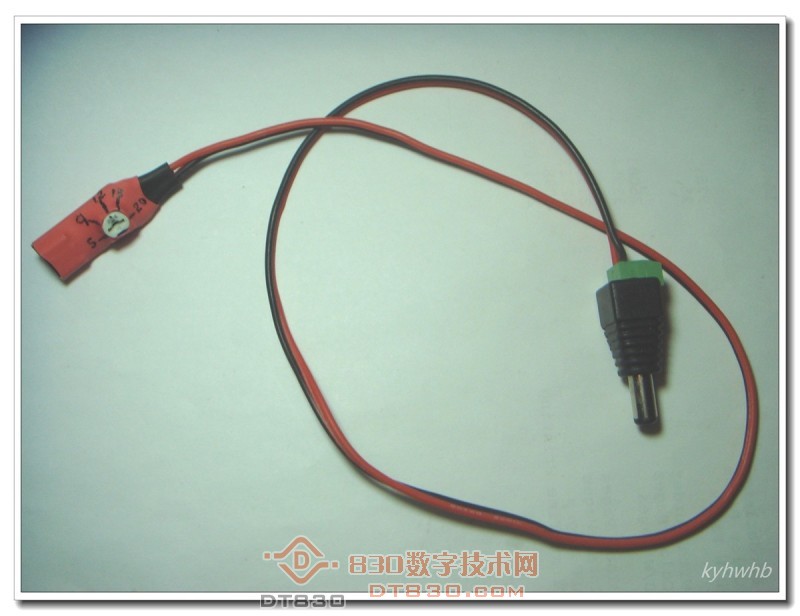

安装DC5525插头后的模样

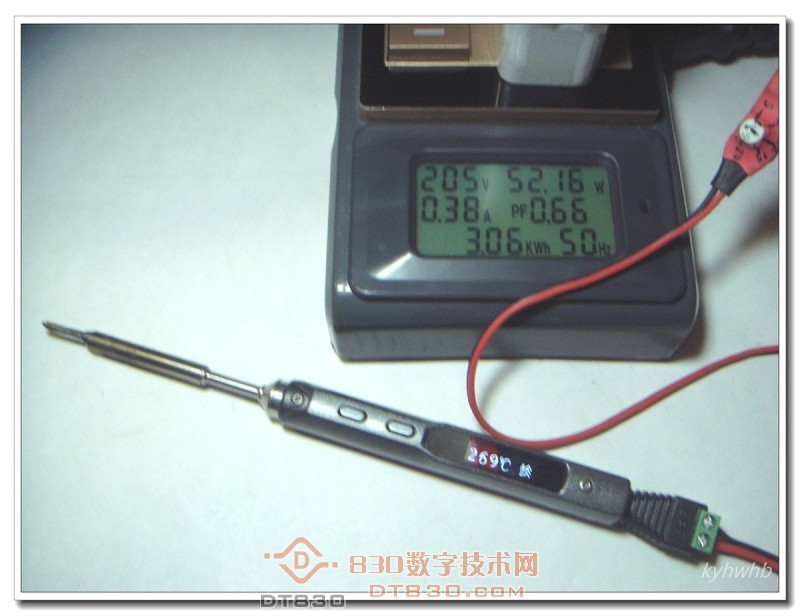

上电实测,20V档,这个烙铁52W

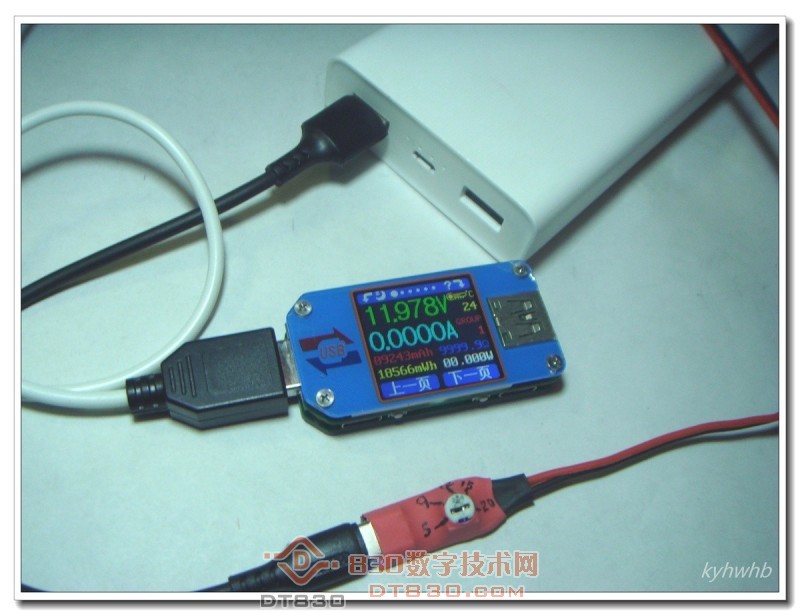

诱骗触发器支持QC协议也测试一下,小米20000mAh充电宝9V 12V正常

收藏
送赞
分享

发表回复

评论列表(4)

kyhwhb 楼主
第二款,6档可调的超mini pd3.0诱骗线

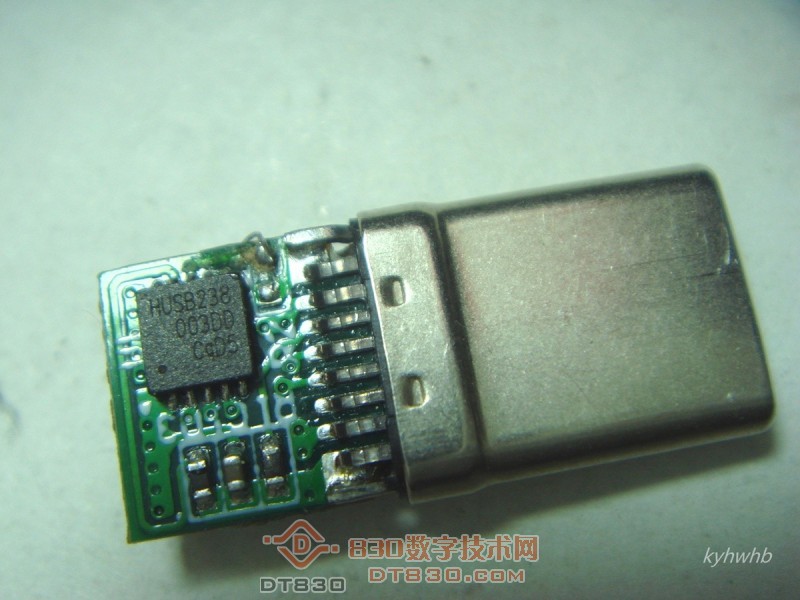

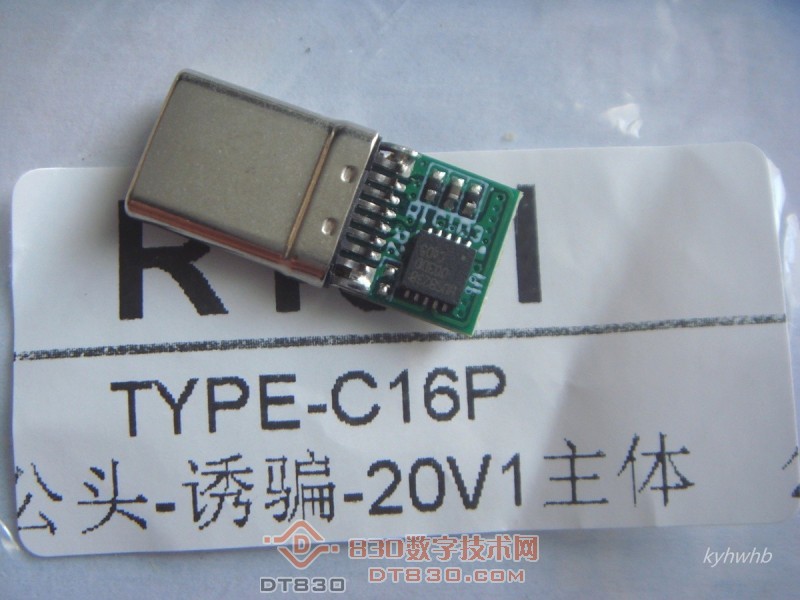

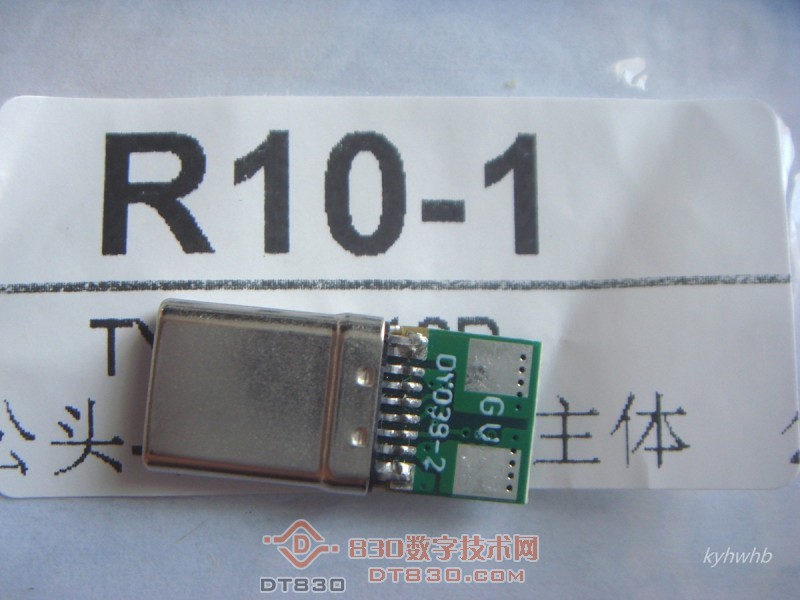

快充诱骗触发器(公头版)

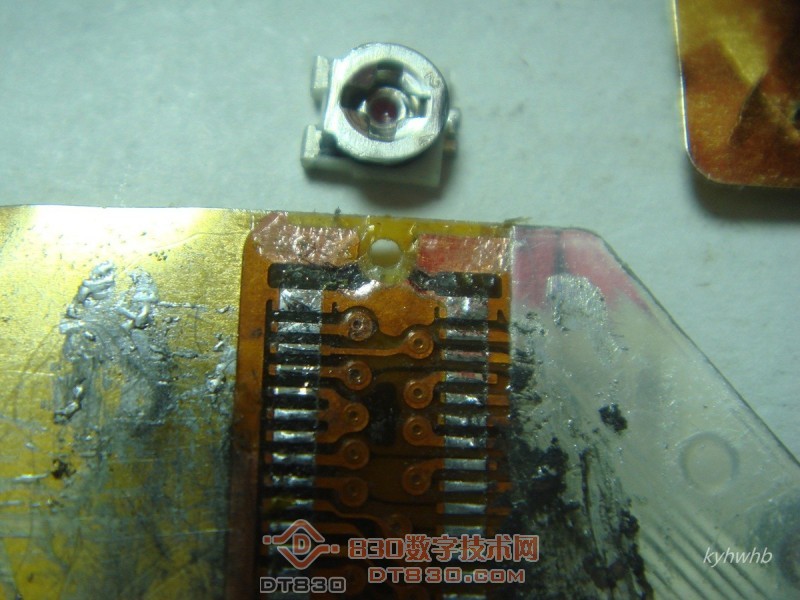

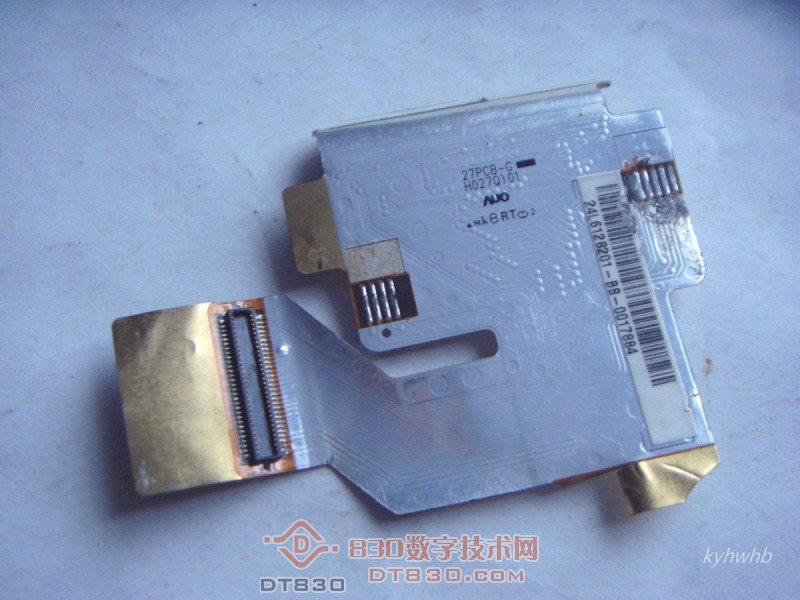

由于手边只有502胶,就找了块手机FPC柔性电路板

去掉排线座,选图中这个部分

切块整形

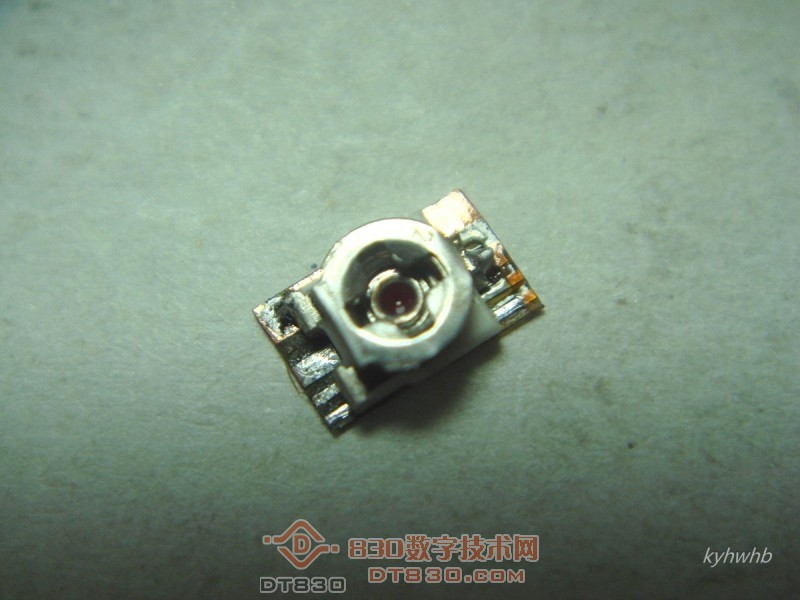

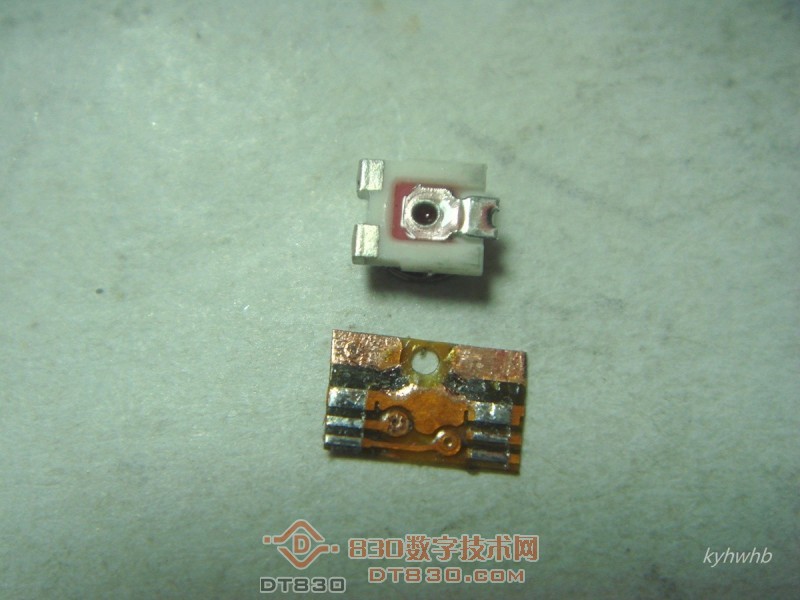

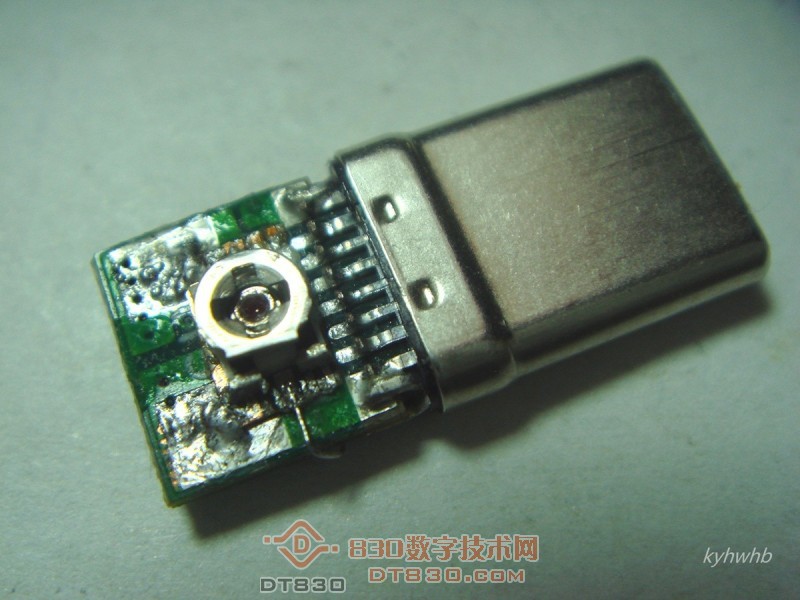

502粘合并焊接贴片电位器形成复合体

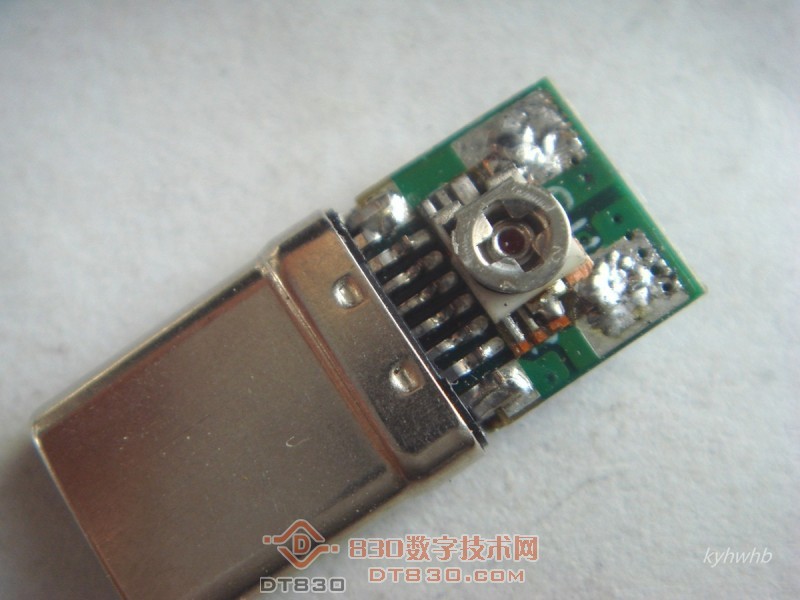

继续502粘合上图复合体于诱骗触发器上

焊接飞线

飞线到这里

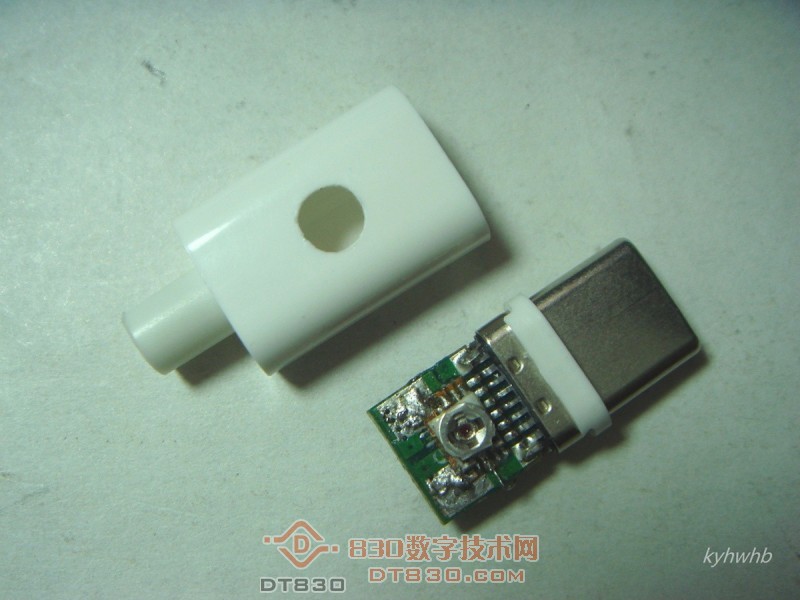

外壳开孔

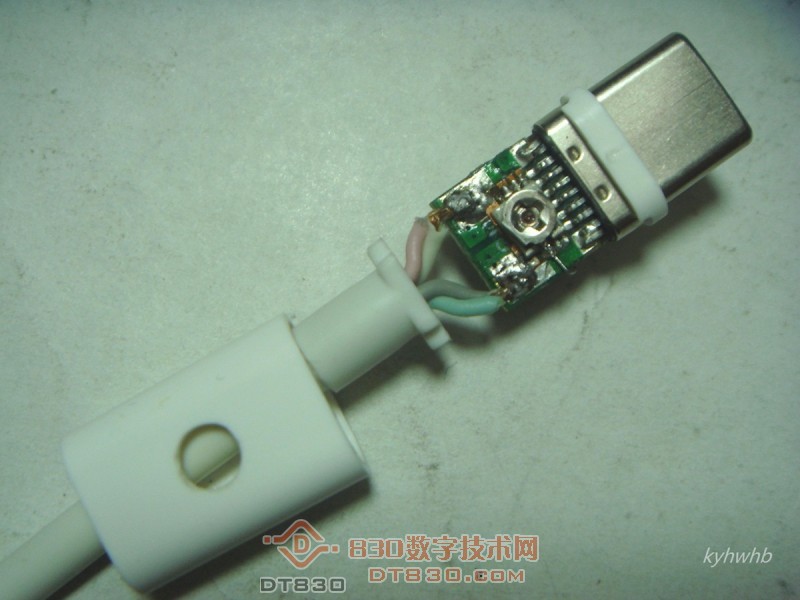

试装

焊线、电位器标点

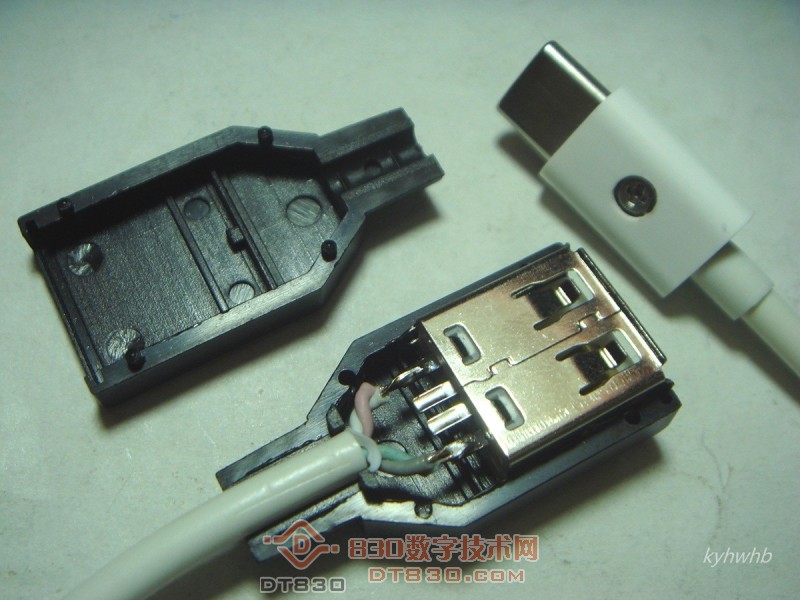

USB母头焊线

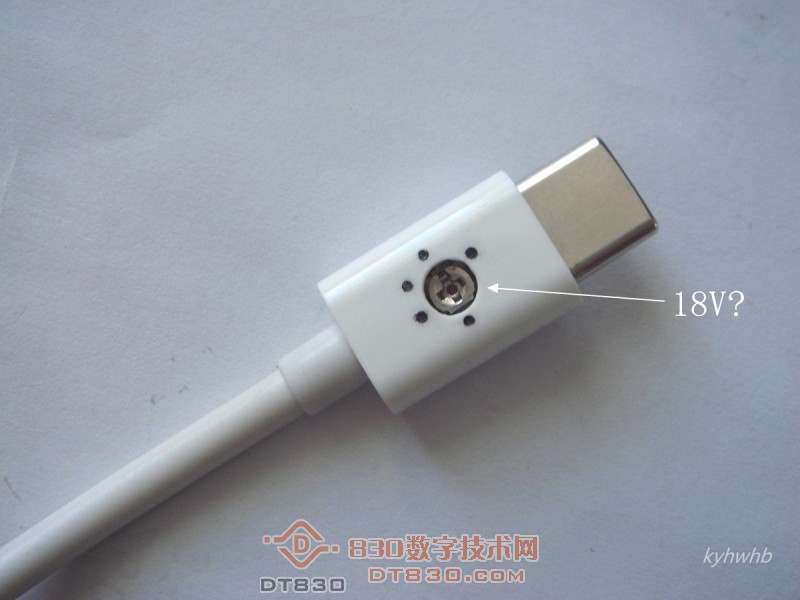

0.5mm钻头打点,碳素笔涂黑。由于手中没有18V充电头测试,大概位置暂时空置
18V位置左下端是20V,之后顺时针分别是5V 9V 12V 15V

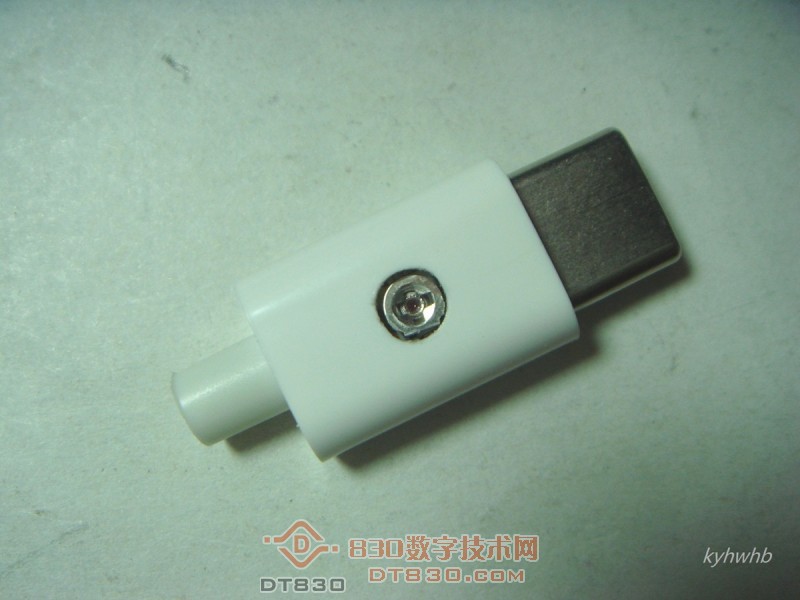

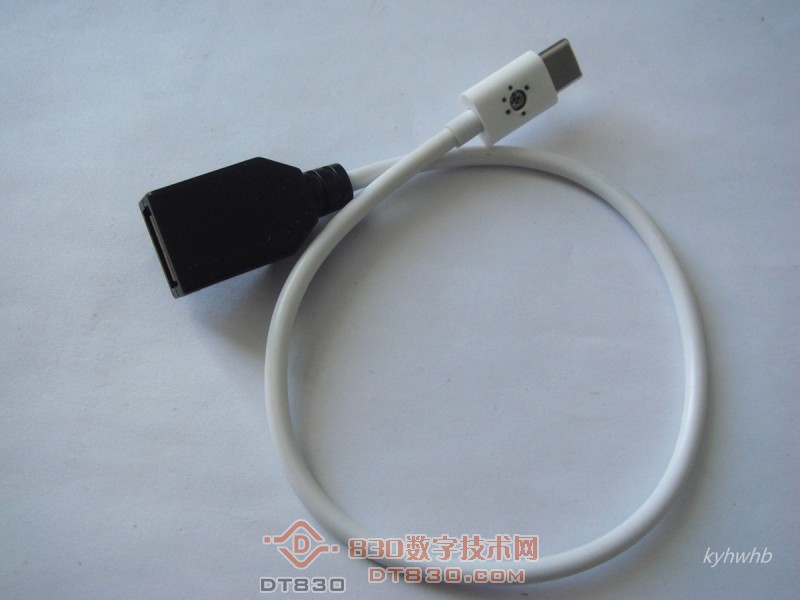

整条诱骗线完工

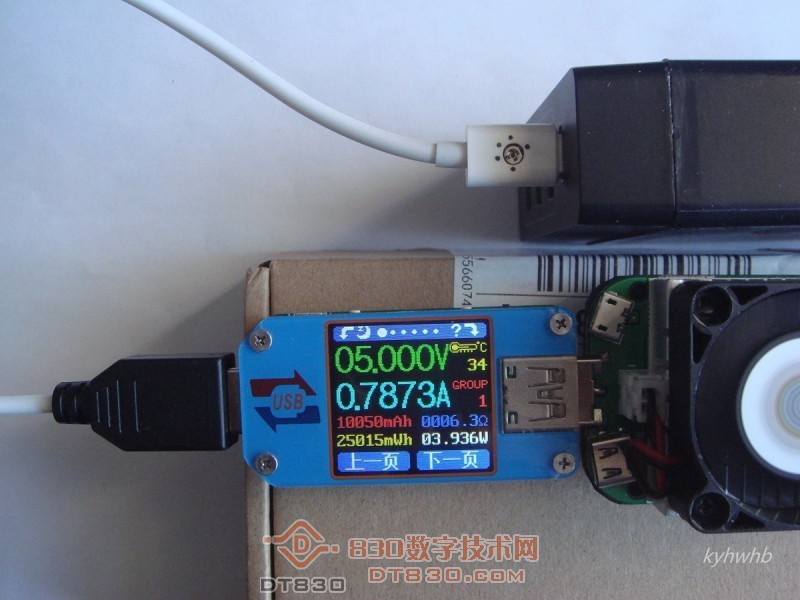

5V测试正常

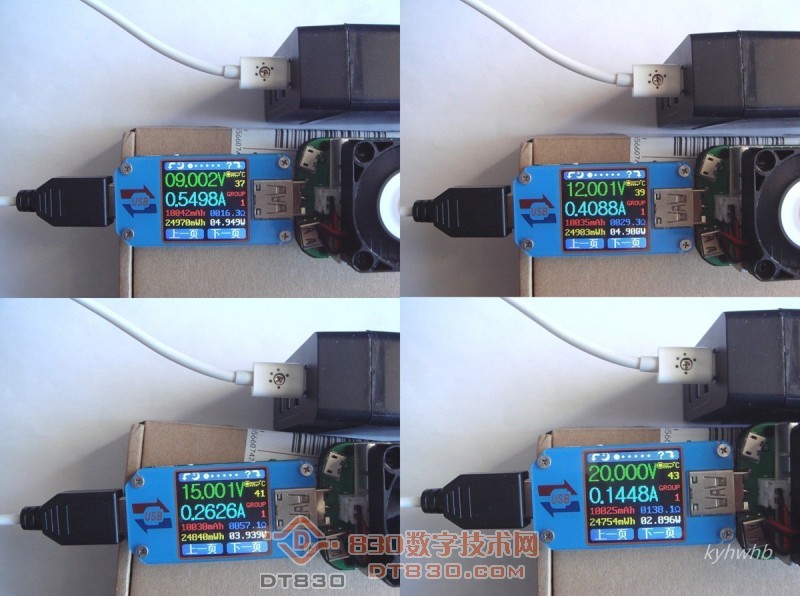

9V 12V 15V 20V也很完美
