闲着没事,做了个噪声测试仪。参照隔壁论坛的线路,按照自己手中现有的零件,适当的修改了器件参数,经仿真测试通过,于是进行了实际制作。做成后实测达到预期的效果。
该测试仪的输入电容选择很主要,手头现有的几只电容,漏电均较大。忽然想起90年买的一台索尼电视机,已闲置近二十年。拿出来一试,还能正常使用,决定拆开看看有没有合适的电容。打开一看,电容的规格还真不少,几乎清一色的日本化工电容,赶紧拆下几只,用电桥一测,2200uF的容量还在1930uF到2030uF,还不错。马上对其充电老练,一番测试下来,非常理想,漏电不大于10nA。

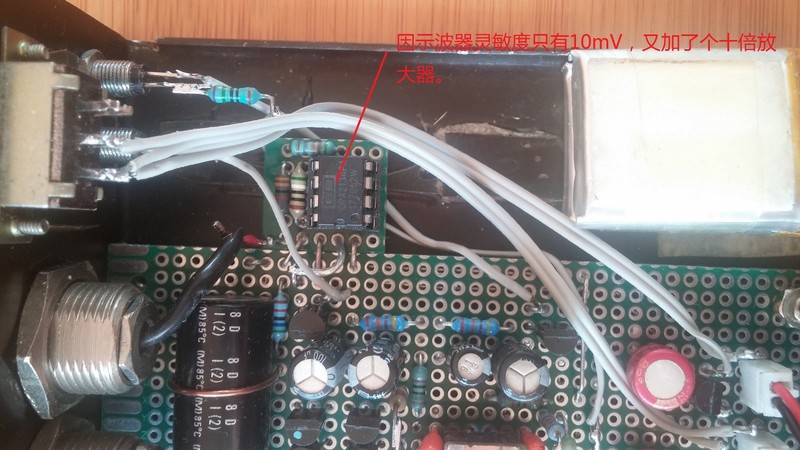

制成后实测,放大倍数10000倍,误差百分之一左右,带宽0.1Hz~10Hz,因我的示波器灵敏度只有10mV,无法观察到信号的变化,所以又加了个十倍的放大器(总放大100000倍)。输入端短路,底噪不大于100nVpp,输入端开路,小于200nppV。随即测试了一下AD588BQ基准,一个噪声在3uVpp之内,一个在4uVpp之内。还不错,AD588BQ的噪声指标是6uVpp。

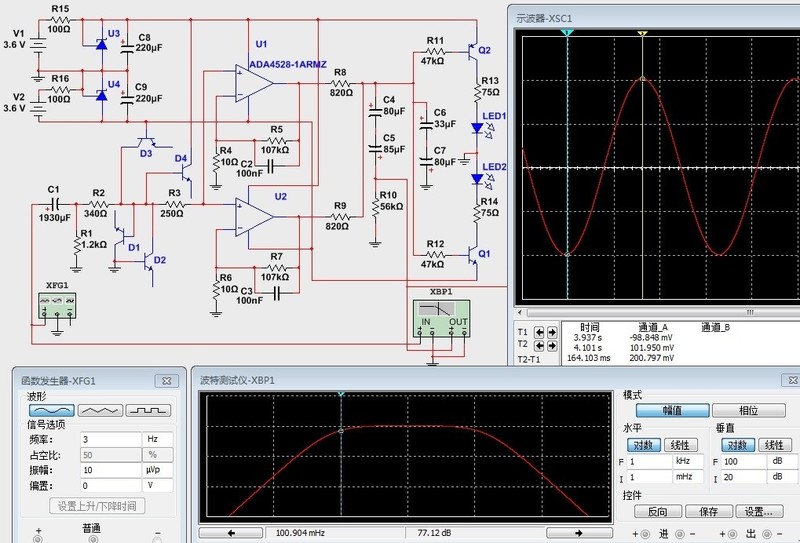

上几张图,先来个仿真图。

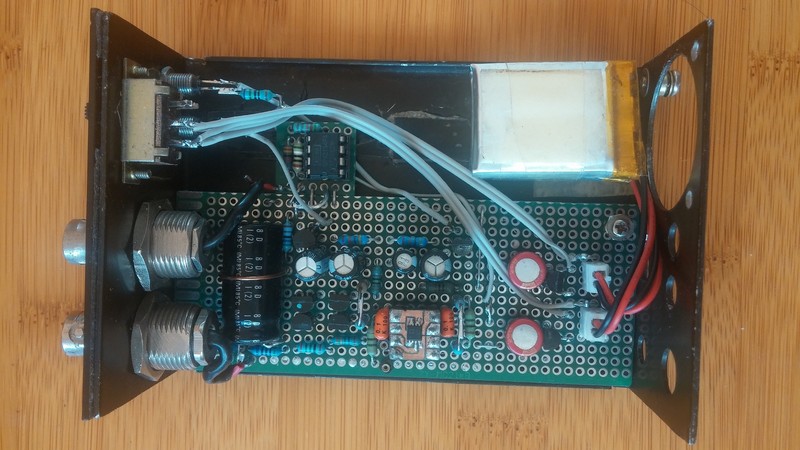

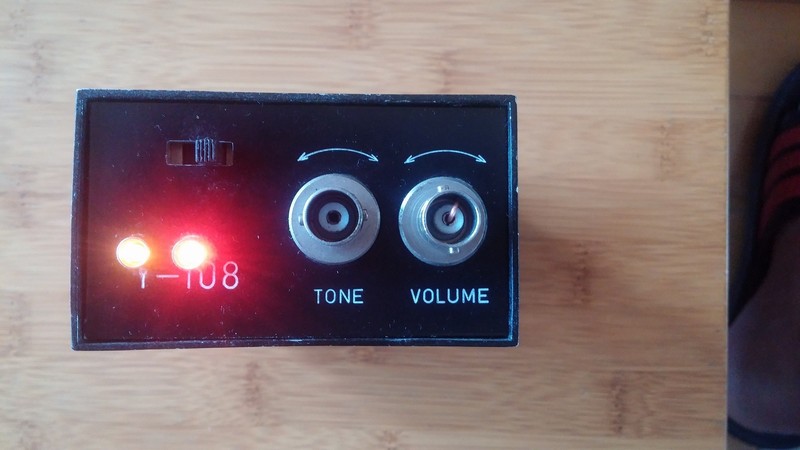

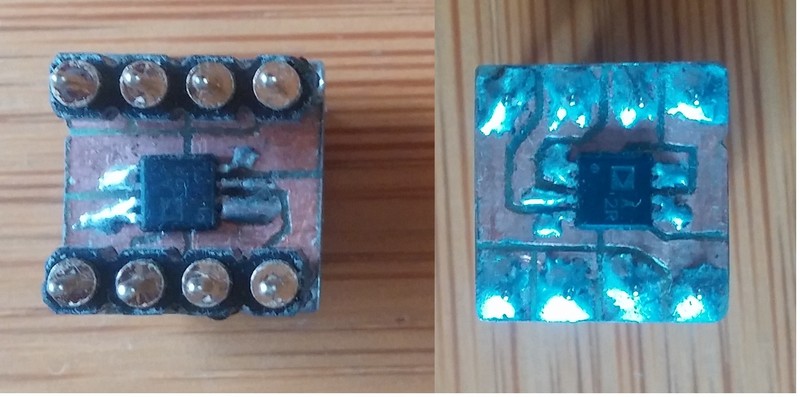

再上实物图。
z1.jpg z2.jpg z3.jpg z4.jpg

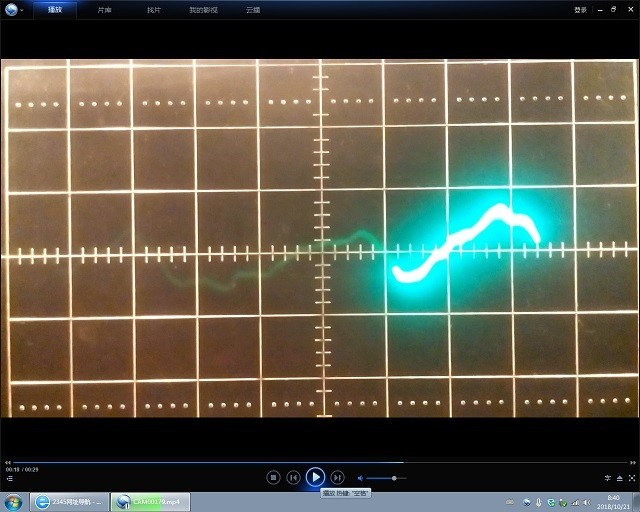

最后看测试图,这是输入端短路的底噪图(10mV格)

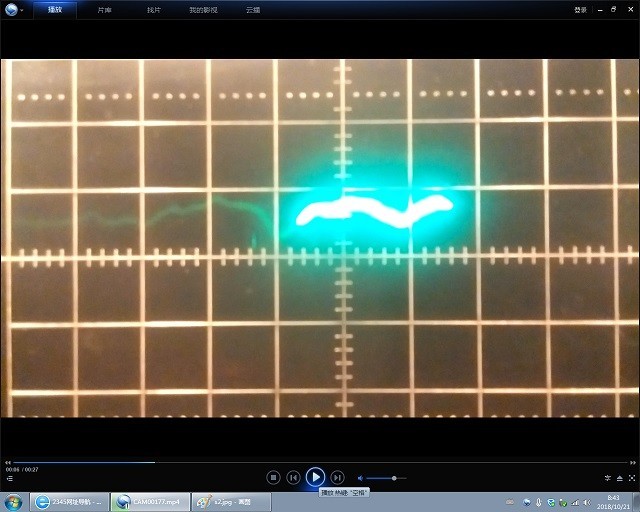

这是输入端开路的噪声图(10mV格)

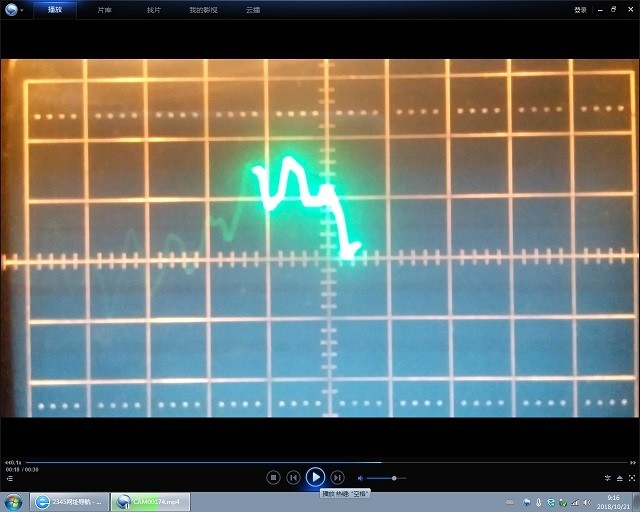

这是AD588BQ  10V的噪声图(100mV格)
