DIY电流源完工后视频演示

发表于：2019-1-7 15:27:06 4657
标准件&校基准源
主题类别: 实测（简单)
标准件类型: 标准电压电流源
仪表品牌: DIY自制
型号或关键字: 电流源

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

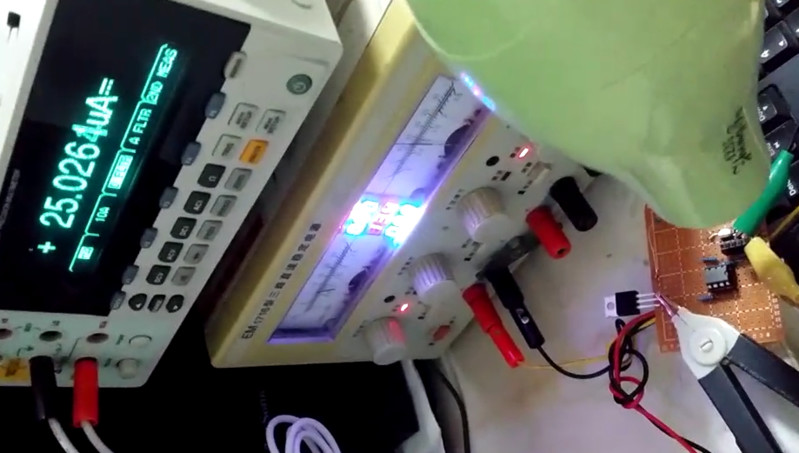

DIY电流源完工后视频演示，这是我按之前 设计的电路图制作的电流源，电阻用的1% 金属膜 100PPM以上的电阻。100K取样电阻，算出来就是25微安电流。

基准用AZ431 精度0.8%
廉价电压电流发生器设计图
http://www.dt830.com/forum.php?mod=viewthread&tid=2674&extra=



[psyoukuplayer]XNDAwMTAxNjU1Mg==[/psyoukuplayer]


收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（7）

人艰不拆 数字王者 2019-1-7 16:06:54
哈哈，看样子电流的温漂还在范围之内啊，给万用表用应该可以
2019-1-7 16:06:54 回复
43545 楼主     管理员 2019-1-7 16:36:36
人艰不拆 发表于 2019-1-7 16:06
哈哈，看样子电流的温漂还在范围之内啊，给万用表用应该可以

是的，可以的，AZ431果然要好，可以量产了，就差选电源
2019-1-7 16:36:36 回复
人艰不拆 数字王者 2019-1-7 16:39:14
43545 发表于 2019-1-7 16:36
是的，可以的，AZ431果然要好，可以量产了，就差选电源

和别的431差距多大呢，测试过吗
2019-1-7 16:39:14 回复
fslichong 数字王者 2019-1-7 16:50:23
z431的性能远超l431，我在实验中很早就发现了这个问题，所以尽量选用z431
2019-1-7 16:50:23 回复
人艰不拆 数字王者 2019-1-7 16:59:24
fslichong 发表于 2019-1-7 16:50
z431的性能远超l431，我在实验中很早就发现了这个问题，所以尽量选用z431

我好像没这个牌子的
2019-1-7 16:59:24 回复
43545 楼主     管理员 2019-1-7 17:20:05
人艰不拆 发表于 2019-1-7 16:59
我好像没这个牌子的

其实就是两个东西，只是都叫431而以，为了兼容，因为引脚功能相同，大家容易接受，不用改电路
2019-1-7 17:20:05 回复
喜欢就好 数字精灵 2020-10-10 19:56:23
加热测试，431性能稳定，学习了.
2020-10-10 19:56:23 回复
