楼主的评价不错,最好有图片更具有说服力,因为没图片,不了解你的表的性能及指标和测试方法,所以会有不同的结论。单从你提的几点问题,说说我个人的看法。1, 关于继电器接触电阻问题,这是不可避免的,你看一下国内外的继电器资料,正常几十毫欧很普遍。转盘表可能更差,我的219刚开机有几欧,得转几下才能接近零,原以为是转盘上的润滑剂问题,所以就把润滑剂全擦干净了,可是一段时间后还是一样,分析是触点氧化问题。我手中的几款转盘表都一样。但我的X表底数很小,密封继电器毕竟比转盘抗氧化。
(521.53 KB, 下载次数: 18)

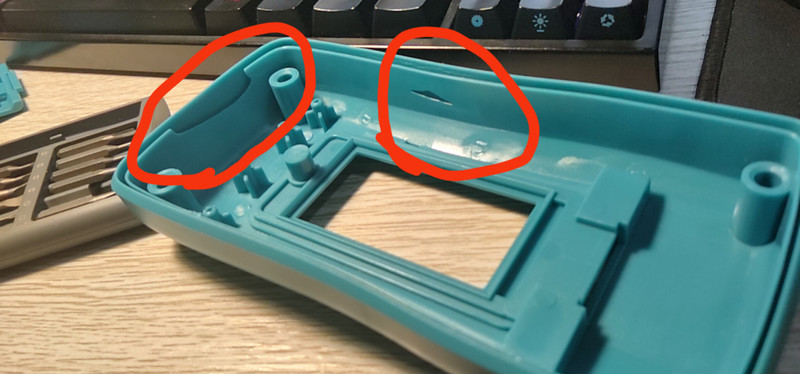

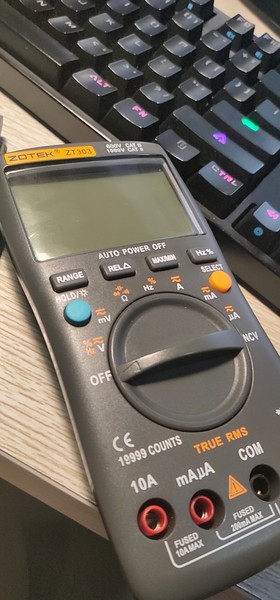

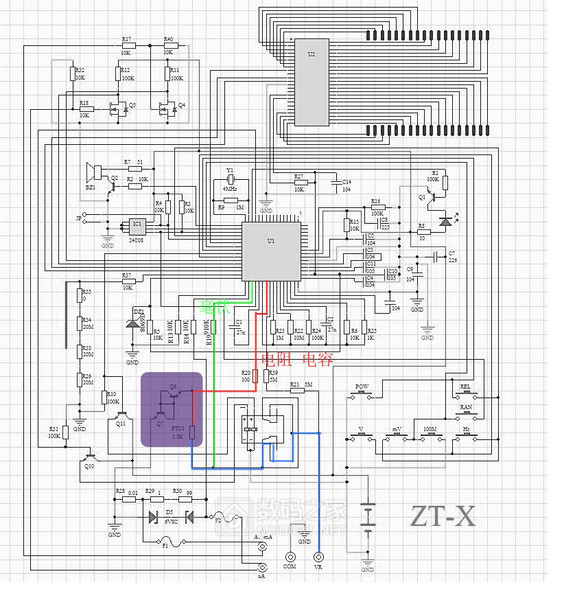

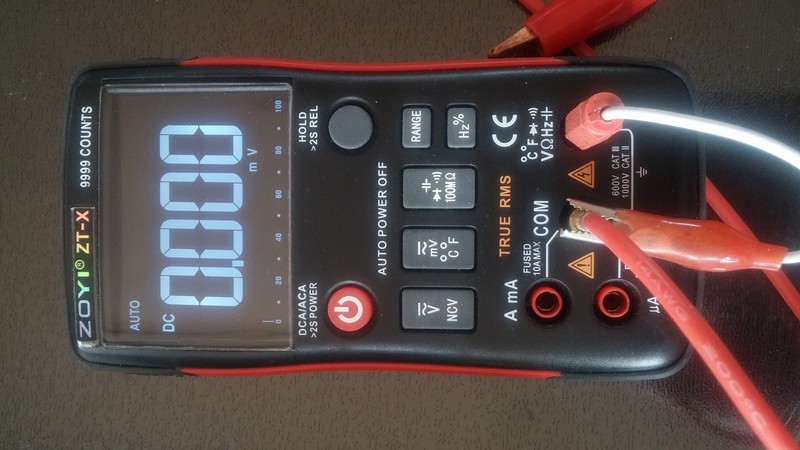

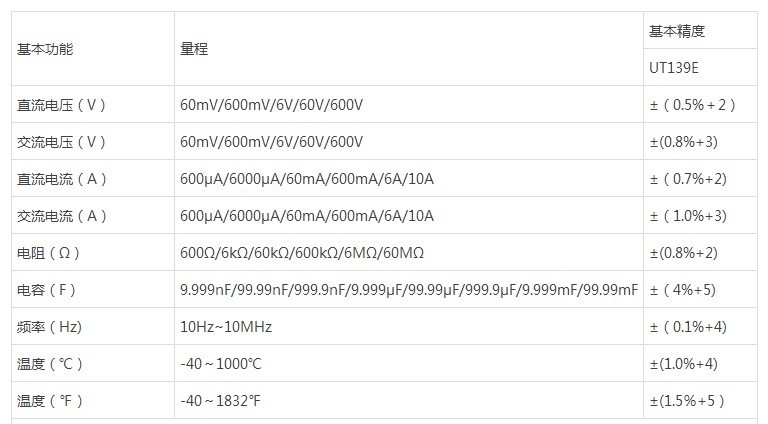

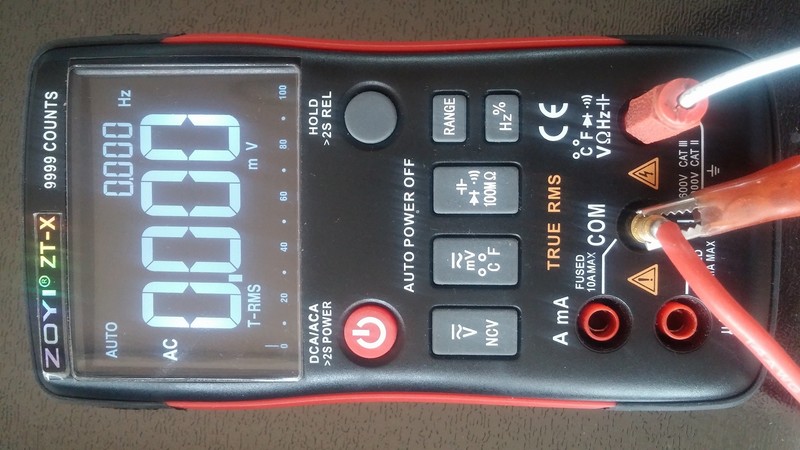

2,毫伏档问题,我的X没有你说的现象,不但可靠的归零(表笔短路),而且灵敏度和分辨率都比UT139E高一个档次(我没有139E这是下载的图),最高灵敏度档9.999mV。你说的PTC必须的有,设计者不迷糊,PTC不单是保护三极管,而是和三极管共同保护芯片。当过载时,三极管会软击穿,锁定限制了电压,PTC限制了电流。如果没有PTC,而只是一个固定的1.5K电阻,因电阻不能随过载情况快速增大,继而使三极管过流硬击穿烧毁,没了三极管的限压,芯片自然也毁掉。当然保护也不是无限的。
(359.87 KB, 下载次数: 25)
(55.76 KB, 下载次数: 19)
(533.73 KB, 下载次数: 23)
(613.57 KB, 下载次数: 22)
3,晶圆电阻也有1%的,并非都是高精度。同样贴片也有高精度的,X表上的这种贴片就是不大于1%的。

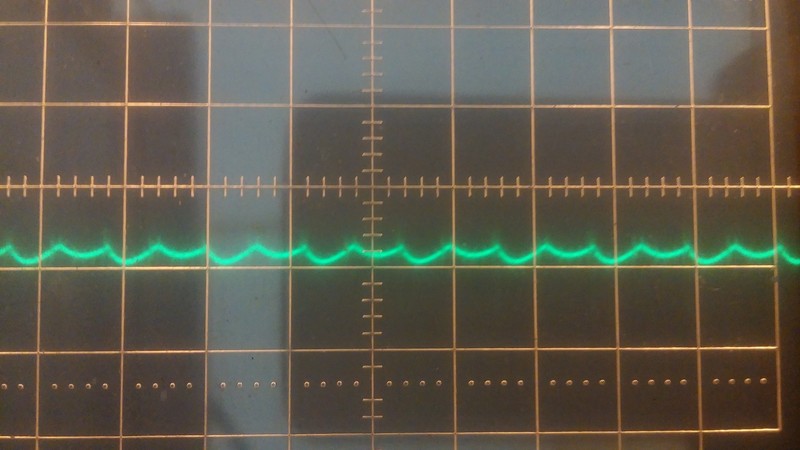

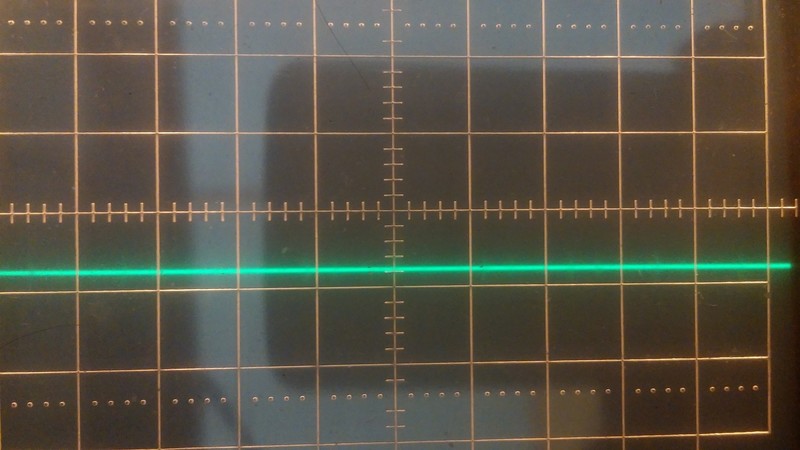

4,电池电源滤波问题。首先电池不存在楼主说的那么大的纹波,你可以单独测试一下电池的纹波。如有纹波也是来自表内的振荡器和升压电源,电池并连的电容只是为了减小电池的内阻。我用示波器简单的测了一下,见下面两图,关机没有发现纹波,开机有几个毫伏的高频振荡信号(10KHz以上,电压10mV/格)。因为是在电源端,没发现对9.999毫伏的交直流档有影响。见上面图片。
(541.67 KB, 下载次数: 15)
(506.56 KB, 下载次数: 21)
以上个人看法只代表我手中的X表,愿与大家探讨分享。
|
