众仪ZT-S4万用表评测

jltzmy



       有时候出门帮忙只需要简单测量一下通断、电压、启动电容等情况，带一个大万用表既不方便也有点大材小用，加上有时候偶尔有人来借万用表临时使用一下，好一点的表有点不舍的借，即使差一点的也怕他们使用不当烧表。因此，很早以前就有买一块体积小巧、操作简单、功能又相对比较全面的“傻瓜表”。找来找去，看中了众仪ZT-S4这款小表，前几天6.18活动期间。遇上店家搞活动，领券、优惠加上返利等等，大概五十元到手，基本解决了出门与外借的问题。

       这款表相对来说，体积小巧、携带方便，而且功能比较全面，具有自动识别测量、智能防烧保护的特有功能，可以测量交直流电压、电流、电阻、电容、NCV、二极管、频率、温度、通断蜂鸣等常用功能。经过几天使用，感觉确实不错，看到论坛没有其他朋友发这款表的测评，于是参照其它网友发表的评测，照猫画虎也做了一个“所谓的”测评，不当之处敬请谅解。

       首先声明，本次评测仅针对我自己手里的这块表，不代表该款表整体情况。另外，本人仅有一个简易的AD584电压基准，没有其它高精尖仪器和精密电阻、电容等元器件，所以，测试中大部分使用众仪ZT-219进行对比测试，电流部分使用了优利德UT210E进行参照，因此，测试数据仅供参考。

一、外观

1、包装盒

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image002.jpg

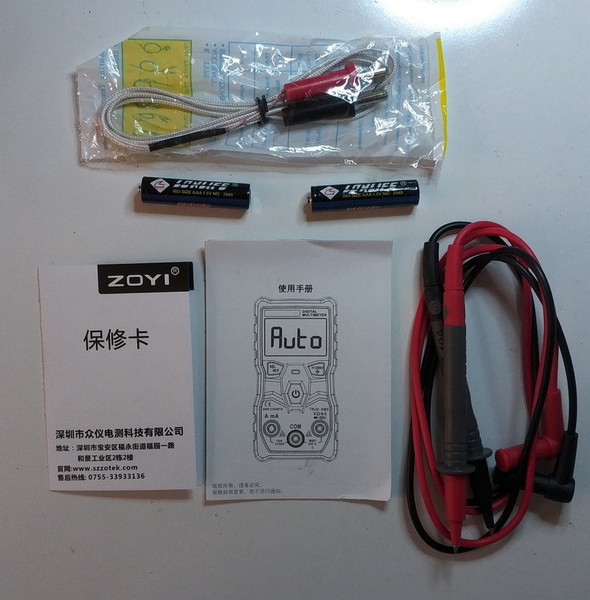

2、附件包含表笔、温度探头、说明书、保修卡、二节五号电池

附件

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image004.jpg

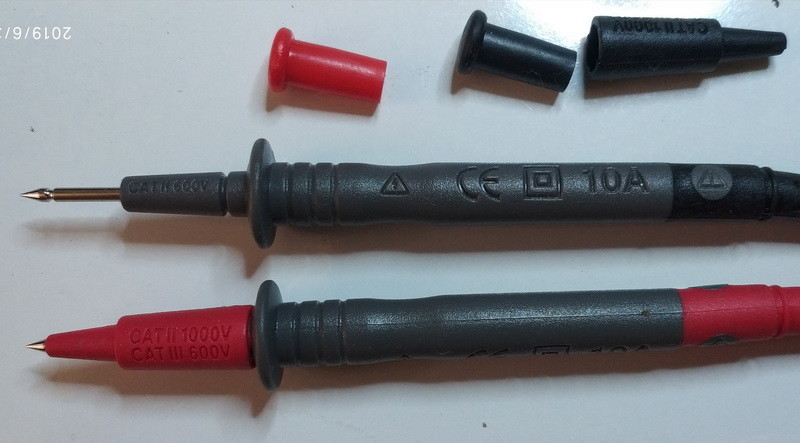

3、表笔保护套以及上面清晰印着安全等级标记

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image006.jpg

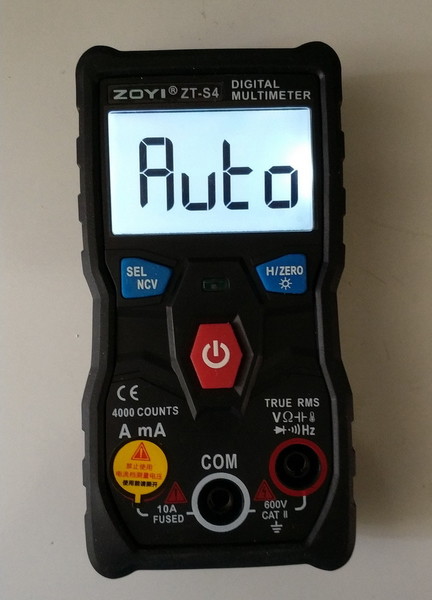

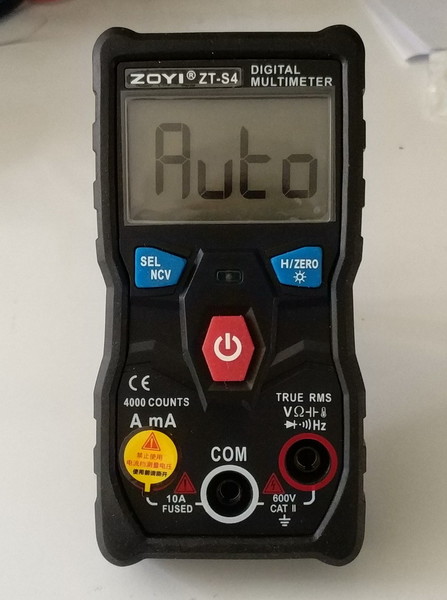

4、产品正面外观，保护套严丝合缝，开机即显示AUTO进入测量状态，电流档贴有警示标记

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image008.jpg

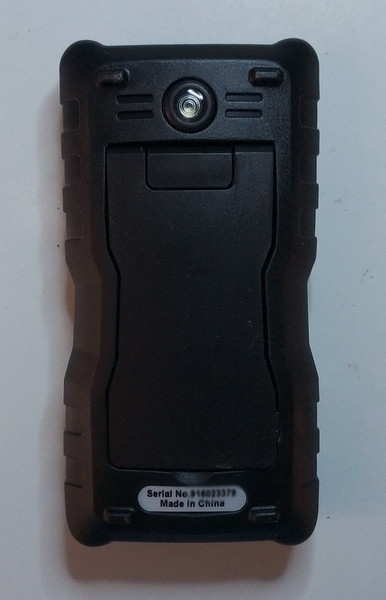

5、产品背面 可看到手电筒和支架

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image010.jpg

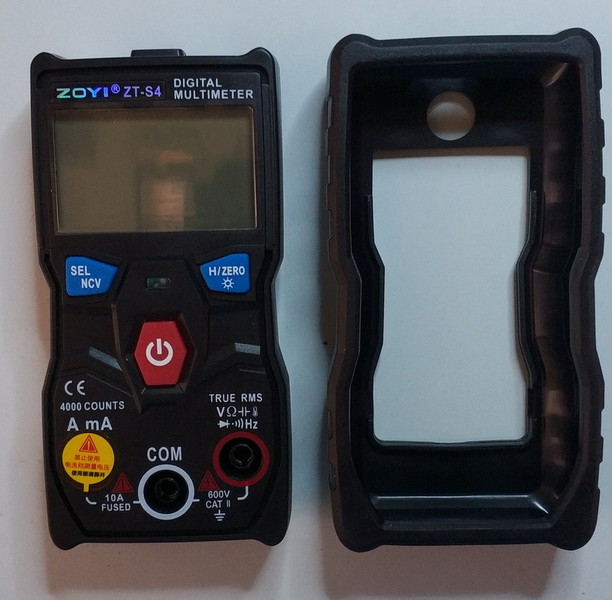

6、拆掉保护套可以看到顶部NCV感应探头，这款表保护套比较柔软，做工也比较精细，可以很好地与万用表合为一体

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image012.jpg

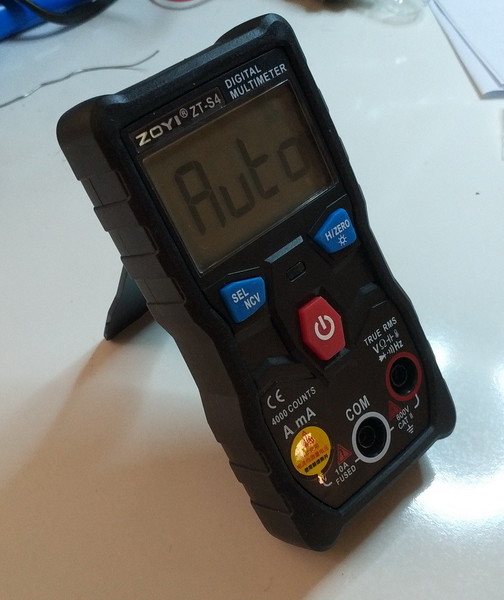

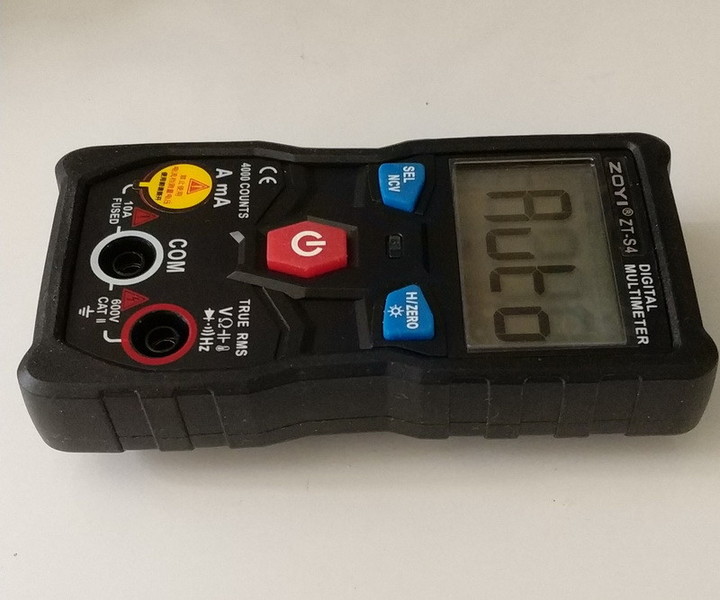

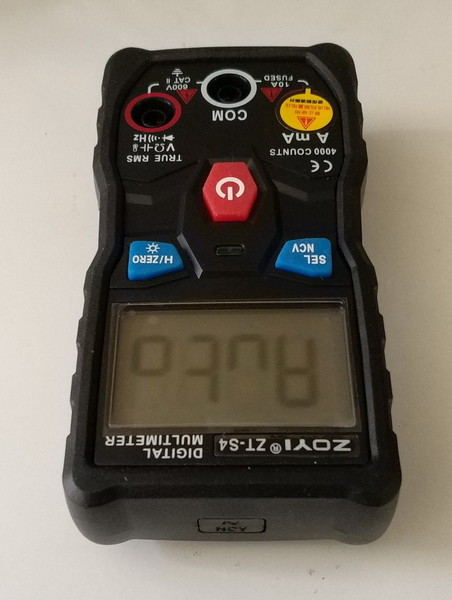

7、换几个角度看看外观和显示情况

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image014.jpgfile:///D:/Personal/Temp/msohtmlclip1/01/clip_image016.jpgfile:///D:/Personal/Temp/msohtmlclip1/01/clip_image018.jpg

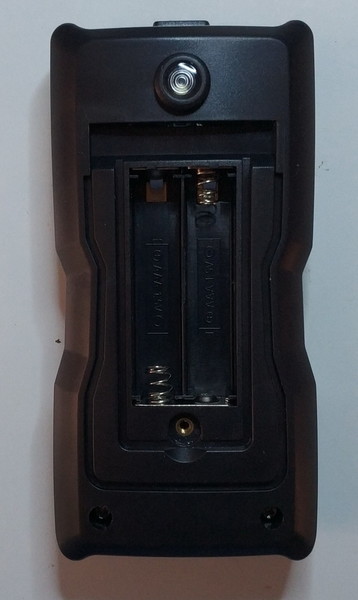

8、电池仓可以看到固定的铜螺母  使用二节五号电池

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image020.jpg

9、开启背光效果

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image022.jpg

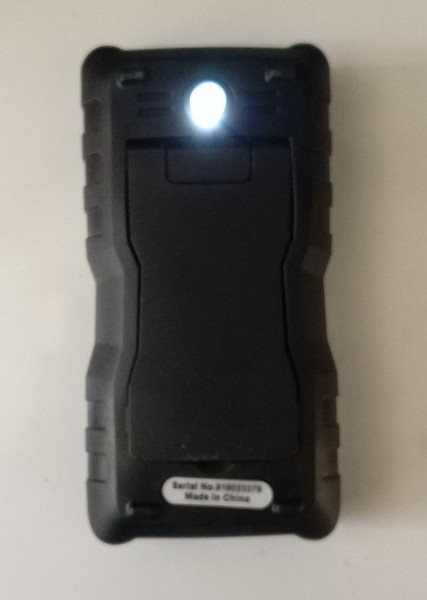

10、开启手电筒效果

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image024.jpg

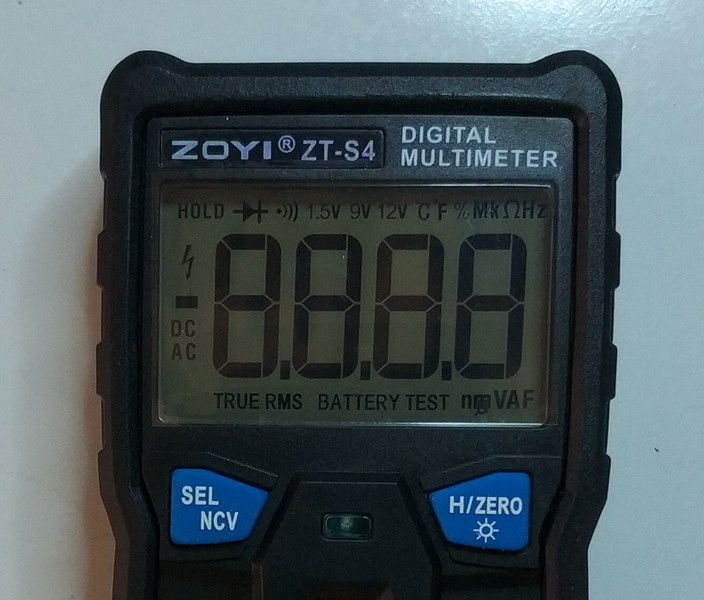

11、抓拍开机瞬间显示的信息

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image026.jpg

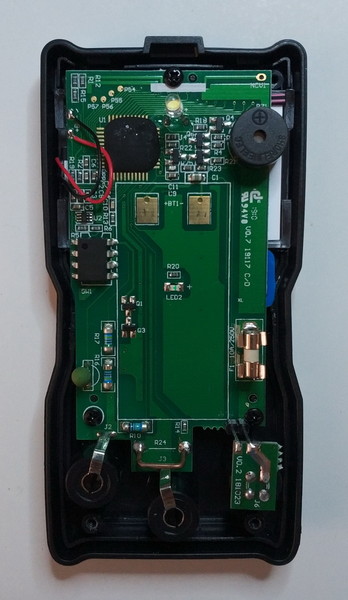

12、拆开外壳看看内部做工

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image028.jpg

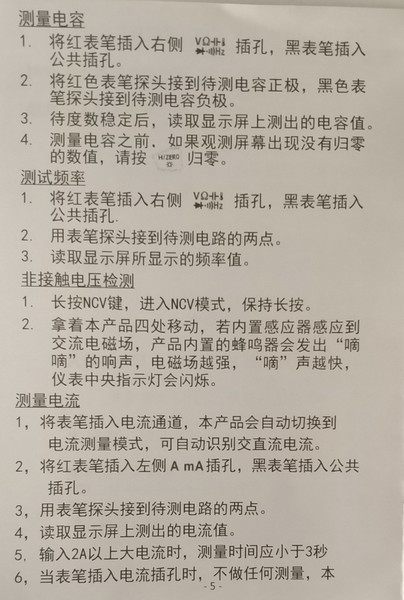

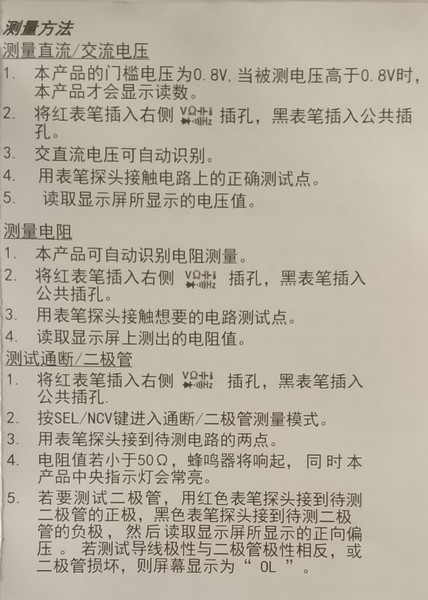

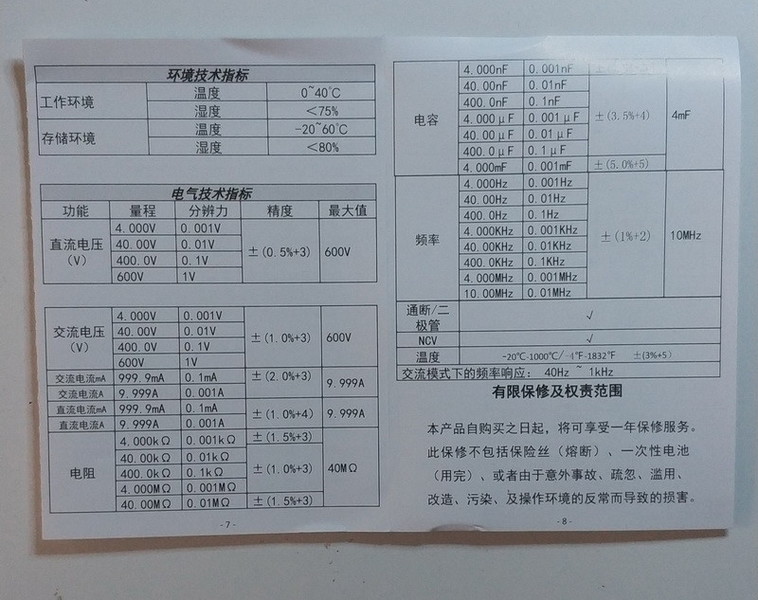

13、产品技术指标

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image030.jpg

14、0.8V门槛电压，也就是说低于0.8V不作为电压测量，这一点后面有测试

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image032.jpg

15、电容档归零 这个功能好多其它万用表都不具备，尤其是测量皮法级小容量很重要，后面有测评

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image034.jpg

二、电压

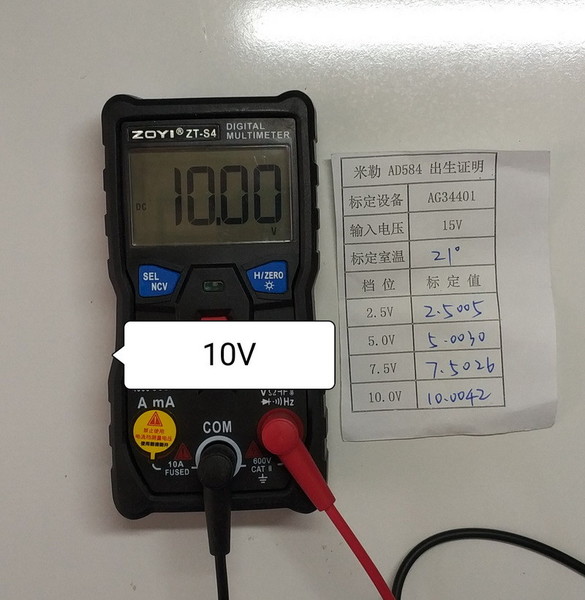

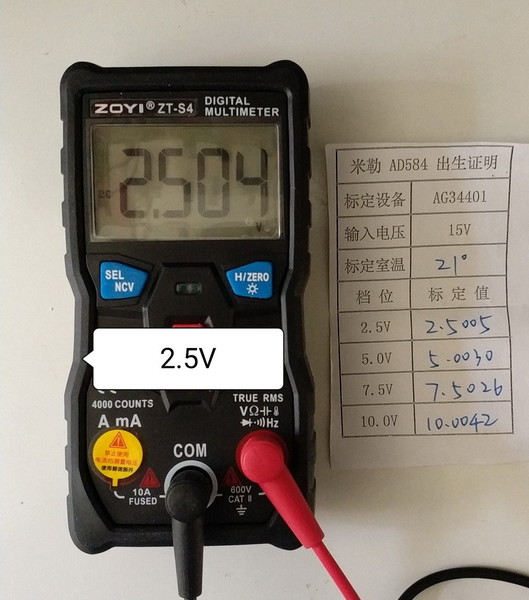

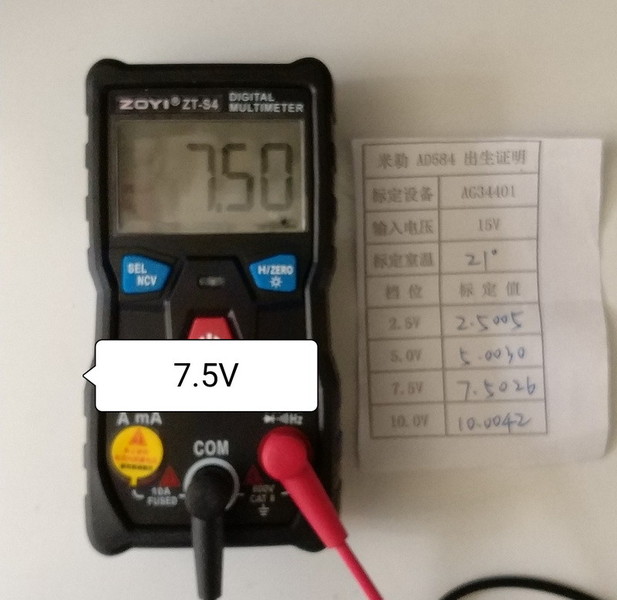

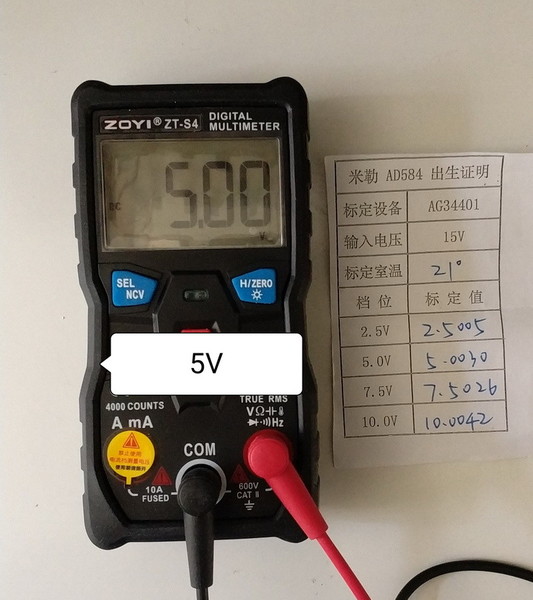

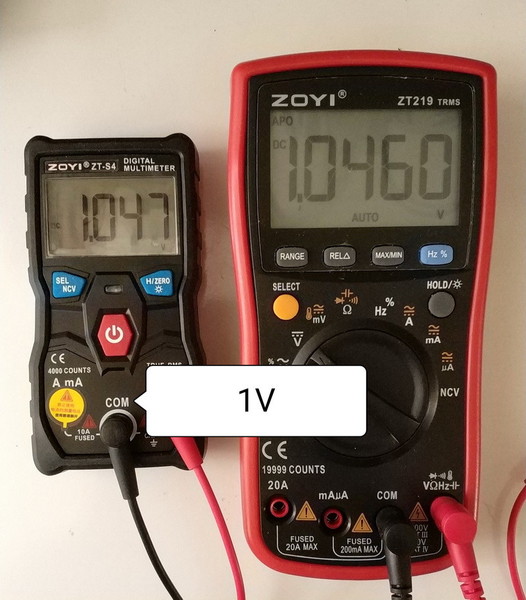

1、AD584基准测试对比，可以看到测量数值比较准确

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image036.jpgfile:///D:/Personal/Temp/msohtmlclip1/01/clip_image038.jpgfile:///D:/Personal/Temp/msohtmlclip1/01/clip_image040.jpgfile:///D:/Personal/Temp/msohtmlclip1/01/clip_image042.jpg

2、门槛电压测试

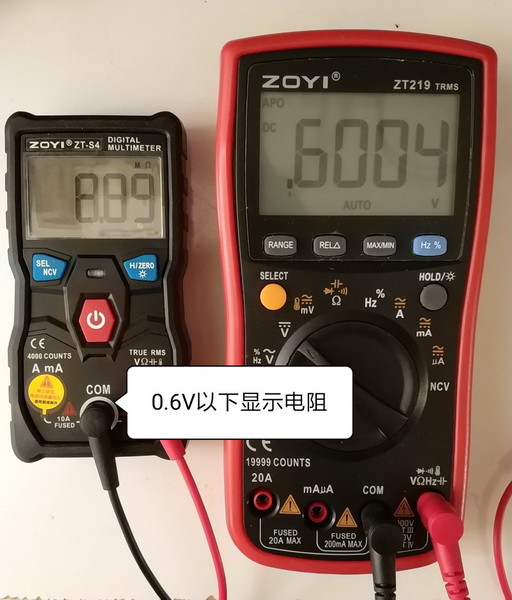

（1）、测量电压低于0.6V时显示电阻特性

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image044.jpg

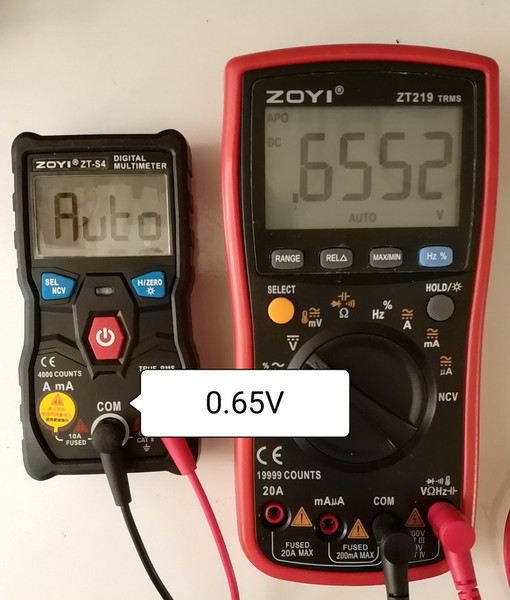

（2）、测量电压为0.65V时开始显示AUTO，0.65V-0.8V这段区间应该是切换电压、电阻档位判断

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image046.jpg

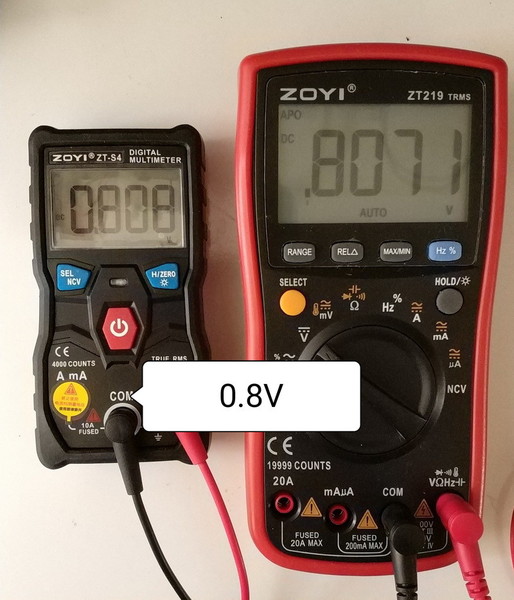

（3）、测量电压为0.8V时，屏幕显示电压0.8V

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image048.jpg

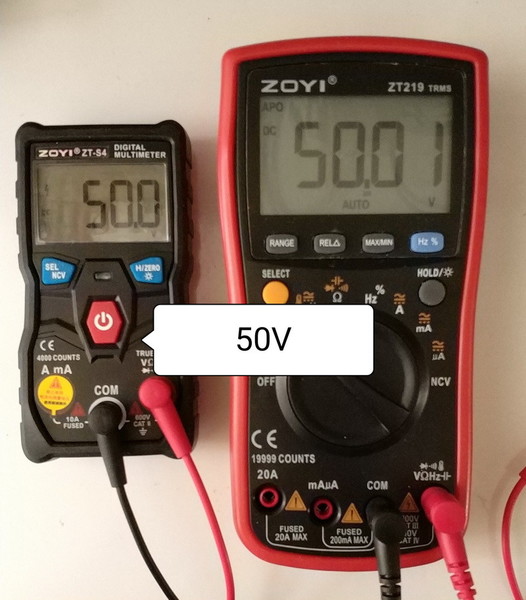

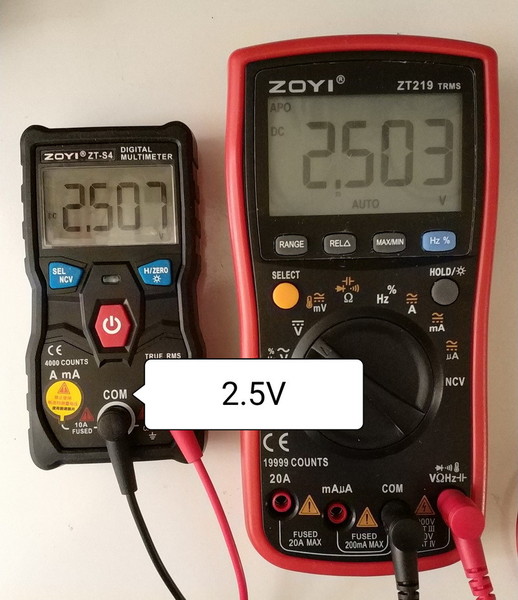

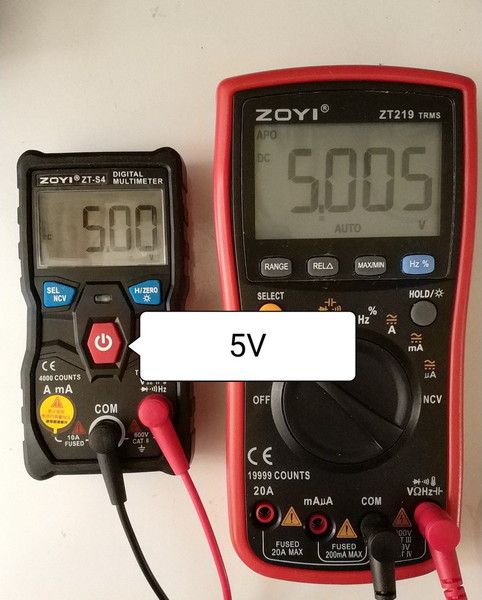

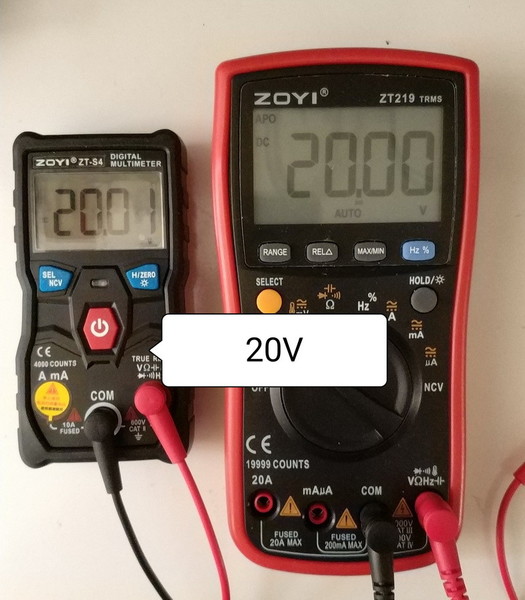

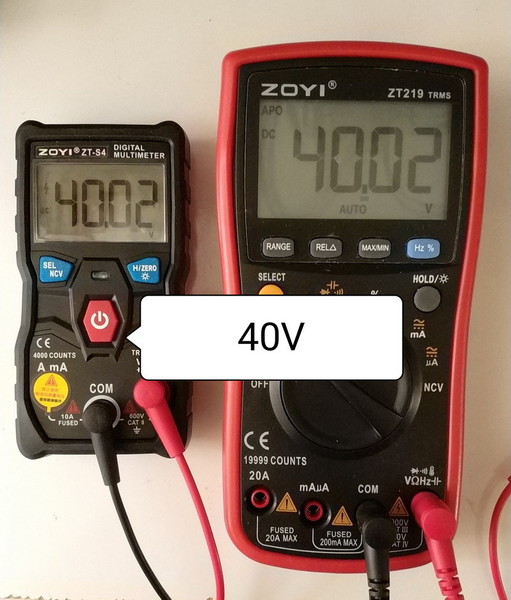

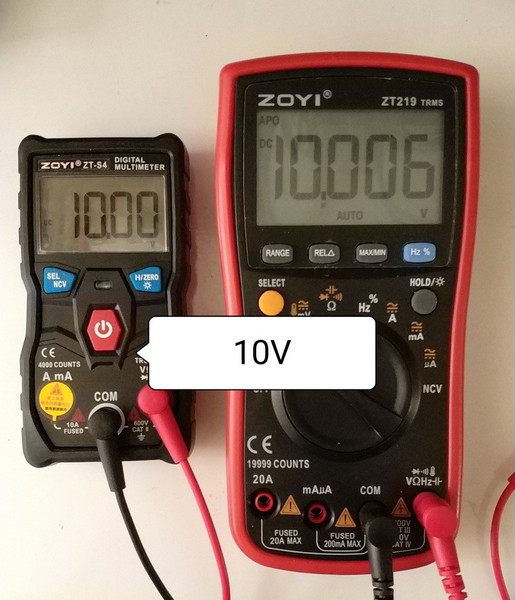

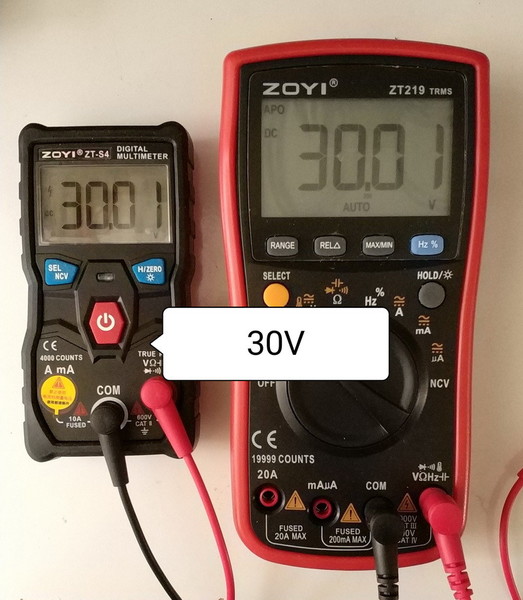

3、与ZT-219对比测试，说明：此测试只是使用可调稳压电源输出，以ZT-219测得的数值为依据来进行参照对比

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image050.jpgfile:///D:/Personal/Temp/msohtmlclip1/01/clip_image052.jpgfile:///D:/Personal/Temp/msohtmlclip1/01/clip_image054.jpgfile:///D:/Personal/Temp/msohtmlclip1/01/clip_image056.jpgfile:///D:/Personal/Temp/msohtmlclip1/01/clip_image058.jpgfile:///D:/Personal/Temp/msohtmlclip1/01/clip_image060.jpgfile:///D:/Personal/Temp/msohtmlclip1/01/clip_image062.jpgfile:///D:/Personal/Temp/msohtmlclip1/01/clip_image064.jpg

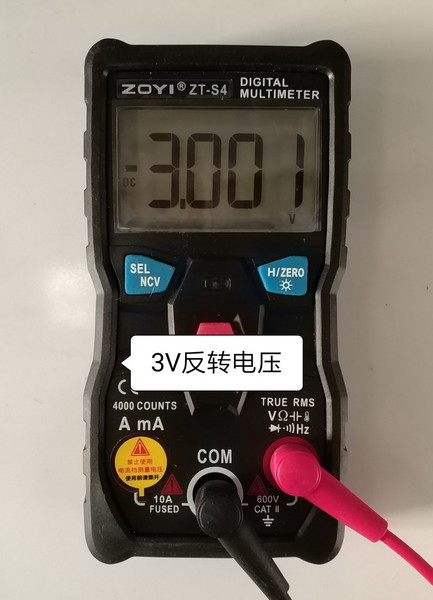

4、反转电压测试，有些万用表反转电压有些偏差，S4表现一致

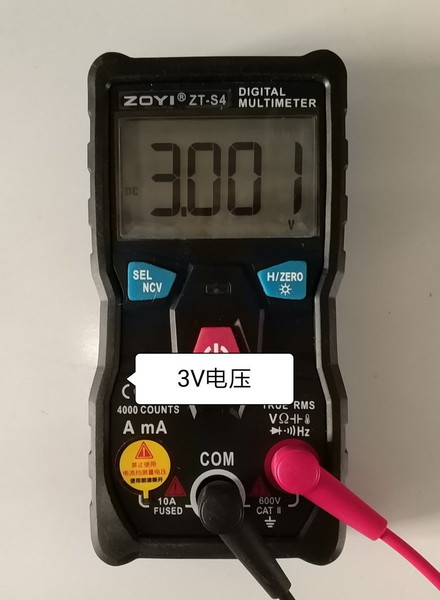

（1）、3V电压

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image066.jpg

（2）、对调表笔测试反转电压

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image068.jpg

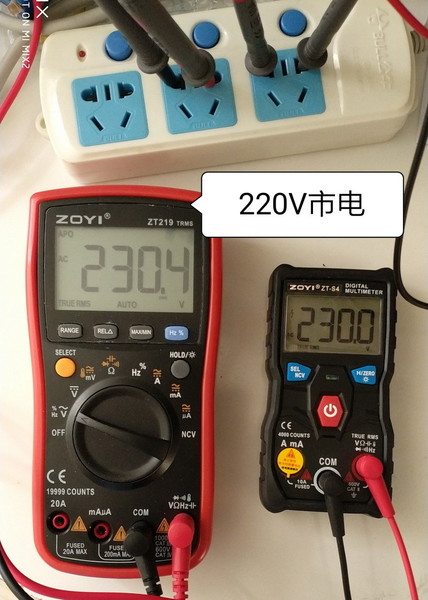

5、220V市电测量

（1）、市电电压

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image070.jpg

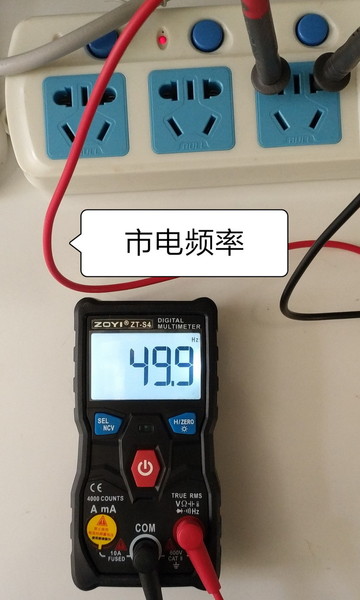

（2）、市电频率

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image072.jpg

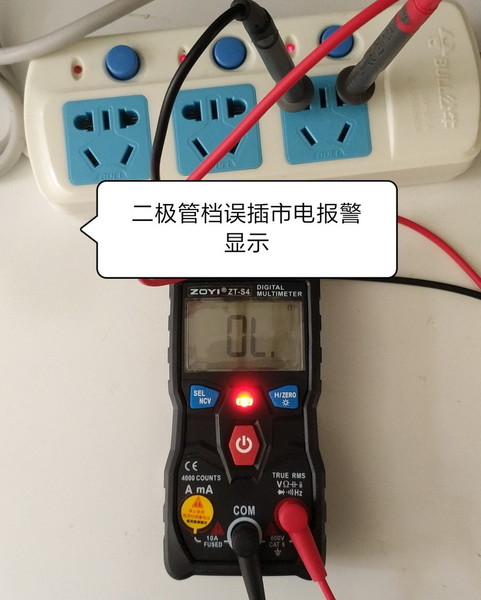

6、二极管档误测市电测试   用二极管档测试220V市电，万用表给出声光报警，从这个测试中可以看出智能防烧设计很实用，可以有效减少烧表情况发生

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image074.jpg

三、二极管档测试

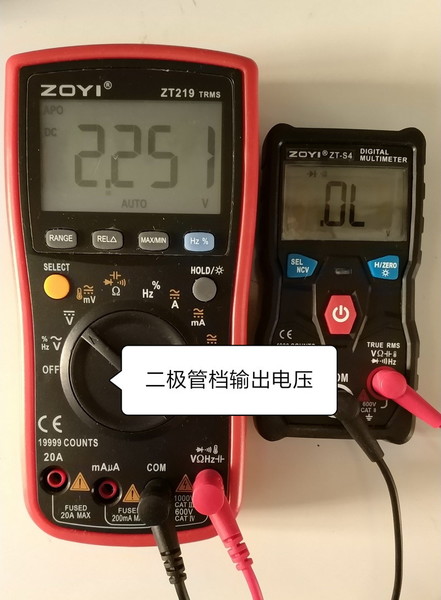

       对于常用二极管档测量发光二极管的朋友可能比较失望，该表二极管档电压输出只有2.25V，这个电压像蓝、白等发光管是点不亮的，这点设计也略有遗憾

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image076.jpg

四、电流挡测试

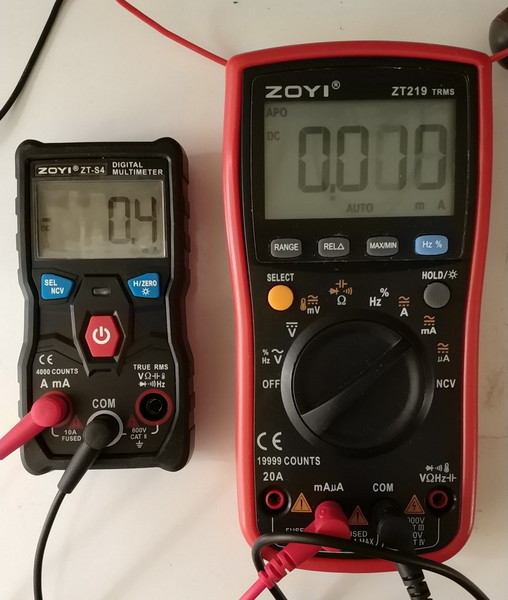

   电流档测试，发现小电流当偏差较大，和0.8V门槛电压类似，小于0.8毫安以下电流无法测量。0.8毫安开始显示电流，但误差较大，50毫安以上时才相对比较可靠

1、0.01毫安时显示数字乱跳，感觉应该是感应引起的无意义数字

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image078.jpg

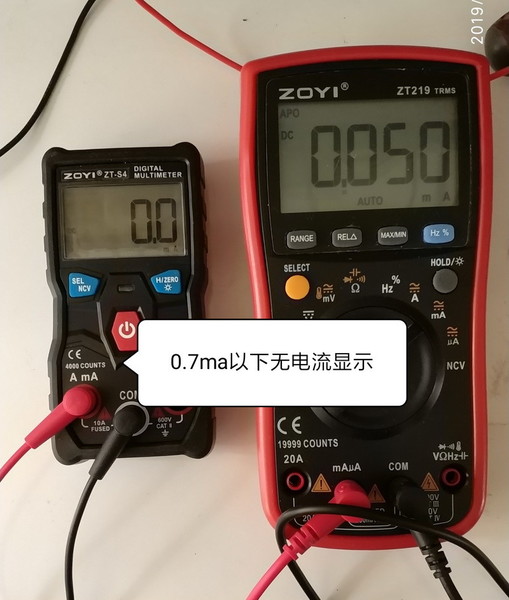

2、0.05毫安时数字为0，无电流显示

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image080.jpg

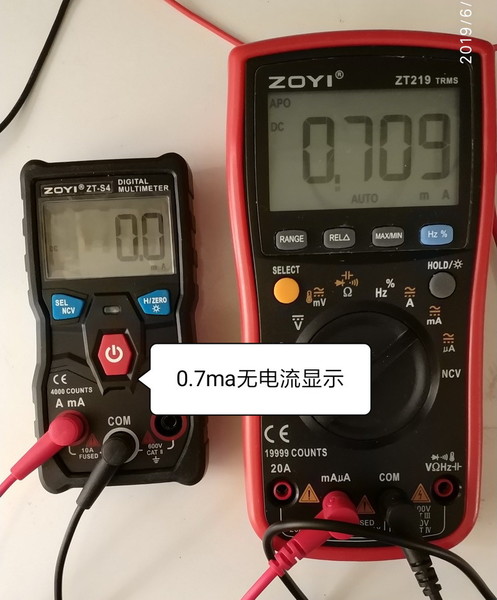

3、0.7毫安时电流档依然无显示

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image082.jpg

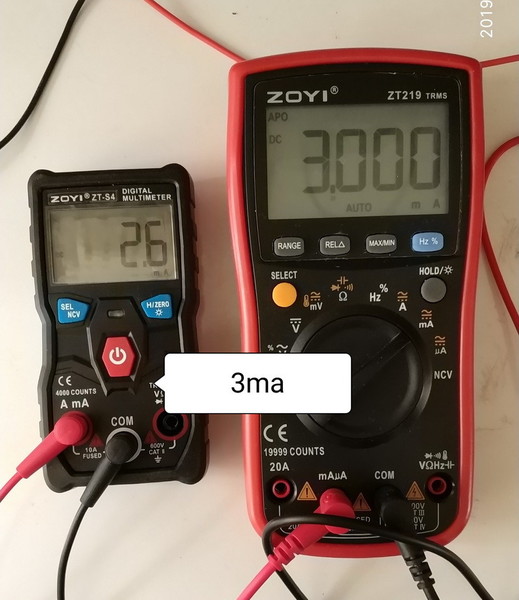

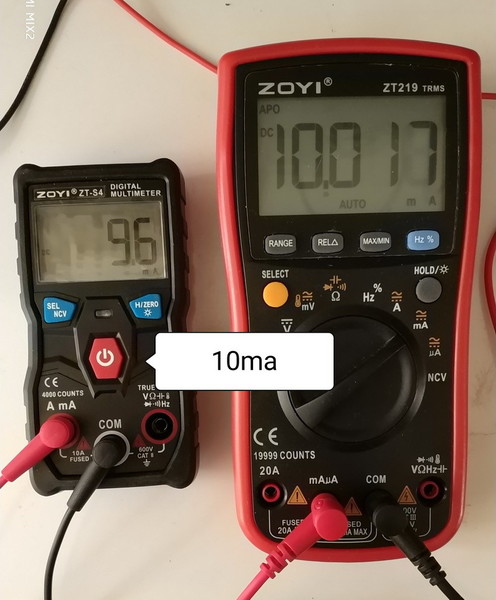

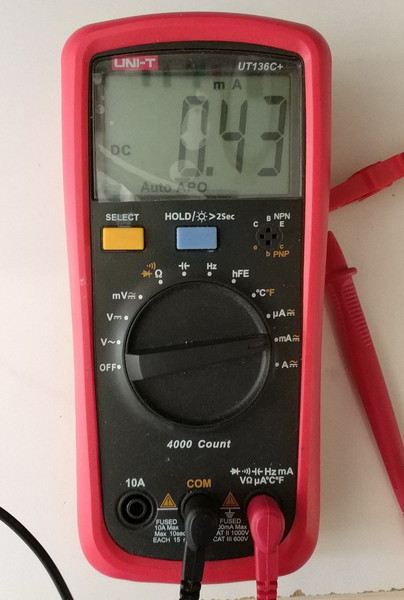

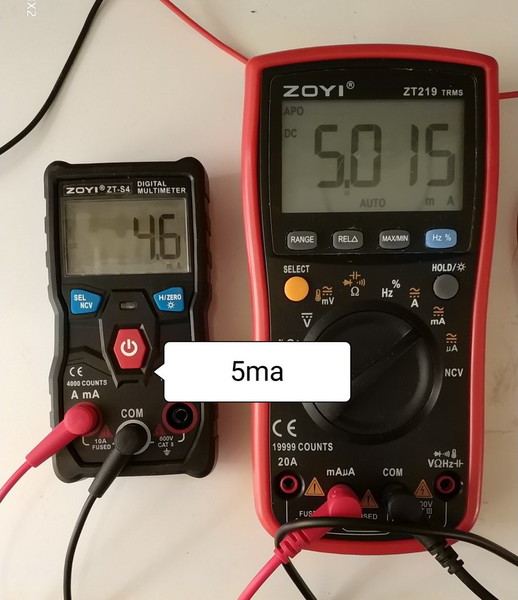

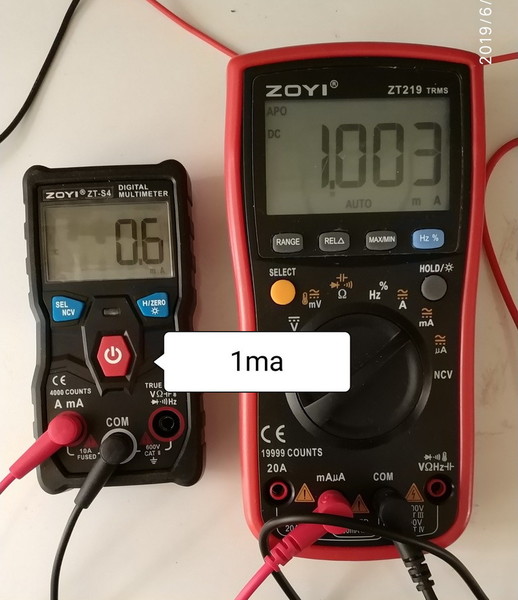

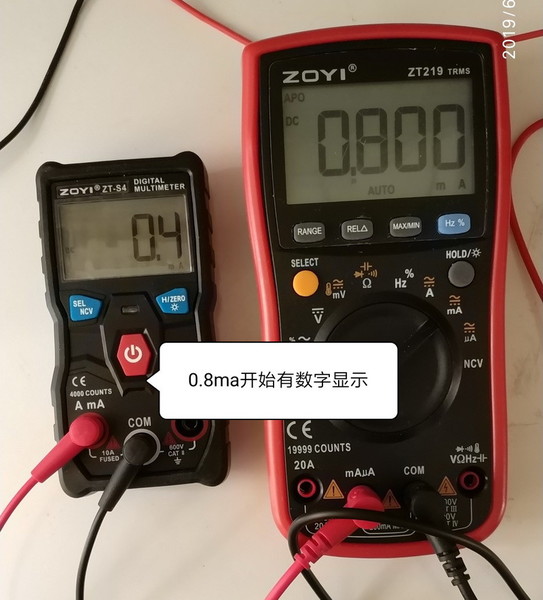

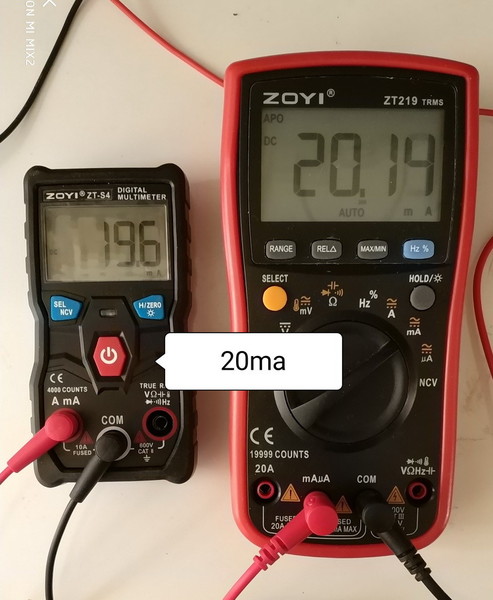

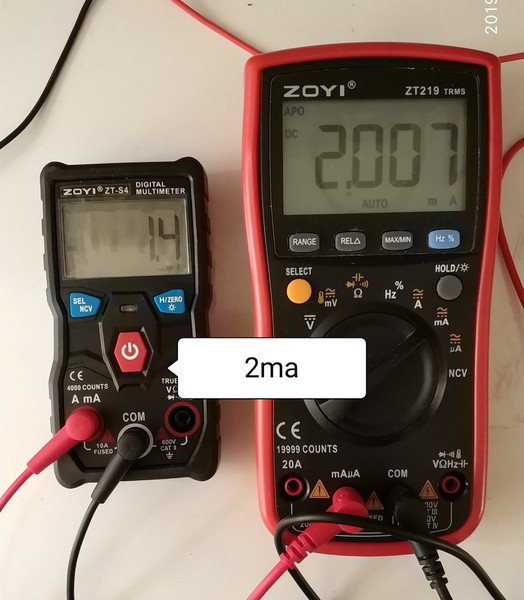

4、0.8毫安时开始显示电流数字，但误差较大，下面是小电流对比测试图

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image084.jpgfile:///D:/Personal/Temp/msohtmlclip1/01/clip_image086.jpg

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image088.jpg

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image090.jpgfile:///D:/Personal/Temp/msohtmlclip1/01/clip_image092.jpg

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image094.jpgfile:///D:/Personal/Temp/msohtmlclip1/01/clip_image096.jpg

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image098.jpg

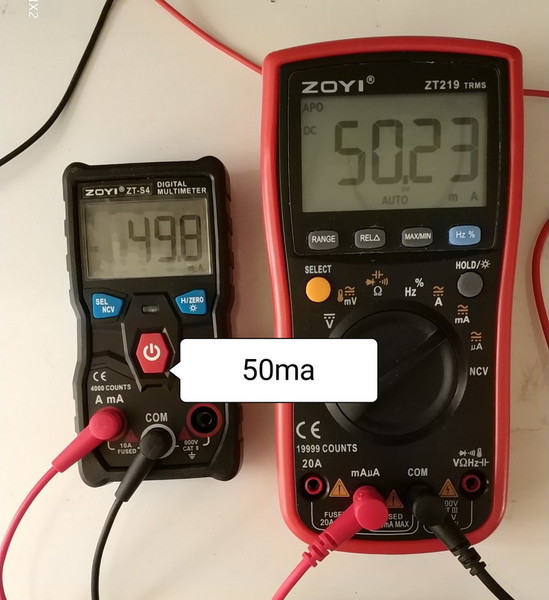

5、50毫安电流时。测试数值与ZT219开始接近

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image100.jpg

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image102.jpg

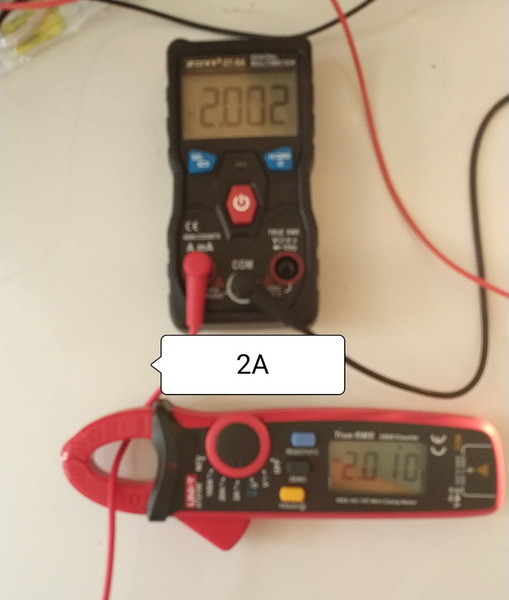

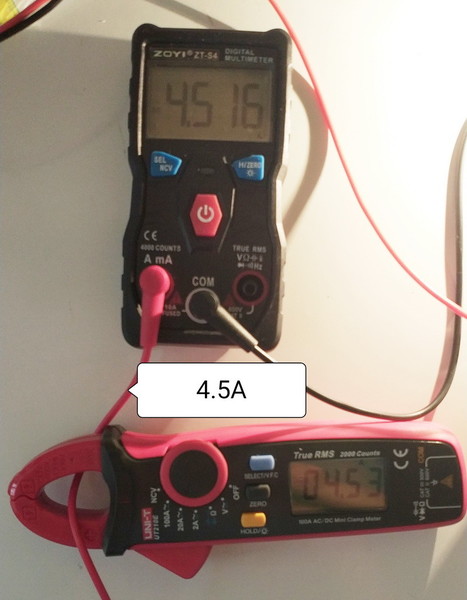

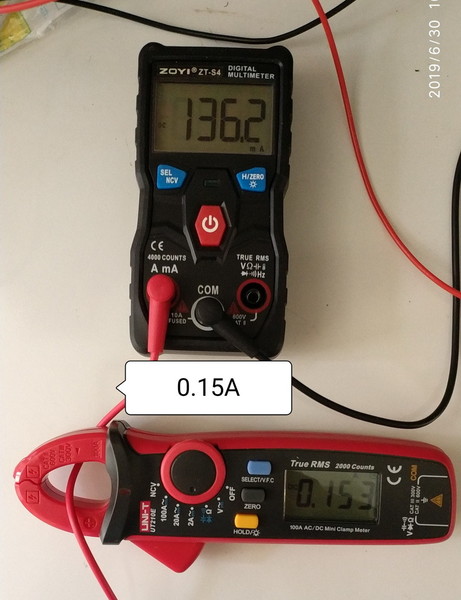

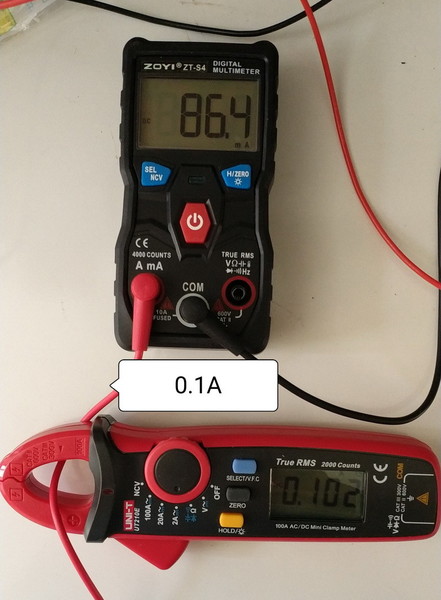

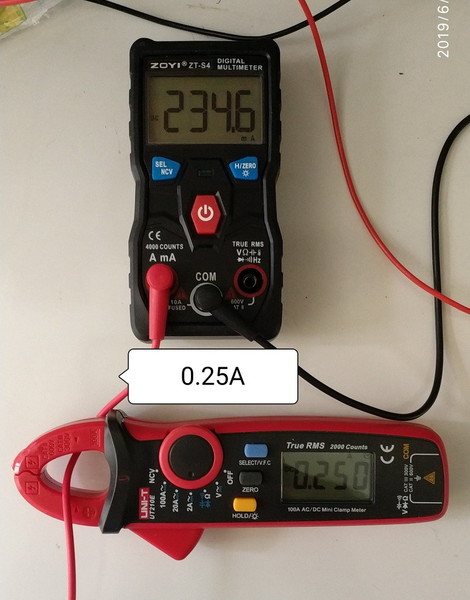

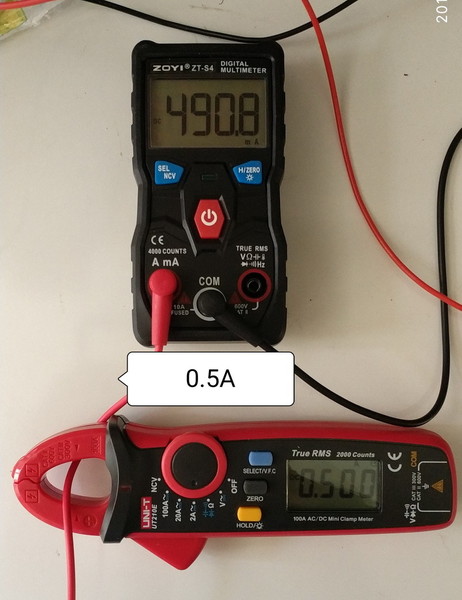

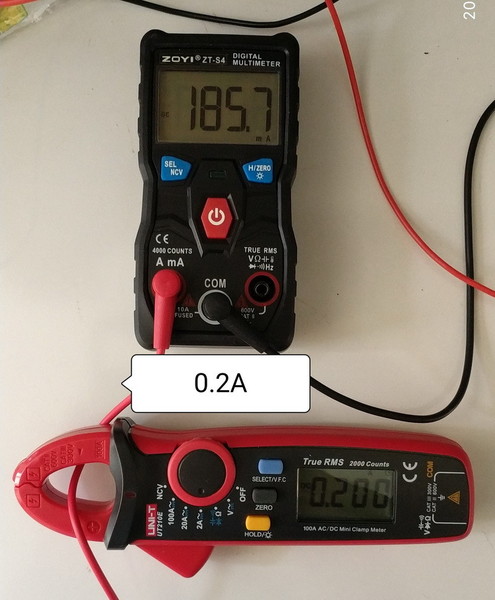

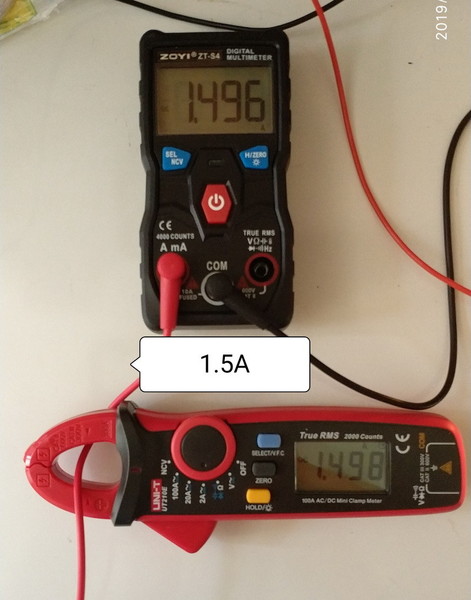

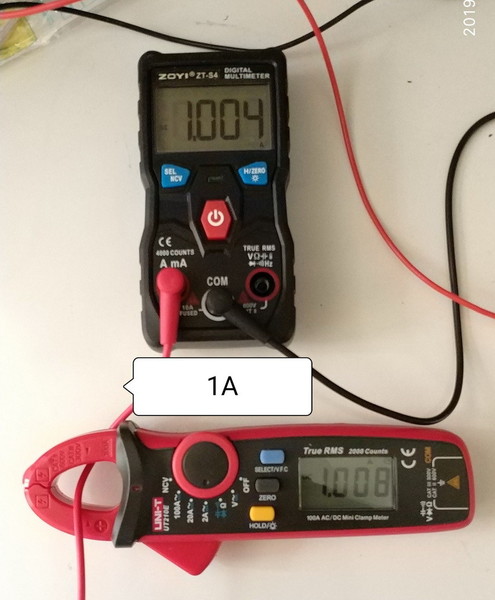

6、与优利德UT210E对比数据

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image104.jpg

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image106.jpg

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image108.jpg

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image110.jpg

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image112.jpg

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image114.jpg

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image116.jpg

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image118.jpgfile:///D:/Personal/Temp/msohtmlclip1/01/clip_image120.jpg

五、电阻测试

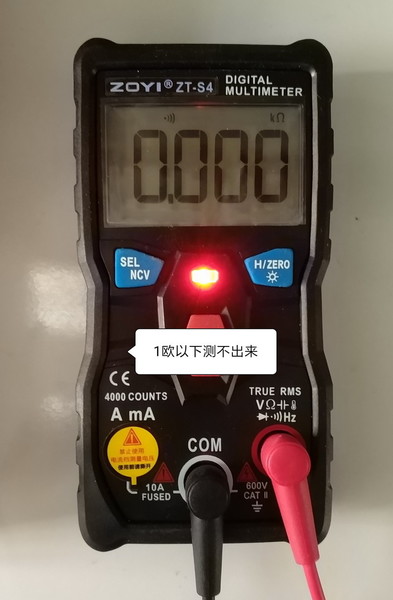

          测试说明：ZT-S4电阻档由于以K为计量单位，且无手动挡，所以，最小分辨率为1欧姆。经过测试，S4万用表对于1欧以下的电阻无法显示，下面是ZT-S4与ZT-219的对比测试，测试电阻为3瓦五色环1%精度的金属膜电阻。

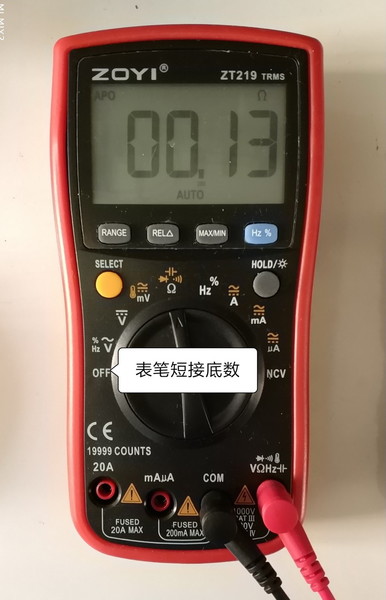

1、测试前分别将S4与ZT-219表笔短接，测得二款表电阻档底数分别为0和0.13欧，所以ZT-219小电阻挡测得的数字要减去0.13的底数

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image122.jpgfile:///D:/Personal/Temp/msohtmlclip1/01/clip_image124.jpg

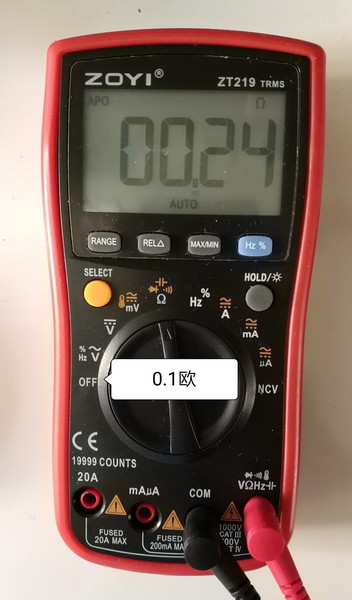

2、测试0.1欧姆电阻，S4显示0，测不出来，219可以测出0.11欧

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image126.jpg

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image128.jpg

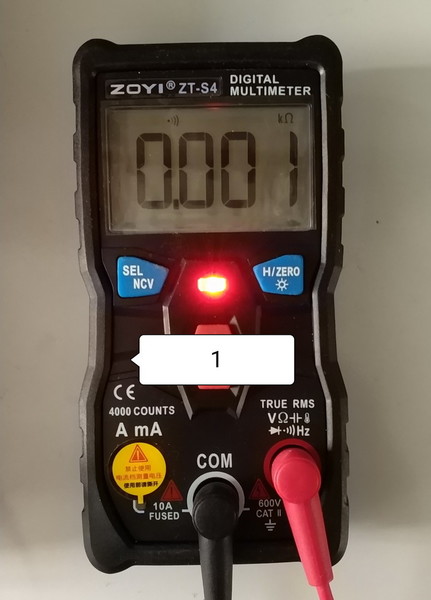

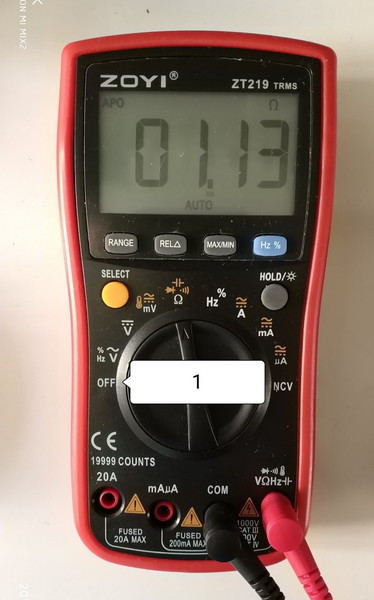

3、1欧姆

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image130.jpgfile:///D:/Personal/Temp/msohtmlclip1/01/clip_image132.jpg

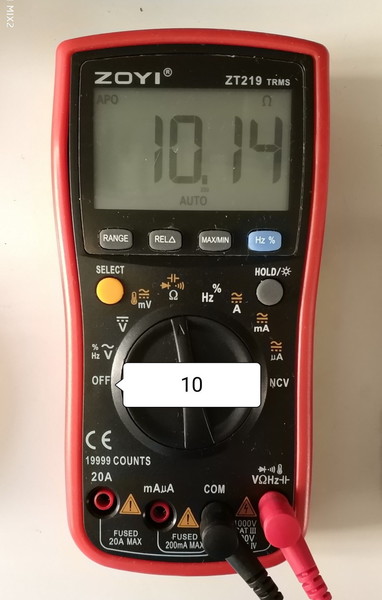

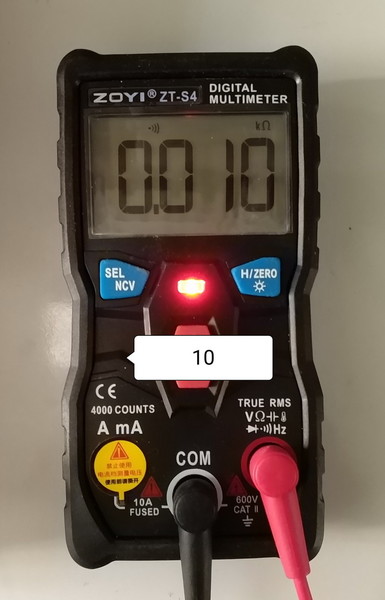

4、10欧姆

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image134.jpgfile:///D:/Personal/Temp/msohtmlclip1/01/clip_image136.jpg

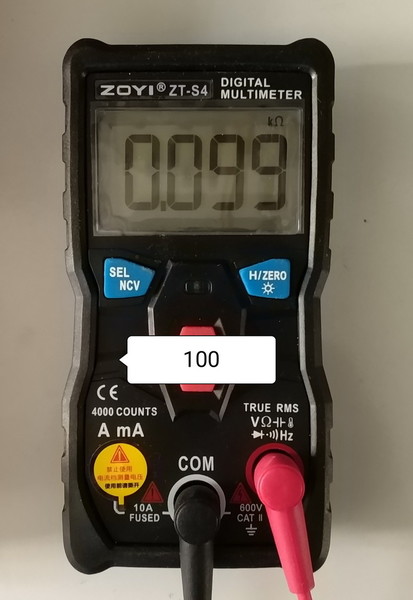

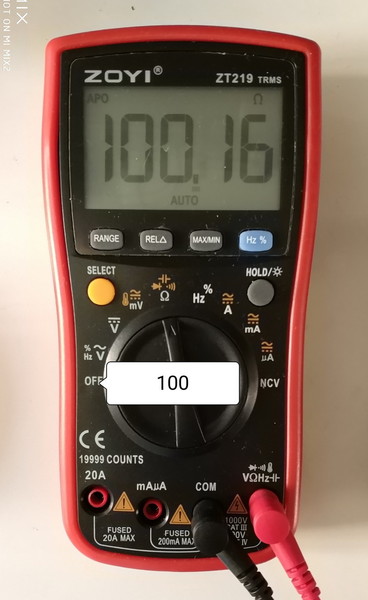

5、100欧姆

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image138.jpg

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image140.jpg

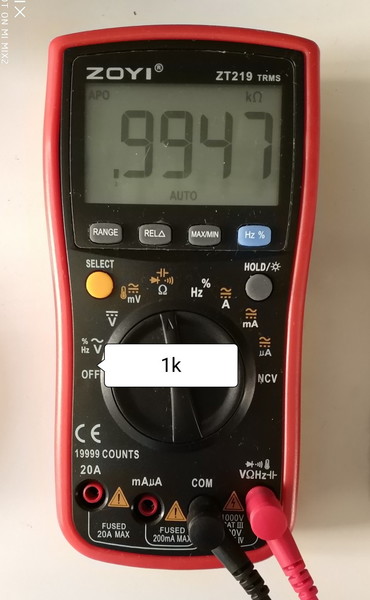

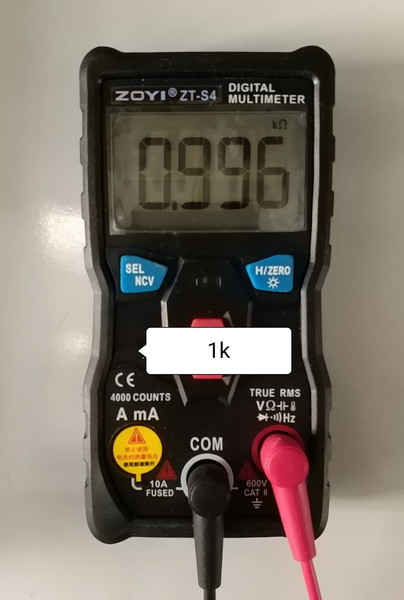

6、1000欧姆

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image142.jpgfile:///D:/Personal/Temp/msohtmlclip1/01/clip_image144.jpg

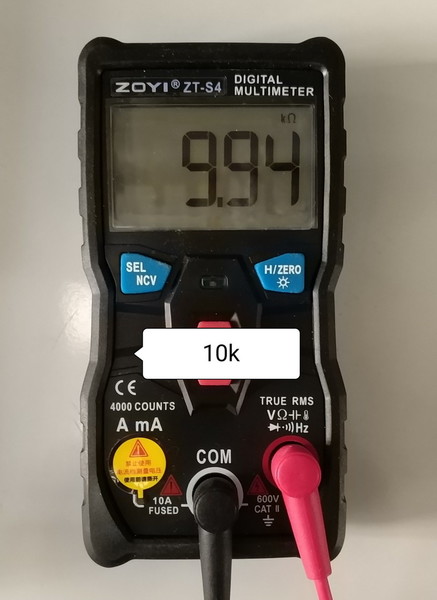

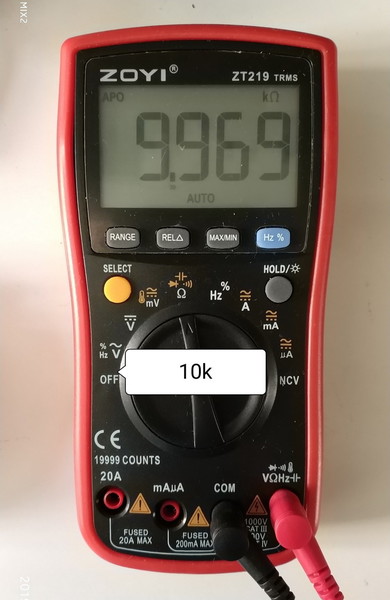

7、10K

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image146.jpgfile:///D:/Personal/Temp/msohtmlclip1/01/clip_image148.jpg

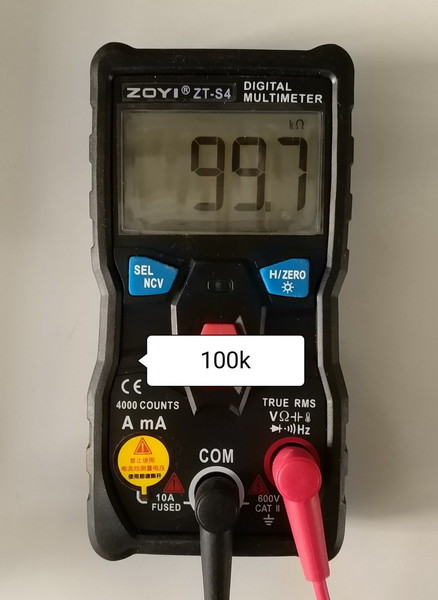

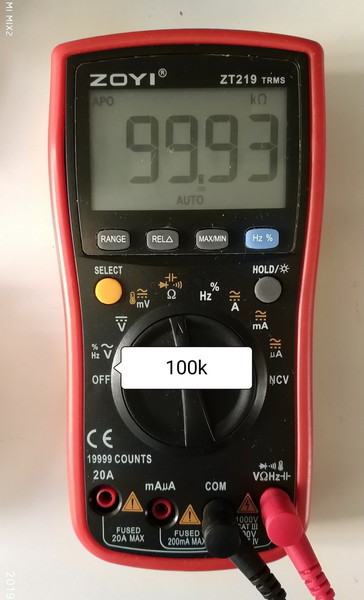

8、100K

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image150.jpgfile:///D:/Personal/Temp/msohtmlclip1/01/clip_image152.jpg

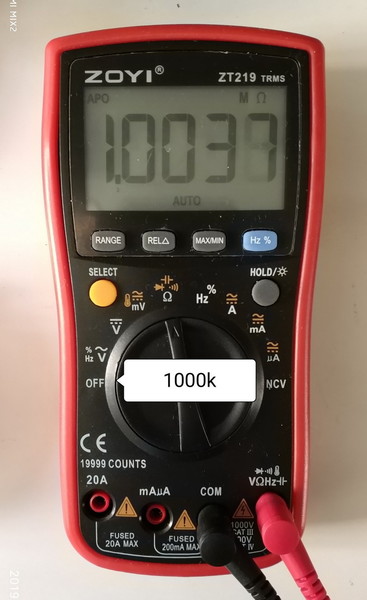

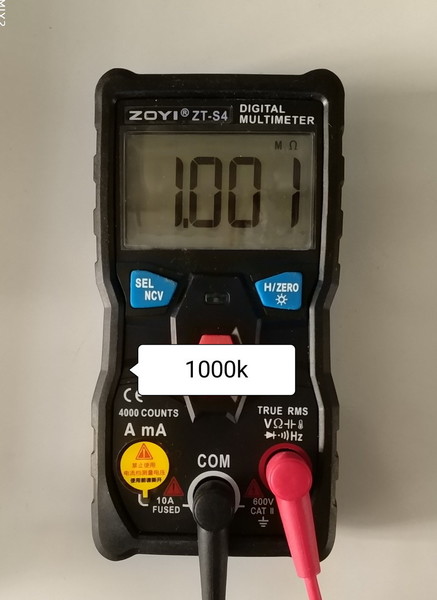

9、1000K

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image154.jpgfile:///D:/Personal/Temp/msohtmlclip1/01/clip_image156.jpg

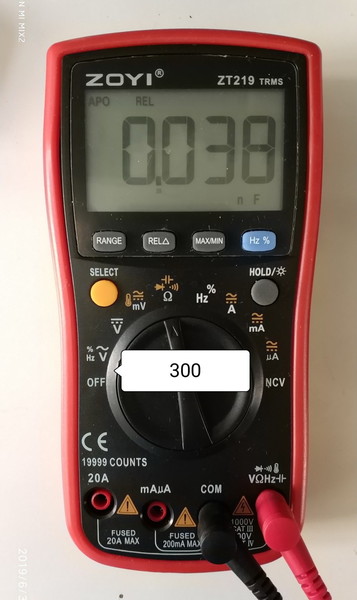

六、电容测试

       电容档测试给我带来意外的惊喜，S4测试小电容的能力非常好，该表不仅有其他一些万用表不具备的去除电容档底数的功能，而且测试结果非常好，小电容档去除底数功能对于测试小电容非常有用，经过测试，我最小测试到5皮法电容，虽然没有电桥对比，但根据测试样品上的容量标识，感觉比ZT-219还靠谱一些，下面是测试结果，供参考。

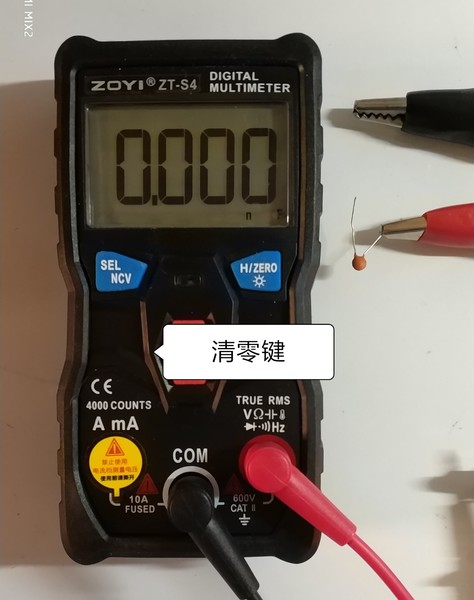

     1、测试小电容的时候，两款表都做了归0处理



file:///D:/Personal/Temp/msohtmlclip1/01/clip_image158.jpg

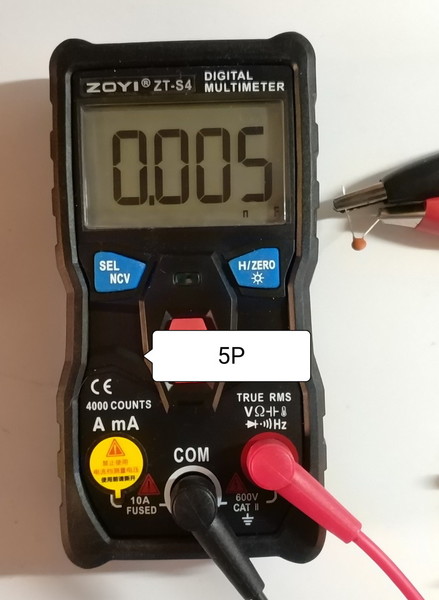

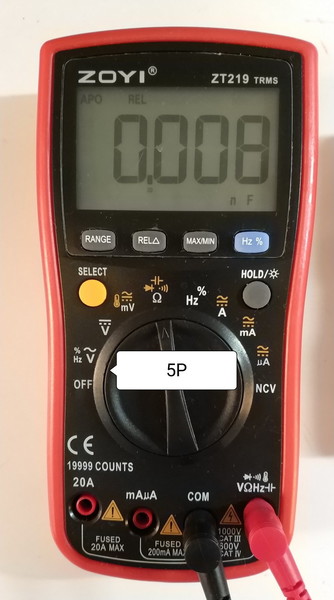

2、5皮法

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image160.jpgfile:///D:/Personal/Temp/msohtmlclip1/01/clip_image162.jpg

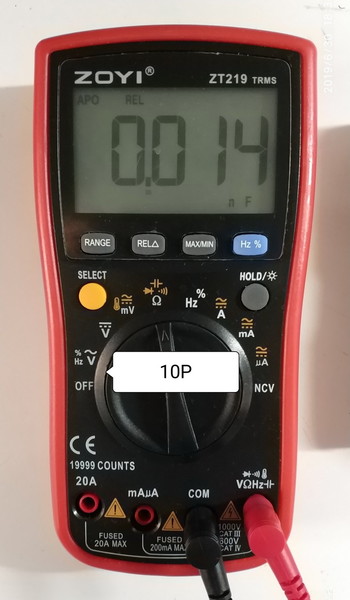

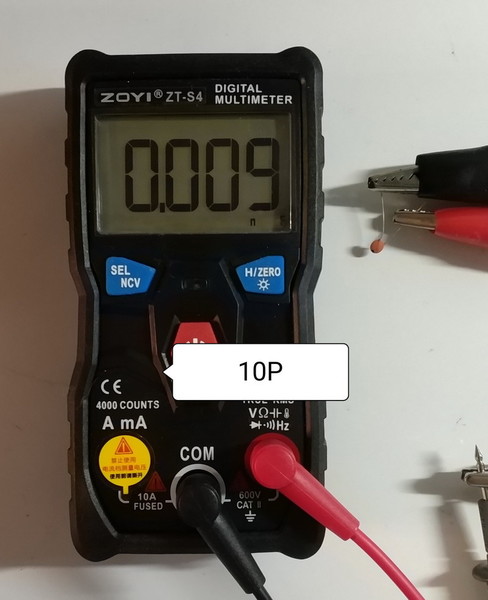

3、10皮法

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image164.jpgfile:///D:/Personal/Temp/msohtmlclip1/01/clip_image166.jpg

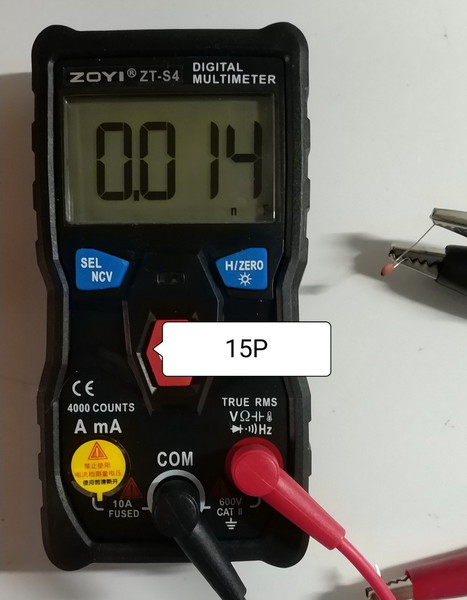

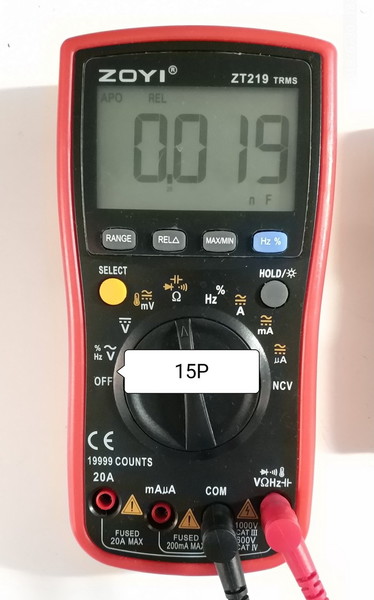

4、15皮法

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image168.jpgfile:///D:/Personal/Temp/msohtmlclip1/01/clip_image170.jpg

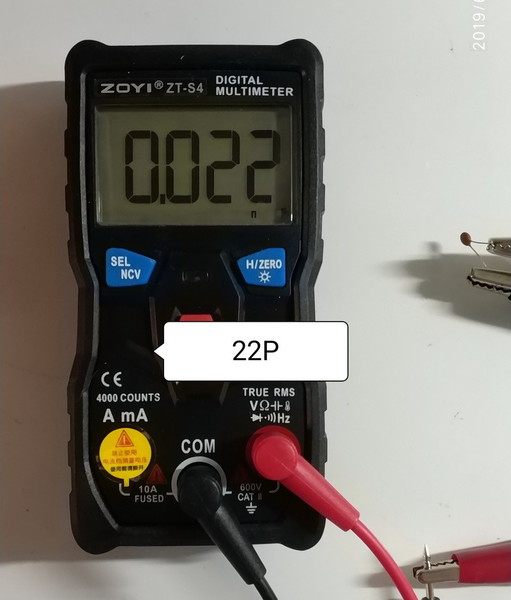

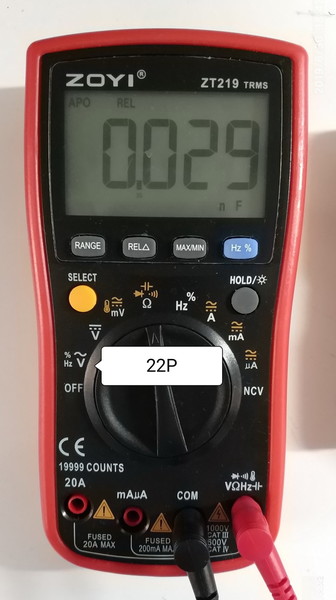

5、22皮法

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image172.jpgfile:///D:/Personal/Temp/msohtmlclip1/01/clip_image174.jpg

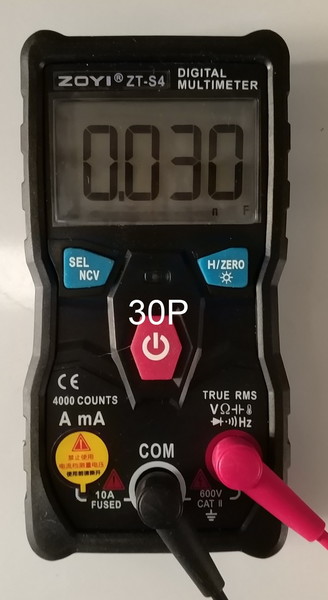

6、30皮法

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image176.jpgfile:///D:/Personal/Temp/msohtmlclip1/01/clip_image178.jpg

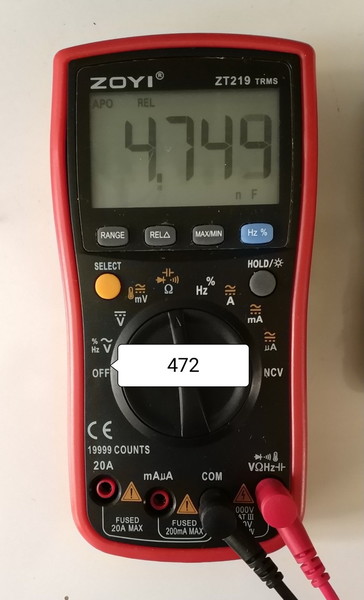

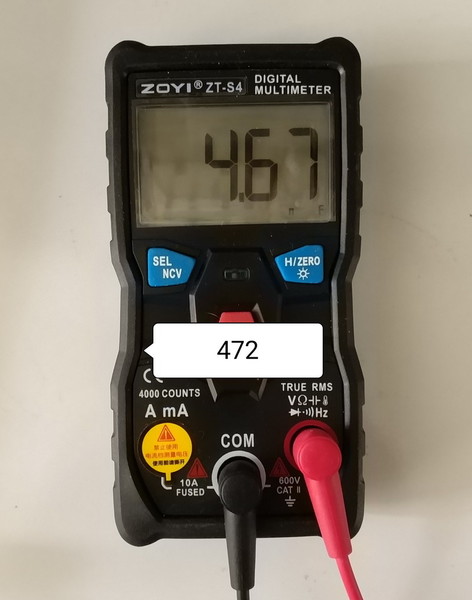

7、472

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image180.jpgfile:///D:/Personal/Temp/msohtmlclip1/01/clip_image182.jpg

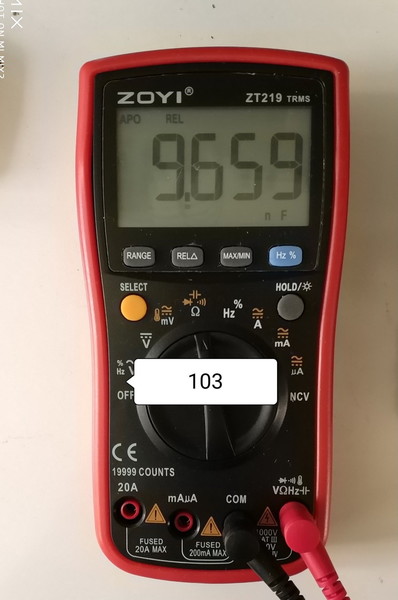

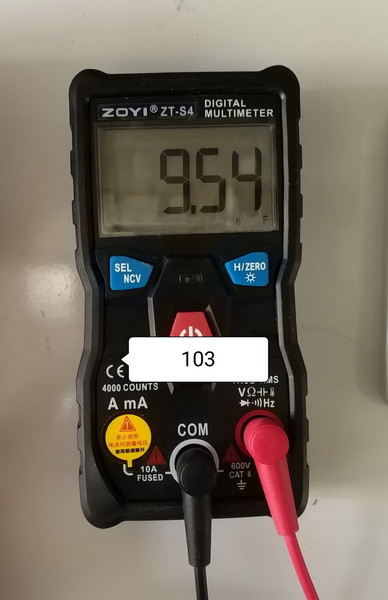

8、103

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image184.jpgfile:///D:/Personal/Temp/msohtmlclip1/01/clip_image186.jpg

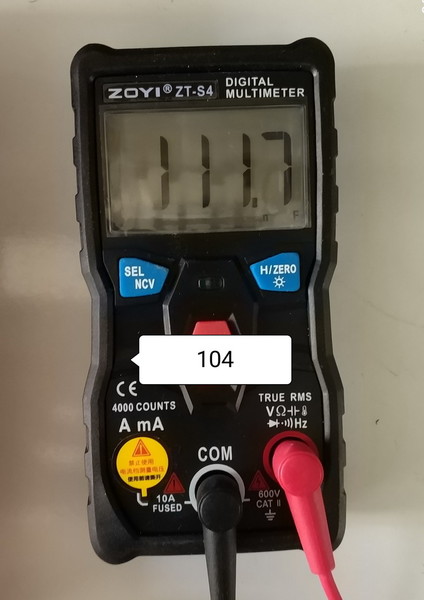

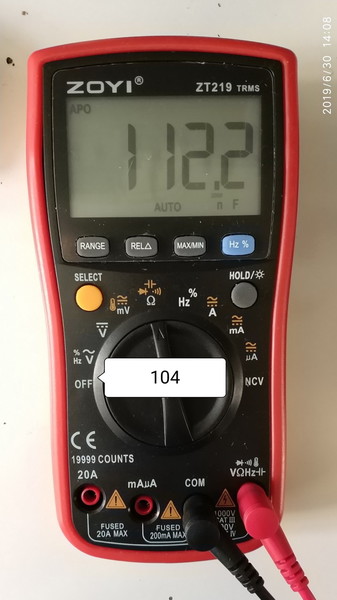

9、104

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image188.jpgfile:///D:/Personal/Temp/msohtmlclip1/01/clip_image190.jpg

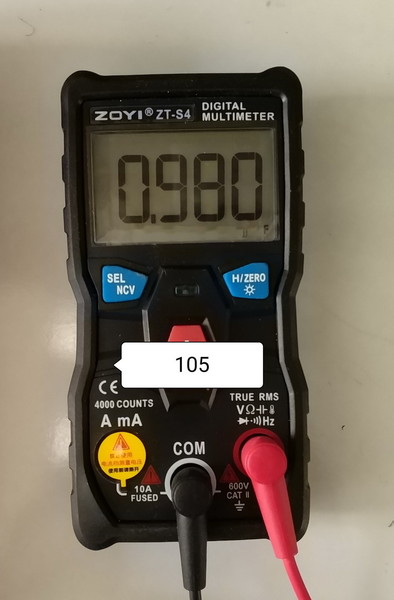

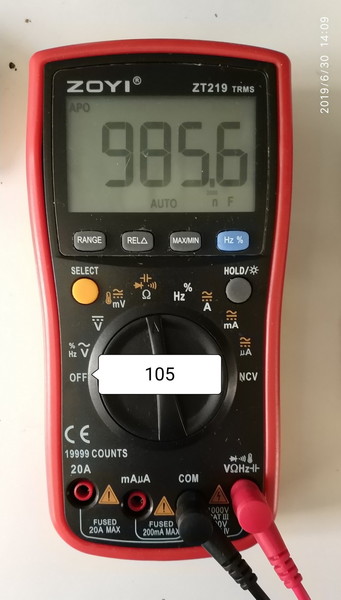

10、105

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image192.jpgfile:///D:/Personal/Temp/msohtmlclip1/01/clip_image194.jpg

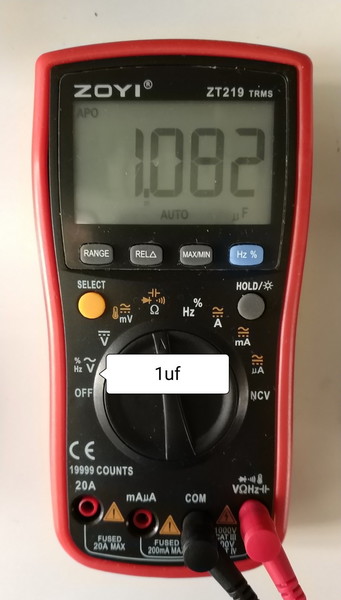

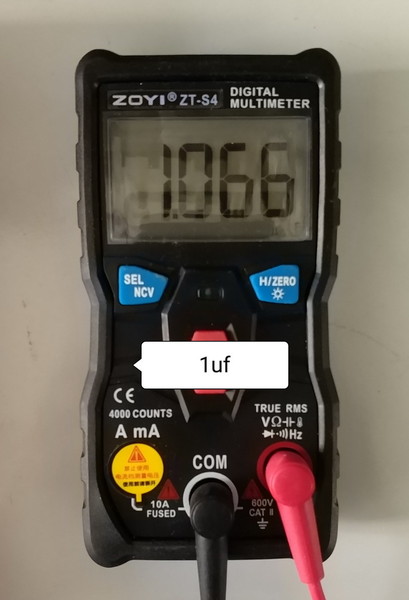

11、1微法电解电容

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image196.jpgfile:///D:/Personal/Temp/msohtmlclip1/01/clip_image198.jpg

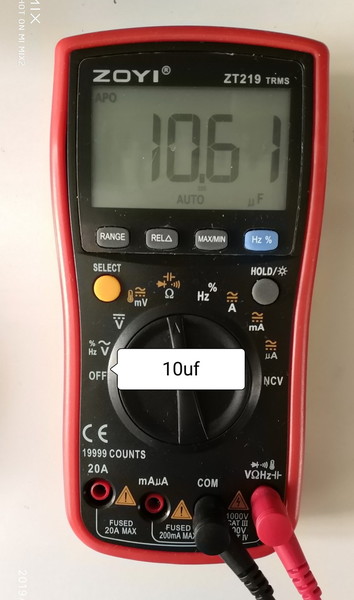

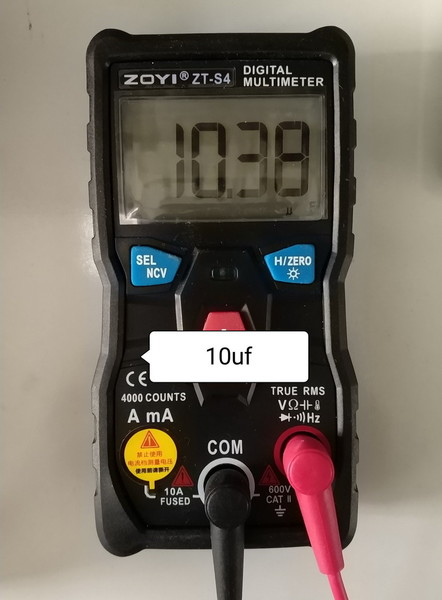

12、10微法电解电容

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image200.jpgfile:///D:/Personal/Temp/msohtmlclip1/01/clip_image202.jpg

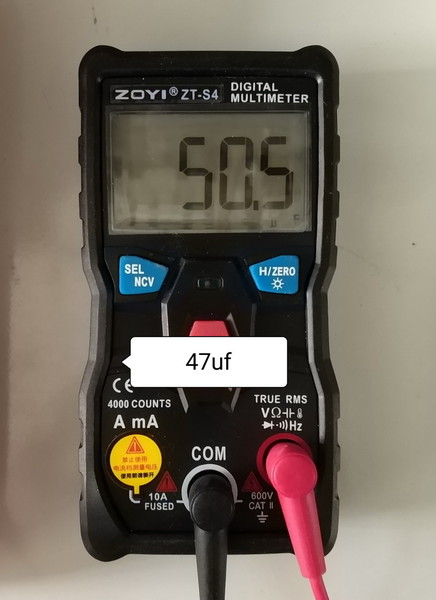

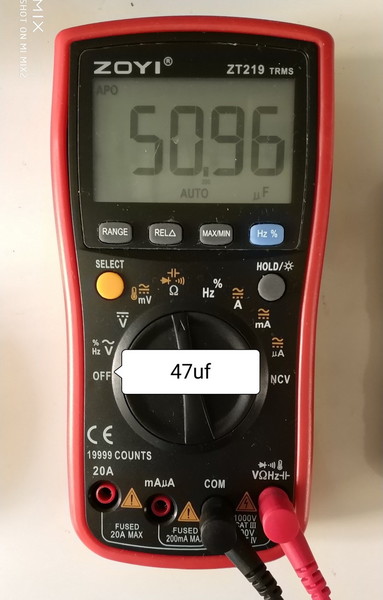

13、47微法电解电容

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image204.jpgfile:///D:/Personal/Temp/msohtmlclip1/01/clip_image206.jpg

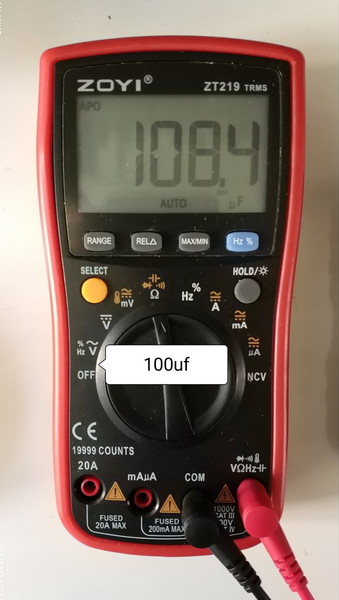

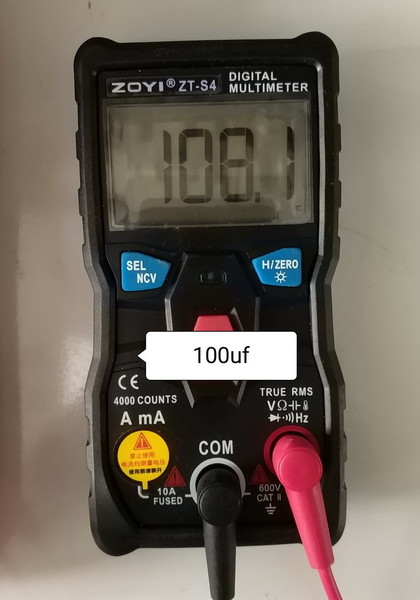

14、100微法电解电容

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image208.jpgfile:///D:/Personal/Temp/msohtmlclip1/01/clip_image210.jpg

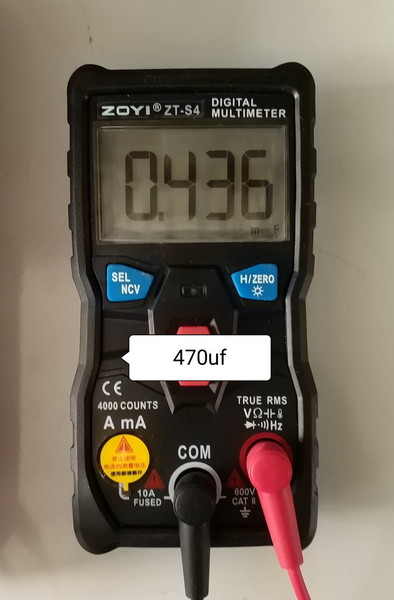

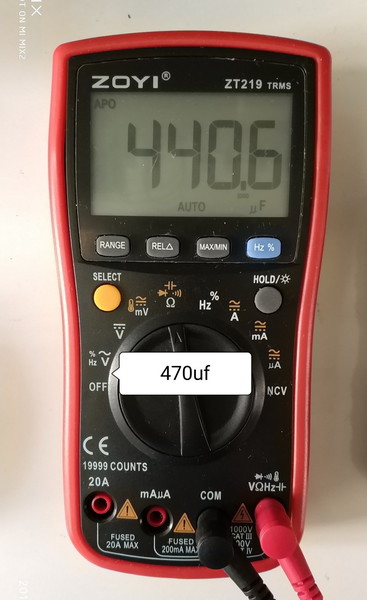

15、470微法电解电容

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image212.jpgfile:///D:/Personal/Temp/msohtmlclip1/01/clip_image214.jpg

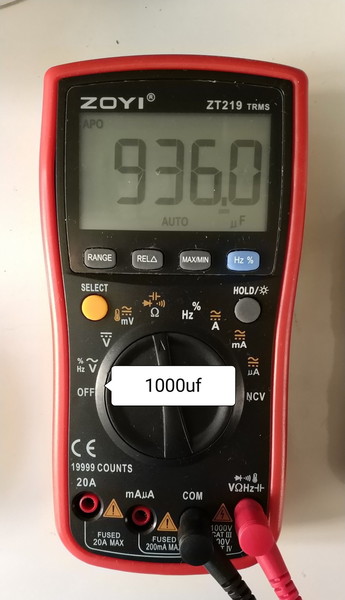

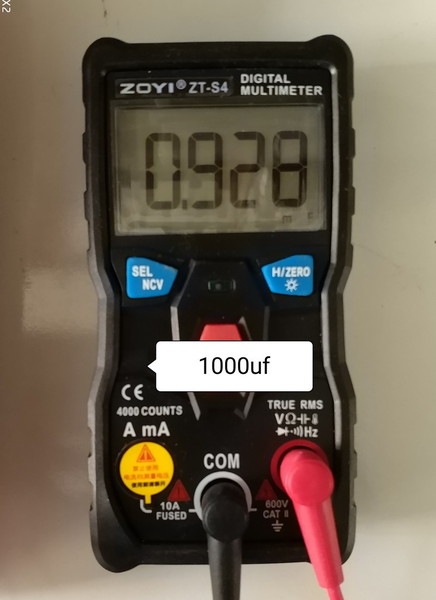

16、1000微法电解电容

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image216.jpgfile:///D:/Personal/Temp/msohtmlclip1/01/clip_image218.jpg

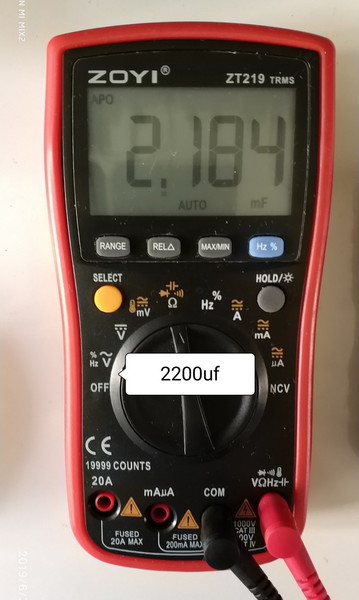

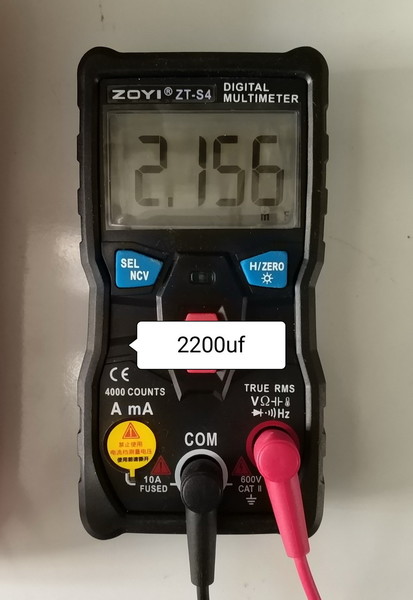

17、2200微法电解电容

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image220.jpgfile:///D:/Personal/Temp/msohtmlclip1/01/clip_image222.jpg

七、温度挡测试

    温度档没有更多介绍的，看图说话吧

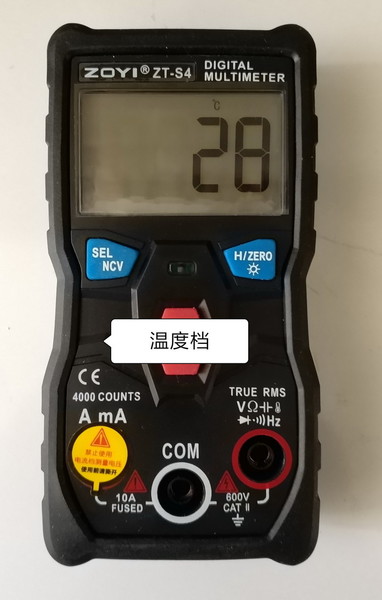

1、未接温度探头时显示室温28度

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image224.jpg

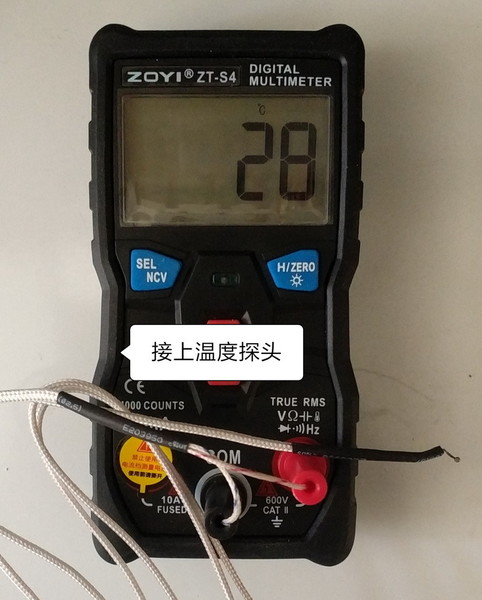

2、接上温度探头依然显示室温28度，表明该表内部在室温下测温还是比较准确的

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image226.jpg

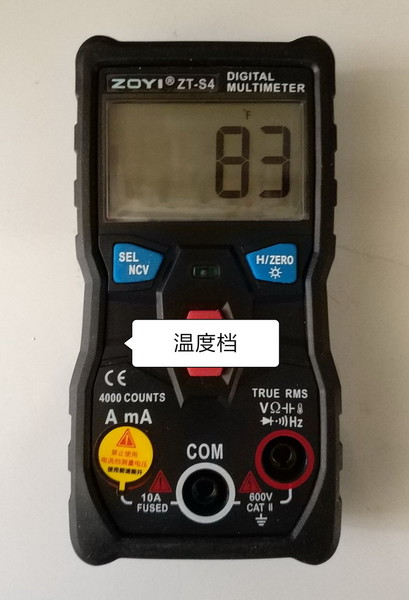

3、切换显示华氏温度

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image228.jpg

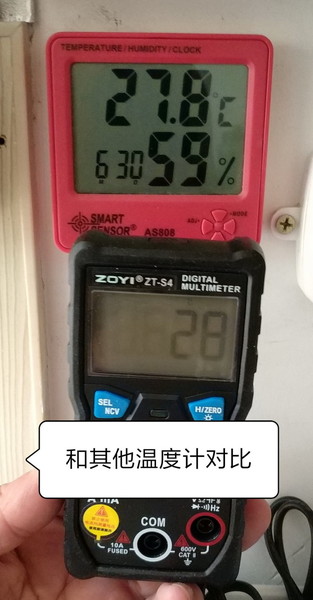

4、与其他温度计比较，相差不大

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image230.jpg

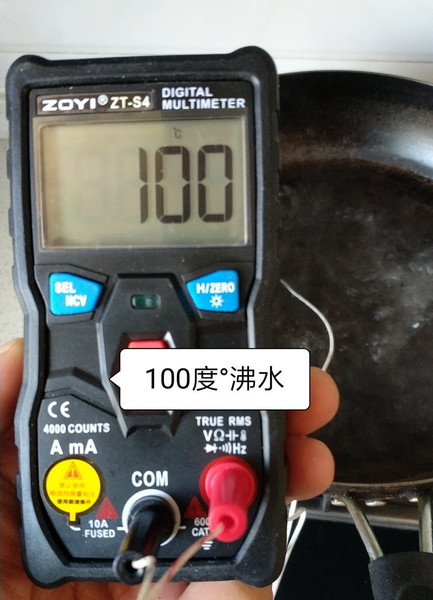

5、测试100度沸水

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image232.jpg

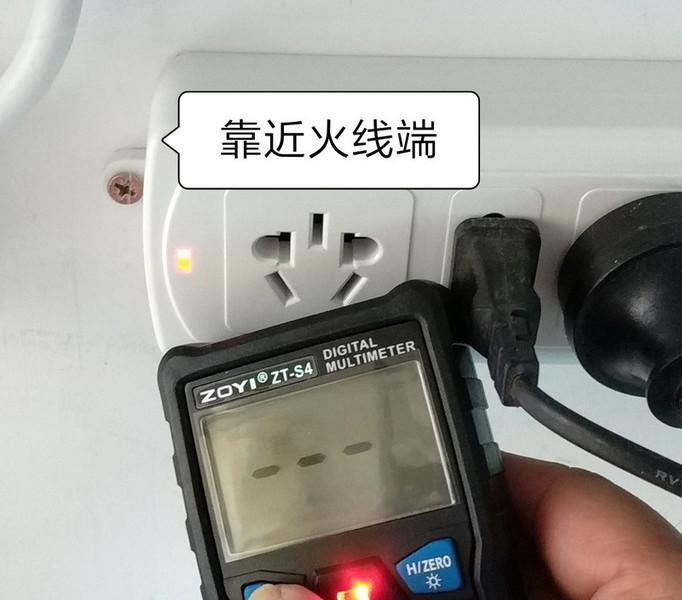

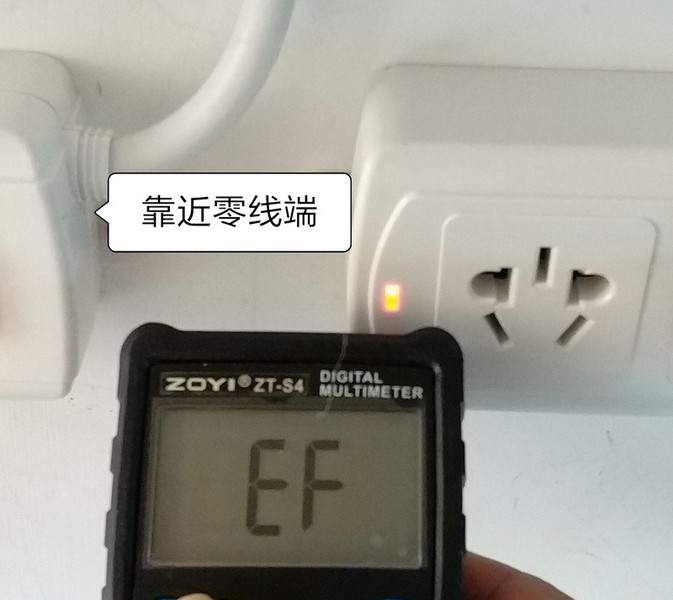

八、NCV

         通过上述测试，个人觉得S4虽然有点遗憾的地方，例如二极管档输出电压低，不能点亮部分发光二极管，0.8V门槛电压不适合维修无线电使用，小电流档不够准确等等，但是忧点也是可圈可点，毕竟是一款体积小巧，自动识别、智能测量的“傻瓜表”，适合不需要精确检测无线电零配件的初学者或者电动车、摩托车、汽车维修工和日常家用电工使用，尤其是小电容测量功能值得称赞。作为一个几十块钱的小表还是值得买一个玩玩。

file:///D:/Personal/Temp/msohtmlclip1/01/clip_image234.jpgfile:///D:/Personal/Temp/msohtmlclip1/01/clip_image236.jpg

散淡021

谢谢分享！

你看看二极档短路表笔是０．０欧分辨率吗？

你的表开机不长按按钮，　而是点按一次开机钮，电池回路是否有４００ｕＡ　上下的维持电流。
如没有就好，如有留意就是了

锐意如风

恭喜楼主，我只有个 S1，没有S4。

光速飞行

S４，这个小保险管好看，金黄色，靓靓的。

jltzmy

散淡021 发表于 2019-7-1 16:38
谢谢分享！

你看看二极档短路表笔是０．０欧分辨率吗？

二极管档短接分辨率是0，点一下开机键，电池回路确实有400多微安的维持电流，看来这点确实需要注意了。

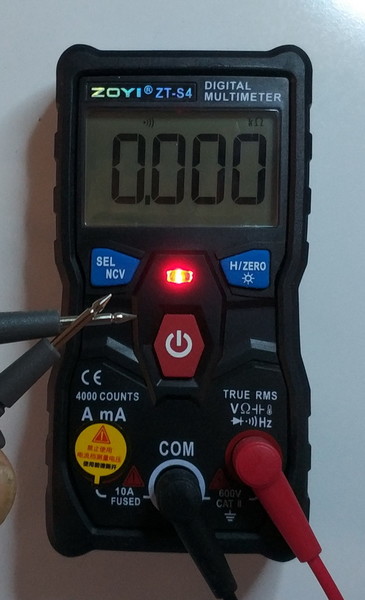

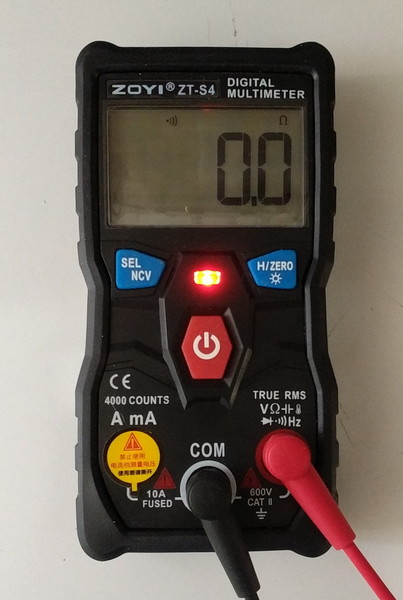

二极管档短接显示

二极管档短接

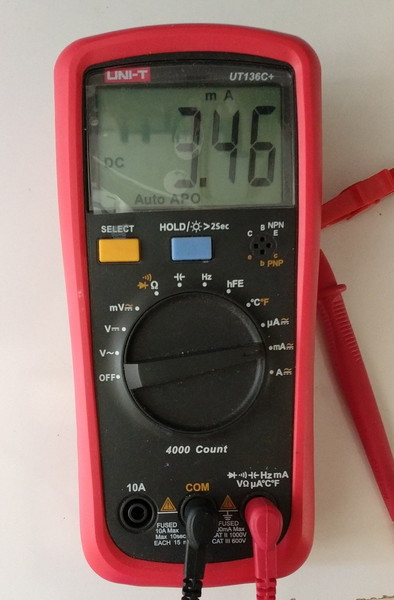

开机AUTO状态下电流3.46毫安

开机电流

短按一下开机键维持电流430微安

短按开机键电流

jltzmy

光速飞行 发表于 2019-7-1 19:25
S４，这个小保险管好看，金黄色，靓靓的。

保险管确实好小，不过是白色的，照片可能是光线的影响，看起来是金黄色的

wgh1027

谢谢分享

光速飞行

jltzmy 发表于 2019-7-2 10:32
保险管确实好小，不过是白色的，照片可能是光线的影响，看起来是金黄色的 ...

不是吧，白色的保险管，拍成金色，我以为是真金色。

wgh1027

测0.几Ω的电阻，用二极管档测就可以了。

老李爱维修

小巧方便，特别是表笔软，只要不是测大电流的用起就安逸。但是修手机上用来测对地电阻不是很方便，主要是切换档慢。还有原配电池用段时间就要换，不然漏液就麻烦了。
