利用tp4054芯片给叠层镍氢充电

*发表于：2019-10-7 10:06:48* 5747 · 发表于：2019-10-7 10:06:48

您需要登录才可以下载或查看，没有账号？立即注册

x

在一片电路板上发现一个5脚芯片，一查是tp4054充电芯片，别扔，剪下来利用起来
正好这个叠层镍氢都放没电了，给它专用吧

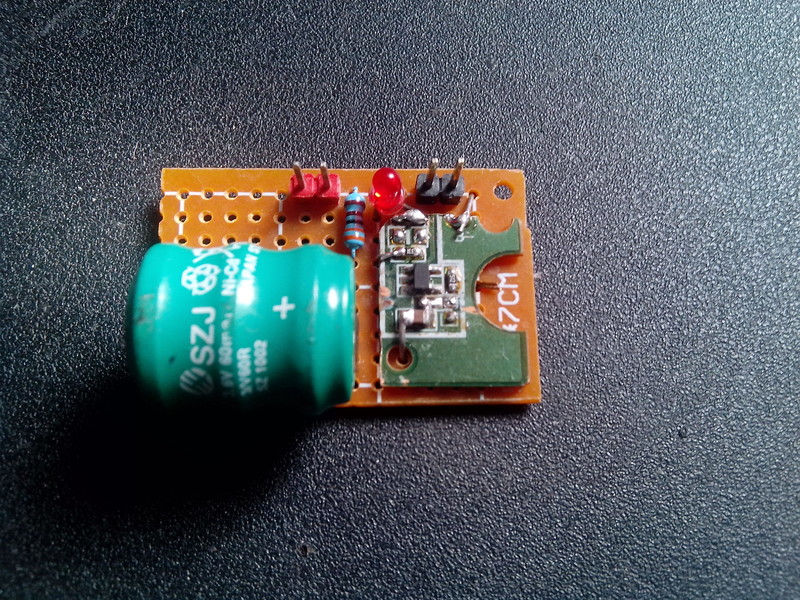

做成一体化的，用4.2v给3.6v镍氢充电应该没问题吧？

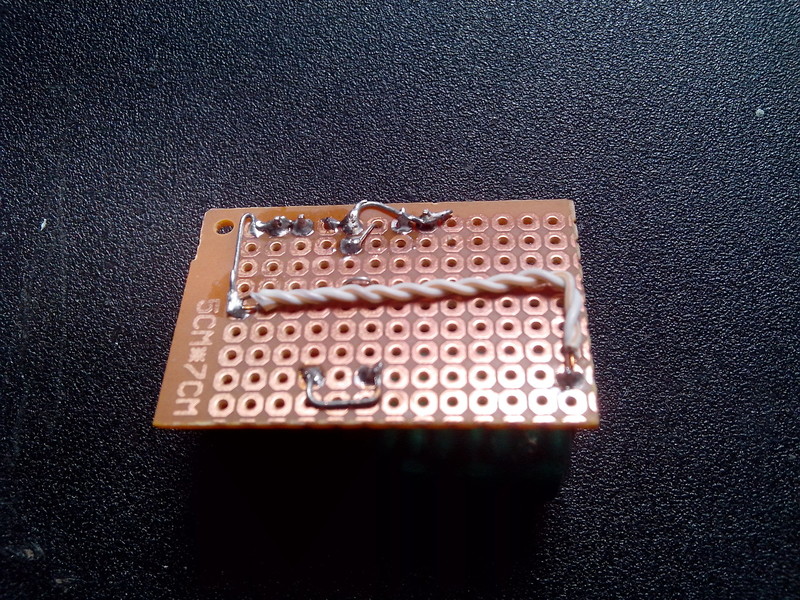

背面

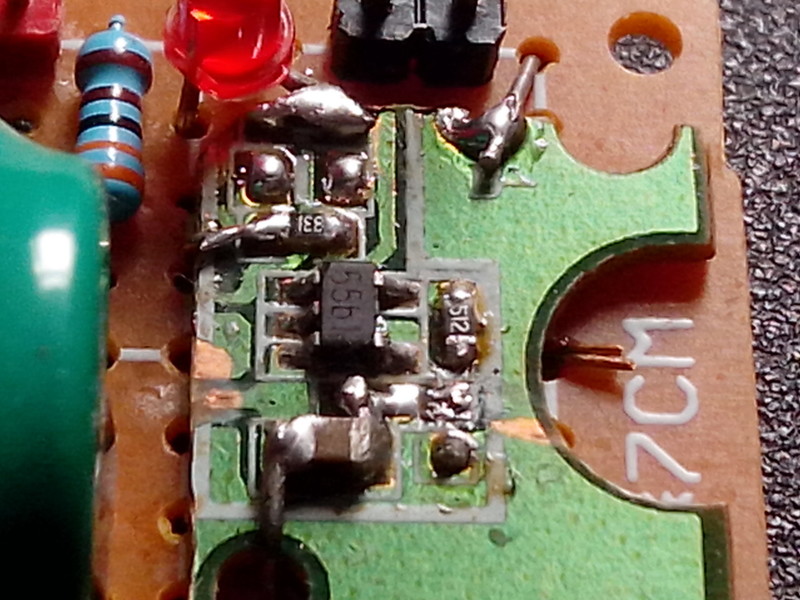

丝印55b1

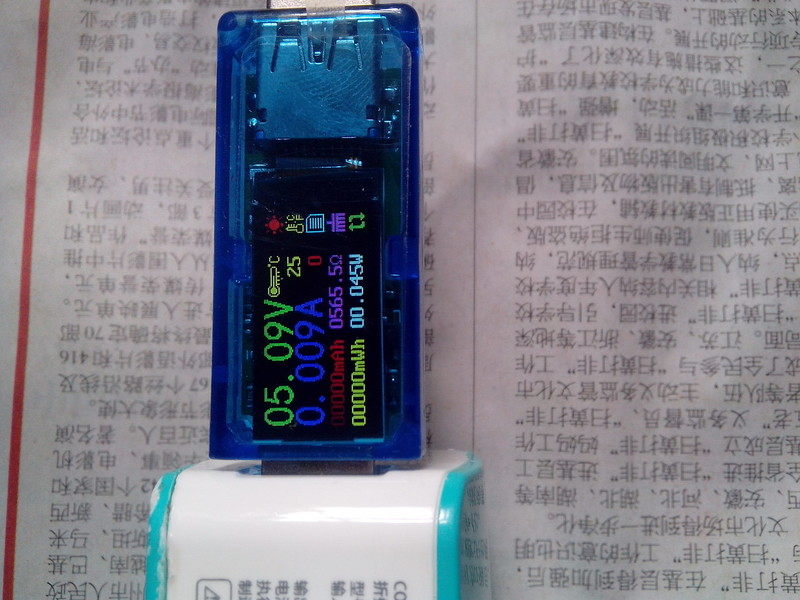

用充电包供电，不行，电流小，会自动关机

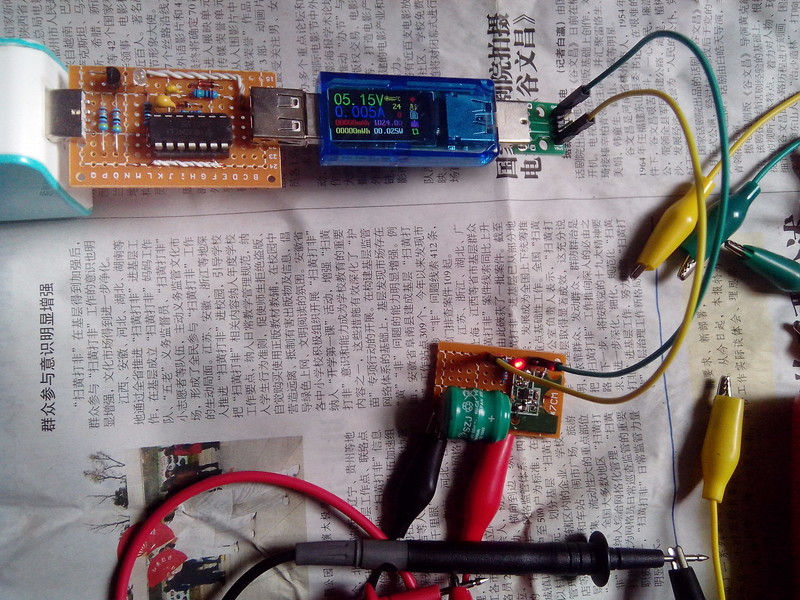

请出事先做的充电宝小电流接口，这回就能继续充电了

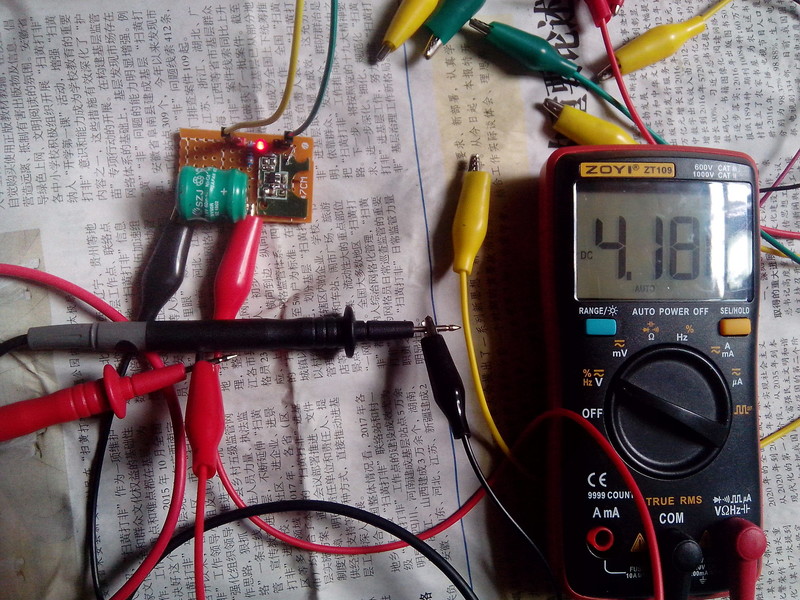

其实已经差不多满了

充电时红灯亮，未接充电电池时红灯闪，好像充满也是红灯闪

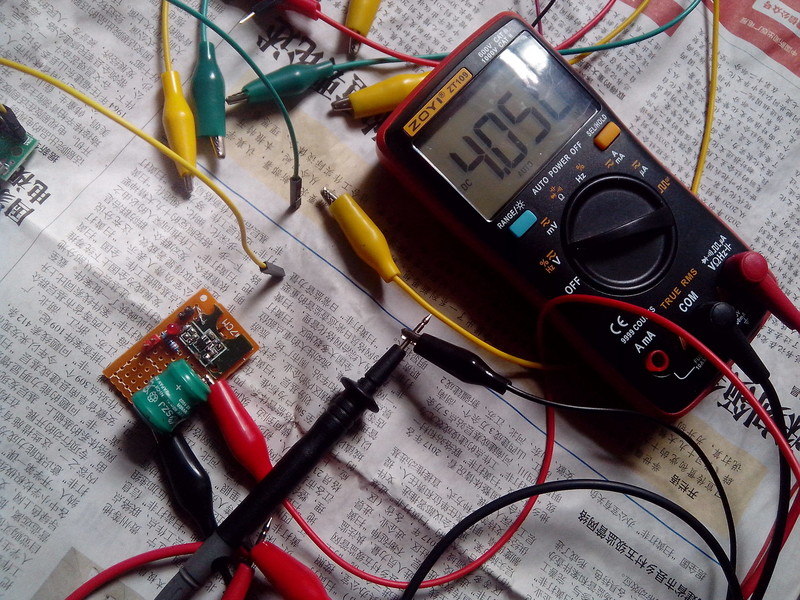

拿掉充电线，剩余电压4v，有点高啊，哈哈

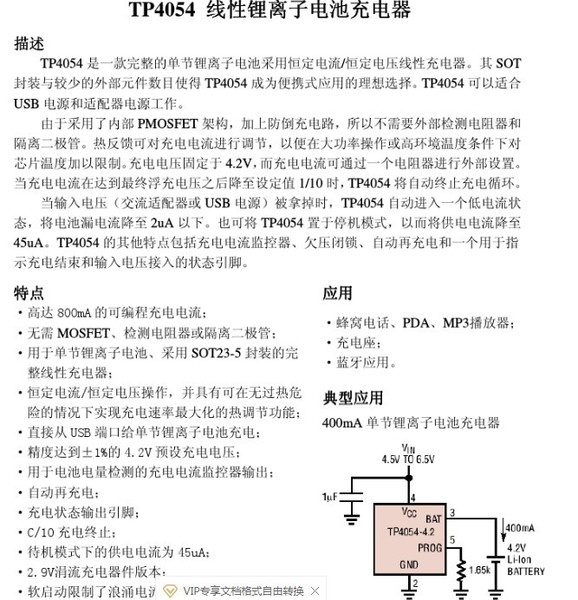

注意说明里说了，它有防倒充，就是说电池长期在线也应该不会放电过大的

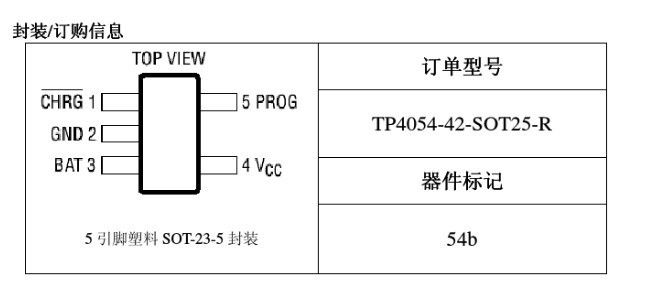

封装

lxd7343 · 2019-10-7 11:23:53

哈哈，无论哪个坛子，这爱玩的大虾都是废物利用的高手

锐意如风 · 2019-10-7 12:03:37

楼主真是高手。

ynqjzzh · 2019-10-7 14:52:27

没毛病，实践是唯一真理

kyhwhb · 2019-10-8 07:38:33

只知tp4056，原来还有tp4054

人艰不拆 · 2019-10-8 07:59:40

巍巍兴安发表于 2019-10-8 07:38
只知tp4056，原来还有tp4054

哈哈，我也是查到的

wgh1027 · 2019-10-8 08:18:25

哈哈，废物利用

chen131578 · 2019-10-8 09:17:44

高手。
不过用锂电充电芯片对镍氢电池充电，对电池没有专用芯片好吧。

人艰不拆 · 2019-10-8 14:54:00

chen131578 发表于 2019-10-8 09:17
高手。
不过用锂电充电芯片对镍氢电池充电，对电池没有专用芯片好吧。

哈哈，将就用吧

jltzmy · 2019-10-8 15:05:30

镍氢充电特性与锂电不一样，还是用镍氢充电器比较适合

星星123 · 2019-10-8 20:56:54

感觉临时用用可以，长时间不建议，对电池寿命可能有影响

kyhwhb · 2019-10-8 21:12:21

镍氢电池充电芯片相比锂电少之又少！

Yob · 2019-10-10 10:18:33

镍氢用稳定直流充电会加剧记忆效应，循环几次用带缓解记忆效应的充电方式给它激活一下能维持容量不急剧下降。
简易充电用整流未经滤波直接给它充就好，或者带一个小放电电流据说效果更好

snowrose2000 · 2019-10-10 18:36:06

4054没用过。用的最多的是56 57

ff0000 · 2019-10-13 14:49:39

会不会有明显记忆效应

DYQ07 · 2019-12-7 10:12:37

高手在民间！

白不分 · 2019-12-7 10:29:59

有镍氢专用芯片的

白不分 · 2019-12-7 10:31:28

CN3085可以做我DIY过一个。

lxd7343 · 2020-3-6 21:53:27

镍氢也有明显记忆效应吗？　只记得镍镉电池记忆效应比较明显

ghj · 2020-3-19 14:13:02

锂电芯片用镍氢？
