利利普OW18B万用表拆解与测试

发表于：2019-1-18 08:24:41 9751
万用表
主题类别: 评测（详细）
仪表品牌: 其它品牌
显示方式: 6000字
型号或关键字: OW18B

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
利利普OW18B万用表，一个特色是带蓝牙功能

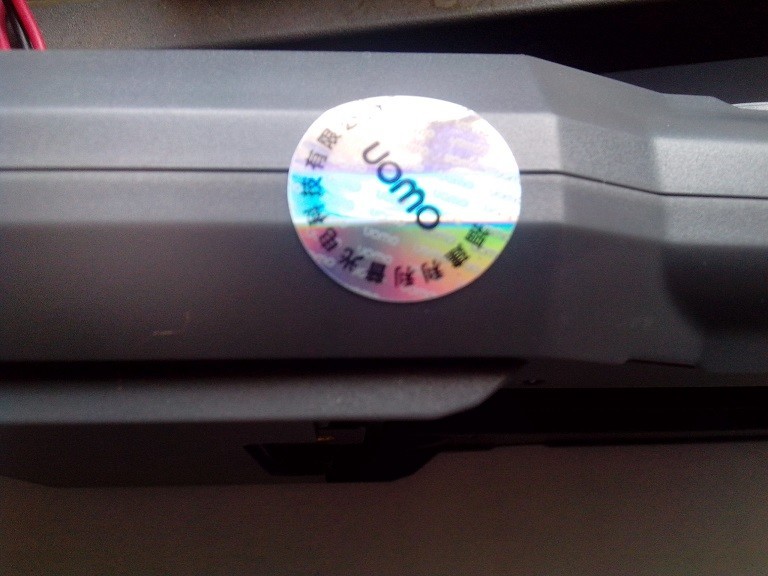

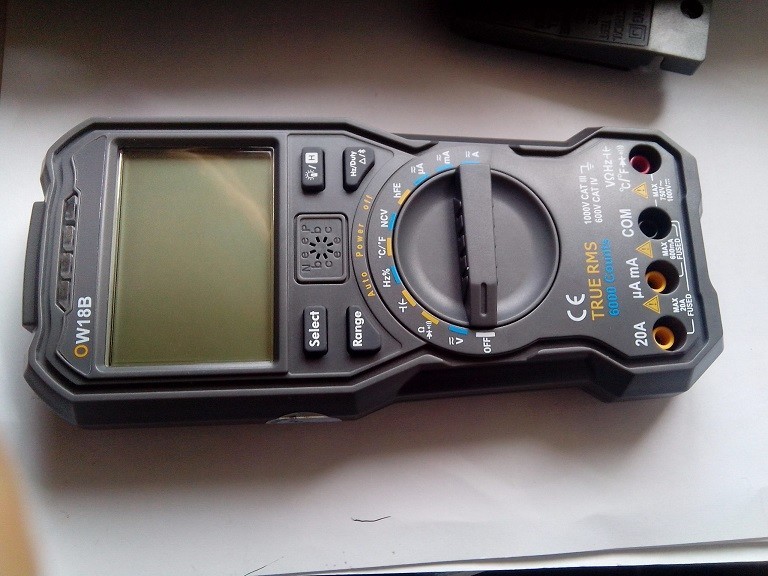

剥去外套样子

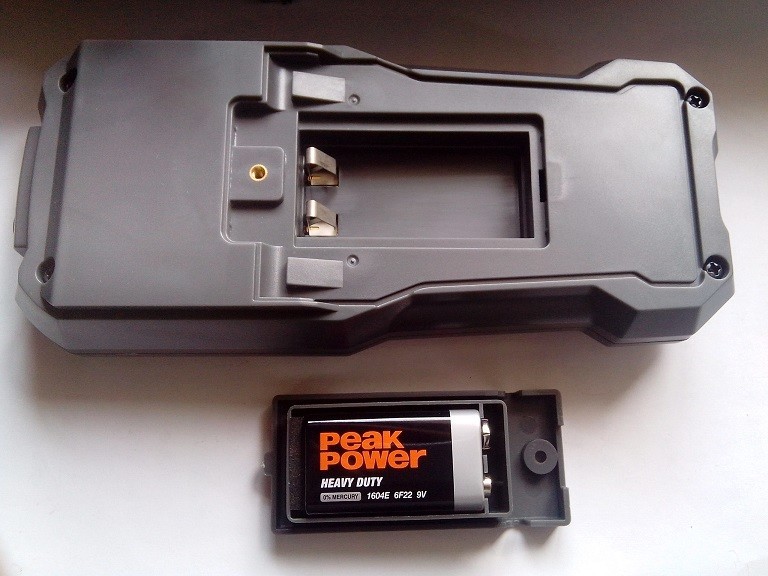

9v电池供电

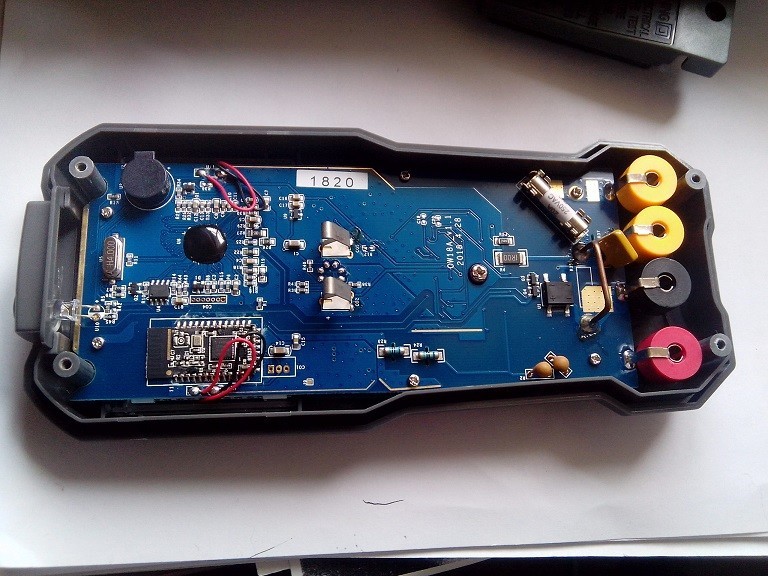

拆开看看

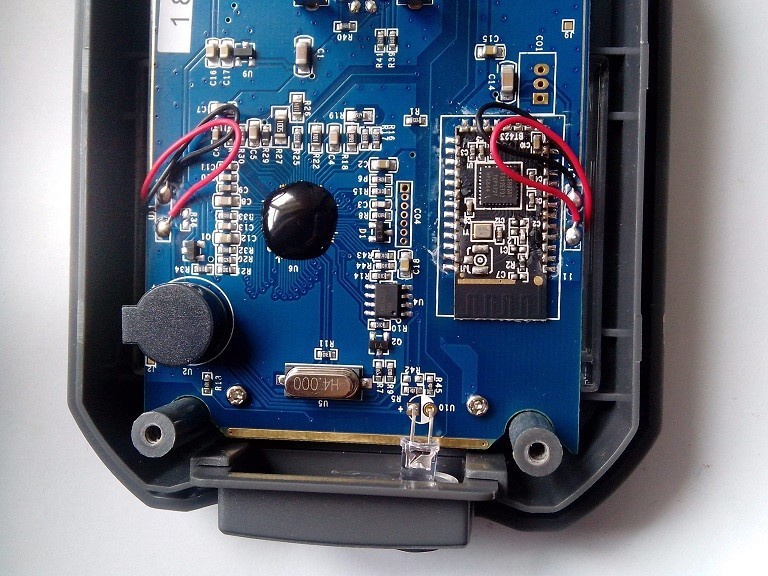

牛屎芯的，有蓝牙模块，但是我的手机不支持蓝牙，没法演示了

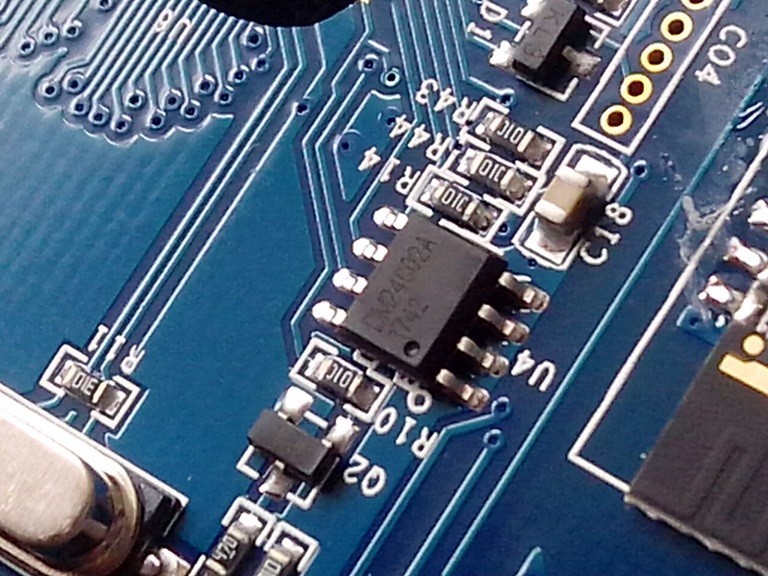

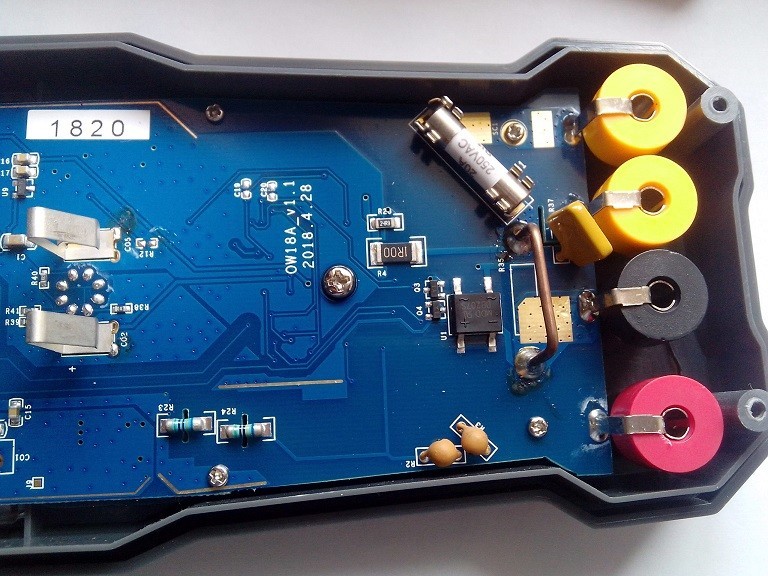

一些电路细节


下面测试下频率

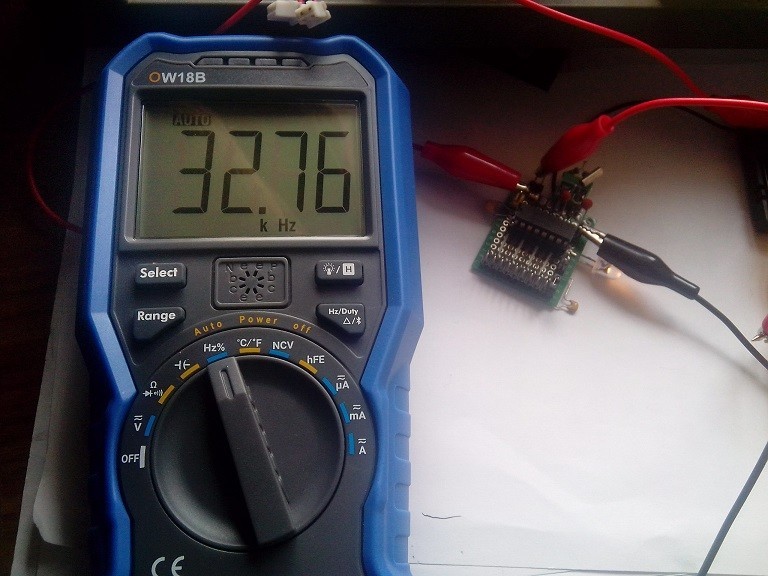

最早做的32.768khz信号

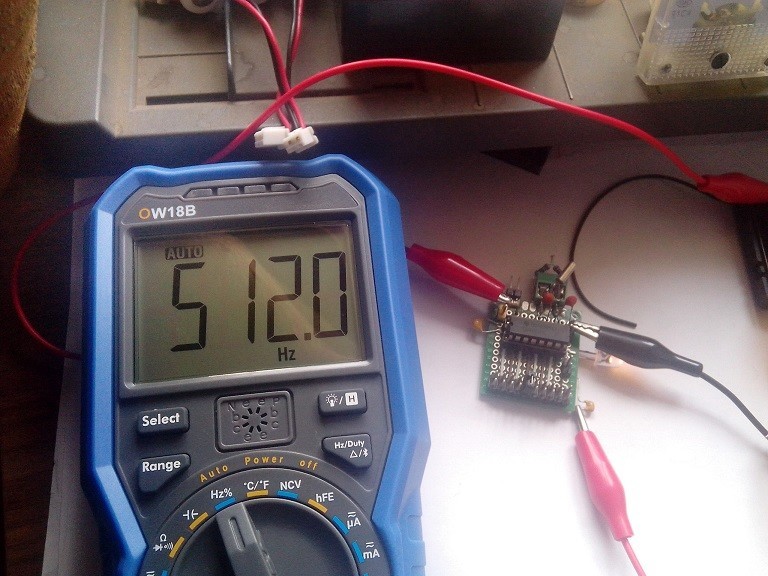

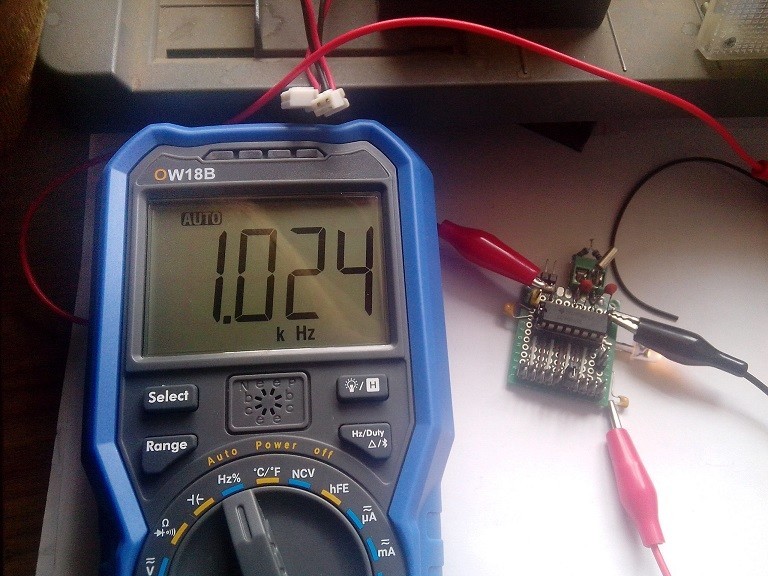

分频后的


测下电阻，都是千分之一精度的

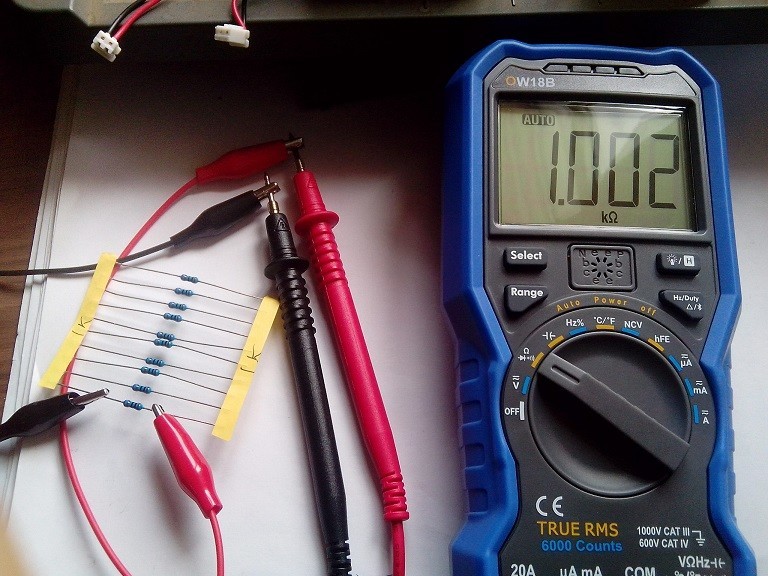

1k

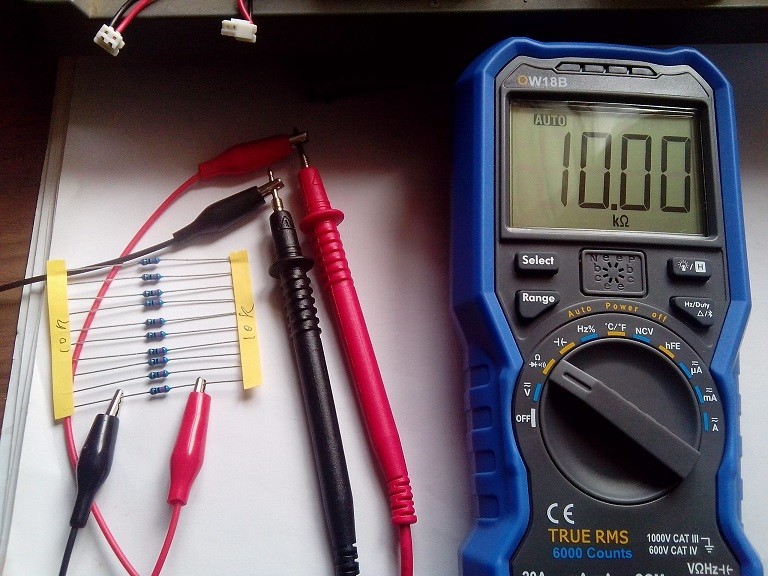

10k

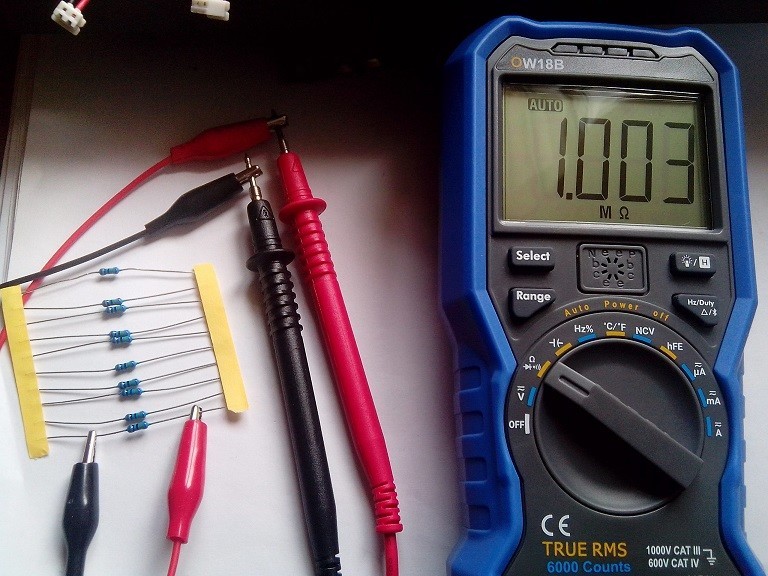

1M

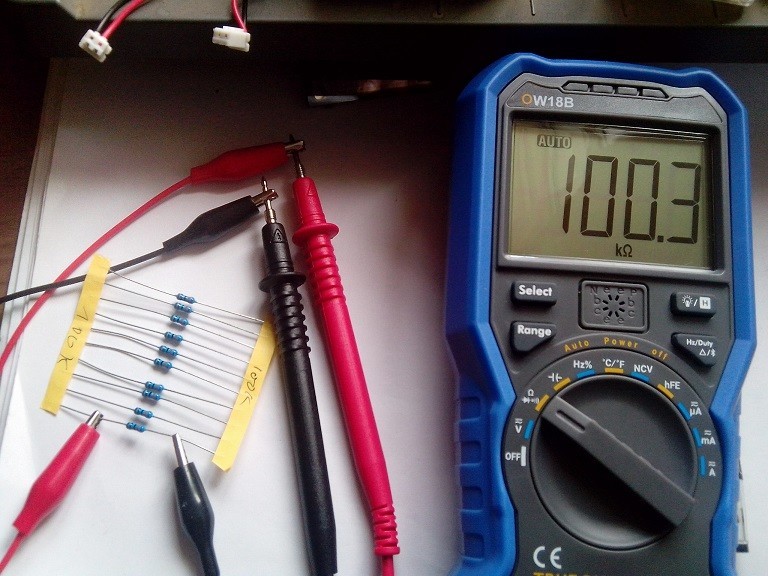

100K

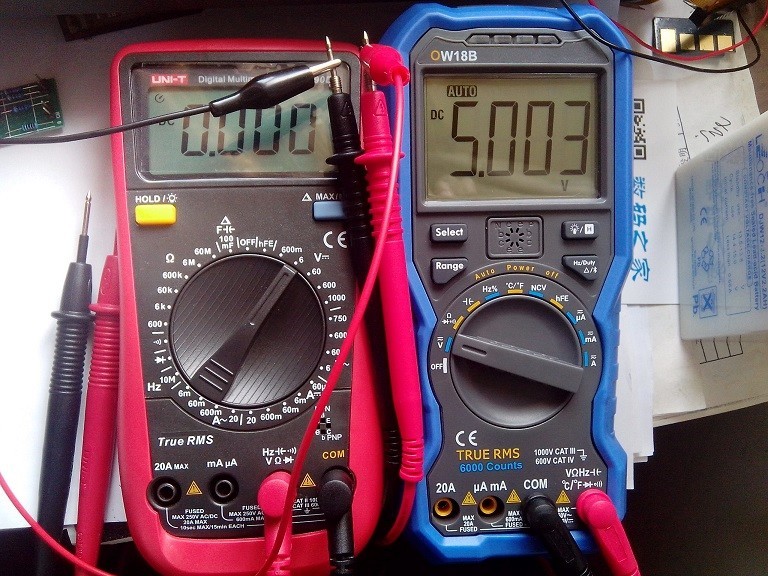

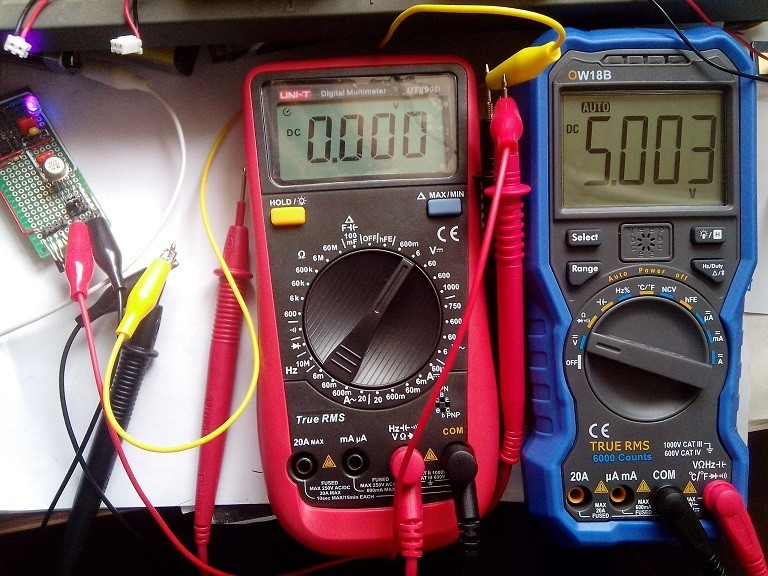

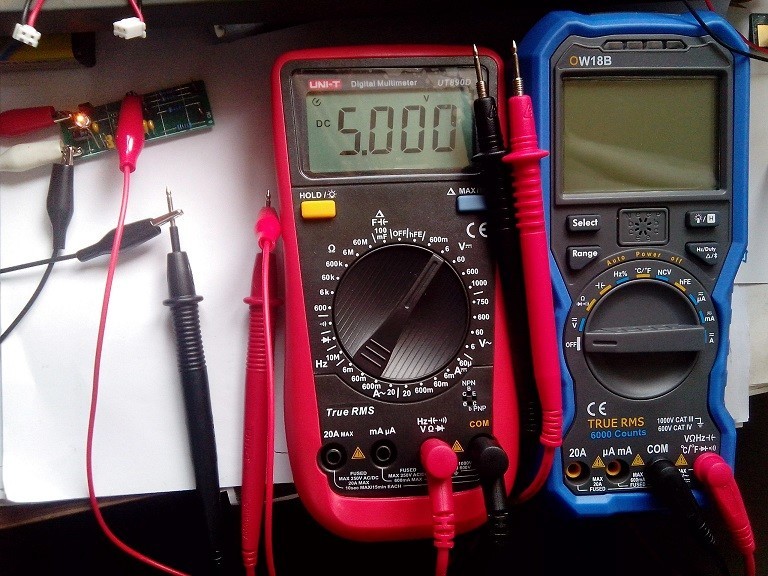

ref195基准，测下电压，5v

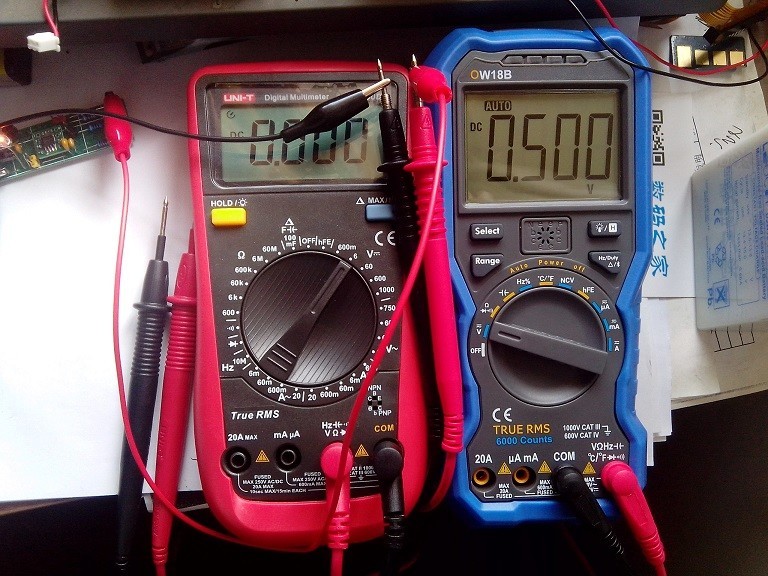

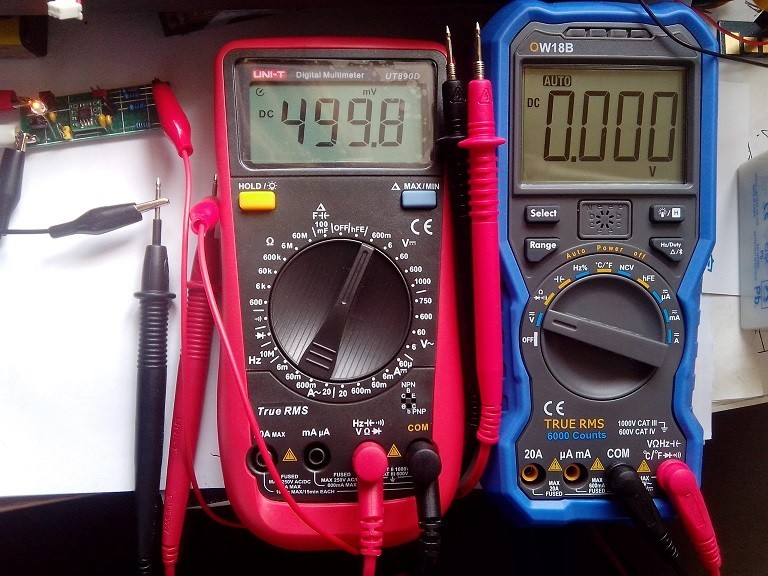

0.5v

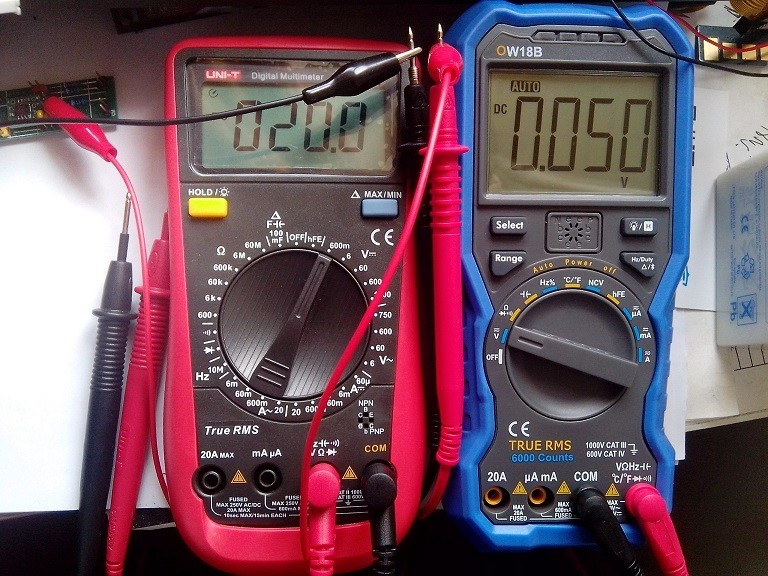

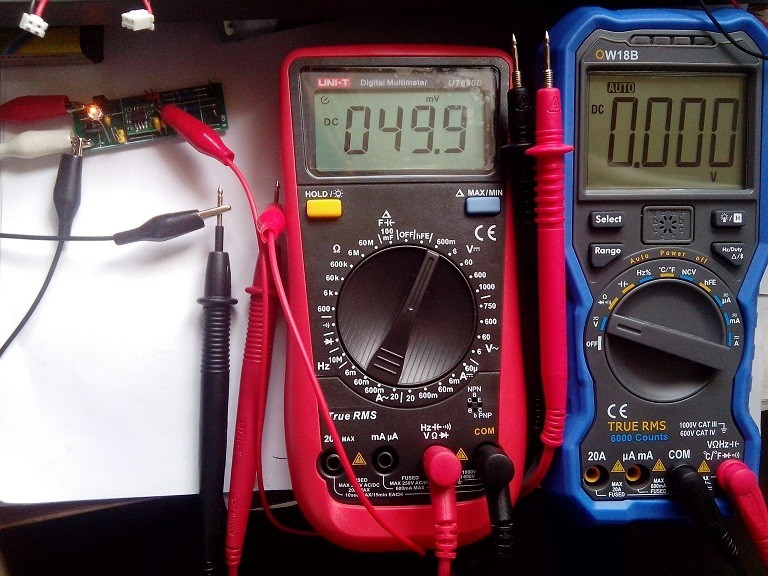

50mv

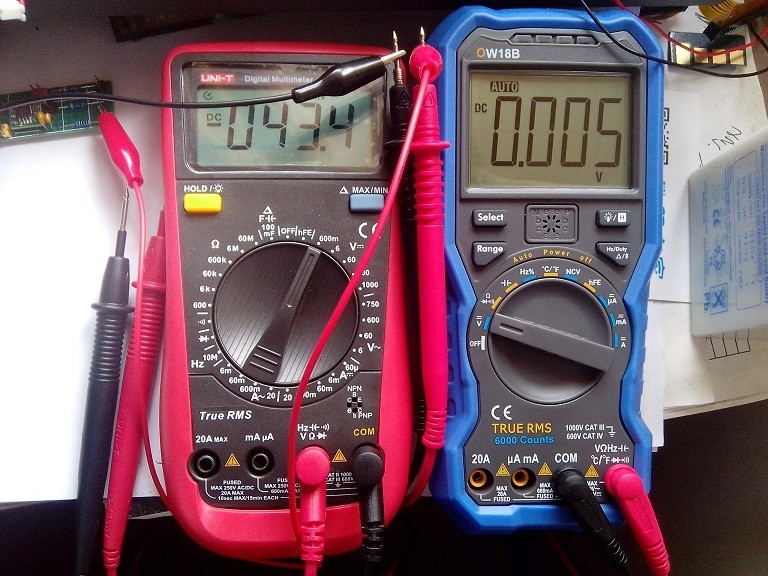

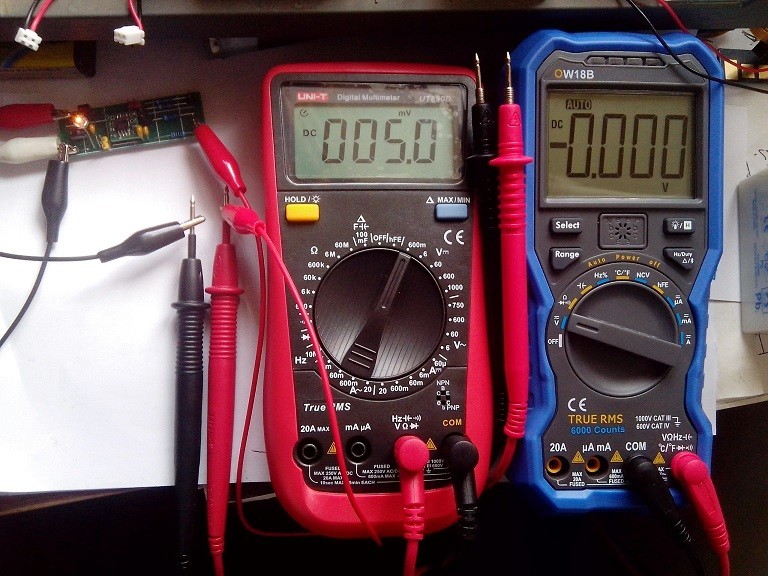

5mv，优利德的是表笔悬空底数

这个18B就没有底数

ad584电压基准

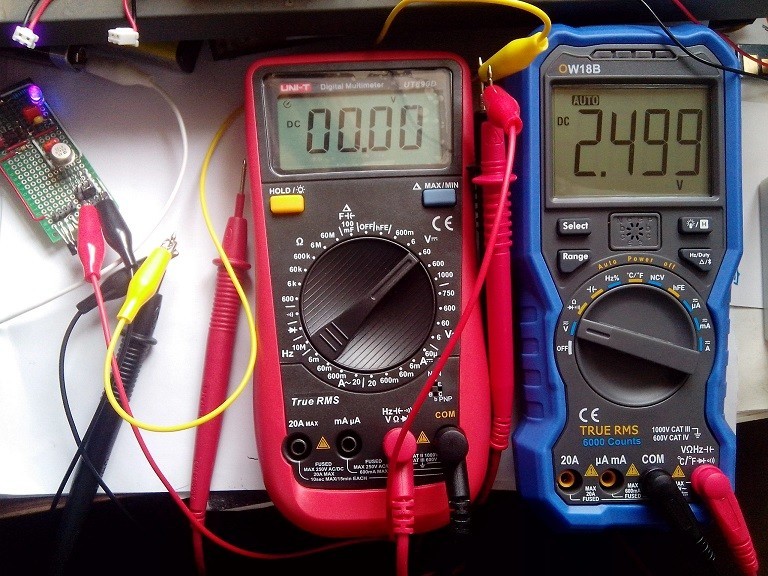

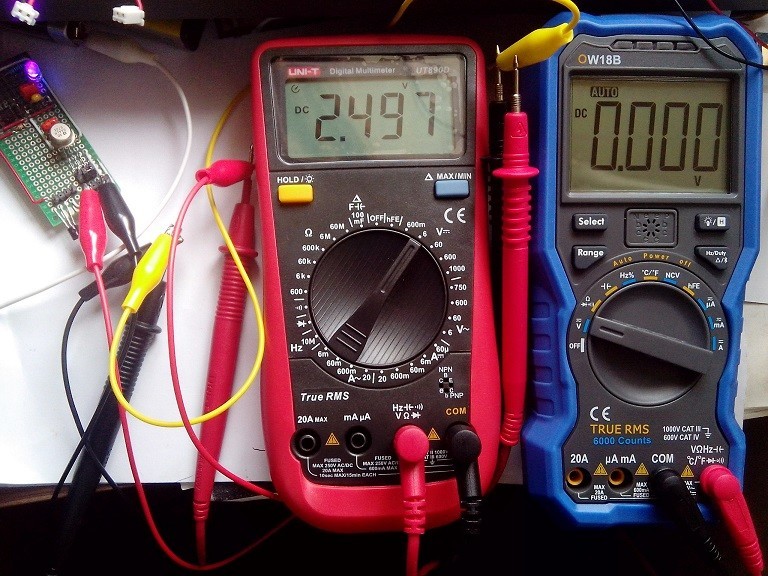

2.5v

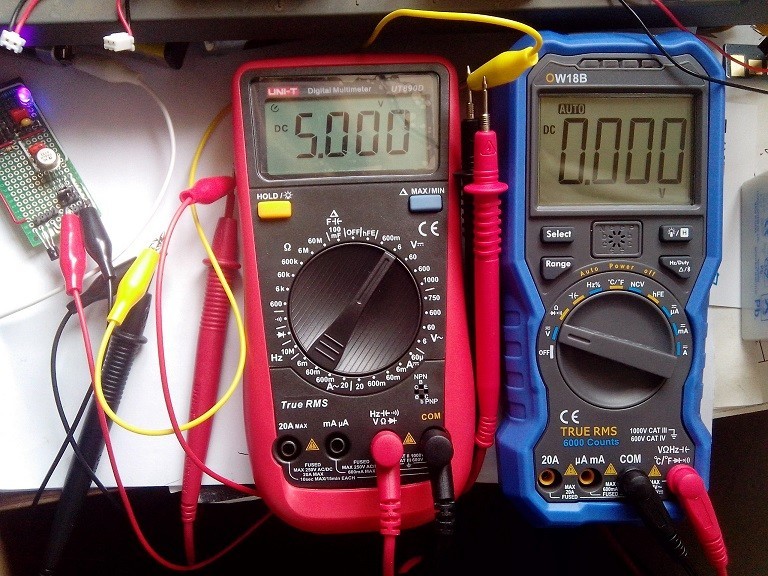

5v

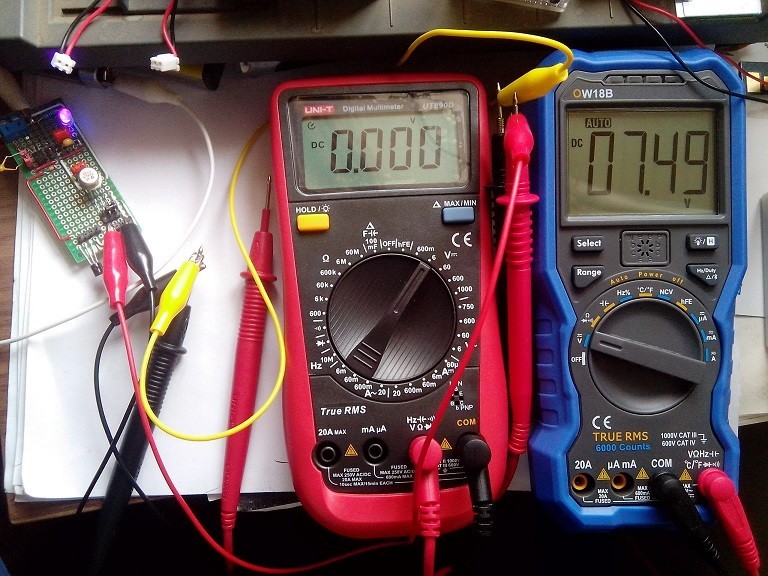

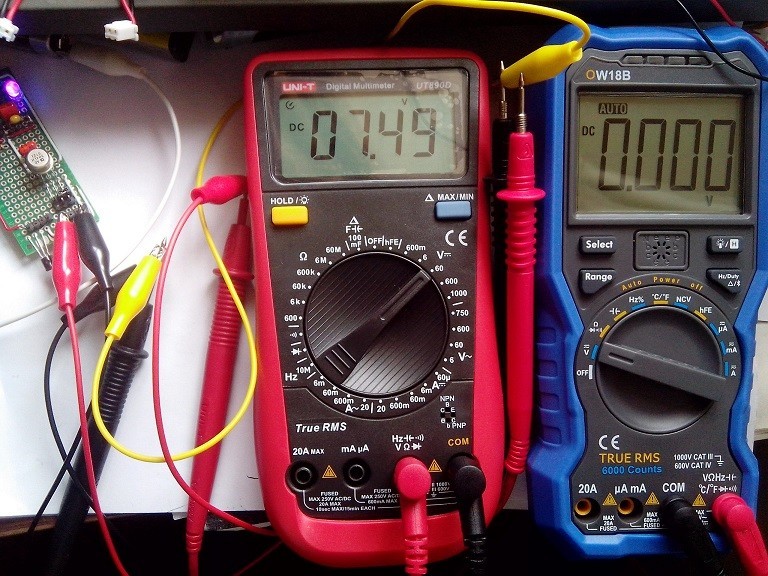

7.5v

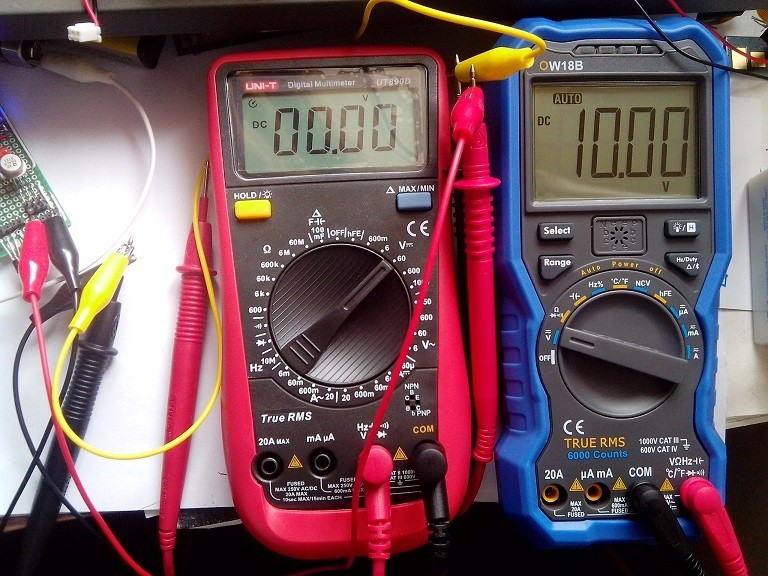

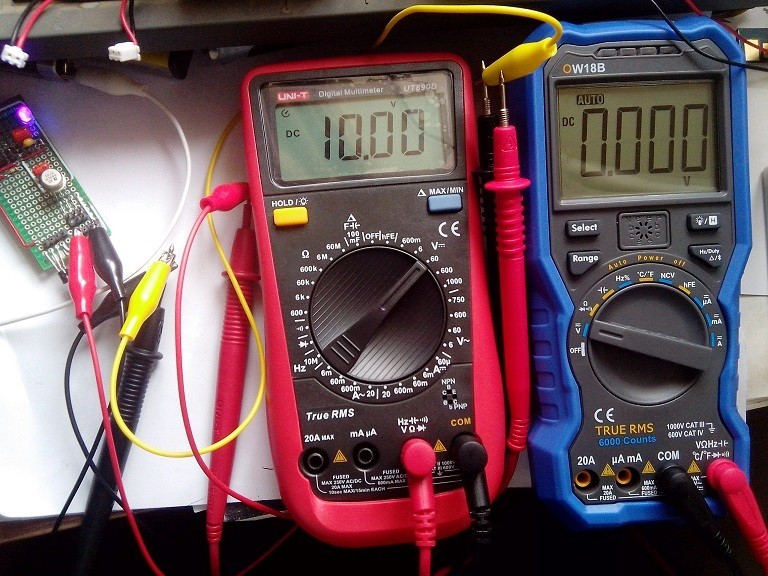

10v


精度还可以，就是最小分辨率是1mv电压

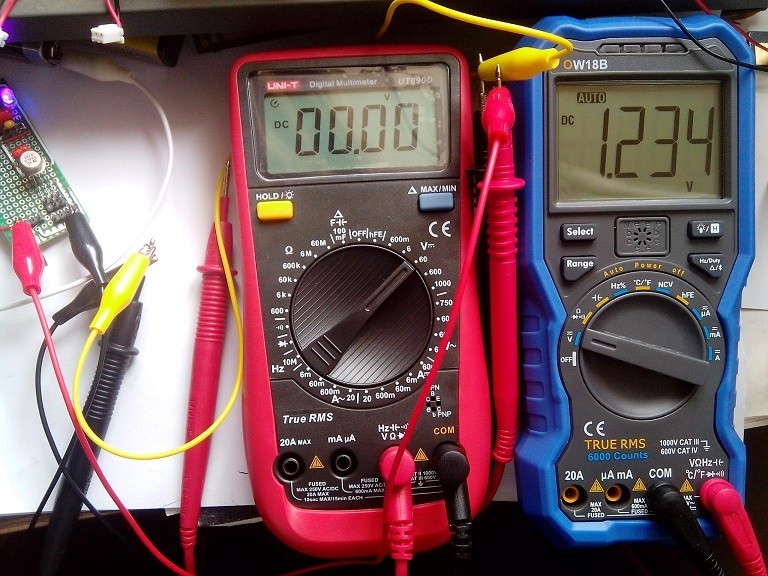

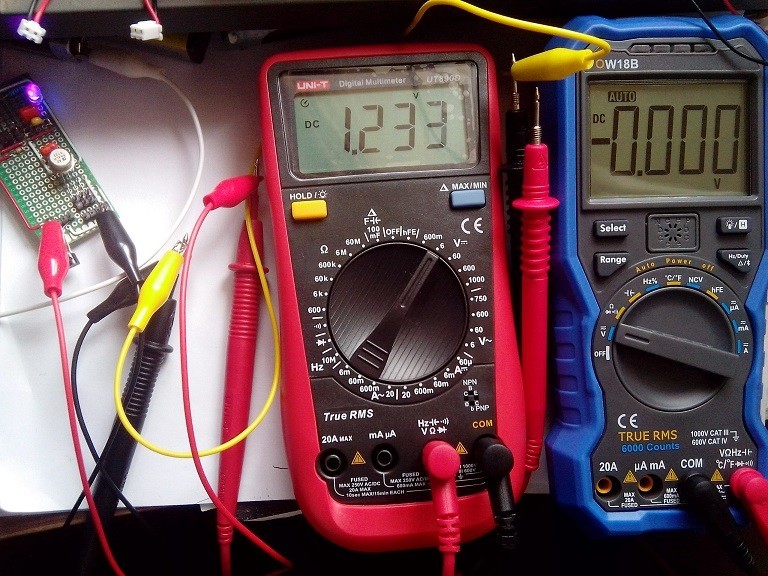

这是什么电压，大家猜猜






收藏
送赞
分享

评分

参与人数 1仪表币 +28 收起 理由
散淡021 + 28 很给力!

查看全部评分总评分 : 仪表币 +28

回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（14）

勇闯沙滩 数字大神J 2019-1-18 08:40:13
洞洞板基准是自己做的吧，好像没标定，自己用用可以的，我还没有那。一切标准都用zt219来衡量的。
2019-1-18 08:40:13 回复
人艰不拆 楼主     数字王者I 2019-1-18 08:44:34
勇闯沙滩 发表于 2019-1-18 08:40
洞洞板基准是自己做的吧，好像没标定，自己用用可以的，我还没有那。一切标准都用zt219来衡量的。 ...

不会吧，你还没有，我这都自己做的，没表标定
2019-1-18 08:44:34 回复
散淡021 数字大神J 2019-1-18 08:53:34
谢谢分享!

楼主拆的东西真多.
2019-1-18 08:53:34 回复
勇闯沙滩 数字大神J 2019-1-18 08:59:58
人艰不拆 发表于 2019-1-18 08:44
不会吧，你还没有，我这都自己做的，没表标定

咱们差不多，小工具都好自己DIY，主要我没有高的要求，就是玩玩而已。
2019-1-18 08:59:58 回复
人艰不拆 楼主     数字王者I 2019-1-18 09:35:00
散淡021 发表于 2019-1-18 08:53
谢谢分享!

楼主拆的东西真多.

哈哈，要不能叫人艰不拆嘛
2019-1-18 09:35:00 回复
人艰不拆 楼主     数字王者I 2019-1-18 09:42:17
勇闯沙滩 发表于 2019-1-18 08:59
咱们差不多，小工具都好自己DIY，主要我没有高的要求，就是玩玩而已。

哈哈，是呀，有真的需求是再说，高端设备买了不用就是浪费啊
2019-1-18 09:42:17 回复
fslichong 数字王者I 2019-1-18 13:01:09
这个万用表的蓝牙功能干什么用的，是不是可以通过手机远程控制仪表测量，并且用手机读数呢
2019-1-18 13:01:09 回复
人艰不拆 楼主     数字王者I 2019-1-18 13:05:49
fslichong 发表于 2019-1-18 13:01
这个万用表的蓝牙功能干什么用的，是不是可以通过手机远程控制仪表测量，并且用手机读数呢
...

差不多，就是这个意思
2019-1-18 13:05:49 回复
糊涂周 数字精灵G 2019-1-18 17:19:05
方便把2402rom的文件读出来吗？
2019-1-18 17:19:05 回复
人艰不拆 楼主     数字王者I 2019-1-18 17:47:21
糊涂周 发表于 2019-1-18 17:19
方便把2402rom的文件读出来吗？

这个我还真没做过，我是不愿意焊下这个rom，能直接在板子上读码，再说也没相应软硬件啊
2019-1-18 17:47:21 回复
糊涂周 数字精灵G 2019-1-19 17:10:14
不用拆，我是用芯片夹子搞的。http://www.dt830.com/forum.php?m ... tid=2101&extra=
2019-1-19 17:10:14 回复
人艰不拆 楼主     数字王者I 2019-1-19 18:20:00
糊涂周 发表于 2019-1-19 17:10
不用拆，我是用芯片夹子搞的。http://www.dt830.com/forum.php?mod=viewthread&tid=2101&extra= ...

哈哈，这个方法好
2019-1-19 18:20:00 回复
ynkmzyl 数字大师F 2019-2-2 12:13:38
不就是0660+蓝牙透传模块（几元钱）吗，不值这价
2019-2-2 12:13:38 回复
lanjie 数字小子A 2020-5-7 20:09:59
楼主这个表出吗。
