用玩具示波器测电机转速

发表于：2019-1-17 08:58:52 9921
示波器
主题类别: 实测（简单)
仪表品牌: 其它品牌
型号或关键字: 无

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
玩具就是用来玩的，用它测测电机转速吧

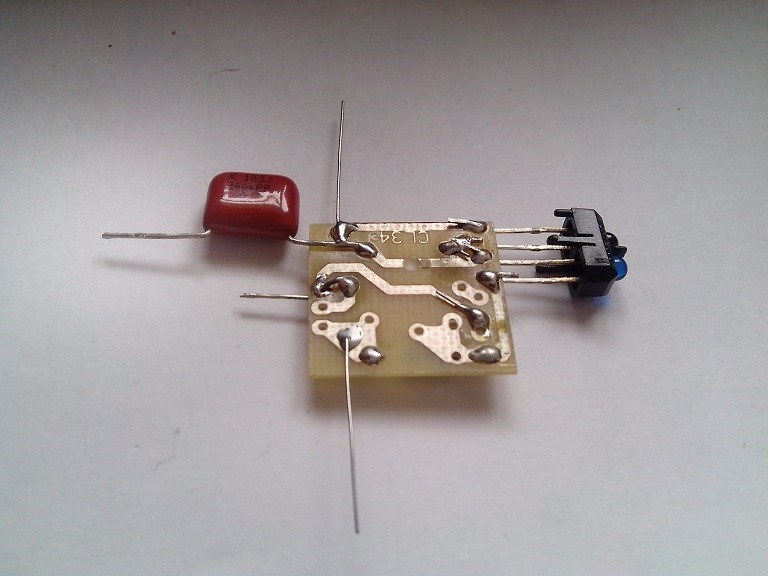

这是自制测试探头

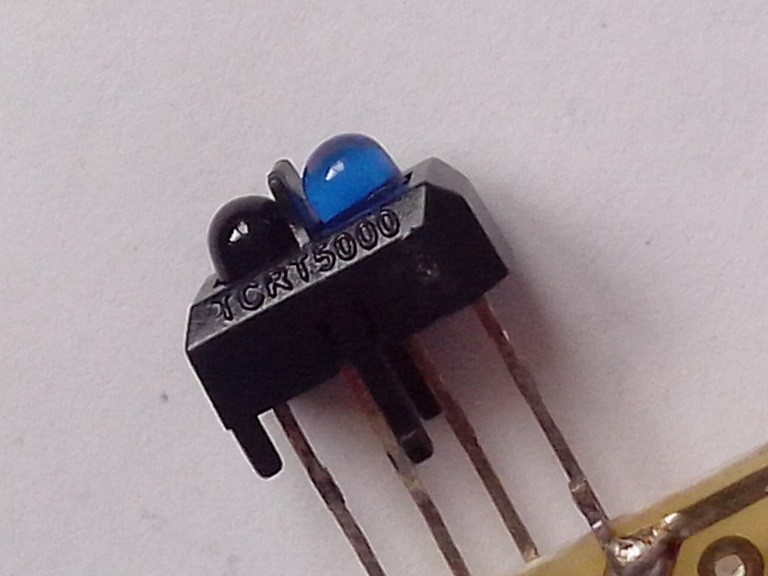

光电对管

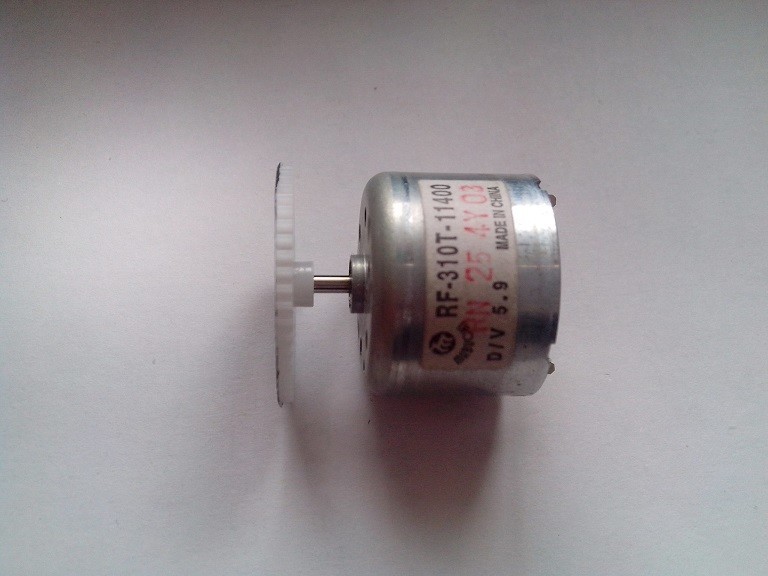

被测电机

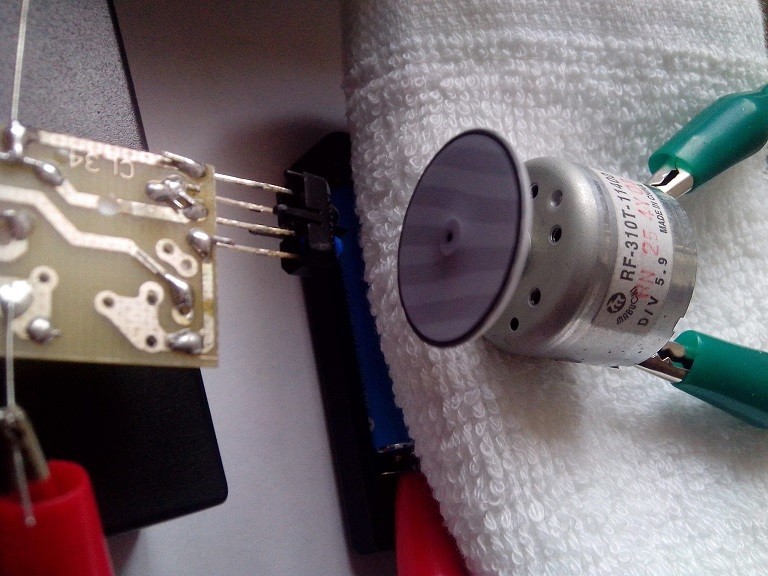

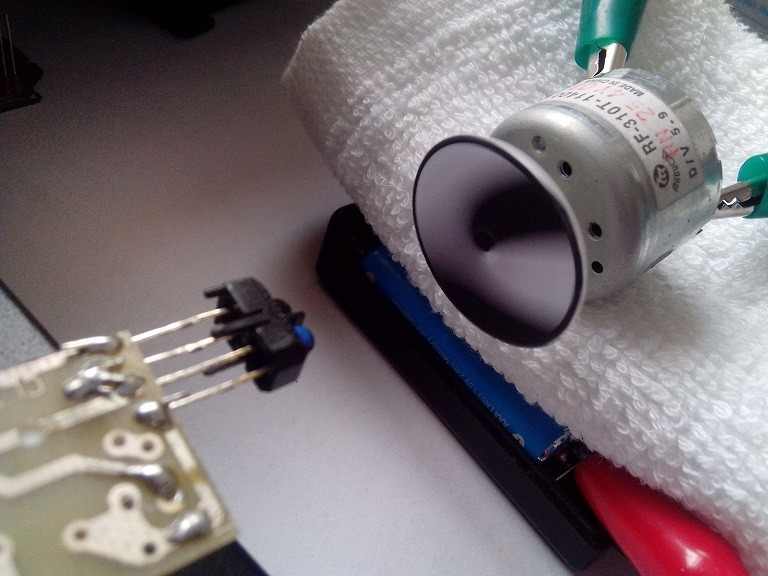

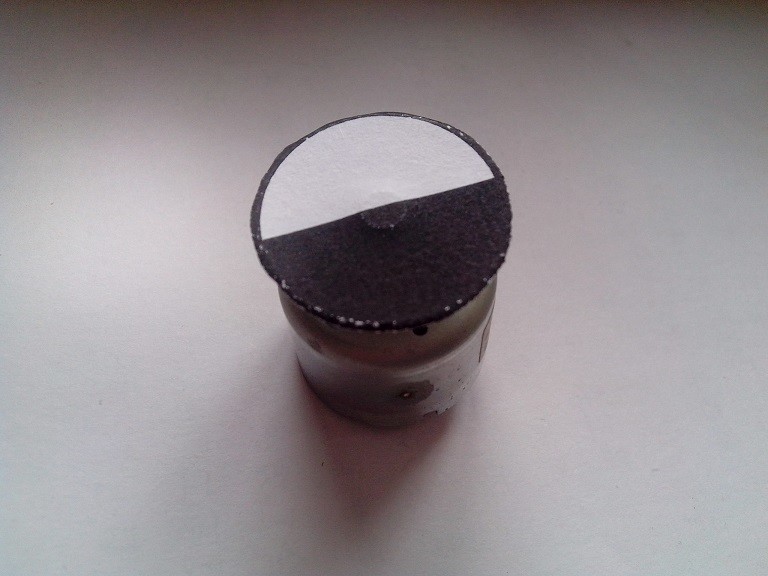

加个黑白反射盘

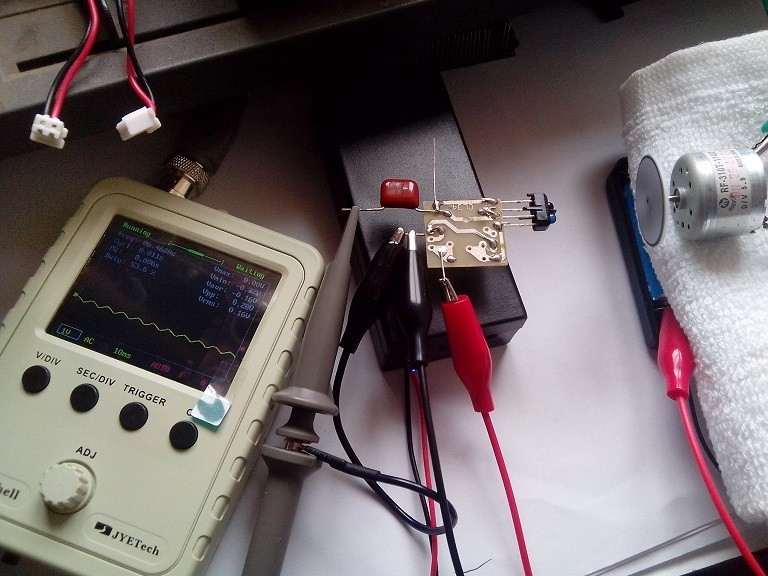

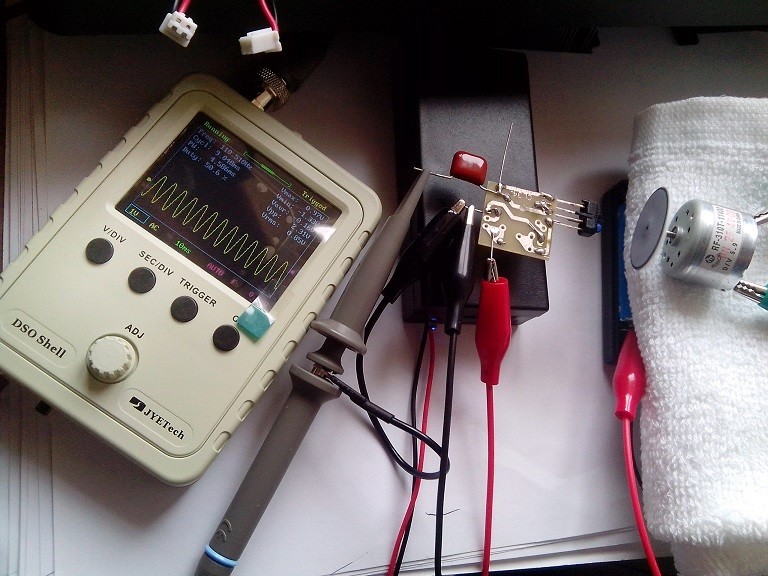

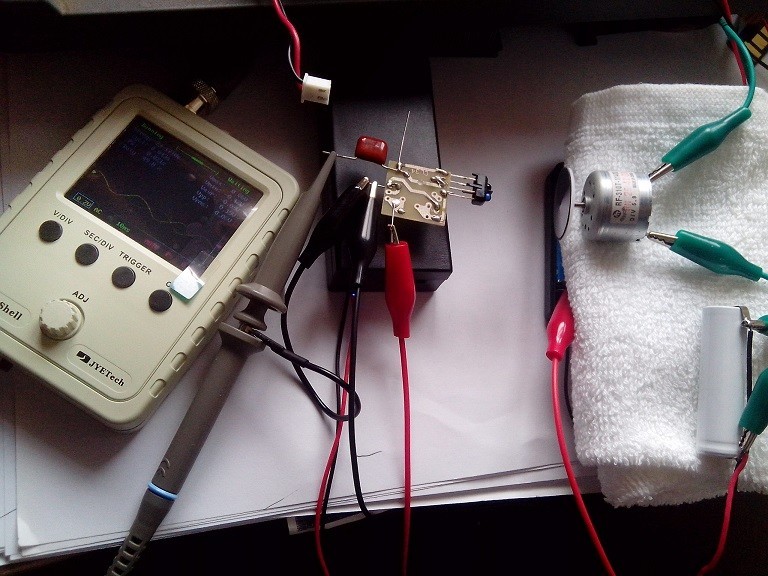

测试概览

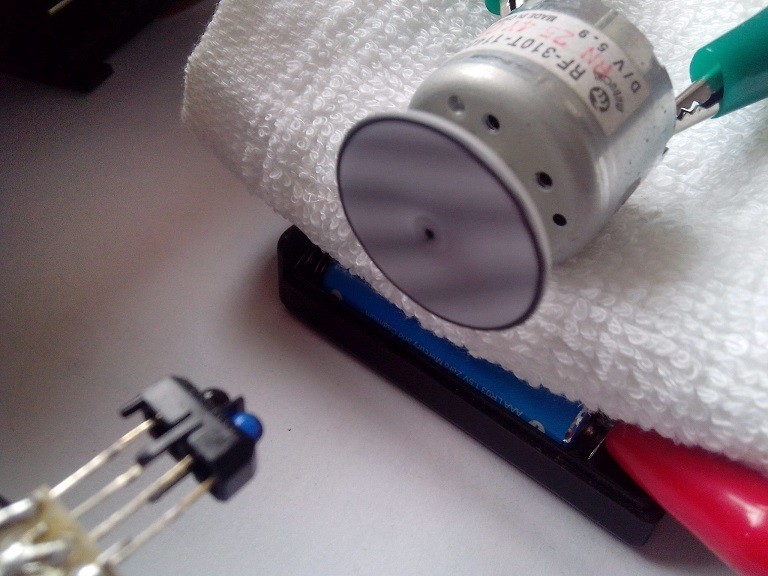

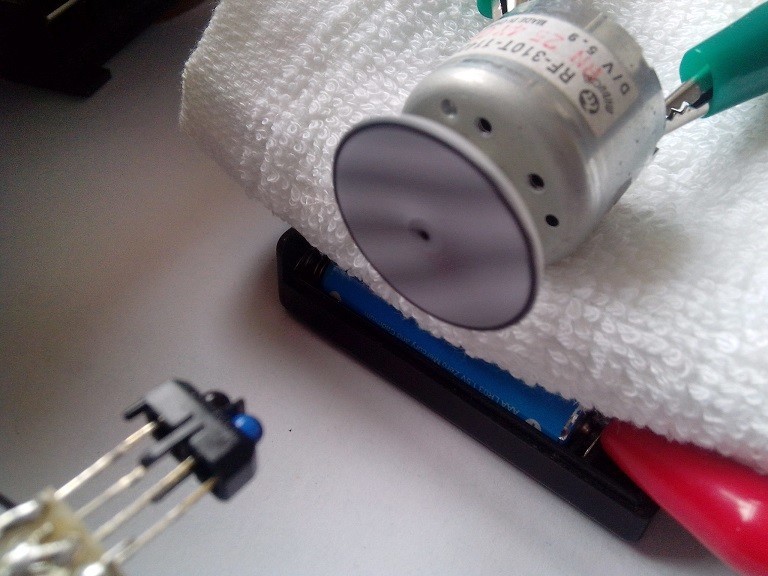

转盘转动起来的条纹

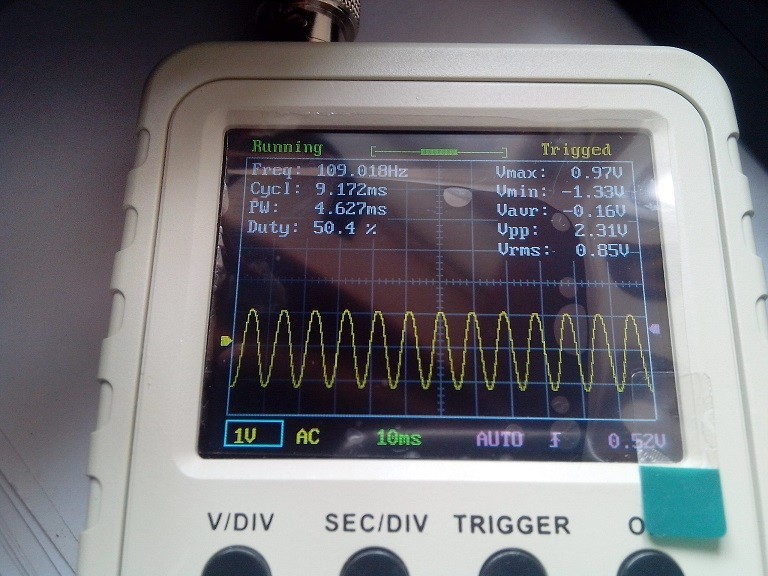

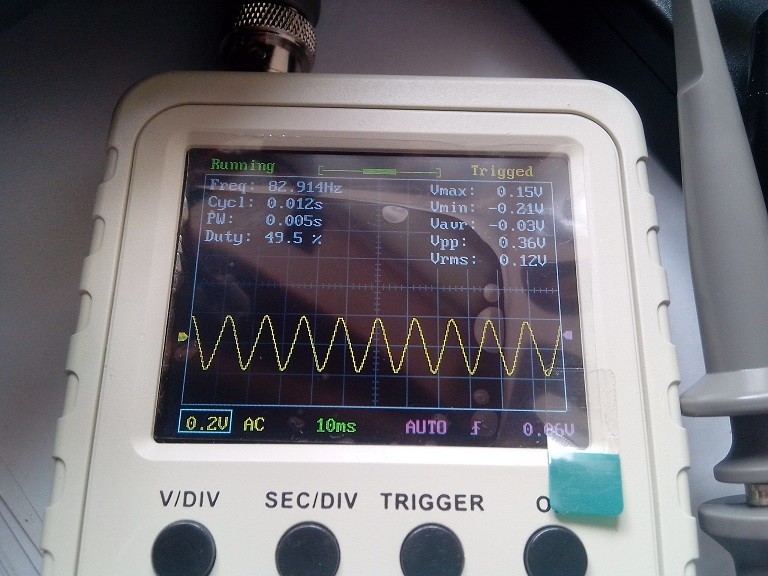

显示109hz，乘以60就是6600转每分钟吧



降低电机电压，转速自然减慢

这时的条纹

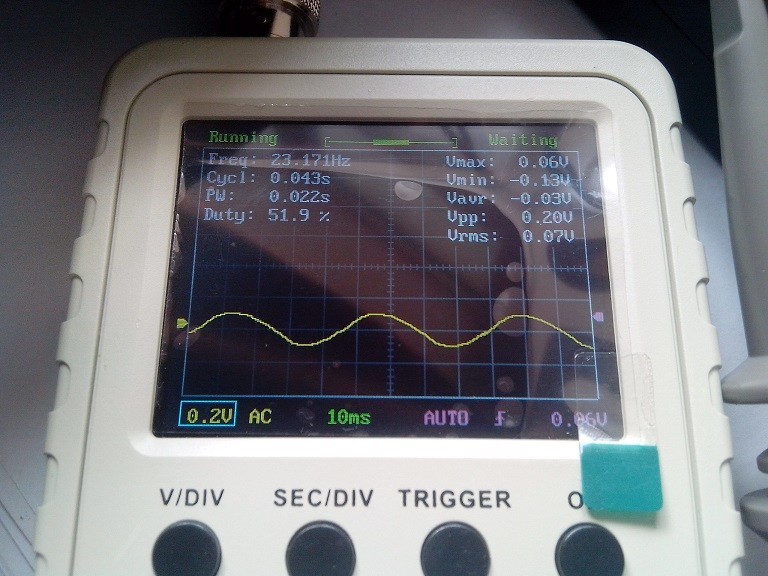

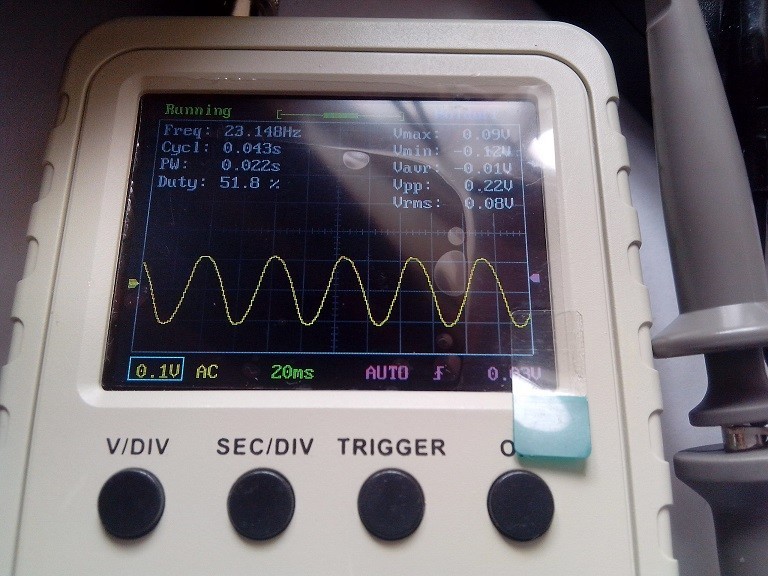

这时的频率23hz，对应转速大约1300转每分钟

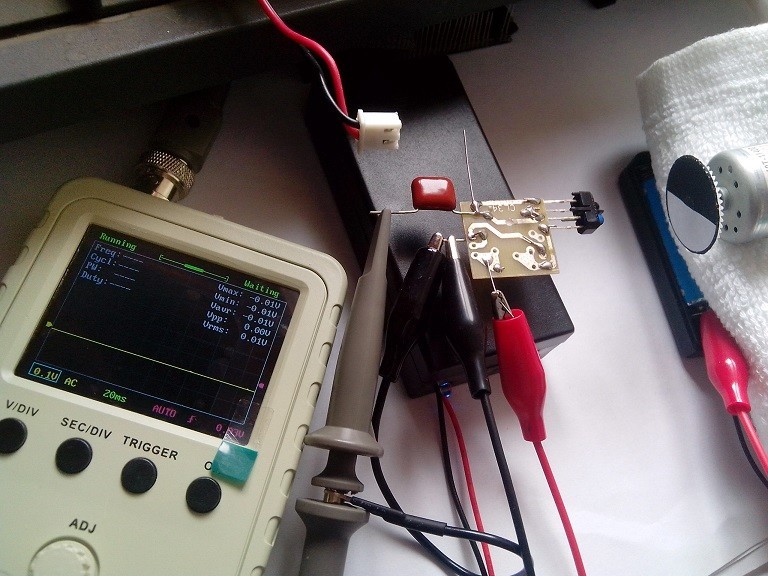

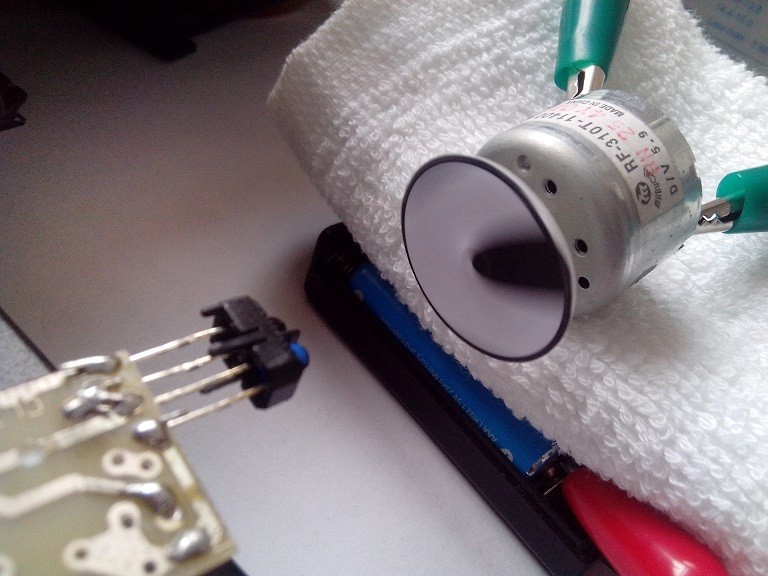

停住电机，示波器没波形了

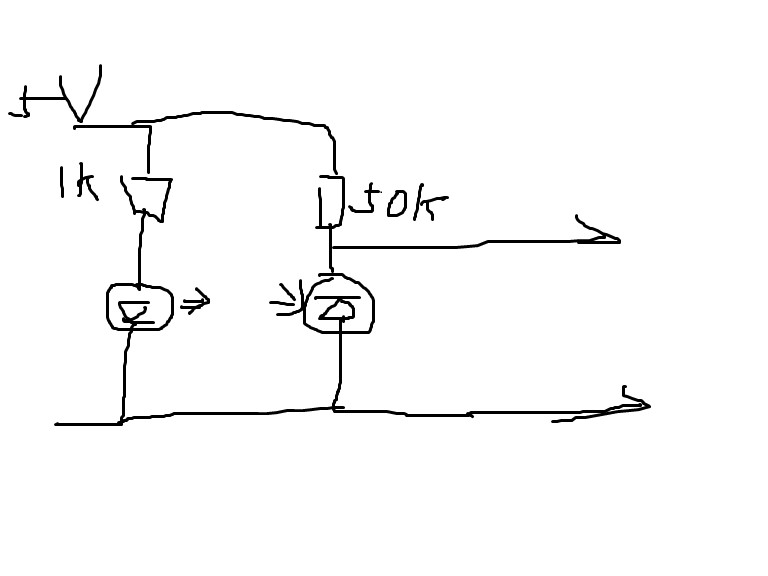

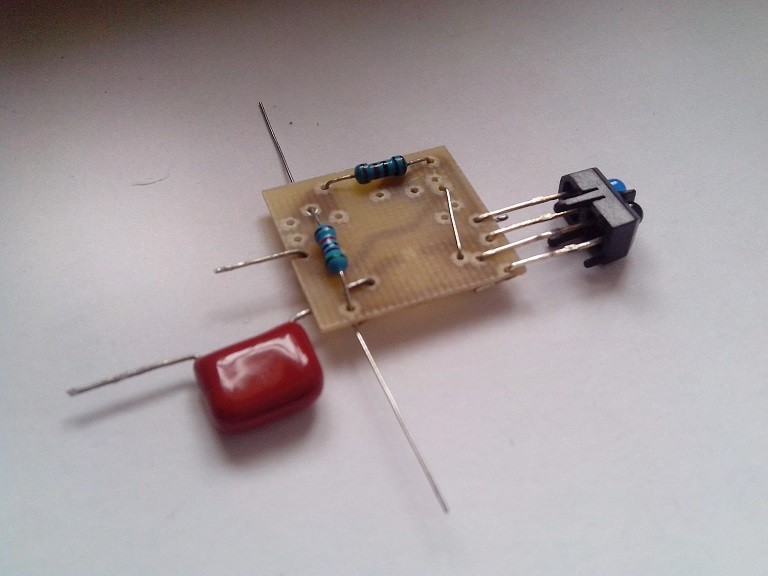

探头电路
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享

评分

参与人数 1仪表币 +60 收起 理由
散淡021 + 60 赞一个!

查看全部评分总评分 : 仪表币 +60

回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（34）

刘大大 数字梦想家 2019-1-17 10:46:09
这玩具示波器看起来还可以
2019-1-17 10:46:09 回复
人艰不拆 楼主     数字王者 2019-1-17 11:06:17
刘大大 发表于 2019-1-17 10:46
这玩具示波器看起来还可以

哈哈，20K以下还不错，20-100k将就能看个大概
2019-1-17 11:06:17 回复
ynqjzzh 数字梦想家 2019-1-17 11:56:08
有想法，有实践
2019-1-17 11:56:08 回复
fslichong 数字王者 2019-1-17 12:26:27
有创意，用万用表频率档可以不呢
2019-1-17 12:26:27 回复

点评

散淡021
你的思路很活
2019-1-17 13:50
人艰不拆 楼主     数字王者 2019-1-17 12:28:04
fslichong 发表于 2019-1-17 12:26
有创意，用万用表频率档可以不呢

应该可以的
2019-1-17 12:28:04 回复
散淡021 数字大神 2019-1-17 13:49:12
广电转换----很好的思路
2019-1-17 13:49:12 回复
刘大大 数字梦想家 2019-1-17 14:47:55
人艰不拆 发表于 2019-1-17 11:06
哈哈，20K以下还不错，20-100k将就能看个大概

可以了也能玩玩
2019-1-17 14:47:55 回复
atz123 数字王者 2019-1-17 19:06:02
请问一楼主，这种示波器怎么样？想弄一个玩玩
2019-1-17 19:06:02 回复
人艰不拆 楼主     数字王者 2019-1-17 19:42:03
atz123 发表于 2019-1-17 19:06
请问一楼主，这种示波器怎么样？想弄一个玩玩

最大优势就是便携，劣势很多，毕竟带宽就200khz
2019-1-17 19:42:03 回复
atz123 数字王者 2019-1-17 20:35:38
人艰不拆 发表于 2019-1-17 19:42
最大优势就是便携，劣势很多，毕竟带宽就200khz

早想弄个示波器玩，但一真没下定决心，买个台式的，放在那估计会成摆设，前两天看到有种30M的。不知能满足业余用用不？
2019-1-17 20:35:38 回复
人艰不拆 楼主     数字王者 2019-1-17 20:42:47
atz123 发表于 2019-1-17 20:35
早想弄个示波器玩，但一真没下定决心，买个台式的，放在那估计会成摆设，前两天看到有种30M的。不知能满 ...

30M的，具体说说看，什么牌子？
2019-1-17 20:42:47 回复
kyhwhb 数字大神 2019-1-18 04:21:44
光电测试探头是关键，接到万用表频率档试试如何
2019-1-18 04:21:44 回复
人艰不拆 楼主     数字王者 2019-1-18 08:08:59
巍巍兴安 发表于 2019-1-18 04:21
光电测试探头是关键，接到万用表频率档试试如何

有空试试，幅度合适应该可以
2019-1-18 08:08:59 回复
atz123 数字王者 2019-1-18 15:38:59
人艰不拆 发表于 2019-1-17 20:42
30M的，具体说说看，什么牌子？

https://item.taobao.com/item.htm?spm=a1z0k.7628869.0.0.c4842367Dt2RUv&id=582760063229&_u=ia5i5n5a62
2019-1-18 15:38:59 回复
人艰不拆 楼主     数字王者 2019-1-18 15:41:22
atz123 发表于 2019-1-18 15:38
https://item.taobao.com/item.htm?spm=a1z0k.7628869.0.0.c4842367Dt2RUv&id=582760063229&_u=ia5i5n5a6 ...

哈哈，比我这个好的多
2019-1-18 15:41:22 回复
atz123 数字王者 2019-1-18 15:44:13
人艰不拆 发表于 2019-1-18 15:41
哈哈，比我这个好的多

不知行不行，我不会用示波器
2019-1-18 15:44:13 回复
人艰不拆 楼主     数字王者 2019-1-18 16:09:03
atz123 发表于 2019-1-18 15:44
不知行不行，我不会用示波器

哈哈，简单用很简单，用好了也不容易，我也只会最基本的，建议先搞个便宜的学学
2019-1-18 16:09:03 回复
白不分 数字大师 2019-1-18 19:22:58
没玩过示波器，那个测量点在哪里？
2019-1-18 19:22:58 回复
atz123 数字王者 2019-1-18 20:35:44
人艰不拆 发表于 2019-1-18 16:09
哈哈，简单用很简单，用好了也不容易，我也只会最基本的，建议先搞个便宜的学学 ...

那我看的那个合适吗？还是买一台台式的？
2019-1-18 20:35:44 回复
