三张图说明zt109的mv档两个量程内阻不同

发表于：2019-1-4 10:02:43 11050
万用表
主题类别: 实测（简单)
仪表品牌: 众仪（ZOYI）
显示方式: 9999字
型号或关键字: zt109

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
测三极管反向电流

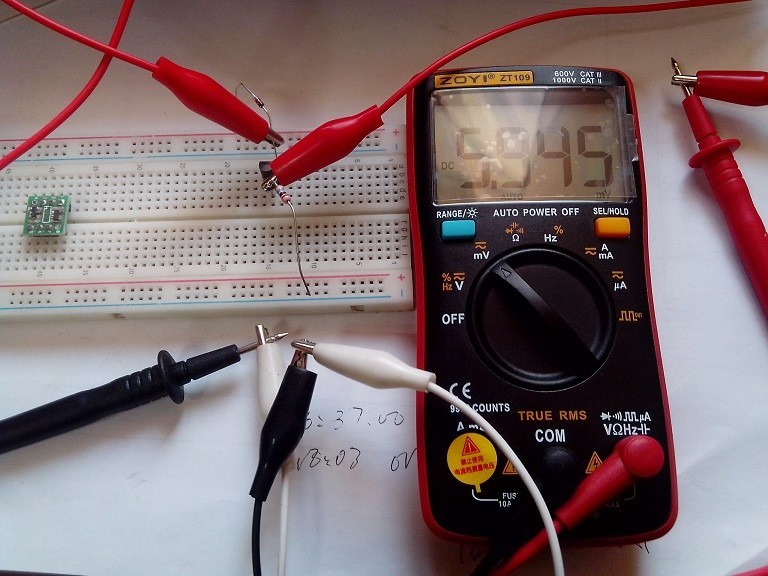

用mv档较小的量程，测的表上压降大致5mv

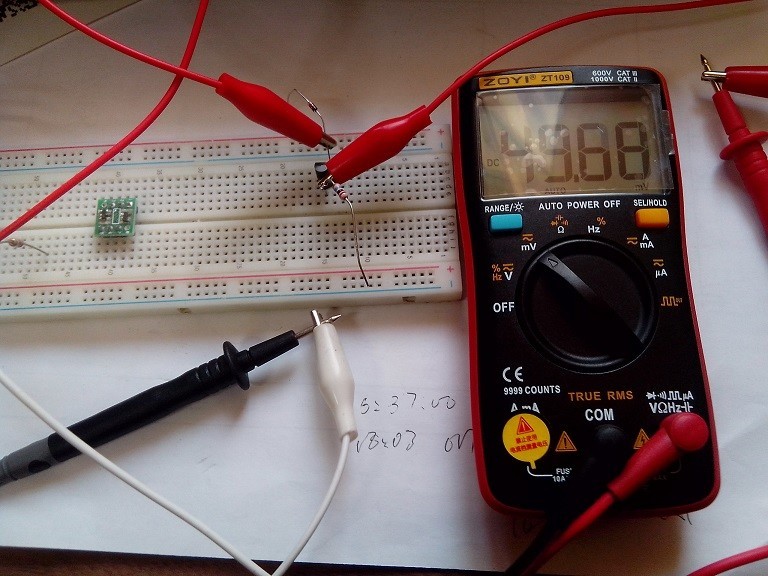

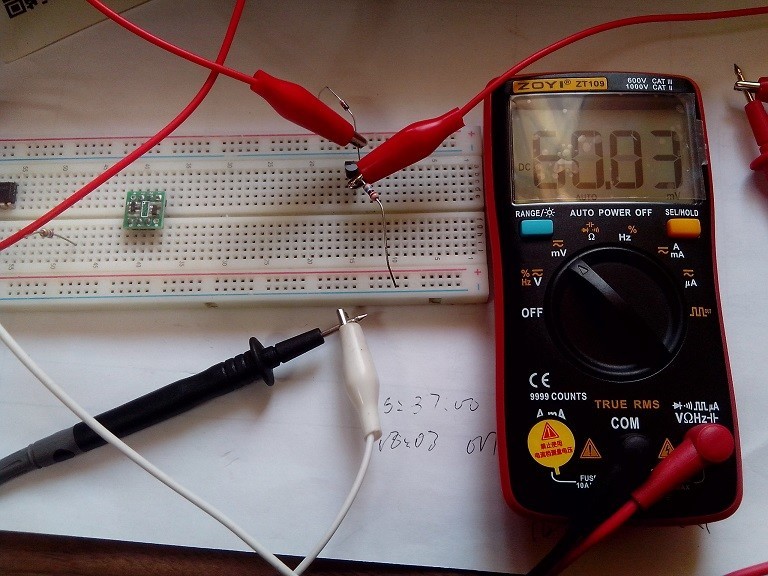

用较大量程测得越50-60mv


说明mv档里面，较大量程的内阻大，较小量程的内阻小，
和我上次测量结论一致，而且是大致相差10倍的样子
据说mv档是直接接芯片的，可能与芯片里的放大器的电路切换有关吧


收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（38）

43545 管理员 2019-1-4 10:08:15
众仪的表，你只有ZT109么？
2019-1-4 10:08:15 回复
人艰不拆 楼主     数字王者 2019-1-4 10:11:45
43545 发表于 2019-1-4 10:08
众仪的表，你只有ZT109么？

是的，哈哈哈
2019-1-4 10:11:45 回复
43545 管理员 2019-1-4 10:14:07
人艰不拆 发表于 2019-1-4 10:11
是的，哈哈哈

录一些简单的电工知识类视频，1分钟内的，可以获得资金与万用表
视频内，放上你这块表，不要放别的厂家的表。

2019-1-4 10:14:07 回复
人艰不拆 楼主     数字王者 2019-1-4 10:21:22
43545 发表于 2019-1-4 10:14
录一些简单的电工知识类视频，1分钟内的，可以获得资金与万用表
视频内，放上你这块表，不要放别的厂家的 ...

哈哈，我手机不行，也没注册视频发布的平台啊，我发帖主要是想和大家交流一下，聊聊天，顺便才是赚些仪表币，目前也没什么看好的仪表，不着急，多谢你的建议！以后有条件再说吧
2019-1-4 10:21:22 回复
43545 管理员 2019-1-4 10:44:13
人艰不拆 发表于 2019-1-4 10:21
哈哈，我手机不行，也没注册视频发布的平台啊，我发帖主要是想和大家交流一下，聊聊天，顺便才是赚些仪表 ...

好的，不用注册平台，视频是发我。
2019-1-4 10:44:13 回复
人艰不拆 楼主     数字王者 2019-1-4 10:49:49
43545 发表于 2019-1-4 10:44
好的，不用注册平台，视频是发我。

好吧，有的话就发给你
2019-1-4 10:49:49 回复
43545 管理员 2019-1-4 10:50:34
人艰不拆 发表于 2019-1-4 10:49
好吧，有的话就发给你

这个是众仪需要，他们录用后，付钱。
我看你有能力写这些，所以问问。

2019-1-4 10:50:34 回复
人艰不拆 楼主     数字王者 2019-1-4 11:05:15
43545 发表于 2019-1-4 10:50
这个是众仪需要，他们录用后，付钱。
我看你有能力写这些，所以问问。

哈哈，过奖了，如果碰到合适的场景我想着点吧
2019-1-4 11:05:15 回复
锐意如风 数字探长 2019-1-4 11:52:18
楼主用109已经发了好几个贴了，比较可惜，若是合成我觉得都应该授精了。
2019-1-4 11:52:18 回复
锐意如风 数字探长 2019-1-4 11:55:18
其实看DTM0660的pdf大约也可以知道毫伏档内阻很大，达到100G欧姆
2019-1-4 11:55:18 回复
SG830 数字梦想家 2019-1-4 14:16:46
锐意如风 发表于 2019-1-4 11:55
其实看DTM0660的pdf大约也可以知道毫伏档内阻很大，达到100G欧姆

台表的话这些参数有详细说明的。
2019-1-4 14:16:46 回复
人艰不拆 楼主     数字王者 2019-1-4 14:42:25
锐意如风 发表于 2019-1-4 11:52
楼主用109已经发了好几个贴了，比较可惜，若是合成我觉得都应该授精了。

哈哈，无所谓，发着玩吧
2019-1-4 14:42:25 回复
散淡021 数字大神 2019-1-4 17:24:34
本帖最后由 散淡021 于 2019-1-4 18:09 编辑

谢谢分享！

你的方法基本较准确（你二次被测表都显示在量程内，我感觉被测表显示OL时内阻更小，这点我还没想通），  我的219和X  也是最小档内阻小。
2019-1-4 17:24:34 回复
人艰不拆 楼主     数字王者 2019-1-4 17:47:42
散淡021 发表于 2019-1-4 17:24
谢谢分享！

你的方法基本较准确（你二次被测表都显示在量程内，我感觉被测表显示OL时内阻更大，这点我还没 ...

（你二次被测表都显示在量程内，我感觉被测表显示OL时内阻更大，这点我还没想通）
这句没看懂，什么二次测啊，不知指的什么
2019-1-4 17:47:42 回复
wgsd 数字大神 2019-1-4 17:56:31
最小mV档又经过芯片内的一个放大器放大了十倍，可能是放大器的架构与主芯片不同，因而输入阻抗不是一样的。
2019-1-4 17:56:31 回复
散淡021 数字大神 2019-1-4 18:06:57
人艰不拆 发表于 2019-1-4 17:47
（你二次被测表都显示在量程内，我感觉被测表显示OL时内阻更大，这点我还没想通）
这句没看懂，什么二次 ...

就是你二档量程，都有读数，而不是OL
2019-1-4 18:06:57 回复
散淡021 数字大神 2019-1-4 18:08:42
这方案的表交流毫伏档还好全是10M左右。
2019-1-4 18:08:42 回复
人艰不拆 楼主     数字王者 2019-1-4 18:16:19
散淡021 发表于 2019-1-4 18:06
就是你二档量程，都有读数，而不是OL

不奇怪啊，两档内阻差10倍，一个显示5mv，这档量程是10mv，一个自然显示50mv了，因为电流基本一样的，这档量程是100mv的，正好都在量程中间，只能说是巧了，如果三极管pn结漏电流再大点，就看不到这个结果了，天意啊
2019-1-4 18:16:19 回复
人艰不拆 楼主     数字王者 2019-1-4 18:16:53
wgsd 发表于 2019-1-4 17:56
最小mV档又经过芯片内的一个放大器放大了十倍，可能是放大器的架构与主芯片不同，因而输入阻抗不是一样的。 ...

哈哈，研究很深入嘛
2019-1-4 18:16:53 回复
