制作一个串灯维修插座

lxd7343 · 发表于 2019-10-15 15:35:27

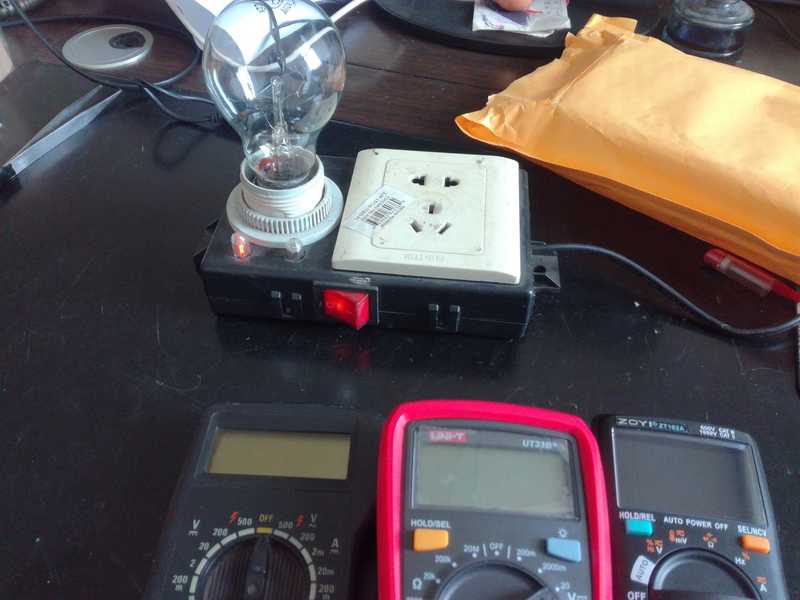

这个看看我一直在用的，两档开关切换直通与串灯

SG830 · 发表于 2019-10-15 17:00:54

jltzmy 发表于 2019-10-14 15:13
我也这么想过，还真没注意40-100瓦钨丝灯泡有小体积的，LED灯泡这里是不能用的 ...

用G9卤素灯珠代替，体积小。

jltzmy · 发表于 2019-10-15 18:16:03

lxd7343 发表于 2019-10-15 15:35
这个看看我一直在用的，两档开关切换直通与串灯

你这个有缺陷，看你这个开关体积应该是双刀，如何做到既能同时控制火线、零线，又能控制灯泡的串联与直通，而且可以显示串联与直通的状态？如有可能，请提供电路图纸供参考学习。

lxd7343 · 发表于 2019-10-16 06:12:14

jltzmy 发表于 2019-10-15 18:16
你这个有缺陷，看你这个开关体积应该是双刀，如何做到既能同时控制火线、零线，又能控制灯泡的串联与直通 ...

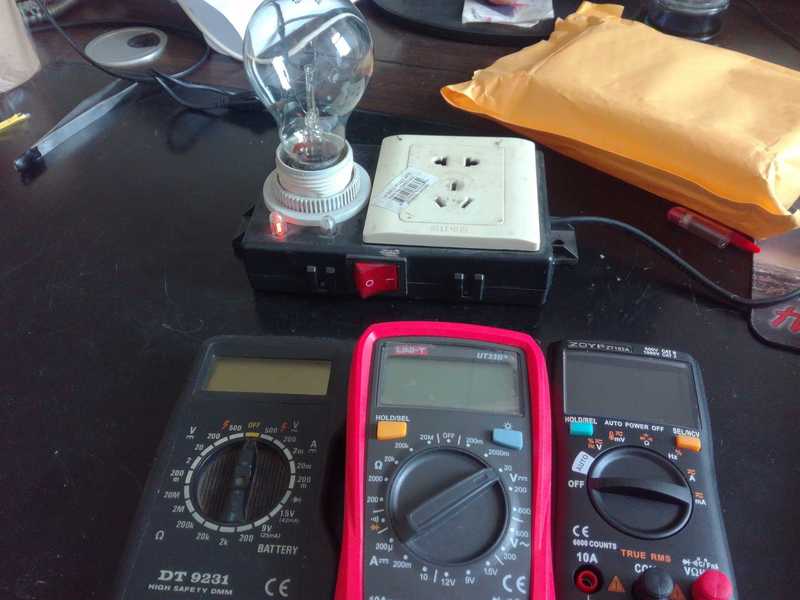

回头我拆开看看。开关灯亮表示串灯，灭表示直通。左边指示灯提示插座有电，右边指示灯亮提示灯坏。

时间久了，自己也不记得咋接的，但肯定不能切换同时控制零火的通电。

ynqjzzh · 发表于 2019-10-16 13:49:14

我做的还带电流电压功率测量和漏电保护

散淡021 · 发表于 2019-10-16 22:42:31

本帖最后由散淡021 于 2019-10-16 22:47 编辑

灯泡大法确实实用，但不少人说我这样都不安全
个人感觉：
1、有条件加隔离变压器
2、最起加个漏保+过流
3、通电指示灯最好要亮（我用灯泡），警示在通电状态。
最好穿鞋、戴手套（隔离双手一样触死，测电源板时二只手都不够用）

一样做就像楼上说的，加个电流表，很实用。

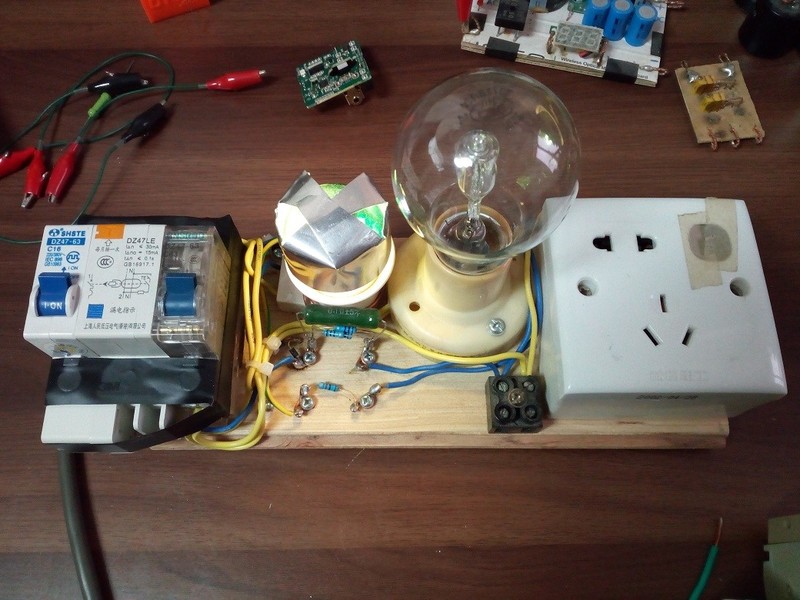

我没有舍得买( 担心几毫安的不行），就串个0.1欧测电流，串个1K 测漏电流。

jltzmy · 发表于 2019-10-17 01:41:40

漏电保护器和隔离变压器都是必须的，电压、电流表最好也配上，尤其是电流表，可以观测设备工作是否正常。

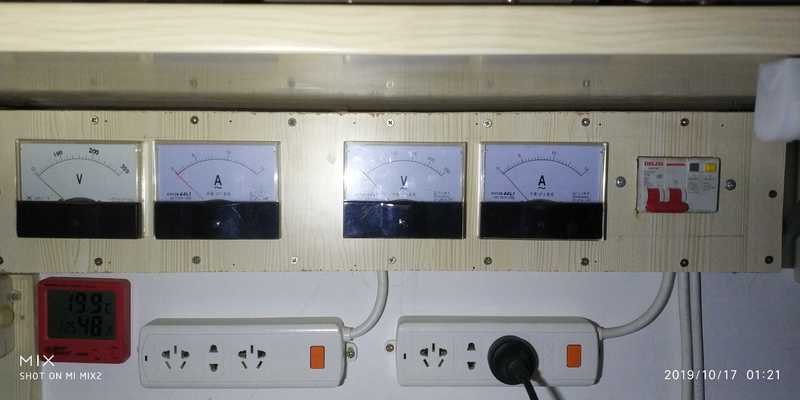

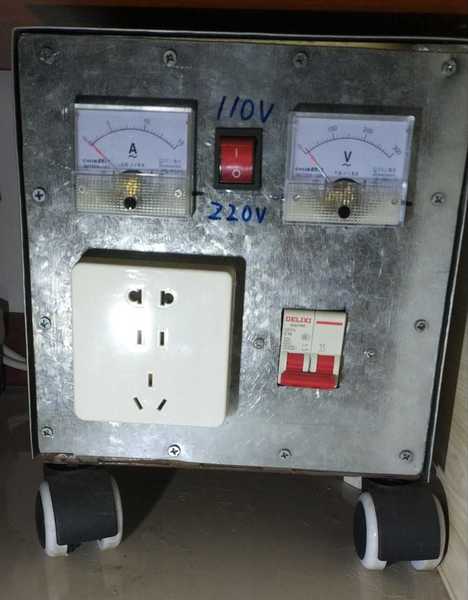

我工作台配了一个2000瓦隔离变压器，双路电压、电流表，电流表个人比较偏爱指针表。

wgsd · 发表于 2019-10-17 08:24:35

jltzmy 发表于 2019-10-17 01:41
漏电保护器和隔离变压器都是必须的，电压、电流表最好也配上，尤其是电流表，可以观测设备工作是否 ...

常玩强电很必要。

wgsd · 发表于 2019-10-30 20:15:03

灯泡快停产了。

atz123 · 发表于 2022-9-10 19:44:47

谢谢分享
