优利德UT118A笔式万用表试玩

发表于：2020-4-22 21:46:02 7527
万用表
主题类别: 评测（详细）
仪表品牌: 优利德（UNI-T）
显示方式: 三位半
型号或关键字: UT118A

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 jltzmy 于 2020-4-22 21:49 编辑

    受版主委托对几款万用表做个简单测试，其中之一就是优利德UT118A笔式万用表，该表体积小巧，三围只有182mm*27*20，产品重量只有90克，非常袖珍迷你，尤其适合外出携带，而功能却涵盖了交、直流电压，电阻、通断、二极管、电容、照明、自动关机等常见功能，3000字计数，1%精度自动量程决定了该表独特的气质，只可惜我拿到这款表是一款故障机，电阻和电容档失灵，无法测量，所以只对电压进行简单测试，或者说是把玩，希望起到窥斑知豹的目的。

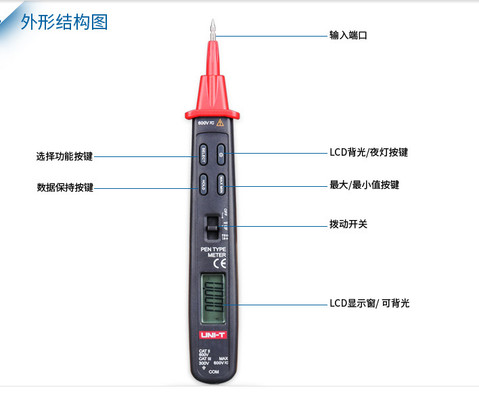

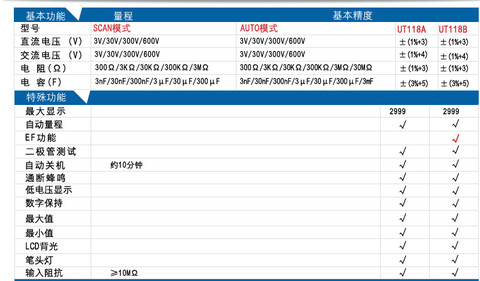

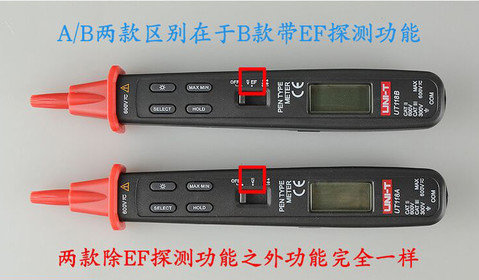

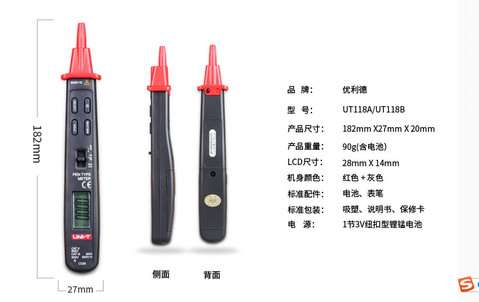

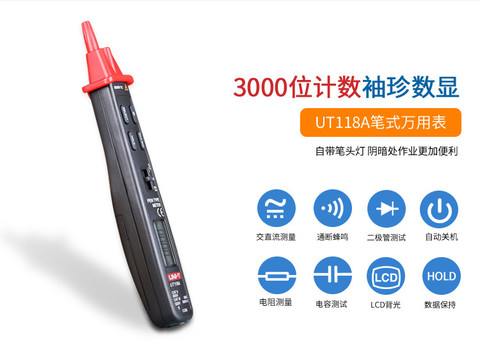

    由于我拿到的只有一个表笔，没有说明书等其它附件和资料，所以从官方下载了相关图片和参数图表供参考


一、概览














二、实拍图片

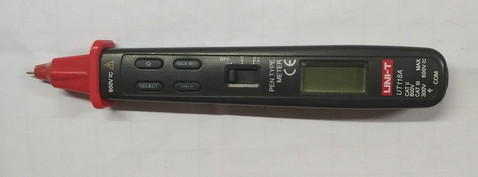

1、正面

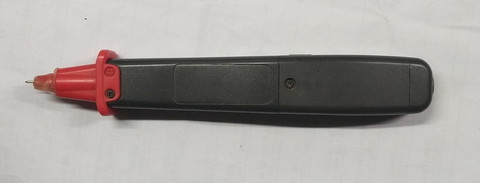

2、背面

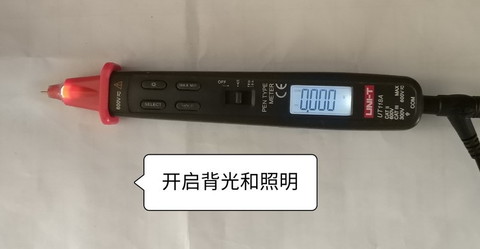

3、开启背光和照明

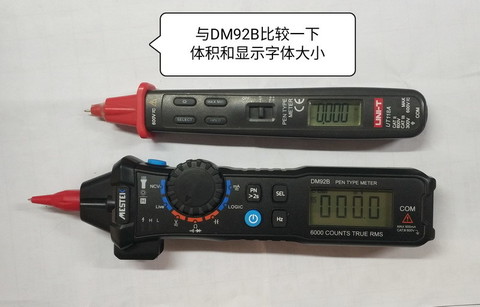

4、与迈斯泰克DM92B体积与显示字体大小比较


三、电压测试

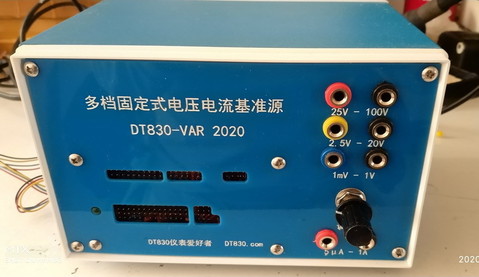

     测试基准依然为本论坛自主产品DT830-VAR 2020多档固定式电压电流基准源

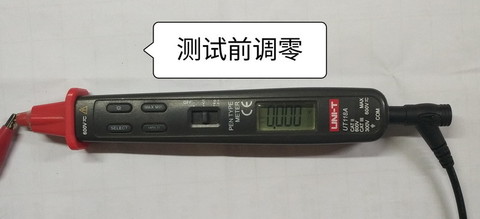

1、测试前电压调零

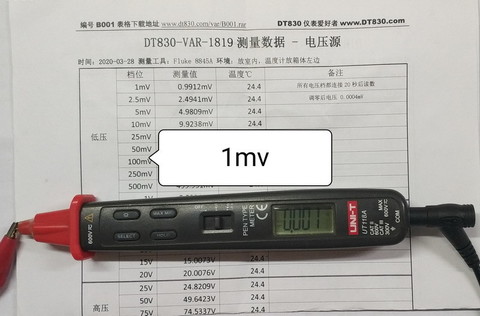

2、1mv

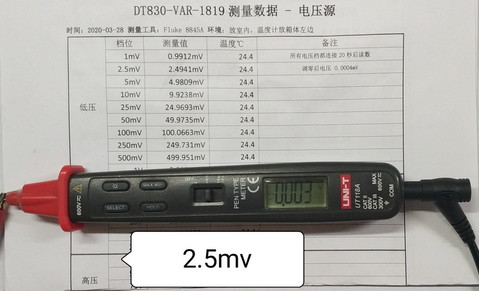

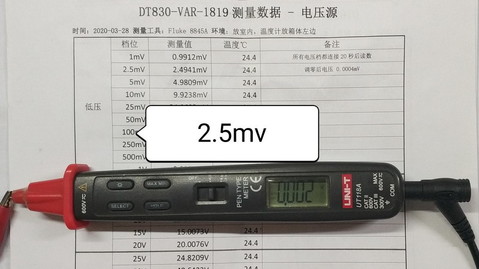

3、2.5mv 注意：此处有二个数值，下面有专门阐述

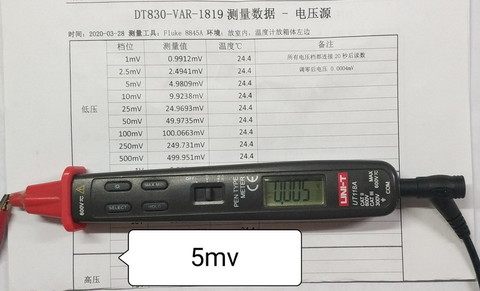

4、5mv

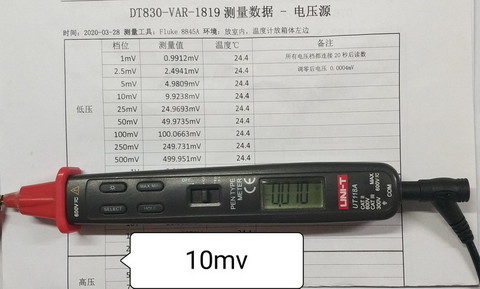

5、10mv

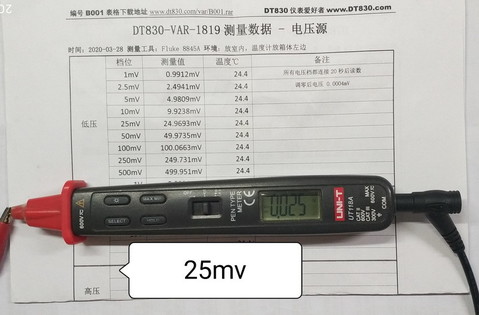

6、25mv

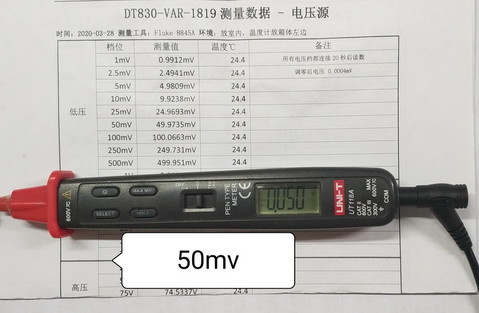

7、50mv

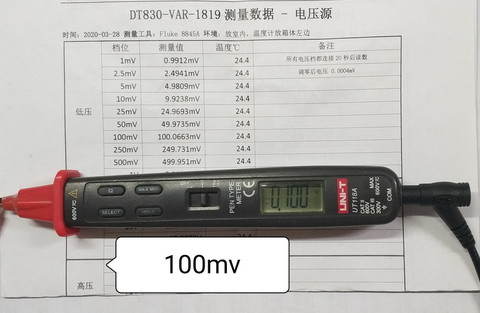

8、100mv

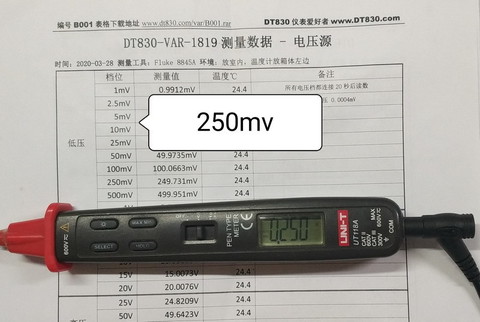

9、250mv

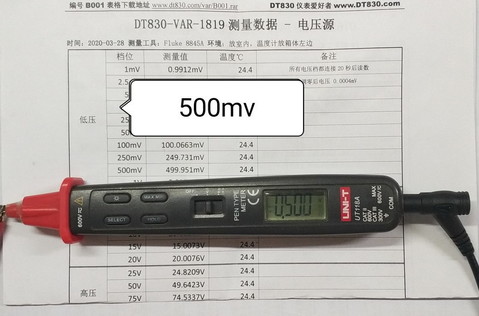

10、500mv

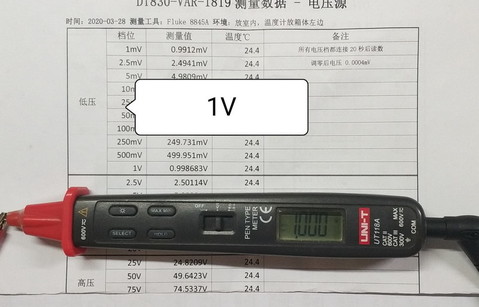

11、1v

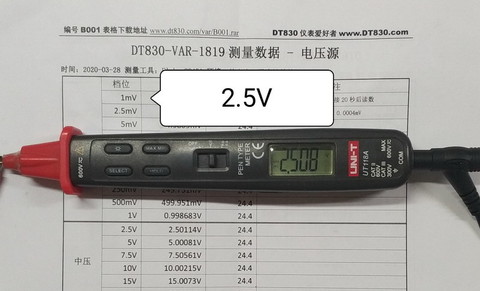

12、2.5v

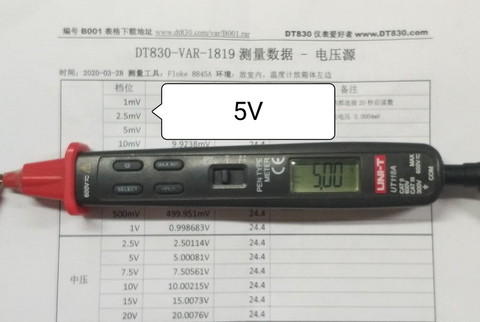

13、5v

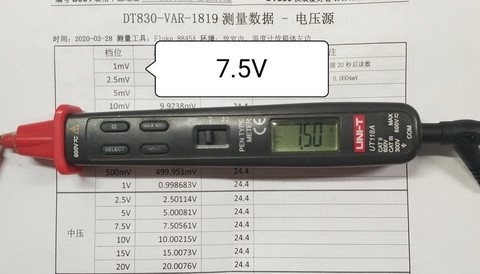

14、7.5v

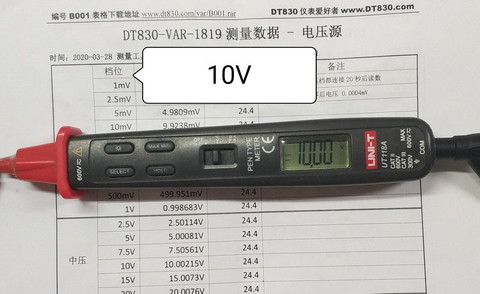

15、10v

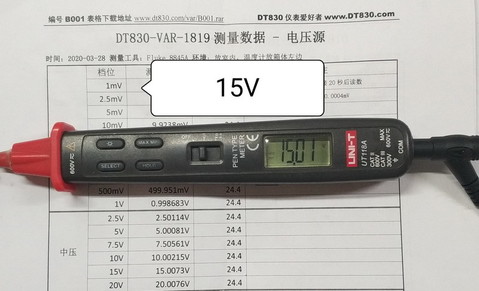

16、15v

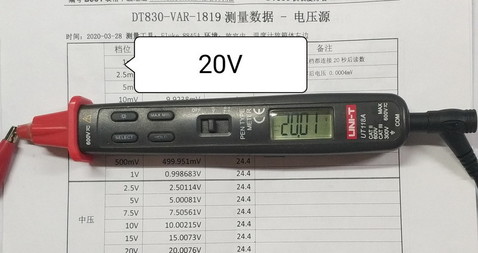

17、20v

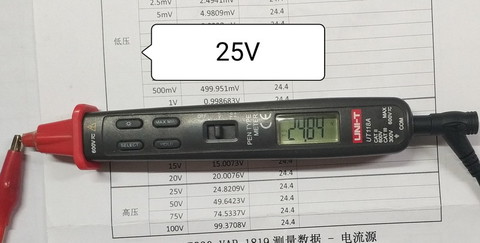

18、25v

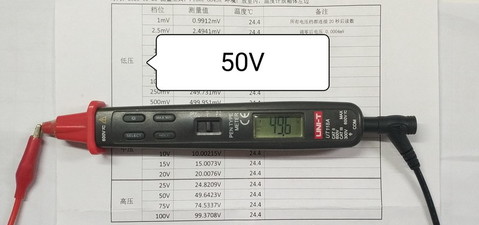

19、50v

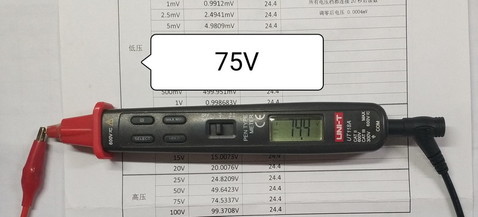

20、75v

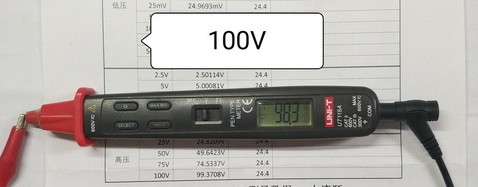

21、100v

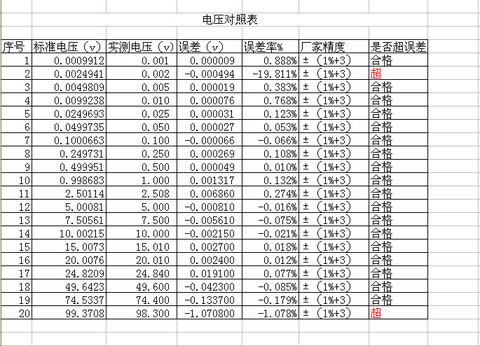

22、电压对照表


    从上述实测数据中，我们看到，这款表的电压精度控制是非常好的，其中两项超标，尤其是2.5mv档位超标，其实是非常正常现象，以3000字三位半的精度来说，小数点后面最多可显示3位数字，0.0025的数字，正好涉及显示位数不足的问题，这一点从测试情况中也得到验证，实测数值有时显示0.002，有时显示0.003，其中尾数5无论如何也是这款表显示不出来的，只能是要么显示数字2，要么显示数字3，由于没有更精确的电压数值，无法验证0.0024是否只显示0.002或者0.0026是否会进位显示0.003。从一般意义上来说，一款从1mv到100v这么大跨度的区间，无需换挡自动测量，而且精度控制如此之好，实属不易，充分体现了优利德设计、研发以及工艺控制的严谨性，仅凭这一点也要点赞。


四、二极管测试

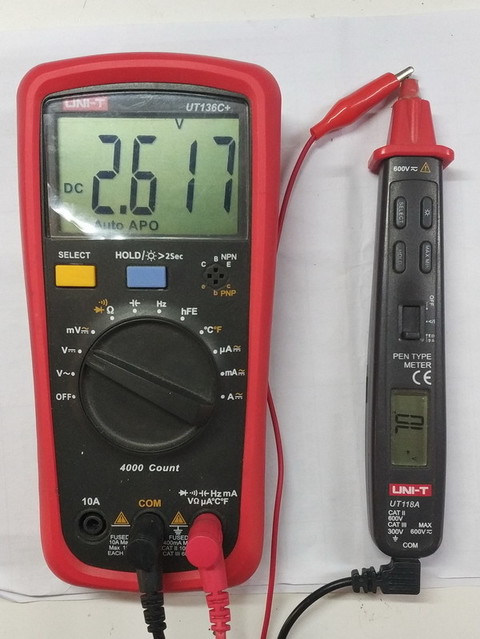

1、二极管档开路电压2.6v

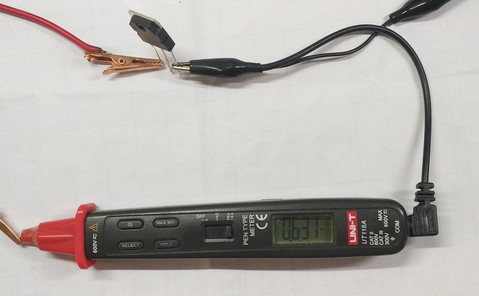

2、二极管测试，懒得单独找二极管，随手测试了一个三极管的PN结

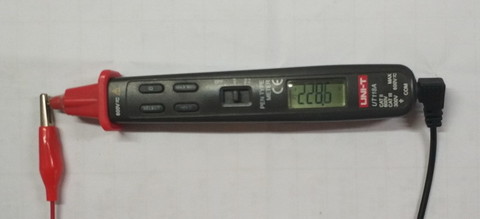

五、220v市电测试


六、拆机

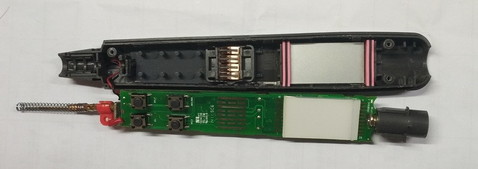

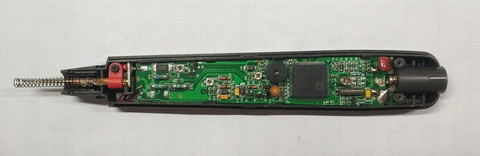

1、正面做工
2、背面

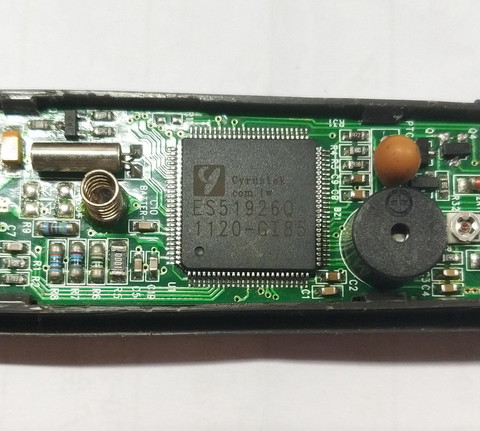

3、芯片特写

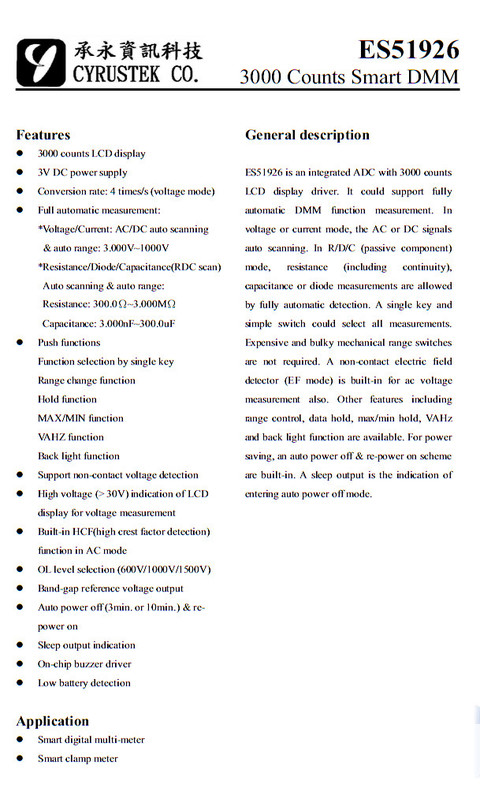

    从拆机图中可以看到，该万用表采用台湾承永ES51926Q主芯片，背面除了功能按键和显示屏外，无其他冗余，正面做工工整紧凑，在如此小的空间完成整个功能实现，充分看出优利德的研发功力和工艺控制水平。


    虽然我拿到的表电阻、电容两项指标目前不能测试，但从电压测试情况来看，估计这两项也不会差到哪里，作为袖珍小巧的笔式万用表，该表确实实属难得，说了这么多优点，缺点嘛我个人觉得只有一个，就是价格不够亲民，有点偏高。还有就是受显示屏幕限制，字体有点小，对于我这种近视加老眼昏花的人来说，看着有点吃力。


收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（20）

kyhwhb 数字大神 2020-4-23 04:53:49
测试详细，总结到位。谢谢分享!
2020-4-23 04:53:49 回复
勇闯沙滩 数字大神 2020-4-23 06:31:21
虽然表小，看着确实很好，电工用小表安全性很重要，为什么委托评测故障机？
2020-4-23 06:31:21 回复
wgh1027 数字大神 2020-4-23 07:36:06
谢谢分享
2020-4-23 07:36:06 回复
wgsd 数字大神 2020-4-23 07:36:30
神来之笔。
2020-4-23 07:36:30 回复
jltzmy 楼主     数字精灵 2020-4-23 08:56:29
勇闯沙滩 发表于 2020-4-23 06:31
虽然表小，看着确实很好，电工用小表安全性很重要，为什么委托评测故障机？ ...

手里有什么表就做什么事，也算因地制宜吧，虽然是故障机，但也可以达到透过现象看本质，通过局部看整体的作用。
2020-4-23 08:56:29 回复
表述 数字精灵 2020-4-23 08:56:50
高电压偏差有点大
2020-4-23 08:56:50 回复
wgh1027 数字大神 2020-4-23 09:12:17
这个可谓是万能电笔
2020-4-23 09:12:17 回复
ynkmzyl 数字大师 2020-4-23 13:08:45
难和这么小的东西里塞进这么大个芯片
2020-4-23 13:08:45 回复
月台故事 数字大师 2020-4-23 14:00:09
好表好表
2020-4-23 14:00:09 回复
散淡021 数字大神 2020-4-23 18:05:15
谢谢分享！
2020-4-23 18:05:15 回复
lkdq 数字奇才 2020-4-24 00:45:35
我有一个，前段时间档位乱跳还发贴问过。后来拆开顺便测绘了一下，居然是三层板，幸亏元件少，不然履线得累死
2020-4-24 00:45:35 回复
kyhwhb 数字大神 2020-4-24 04:56:08

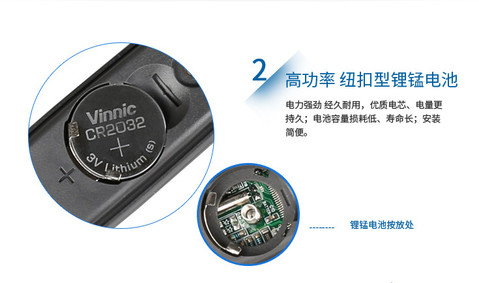

使用2032锂电池，功耗情况如何
2020-4-24 04:56:08 回复
jltzmy 楼主     数字精灵 2020-4-24 09:08:30
lkdq 发表于 2020-4-24 00:45
我有一个，前段时间档位乱跳还发贴问过。后来拆开顺便测绘了一下，居然是三层板，幸亏元件少，不然履线得累 ...

你好，能否分享一下你的测绘图纸，我这个表现在电阻和电容档不好用，切换到右侧就滴滴响，通断档一直响，切换到电阻档不响，但始终显示0，切换到电容档显示DISC，也不能测量，如果可能的话，借你的图尝试修一下。
2020-4-24 09:08:30 回复
wgh1027 数字大神 2020-4-24 10:32:51
jltzmy 发表于 2020-4-24 09:08
你好，能否分享一下你的测绘图纸，我这个表现在电阻和电容档不好用，切换到右侧就滴滴响，通断档一直响， ...

估计是那两个保护三极管坏了，换掉试试。
2020-4-24 10:32:51 回复
月台故事 数字大师 2020-4-24 11:33:38
好东西啊
2020-4-24 11:33:38 回复
jltzmy 楼主     数字精灵 2020-4-24 15:39:37
wgh1027 发表于 2020-4-24 10:32
估计是那两个保护三极管坏了，换掉试试。

嗯，有功夫试试看
2020-4-24 15:39:37 回复
老李爱维修 数字梦想家 2020-4-24 16:45:49
这个返厂去修一下就好，自己缺资料不好搞吧。
2020-4-24 16:45:49 回复
lkdq 数字奇才 2020-4-24 22:18:53
jltzmy 发表于 2020-4-24 09:08
你好，能否分享一下你的测绘图纸，我这个表现在电阻和电容档不好用，切换到右侧就滴滴响，通断档一直响， ...

我刚才看了一下，我的是118B，发了个贴子供参考
http://www.dt830.com/thread-4180-1-1.html
2020-4-24 22:18:53 回复
jltzmy 楼主     数字精灵 2020-4-24 22:50:31
lkdq 发表于 2020-4-24 22:18
我刚才看了一下，我的是118B，发了个贴子供参考
http://www.dt830.com/thread-4180-1-1.html ...

谢谢分享，
2020-4-24 22:50:31 回复
