9999字显示的众仪万用表拆包试用

5448 · 发表于 2017-10-6 00:32:41

通过本坛（http://www.dt830.com/）福利途径获得众仪赠用的111万用表。小巧玲珑，9999显示。

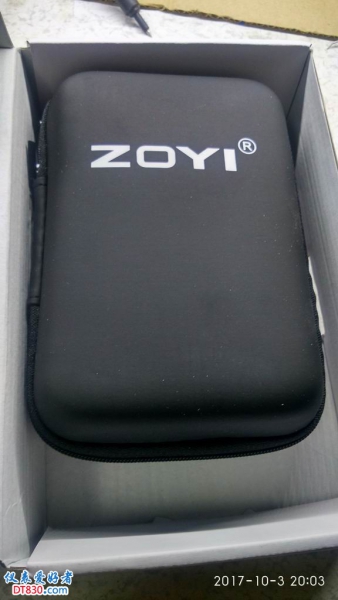

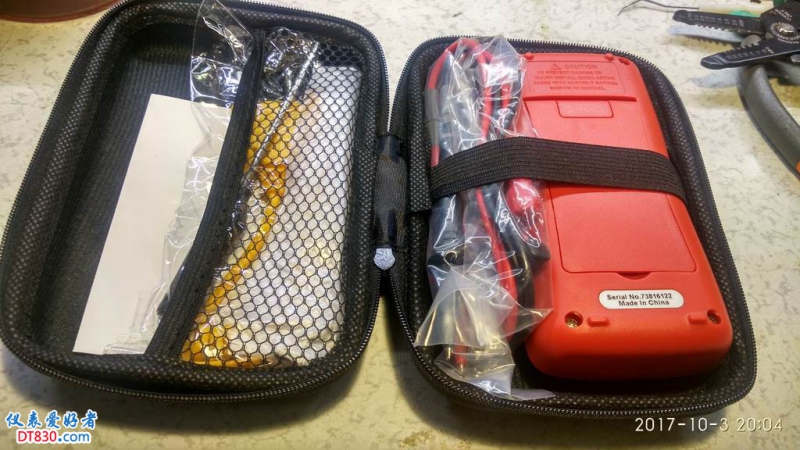

拆包，纸盒内有硬便携包，出门携带方便。

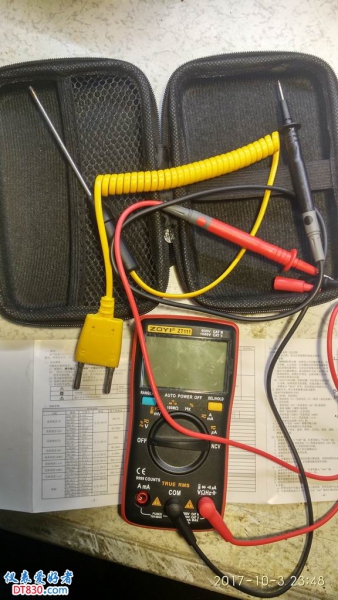

打开后，看到很骚包的红色表，还有附件

一件件拿出来。

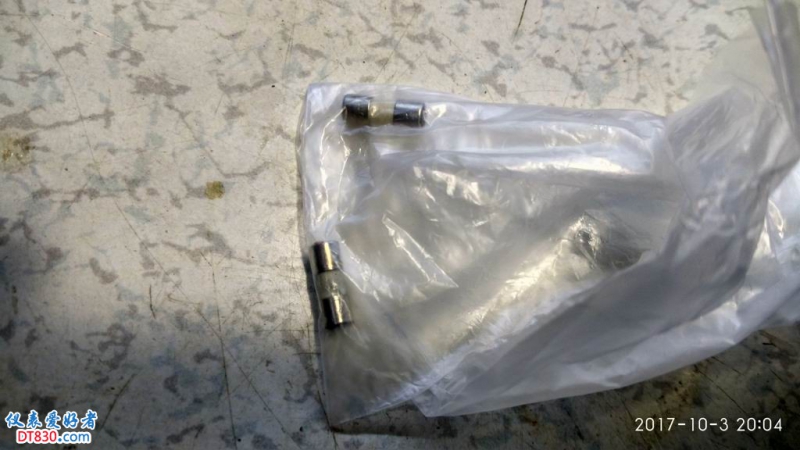

这是赠送的两枚保险管，众仪这个表，很小巧，保险丝也是小号的，个别地方不容易买到。厂家这点做法很贴心的。

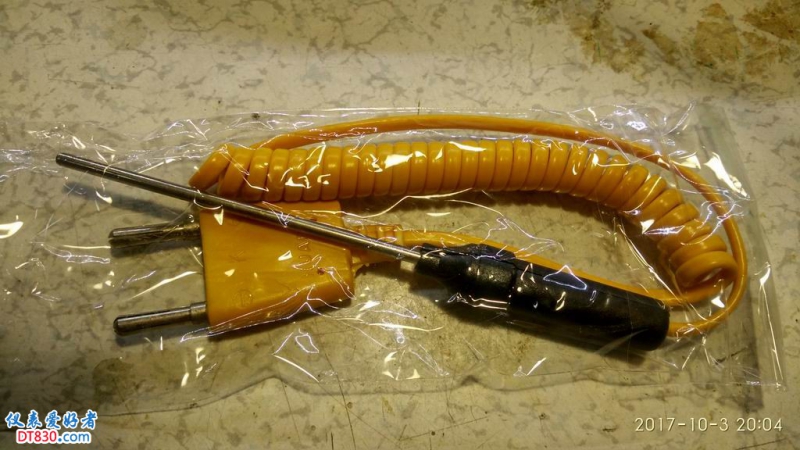

测温探头。K型的，带弹簧线，方便拉伸收缩

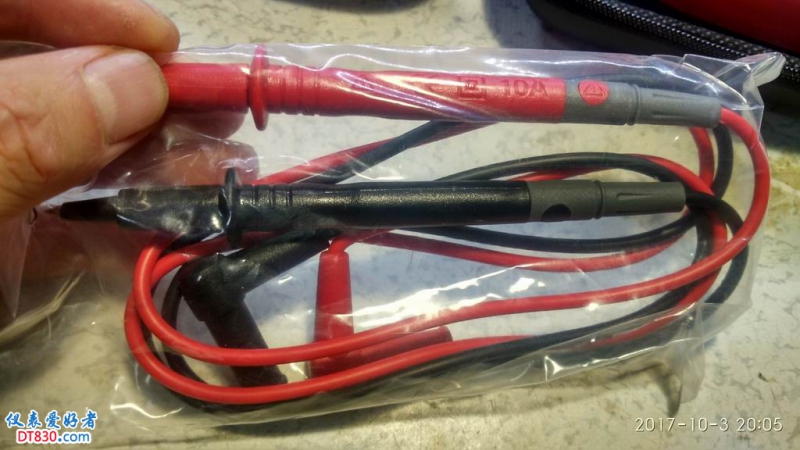

表笔，10A的，线径不大。长度也不超1米，应该就是这个表配套专门的表笔，主要考虑了便携性

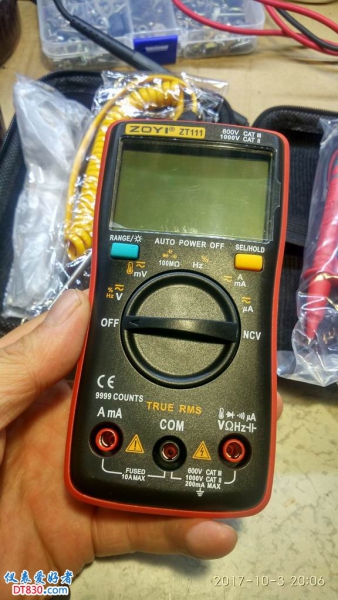

露个小脸。
有交直流电压档、温度档、电阻、电容、二极管、通断蜂鸣器档、频率档、电流档和非接触电压测量档。

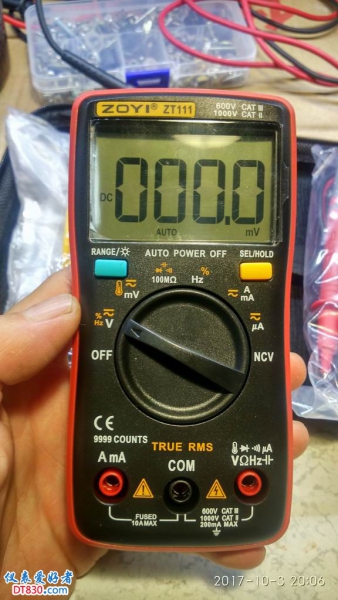

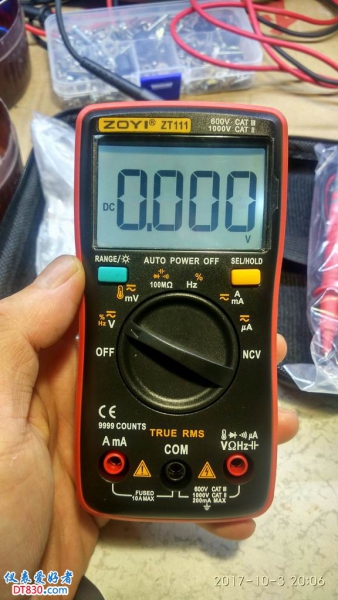

开机，大字体。这么小巧的表做出来这么大的屏幕和字体，赞。
屏幕可视角有点小了

两分钟背光是白色的

简单拆机。

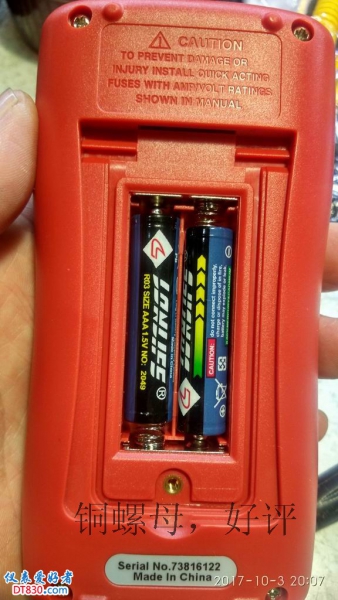

电池盖压着支撑板，很巧妙的设计。两个7号电池，而且电池盖是金属螺母，保证可以多次拆卸。

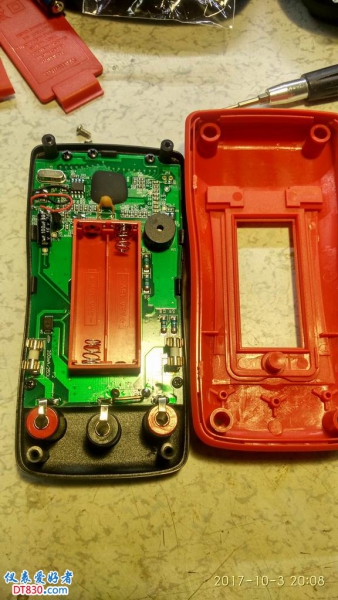

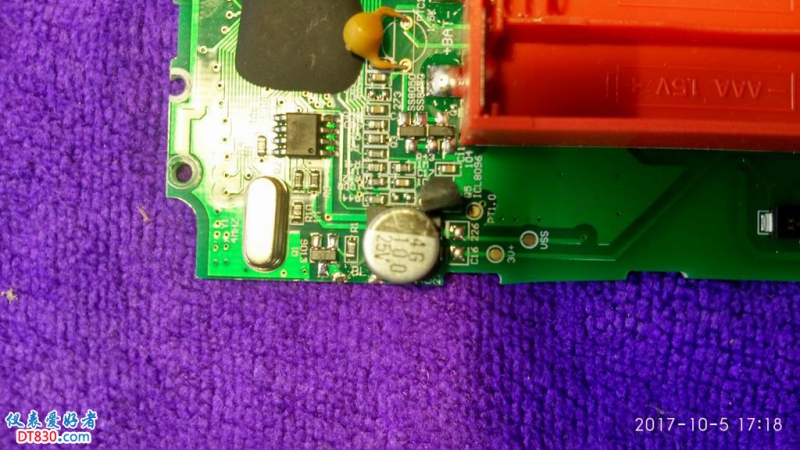

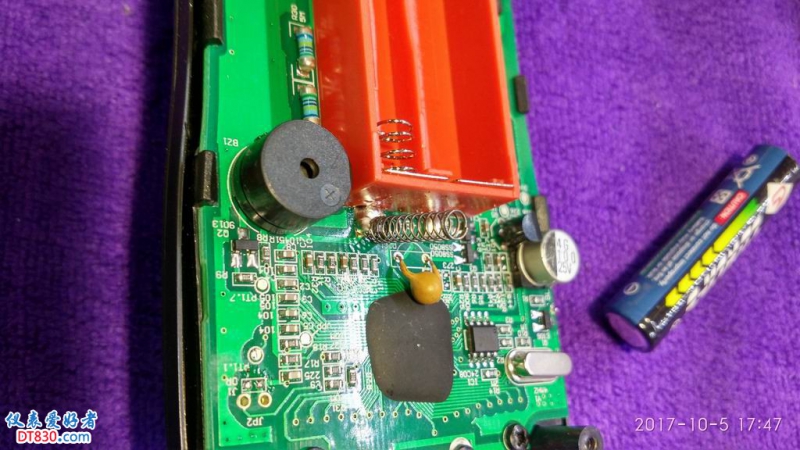

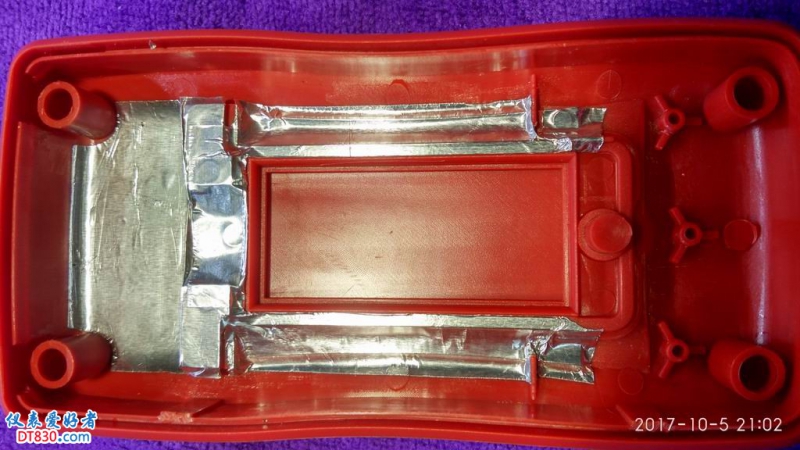

四颗自攻丝，打开表壳。喜闻乐见的牛屎芯片。

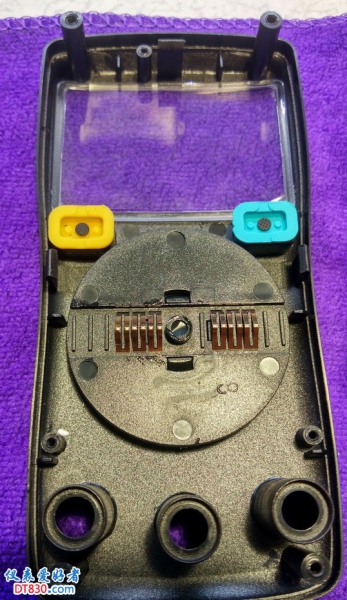

表笔孔有点单薄，我喜欢整体铜棒车的孔，用起来比较紧，很爽。

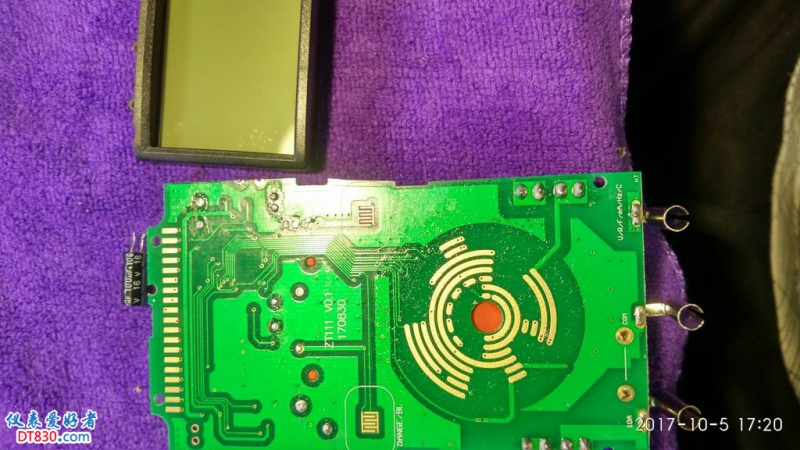

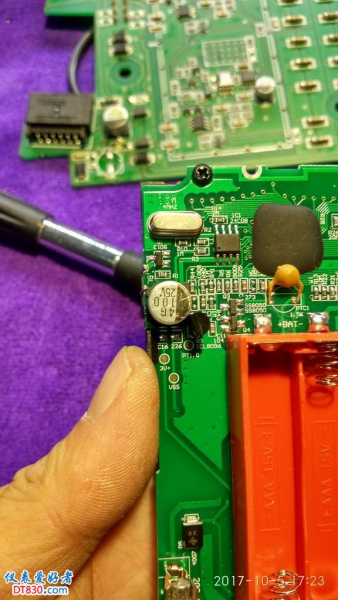

三颗螺丝取下，板子就拿了出来。拍照记下V片位置

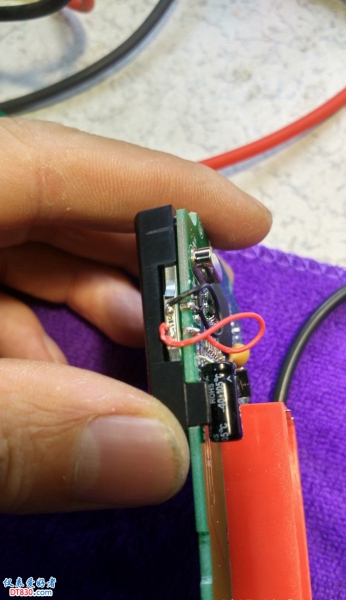

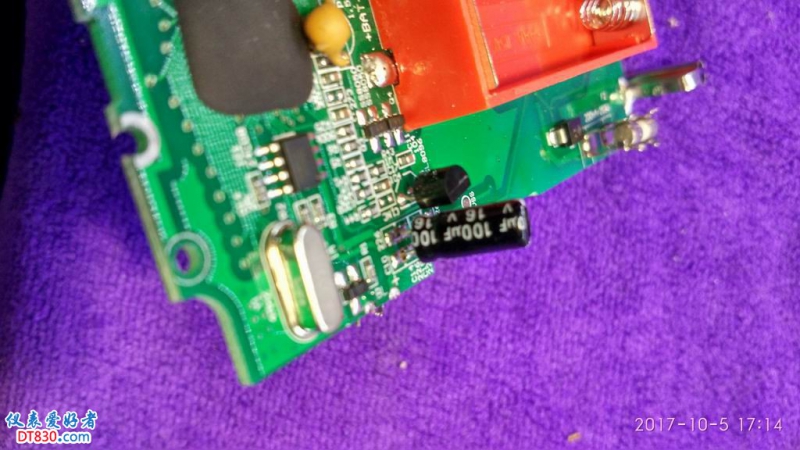

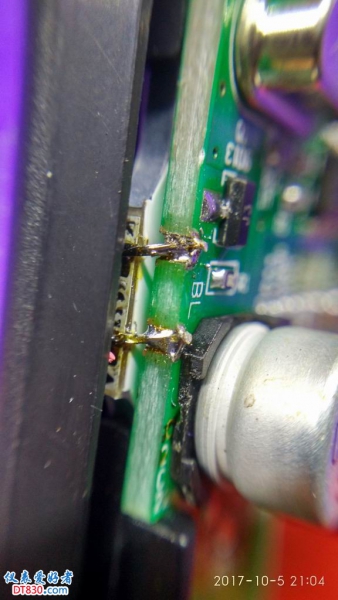

液晶背光板接线快被压断了，需要改进

恢复。

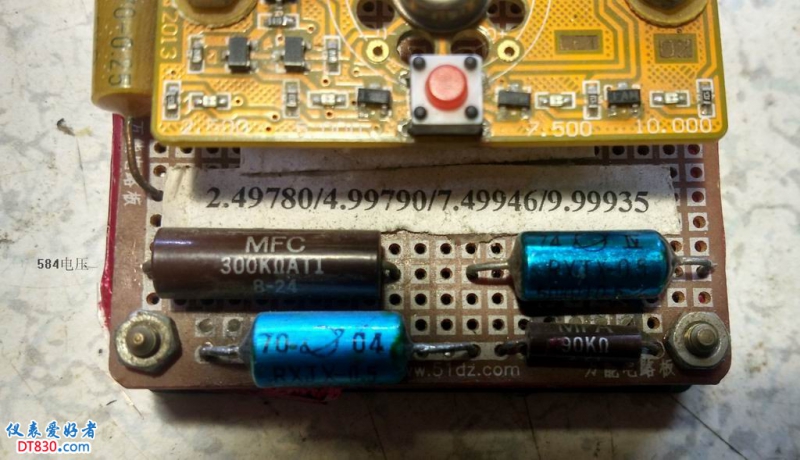

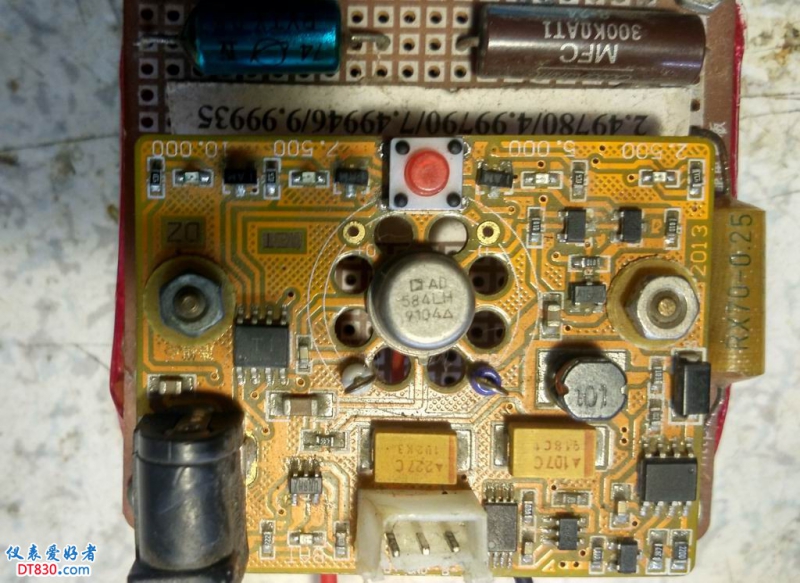

简单做一下电压测试，584基准。每档两次测试，做一个正反转。

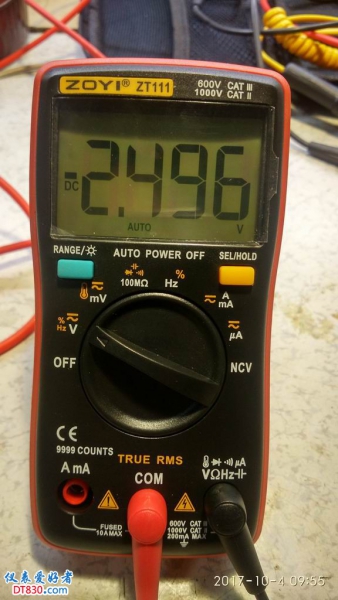

2.5V

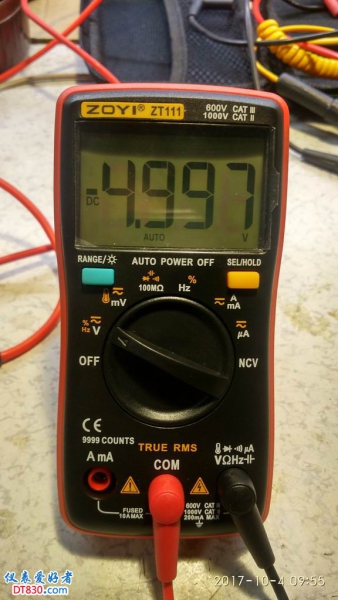

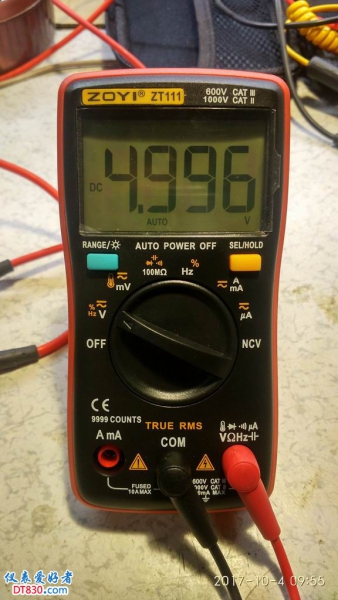

5V

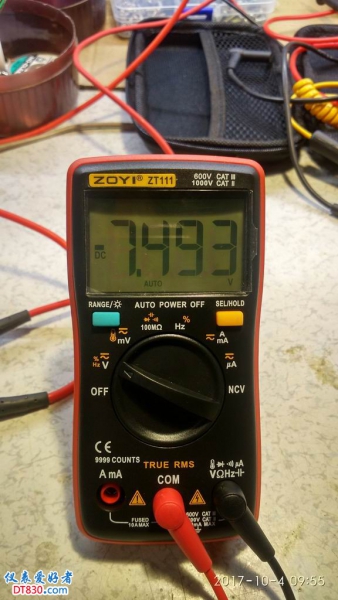

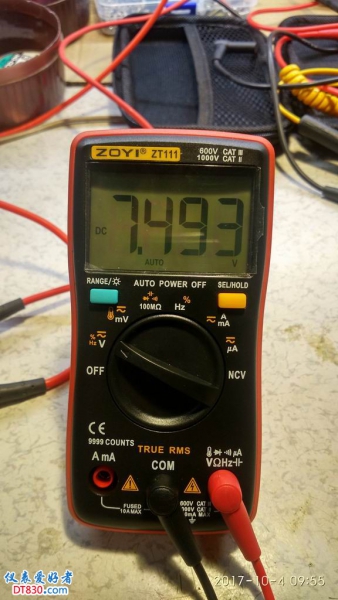

7..5V

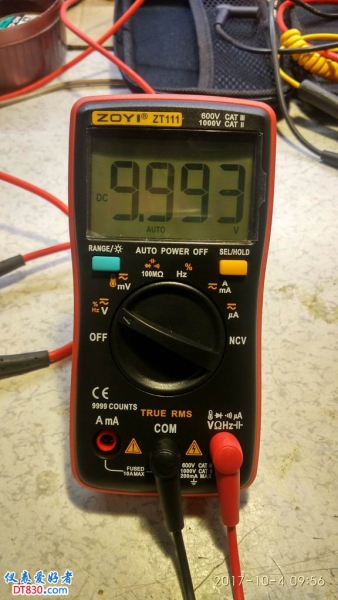

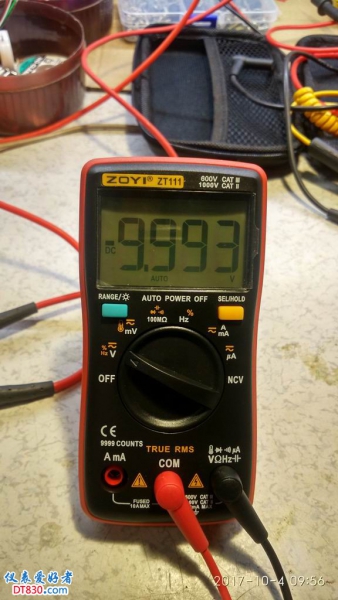

10V

总体来说，翻转误差几乎没有。

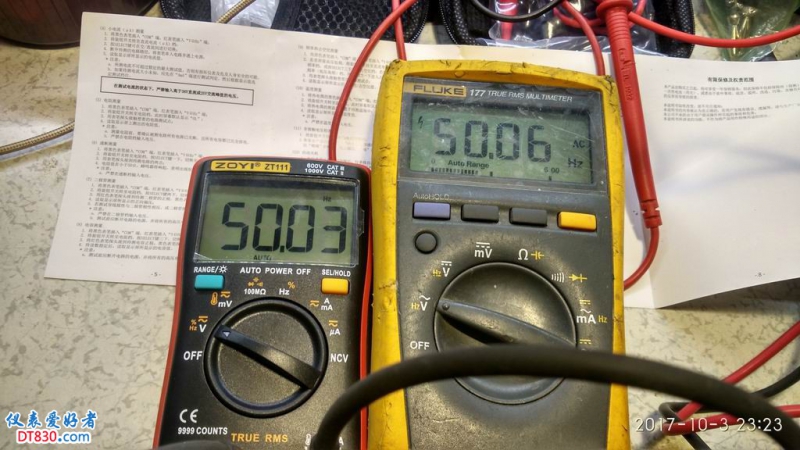

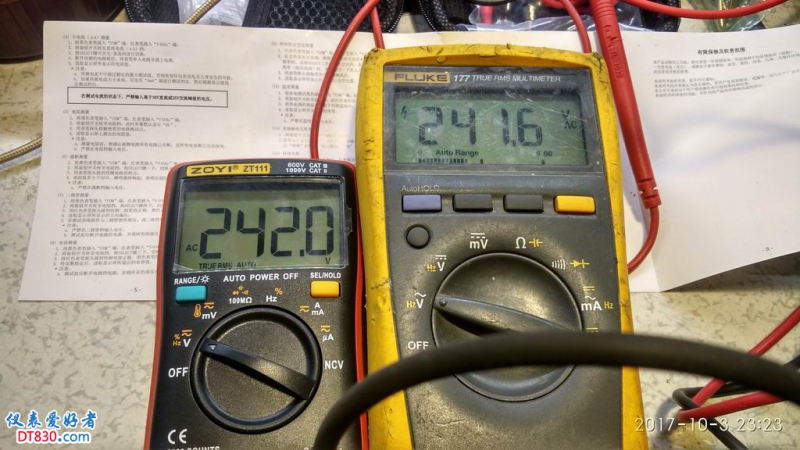

交流电压，和177同台

强电测量时，通过按功能按键，可以显示频率。

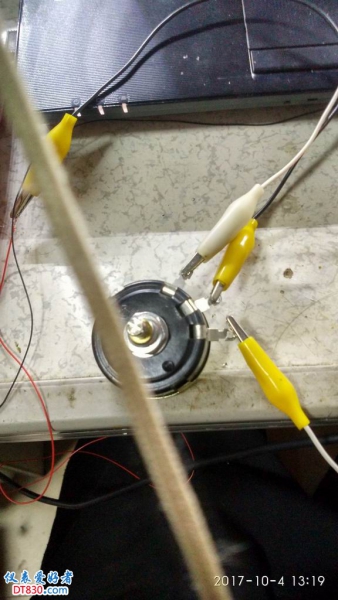

毫伏档测试，用绕线电阻做了一个分压，不是很稳定，能做测试有对比就可

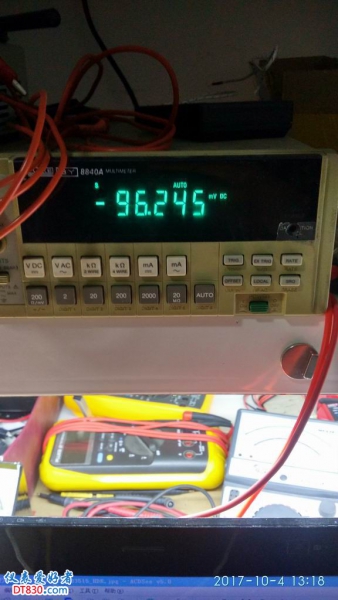

和福禄克8840A比较。

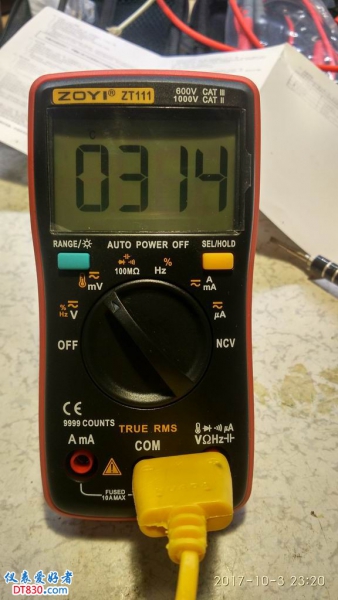

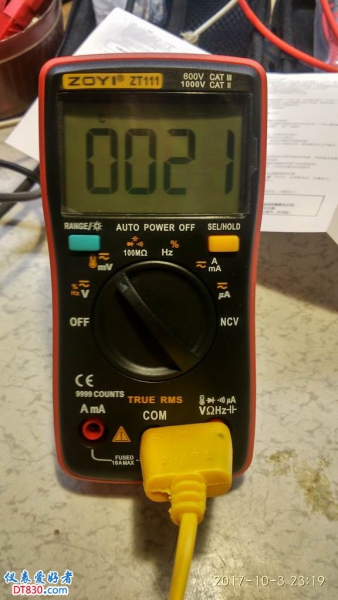

温度档，不插热电偶，显示室温22，插上显示21.看来内置温度传感和温度探头有偏差

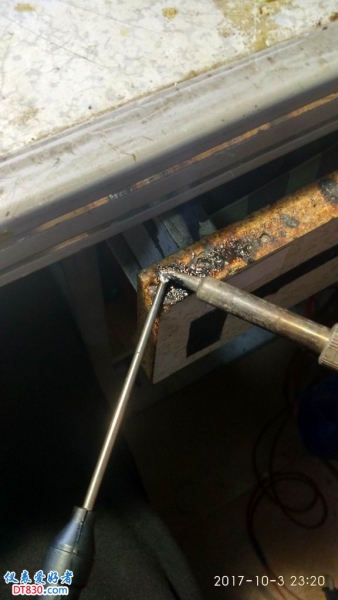

电烙铁加热一下，看看如何。

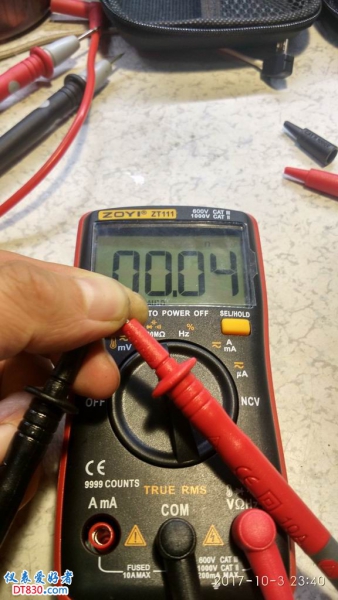

下面进入电阻档，短接表笔，0.4,仅供参考，毕竟单片机校准的表，短接显示0.00也不是很难。

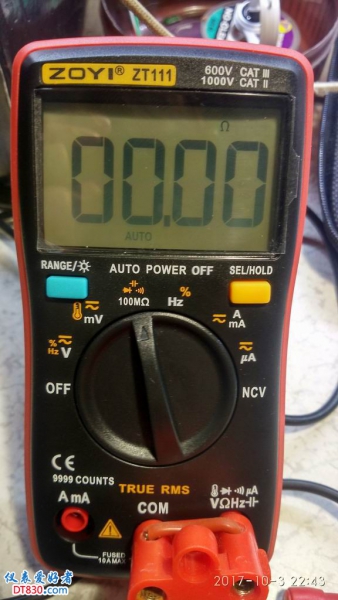

短路插件测试，阻值为0

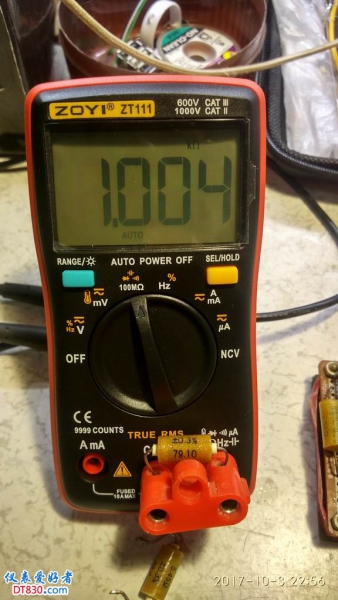

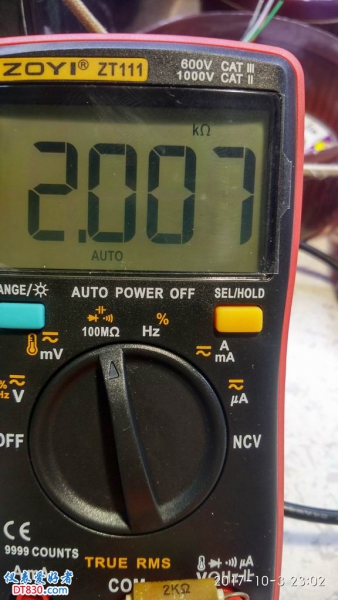

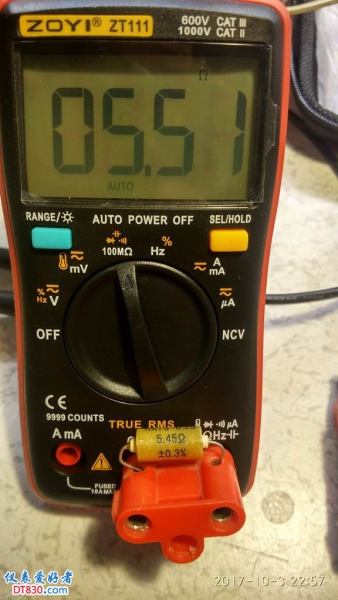

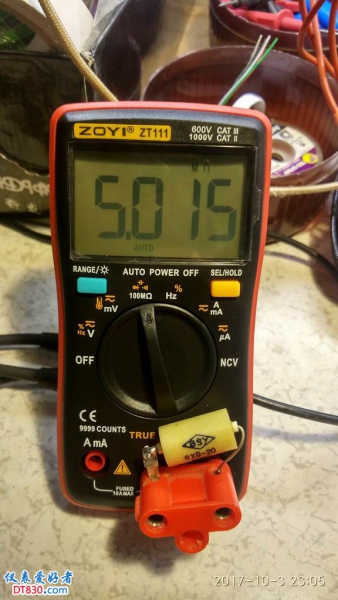

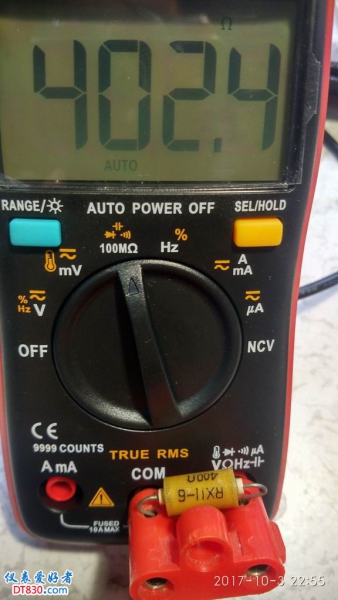

共计有5.45Ω，400Ω,1KΩ，2KΩ和5兆欧，没有精密电阻，仅供参考

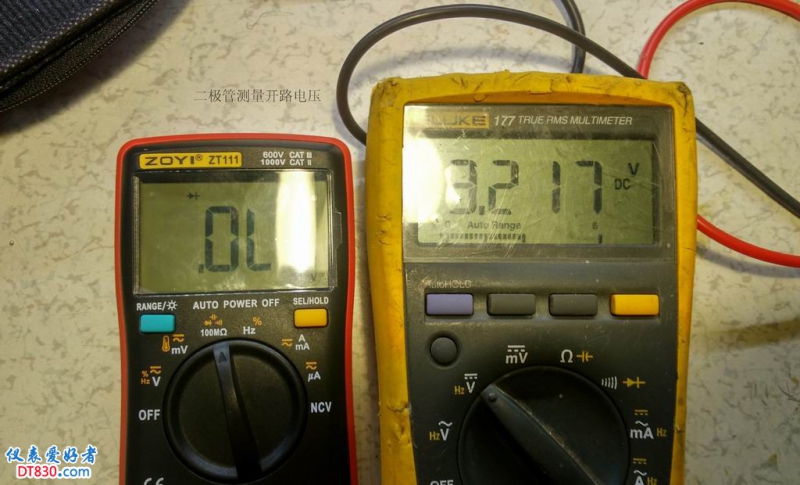

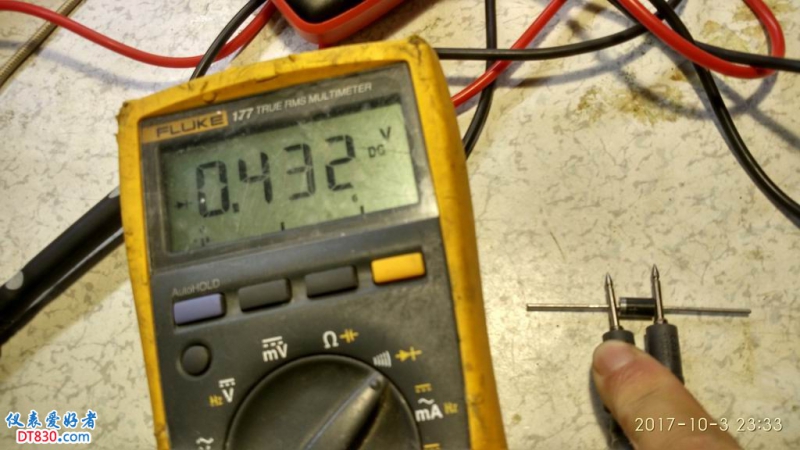

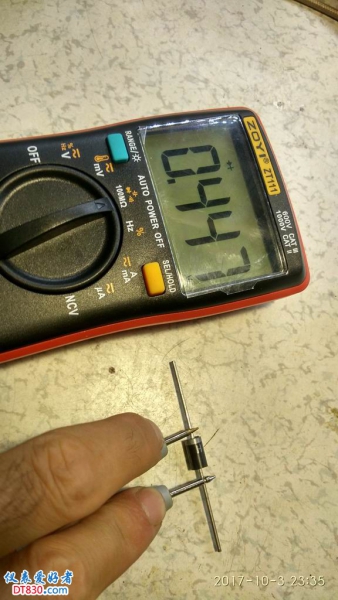

二极管档开路电压3.2V，还不错

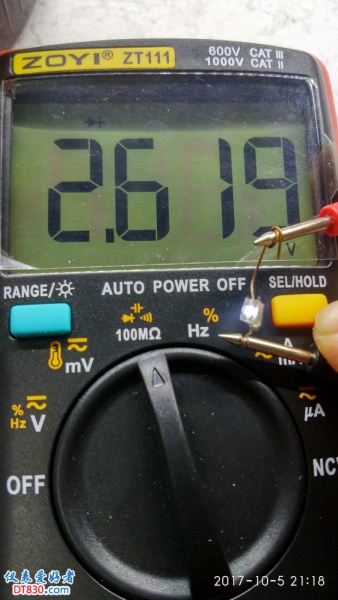

发光LED也能点亮

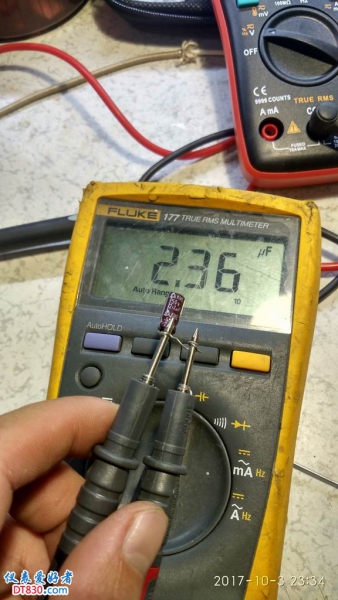

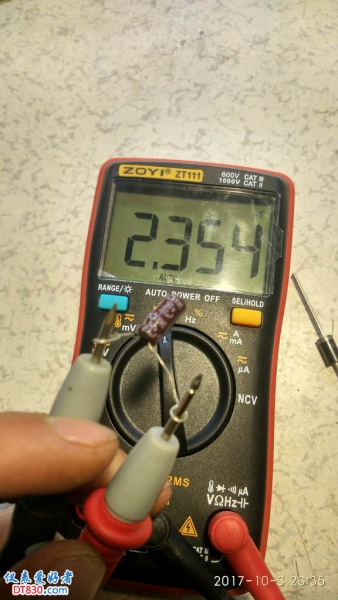

电容测量

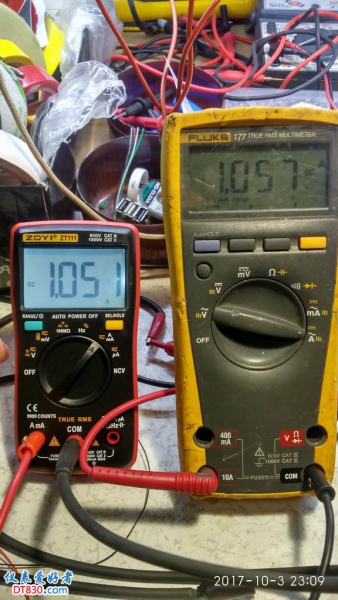

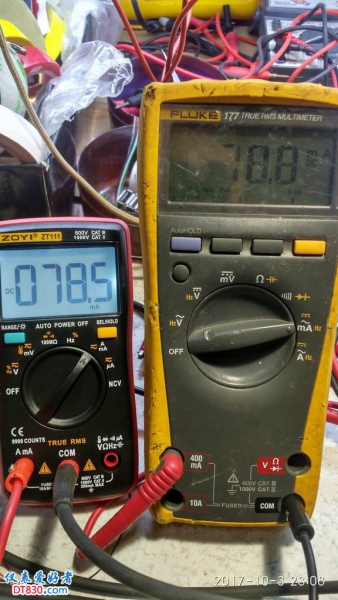

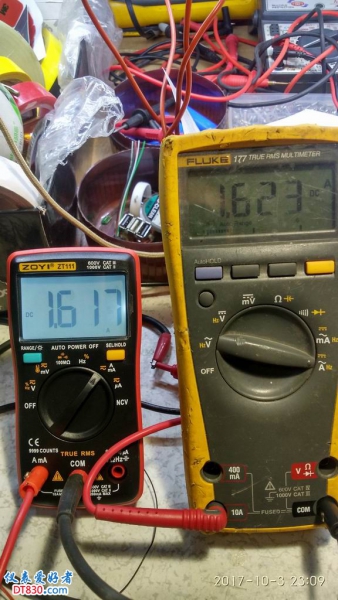

电流档，同样，串联177作参考

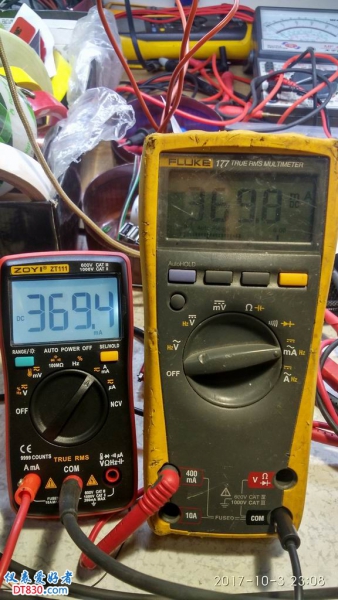

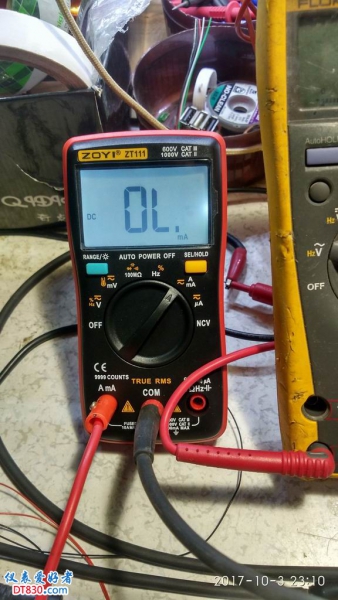

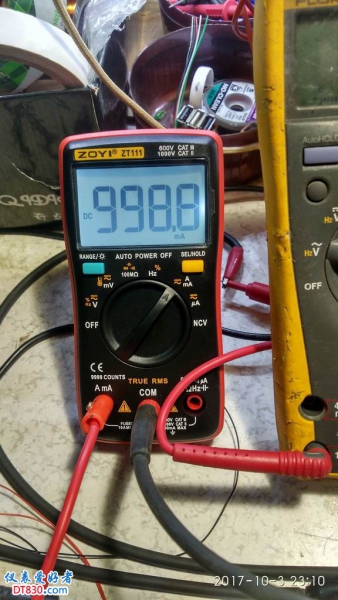

毫安档，最大显示999.9毫安，超过1A需要手动换挡。

个人觉得，如果毫安和安能自动换挡的话，更加省心。

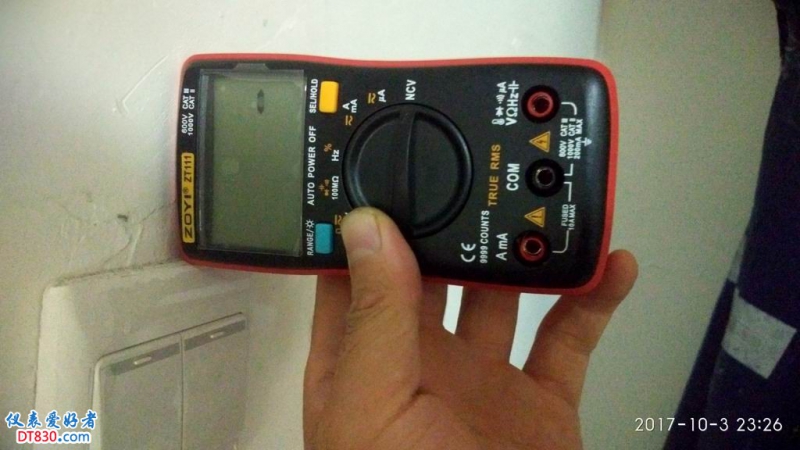

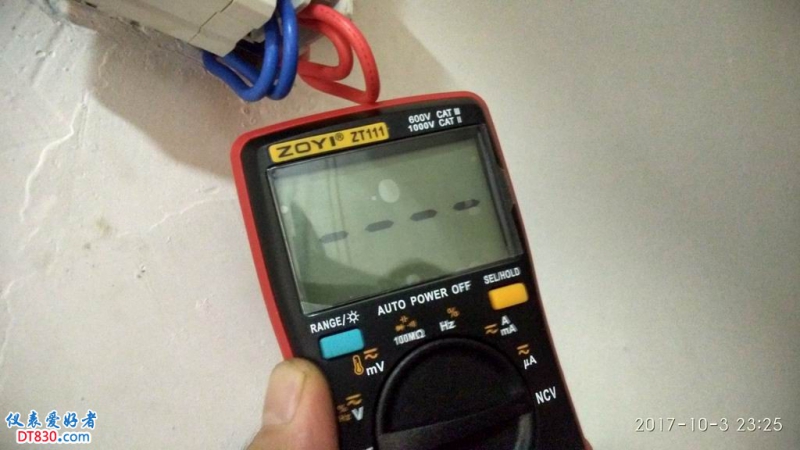

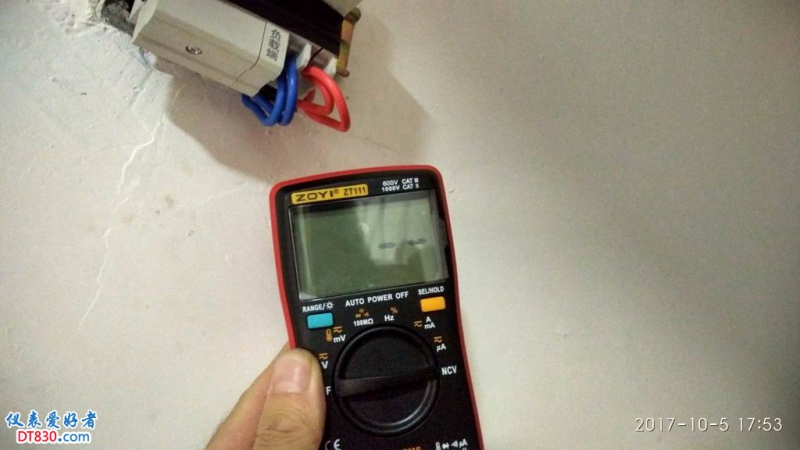

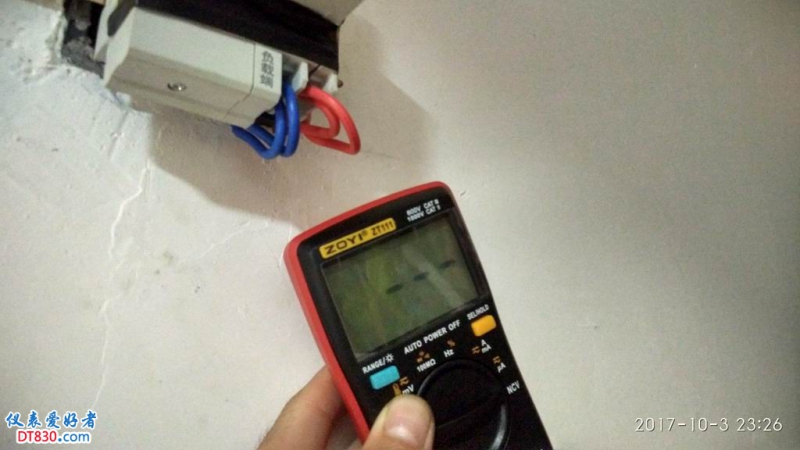

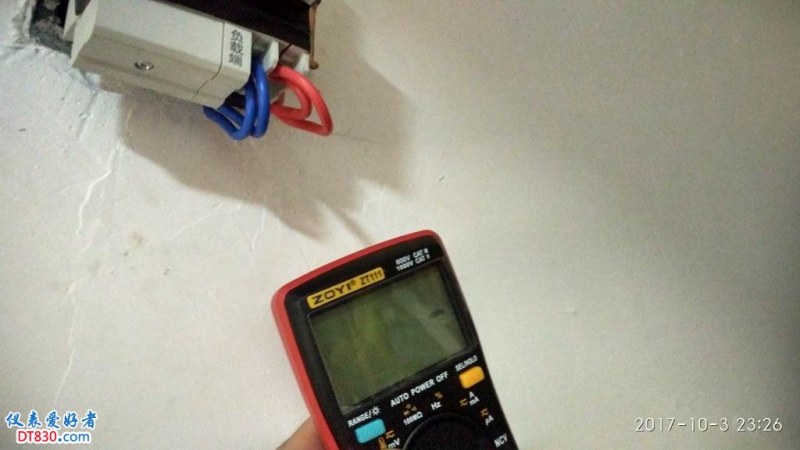

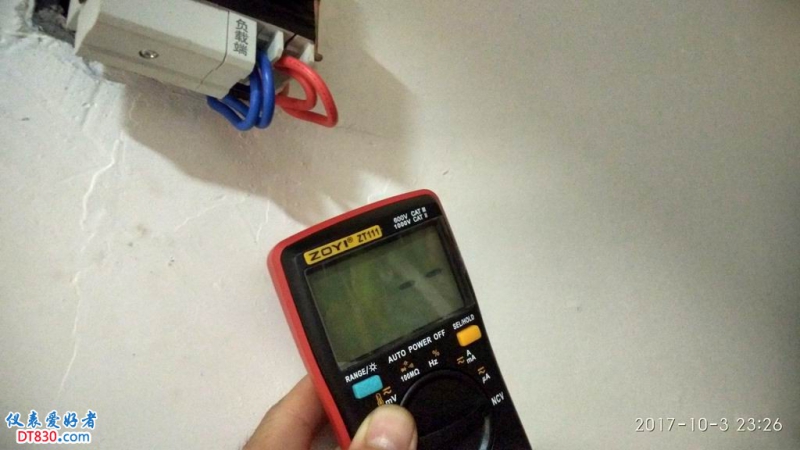

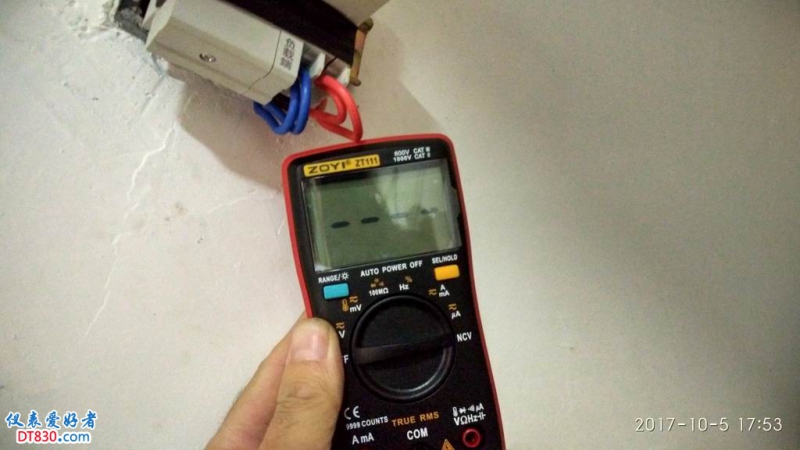

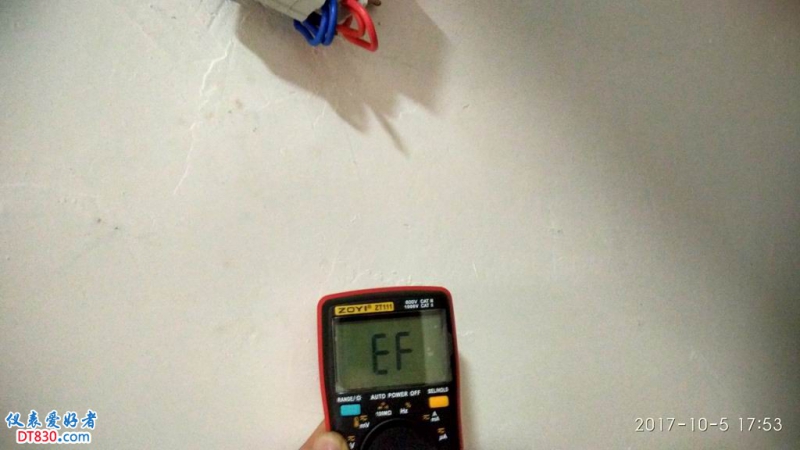

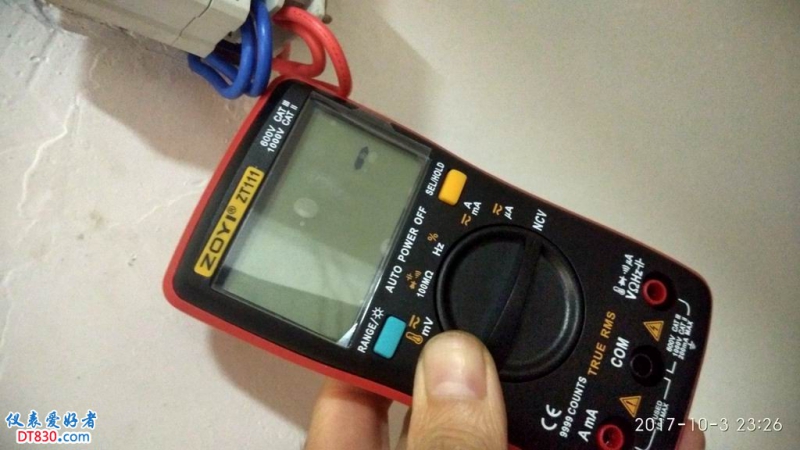

非接触电压测量测试
经测试，感应区应在111三个字附近，这里信号最强，其他部位感应弱，甚至没有感应。

实测，无法查找墙内断线。

再看你一眼

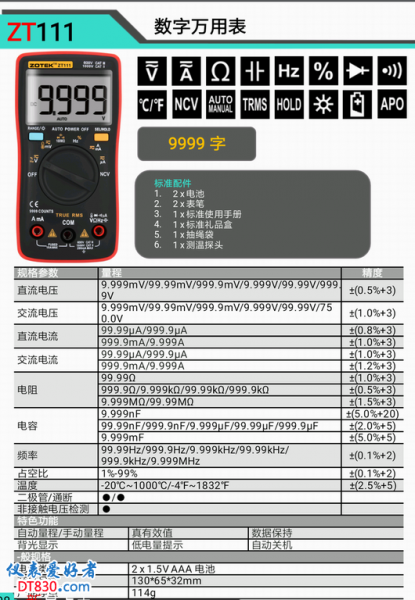

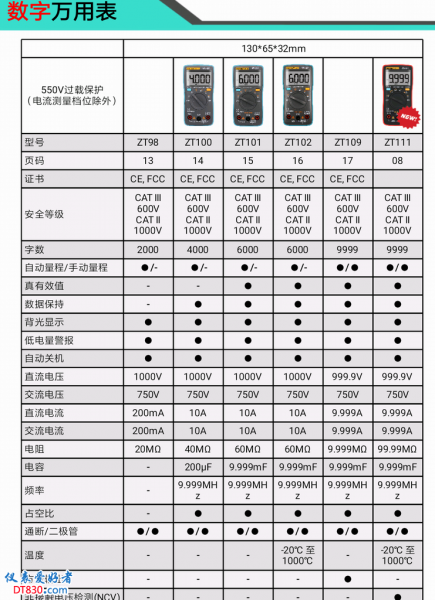

网站介绍

总结一下：
个人认为优点：小巧便携是主打，9999显示是亮点，7号电池供电用起来不心疼。
个人认为不足：毫伏档最大99.99，电流档毫安档和安档需要手动按按键，如果能自动改变量程更好。液晶屏可视角度小。背光板不应该用长线焊接。NCV灵敏度太高，都需要改进一下

5448 · 发表于 2017-10-6 00:33:25

本帖最后由 5448 于 2017-10-6 01:05 编辑

沸沸扬扬的温漂问题，我实测一下。数学是体育老师教的，只提供数据，仅对我手里的111负责。

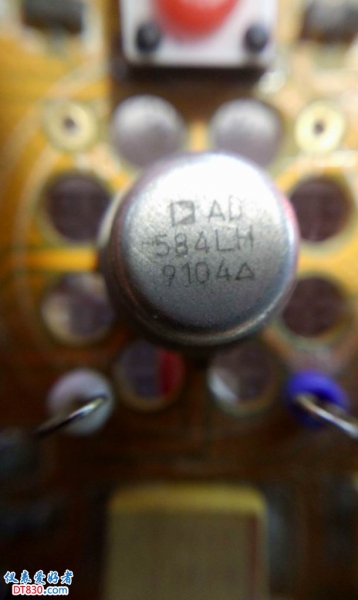

测试条件，AD584，地下室条件，温度22度，基本恒温。

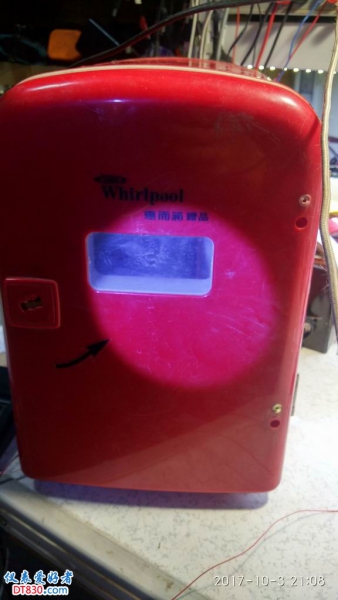

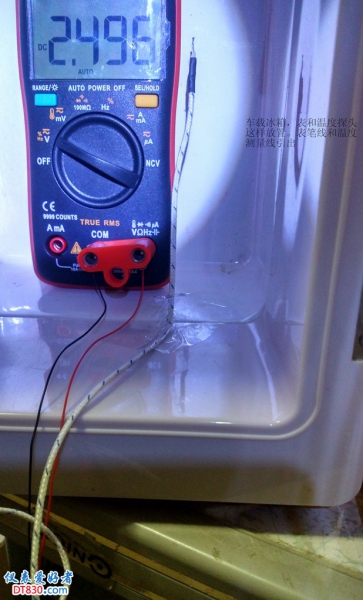

111置于车载冰箱，温度探头也至于箱中，和111芯片基本平齐切不靠近箱壁。
电压输入线和探头线引出

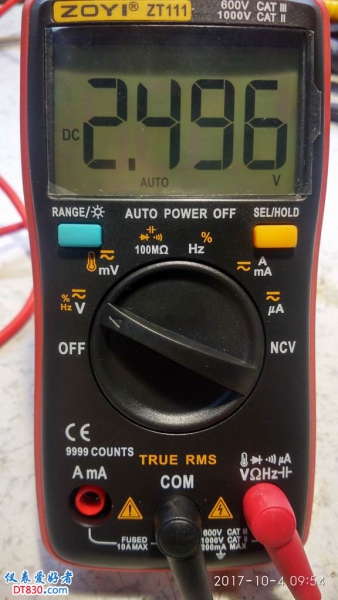

室温显示2.496V

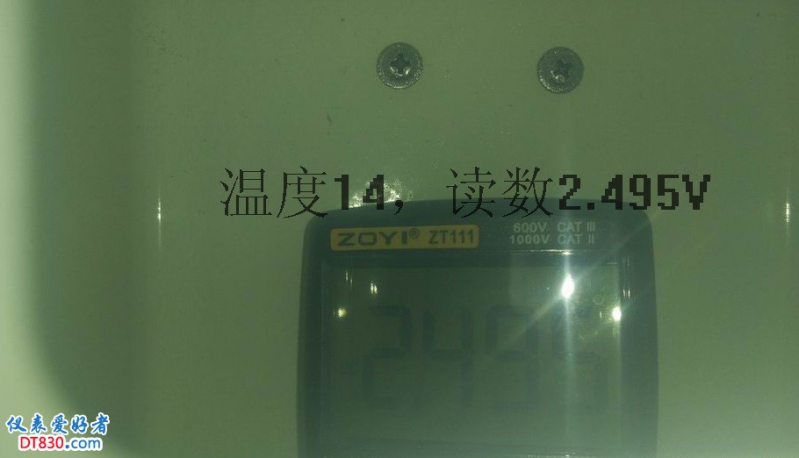

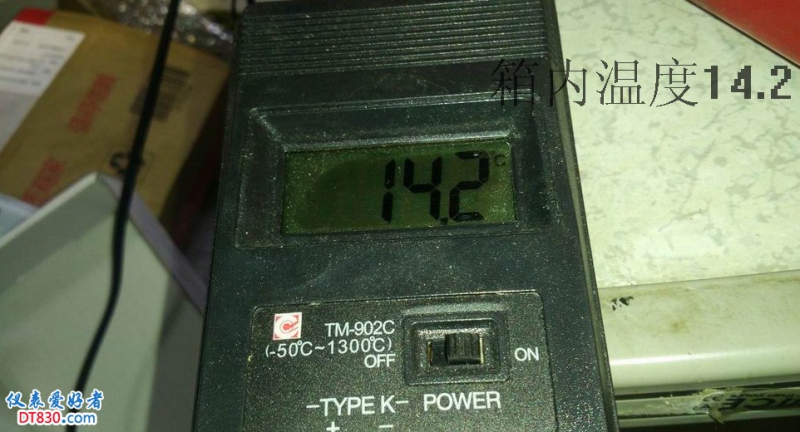

一小时后温度显示14度，电压读数2.495V

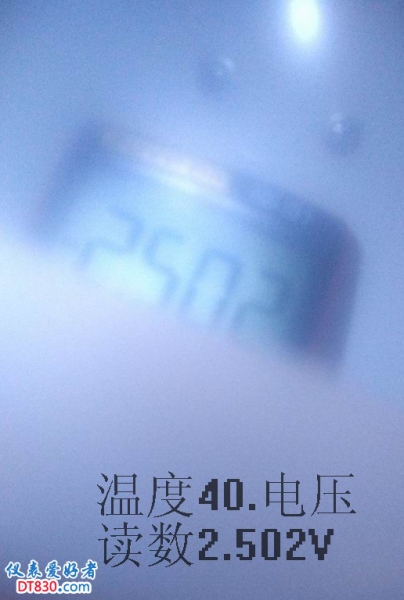

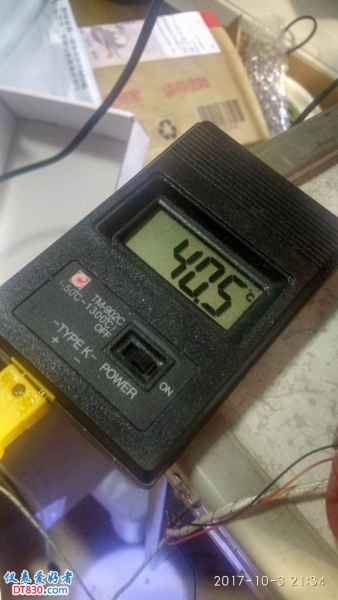

换到加热模式，保持40度左右一个小时
