[DT830-VAR基准] DT830-VAR S2020A多档固定电压电流基准源使用说明书

[复制链接]
发表在  2020-10-4 12:13:11  | 显示全部楼层 | 阅读模式
DT830-VAR S2020A在原有的DT830-VAR S2020基础上扩展而来,同样继承了DT830-VAR 2020系列的电压、电流源的高稳定性优点,并加入了USB供电功能,更方便使用,只需手机充电头即可完成供电。
同样S2020A基准也是针对五位半以下精度万用表、电压表、电流表、电压电流表头等设计的电压、电流基准源,能同时输出基准电压与基准电流。
电压5档:1.24V、2.5V、5V、7.5V、10V
电流14档:5μA、10μA、25μA、50uA、100μA、250μA、500uA、1mA、2.5mA、 5mA、10mA、25mA、50mA、100mA



电源:直流+5V 可以用任意一种USB供电



电流输出:电流输出一共是5针,电流表红表笔接5V 或15V中的一个端,黑表笔接5针的中间,PCB板上写了一个负字。
注意:5V与15V不能同时接红表笔,更不能将5V与15V短路。


换档排针是14档排针,每个档位有4针,短路方式是,上两针短路与下两针短路。可以使用2P跳线帽2个或4P跳线帽一个。
屏幕截图 2020-10-04 120226.jpg
其中4P跳线帽接线方式如下:


电压输出:采用3针排针输出,中间的为空,标有GND的接黑表笔,标有OUT的接红表笔。
电压换档:采用双排5针排针输出,上下针使用2P跳线帽短路,也就是竖着插入跳线帽。

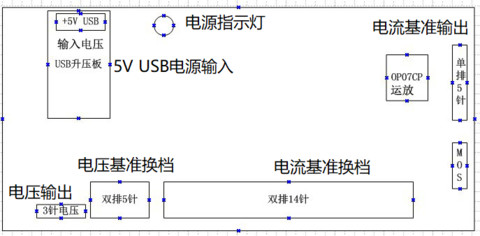

S2020A示意图
屏幕截图 2020-10-04 104538.png

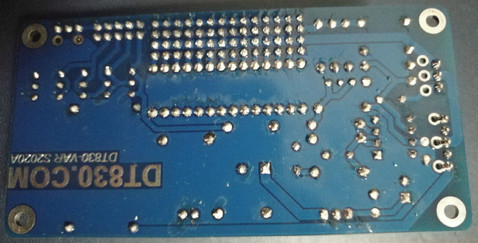

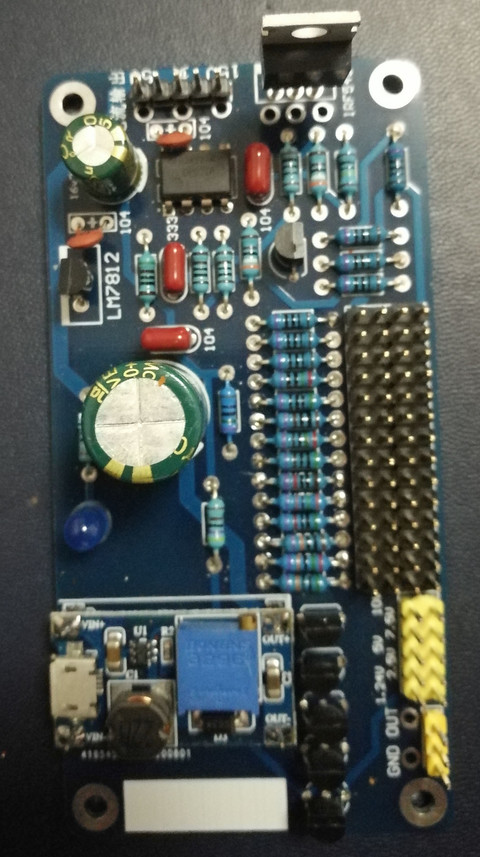

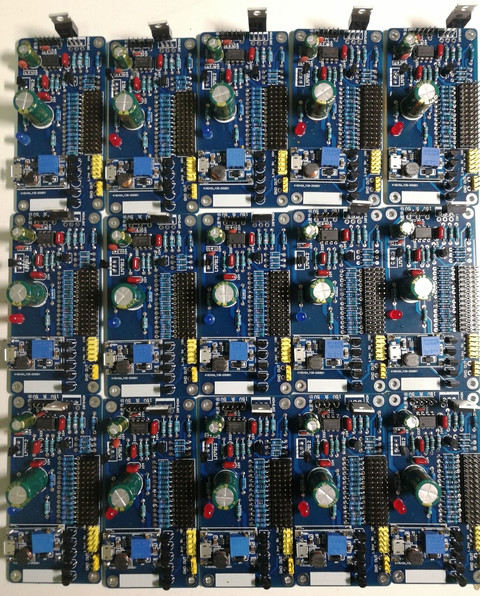

QQ图片20201004120910.jpg IMG_20201003_202002.jpg



已有1人评分金钱 仪表币 理由
5free + 1 + 1

查看全部评分 总评分:金钱 +1  仪表币 +1
