数字万用表测量电容可靠吗？

发表于：2021-1-2 23:55:39 9113
万用表
主题类别: 维修
仪表品牌: 其它品牌
显示方式: 9999字
型号或关键字: UT61E ZT-Y DM6013L

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 13912217676 于 2021-1-5 20:09 编辑

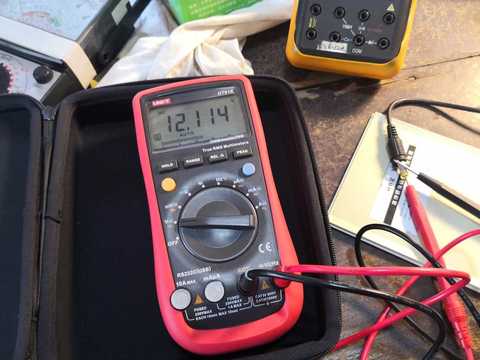

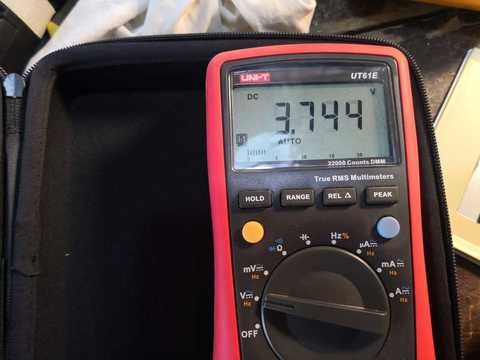

售后一个网络摄像头，故障现象为“不在线”。现场检测电源盒指示灯间隙亮、灭。典型的电源盒供电不足，用万用表测量12V输出为3.7V。确定电源盒已坏。换新一个电源盒监控摄像头修复。将故障电源盒带回检测 IMG_20210102_124020.jpg

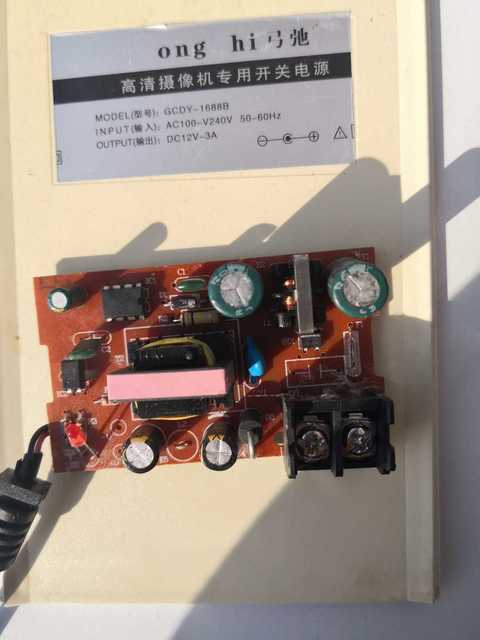

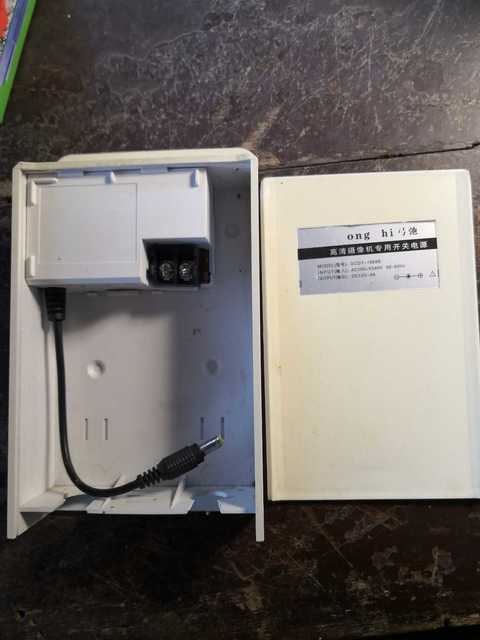

硕大的盒子里，一小块电源板 IMG_20210102_123945.jpg

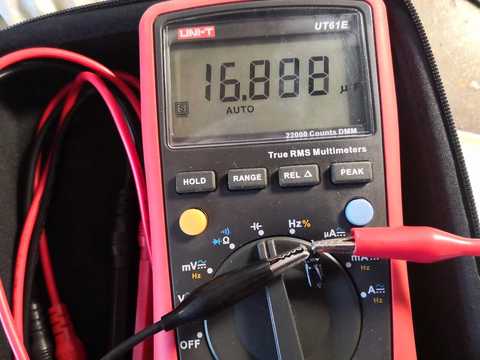

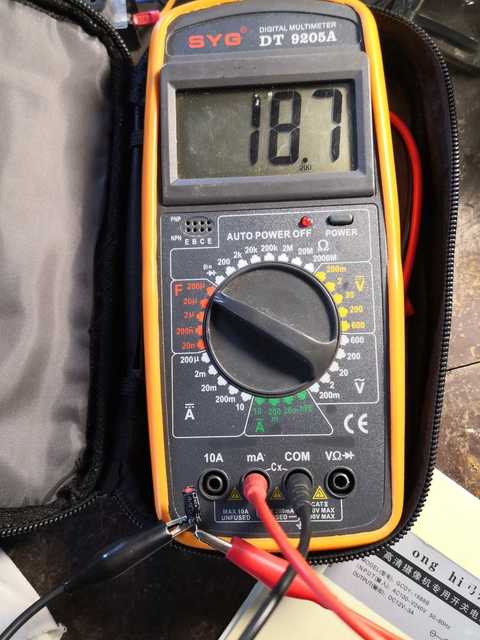

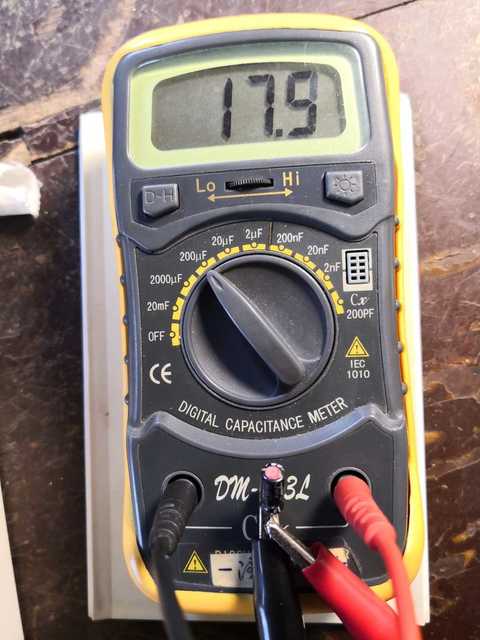

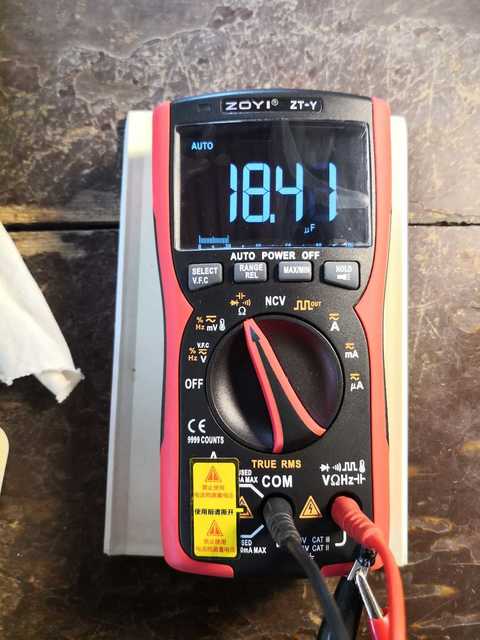

板子上没什么零件。可疑的就是几颗电解电容。目测电容无鼓包、漏液。于是将那颗疑点最大的小电解拆下来用万用表测量，容量竟然没有异常（按照容差10%-15%来计算，容量基本合格）
IMG_20210102_123013.jpg IMG_20210102_125429.jpg IMG_20210102_125810.jpg IMG_20210102_125930.jpg

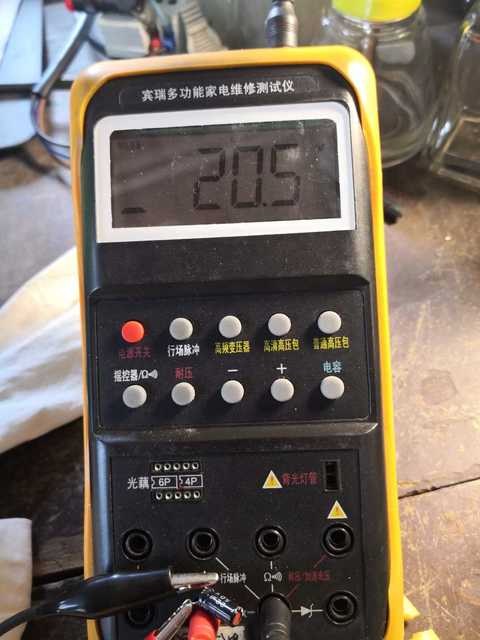

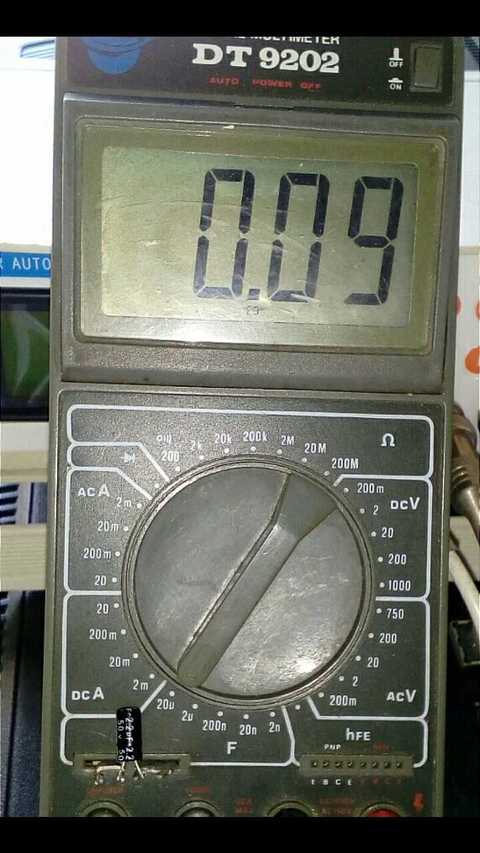

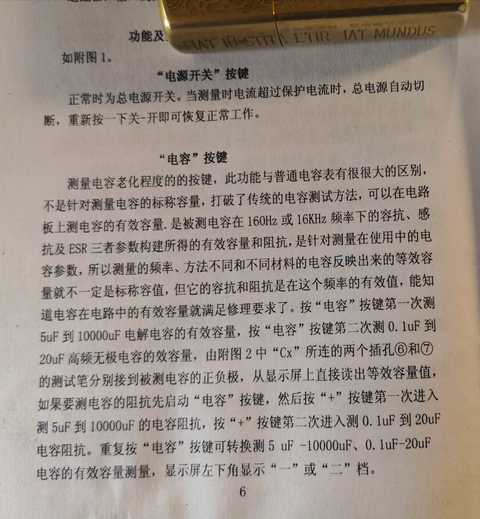

再用家电维修仪检测
IMG_20210102_125119.jpg IMG_20210102_232527.jpg

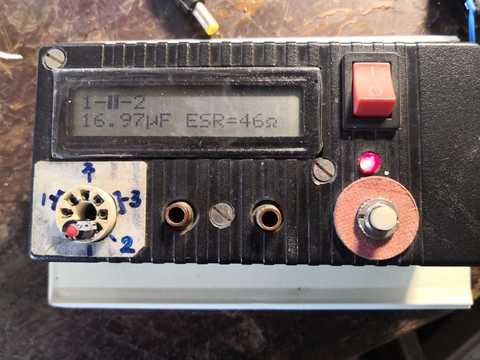

自制的晶体管测试仪检测 IMG_20210102_122835.jpg
发现问题了，这个电解的ESR等效串联电阻已经非常大

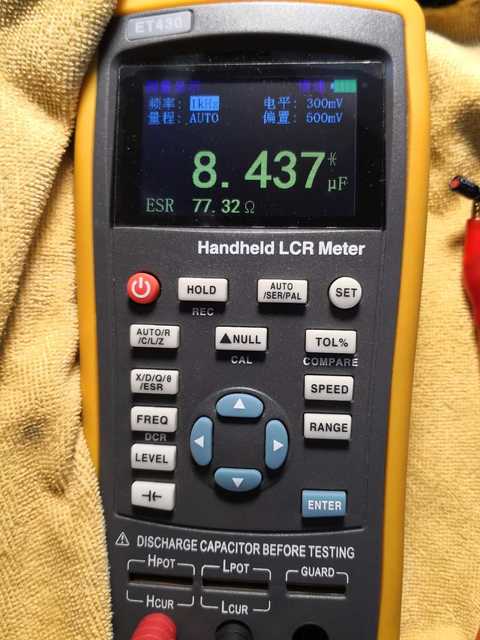

拿出电桥测试，容量衰减为8.4uf,ESR高达77Ω
补充说明一下：故障电容规格 22uf/50V
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（49）

13912217676 楼主     数字巨人 2021-1-2 23:59:28
更换故障电容以后，电源板12V输出正常
2021-1-2 23:59:28 回复
hc061218 数字王者 2021-1-3 00:16:58
22uf其实用万用表测的话，低于20uf或者高于22uf，基本有问题的概率很大了！不过万用表测电容确实不太靠谱
2021-1-3 00:16:58 回复
13912217676 楼主     数字巨人 2021-1-3 00:24:45
hc061218 发表于 2021-1-3 00:16
22uf其实用万用表测的话，低于20uf或者高于22uf，基本有问题的概率很大了！不过万用表测电容确实不太靠谱 ...

嗯是的。其实我也知道这个容量不正常，只是想要验证一下子的。万用表测量电容只能看个大概
2021-1-3 00:24:45 回复
wgh1027 数字大神 2021-1-3 01:41:12
谢谢分享
2021-1-3 01:41:12 回复
wgh1027 数字大神 2021-1-3 01:43:51
可是我的万用表是靠谱的哦

2021-1-3 01:43:51 回复
勇闯沙滩 数字大神 2021-1-3 08:18:43
hc061218 发表于 2021-1-3 00:16
22uf其实用万用表测的话，低于20uf或者高于22uf，基本有问题的概率很大了！不过万用表测电容确实不太靠谱 ...

你在哪看出来电容是22uf的？反复看了10多遍没看出来电容是多大的，也就不知道哪个表接近容量。
2021-1-3 08:18:43 回复
勇闯沙滩 数字大神 2021-1-3 08:30:04
61E测这个电容看容量是最小的，那么这是他的弱项？虽然没看出来电容是多少uf的。
2021-1-3 08:30:04 回复
hc061218 数字王者 2021-1-3 08:35:26
勇闯沙滩 发表于 2021-1-3 08:18
你在哪看出来电容是22uf的？反复看了10多遍没看出来电容是多大的，也就不知道哪个表接近容量。 ...

你要仔细观察  哈哈  测试仪那个能看到电容标识
2021-1-3 08:35:26 回复

点评

乐在其中110
看帖认真仔细，赞一个。
2021-1-3 23:23
HD123 数字精灵 2021-1-3 09:04:00
用机械表试试
2021-1-3 09:04:00 回复
wgh1027 数字大神 2021-1-3 09:12:53
勇闯沙滩 发表于 2021-1-3 08:18
你在哪看出来电容是22uf的？反复看了10多遍没看出来电容是多大的，也就不知道哪个表接近容量。 ...

哈哈，测量值为_20.5μF那张图可以看清楚。
2021-1-3 09:12:53 回复
wgsd 数字大神 2021-1-3 09:29:23
楼主表多啊，其它表测不准电解电容可以原谅，测试仪和电容表测不准有些坑爹呀。
2021-1-3 09:29:23 回复
光速飞行 数字大神 2021-1-3 09:43:17
本帖最后由 光速飞行 于 2021-1-3 09:52 编辑

注意：现在测量电解电容时，电容容量不变，ESR也没有变大，万用表，指针表测量正常，数字表测量也正常，部分玩具ESR表也测不出来，只有专业的LCR，比较容易测量出来，因为能同时测几个副参数，主参数、容量，副参数、D参数，ESR参数。容量不变，ESR不变，只D参数变了，这个电容就是坏了。
2021-1-3 09:43:17 回复
kyhwhb 数字大神 2021-1-3 09:47:07
数字万用表测量容量大些的电解电容只是个参考吧，意义不大
2021-1-3 09:47:07 回复
光速飞行 数字大神 2021-1-3 09:56:35
测量电解电容，容量，大些，小些都不影响应用，只有副参数，D值变了就不能用了（D值，是损耗参数）。
2021-1-3 09:56:35 回复
散淡021 数字大神 2021-1-3 10:17:55
拿不同的仪表对比分析，搞懂了很不错

以后再修就简单了，拿61E通电后实测可疑电解，马上知道阻抗（ESR）是否异常增高，不必一个个拆上焊下，也不必用表和电桥去验证。
2021-1-3 10:17:55 回复
HD123 数字精灵 2021-1-3 10:26:12
散淡021 发表于 2021-1-3 10:17
拿不同的仪表对比分析，搞懂了很不错

以后再修就简单了，拿61E通电后实测可疑电解，马上知道阻抗（ESR）是 ...

咋个测？你的意思就是测电容两端的电压嘛
2021-1-3 10:26:12 回复
星星123 数字精灵 2021-1-3 13:25:13
万用表测电容,一般只能测容量，不够全面反映电容的真实状态，不能测ESR值等，所以用万用表测电容仅供参考，不  可  定   性  ！！！
2021-1-3 13:25:13 回复
13912217676 楼主     数字巨人 2021-1-3 13:35:34
散淡021 发表于 2021-1-3 10:17
拿不同的仪表对比分析，搞懂了很不错

以后再修就简单了，拿61E通电后实测可疑电解，马上知道阻抗（ESR）是 ...

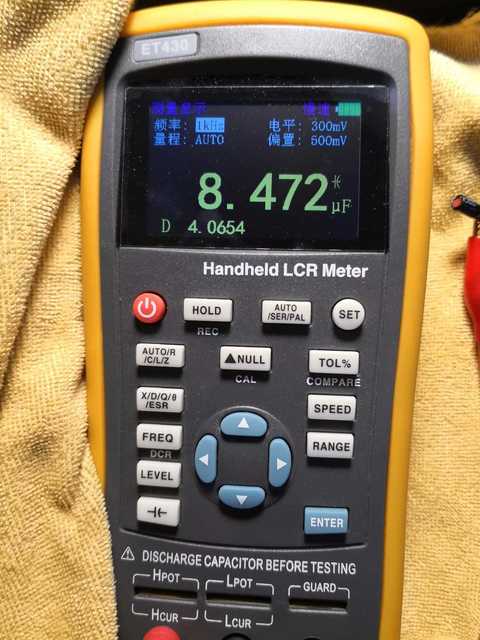

是的。D值和ESR已经严重超标 IMG_20210102_130424.jpg IMG_20210102_130447.jpg
2021-1-3 13:35:34 回复
wq1057 数字探长 2021-1-3 15:12:06
谢谢分享！！！
2021-1-3 15:12:06 回复
