数字万用表测量电容可靠吗？

光速飞行 发表于 2021-1-3 22:27
直接换电容就行了。我试过好多次了，拆一个好的机器的上电容放上也不行，以前没有LCR，真的把人搞糊了，做 ...

好象你买了个逼格很高的LCR吧，台式专用，专业的需求还得专业工具才能胜任。反正电容是个很神奇的零件

ynkmzyl 发表于 2021-1-3 22:47
好象你买了个逼格很高的LCR吧，台式专用，专业的需求还得专业工具才能胜任。反正电容是个很神奇的零件 ...

我有5台多，二台DIY的，三台商业的，不少了。

请问光速飞行；你DIY的是电桥还是ESR表？您认为DIY的ESR表测量ESR准吗？
我也DIY一台ESR表。采用 小鬼头 先生的电路图，使用MF47万用表的刻度盘，欧姆X1档直接读出ESR值。挺准的。

光速飞行 发表于 2021-1-3 22:52
我有5台多，二台DIY的，三台商业的，不少了。

厉害厉害，看来对电容有深入的研究

散淡021 发表于 2021-1-3 17:28
对

很喜欢你的7000，记得你测了开关电源输出的纹波不行很失望。

测电压检测，空载是很小的，必须带载测试，就容易观察出来，因为维修电路的是后，在电路中的很多电容是个电路相连的，所以平时测电压就容易分析故障点

乐在其中110 发表于 2021-1-3 23:43
请问光速飞行；你DIY的是电桥还是ESR表？您认为DIY的ESR表测量ESR准吗？
我也DIY一台ESR表。采用 小鬼头 先 ...

DIY是电桥，许老师的电桥，位数少，不适宜专业用，不过可以学到一些基础。测量ESR还是LCR准确，单测ESR的测试表用处不大。

ynkmzyl 发表于 2021-1-4 08:36
厉害厉害，看来对电容有深入的研究

没什么厉害，只是边学，边玩。

许老师的ESR表买了就吃灰了，只能测ESR值，分辨率还挺小，感觉也不准，一点用处都没有

研究零件必须电桥，但电桥OK的电容装上开机后测ACV马上知道是否确定好，是否为再发热怀孕。

没波波又没能测ACV的表，那就开机带满载10分钟后用手摸电解，温热和没温度的，ESR肯定OK，烫手的ESR偏大些（而ESR很大的是不会烫手的，这时测DCV也不正常了）

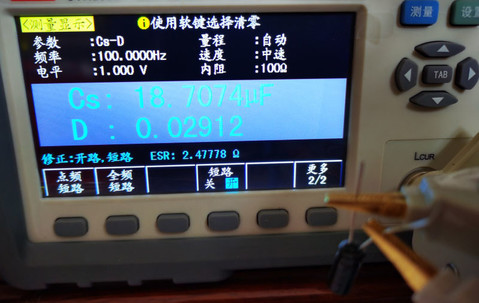

也测量楼主的这个电容，普通的电解电容，22uF/50V，正常值。测量时不一定是标准的，22uF容量，D参数，在0.02912（D值越小越好），ESR2.5欧。
