WK4265(Fluke PM6304) LCR电桥显示缺划维修
[复制链接]
43545
当前离线
积分
5435
43545
发表在 2021-1-12 21:23:13
|
显示全部楼层
|
阅读模式
LCR电桥
主题类别:
维修
仪表品牌:
福禄克(Fluke)
仪表型号:
WK4265,PM6304,Fluke,LCR
体积分类:
台式
是否拆机:
有拆机
最近,从 老张仪表行 那购得一台WK4265的电桥一台,电桥是100kHZ 精度0.1% , 产地:德国。
这款电桥实际上是由Fluke生产的PM6304 换一个WK 4265的标,google查到说是WK公司向Fluke定制来的。这个电桥可以自行校准,并且自带维修电路图。
老张仪表行闲鱼访问地址,手机浏览器打开即可。
https://c.tb.cn/s5.3AH5z

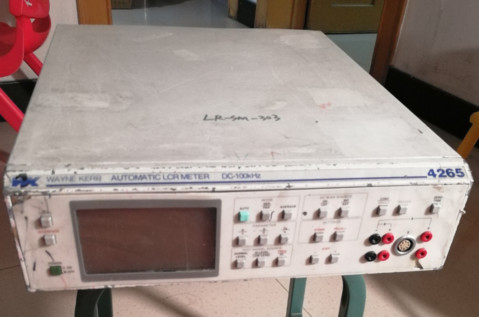

整体没有开机图,成色差了些

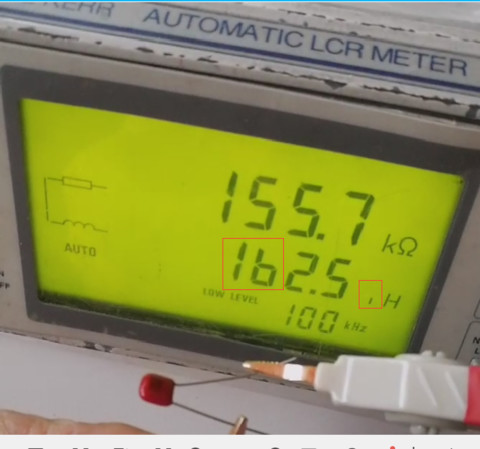

缺划的图如下
这种现象,一般都是屏幕没压紧导电橡胶等造成的原因,但是,这款机器出现这问题不是,接着向下看。
拆开机器,一共有5块板子,分别为接口板、电源板、电脑CPU板、主控板(最大那块)、显示屏面板PCB。

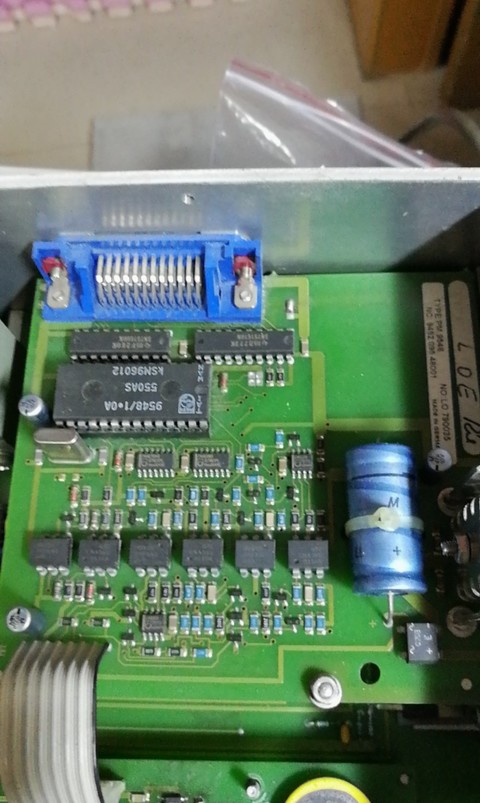

接口板一角,接口板是IEEE-488的,用不了,没有线。

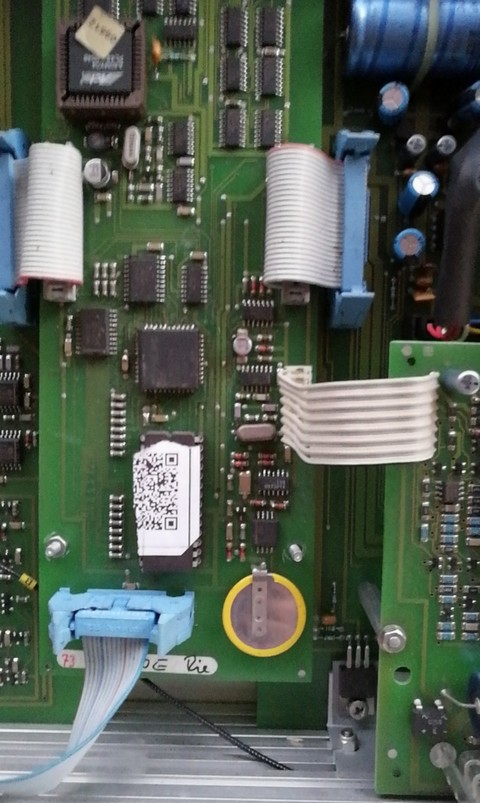

CPU板

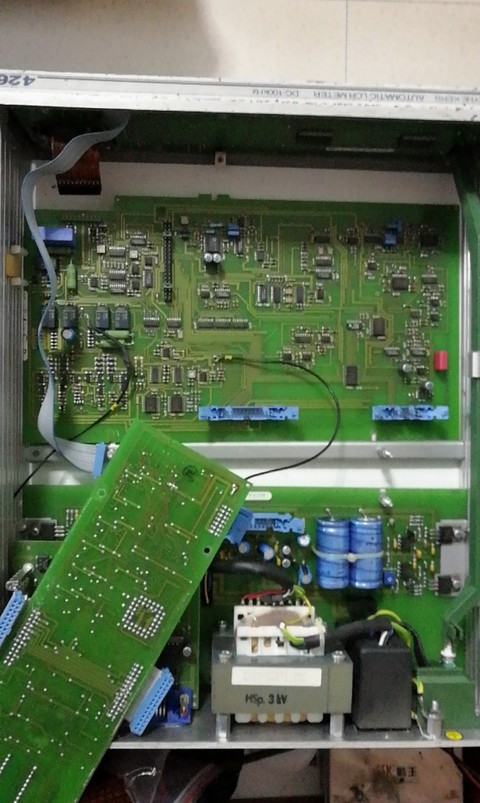

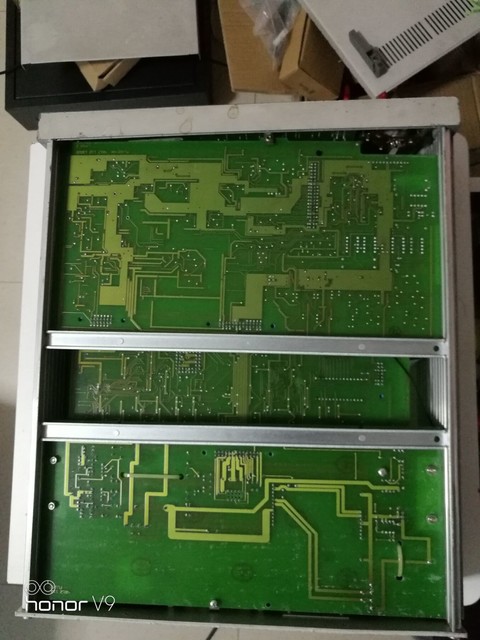

整机拆开背面图

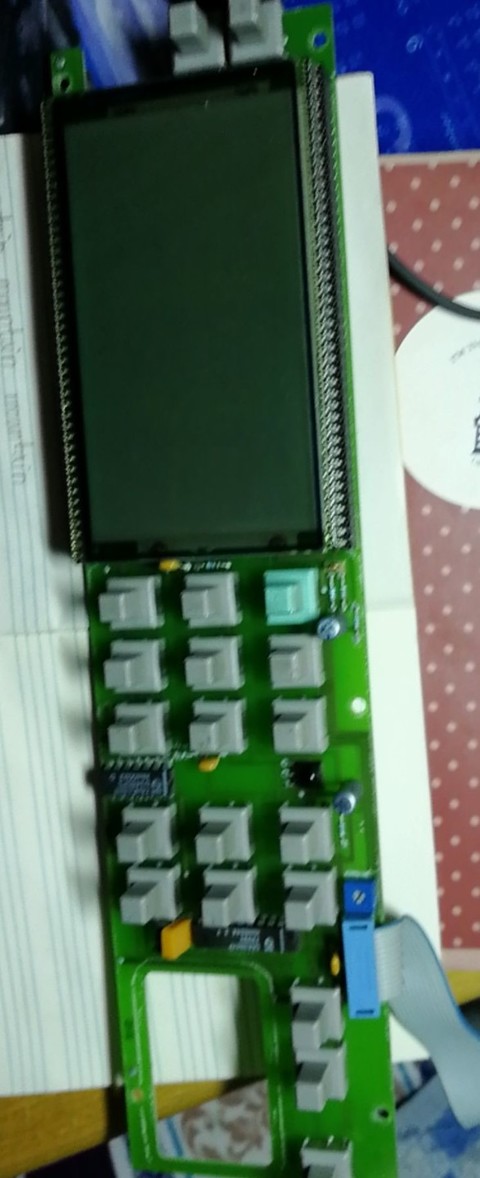

拆掉那个最大的板子后,就可以把前面板的PCB拆下来,才能看到屏幕是什么样,以下为屏幕面板的图。

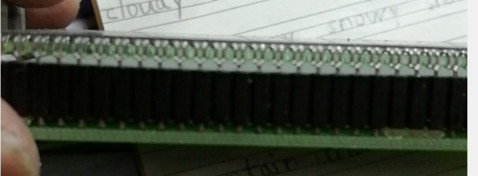

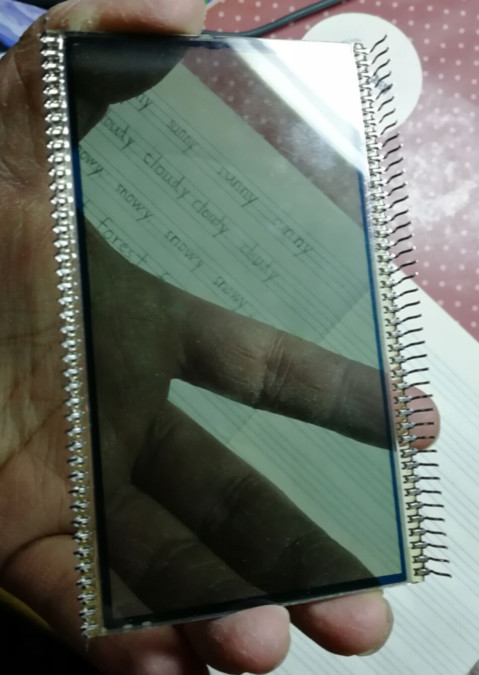

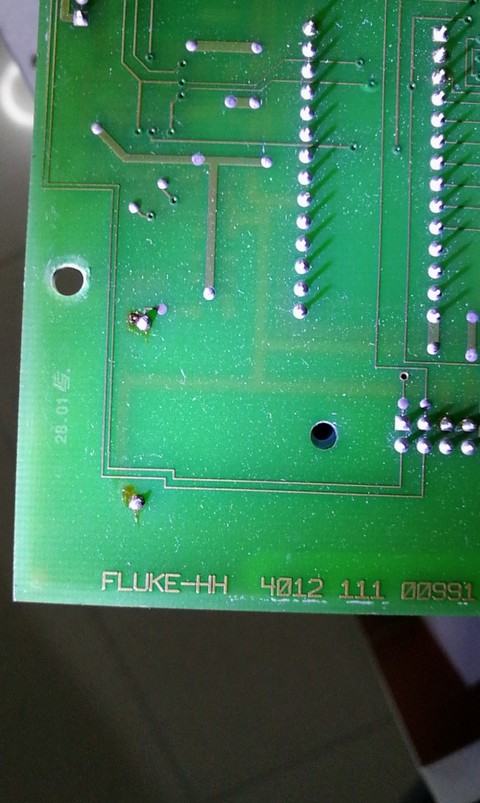

可以看到,屏幕上自带插针,插到排母上的,其实就是这个地方松了,小心的把屏幕取下来,我真的是很小心,太难拆屏幕了。
清理好屏幕上自带插针,按理来说,PCB板上的排母换一换最好的,但现在没有,只能这样了,以后也不好拆这个屏幕了,这种屏幕拆多容易坏。

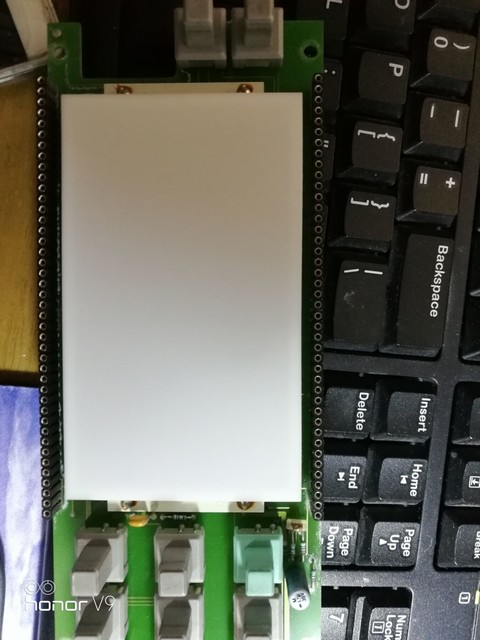

重新装回屏幕,用力压了压屏幕后,开机测一下

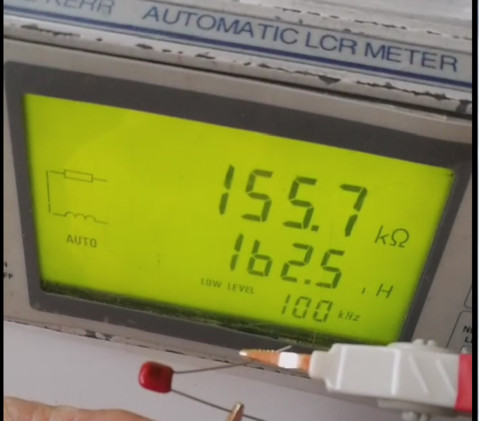

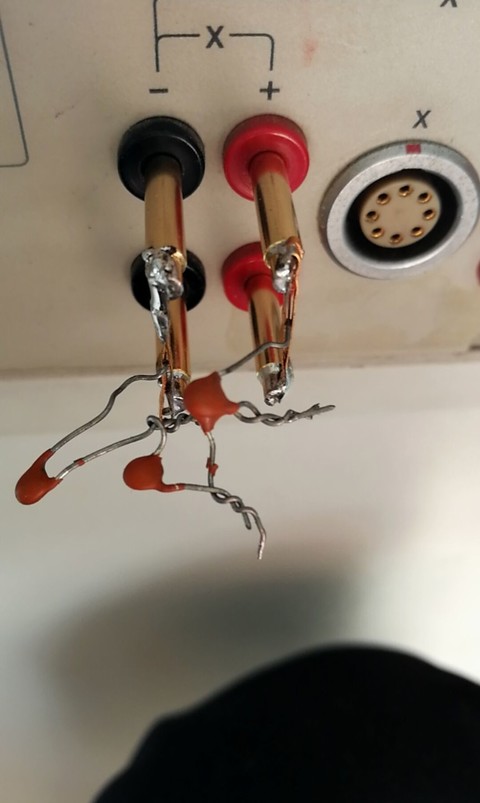

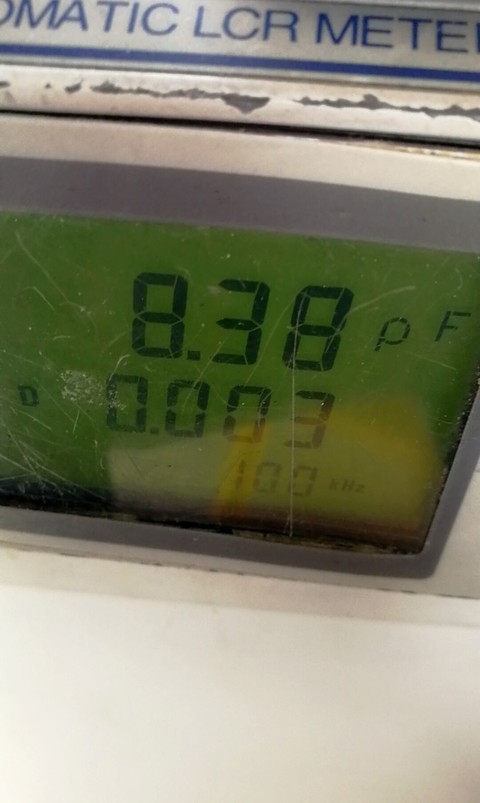

看起来正常了,重新装机后进行测试,测一个小电容,没有好的夹具,只能临时搭棚焊个夹具,将电容串联,图片中的瓷片电容是不一样的。
整体看起来不错,缺划问题解决,小电容测量效果也还可以,维修成功完成。
