改装9V积层电池

发表于：2021-4-1 20:46:43 3756
万用表
主题类别: 制作_改装
仪表品牌: 其它品牌
显示方式: 其它
型号或关键字: 14500

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 13912217676 于 2021-4-1 21:07 编辑

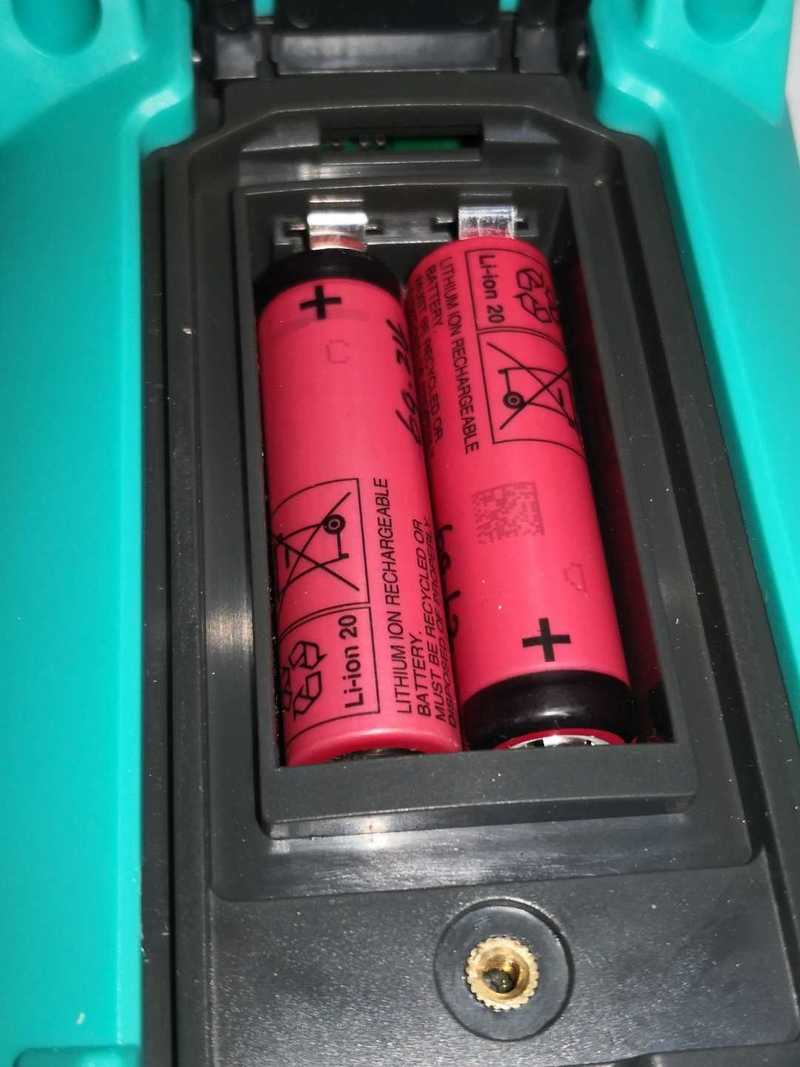

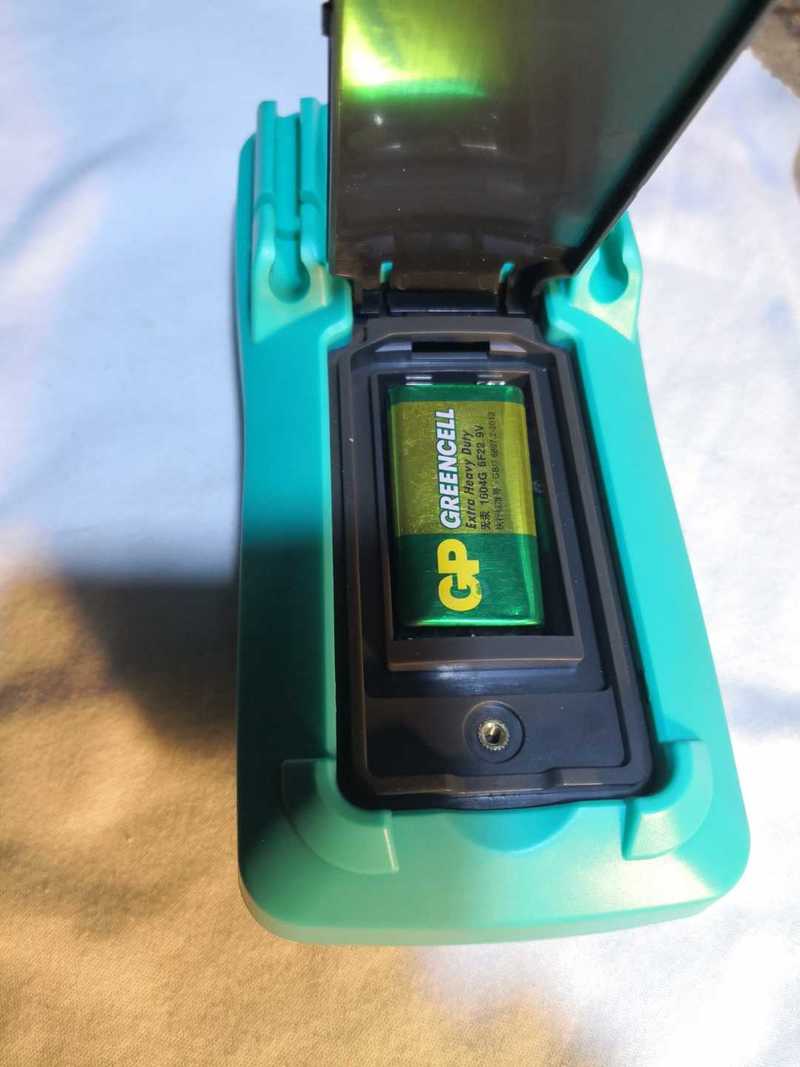

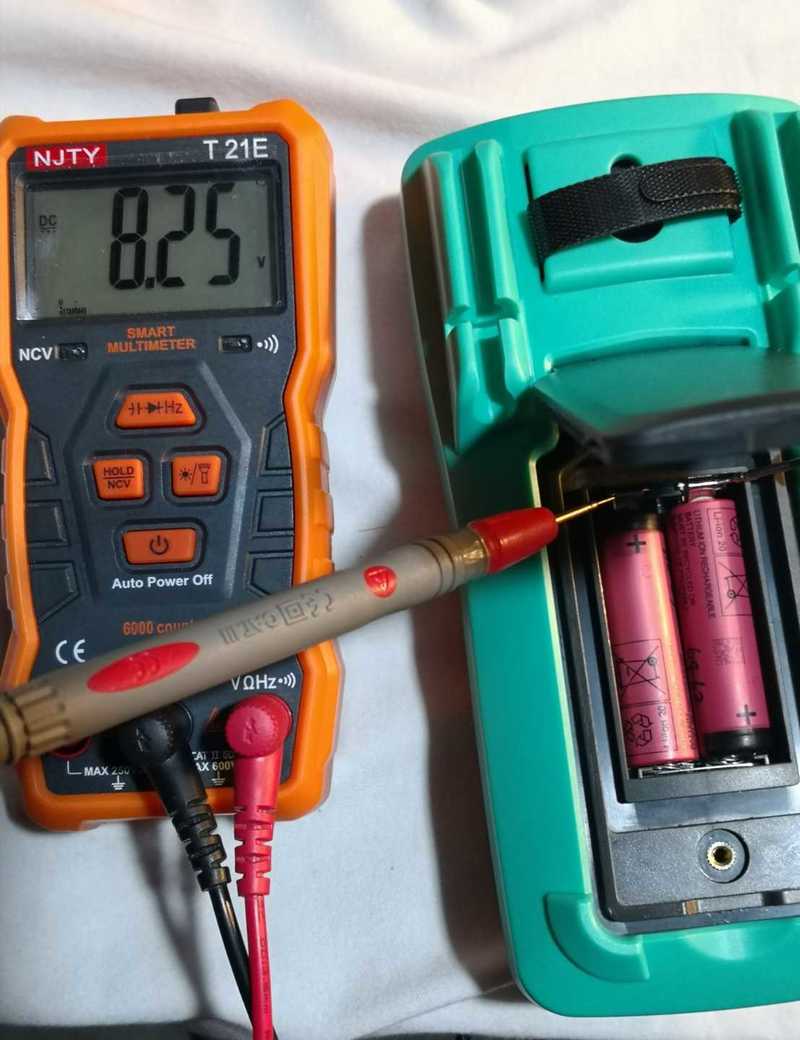

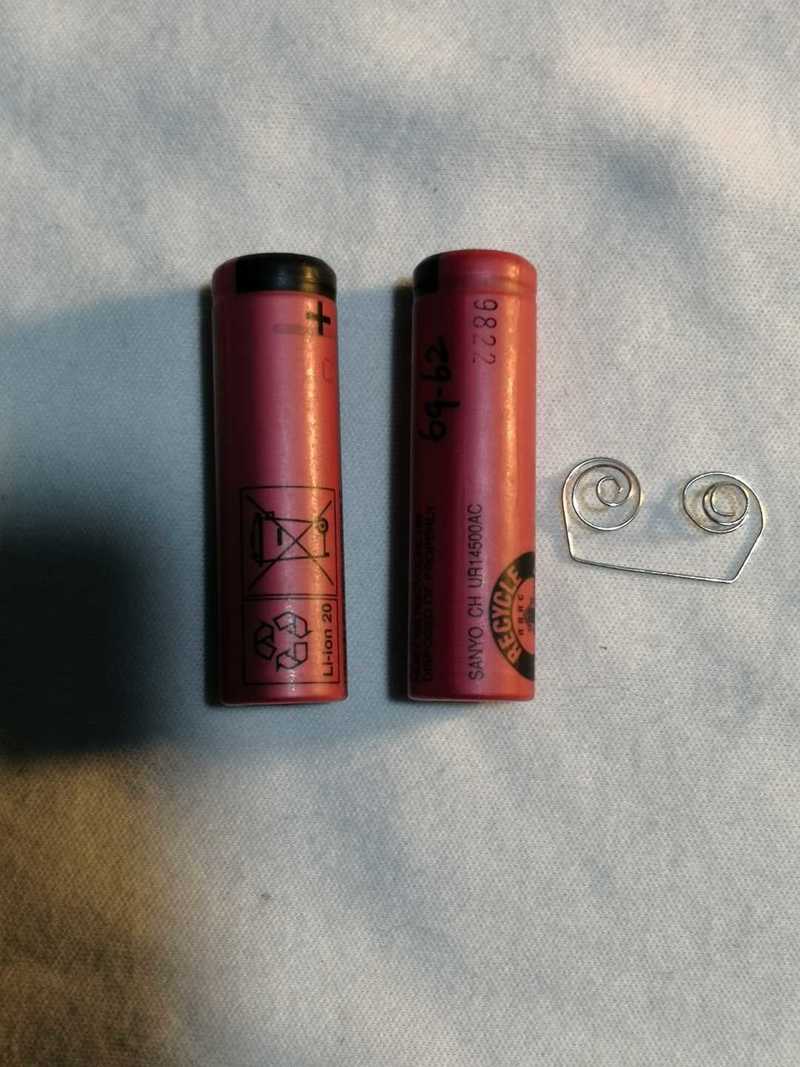

偶然发现了一个改装万用表9V电池的快捷方法。用二节14500 3.7V平头锂电，拆一个遥控器里面的弹簧。直接装入。

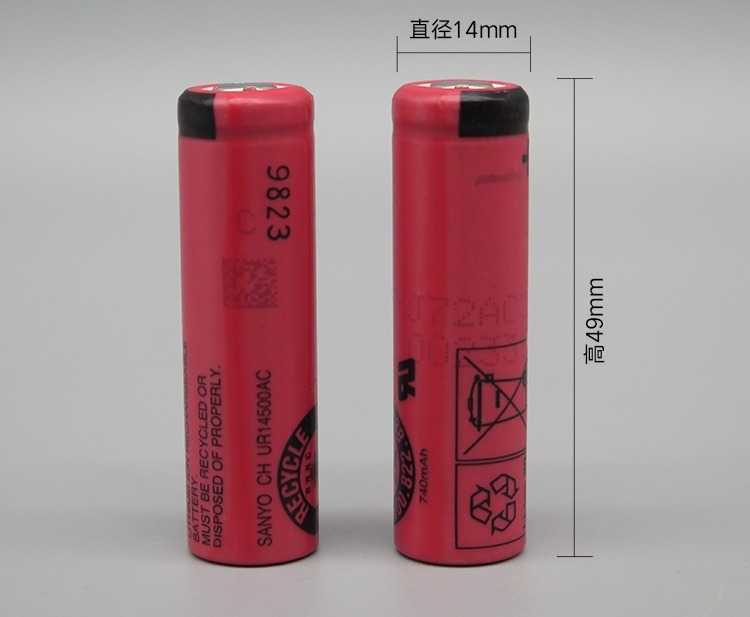

电池选用的是三洋大红袍。SANYO 14500锂电池,日本制造。
德国BRAUN博朗公司从日本三洋采购的产品,博朗公司库存处理出来的。
稍微改动了一下这个万用表的电压检测电路，使其5.85V时报低压。因为3.7V锂电池放电截止电压为2.75V，以免电池过放电。

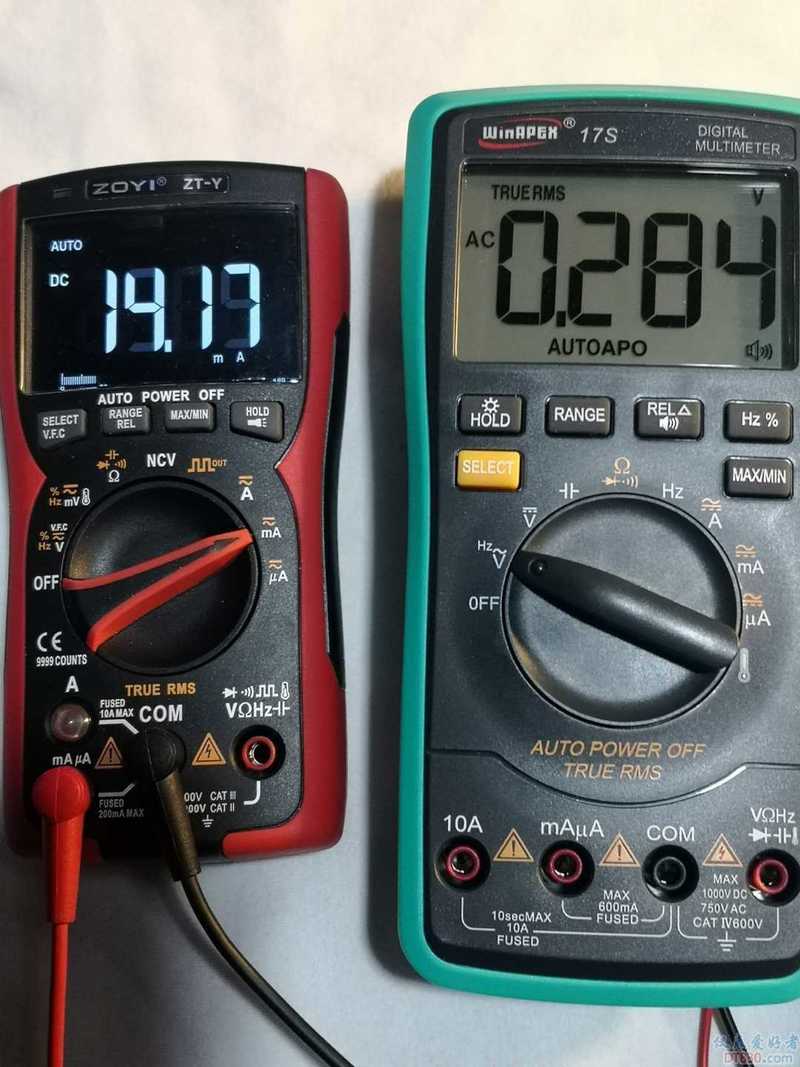

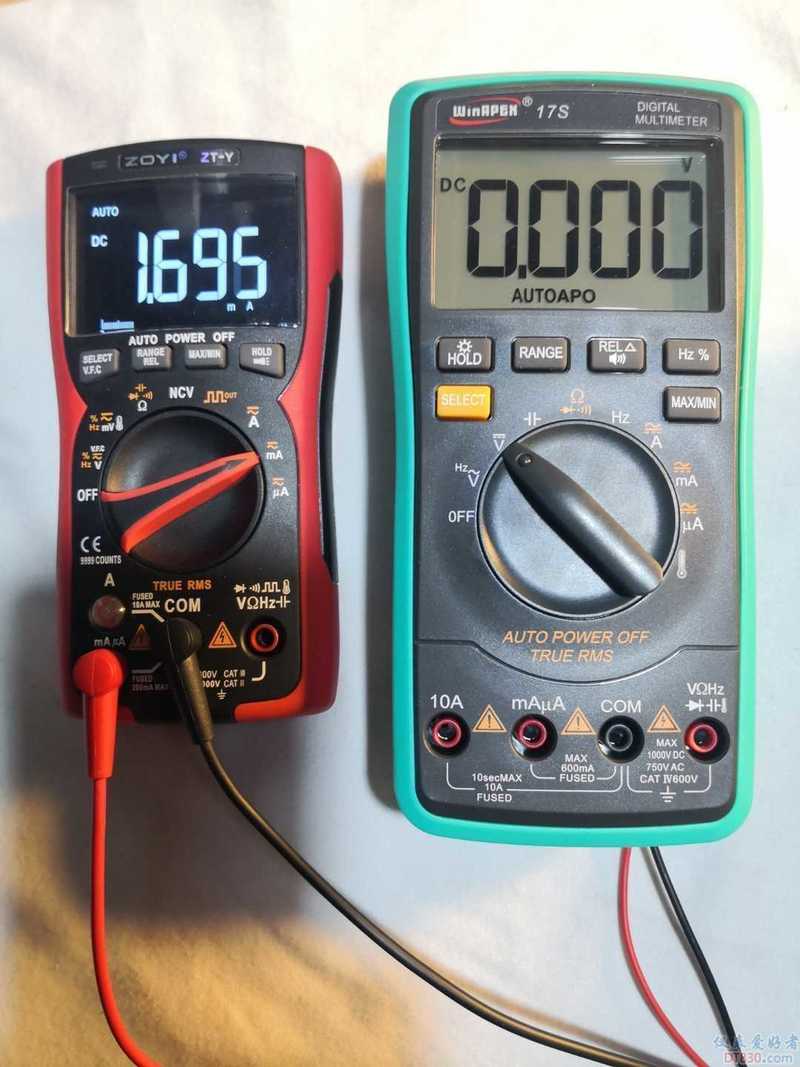

静态和语音播报时的电流


收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（10）

13912217676 楼主     数字巨人 2021-4-1 22:20:58
2021-4-1 22:20:58 回复
wgh1027 数字大神 2021-4-1 23:27:22
谢谢分享
2021-4-1 23:27:22 回复
wgh1027 数字大神 2021-4-1 23:28:54

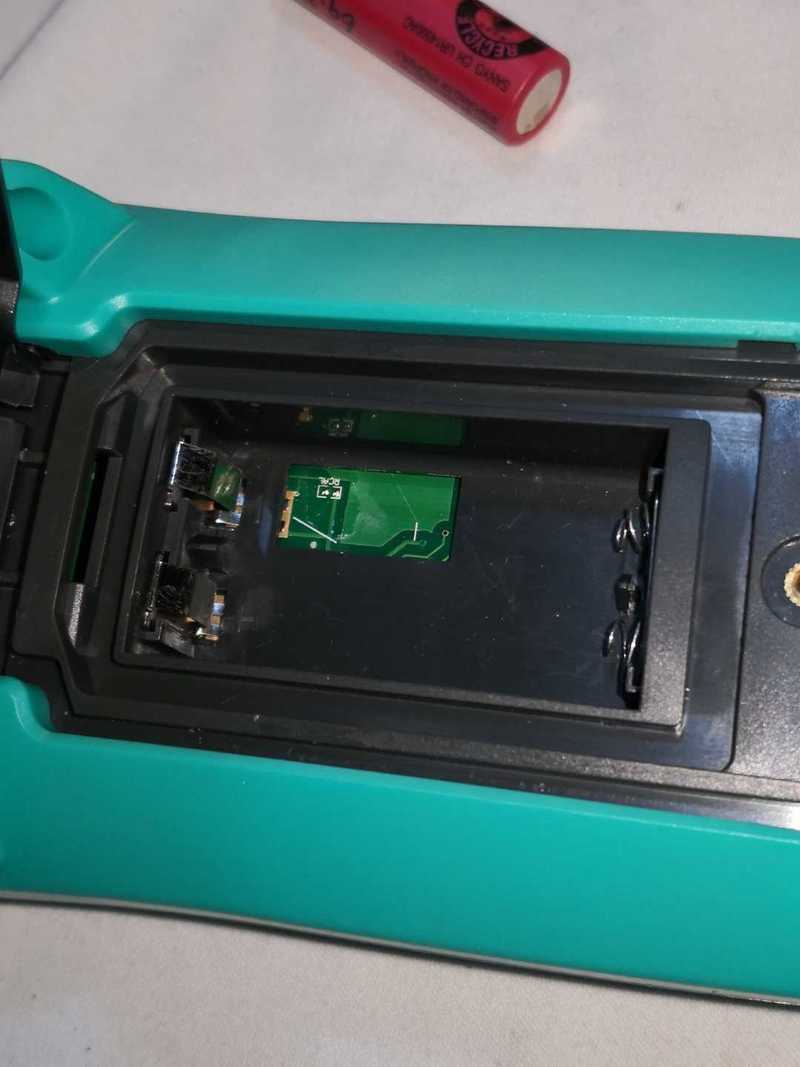

没看懂电池仓里面这个是什么东西？


2021-4-1 23:28:54 回复
13912217676 楼主     数字巨人 2021-4-2 00:05:34
wgh1027 发表于 2021-4-1 23:28
没看懂电池仓里面这个是什么东西？

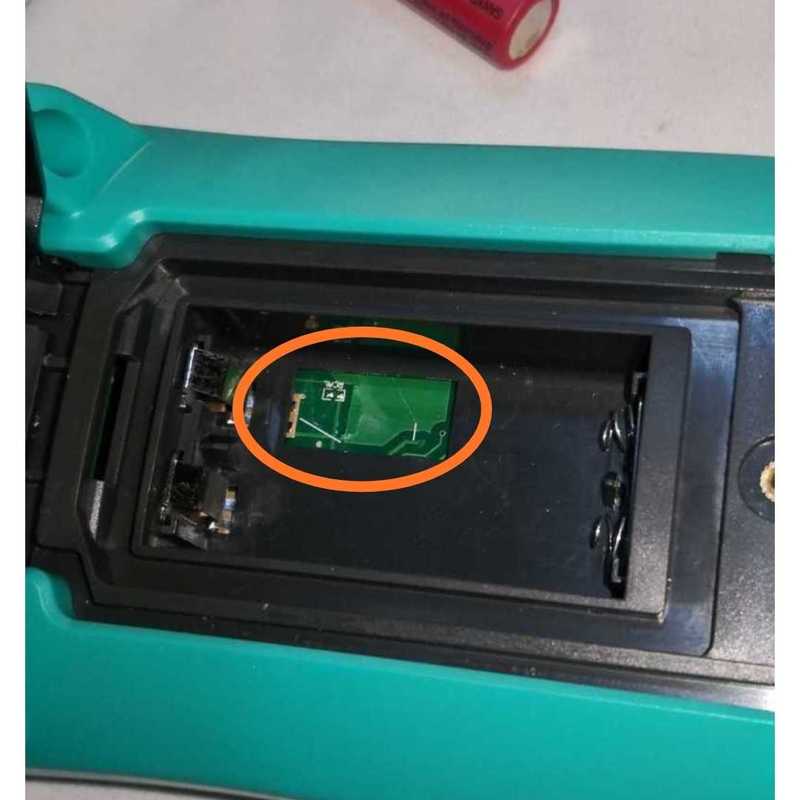

厂家预留的校准窗口。不用开盖，用烙铁短接焊盘就可以免拆卸校准
2021-4-2 00:05:34 回复
wgh1027 数字大神 2021-4-2 00:08:54
13912217676 发表于 2021-4-2 00:05
厂家预留的校准窗口。不用开盖，用烙铁短接焊盘就可以免拆卸校准

原来如此
2021-4-2 00:08:54 回复
wgh1027 数字大神 2021-4-2 00:10:49
不过估计你的表用一个锂电就OK了。
2021-4-2 00:10:49 回复
Yob 数字梦想家 2021-4-2 08:43:04
电池真不错
2021-4-2 08:43:04 回复
qizming 数字探长 2021-4-2 19:25:22
用两节1.5v电池肯定也能用
2021-4-2 19:25:22 回复
13912217676 楼主     数字巨人 2021-4-2 20:24:31
qizming 发表于 2021-4-2 19:25
用两节1.5v电池肯定也能用

2节5号电池可能不行。用可调电源测试了一下电池的最低报警电压是3.66V。PCB板上有一只贴片三端稳压器7833。9V电池稳压成3.3V供电。
2021-4-2 20:24:31 回复
13912217676 楼主     数字巨人 2021-4-2 20:27:59
wgh1027 发表于 2021-4-2 00:10
不过估计你的表用一个锂电就OK了。

用可调电源测试了一下电池的最低报警电压是3.66V。PCB板上有一只贴片三端稳压器7833。9V电池稳压成3.3V供电。单节电池3.7V理论上可以用，还是尊重原机的设计吧
2021-4-2 20:27:59 回复
