优利德UT61E+数字万用表开箱拆解与评测

[复制链接]
发表在  2021-9-11 16:57:37  | 显示全部楼层 | 阅读模式
万用表
主题类别: 点评_拆机
仪表品牌: 优利德(UNI-T)
仪表型号: UT61E+
体积分类: 手持式
显示字数: 四位半
是否拆机: 有拆机
初来乍到,给各位大神请安了!希望各位多多关照!
UT61E+是61E的改进机型,在原有的基础上增加了背光和延时关机。很早以前就在关注着4位半表,其中在优利德61E及某利和众仪之间做过对比,感觉各有利弊。正好发现最近又出了一个61E+,所以就果断出手,在某鱼上以358元的价格买这个,又加了12元买了一副特细表笔,以及10元的发票钱,总共380元,这个价格感觉能接受。另外想说明的是,我不想为他们做广告,因为这是我花钱买的,有些言论我也不是黑他,因为那是我的真实感受,同时希望各位看客能发表自己的看法,供想买4位半表的坛友参考。
一、开箱展示
商家标榜的彩壳包装,上端是英文logo,中间是仪表外观图,有几款型号的表公用一版包装盒。

背面是相关信息


下端贴有一个UT61E+的条码纸,以区分不同型号的表,包装盒用的是薄纸壳,再加上运输中没有外包装,这个彩盒已经变形,即使不变形也没什么用,只能扔了,真不知商家标榜的彩盒包装有何意义。

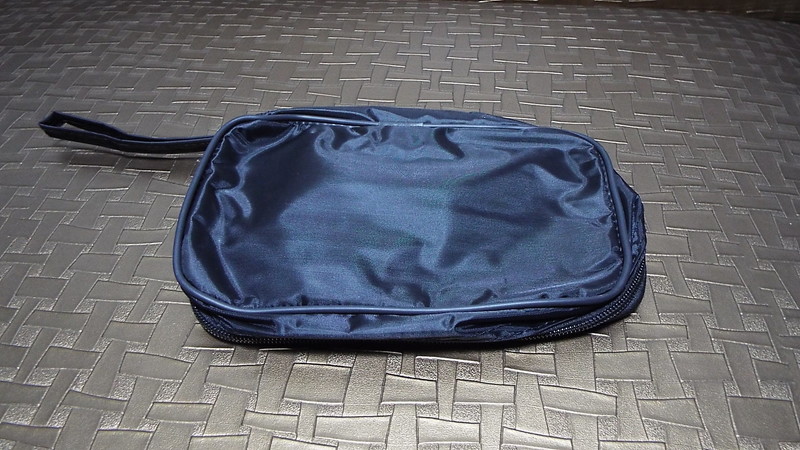

送的收纳包,包装盒用不上,只能用这个了

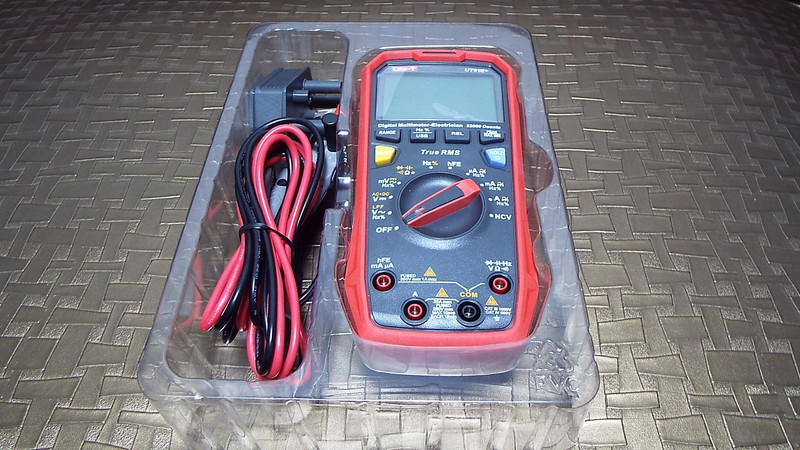

盒内的吸塑盒,也是进垃圾桶之物,记得以前的万用表用的是聚酯泡沫底盒,非常结实,表可以放在盒上使用。

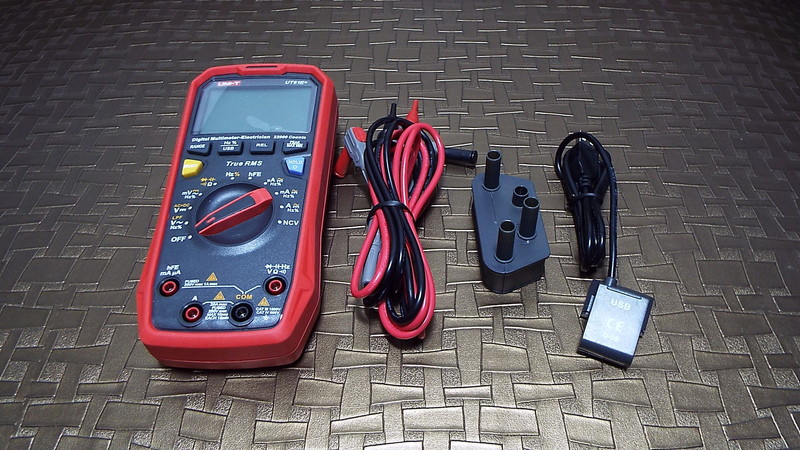

万用表、表笔、三极管测试架、数据线

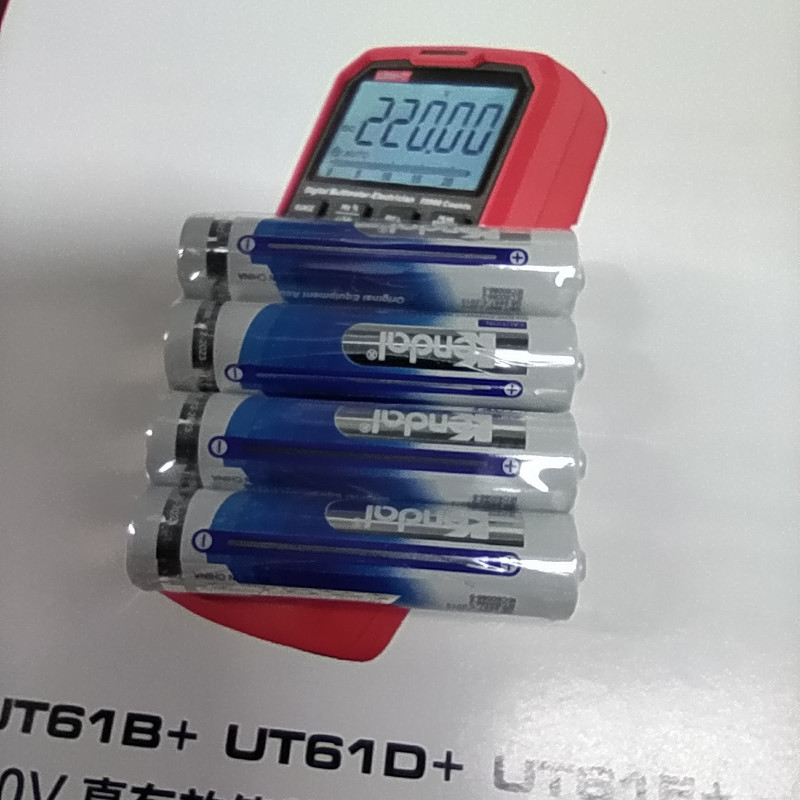

随机的四块7#电池,比用9V方电池好点,但用锂电会更好,这个位置加装锂电应该不是问题。

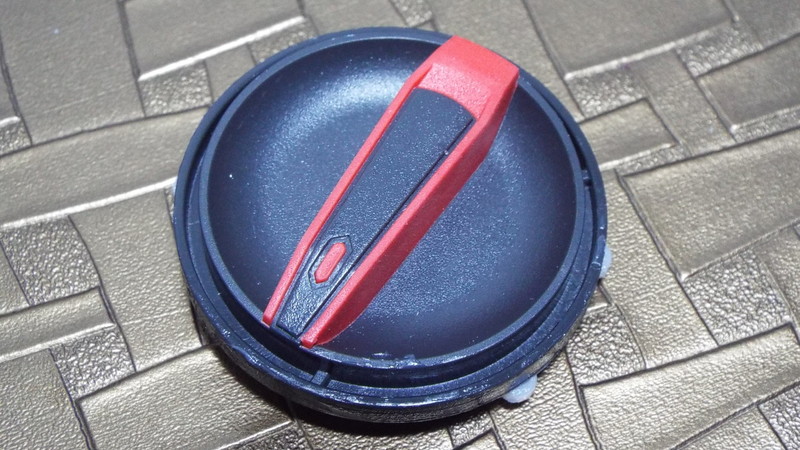

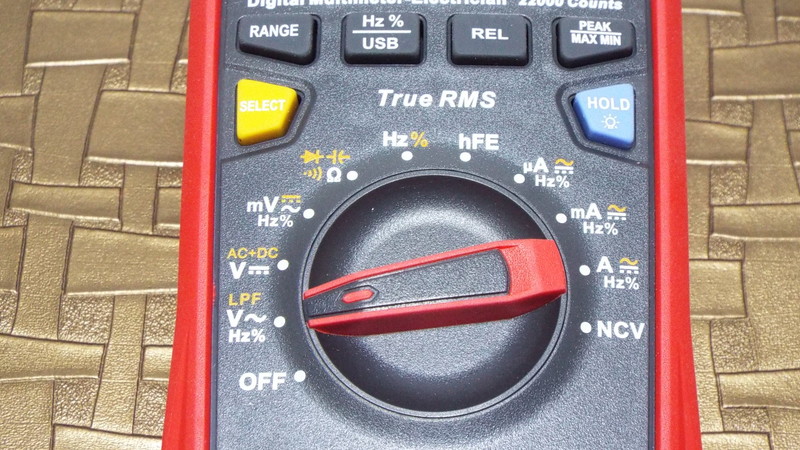

旋转拨盘及各功能按键

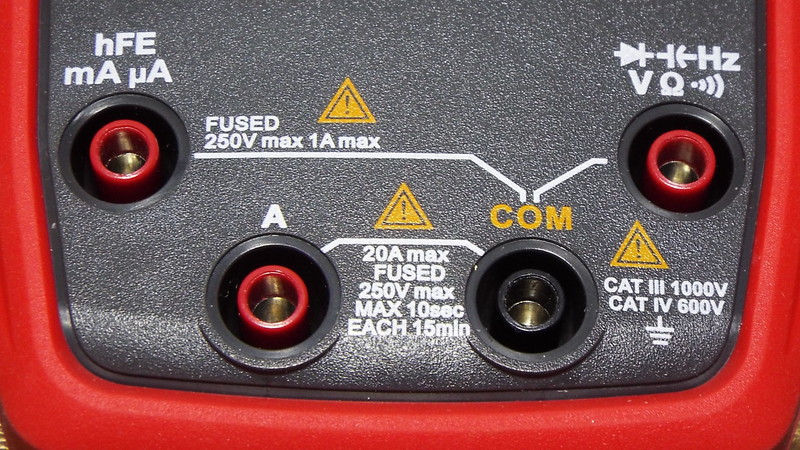

表笔插孔,上面有标示,跟其他表无异。

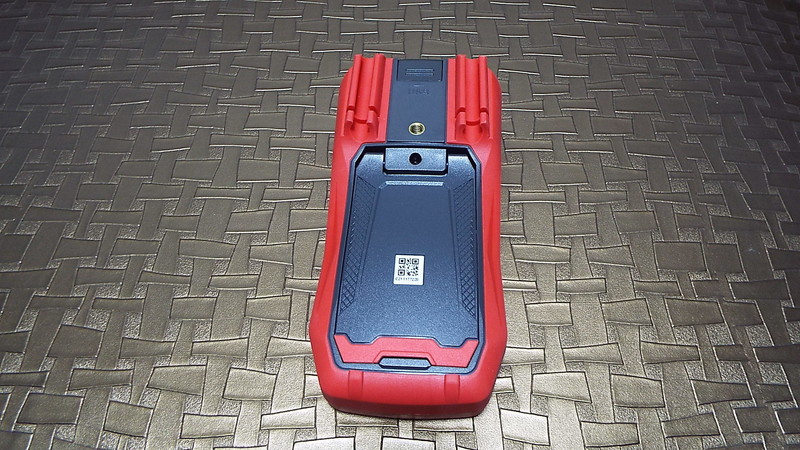

表的背面,上端带有固定表笔的卡槽,中间有一个螺孔,貌似可以固定在三脚架上吧,下端表的支架,用的时候可以根据自己的喜好打开,外观比较大气。

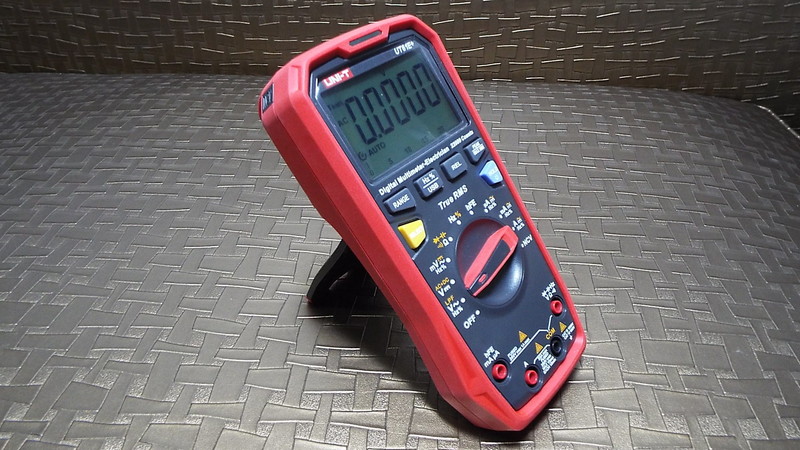

支架可以以任意角度摆放

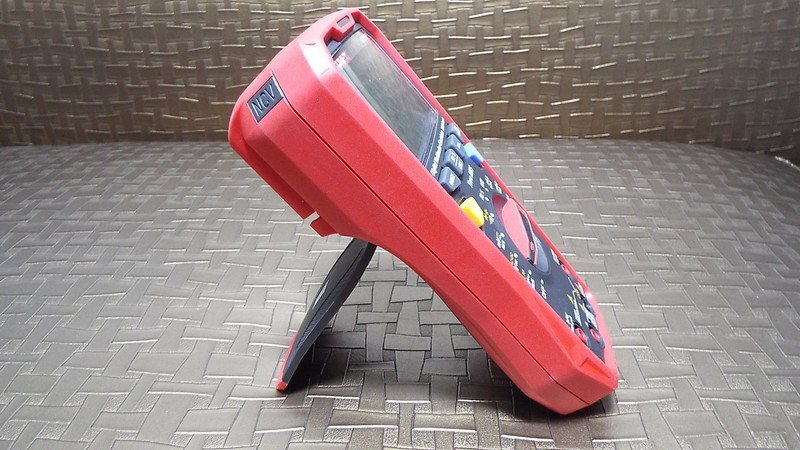

表的左上角有一个NCV标识,用于感应探测火线的,不必接触,靠近就能测出火线,比较方便

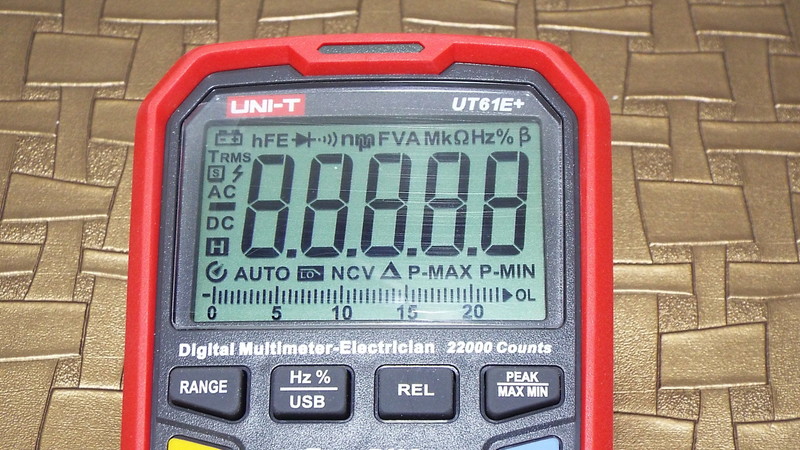

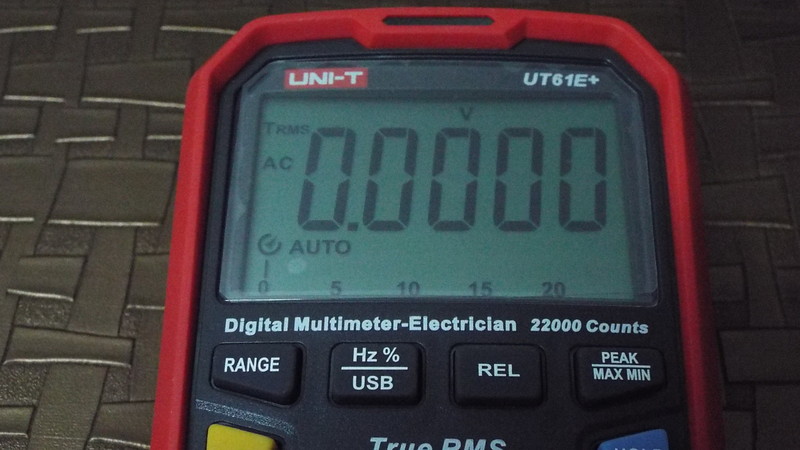

这是开机时的全屏显示

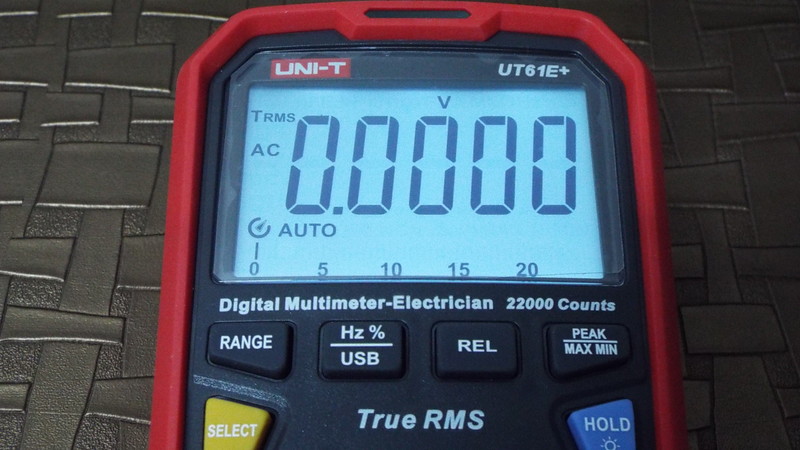

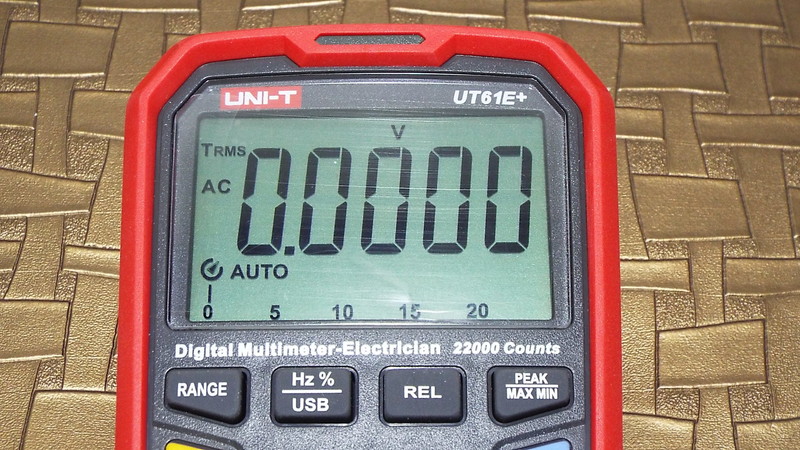

开机后电压显示

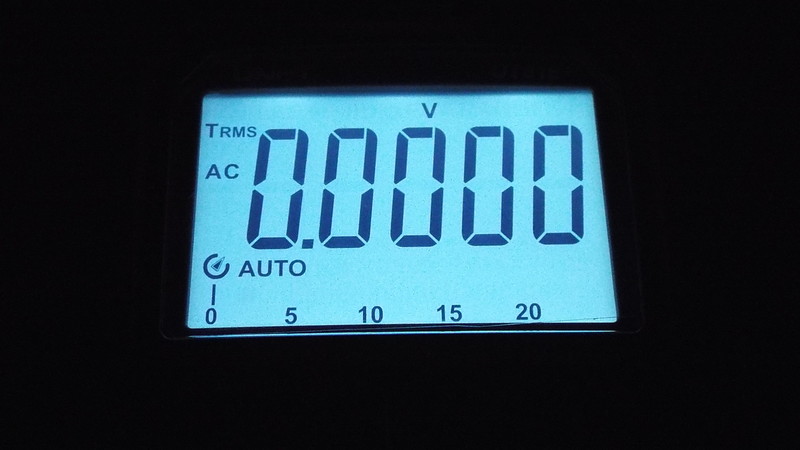

环境全黑状态下,打开背光显示屏的情形


室内灯光状态下,打开背光的情形



室内灯光状态下,关闭背光的情形

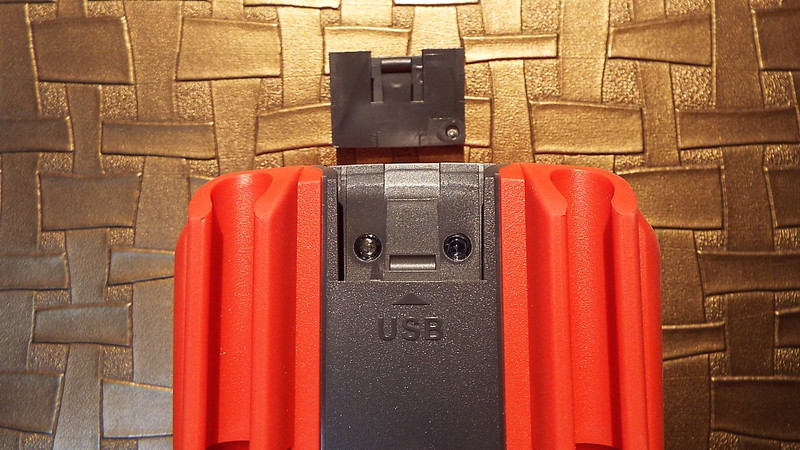

后壳上端,打开数据传输端口的保护盖,内有两颗LED

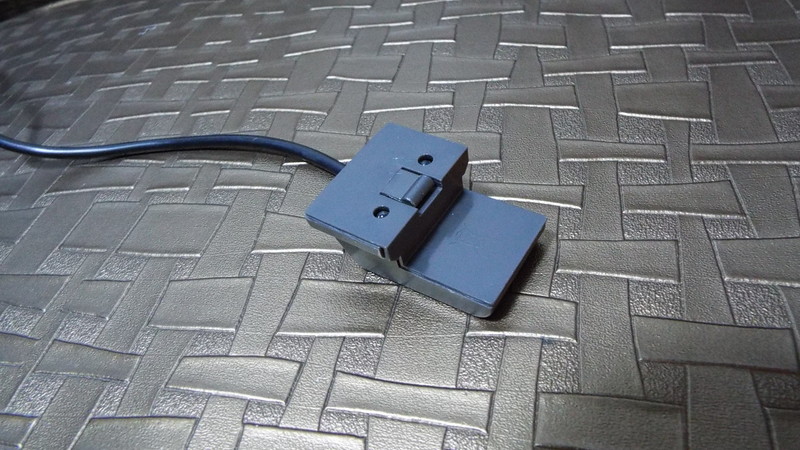

数据传输线,插头处也有两颗LED,与万用表上的对应,用以传输数据。

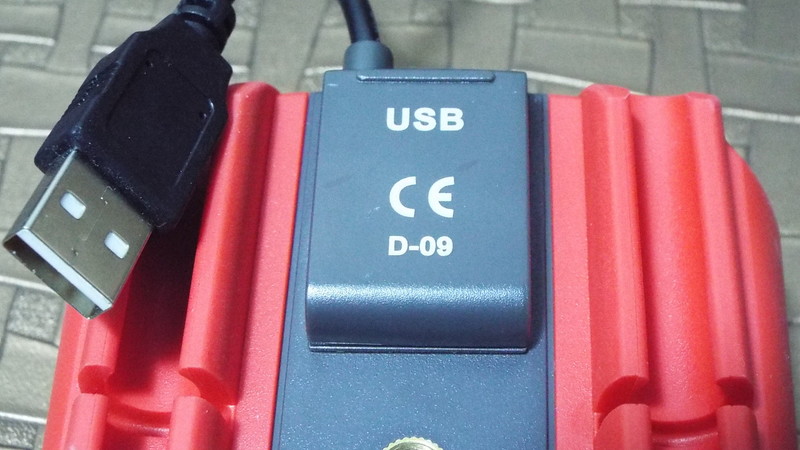

插上线的样子

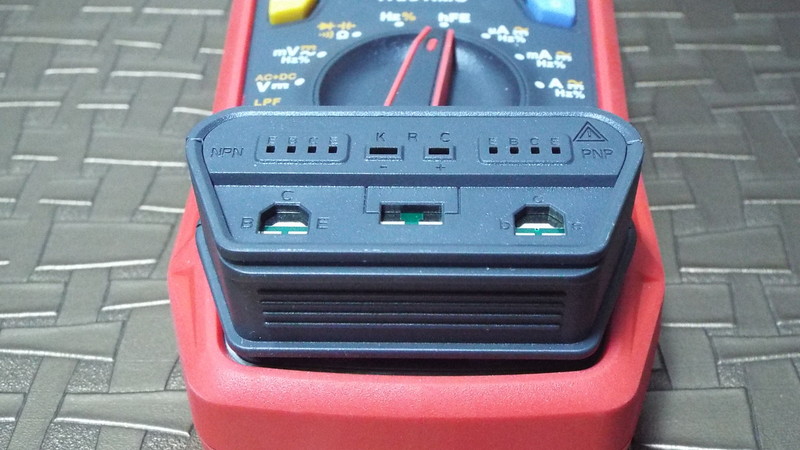

插上三极管测试架的样子,这个测试架真是败笔,不利于携带,容易丢,我用的第一块表就是有一个测试架,之后想用的时候找不到了。


使用数明书和合格证,说明书不是很详细,有些功能根本没有提到,这点一定要差评!

二、拆解

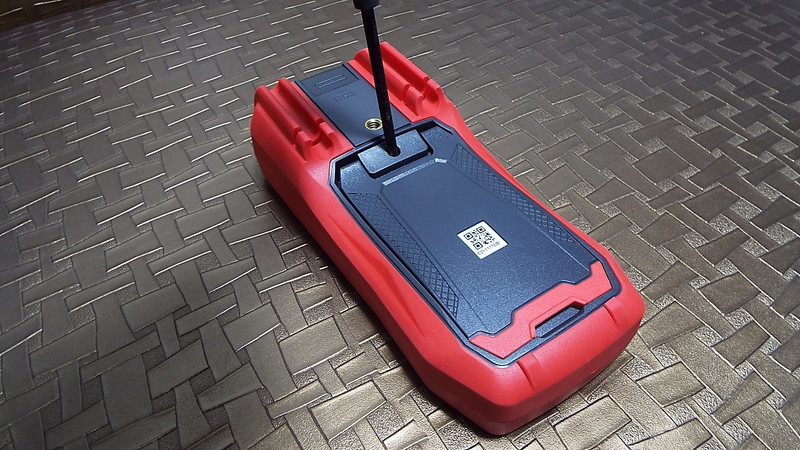

打开后盖的电池盒螺丝

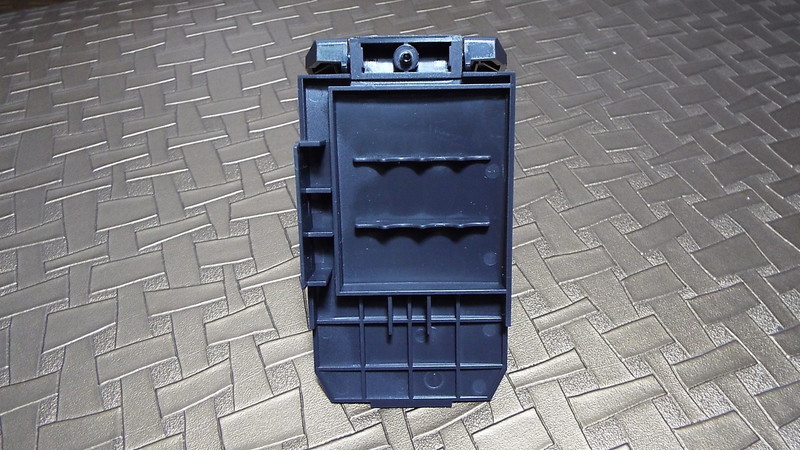

电池盒后盖

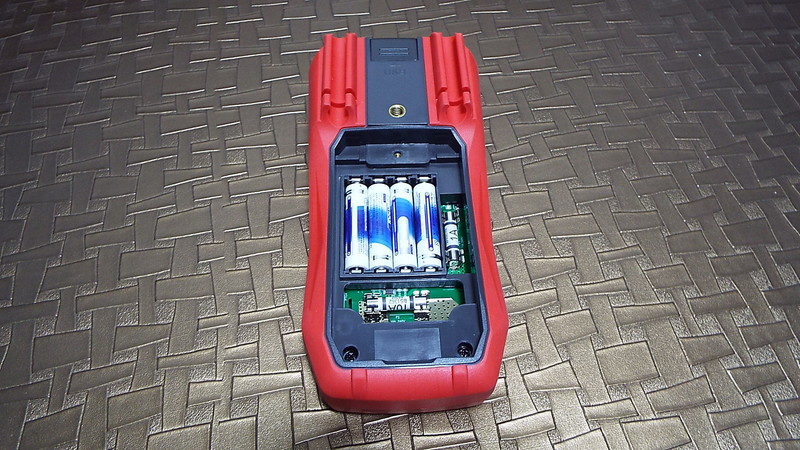

电池盒内部,电池已经提前装上了,旁边是两颗陶瓷快速熔断器,这个设计挺好,换熔断器不用打开表壳。

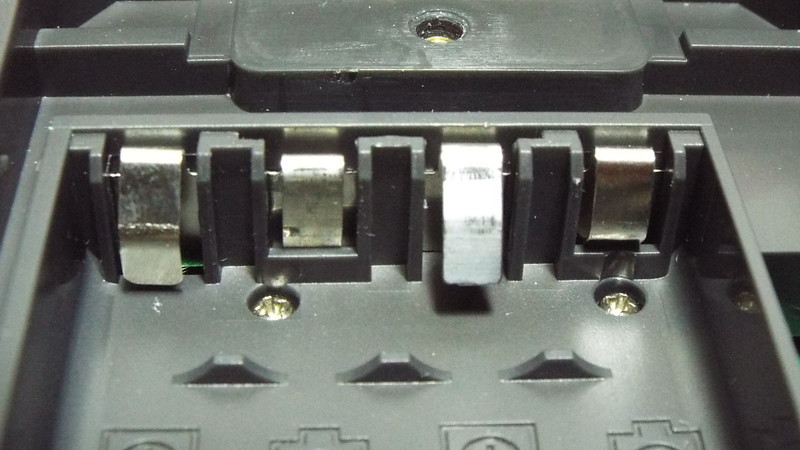

电池触点,满满的山寨风,拧下里面的两颗螺丝就能打开表盖

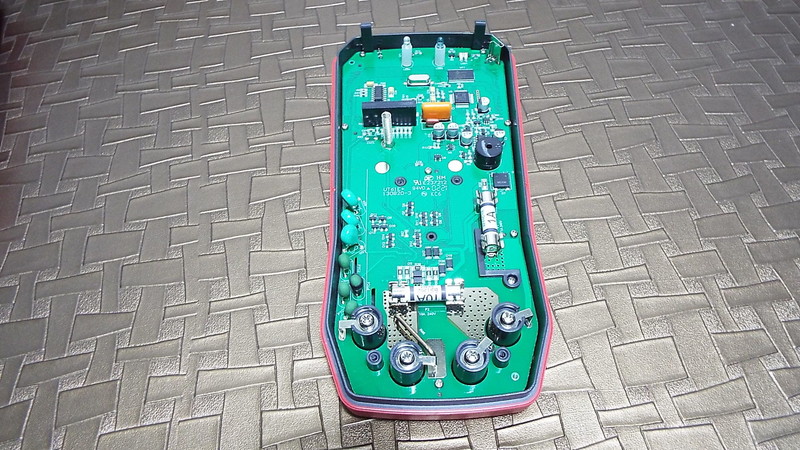

打开表盖,里面的线路板还算好看,毕竟现在的工艺摆在那,坛友们自己DIY的线路板都相当的美观嘛。


表笔固定座,用螺丝连接的


拆下螺丝,居然是铁的,能省就省啊,毕竟铜材要比铁贵很多

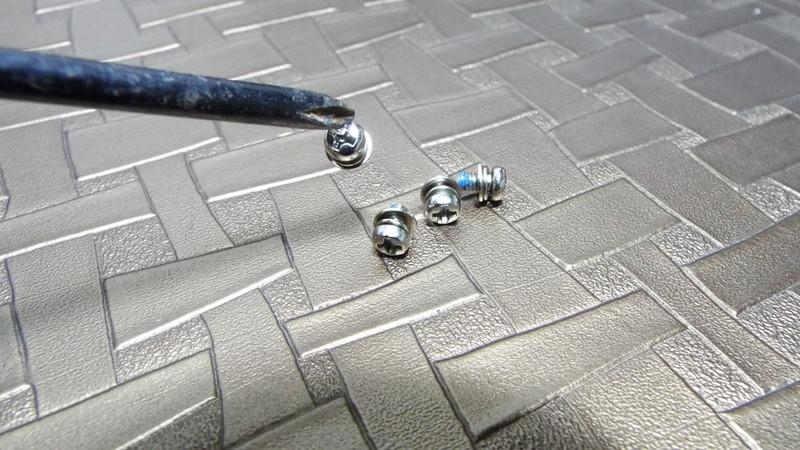

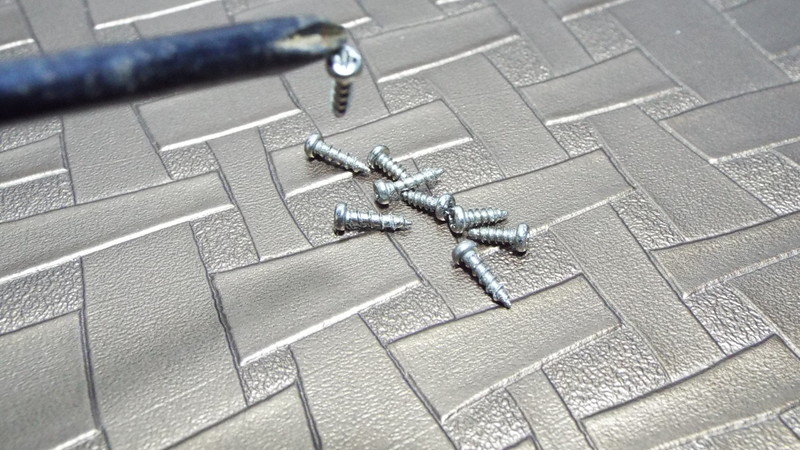

自攻螺丝也是铁的

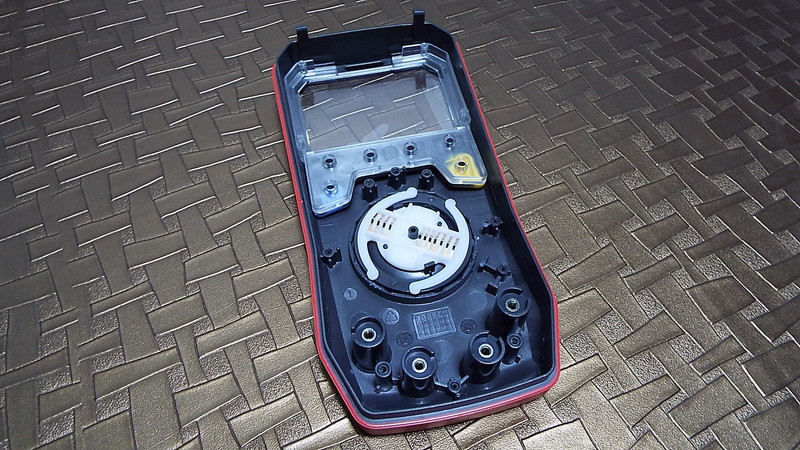

取下PCB板的前面板

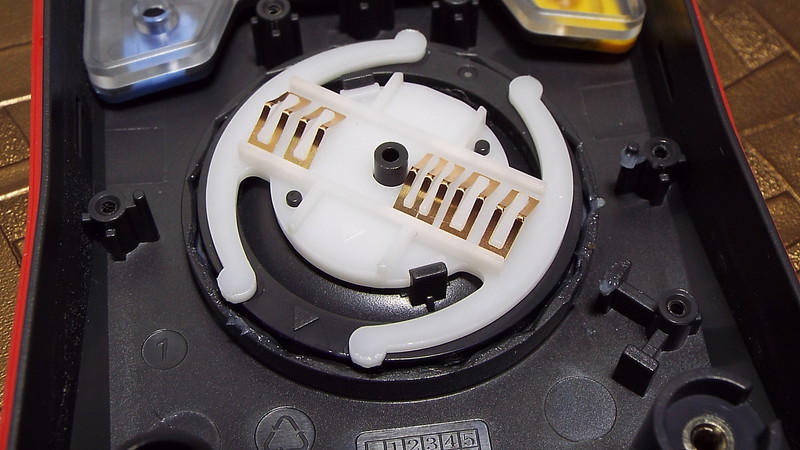

旋转拨盘开关的触点面


正面外围有两个凸起,对用表壳的凸起,用于定位的

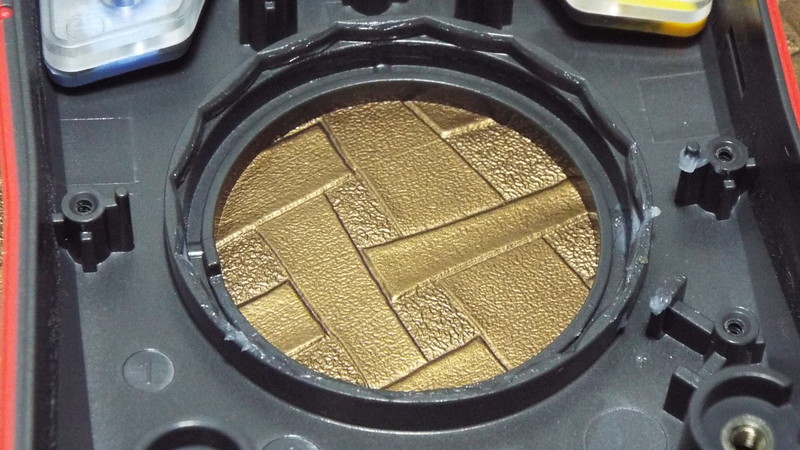

外壳上的凸起


表面,下端是六颗导电橡胶按键

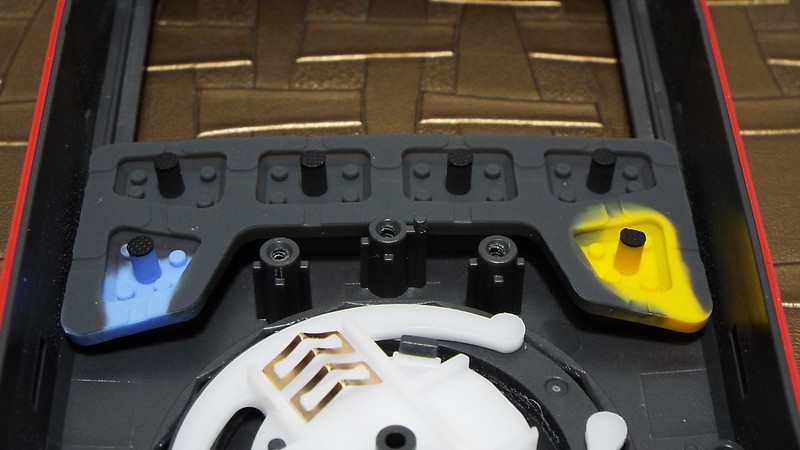

取下表面,可以看到导电按键


表面

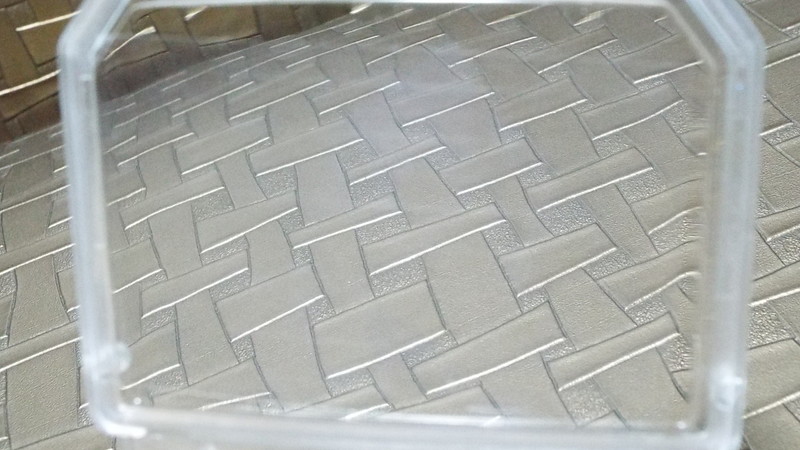

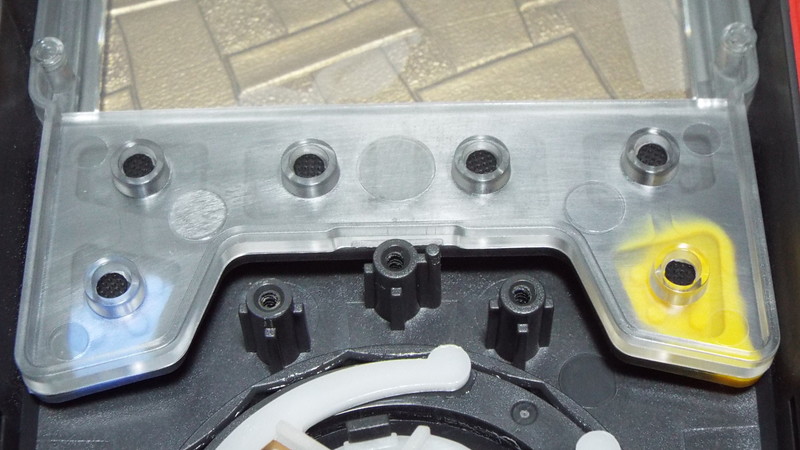

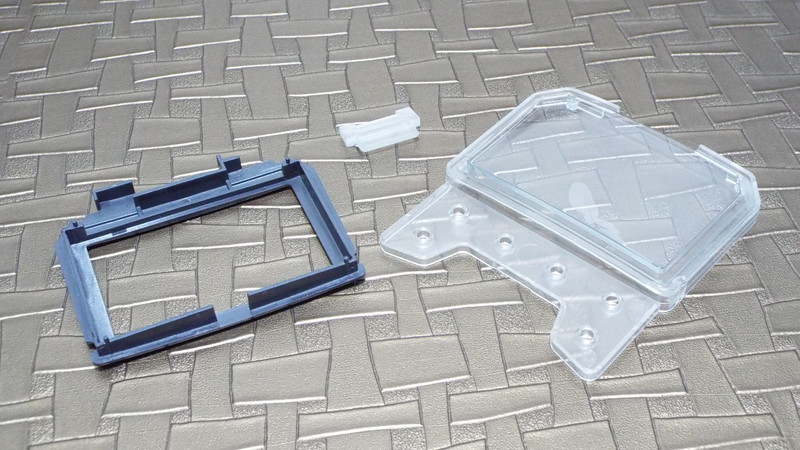

液晶屏框、导光柱、表面

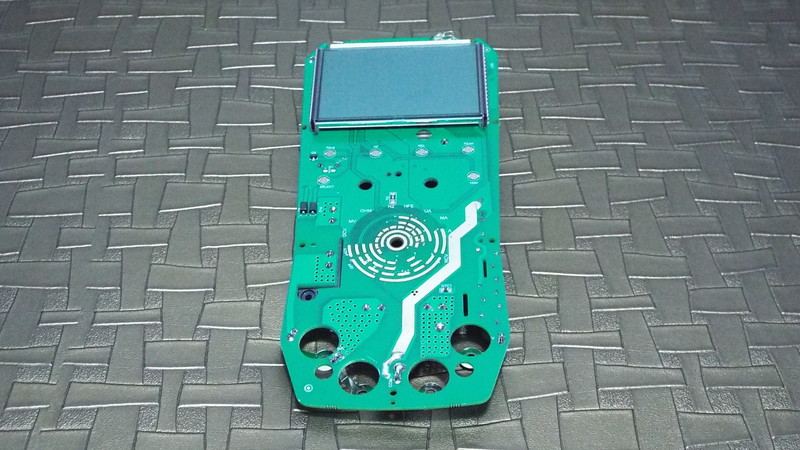

PCB板正面

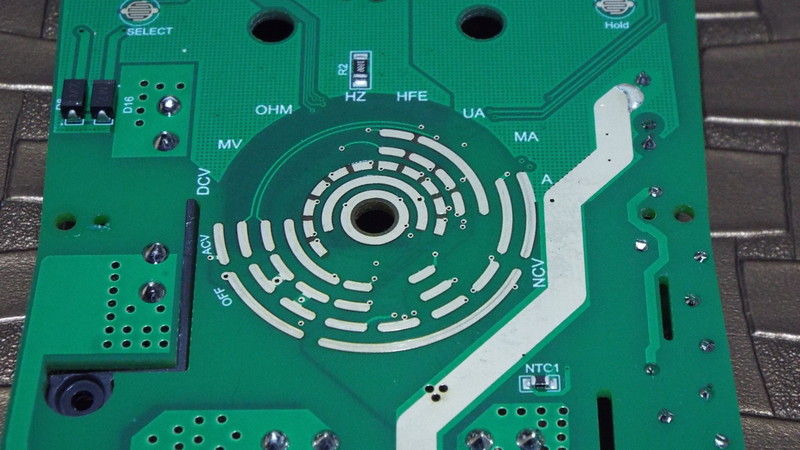

拨盘触点,有一个过孔在触点的正中,感觉不是很好,在拨动开关的时候磨损。

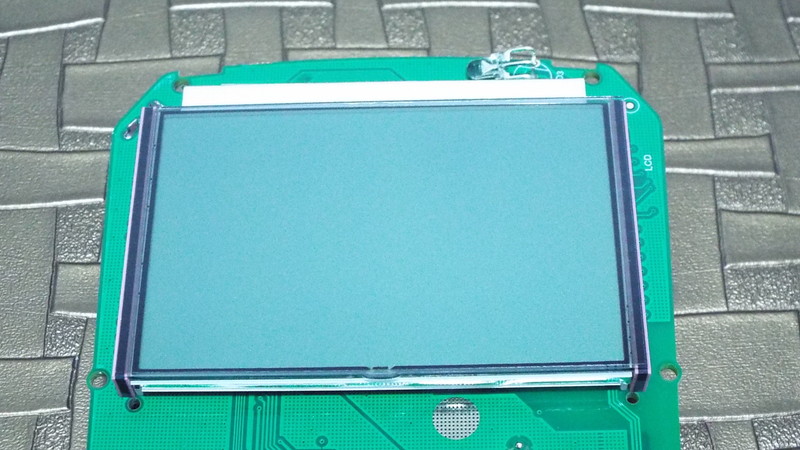

液晶屏


左端的双色LED,红绿双色,用于通断光指示和NCV火线指示

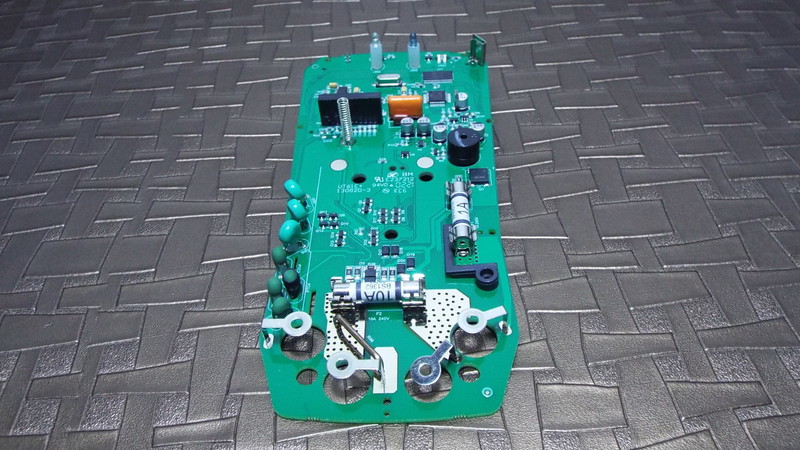

PCB板的元件面

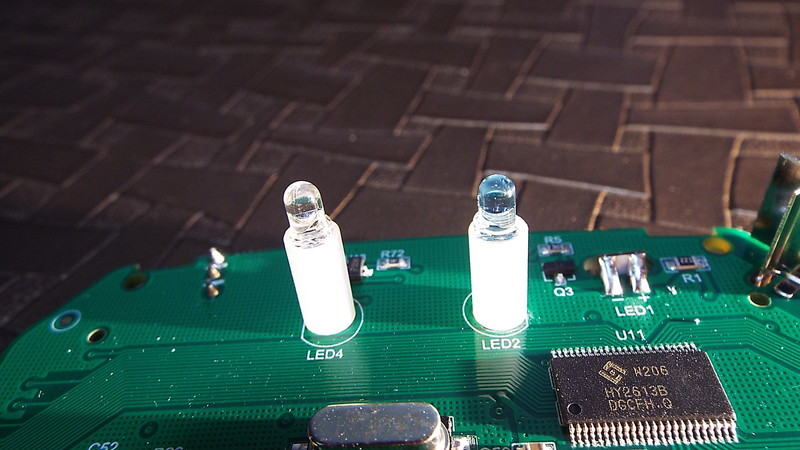

上端为数据传输LED收发管和NCV探头

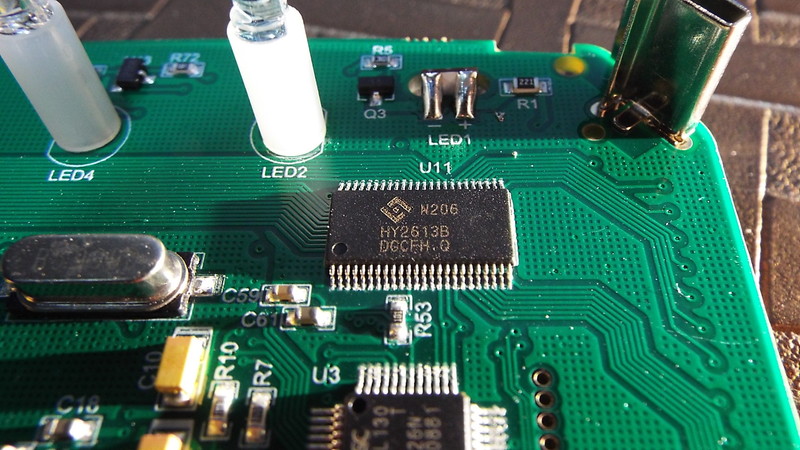

下端是HY2613B

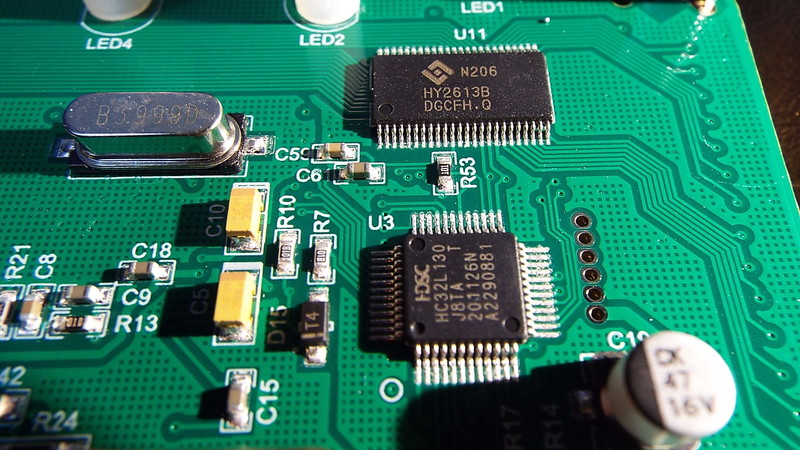

3.999晶振、HY2613B、HC32L130,不是软封装的,这点好评,万一坏了可以更换。

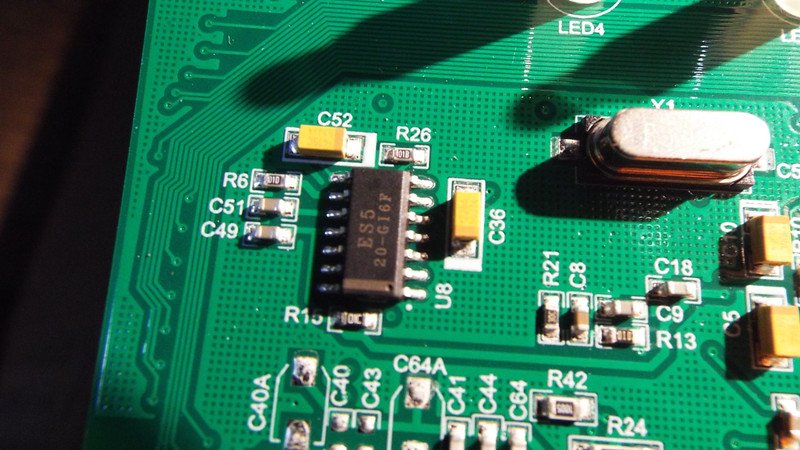

ES5  20-G16F


数据收发LED对管


NCV探头

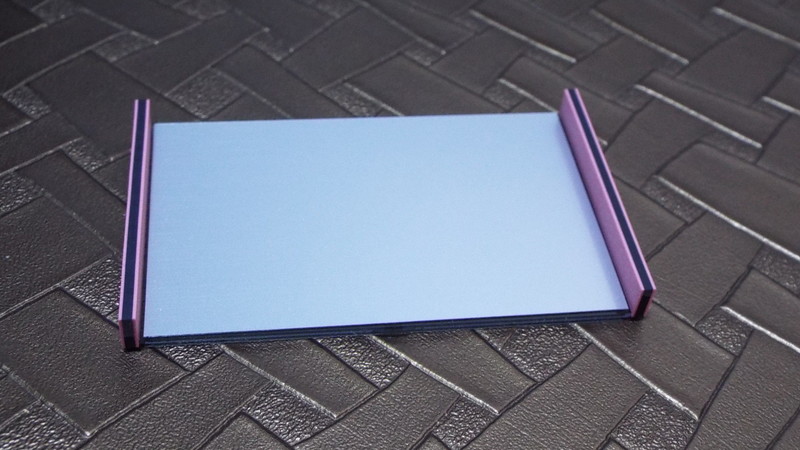

液晶屏背面,两侧导电胶条

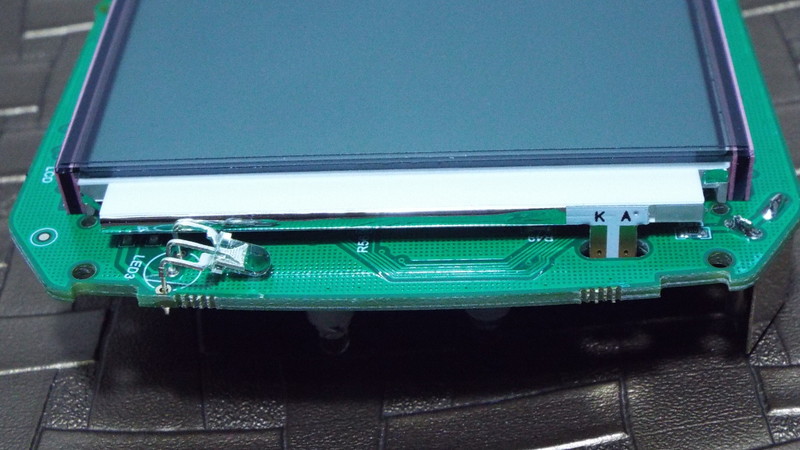

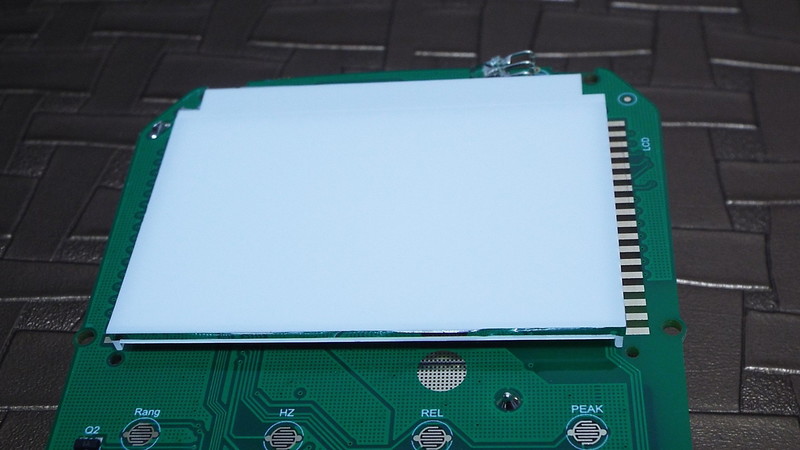

液晶屏背光板

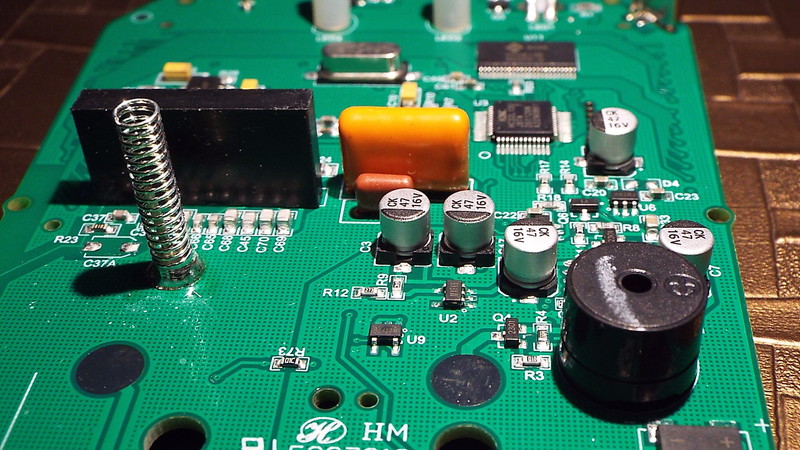

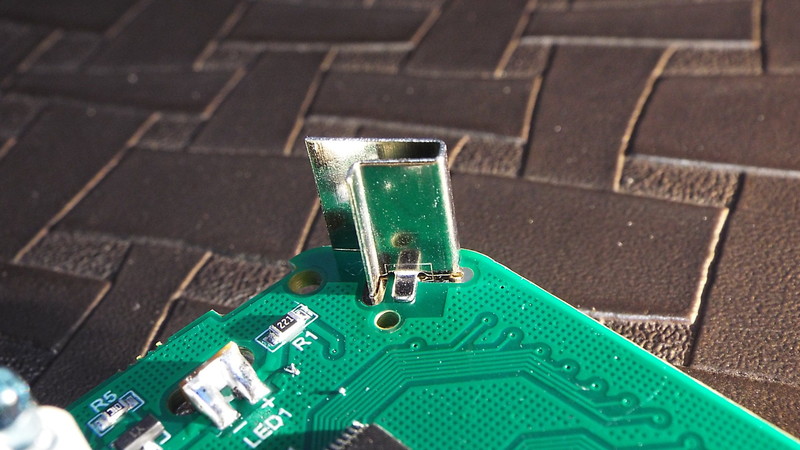

接触弹簧,与后外壳屏蔽板相连,右侧是蜂鸣器,声指示用的

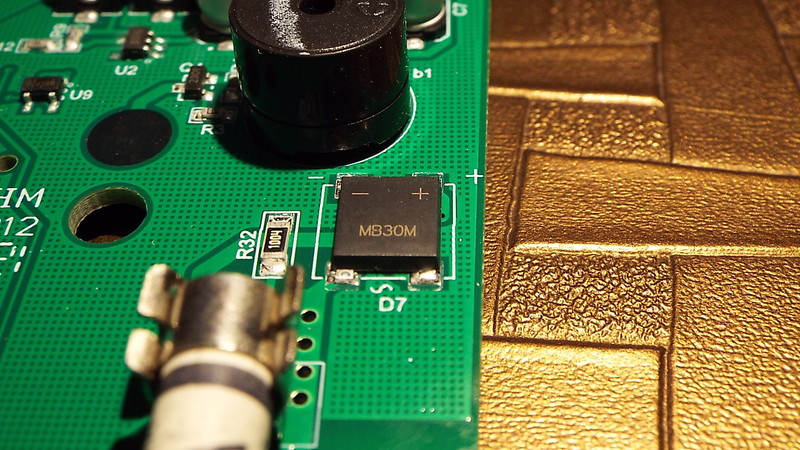

整流桥

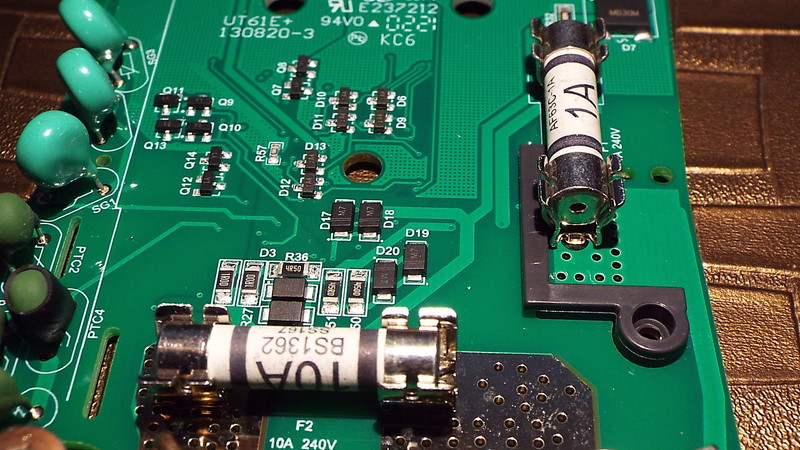

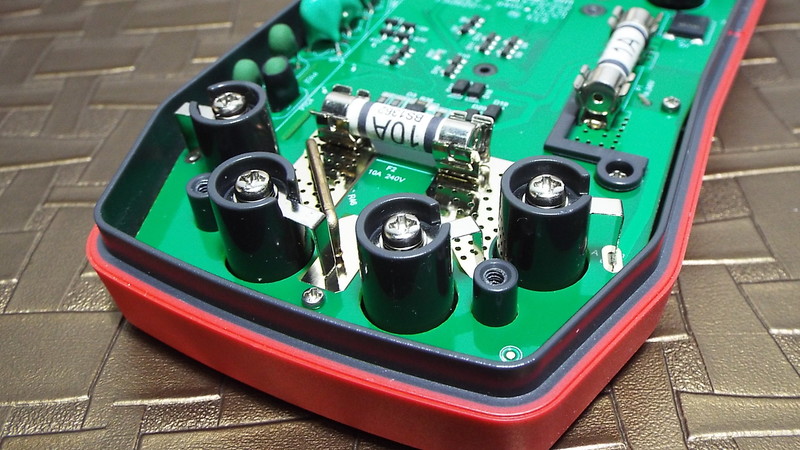

很多的三极管以及10A、1A快速熔断器

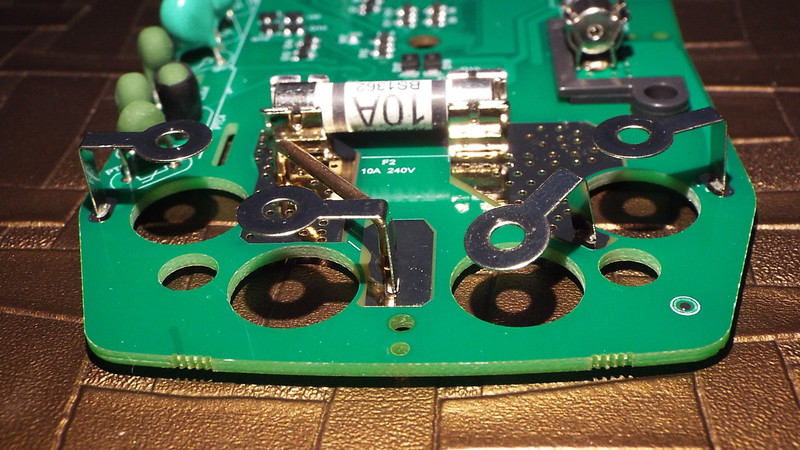

表笔连接片,旁边是20A电流分流电阻

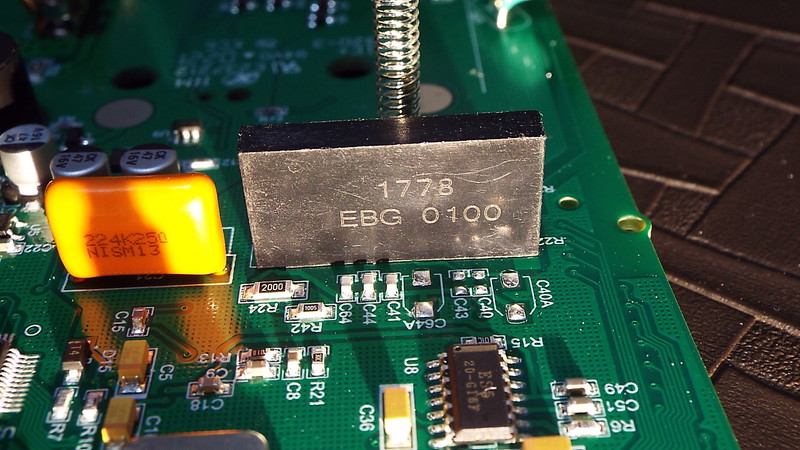

标注EBC的元件没查到是什么,看PCB板上标有R22,应该是个电阻


拆解就到此结束,接线来就简单测试一下,请继续观赏


三、测试

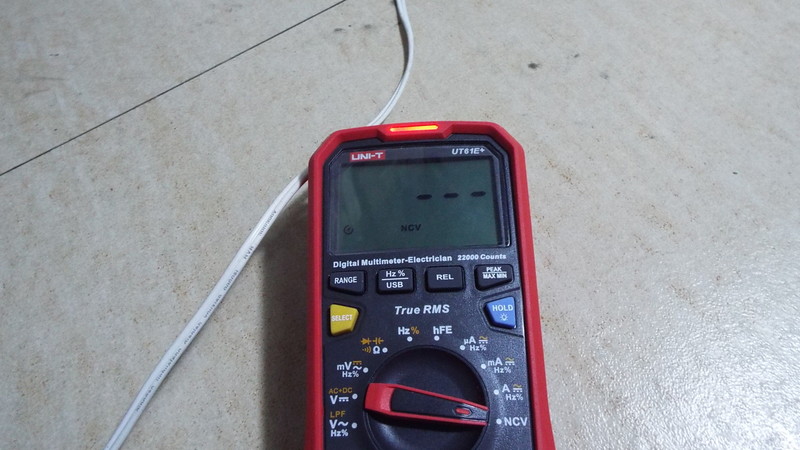

先测一下NCV功能,万用表左端标有NCV处靠近电线,有声光报警的说明是火线,同时屏幕有短线“---”及NCV显示,声光报警频率越高(屏幕短线越多)电压强度越高。

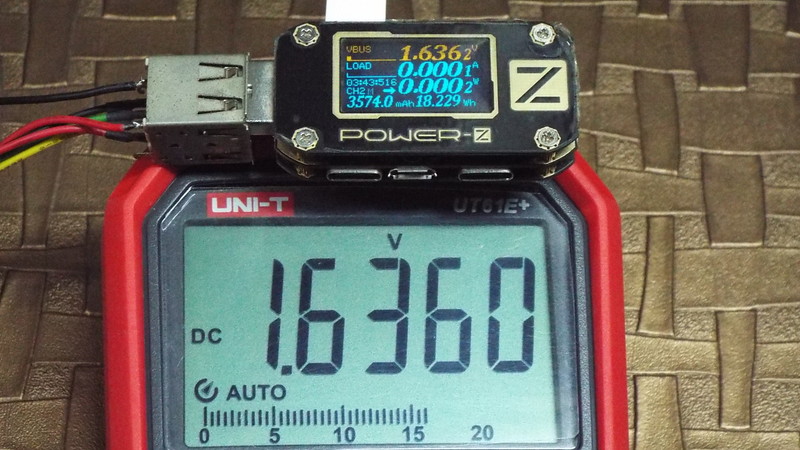

测一下电压,USB表显示1.6362,万用表显示1.6360,差0.0002,误差0.0012%

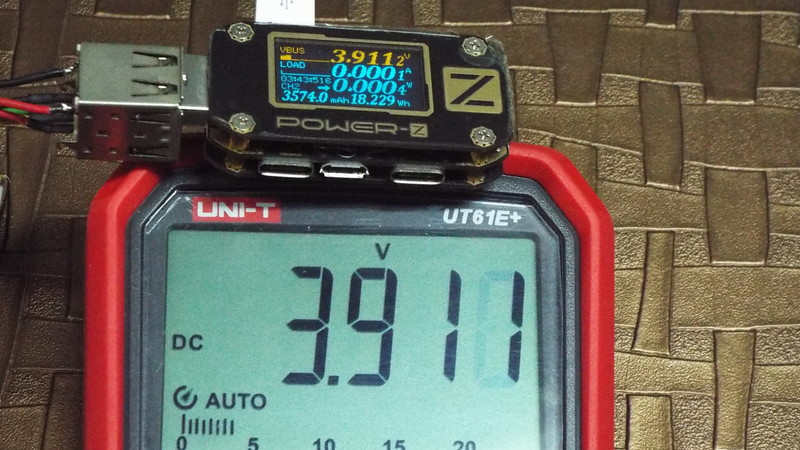

USB表显示3.9112,万用表显示3.911

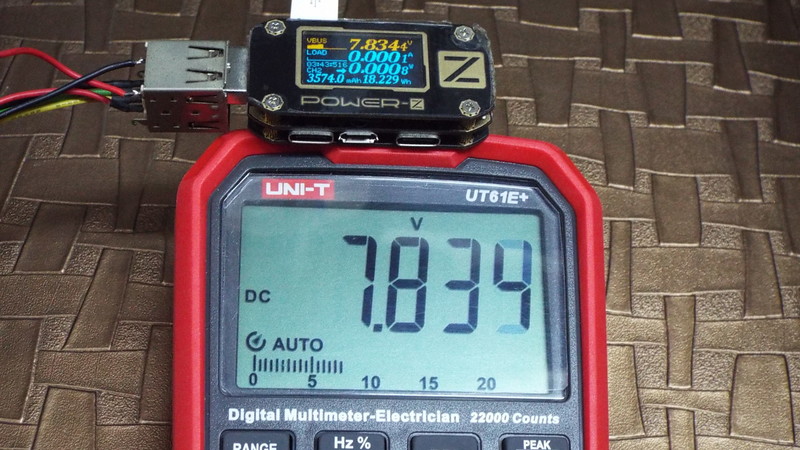

USB表显示7.8344,万用表显示7.834

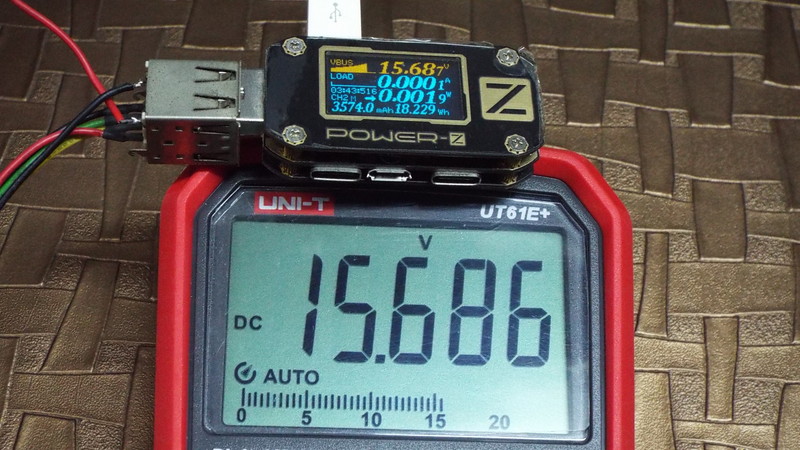

USB表显示15.687,万用表显示15.686

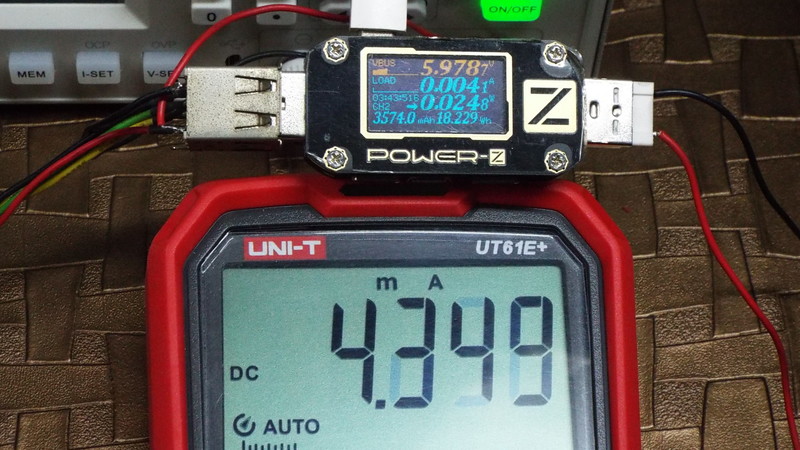

接上电子负载测一下电流,万用表是串在USB标后的负载上,USB表的工作电流不影响测量结果,USB表显示4.1ma,万用表显示4.349ma,误差挺大

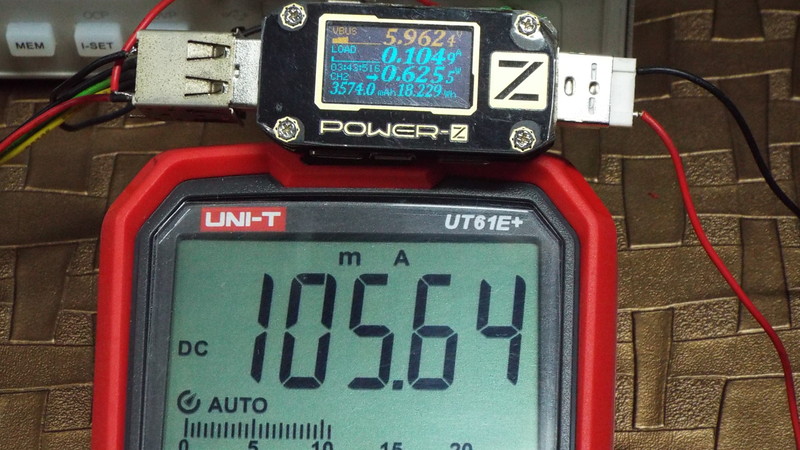

USB表显示104.9ma,万用表显示105.64ma

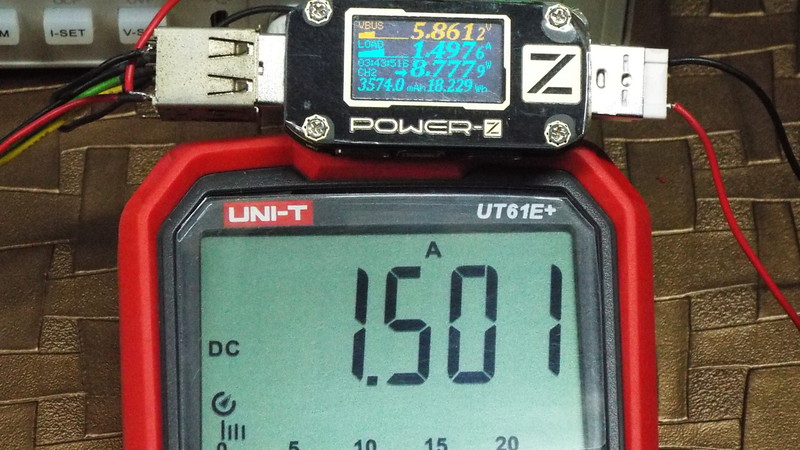

USB表显示1.4976A,万用表显示1.501A

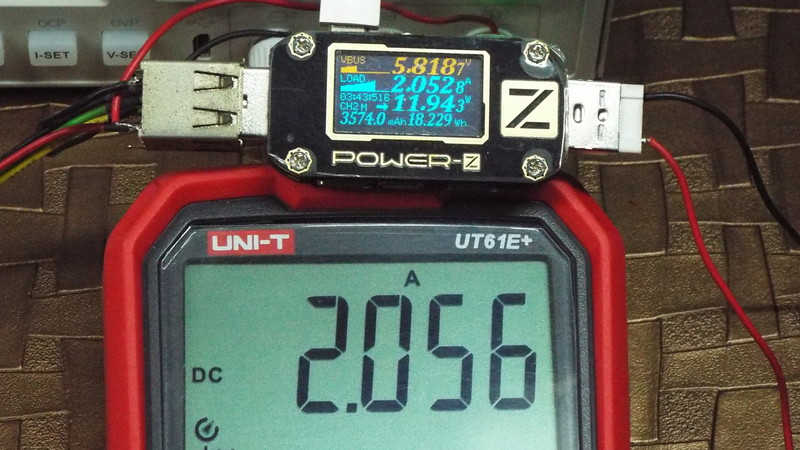

USB表显示2.0528A,万用表显示2.056A

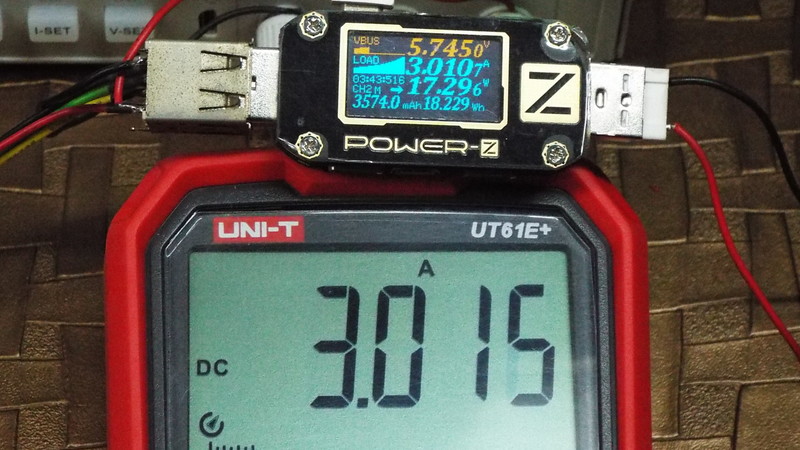

USB表显示3.0107A,万用表显示3.015A

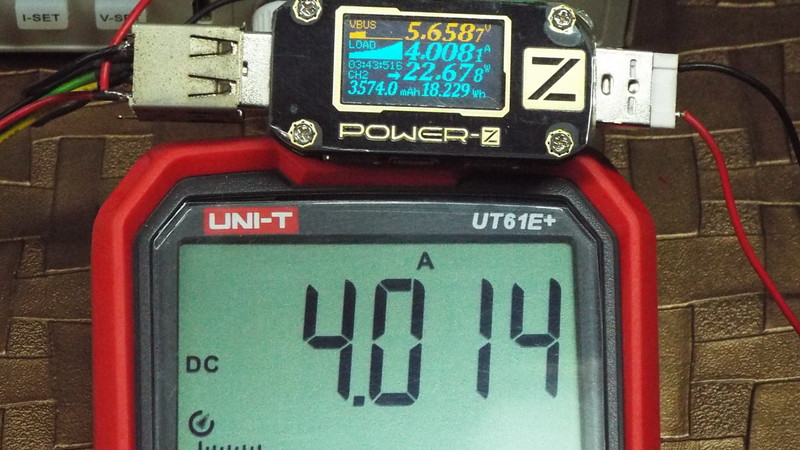

USB表显示4.0081A,万用表显示4.014A

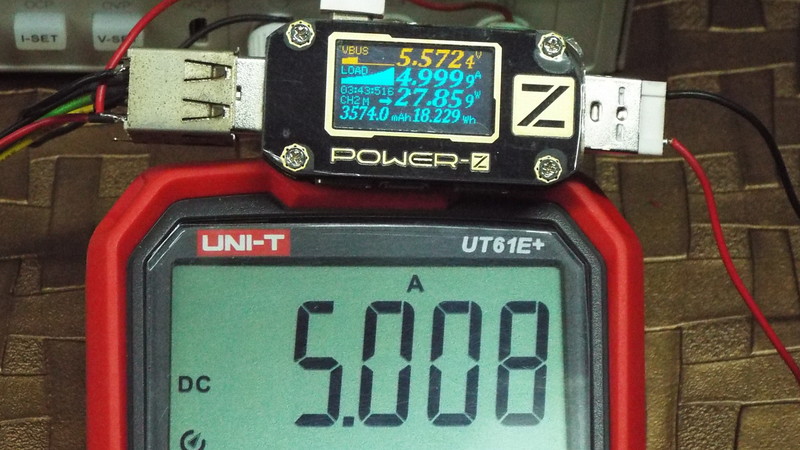

USB表显示4.9999A,万用表显示5.008A

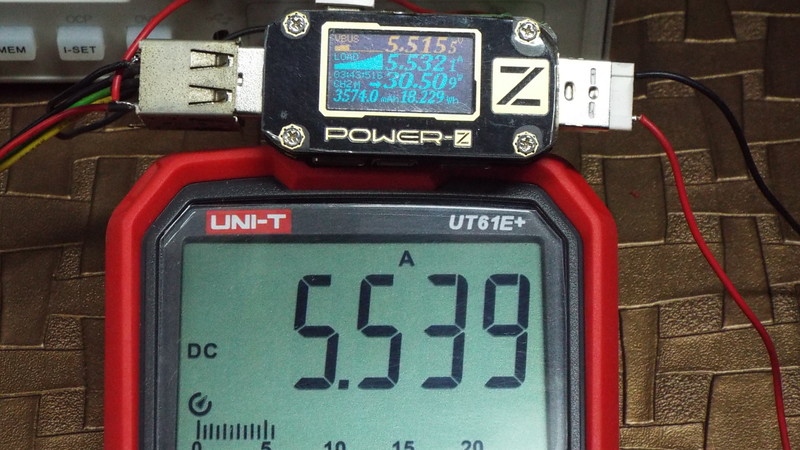

USB表显示5.5321A,万用表显示5.539A,这是测试的最大电流了,不敢在增加了,怕烧坏USB表

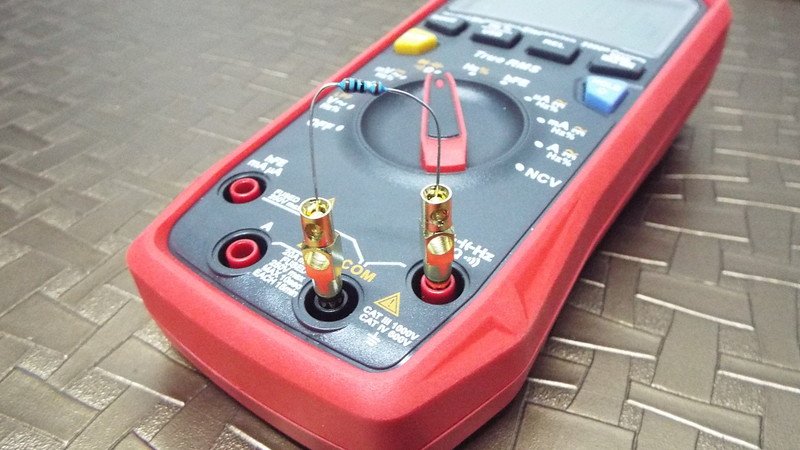

再测一下电阻,为减少误差,插头直接接电阻

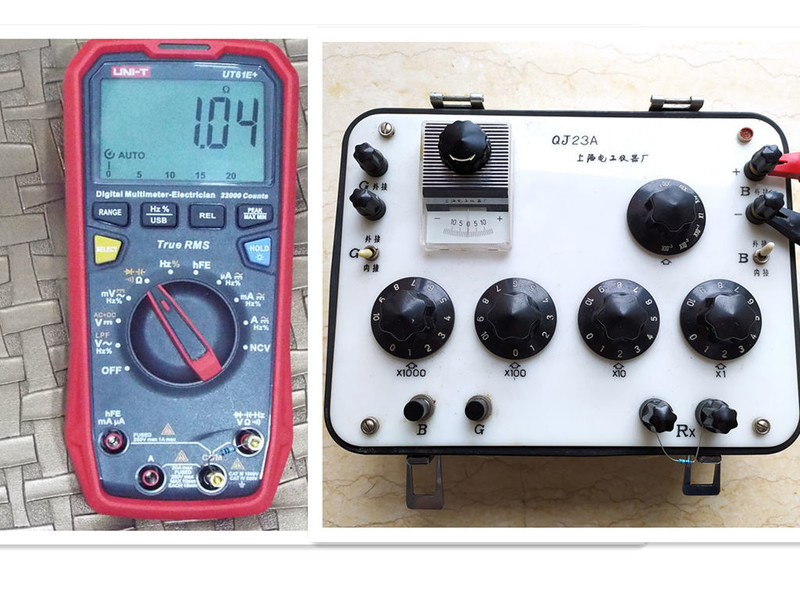

测1欧的电阻,万用表显示1.04欧,电桥显示1.022欧

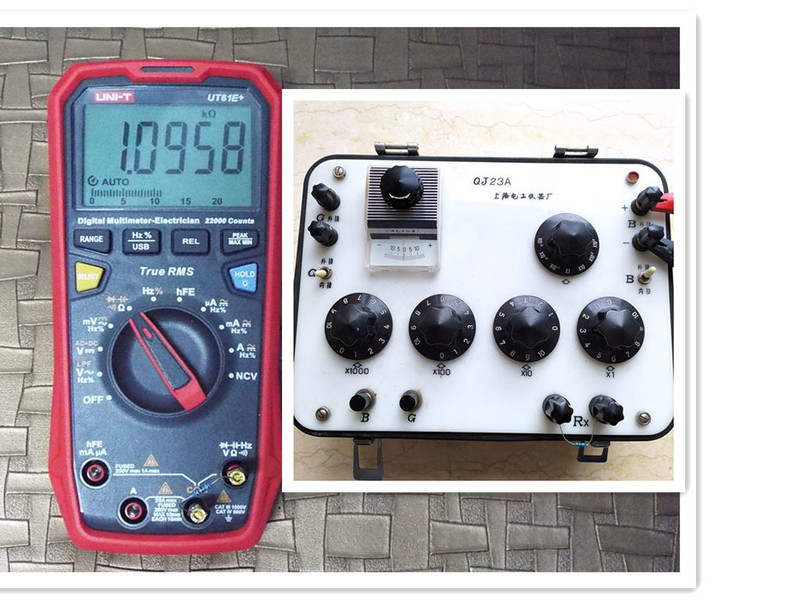

测1K的电阻,万用表显示1.0958K,电桥显示1.096K。

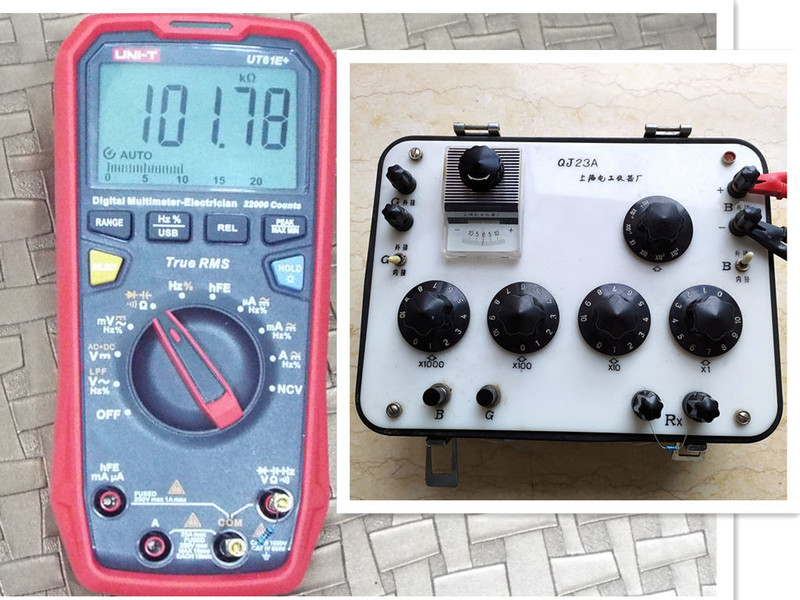

测100K的电阻,万用表显示101.78K,电桥显示101.7K

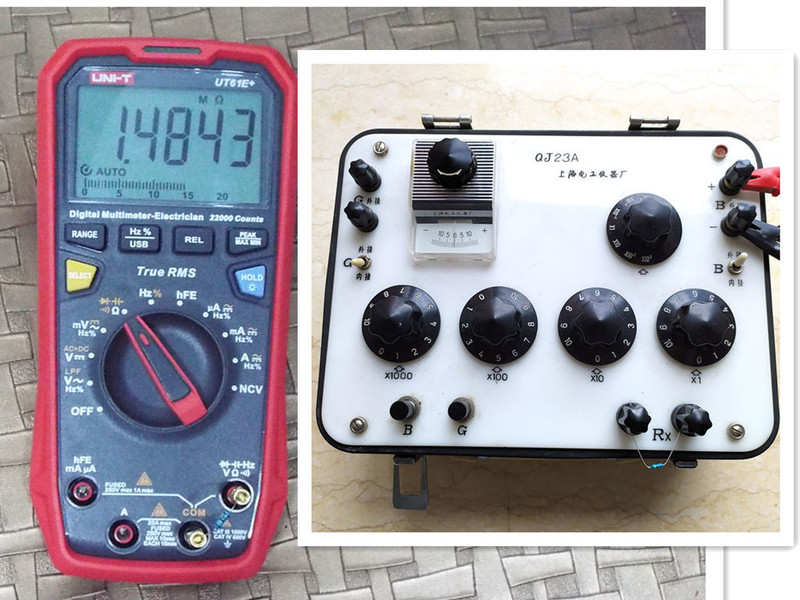

测1.5M的电阻,万用表显示1.4843M,电桥显示1.500M

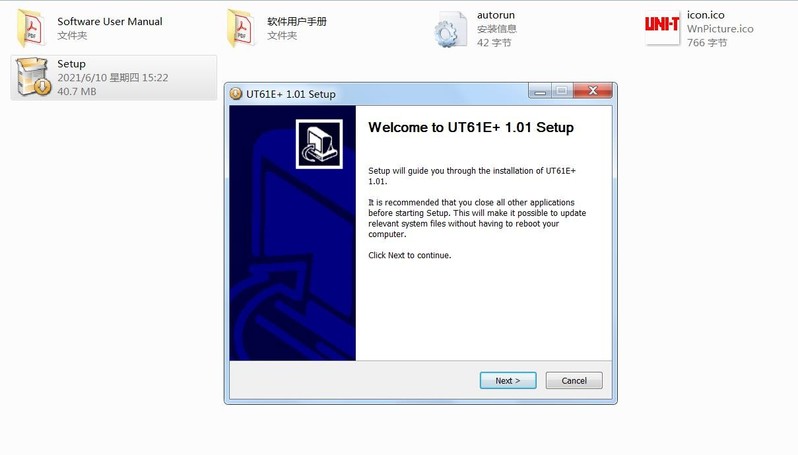

最后演示一下连接电脑,首先安装软件

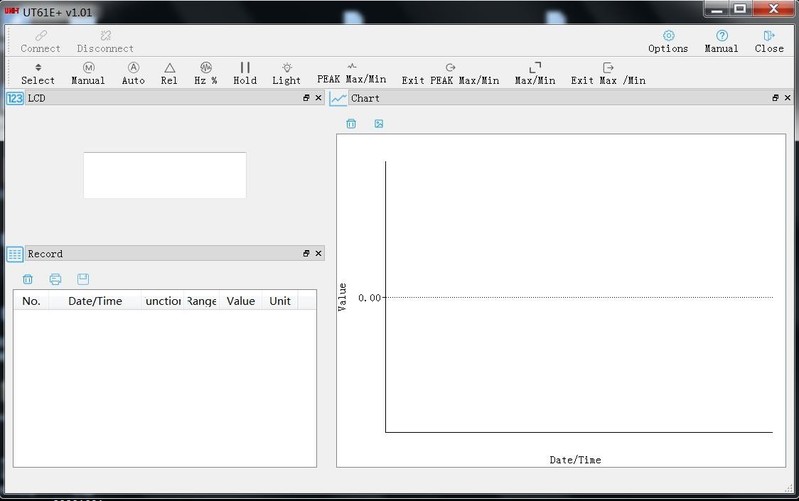

打开软件的界面

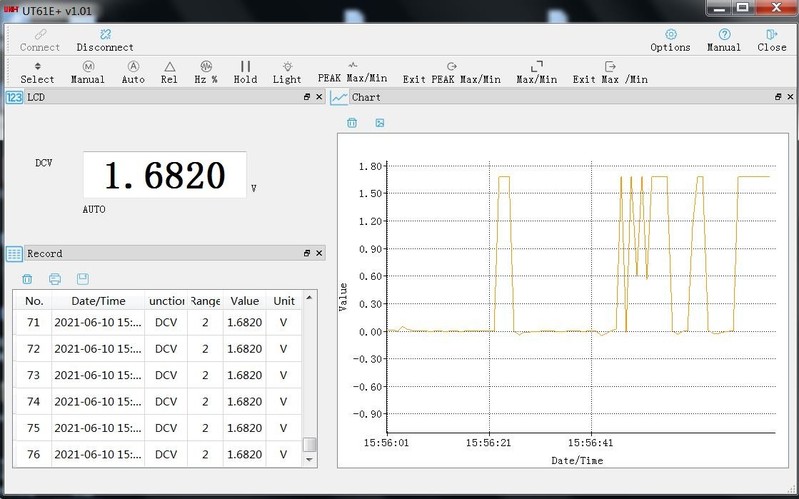

测试直流电压,显示1.6820V,右边有曲线显示,之所以是曲线是因为表笔不是一直放在电池的两端

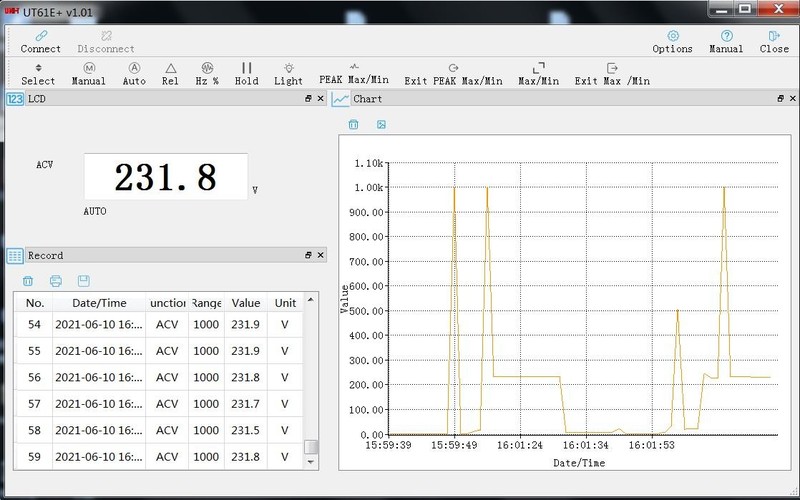

测试交流市电231.8V,右侧图形显示有向上跳动的尖峰,猜应该是接触时的跳动吧。


四、总结
1、通过使用发现,其实这个表没什么实际用处,说他是高精度吧,比三位半确实是高,但一般维修使用几十块钱的三位半表足够,作为调校表用,四位半不够用,五位半六位半才马马虎虎,那干什么呢?装逼呗undefinedundefinedundefined
2、外观比较大气,很好看。
3、价格不敢恭维,官方旗舰店售价553元,而咸鱼只卖380元,差距居然这么大,黑吗?太黑!
4、最不能容忍的是反应时间太长,末尾数不稳定,名义上是四位半表,实际只能做三位半来用。
感谢各位大佬观赏!敬请指正!在此感谢!


已有2人评分金钱 仪表币 理由
43545 + 100 + 200 写得很好,详细
散淡021 + 10 赞一个!

查看全部评分 总评分:金钱 +100  仪表币 +210

发表于 2021-9-11 20:36:22  来自手机  | 显示全部楼层
谢谢分享
发表于 2021-9-11 21:19:44  | 显示全部楼层
谢谢分享

发表于 2021-9-11 21:23:53  | 显示全部楼层
这个贴写得不错,辛苦了,花了不少心思,和时间啊
发表于 2021-9-11 22:20:35  | 显示全部楼层

感谢支持
发表于 2021-9-11 22:21:53  | 显示全部楼层

感谢大佬支持!
发表于 2021-9-11 22:22:57  | 显示全部楼层
43545 发表于 2021-9-11 21:23
这个贴写得不错,辛苦了,花了不少心思,和时间啊

感谢支持与鼓励!
发表于 2021-9-12 06:13:38  | 显示全部楼层
【标注EBC的元件没查到是什么】,应该是EBG。
发表于 2021-9-12 06:41:55  来自手机  | 显示全部楼层
通常的情况3.5就够用了,
发表于 2021-9-12 07:30:16  来自手机  | 显示全部楼层
勇闯沙滩 发表于 2021-9-12 06:13
【标注EBC的元件没查到是什么】,应该是EBG。

排阻?
