一、开箱及外观展示
彩盒包装，包装盒正面印有产品图，上端有挂耳，方便上架销售
包装盒的反面印有一款ZT-QS9型的钳形表，看来这个包装盒是两个产能品公用的

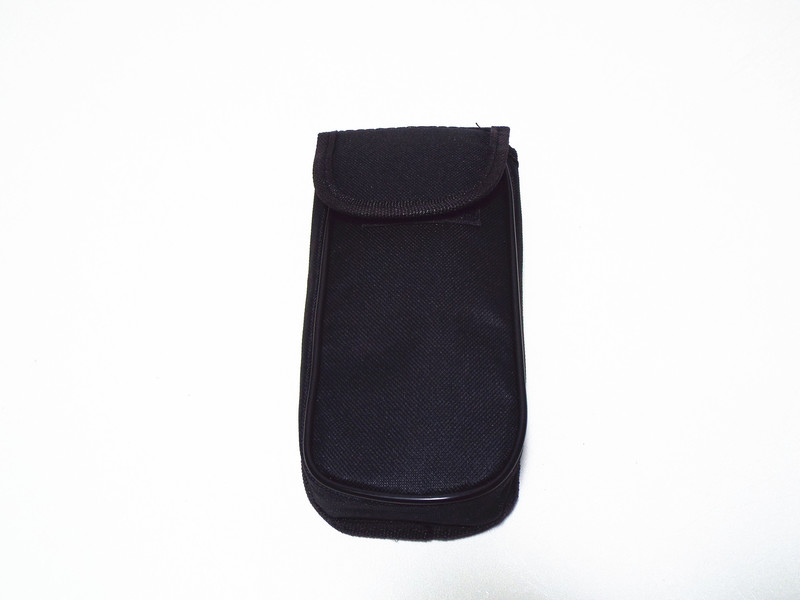

产品的收纳包，包挺厚实，现场维修的时候能够起到很好的保护作用，也便于携带。

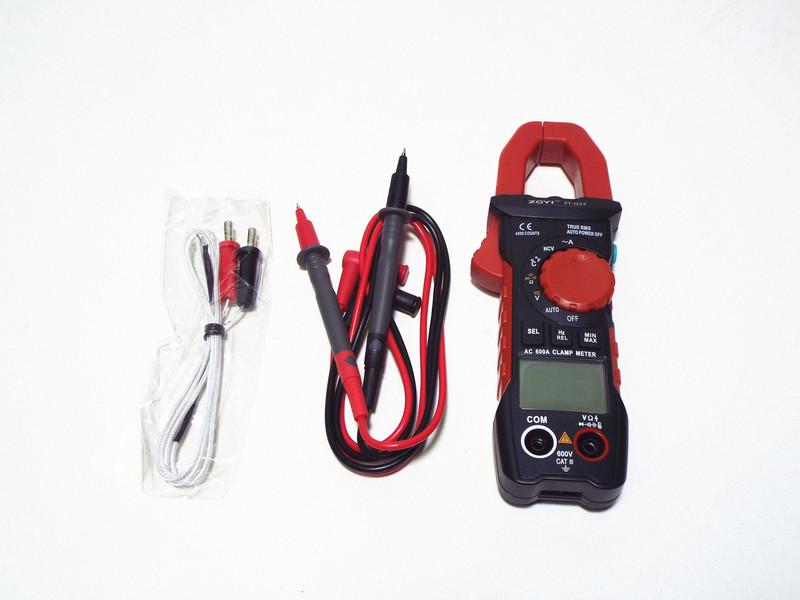

产品自带一副表笔和一只热电偶
随机的产品合格证、广告彩页、使用说明书和一根腕带

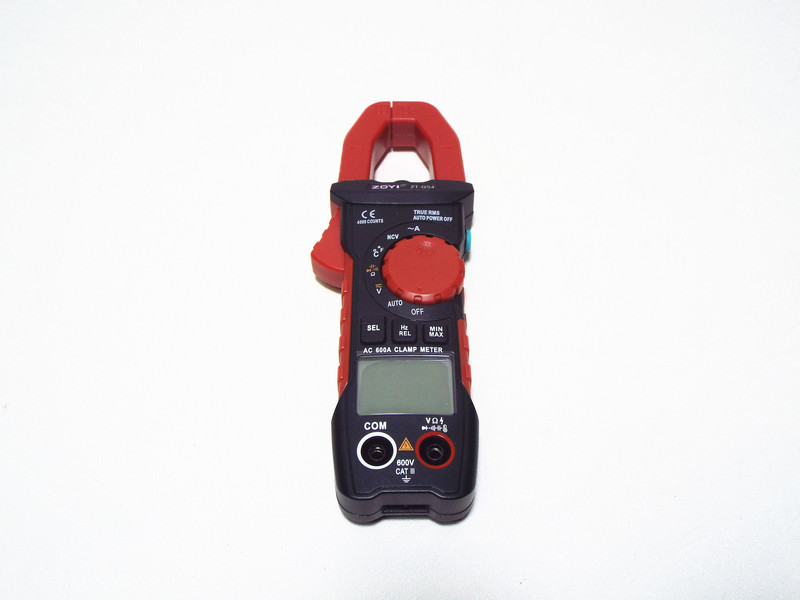

仪表整体看上去不错，钳头、档位拨盘和两侧护盖采用红色，表体其他部位采用黑色塑料

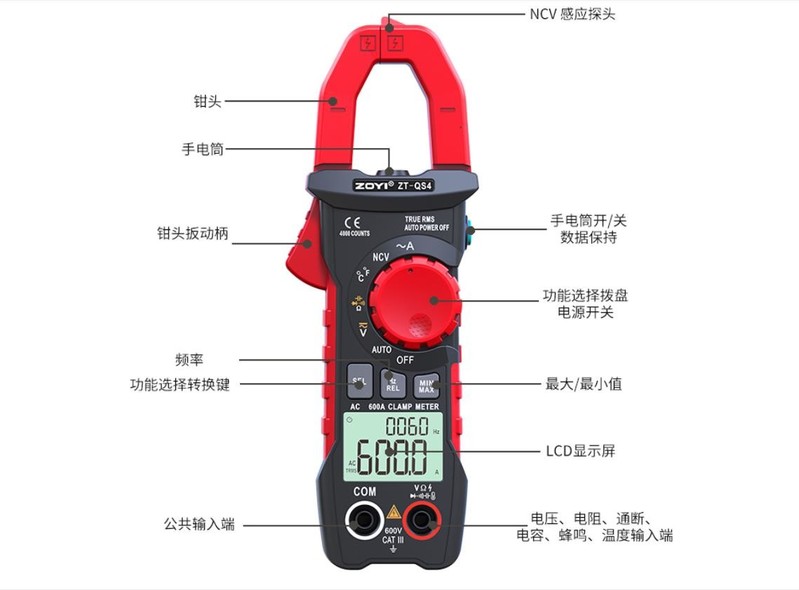

上图是钳形表的各功能部位介绍，采用的是商家的图片，显示屏跟实际有所出入，QS4型是显示4000字的，这个图片是6000字。
打开背光照明，在光线黑暗的环境下也能轻松测试，在打开背光照明时，前端的手电也一并打开，不能单独控制。

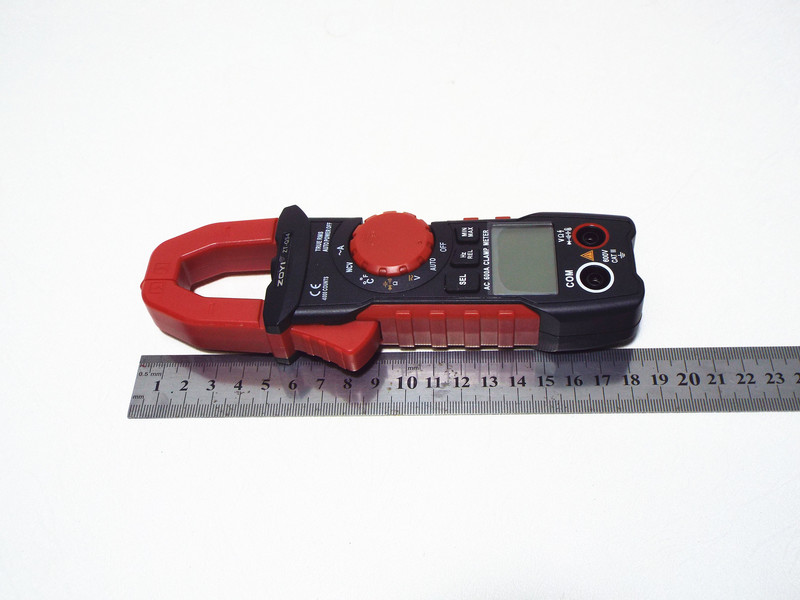

表的三围尺寸185*64*29mm

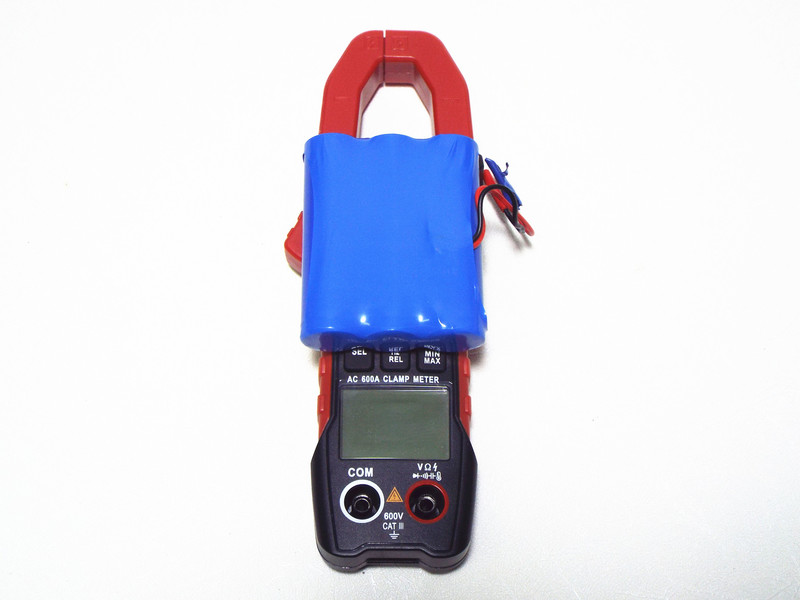

用三节18650电池比较一下大小，能够直观地看出宽度也就跟三节电池差不多

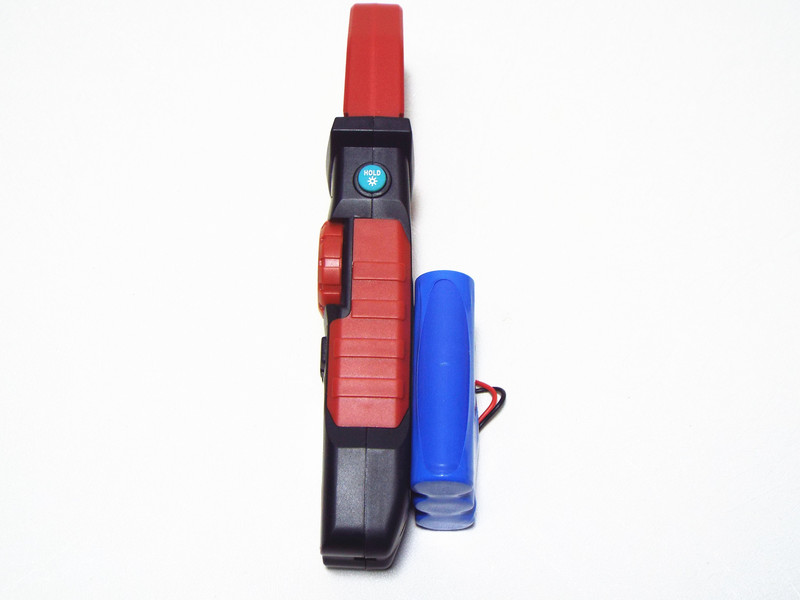

厚度比电池直径稍厚一点

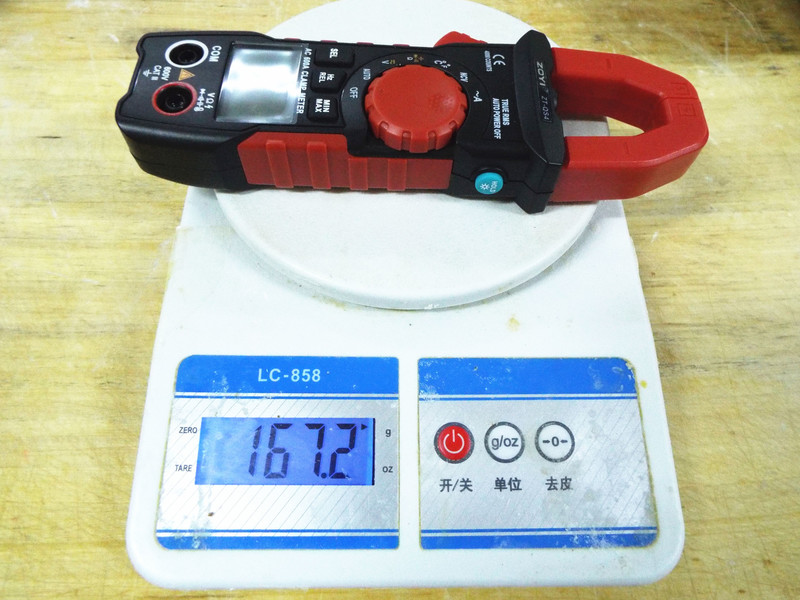

重量为167.2g（不含电池），还是比较轻便的

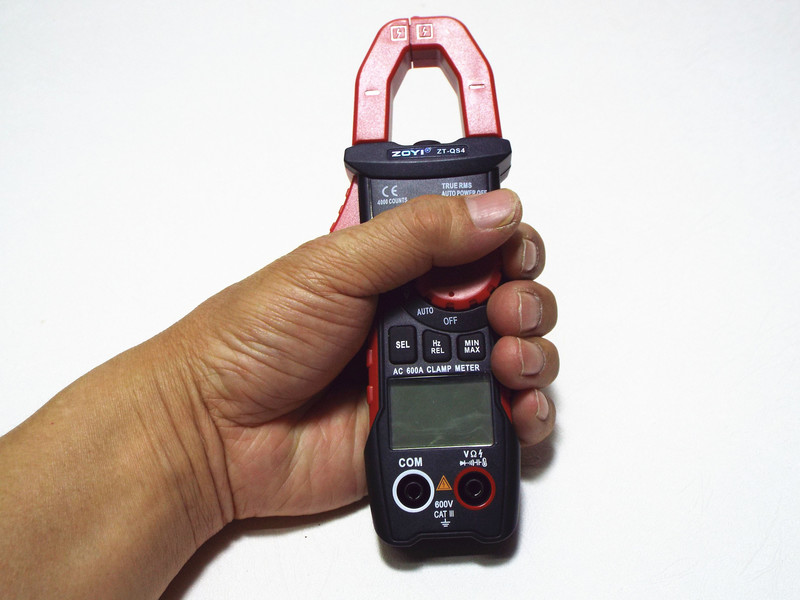

用手握住试了下，感觉大小合适，握感舒适

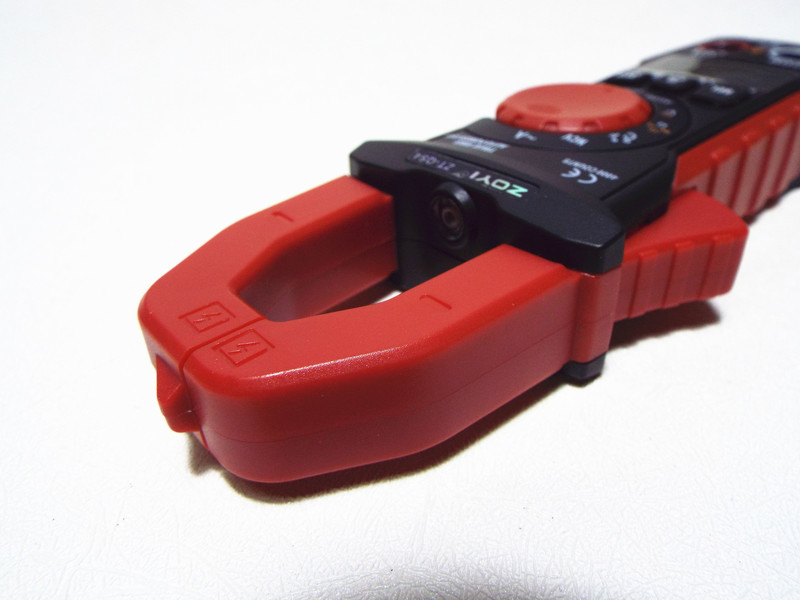

上端的钳头，顶端突出部分是NCV感应探头

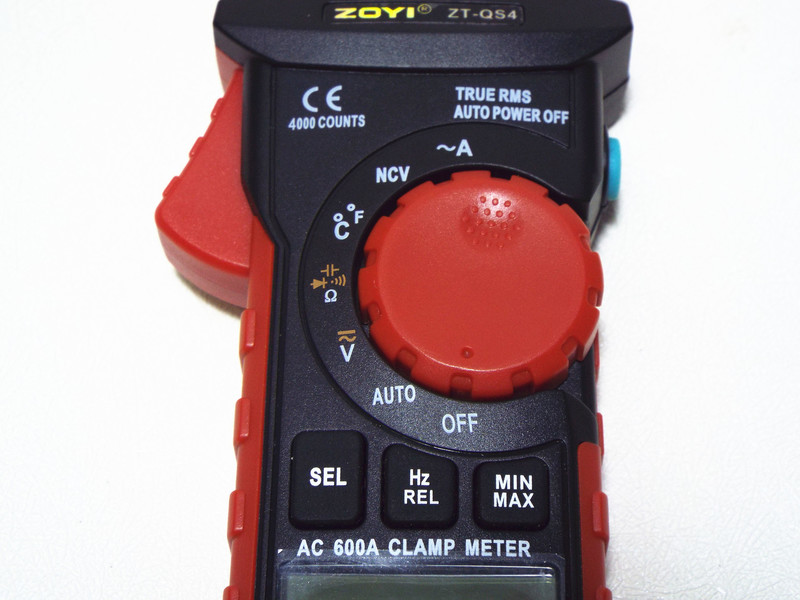

中间的档位拨盘及三个功能按键，拨盘的档位标记只有一个小小的圆坑，不是很明显，不是很好

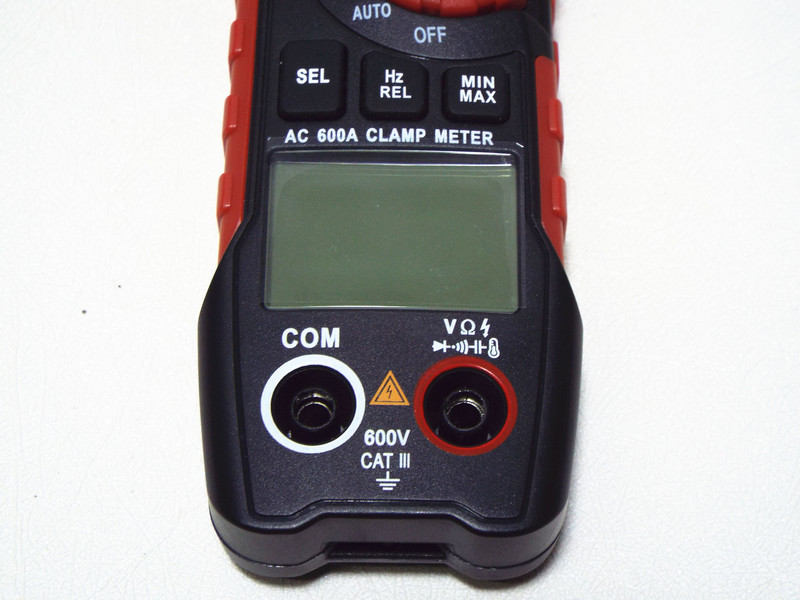

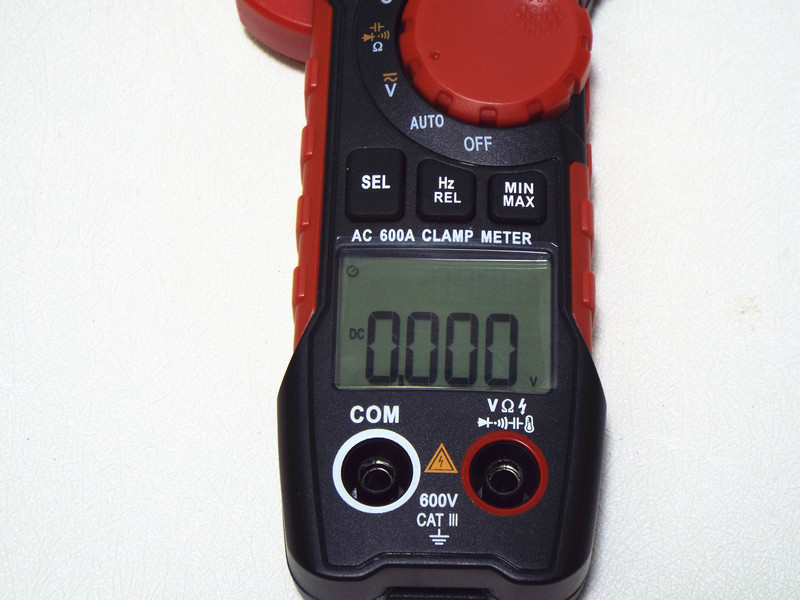

下方的显示屏及表笔插孔，显示屏为一屏双显方式，上方显示频率，下方主屏显示被测参数

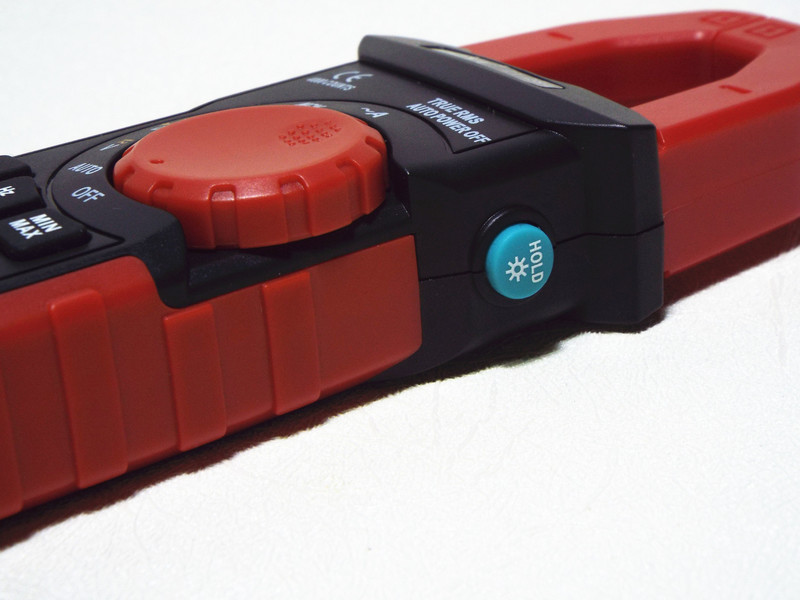

右侧蓝色圆钮为背光（手电开关）/数据保持，长按便可开关，短按数据保持

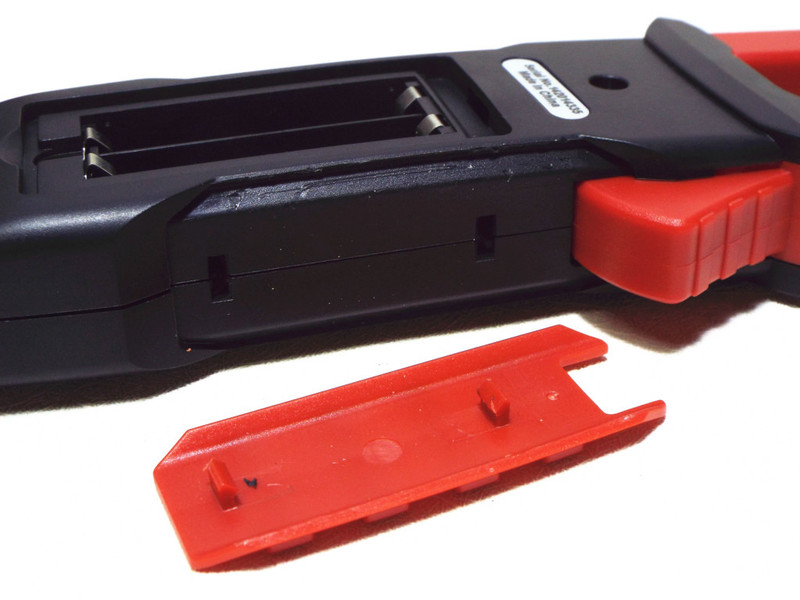

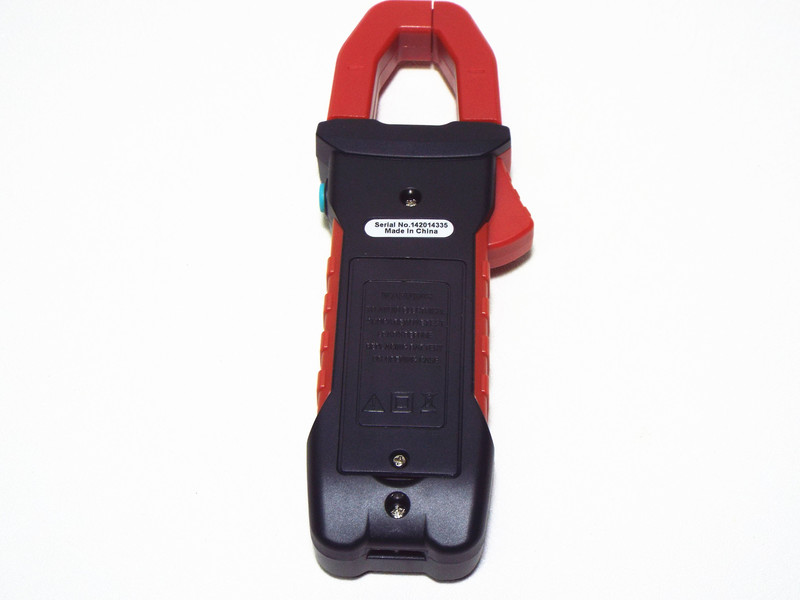

表的后背有电池仓盖，后背壳用两颗螺丝固定

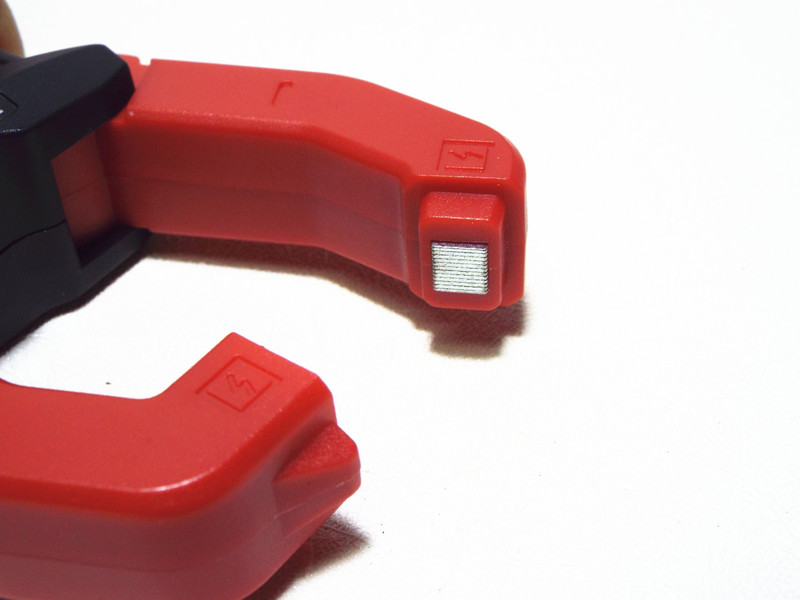

打开钳口的样子

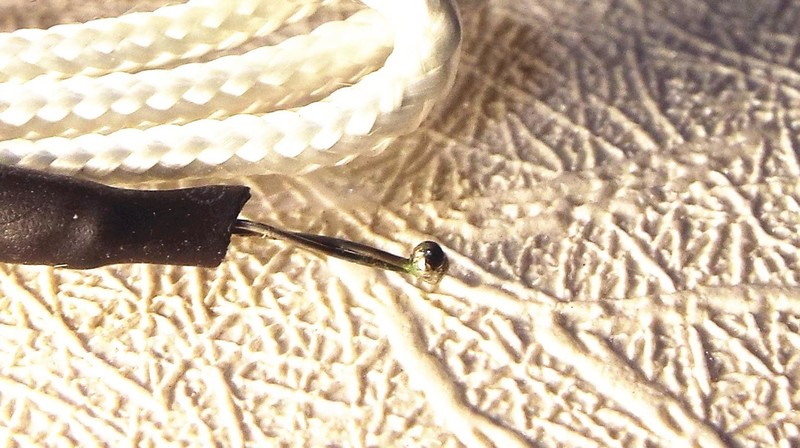

热电偶探头，可以作为点温计使用

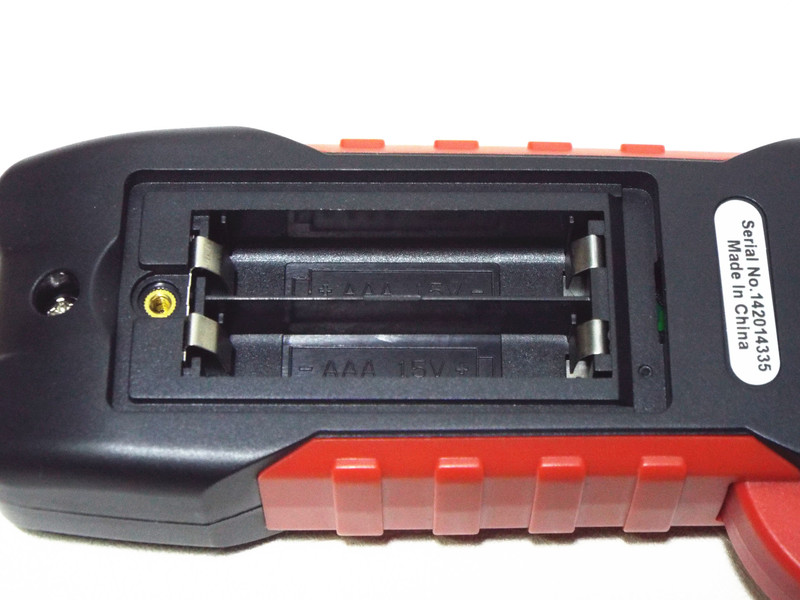

电池仓，电极采用弹性金属片，跟电池接合比较好，但正负极长相相同，装电池时需要仔细辨别仓底的电池标记，这对弱视使用者不是很方便。

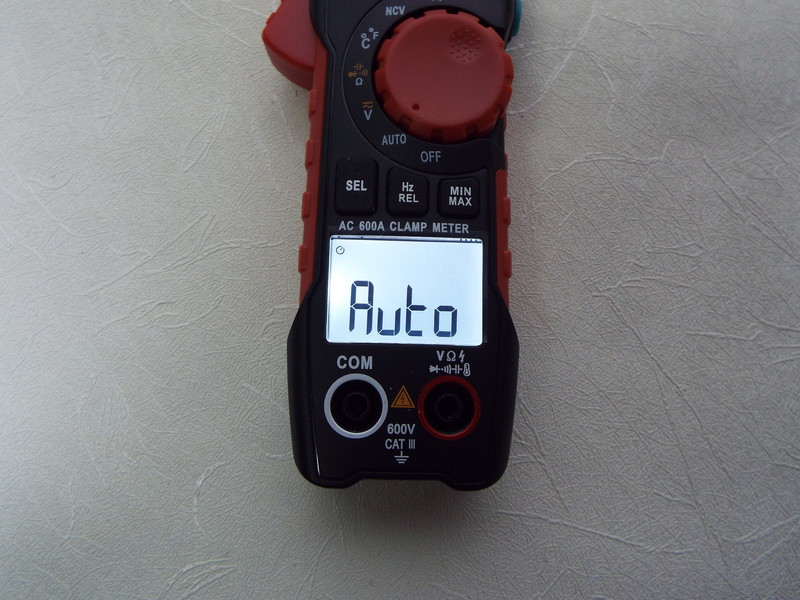

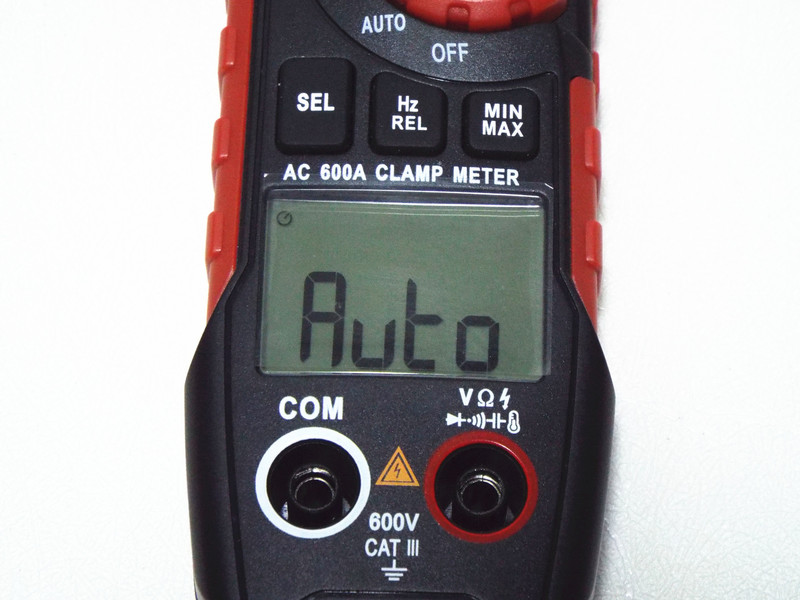

现在就装上电池，看一下各档位的显示情况，这是自动挡
这是交流电压档

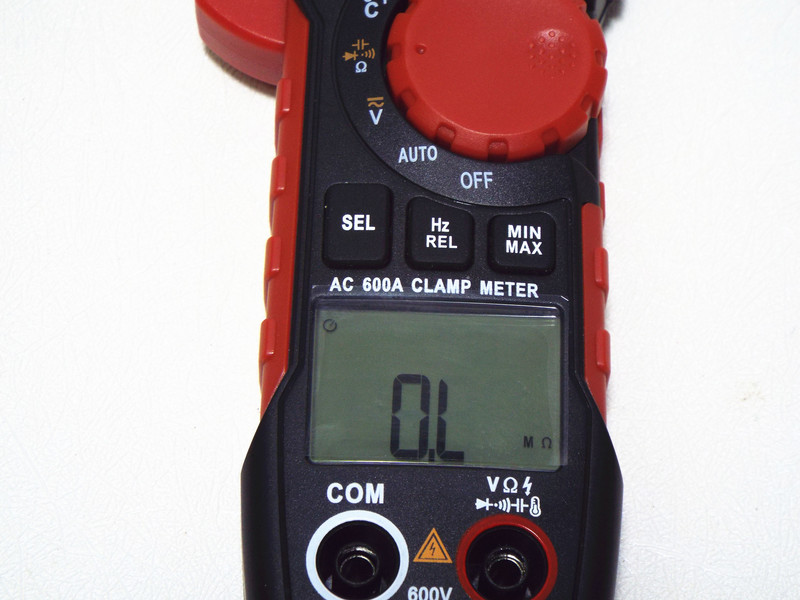

这是电容、电阻、二极管档，测试时需要按功能键转换

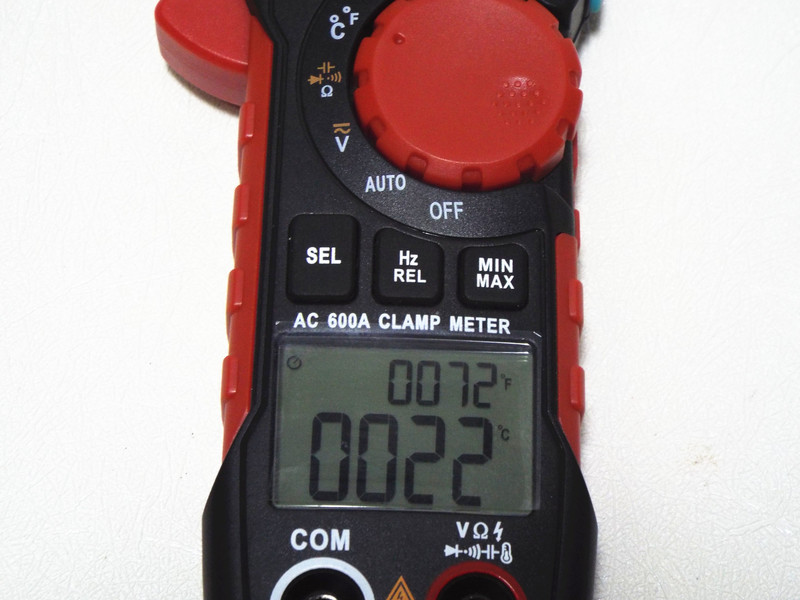

这是温度档，上方小字显示华氏温度，下方大字显示摄氏温度

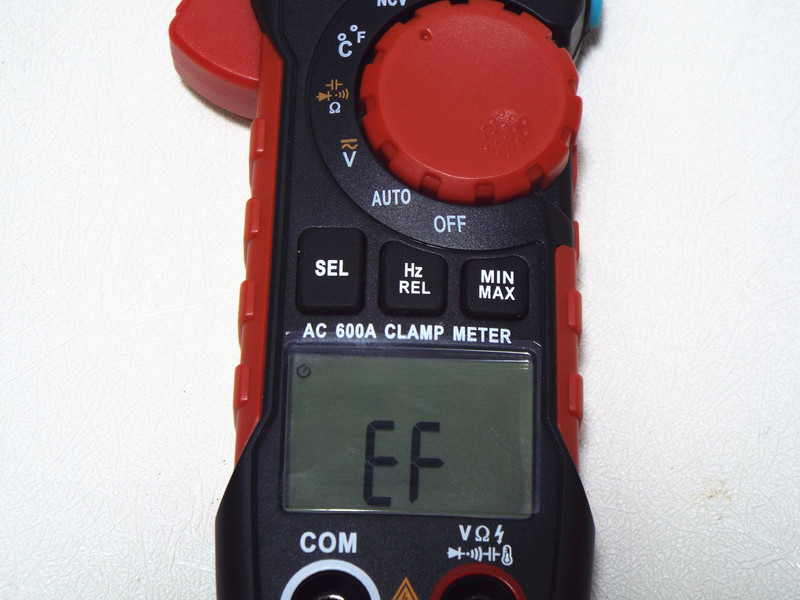

这是NCV档，显示EF

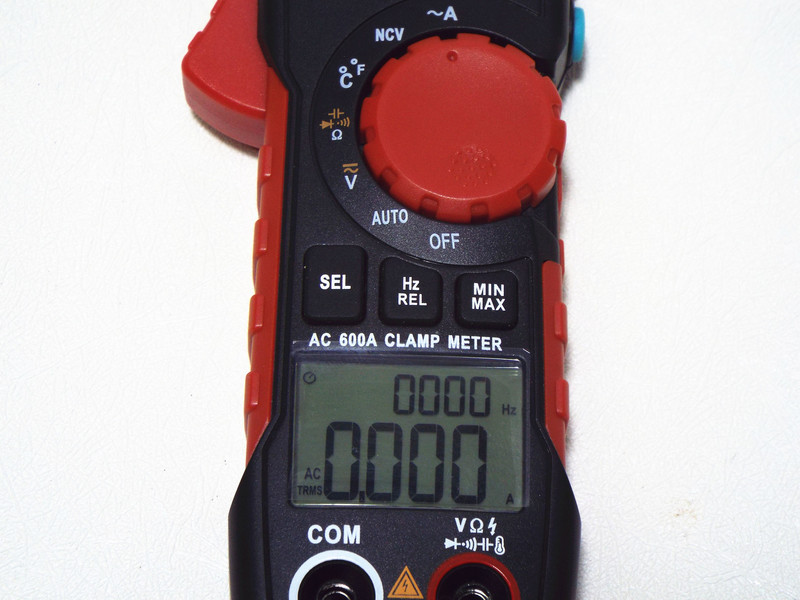

这是交流电流档，上方小字显示被测电流的频率，下方大字显示被测电流
二、测试

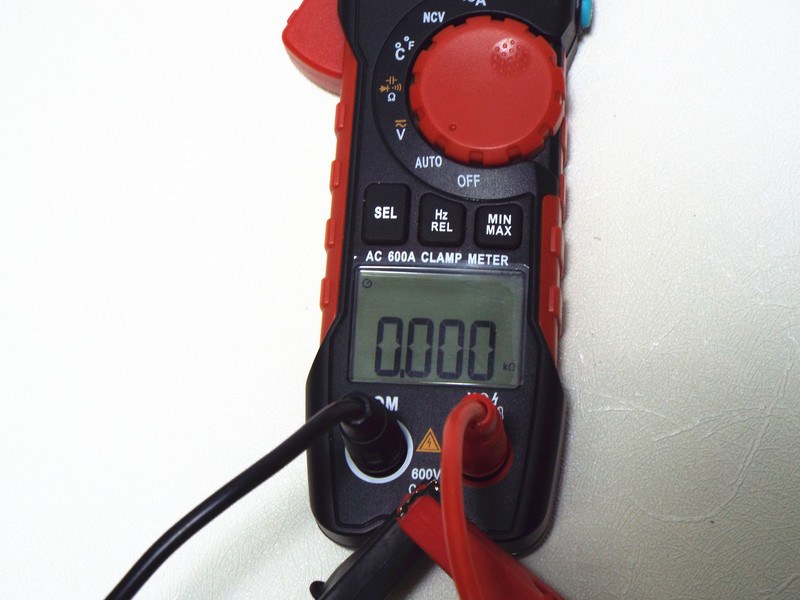

先测一下自动挡，看一下有什么优点，两表笔短接，显示0.000千欧，是电阻档

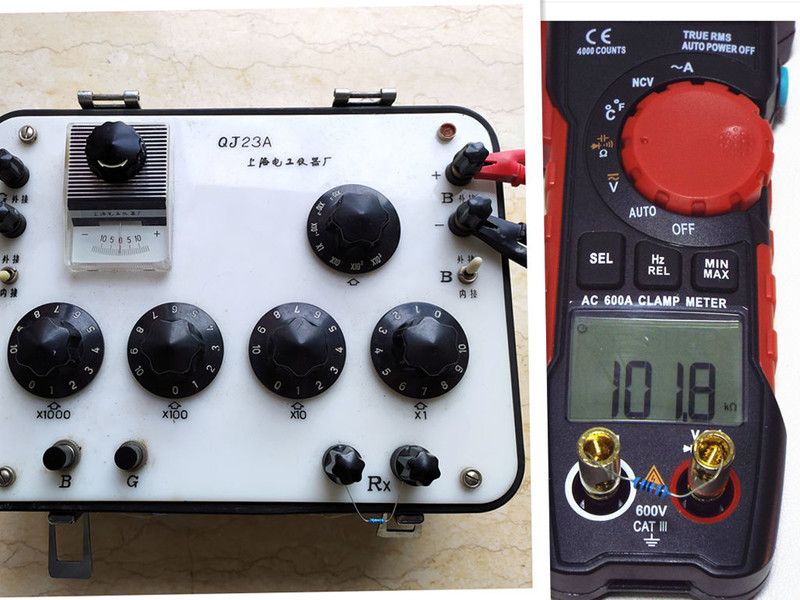

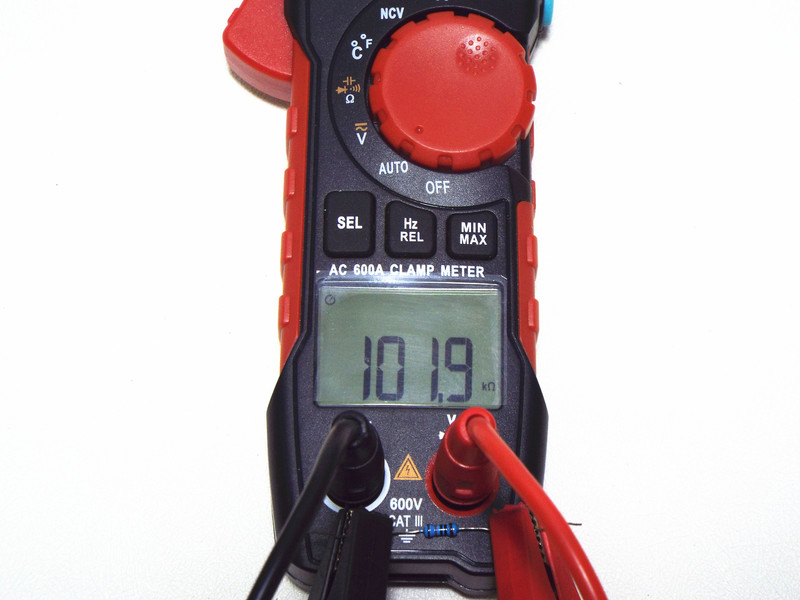

找个电阻测一下，显示101.9千欧
再测一下电池端电压，显示DC 7.85V，自动转换成直流电压档

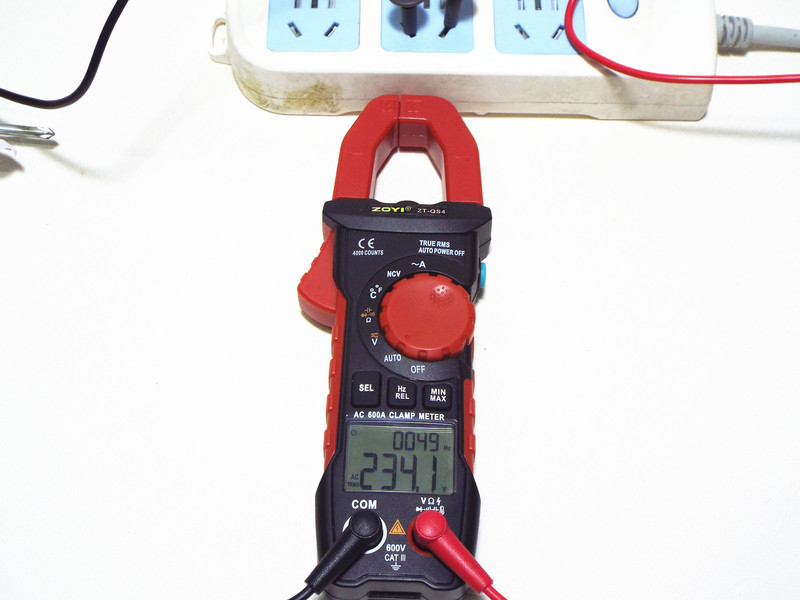

插到插座的交流市电上，显示AC 234.0V，自动转换到交流档
非常方便，无论测通断还是测电压，不会有烧表的危险，有电显示电压，没电显示电阻（通断）。

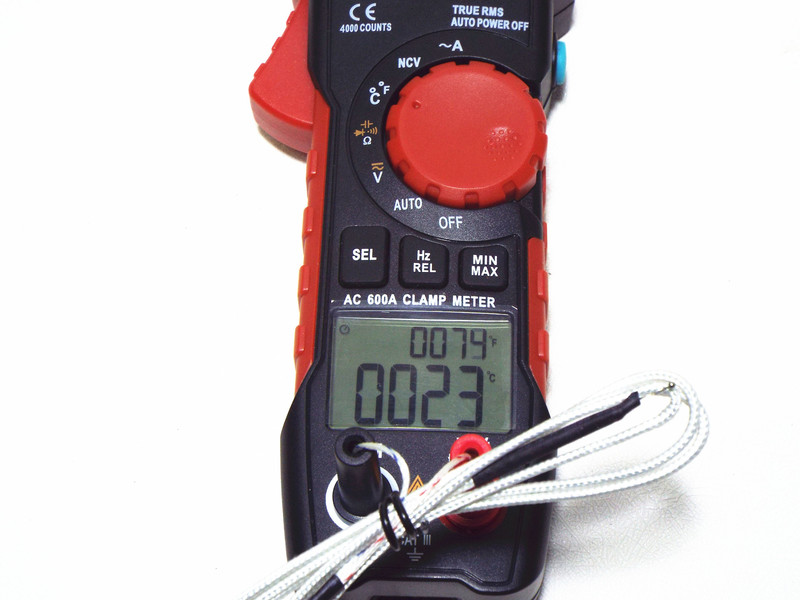

插上热电偶试一下温度档，显示74℉和23℃

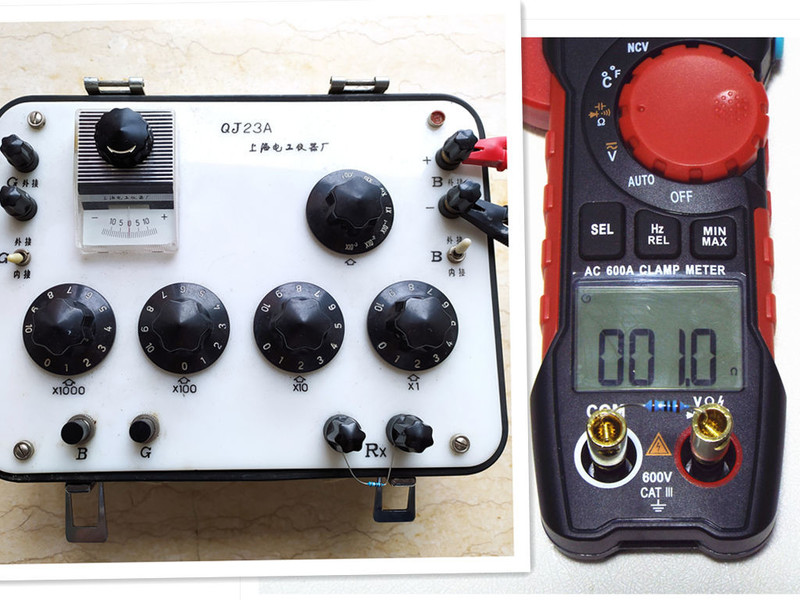

再测一下电阻档的电阻值，这是1.022欧的电阻，显示1.0欧，这个表最低也就能测1欧的电阻。

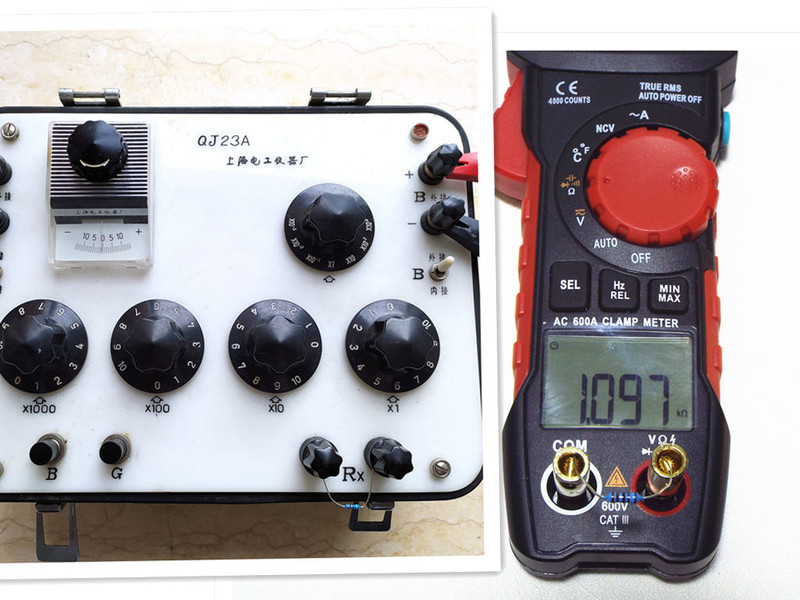

测1.096千欧，显示1.097千欧
测101.7千欧，显示101.8千欧

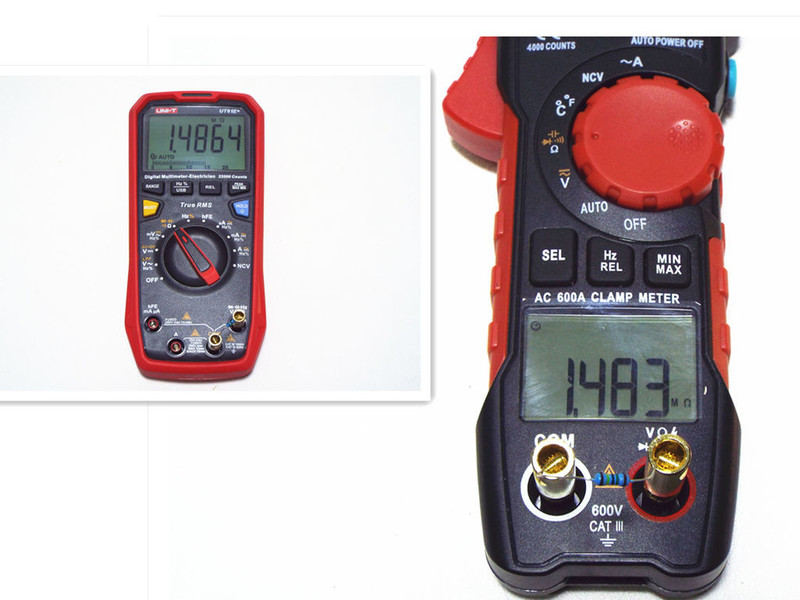

测1.4864MΩ，显示1.483MΩ

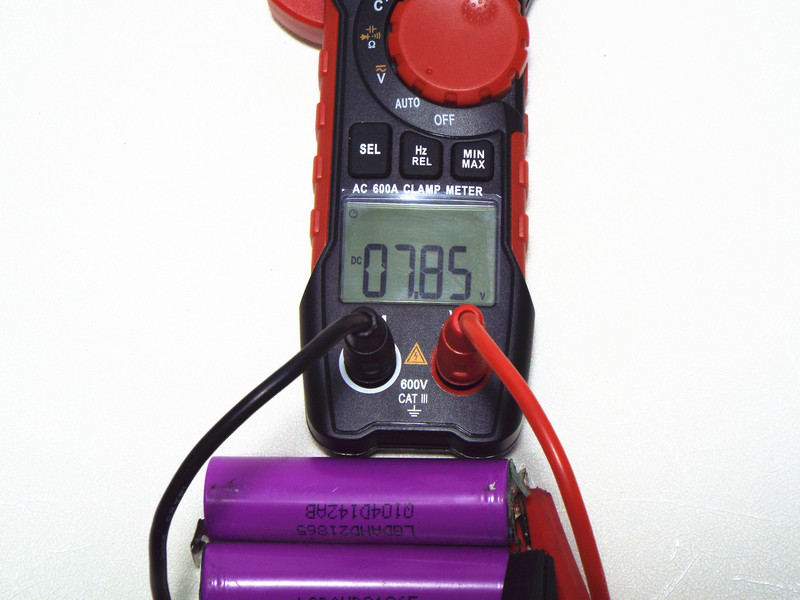

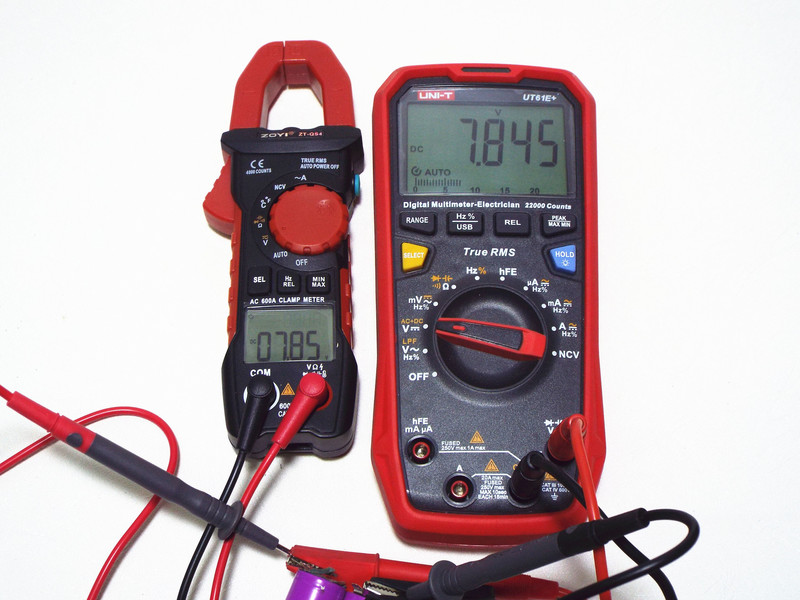

测直流电压档，两节锂电，一个表显示7.845V，QS4显示7.85V

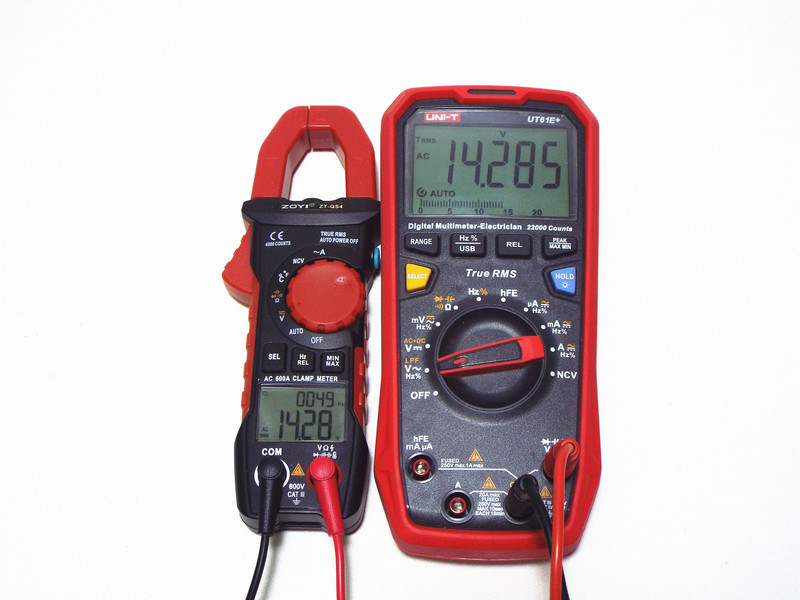

测一个12V的变压器输出端，一个显示AC 14.285V，QS4显示AC 14.28V

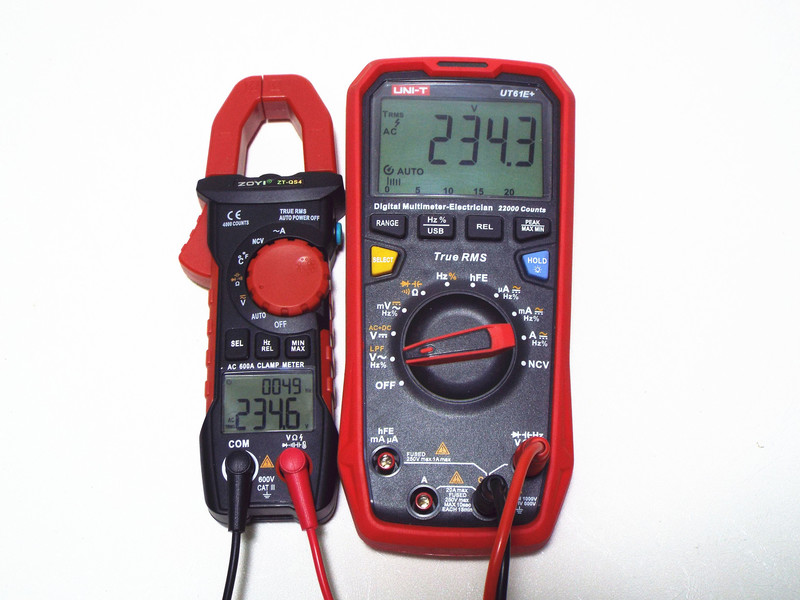

测市电，一个显示AC 234.3V，QS4显示AC 234.6V

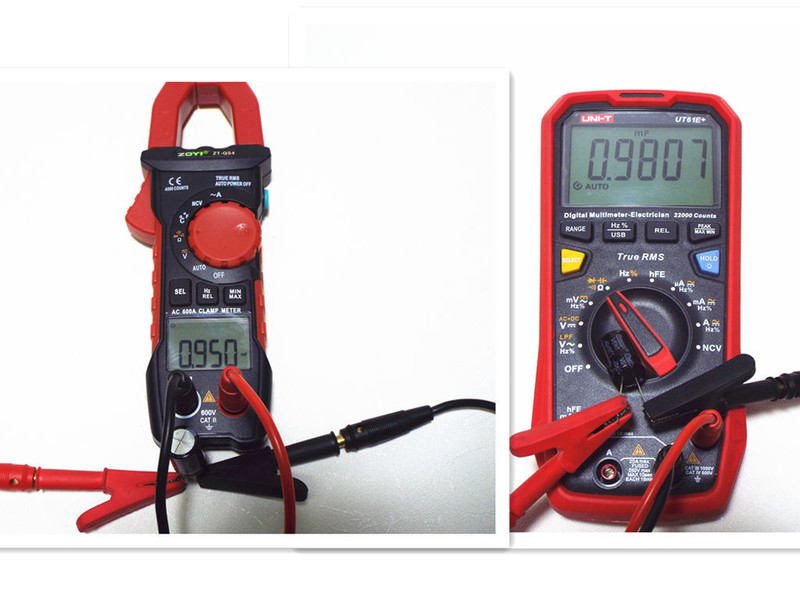

测电容，一个显示0.9807mf，QS4显示0.95mf
下面测一下电流档

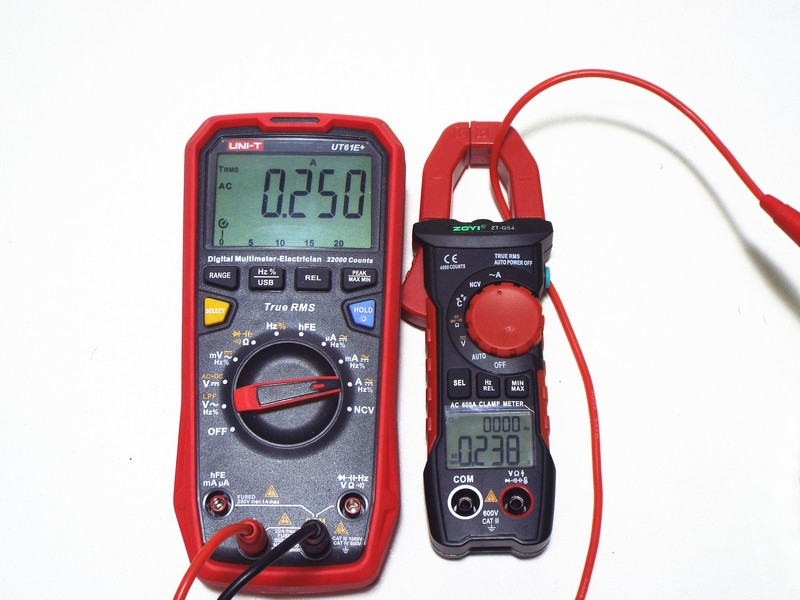

输入AC 0.25A，显示0.23A

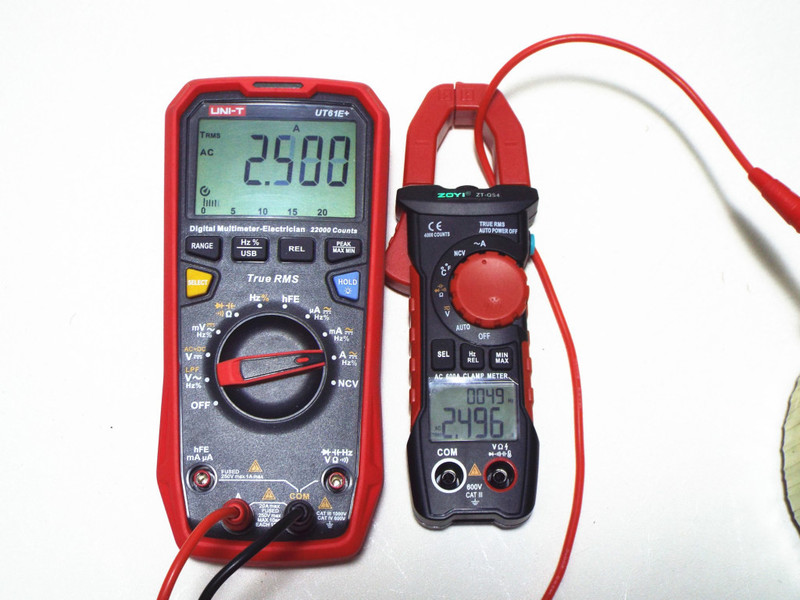

输入2.5A，显示2.496A

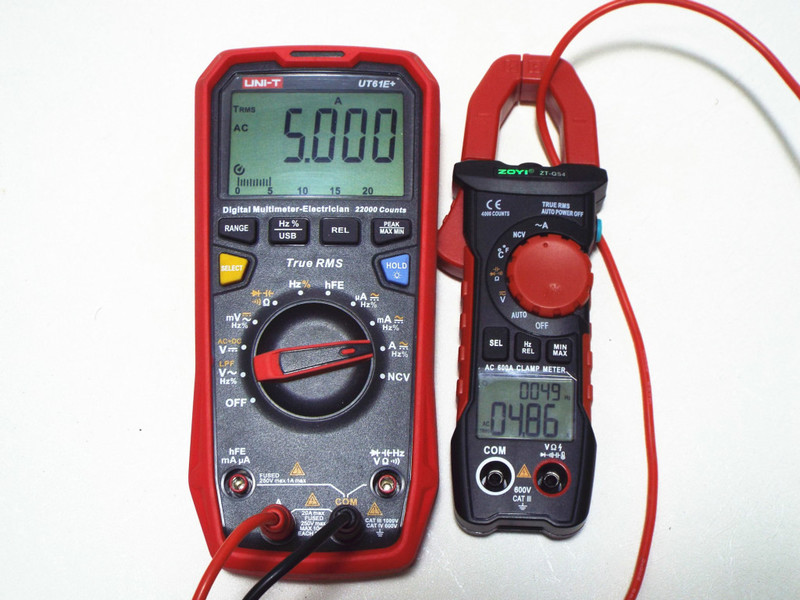

输入5A，显示4.86A

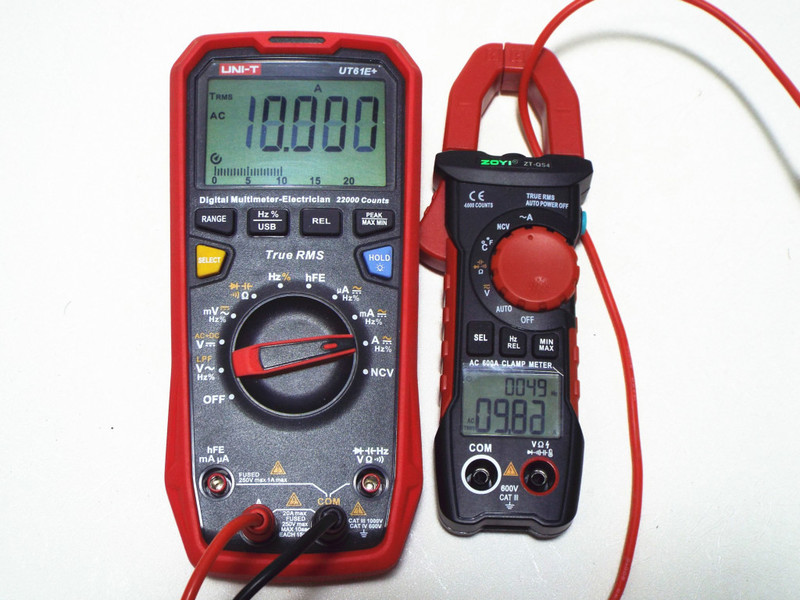

输入10A，显示9.88A

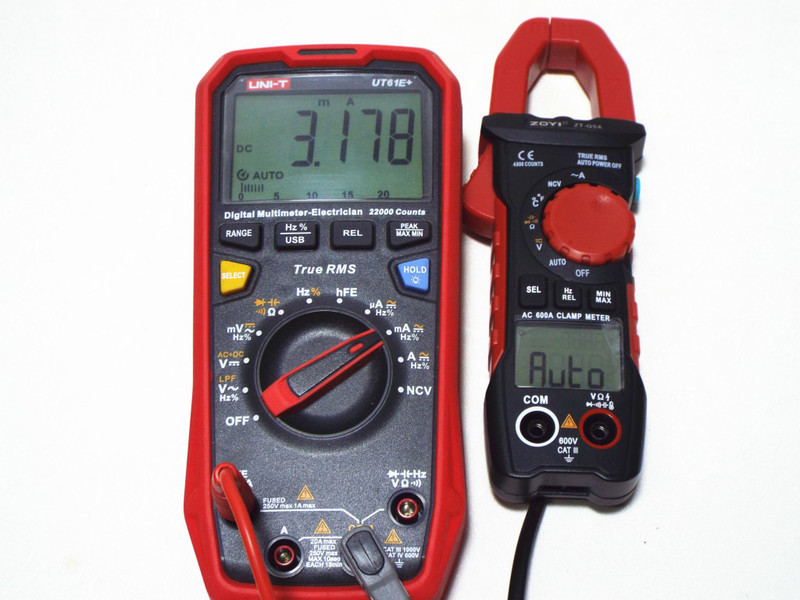

接下来测一下QS4的工作电流，接入3.0V电源，打到自动挡的工作电流是3.178ma，电流很小，很省电，看来两块7#电池能用很久。

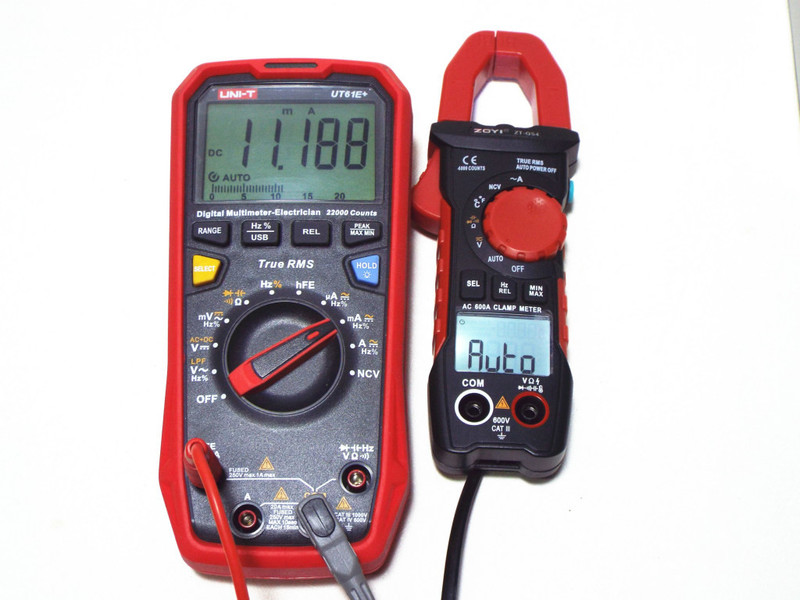

打开背光照明的工作电流是11.188ma

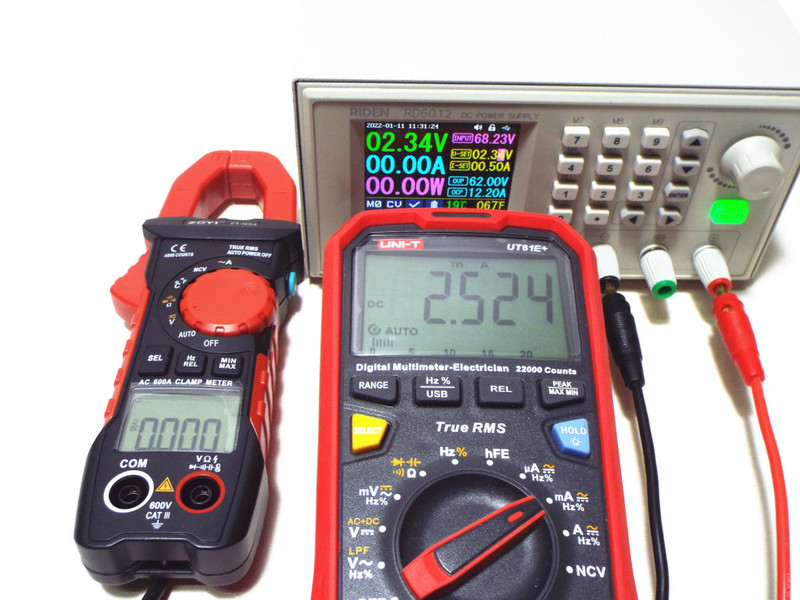

测一下最低工作电压，调低电压至自动关机，再开机，此时不能正常开机，调高0.01V电压至2.34V，再开机，能正常开机，也就是说QS4的最低工作电压是2.34V，此时工作电流为2.524ma，这个电压的话，最好就不要用镍氢充电电池了。

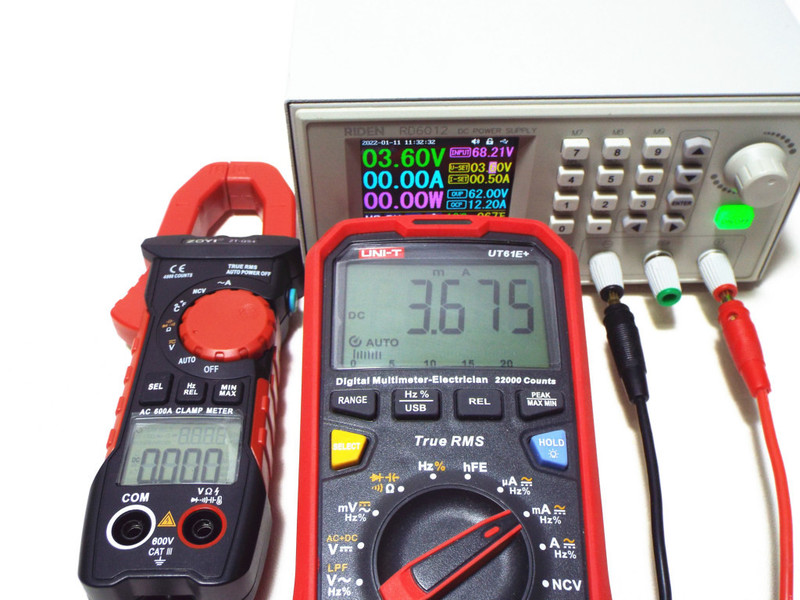

调高电压至3.6V时的工作电流为3.675ma。

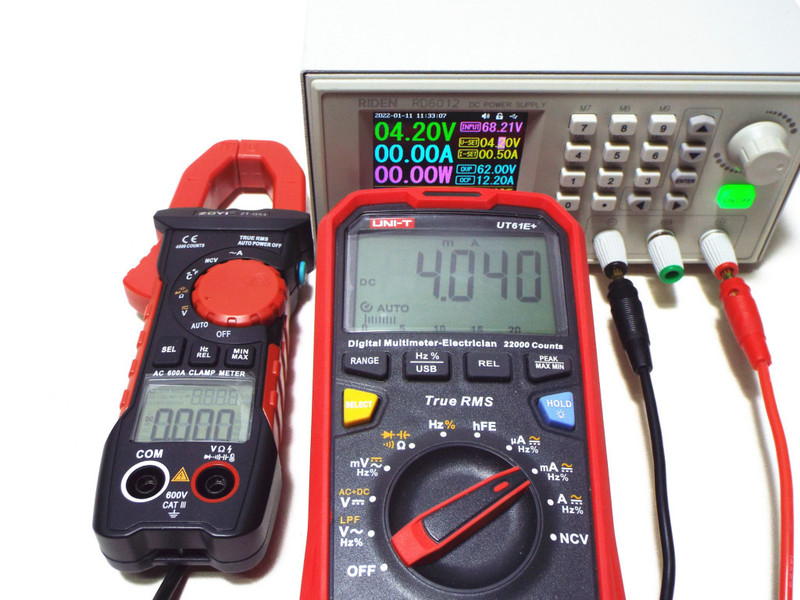

继续调高电压至4.2V，工作电流为4.04ma，能够稳定工作，如果DIY成锂电供电的话没有问题。

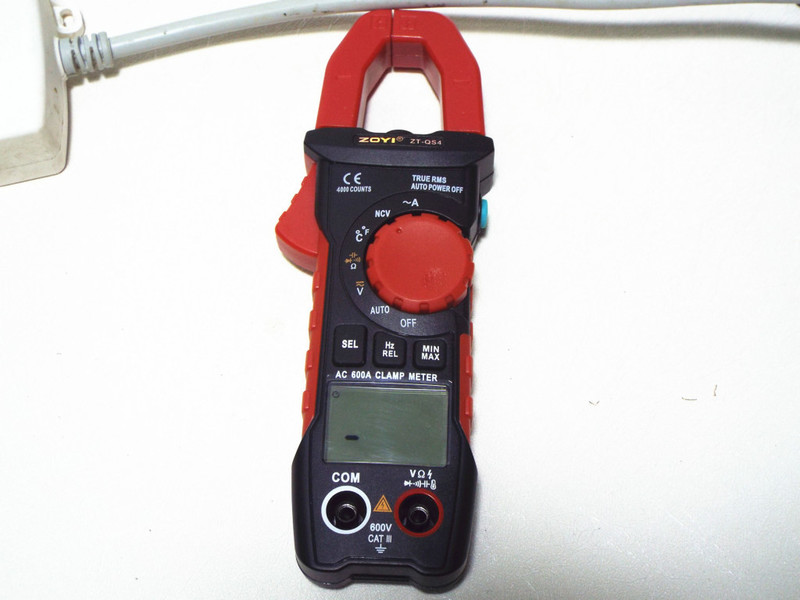

测一下 NCV功能，靠近交流电源线，话发出断续的报警声，但没有光线报警，如果在噪音大的环境下使用有点不便。
最后测一下实际应用，测一个变频调速的风机

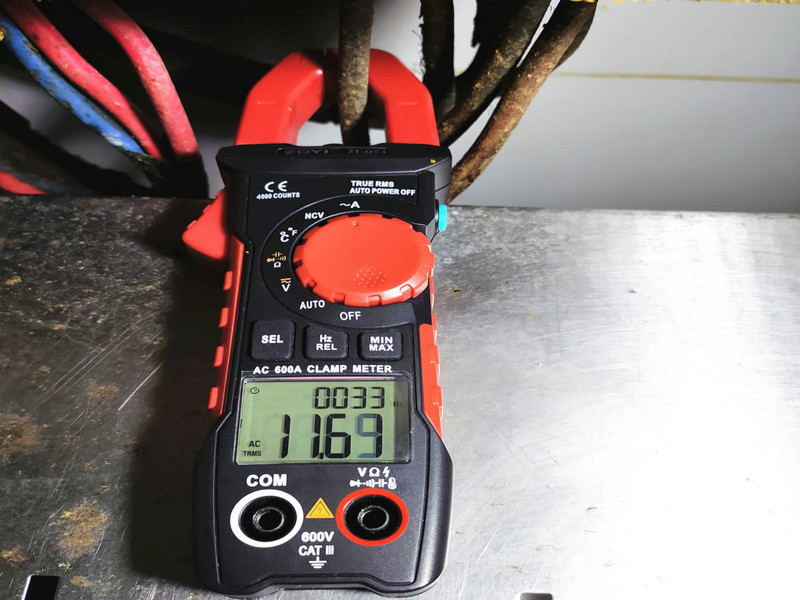

卡入变频器的输出线，测电机的工作电流11.69A，频率为33赫兹。

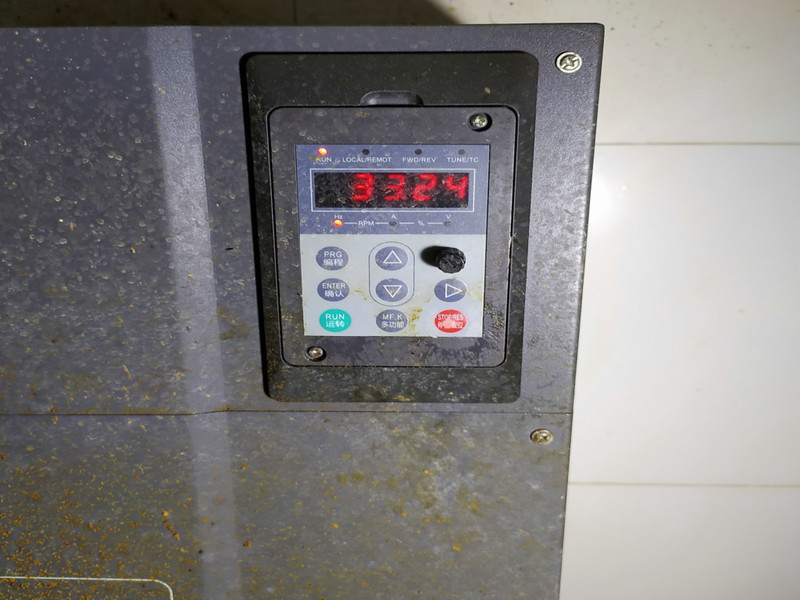

变频器上指示33.24赫兹
三、拆解

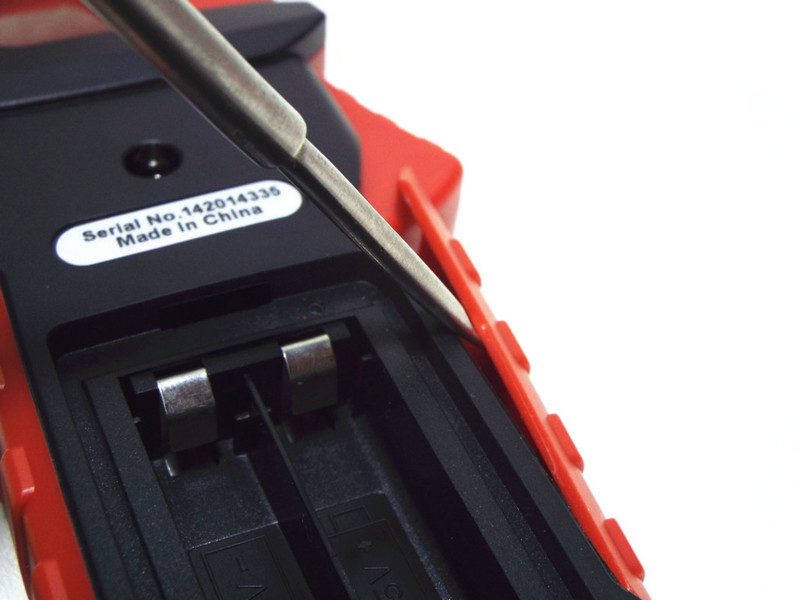

首先把两侧的护盖撬开
拧下后改的两颗螺丝，可以轻松打开后盖

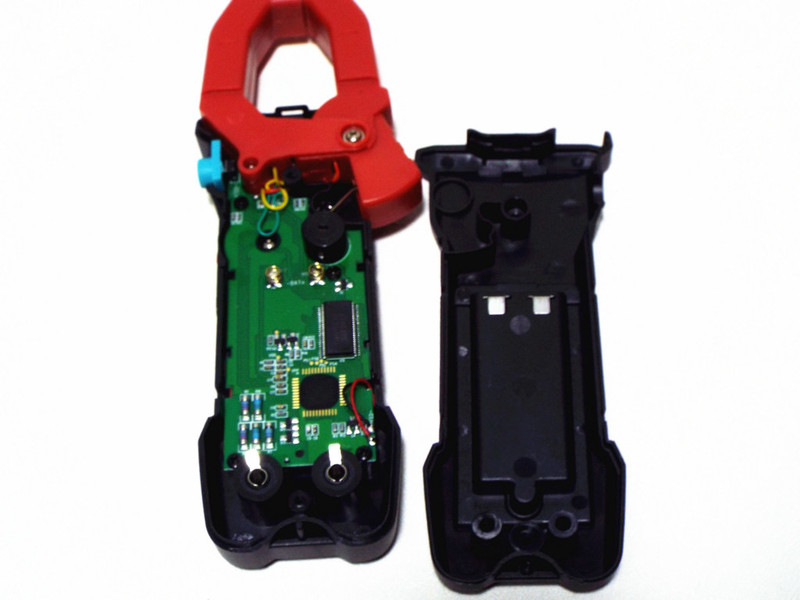

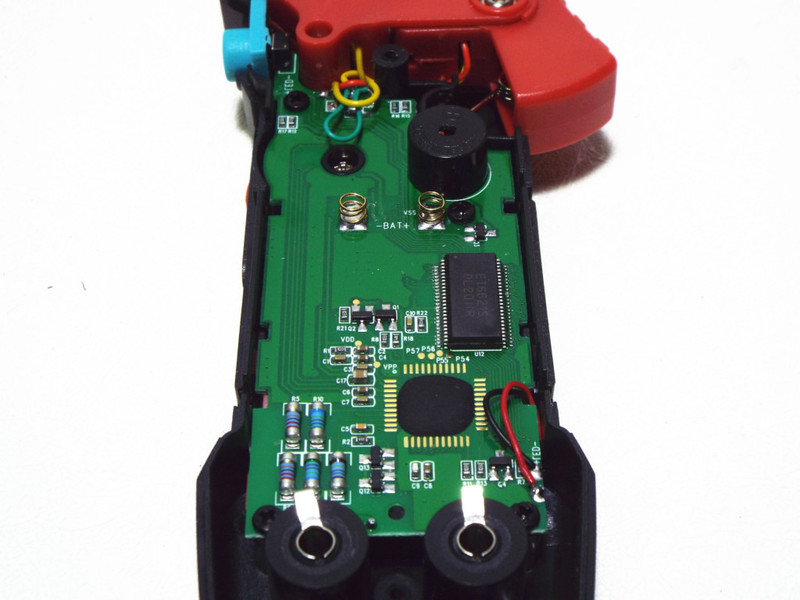

打开后盖的全貌
钳头固定部分

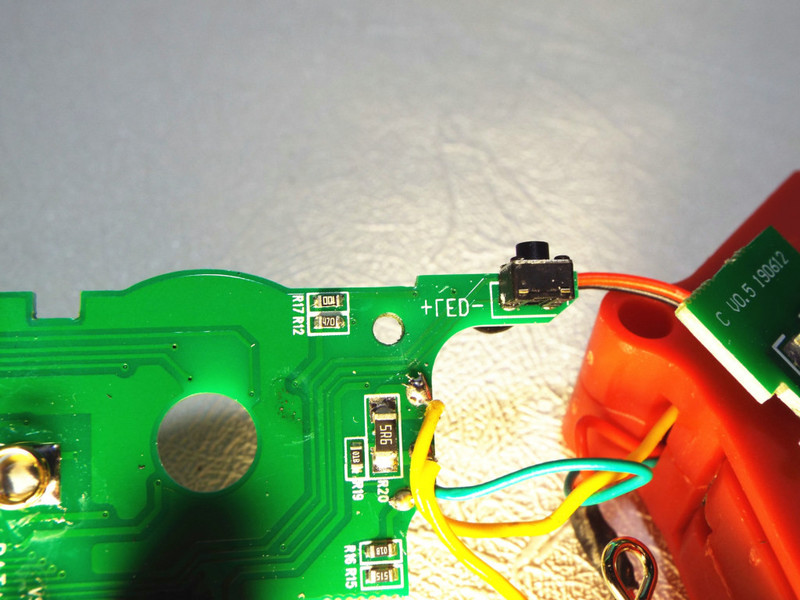

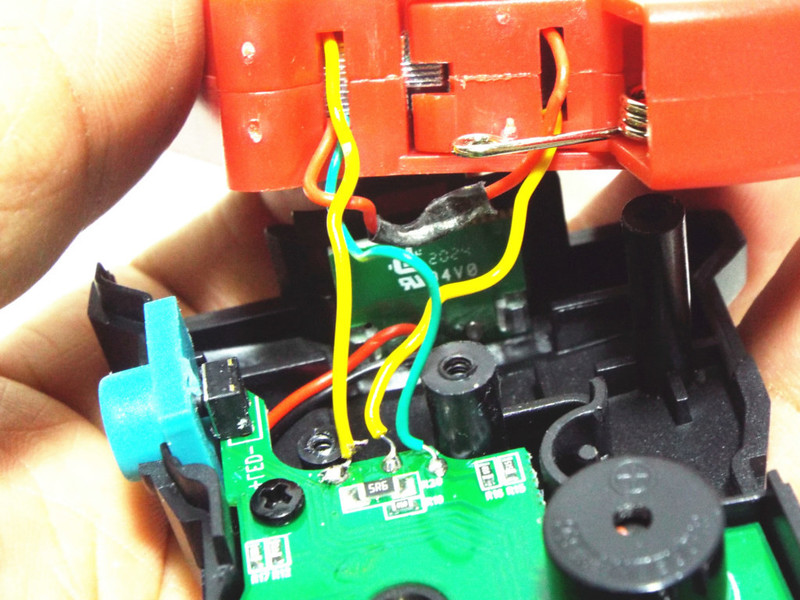

黄色线为互感器线圈线，绿色线是NCV感应探头连线，红色和黑色线是手电LED灯线
表笔插座部位，两根线是屏照明灯线

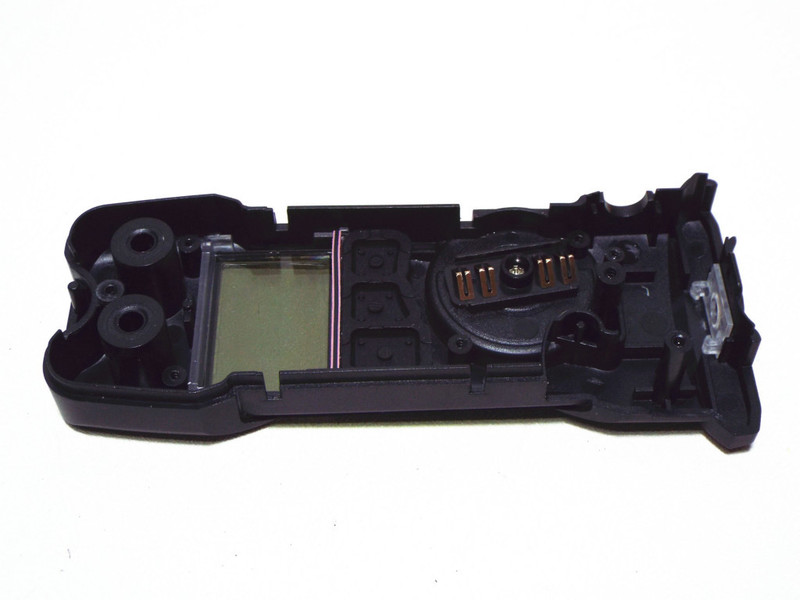

拆下PCB板厚的前盖

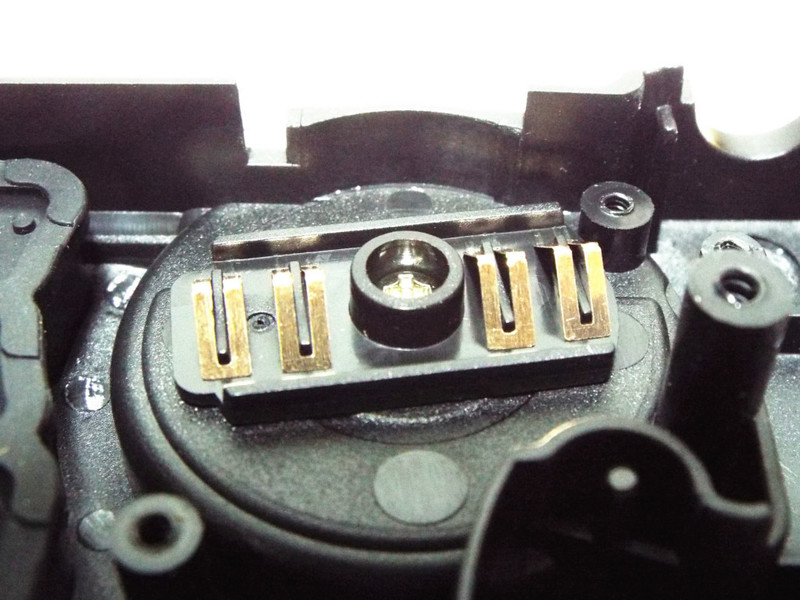

档位拨盘反面

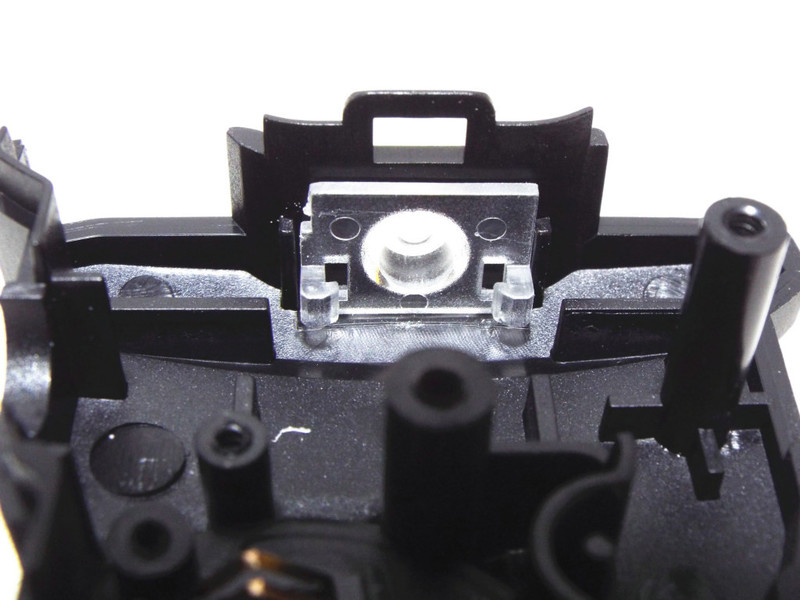

照明LED灯罩

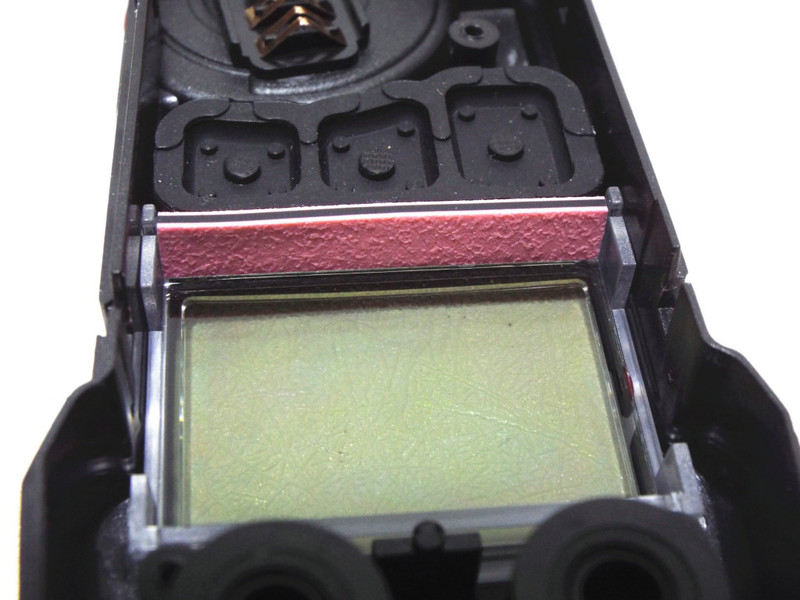

液晶屏及导电胶条

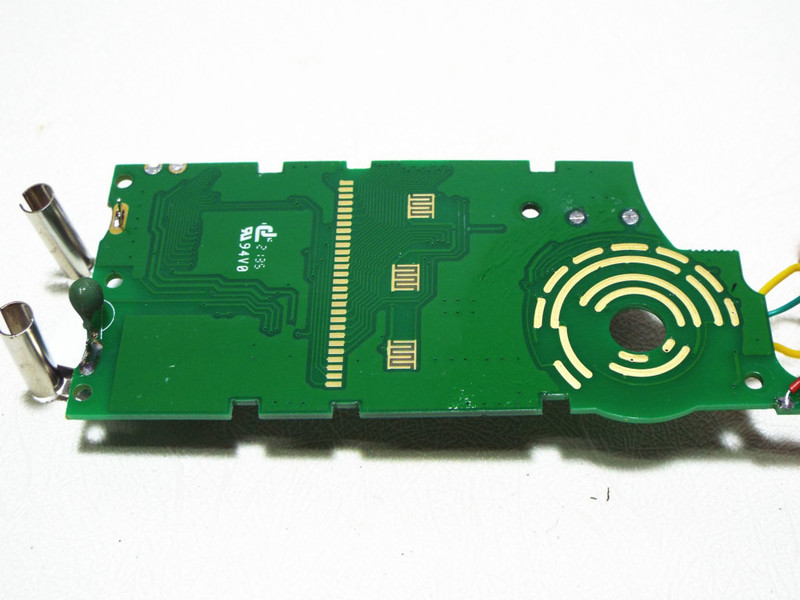

PCB板液晶屏面

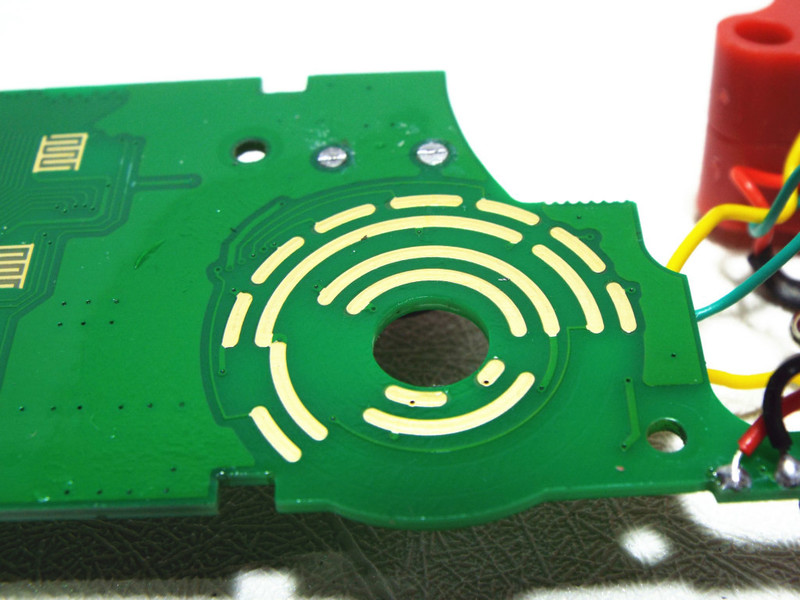

细看拨盘触点部位涂油润滑脂

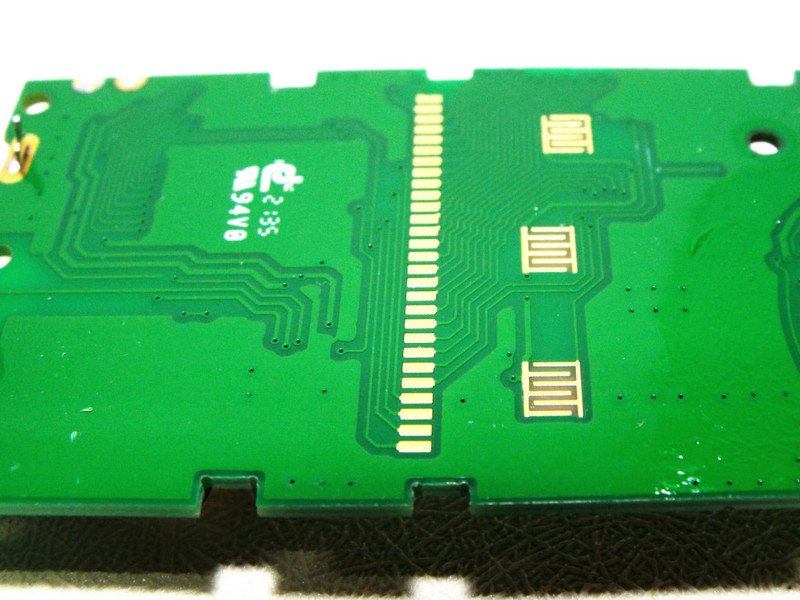

液晶触电和按键触点

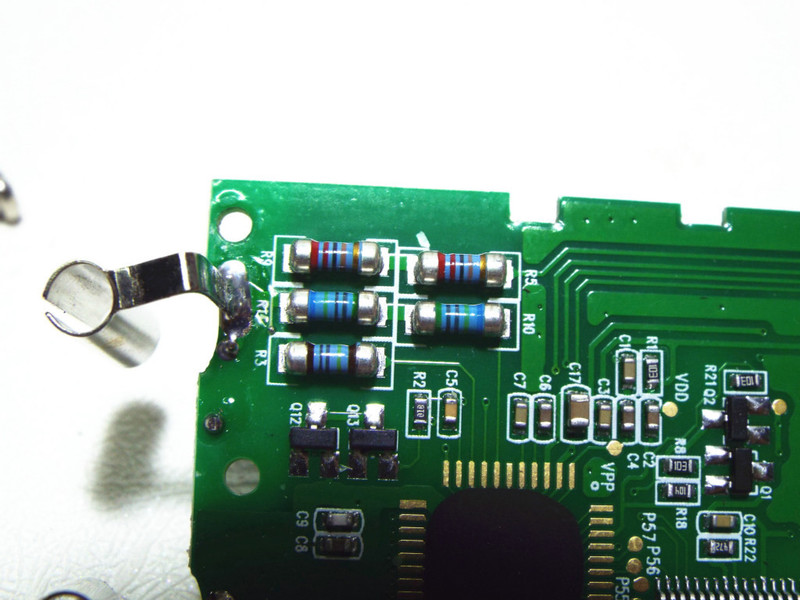

pcb板原件面的电阻

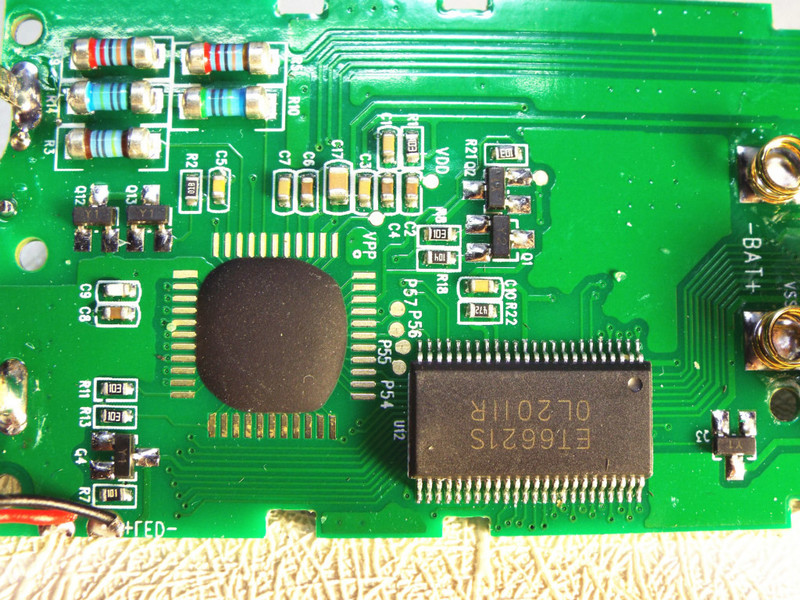

牛屎主控，还是方方正正，很规整，一颗ET6221

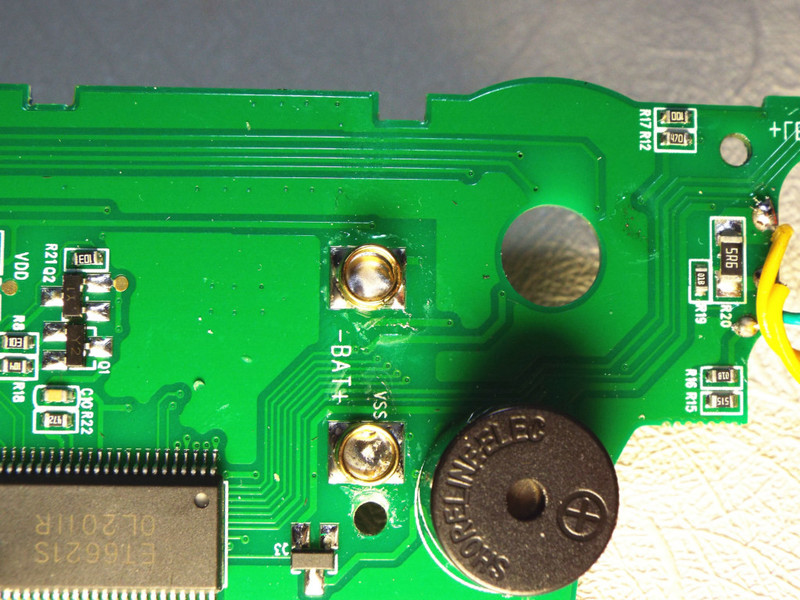

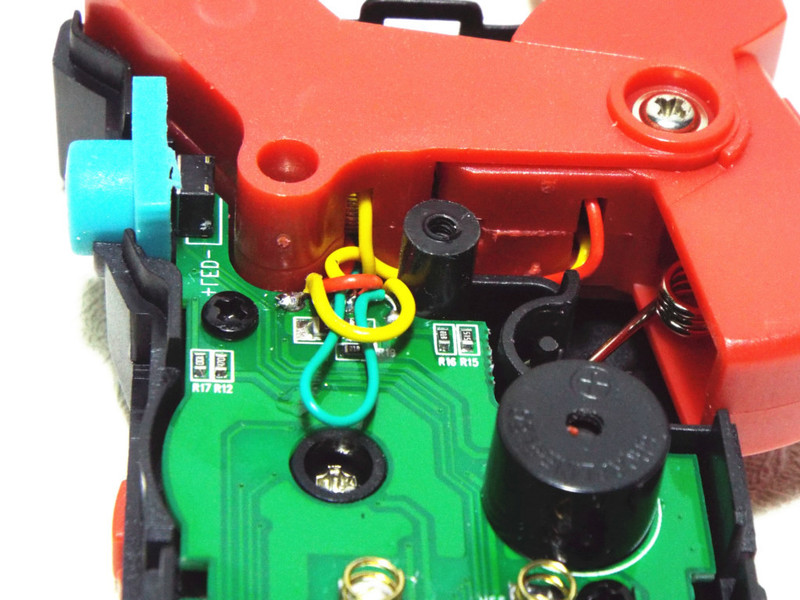

电池弹簧触点和蜂鸣器

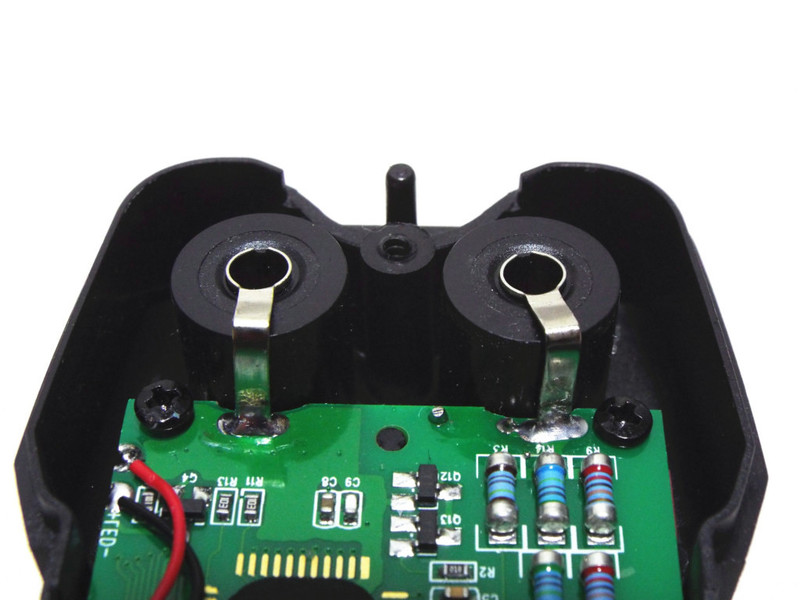

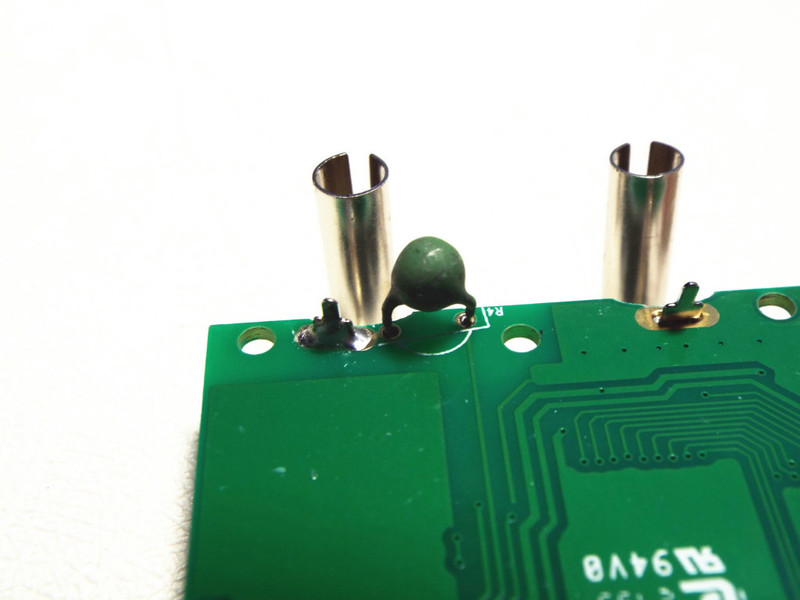

表笔插座和一颗绿色“小豆豆”
照明/数据保持键

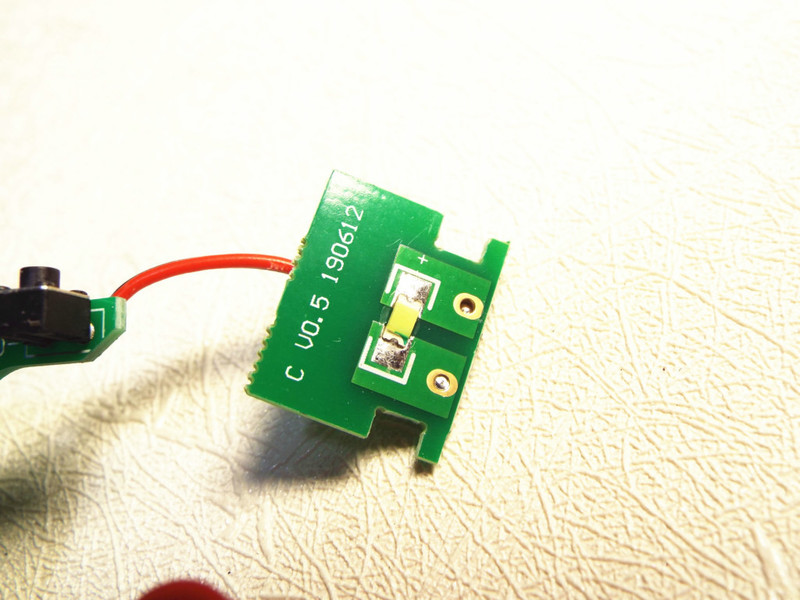

照明LED灯

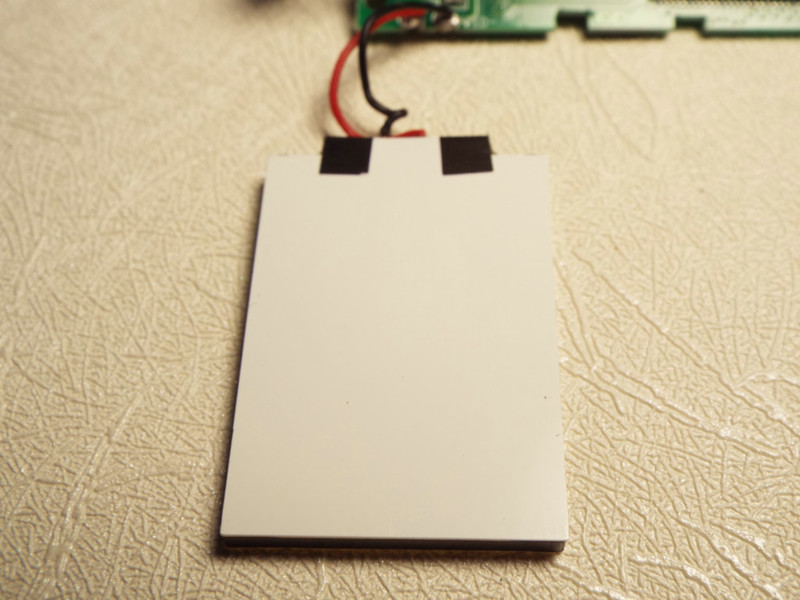

背光板

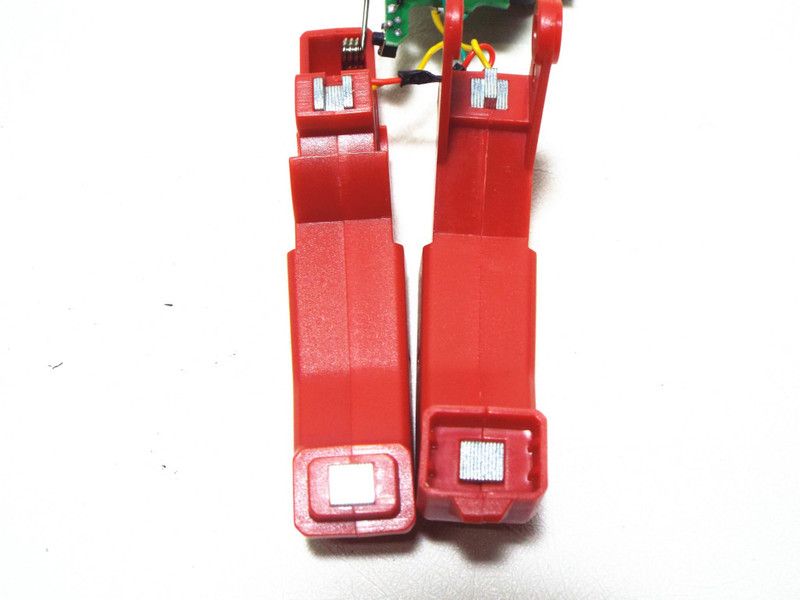

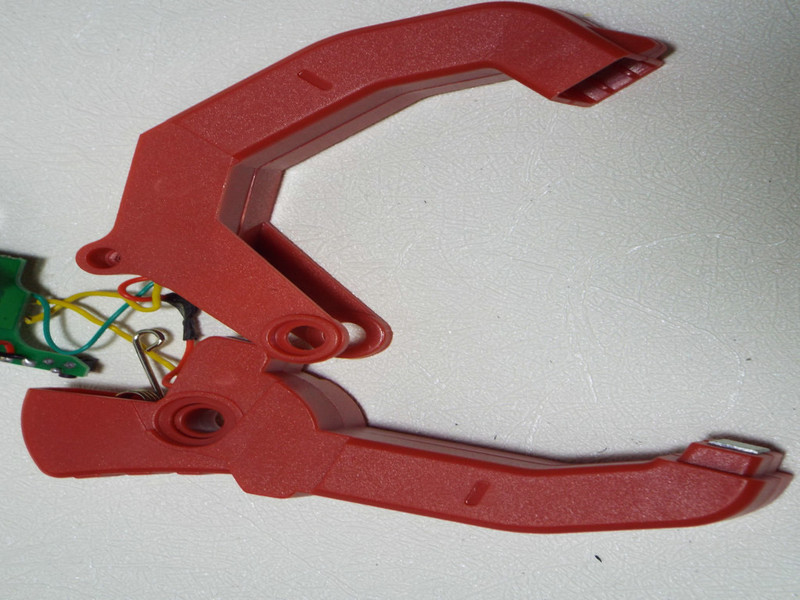

钳头
钳头是用胶粘合的，打不开，所以里面的互感器线圈和NCV探头就看不见了。

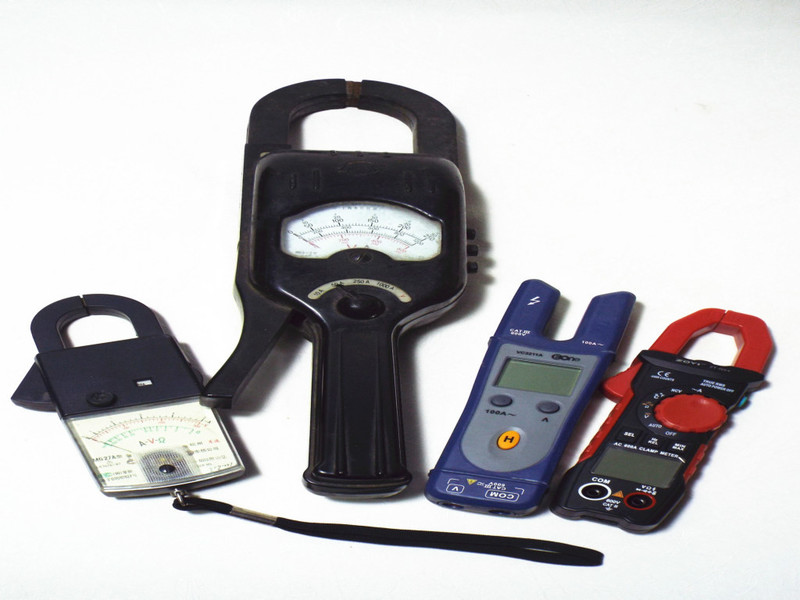

最后展示一下手上的钳形表吧，大个子是上海永红仪器厂99年7月生产的华球牌MG3-2型钳形表，最大测量1000A，这种笨重的表相当年摔碎了不知有几个，最后剩下这一个用到现在。小的机械表没怎么用，感觉不耐摔，叉型钳表是伊万科技2005年1月生产的，号称“智慧型叉钳表”型号为VC3211，当时也算不错的表了，没舍得用，放忘了，最近翻出来，表皮都发粘了。剩下的就是本文的ZT-QS4了，这个表是非常实用的，尤其是自动挡，不怕烧表，在现场维修中既可以测通断又可以测电压，一档搞定，他一定会成为工作中的好帮手！
|
