老物件欣赏—拆解93年上海无线电二十一厂生产的ST16便携.....

这个示波器购于1993年，当时大概1000元左右，当时是为了给四方机厂配套300KW发电机组，需要建一个实验室，买了这个示波器和一个电桥，其实根本用不到，就是为了装装样子，按现在的话叫装逼，所以根本没用，并且保护的很好，现在跟新的没什么两样，虽然是便携机，但跟现在比起来还是笨重得多。这是电脑里存的，15年拍的图片，找出来跟仪友分享。下面就看一下（在图中标明的就不再用文字赘述了）

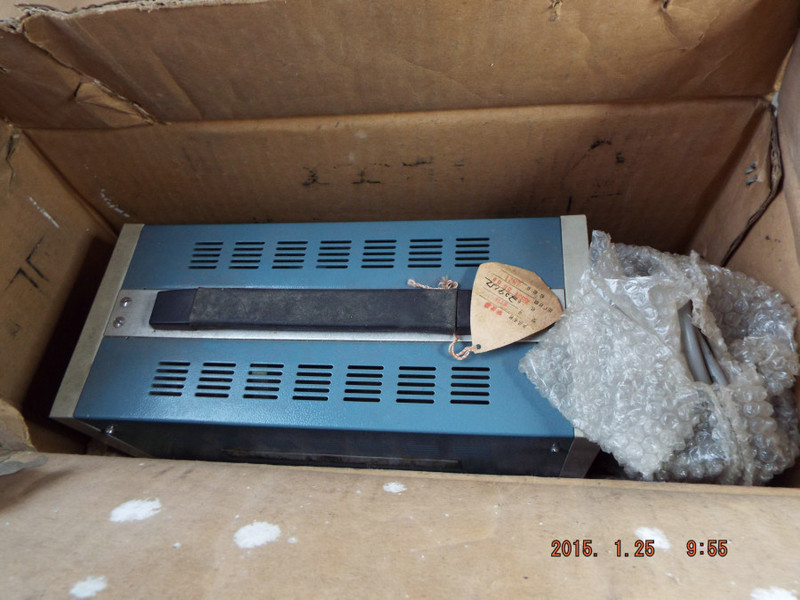

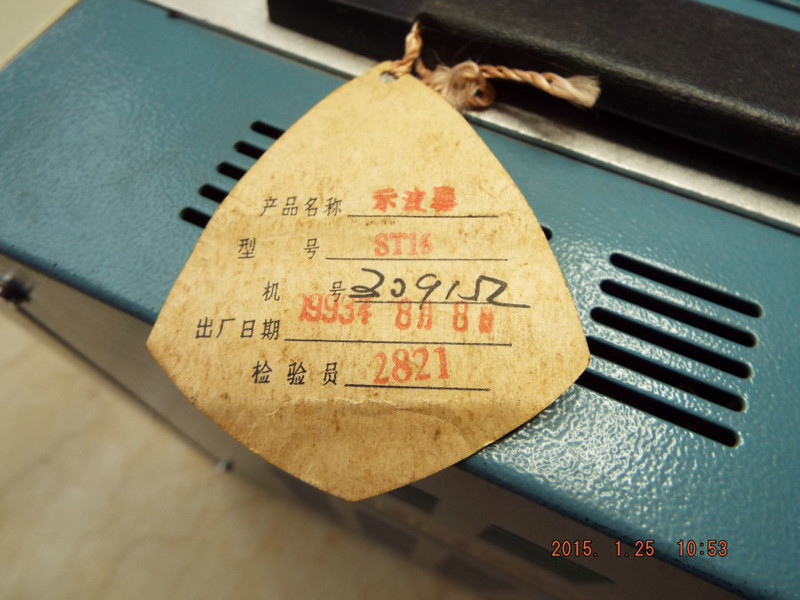

包装箱还在



那个年代还没有快递，只能靠铁路按行李运输，发到青岛机电公司，到货后再去提货

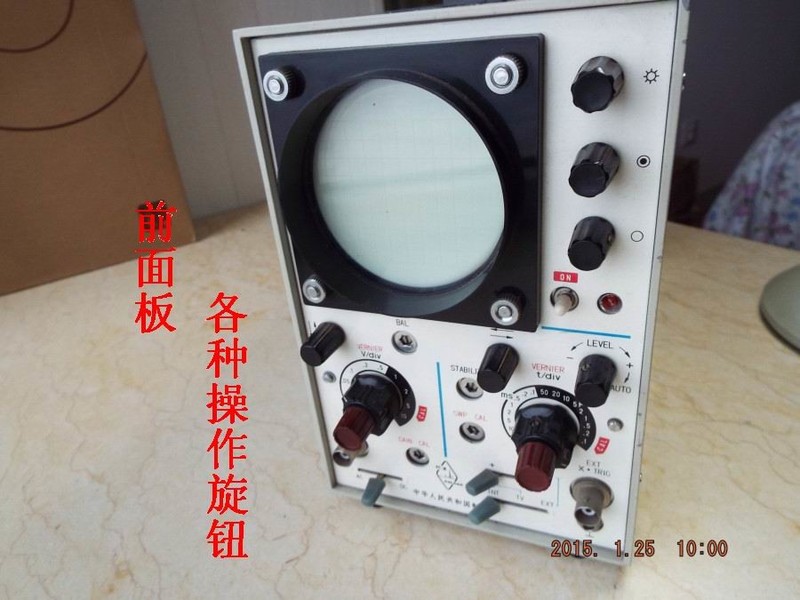

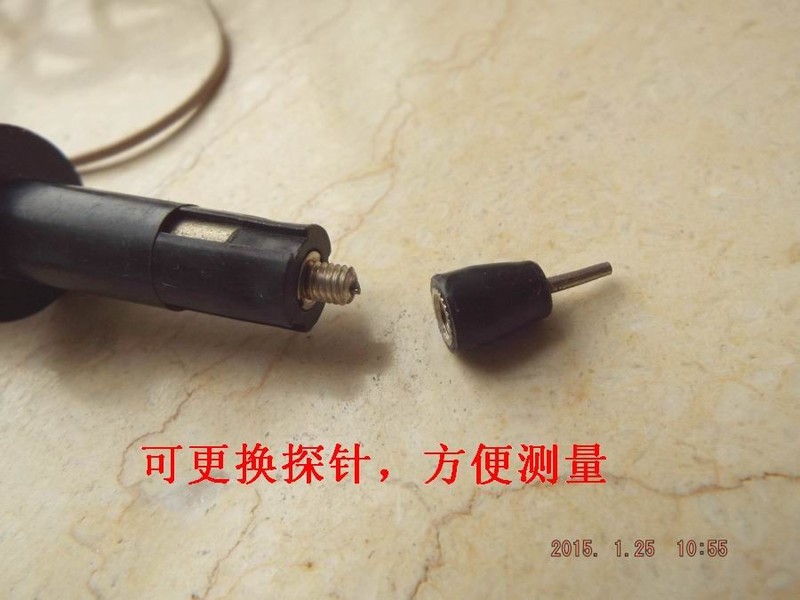

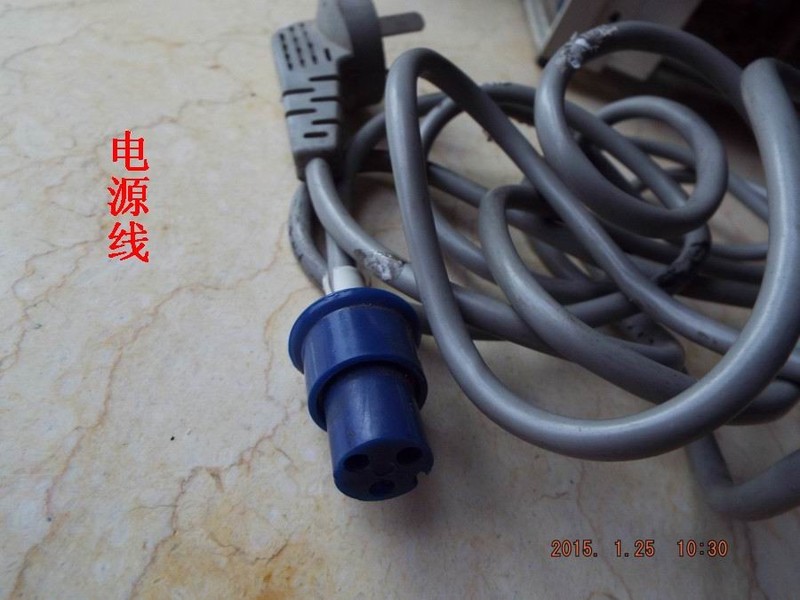

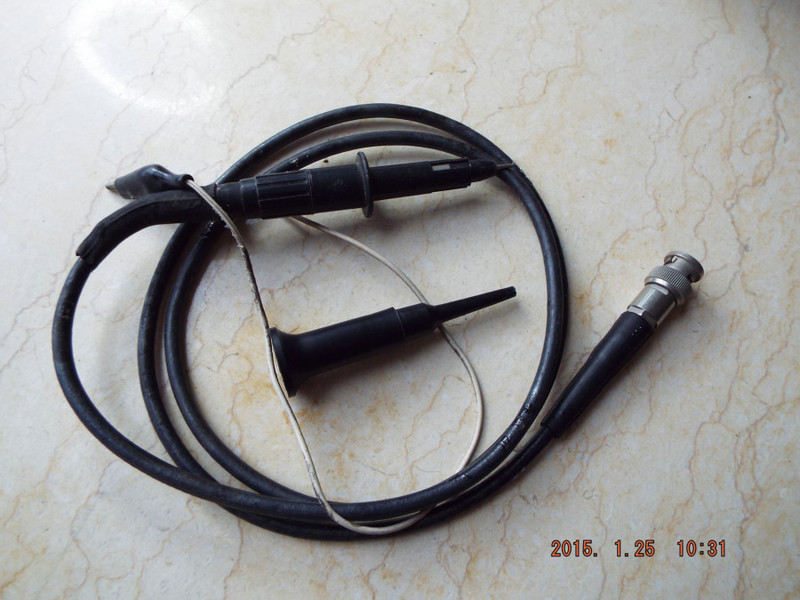

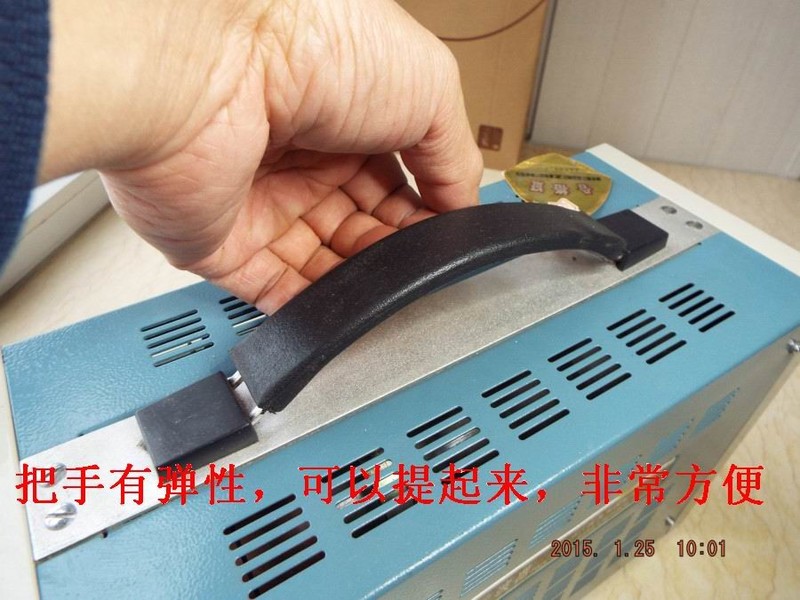

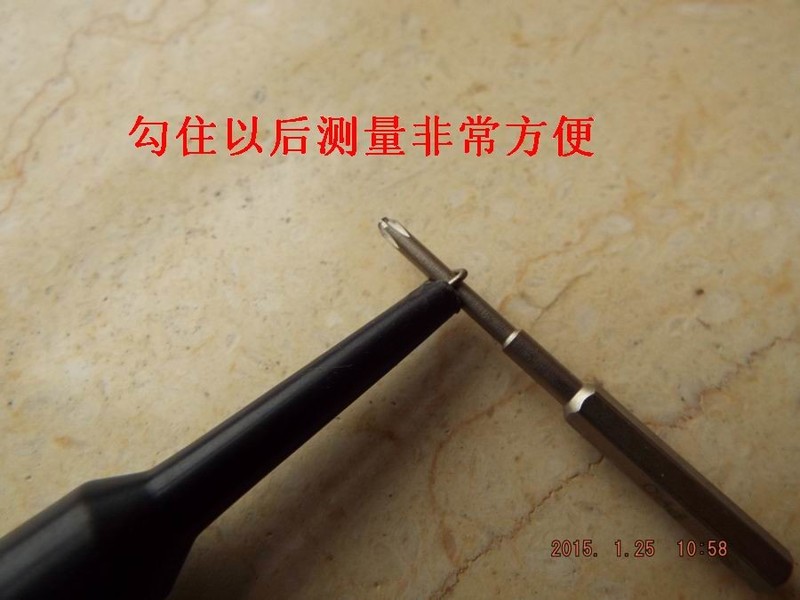

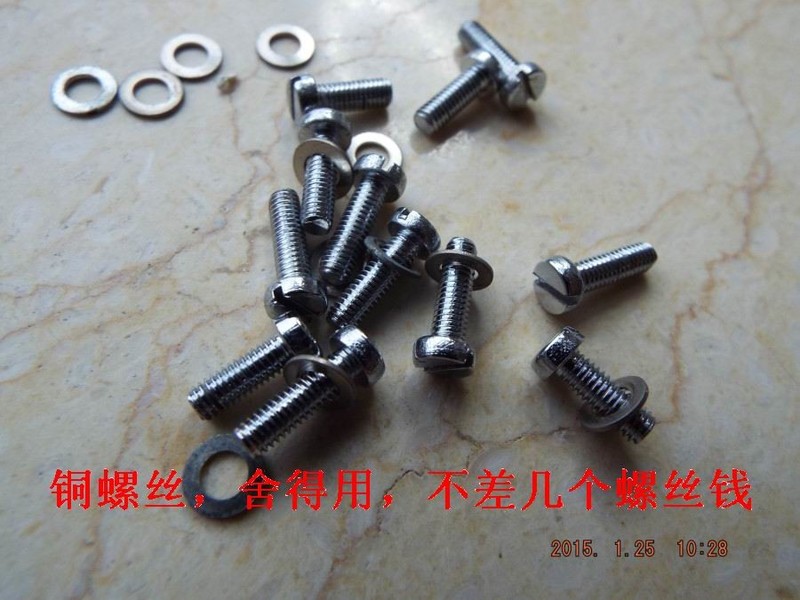

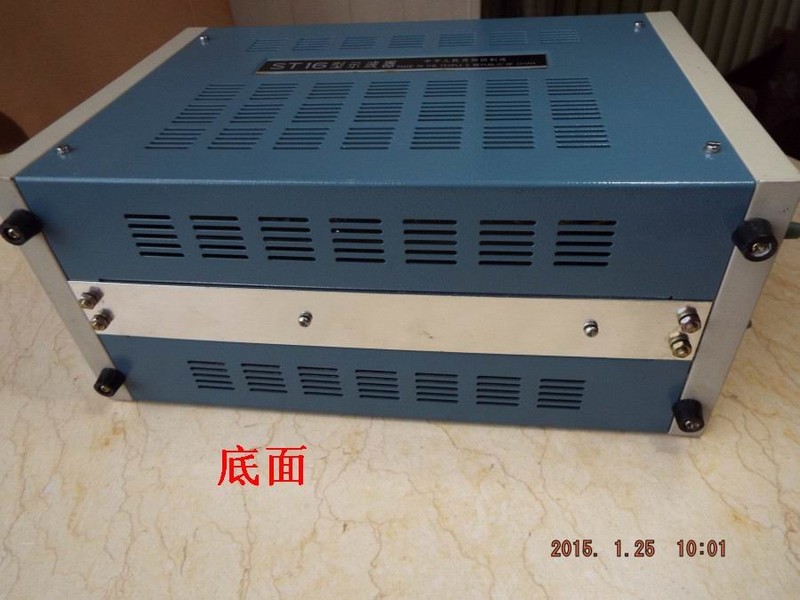

下面就拆开看看

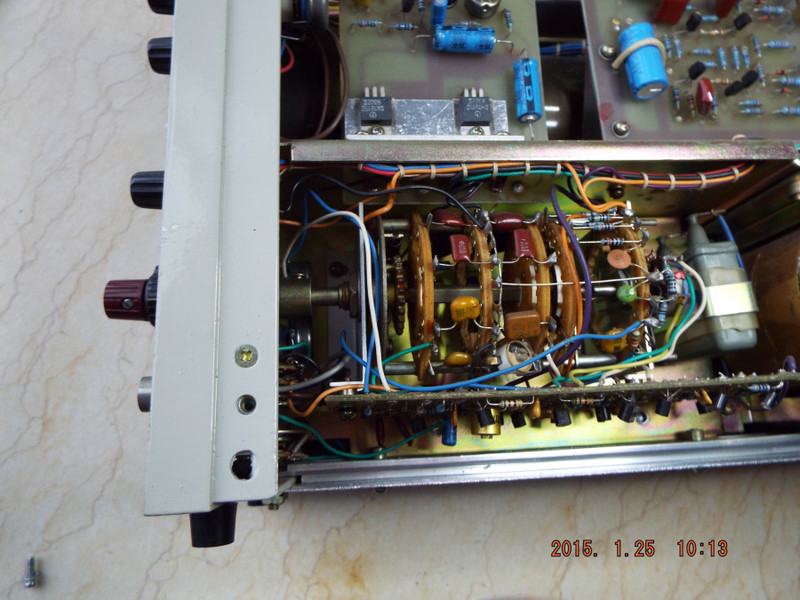

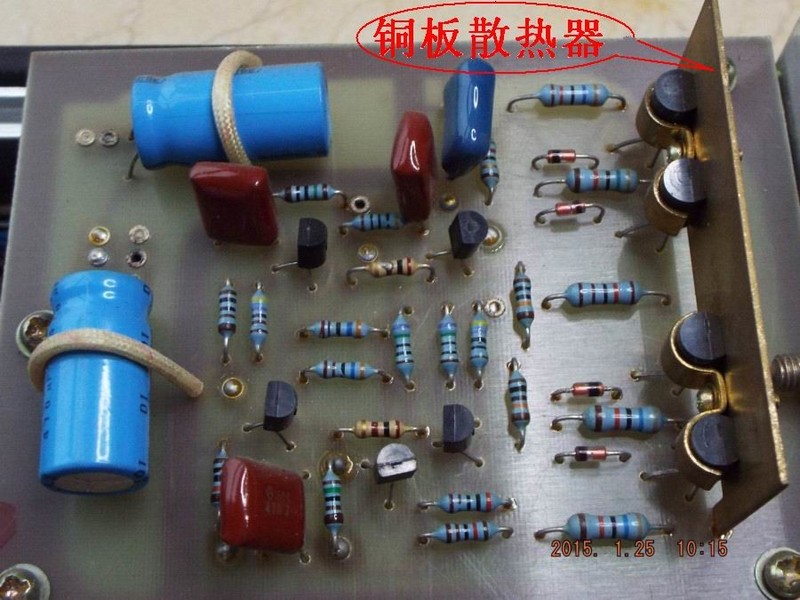

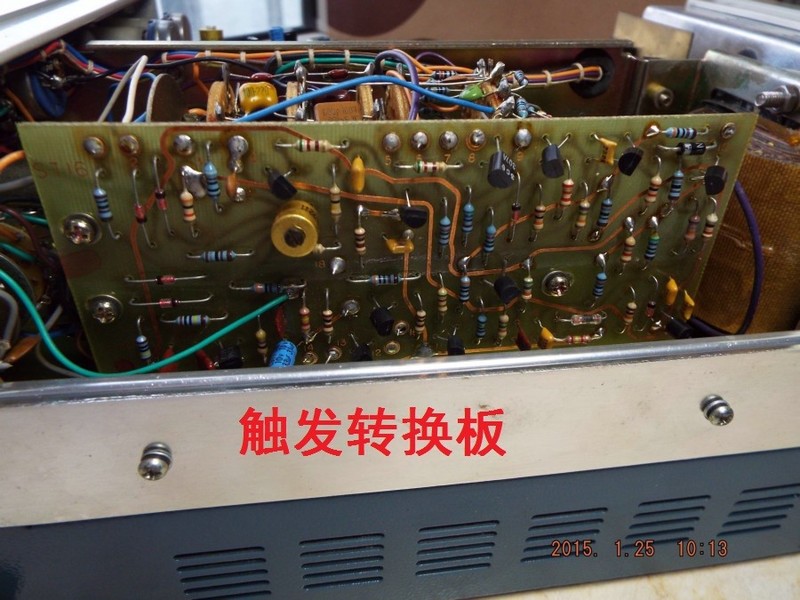

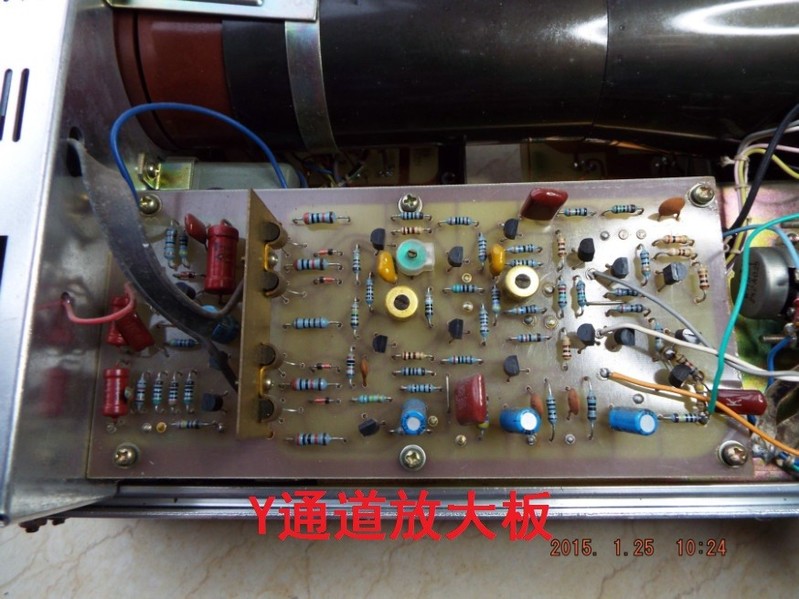

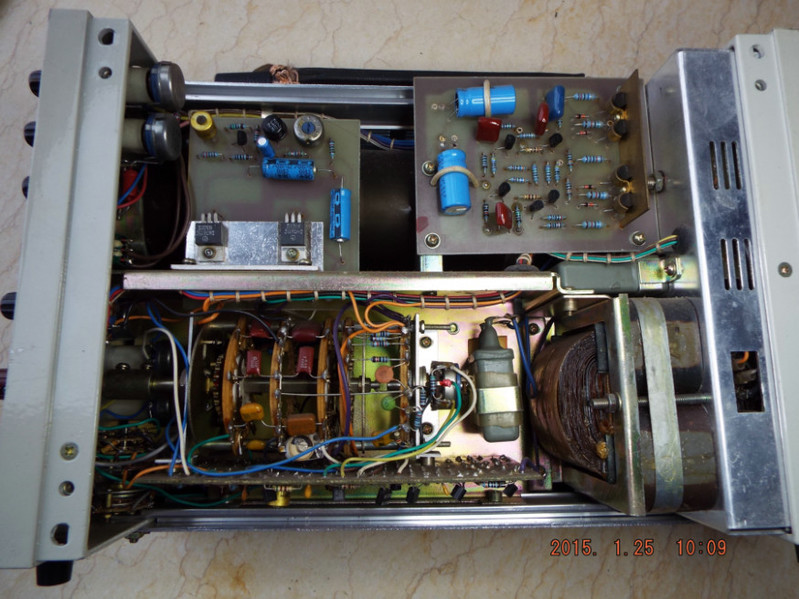

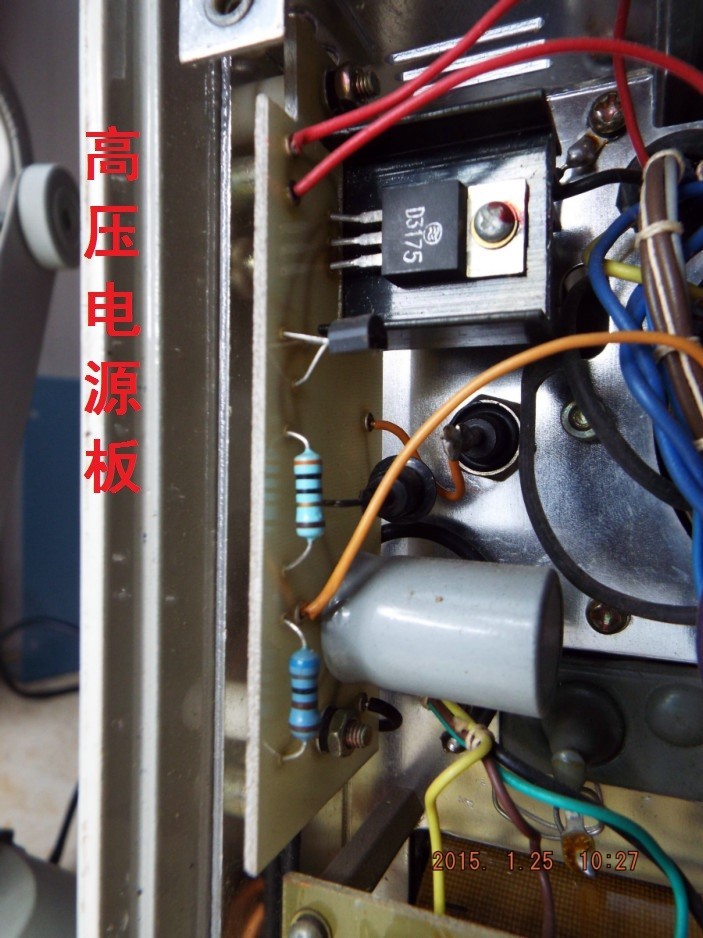

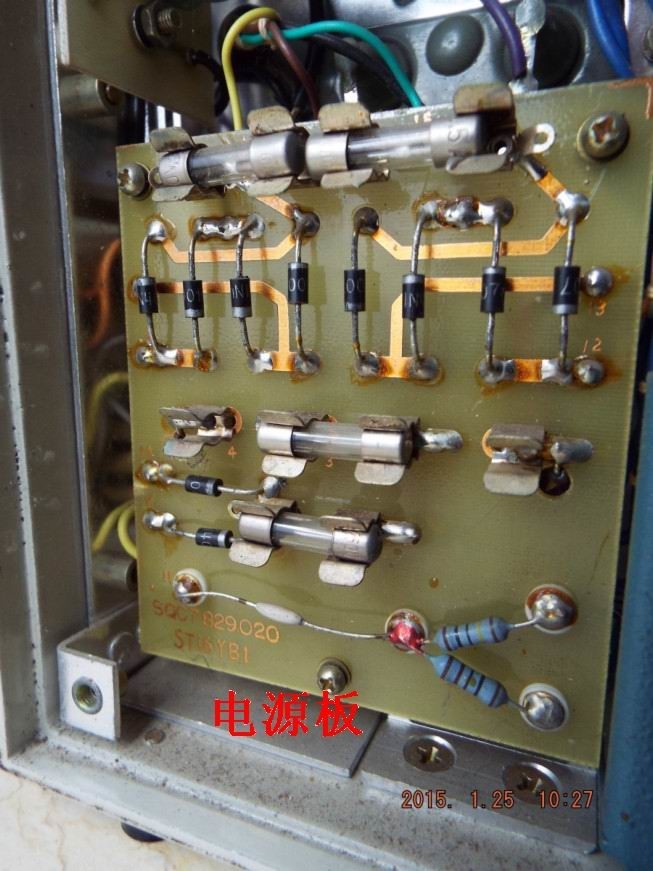

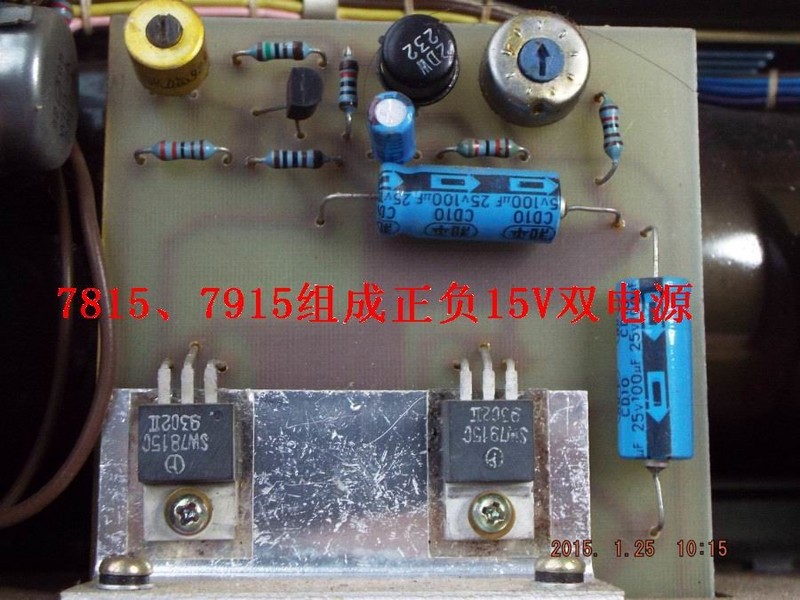

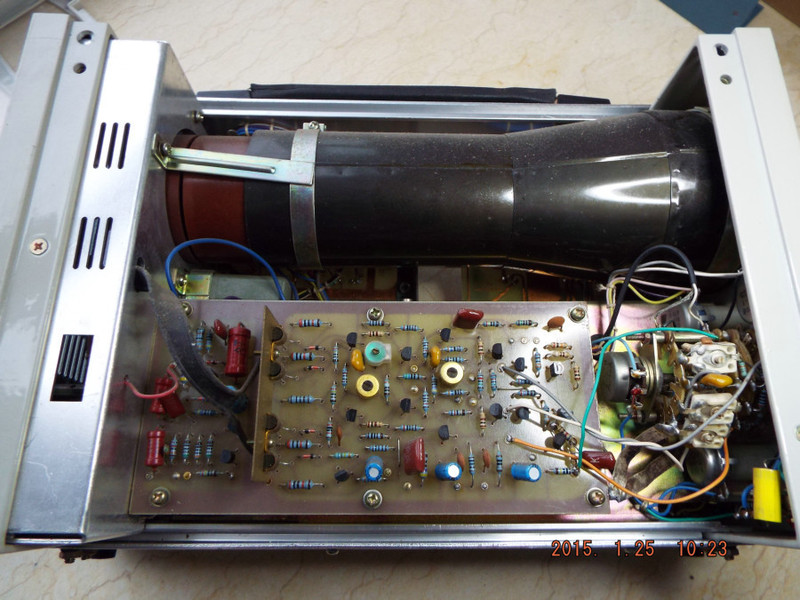

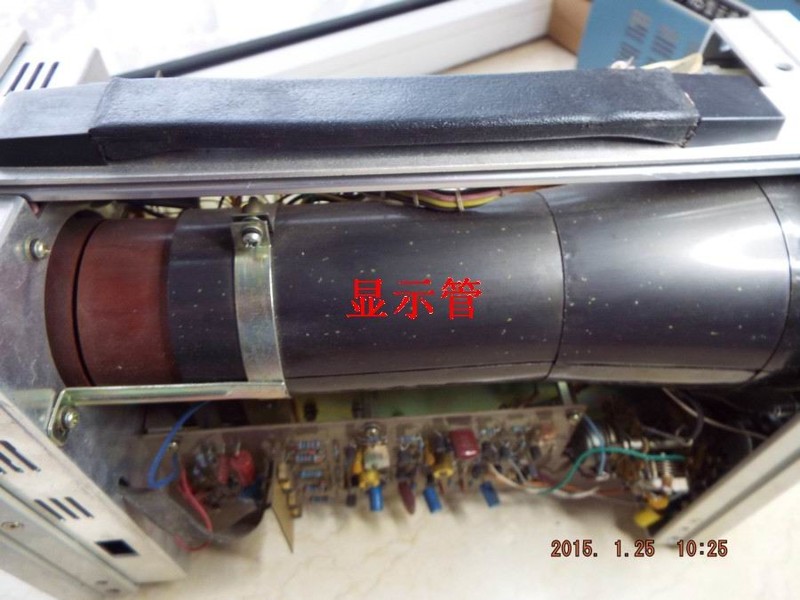

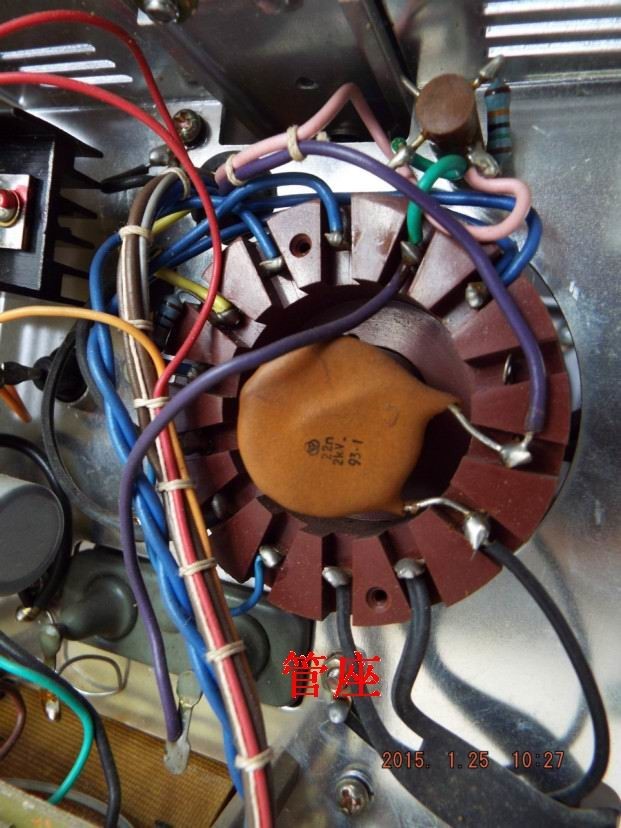

打开侧面板，可以看到，里面是晶体管的。有一些早期产品是电子管、晶体管混合电路的，这个还用了7815、7915做电源，电路简化了不少，当然，现在就更简化了

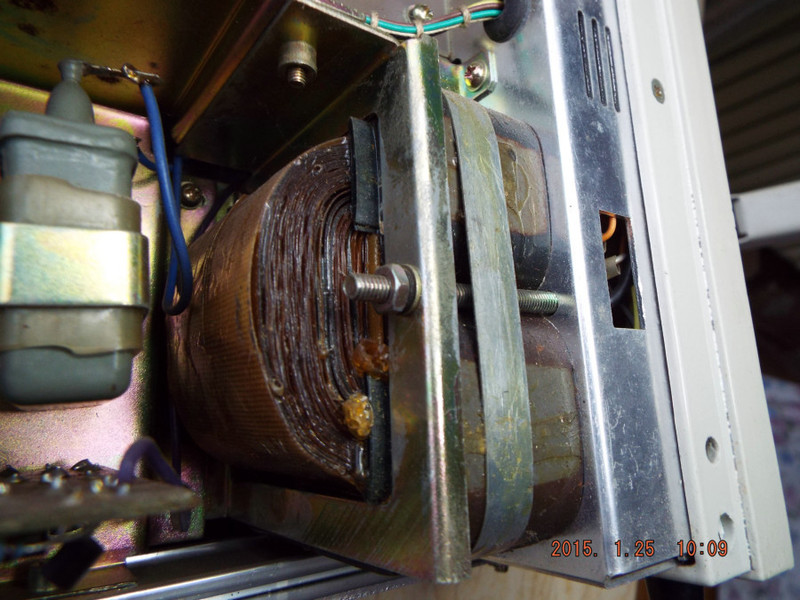

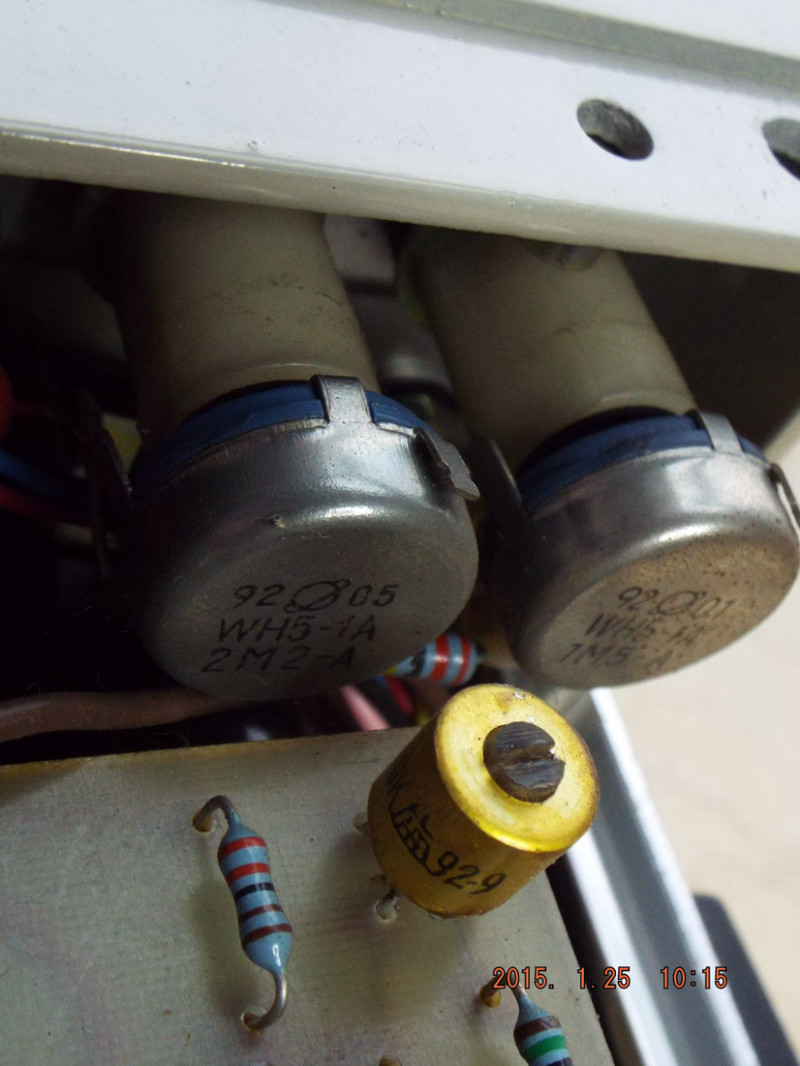

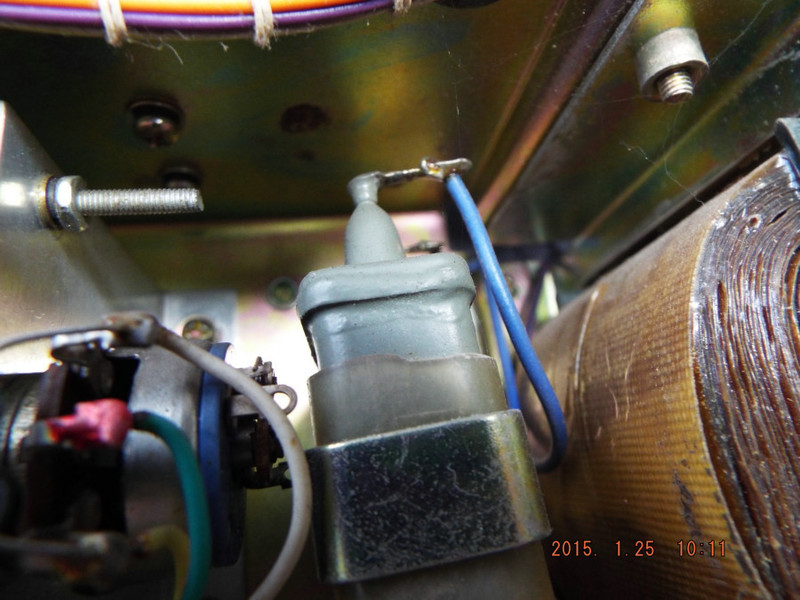

体积很大的铁壳电容，现在已经很少见了

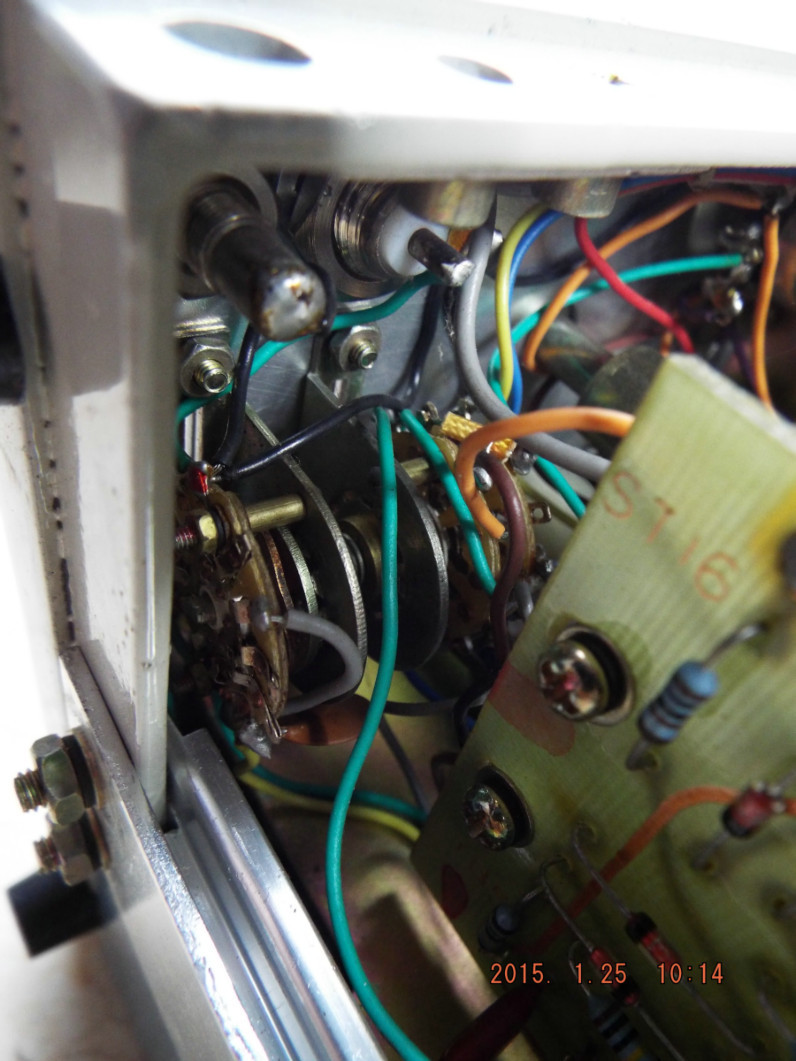

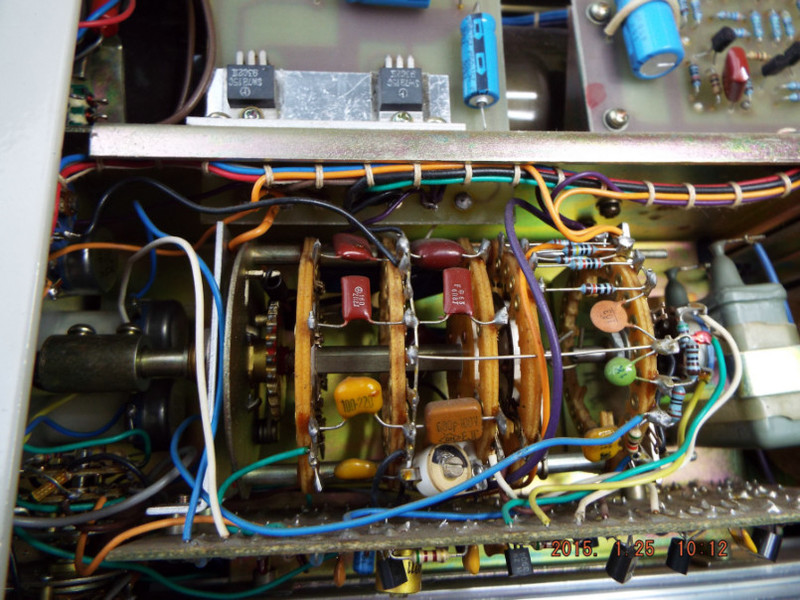

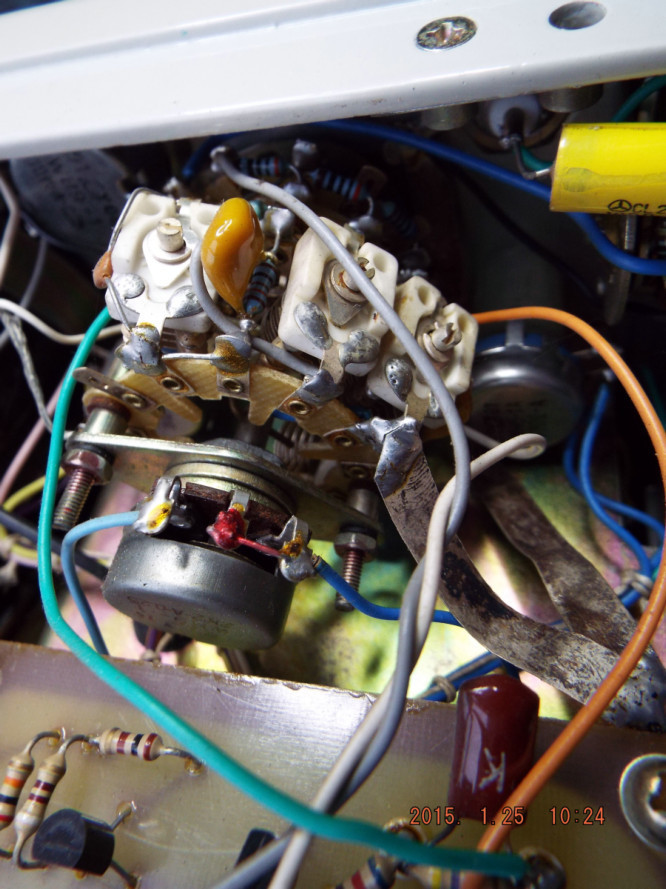

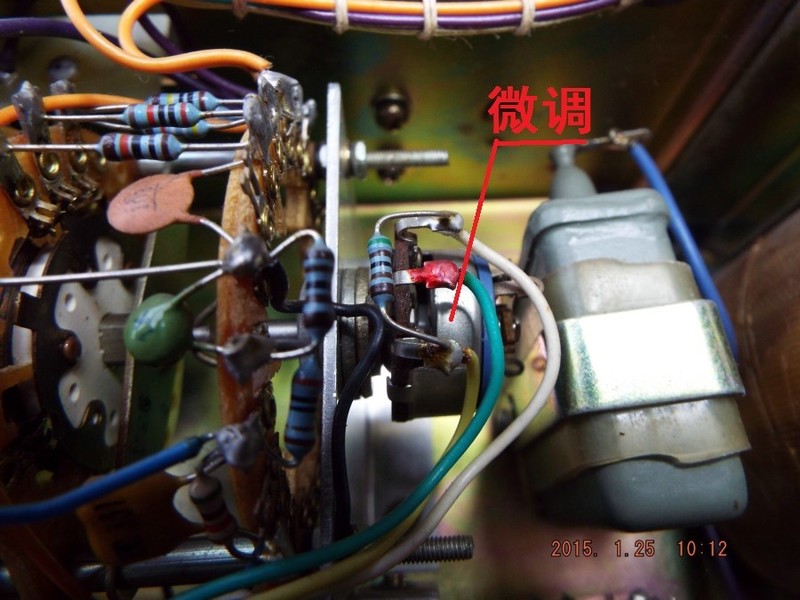

扫描速度换挡开关，跟微调是同轴的

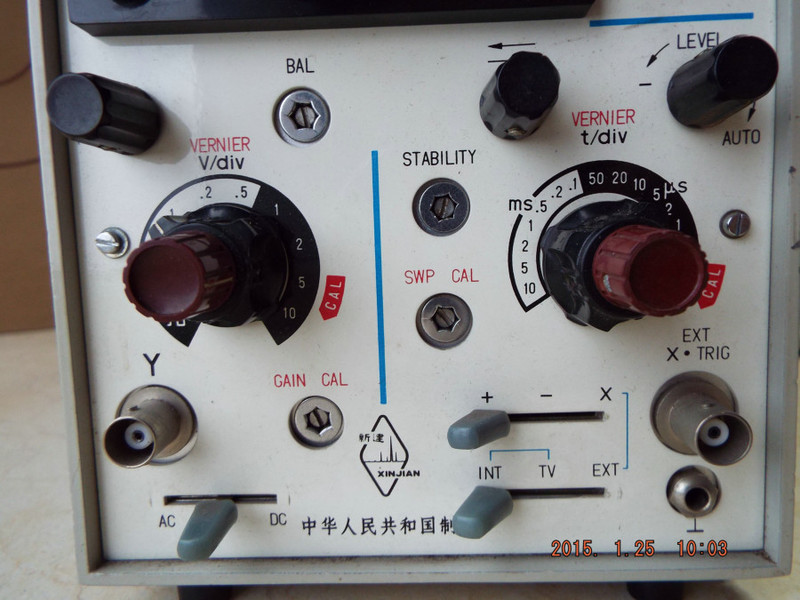

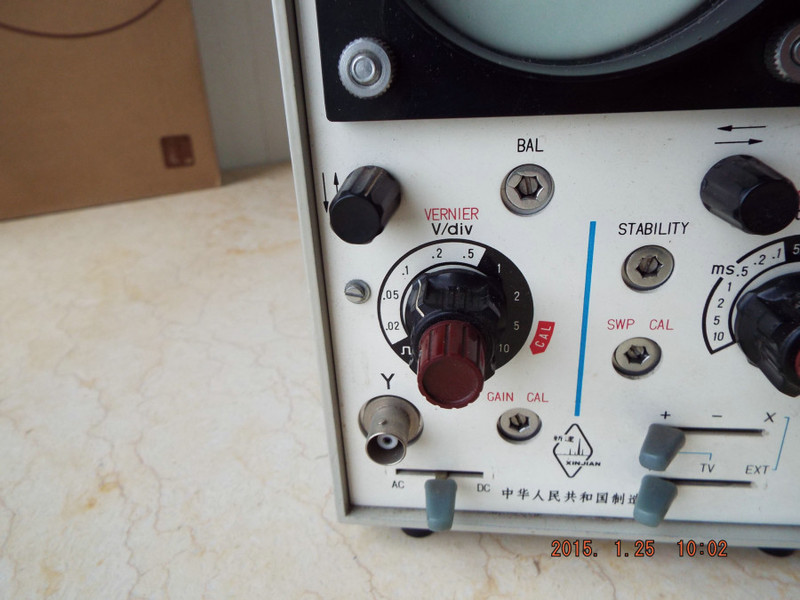

紫色小扭是微调扭，大的黑扭是换挡的

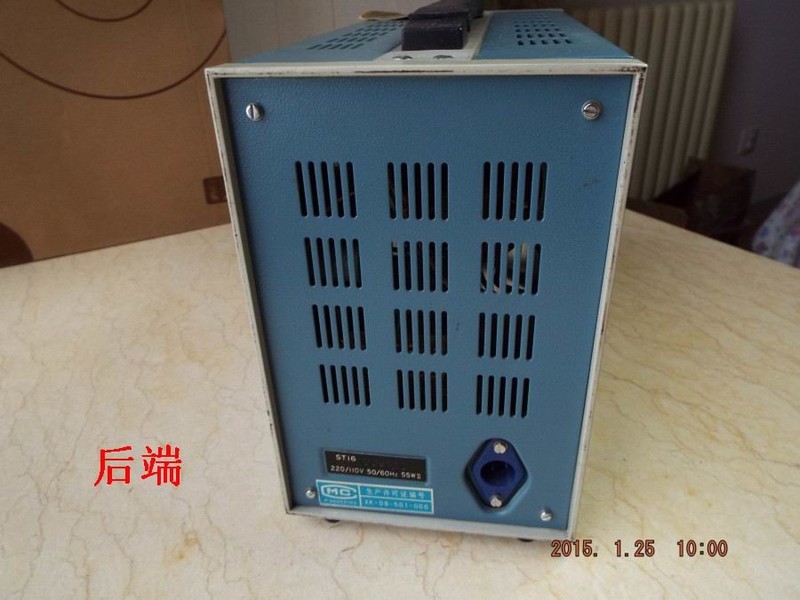

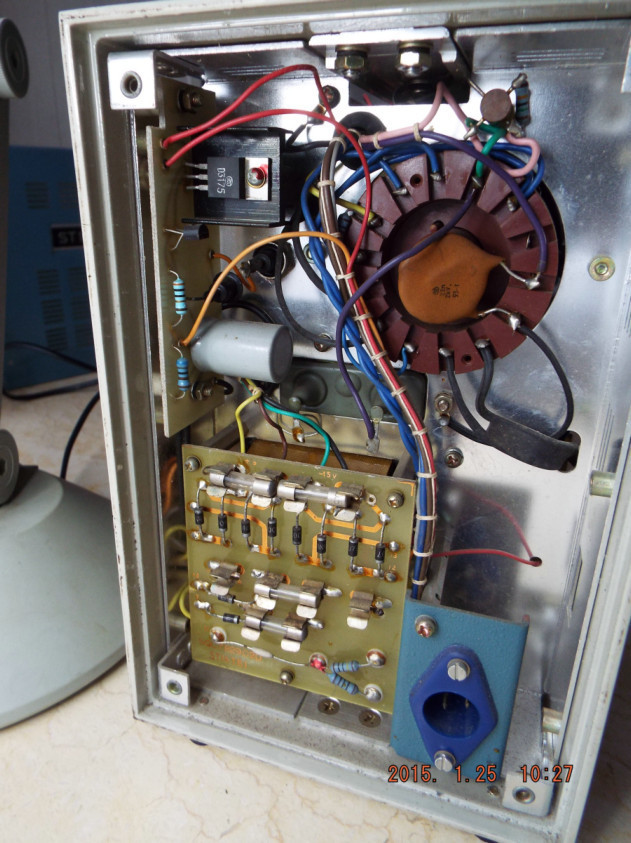

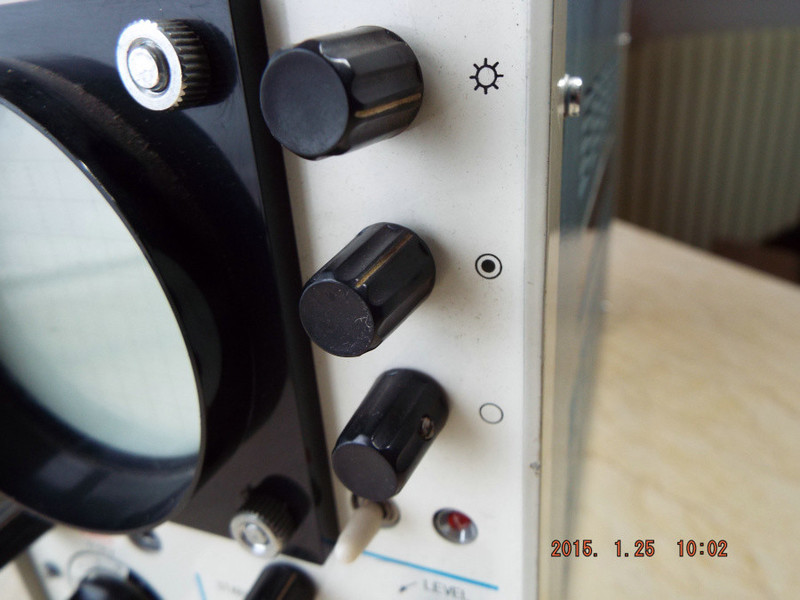

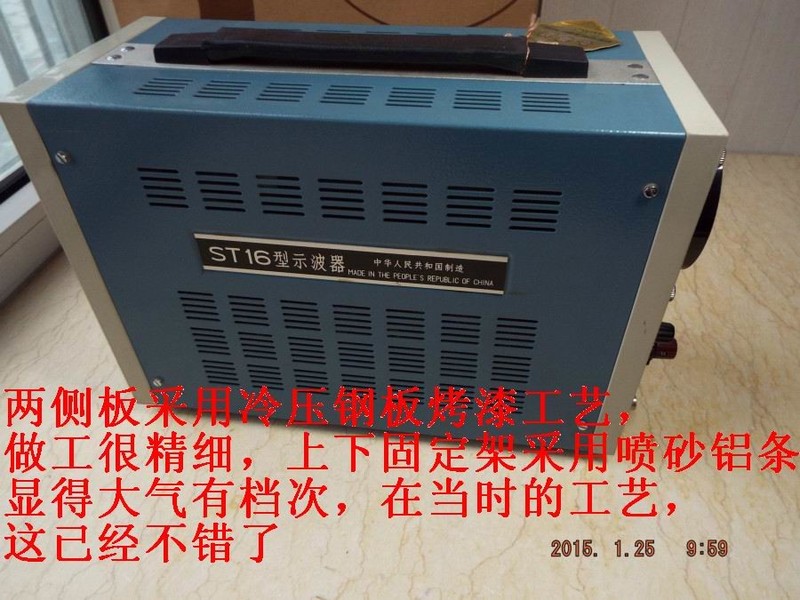

示波器的另一侧

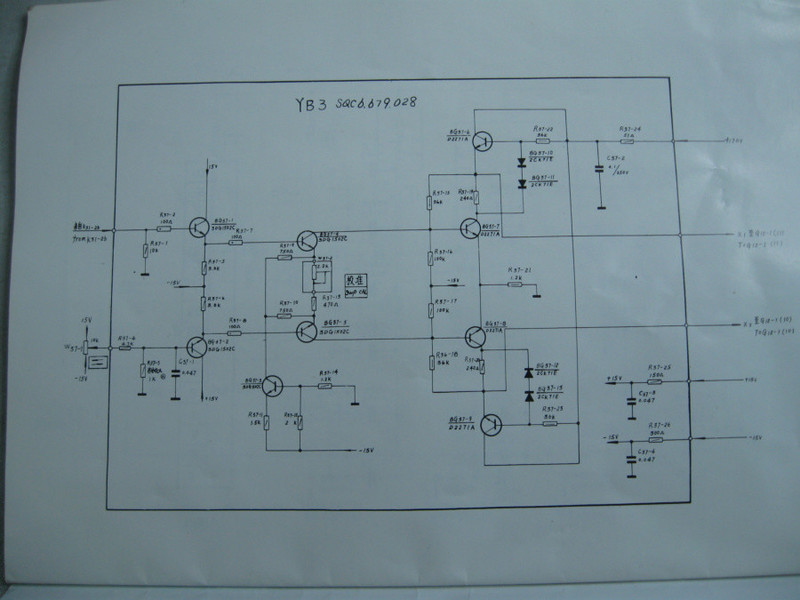

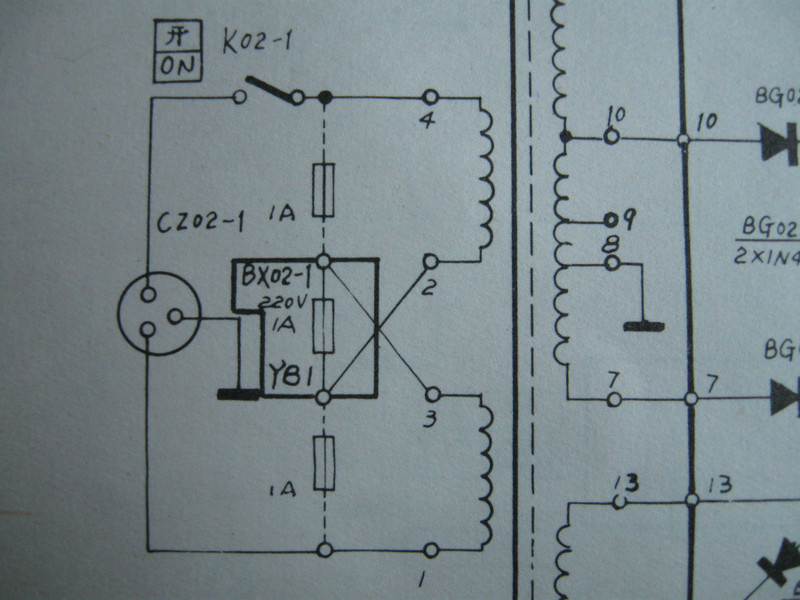

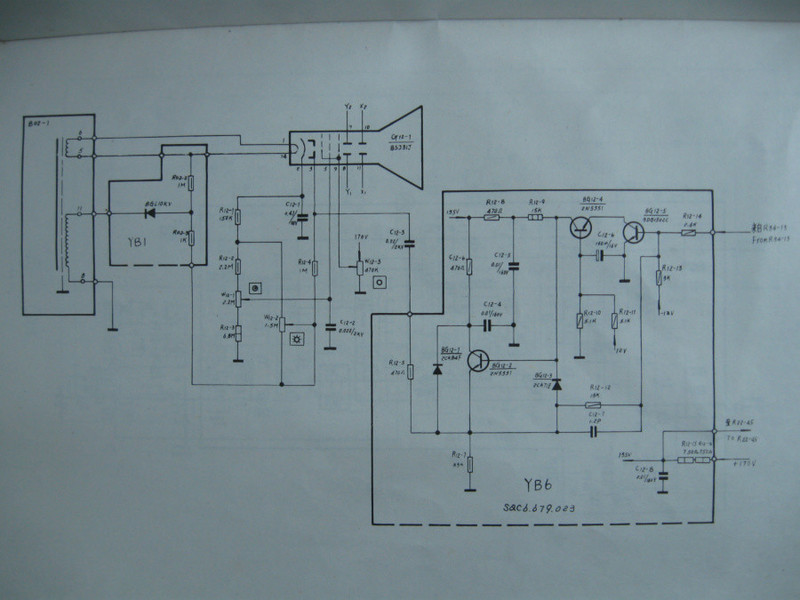

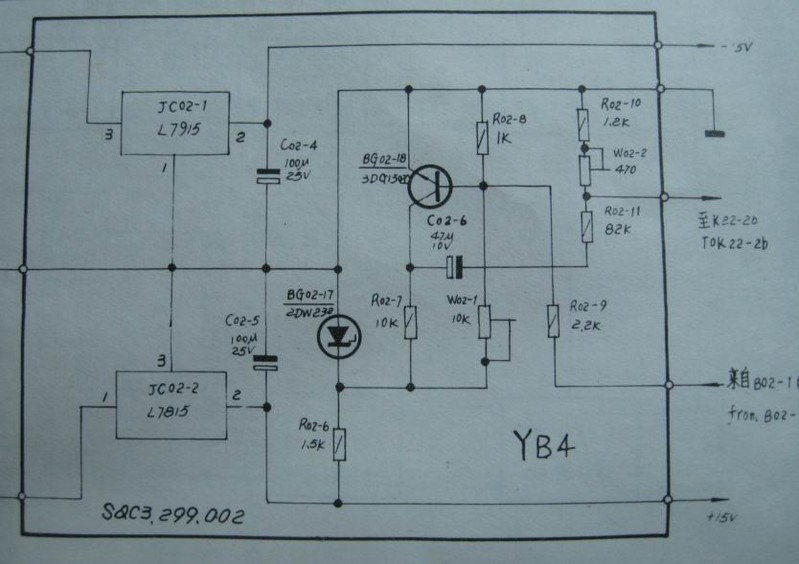

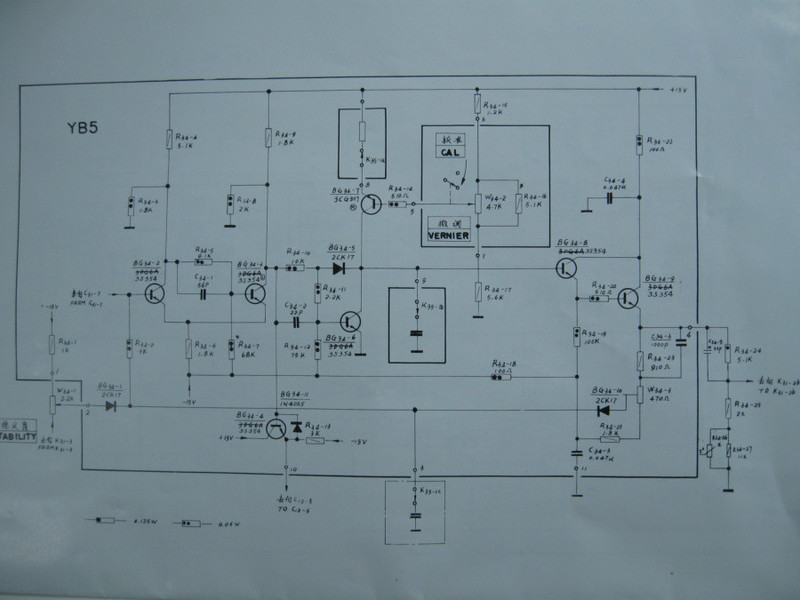

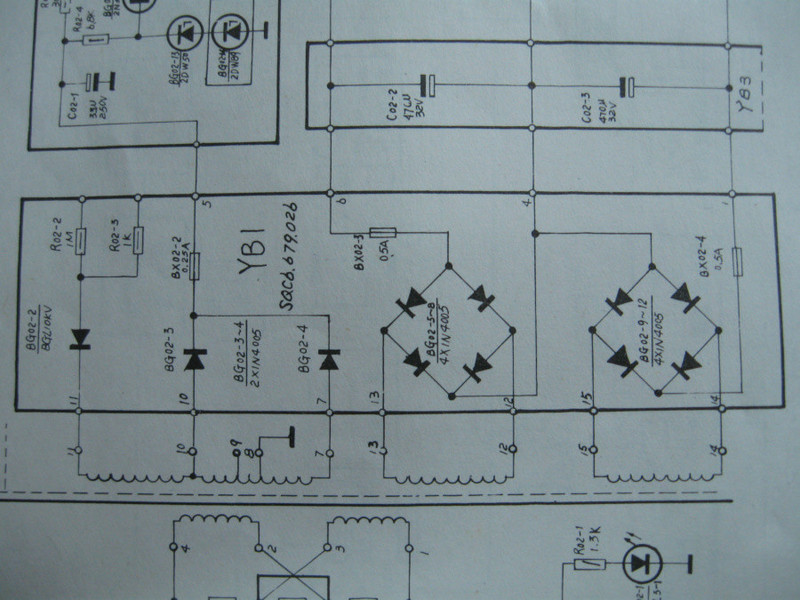

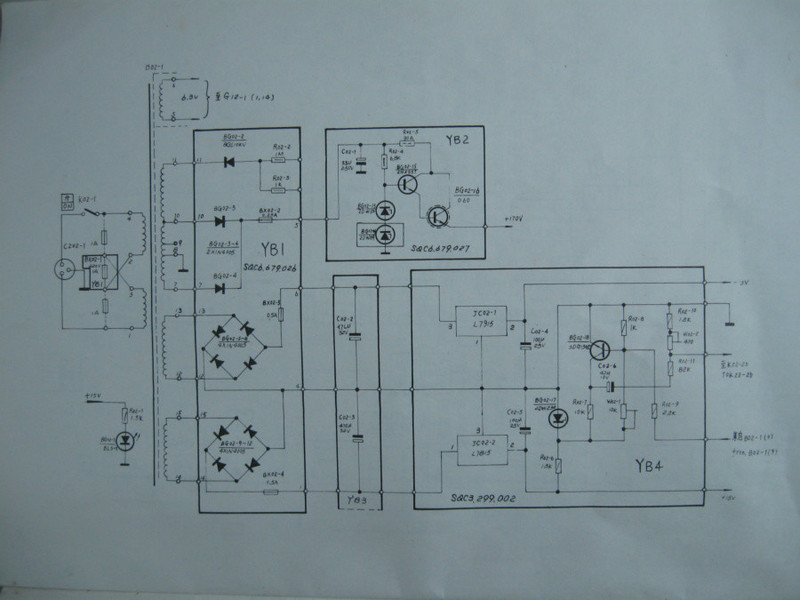

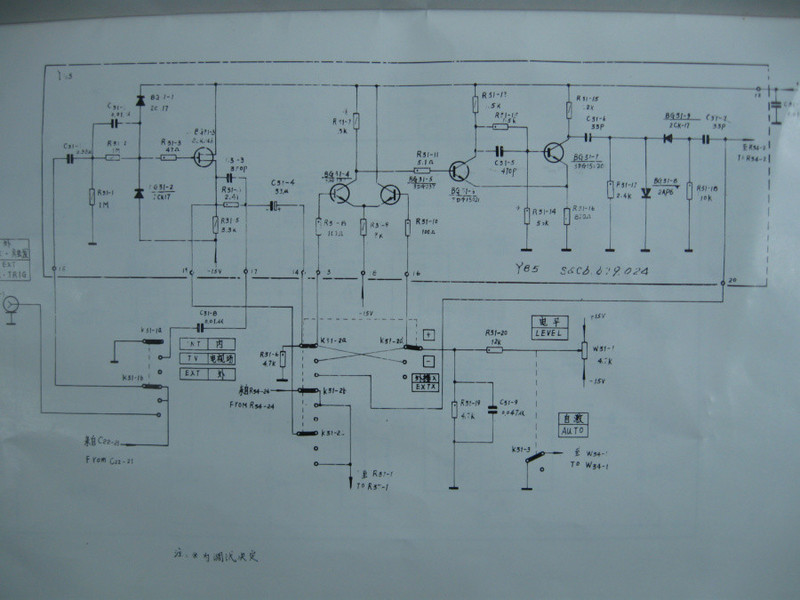

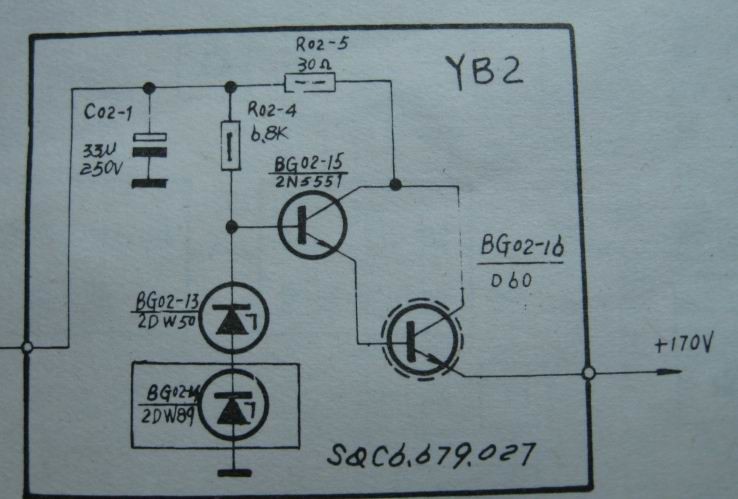

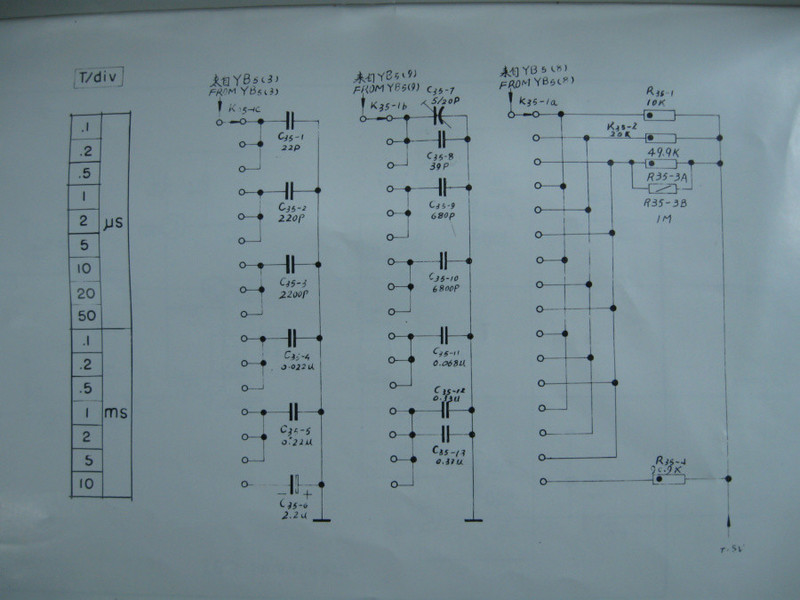

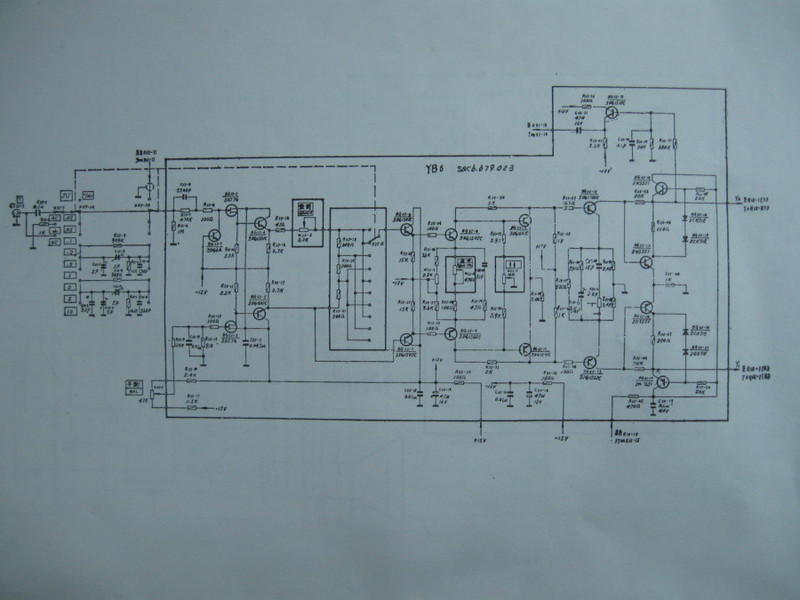

以下是剩余的电路图

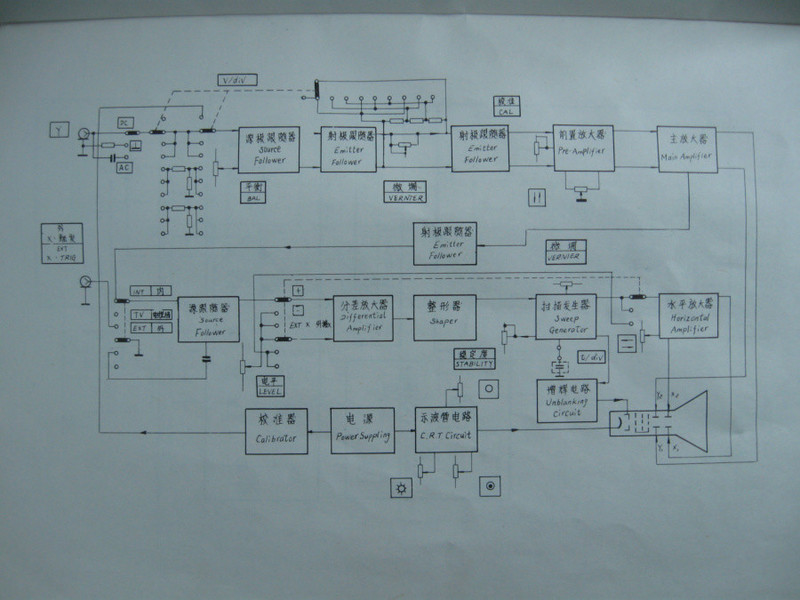

整机方框图

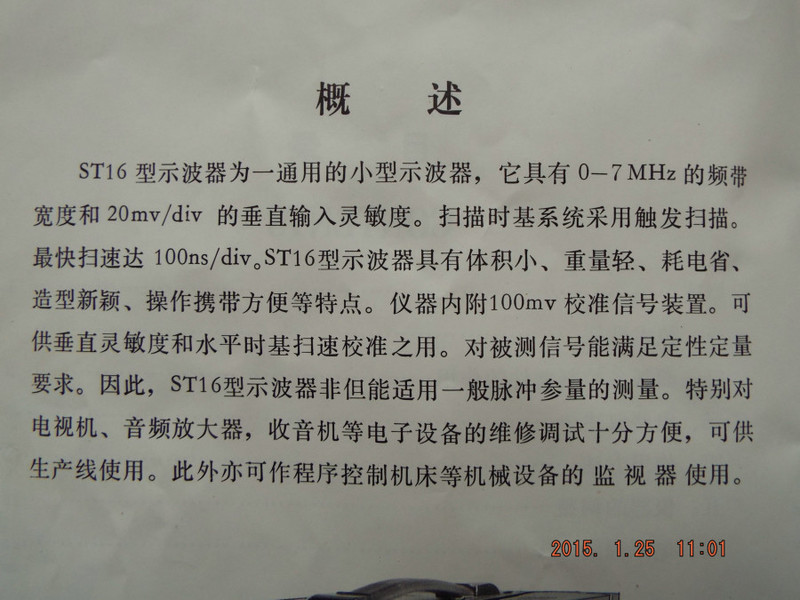

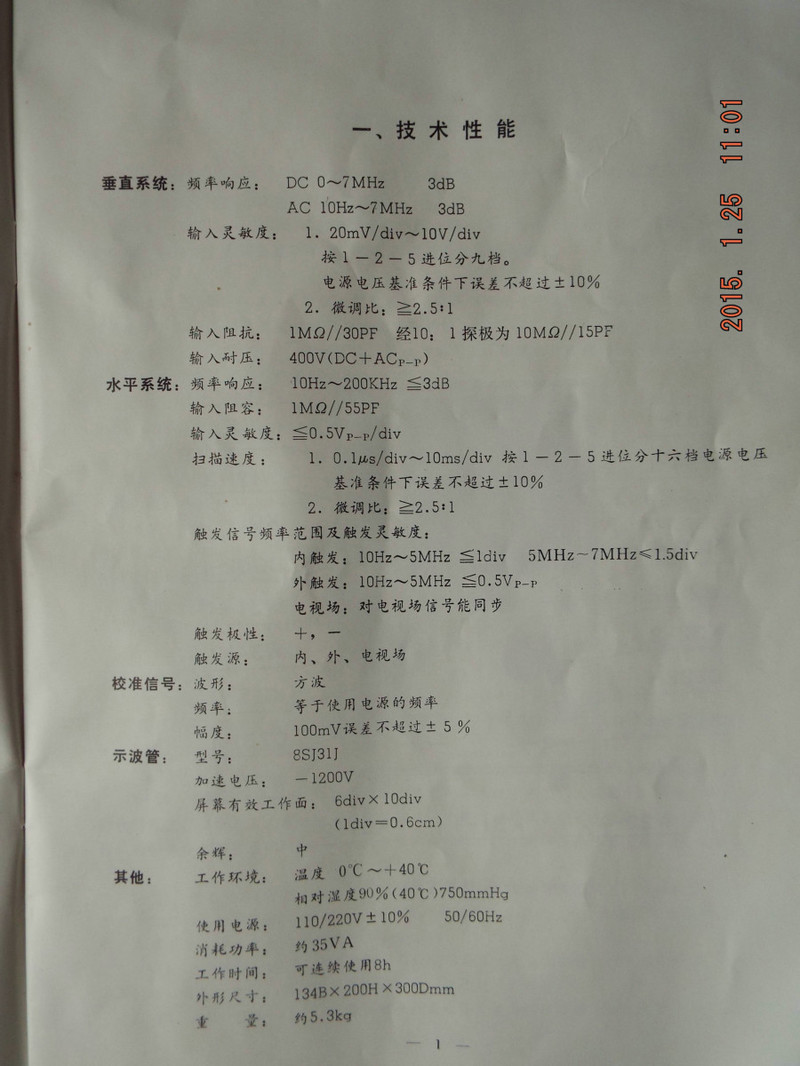

使用说明书

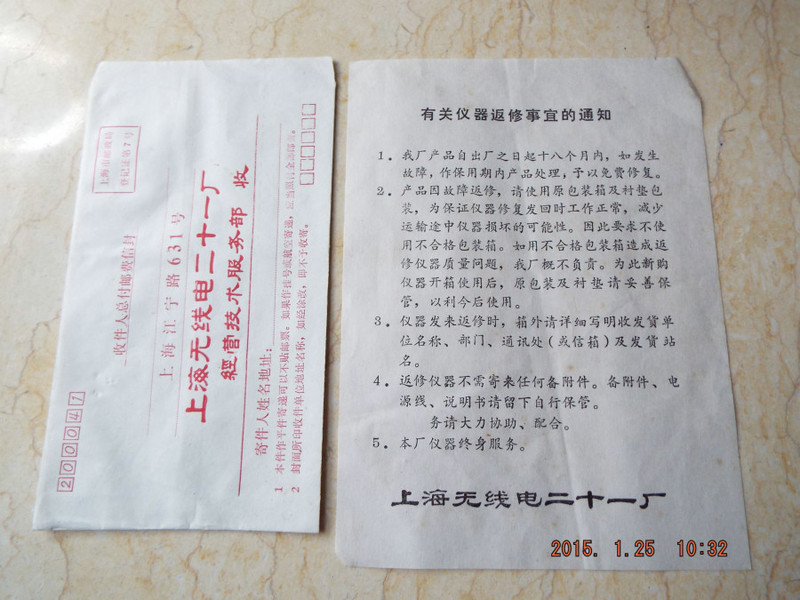

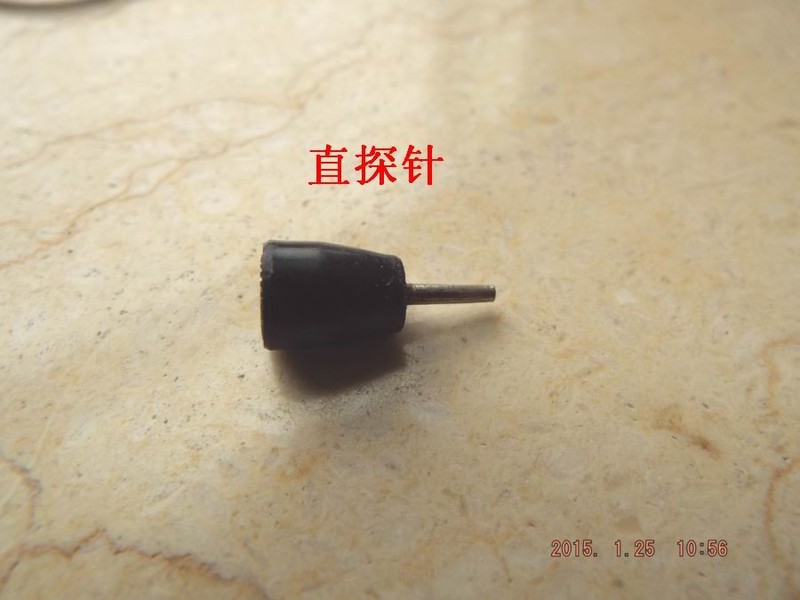

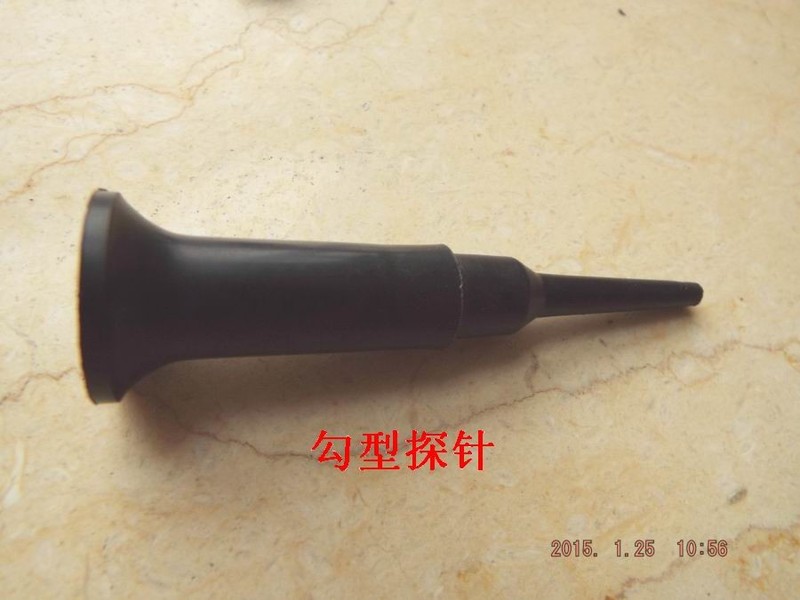

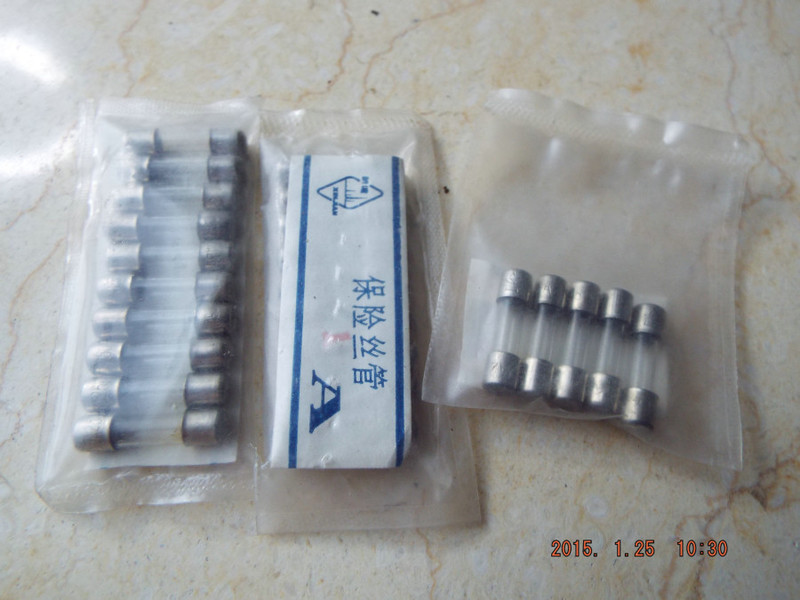

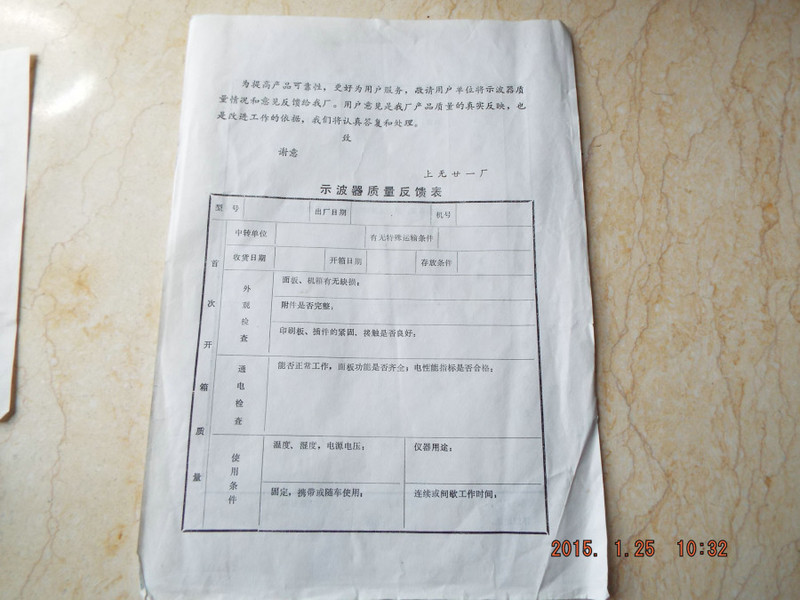

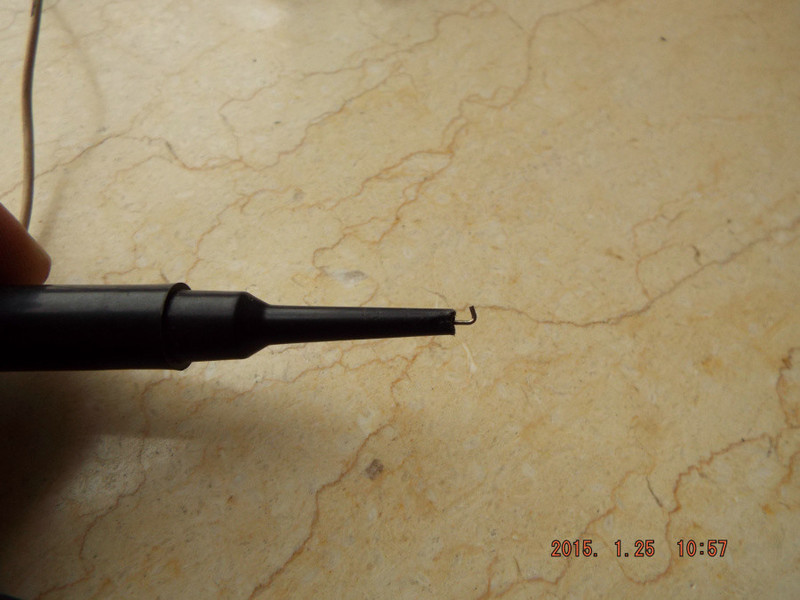

随机资料




完毕，欢迎大佬指正！

和我的SR8有一拼。

早期产品厂家都舍得用料，那个年代的产品会彰显工匠精神，不像现在有些东西粗制滥造敷衍了事。我有一台J2459电子管示波器还在，虽然只有1M带宽，但就做工来看依然赏心悦目

13912217676 发表于 2021-9-25 12:59
早期产品厂家都舍得用料，那个年代的产品会彰显工匠精神，不像现在有些东西粗制滥造敷衍了事。我有一台J245 ...

那时计划经济的烙印还没褪去，做事本本分分，可惜技术太落后了

机子的照片很清楚，勾起我的回忆。

你没插上电  开机测试一下

刘大大 发表于 2021-9-25 14:12
你没插上电  开机测试一下

好用，一切正常

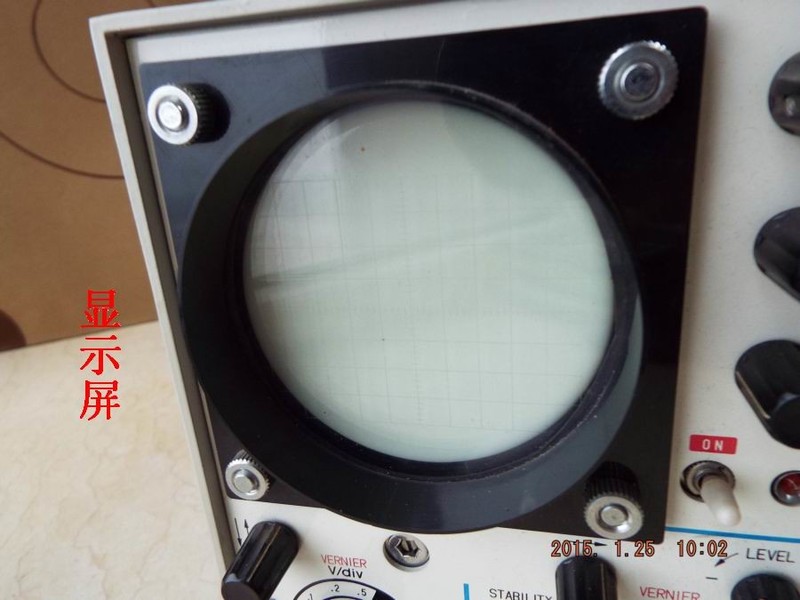

屏幕很小，但是很新。

好东西，质量好

谢谢分享，

记得不大清楚了，好像ST16Y轴输出是二颗6N11似的。

谢谢分享

上世纪八九十年代经典老货

我的第一台示波器SR8，那个做工绝非现在设备可以比较的，说明书之详细都可以仿制了，原理和原理图，零件作用，位置，要求。之详细

勇闯沙滩 发表于 2021-9-25 18:45
屏幕很小，但是很新。

现在已经没什么用处了

HD123 发表于 2021-9-25 20:34
好东西，质量好

可惜现在没什么用处了

乐在其中110 发表于 2021-9-26 00:13
记得不大清楚了，好像ST16Y轴输出是二颗6N11似的。

你记得很清楚，确实有这样的，我这个没有电子管

fslichong 发表于 2021-9-27 03:34
我的第一台示波器SR8，那个做工绝非现在设备可以比较的，说明书之详细都可以仿制了，原理和原理图，零件作 ...

确实如此，不像现在的说明书

fslichong 发表于 2021-9-27 03:34
我的第一台示波器SR8，那个做工绝非现在设备可以比较的，说明书之详细都可以仿制了，原理和原理图，零件作 ...

现在真的没法比

wgsd 发表于 2021-9-25 11:50
和我的SR8有一拼。

和SR8相比好像还差一个档次吧
