详拆佳都PCI-R8003-TSG人体测温安检门摄像头

发表于：2022-2-2 13:11:28 3191
博览中心
物品类别: 其它
年代: 2000年或以后

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
今天是虎年的第二天，在这里先给大家拜个年，祝大家虎年事业有成虎虎生威！生活快乐万事如意！
今天上班没什么事做，把年前撤下来的一套自动测温门的摄像头拆了，这是疫情那会装的，现在可能不是很重要了吧，所以它就下岗了。

现在给大家欣赏一下。

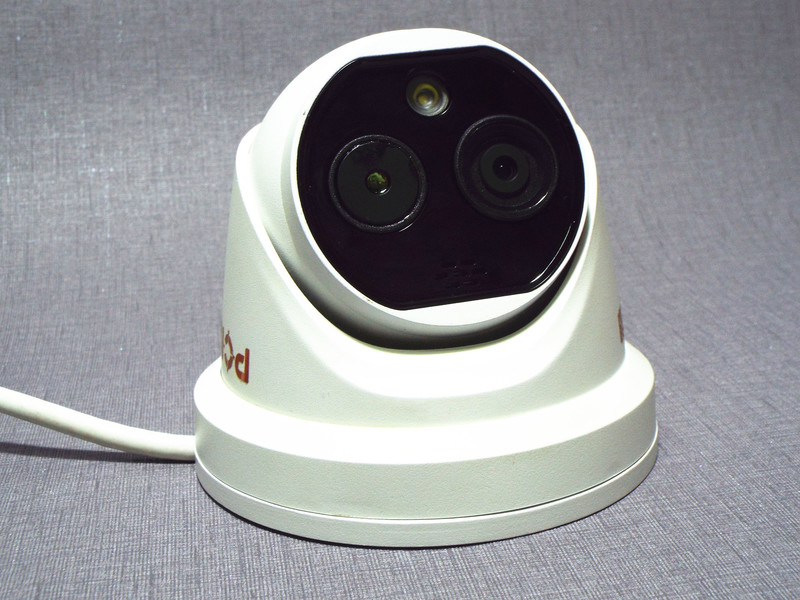

乍一看这就是一个半球摄像头，只不过在前端增加了一些探头，有温度传感器和金属探测传感器

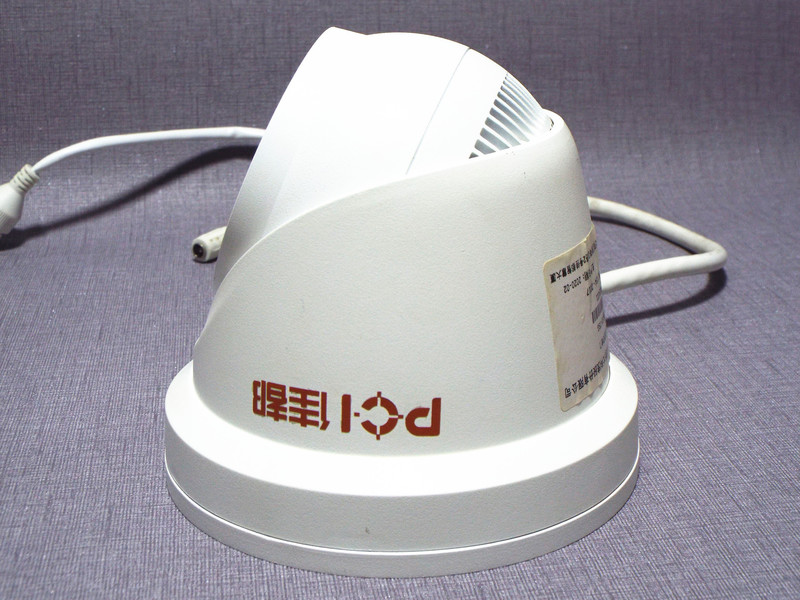

侧面标有佳都的logo，网上查了下，没有查到它的任何资料，只查到了这个公司是一个上市公司

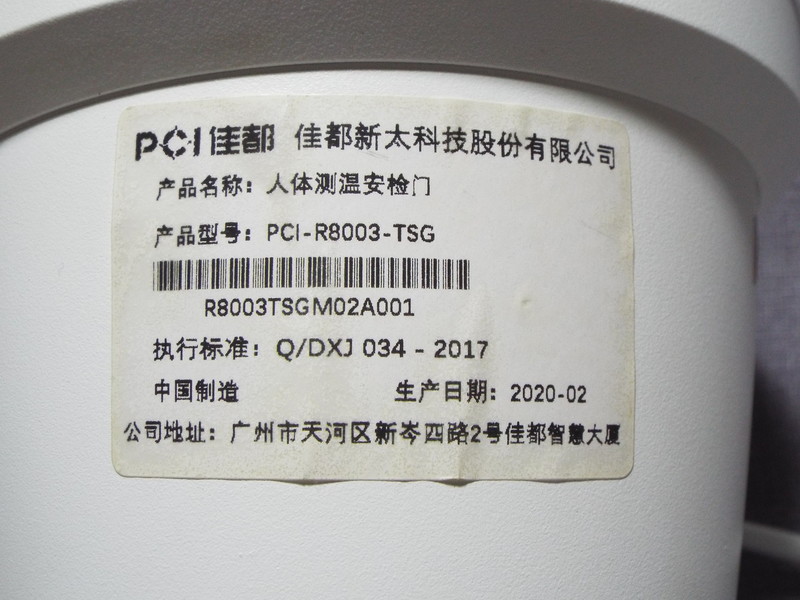

后面的铭牌，标有它的有关信息

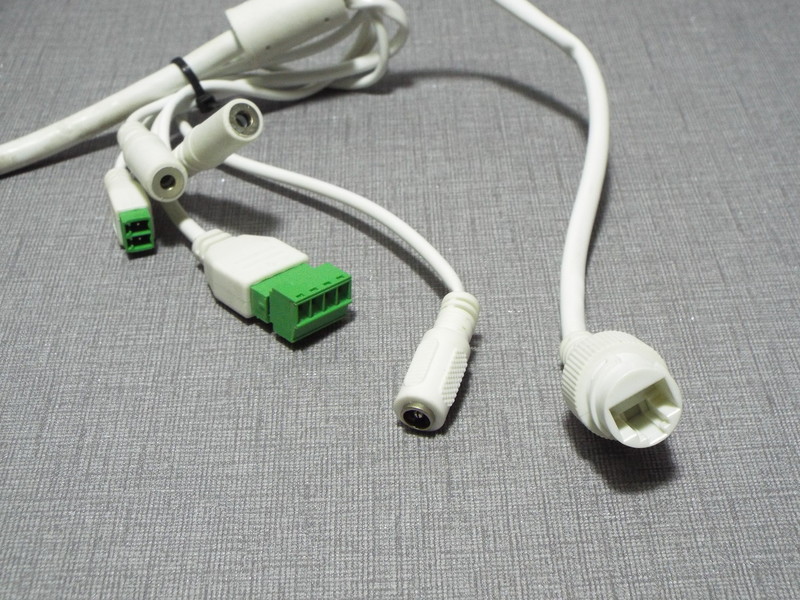

这些是接口，一个网口，是摄像头的，一个报警接口，一个485接口

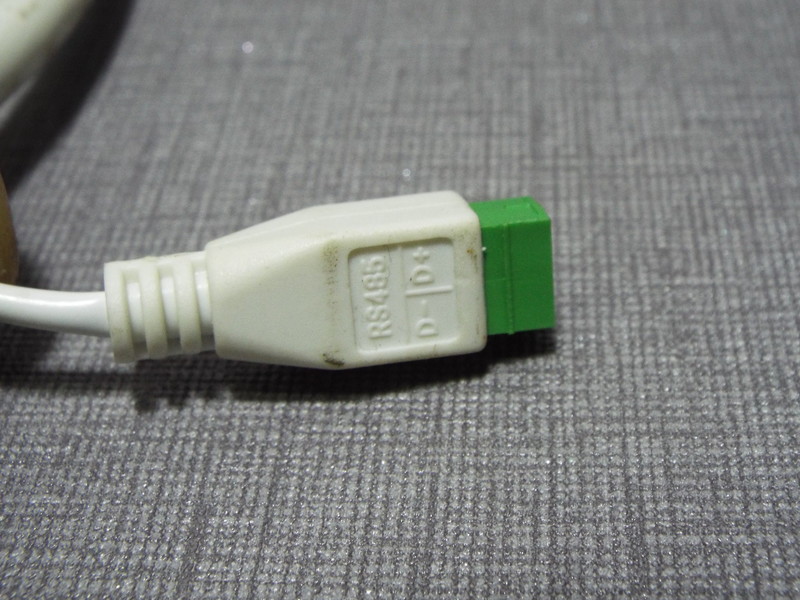

这是485接口

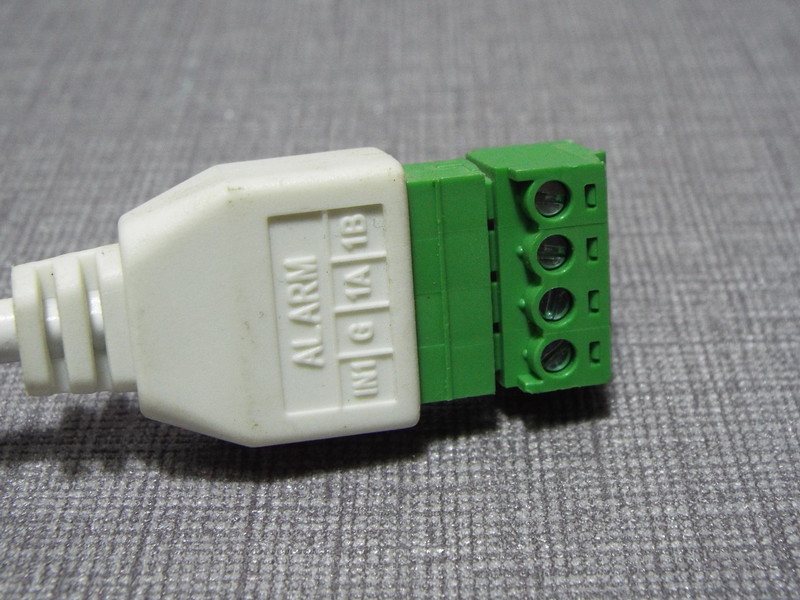

这是报警接口

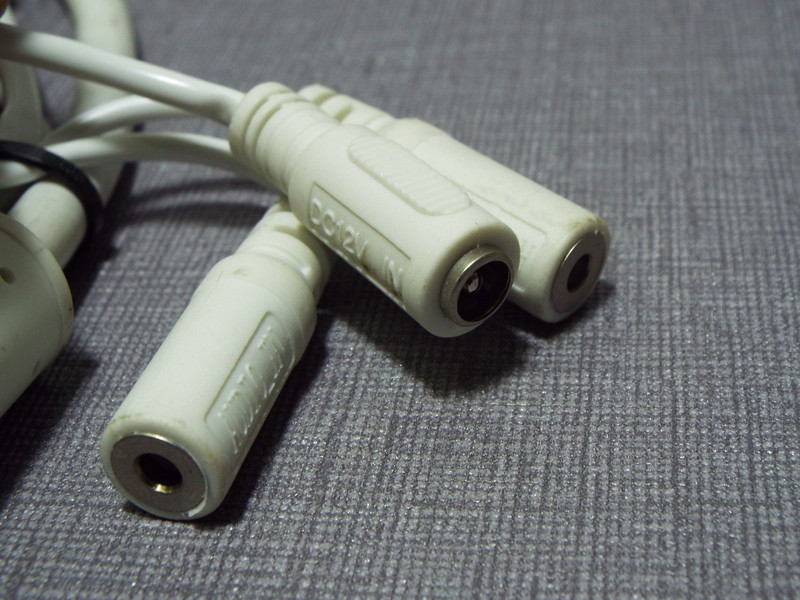

这是DC插口，一公俩母？应该不是，上面那个应该算是DC母头，是12V电源插口

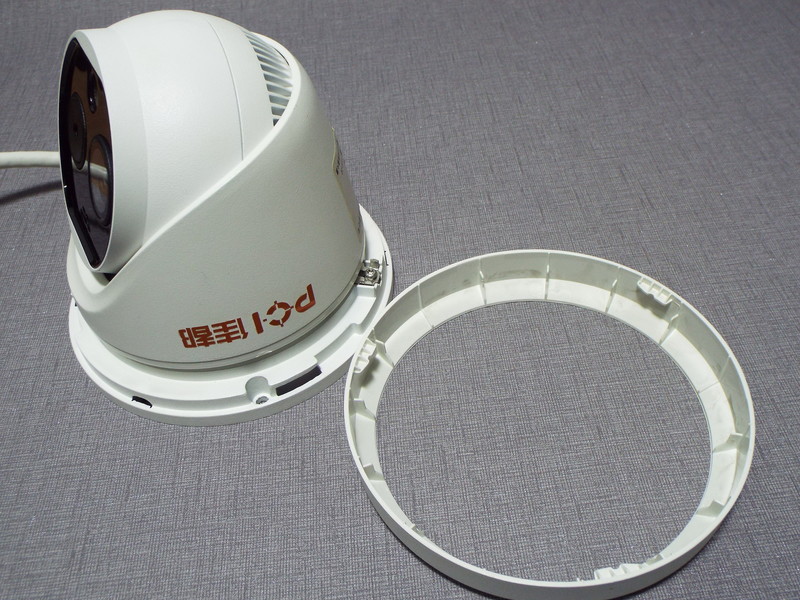

拆下装饰盖，这些跟拆摄像头一样

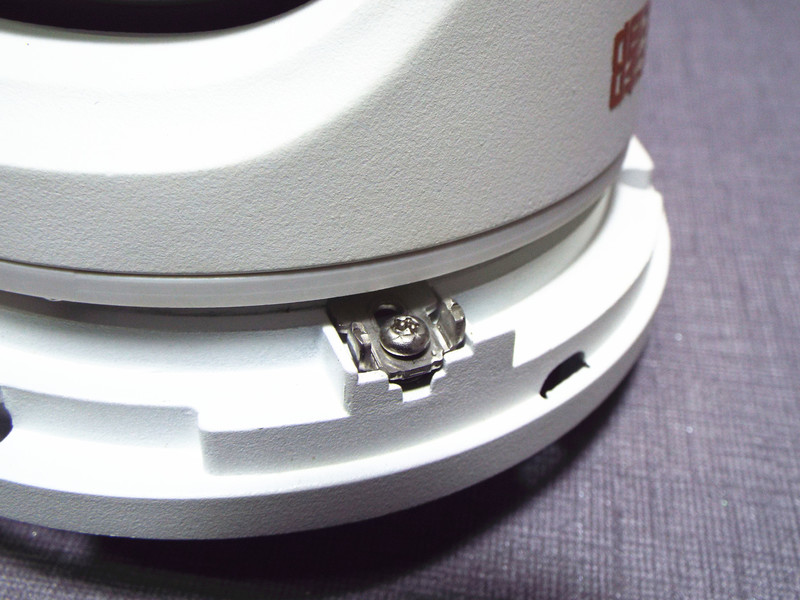

拆下固定旋转的螺丝

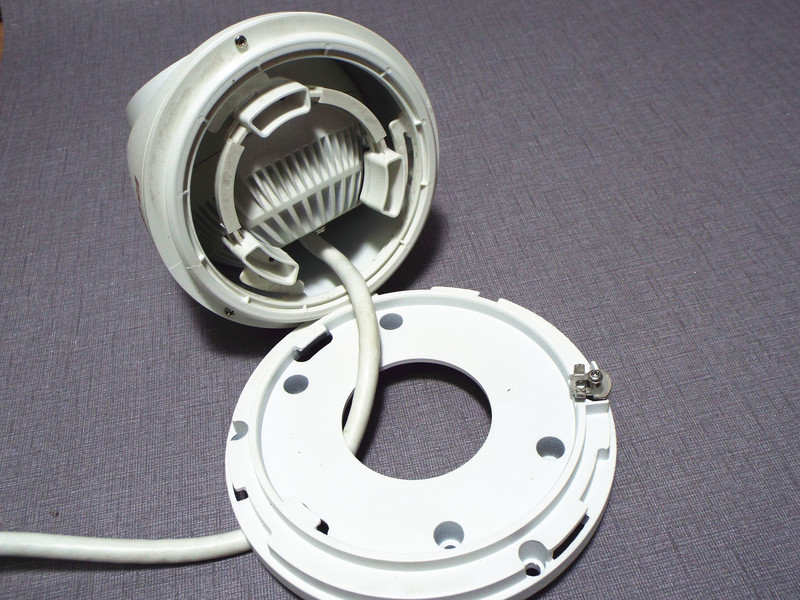

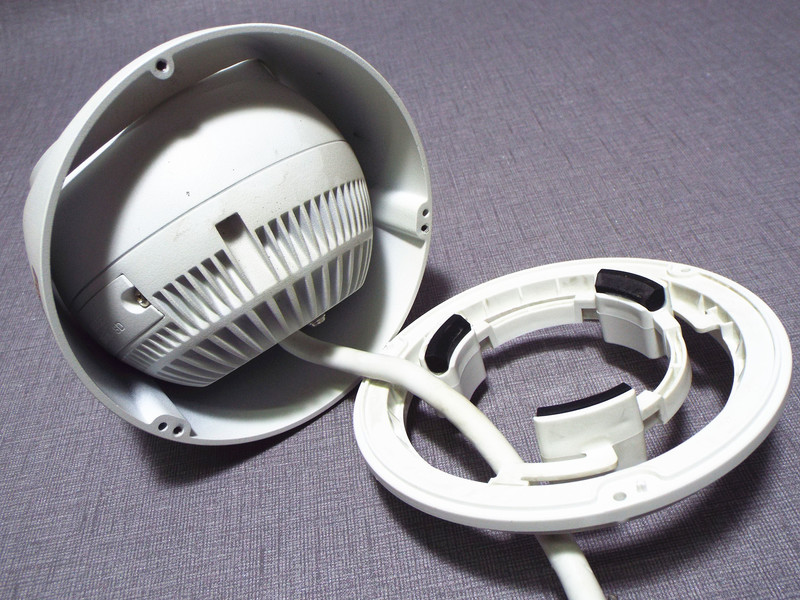

跟底座分开

收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（25）

佳维 楼主     数字精灵 2022-2-2 13:16:11
中间的滑环有三个螺丝固定，拧下后取下滑环就可以拿出半球头了

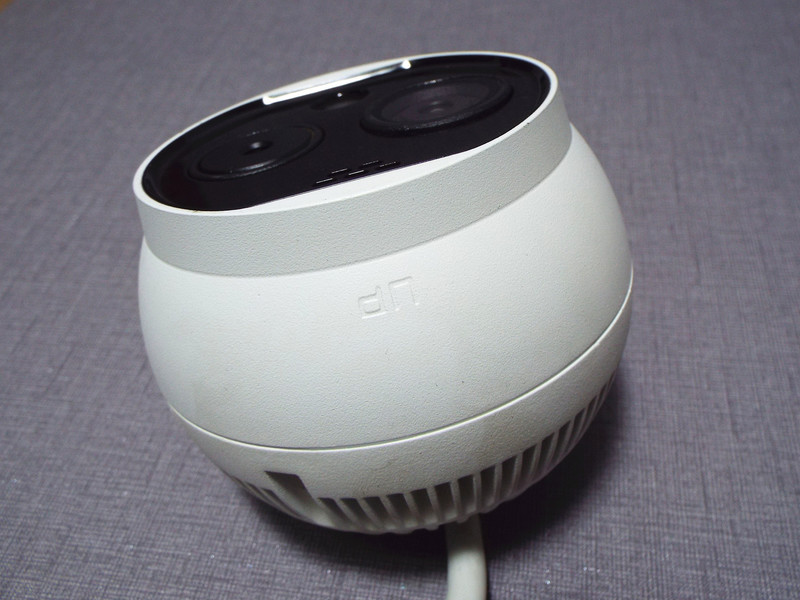

这是半球头

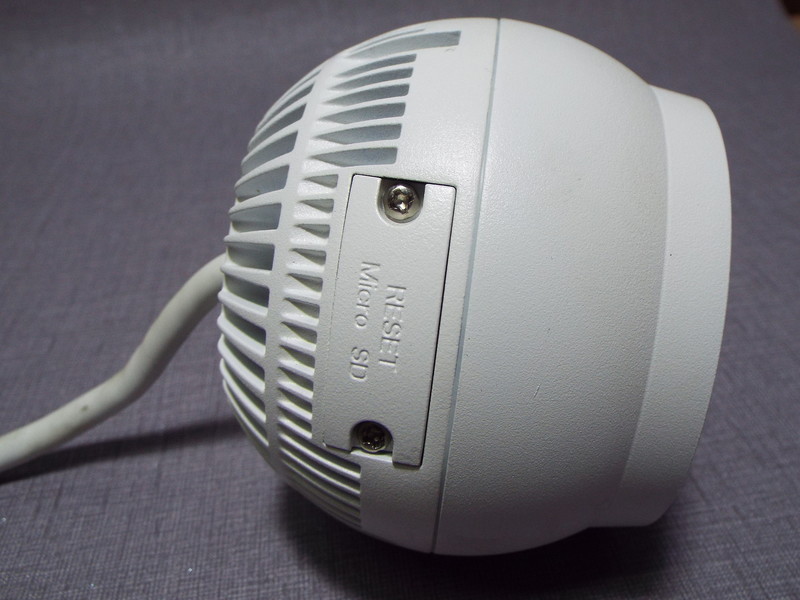

半球头的侧面还有一个压盖，是TF卡的

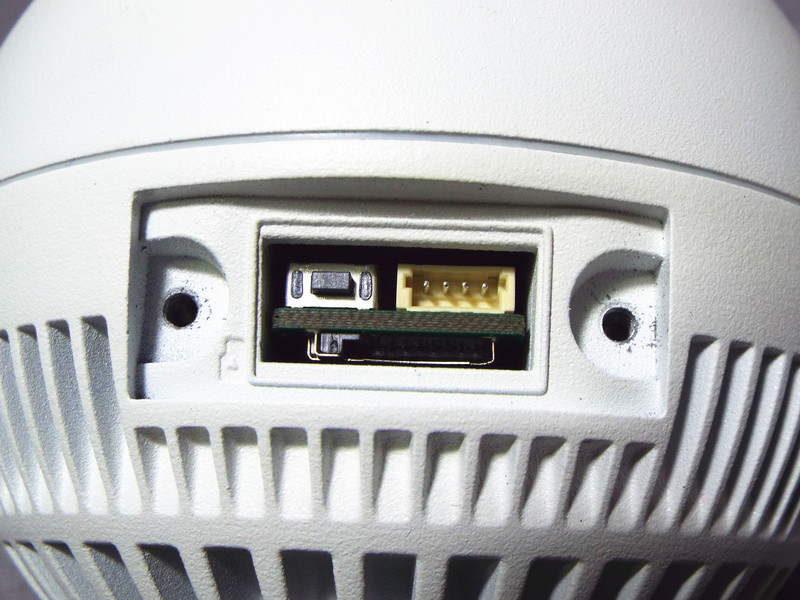

打开后发现还有一个按键和一个接口

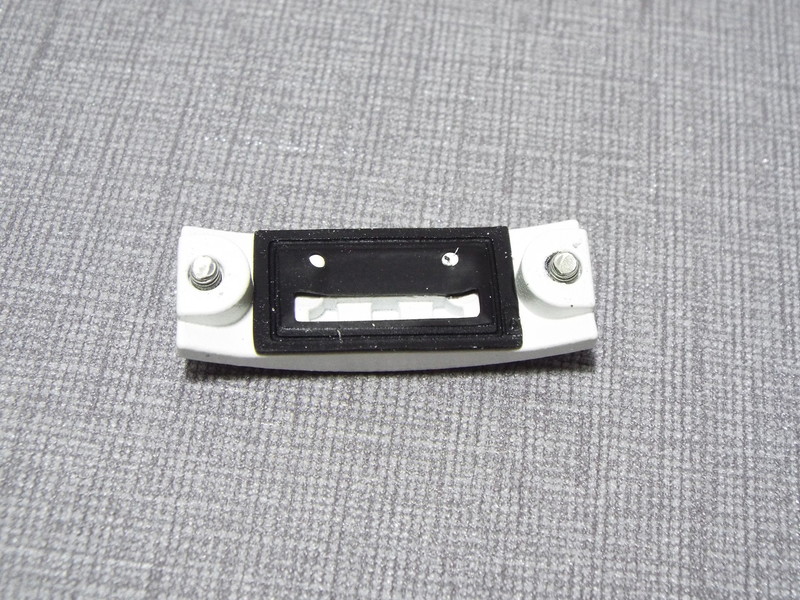

取下的压盖

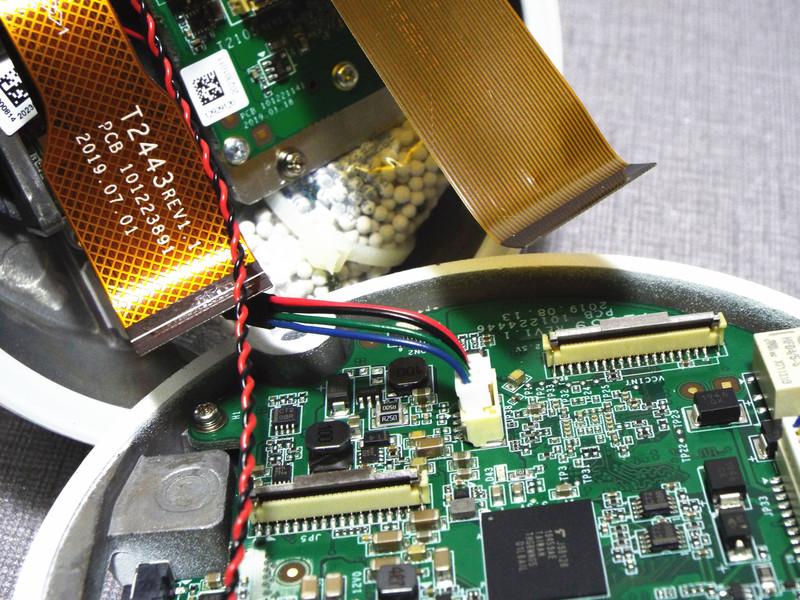

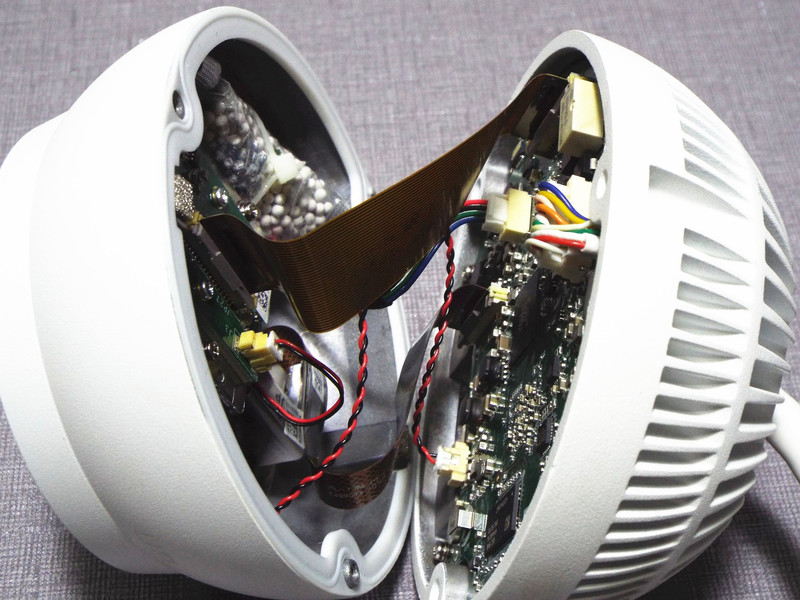

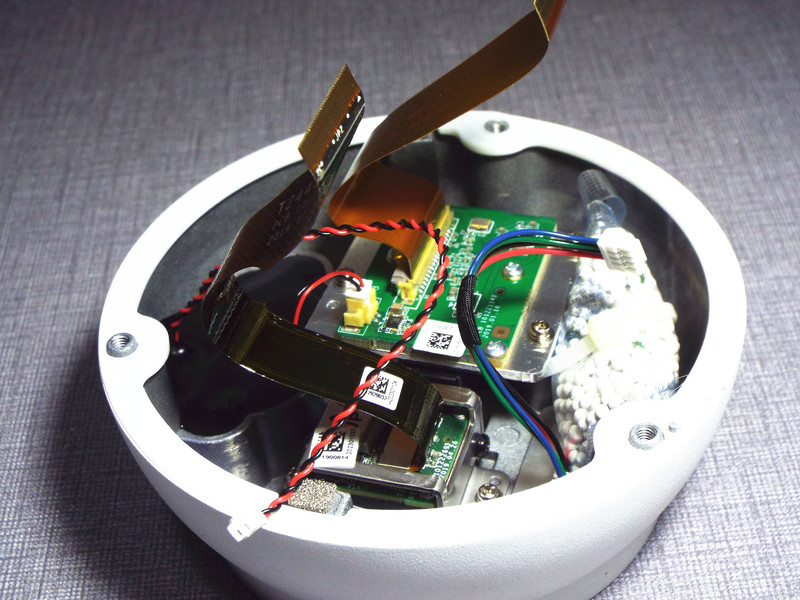

拧开三颗半球螺丝，分开前后盖，里面是两部分，用软排线连接，还有两组电源线


取下排线，拔下电线端子


后半部分

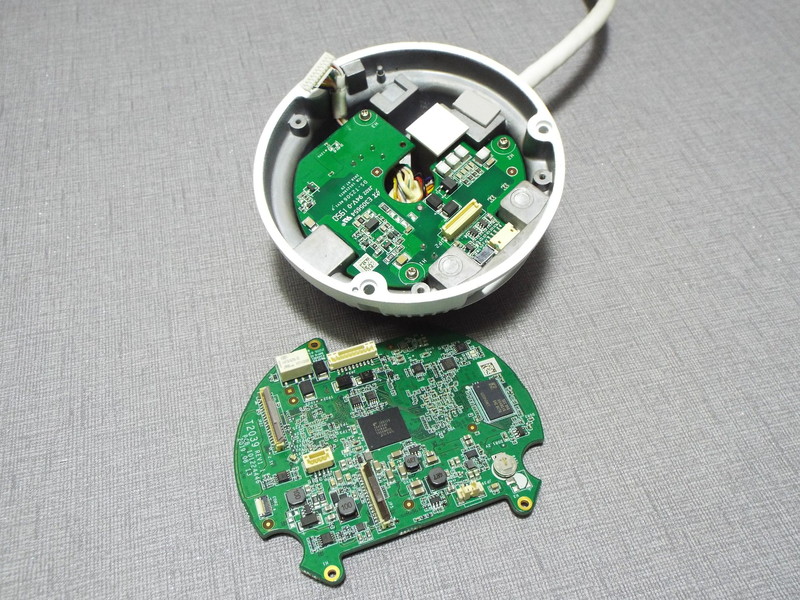

查下后半部分的pcb板，发现里面还有一块

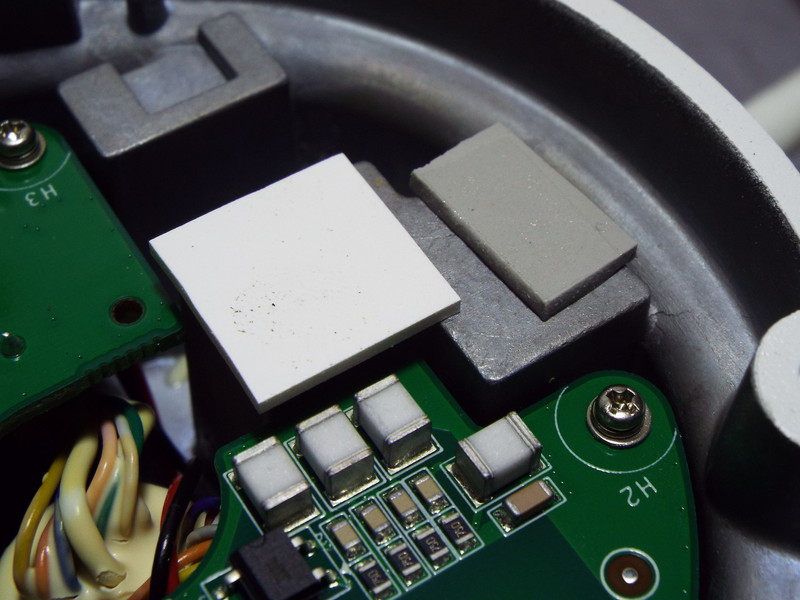

两块导热胶贴，贴在铝制外壳上，帮助散热

2022-2-2 13:16:11 回复
佳维 楼主     数字精灵 2022-2-2 13:21:15

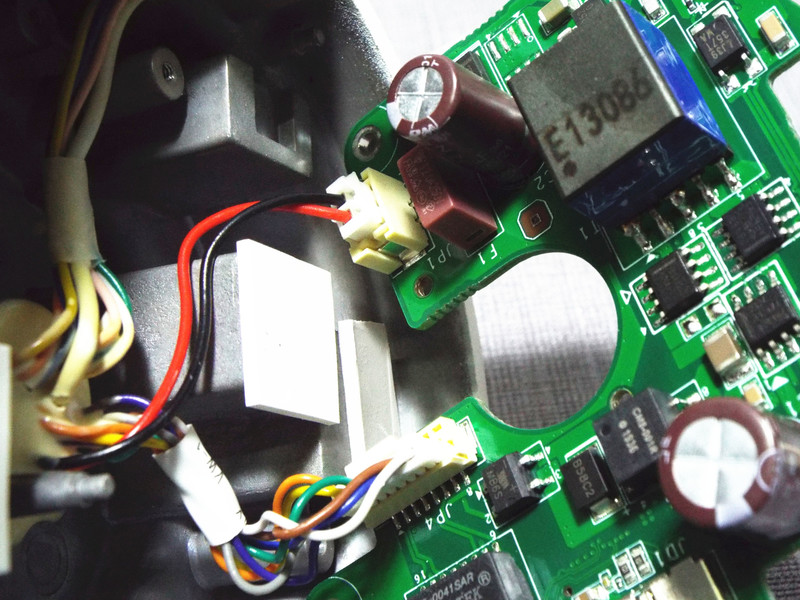

这是第二块PCB板背面，有电源线和网线接口端子

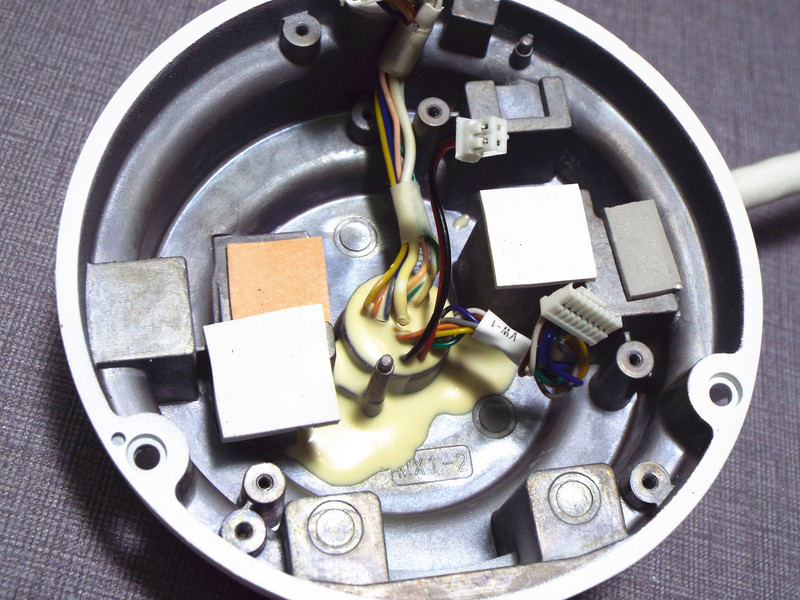

后部外壳，共四片导热帖，铝制外壳质量和做工不错，比较精致和厚实

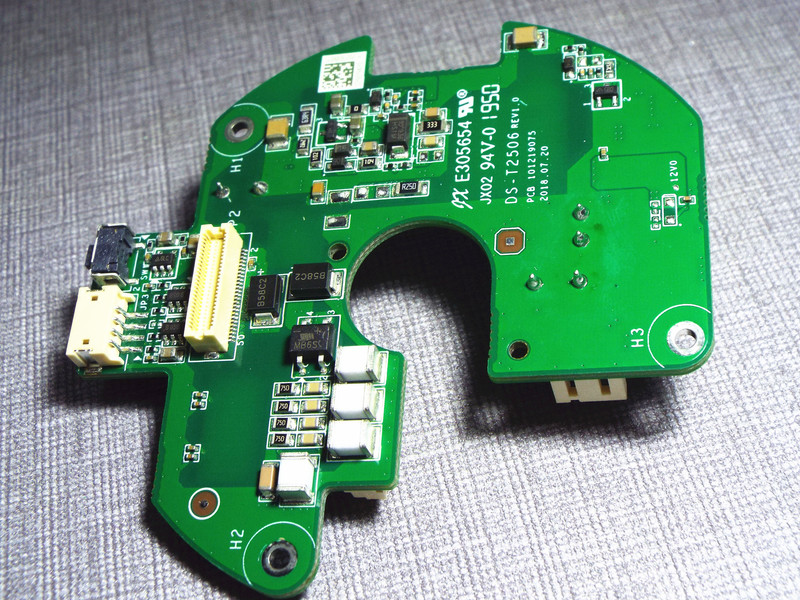

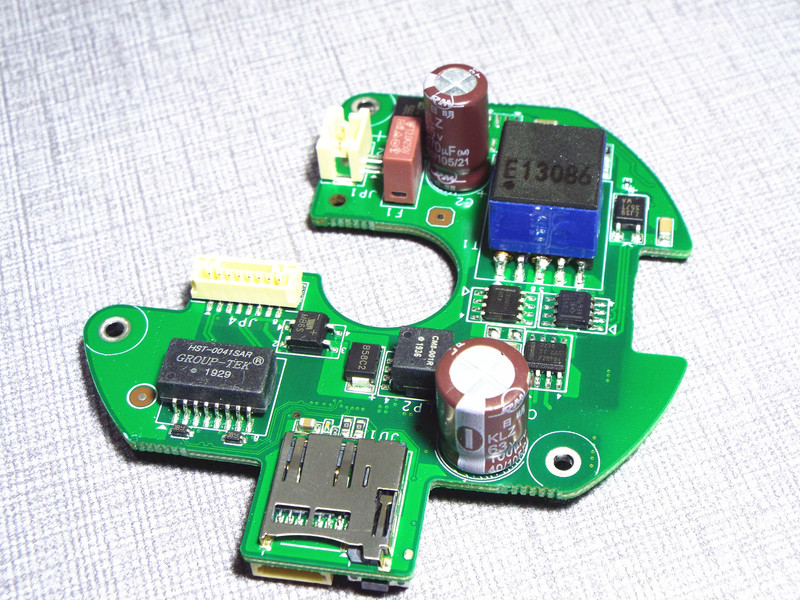

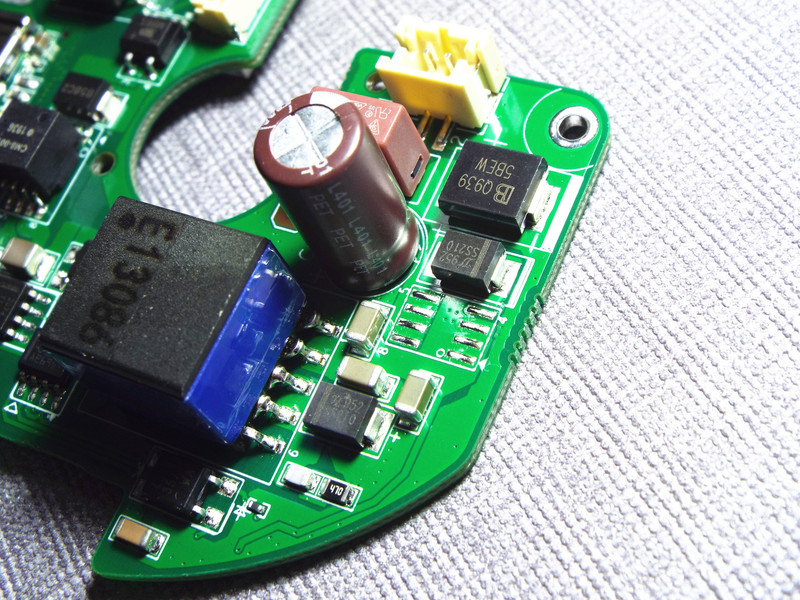

下面的PCB板

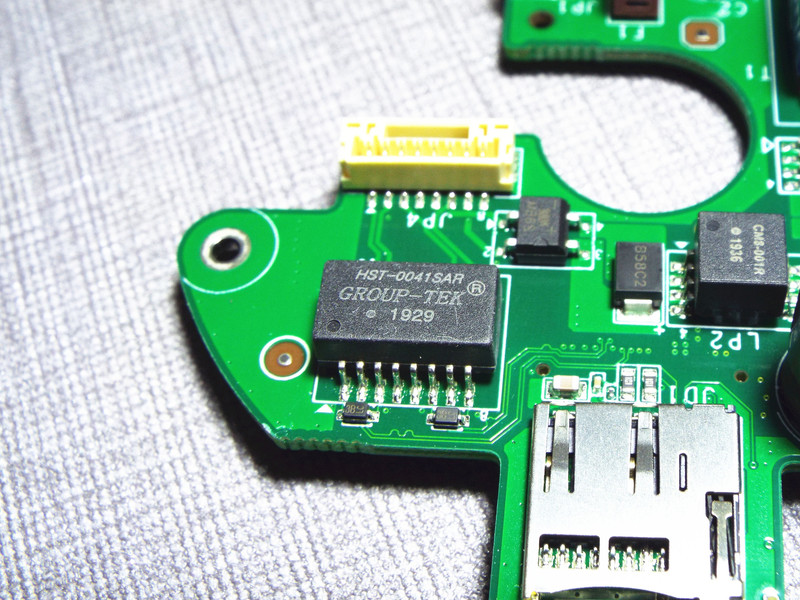

hst-0041sar网络隔离变压器和TF卡座

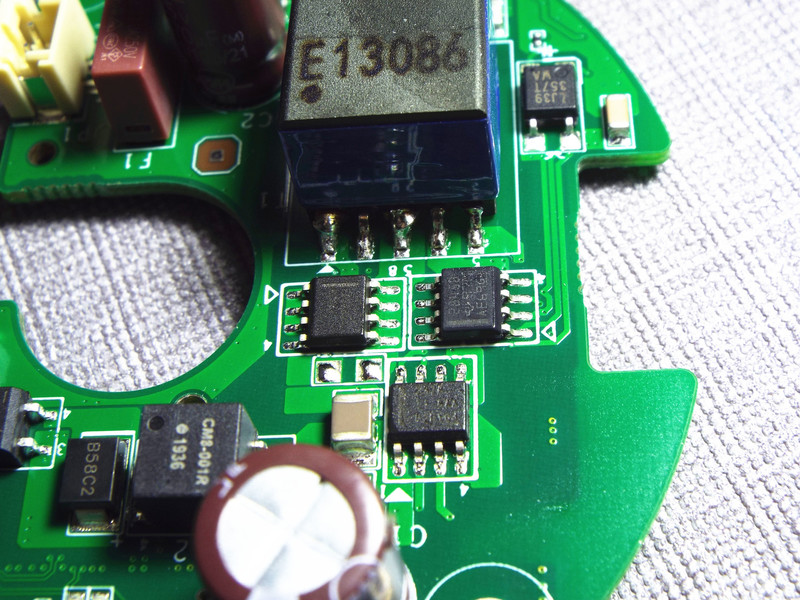

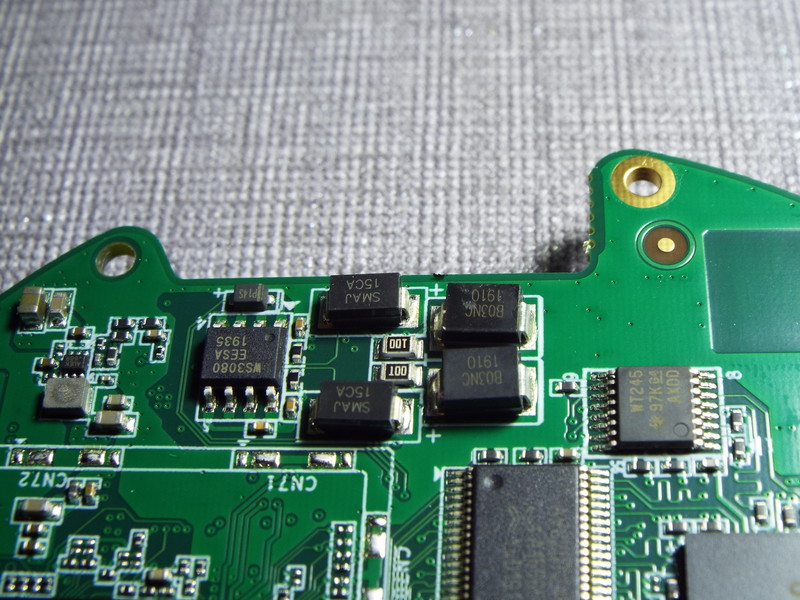

三颗8脚芯片


这里还有一个空位，不知给谁留的


PCB反面

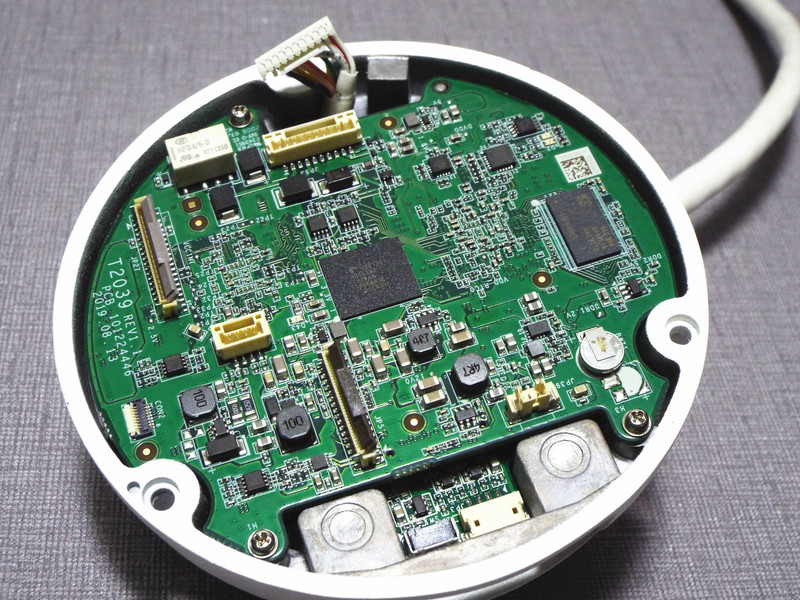

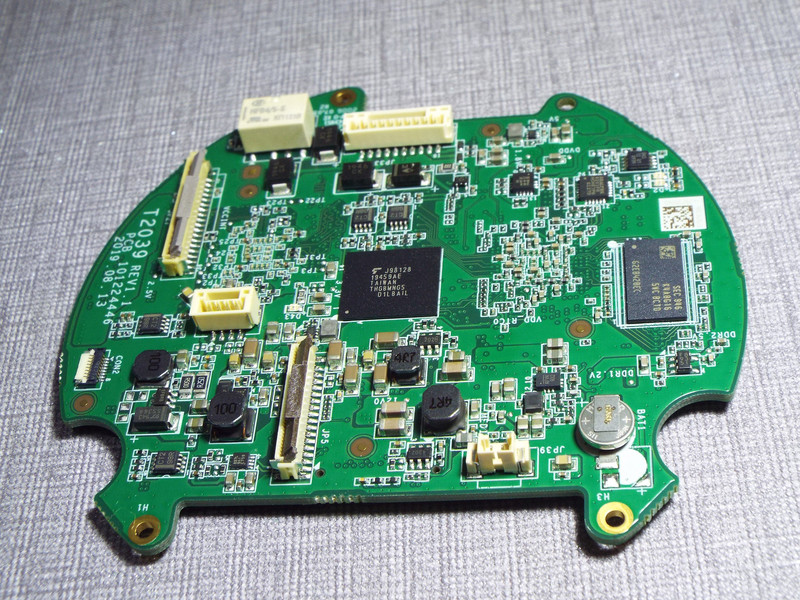

后盖上的第一块板

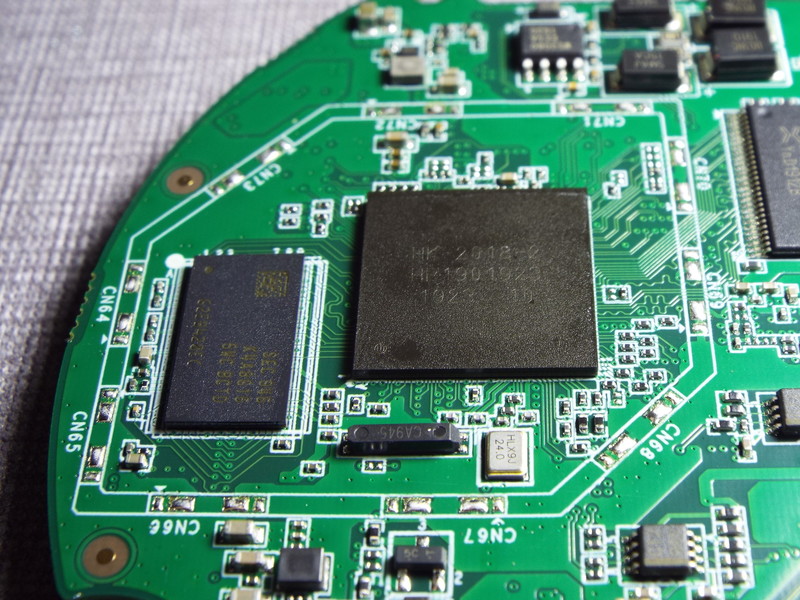

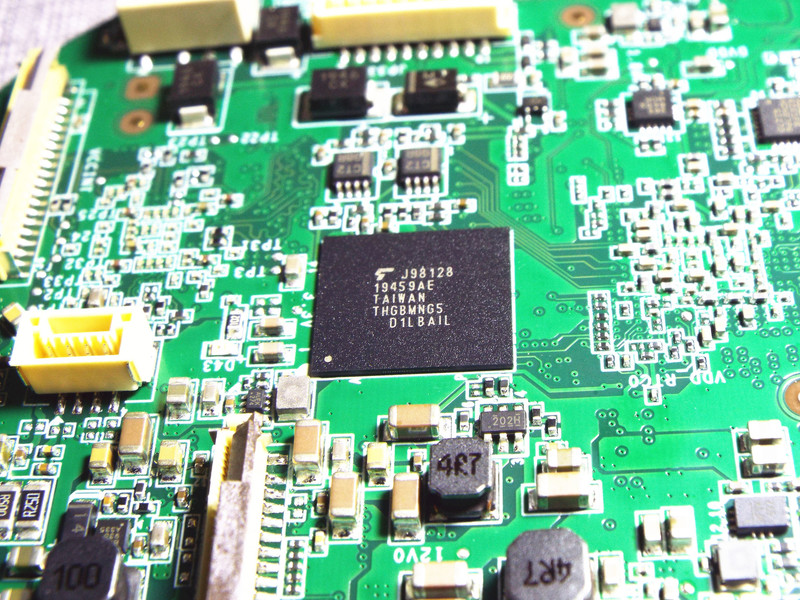

THGBMDG5D1LBAIL
台湾MEMORY 4Gb存储芯片

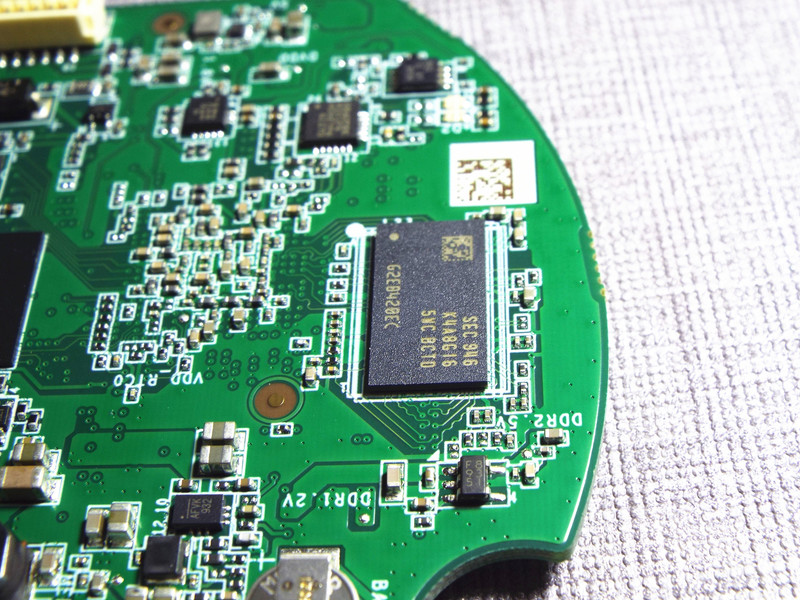

K4A8G165WC-BCTD
8GB DDR4 存储器

2022-2-2 13:21:15 回复
佳维 楼主     数字精灵 2022-2-2 13:33:57

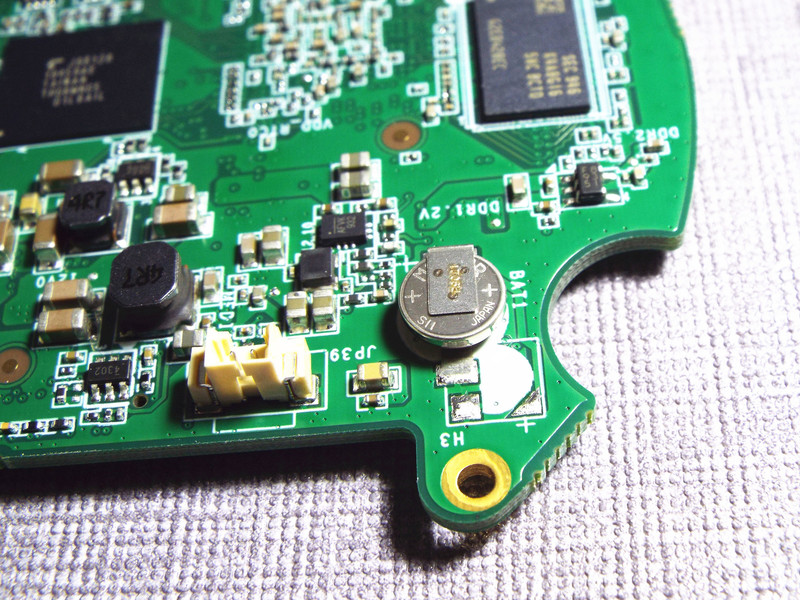

板载电池

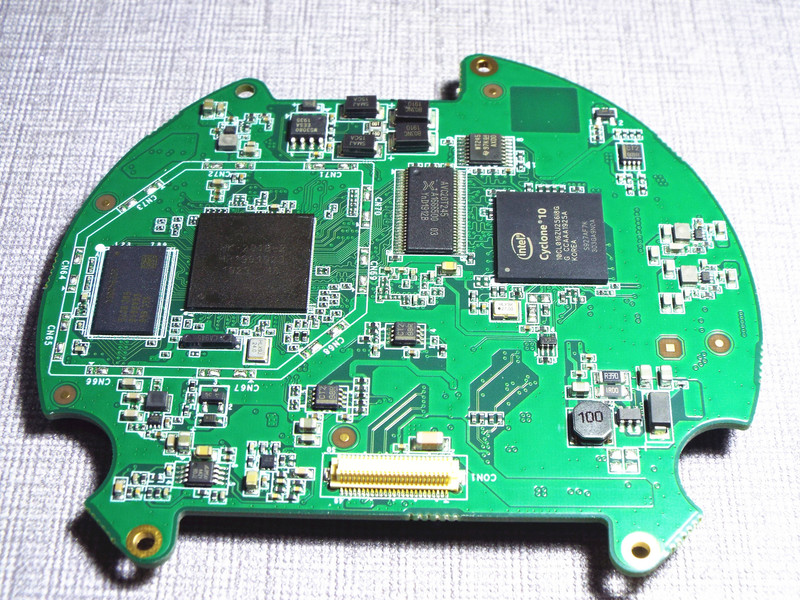

第一块板的另一面，好多的芯片

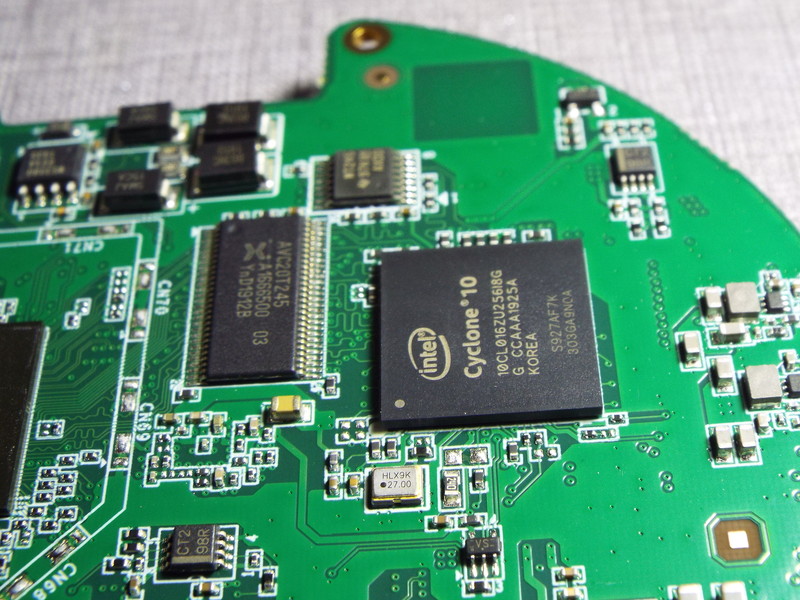

10CL016ZU256I8G
现场可编程门阵列



半球头的前半部分


拆下传感器


头上有密封圈，并且涂了一些绿色的油脂

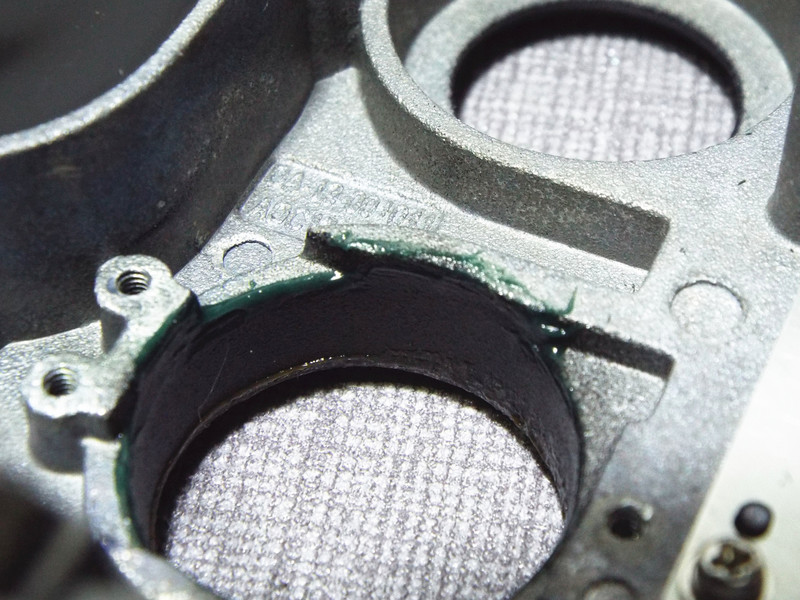

从这里也能看到油脂，不知是器什么作用


传感器的前端

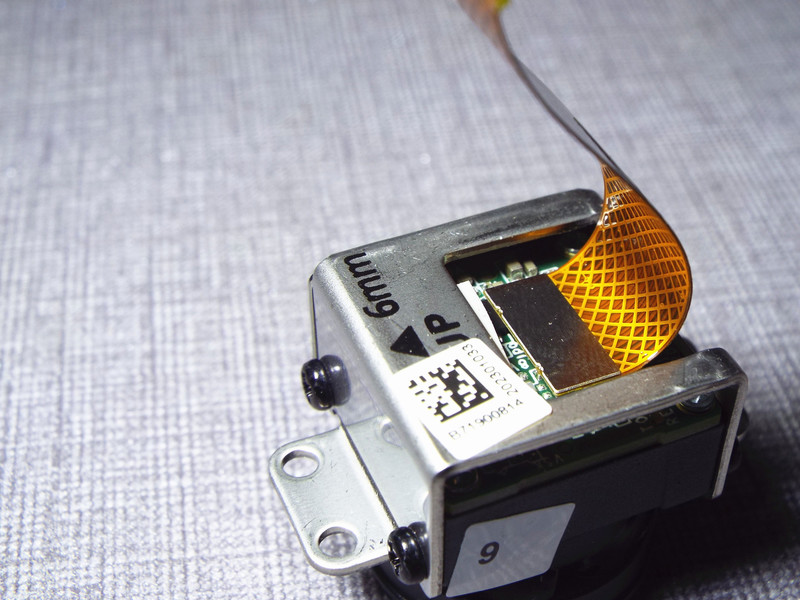

传感器的后端，标有向上的符号和一个6mm标注

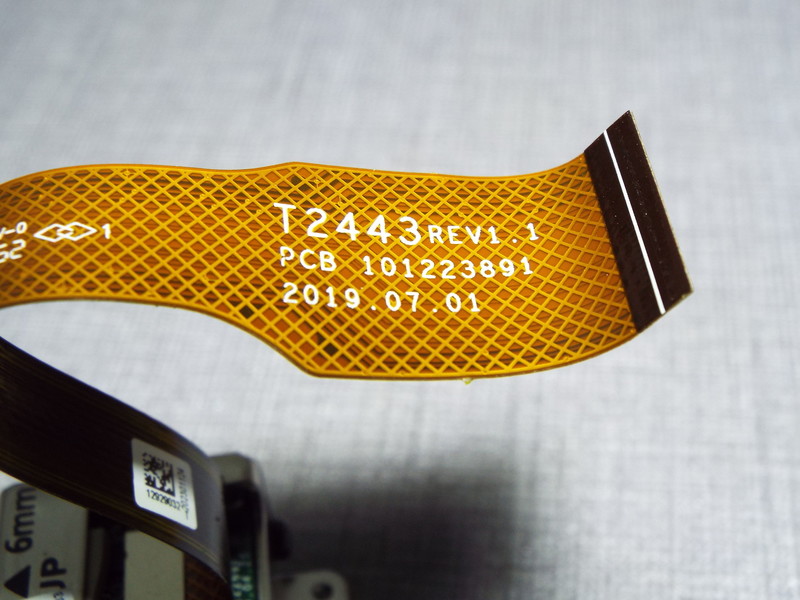

传感器的排线号

2022-2-2 13:33:57 回复
佳维 楼主     数字精灵 2022-2-2 13:40:08

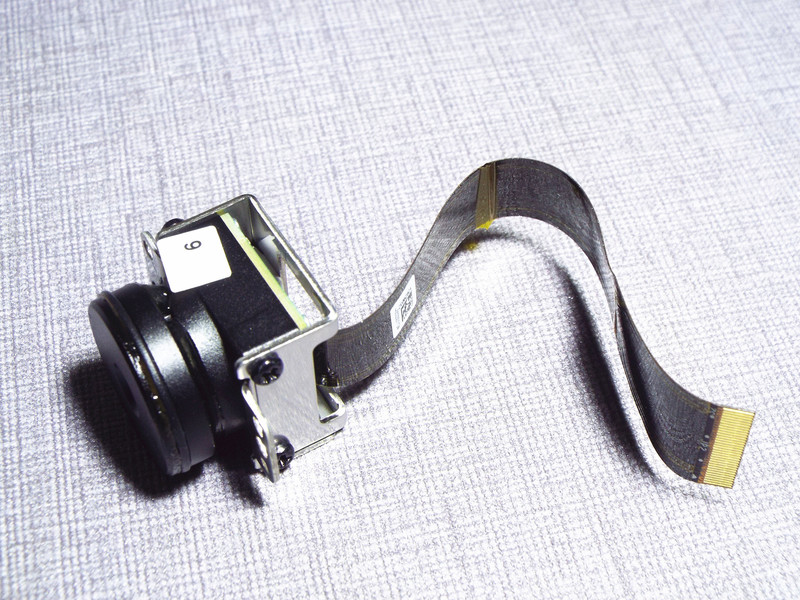

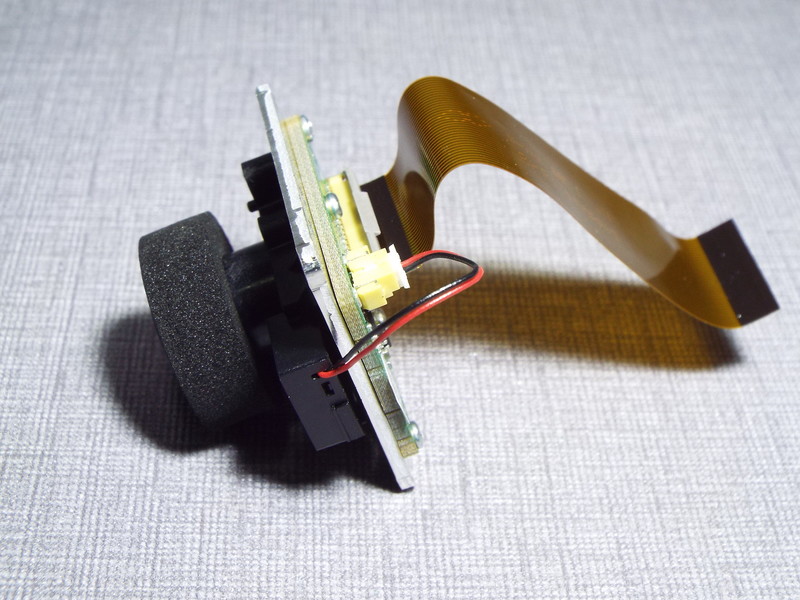

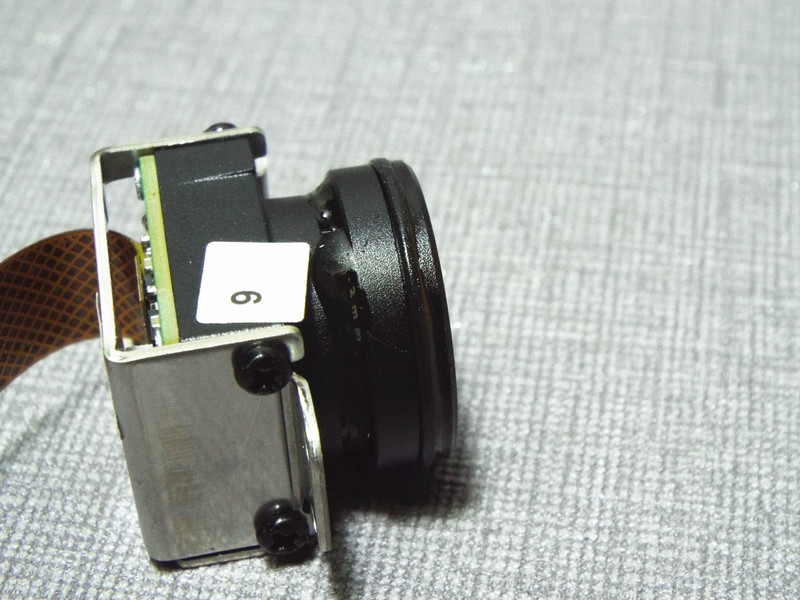

摄像头组件

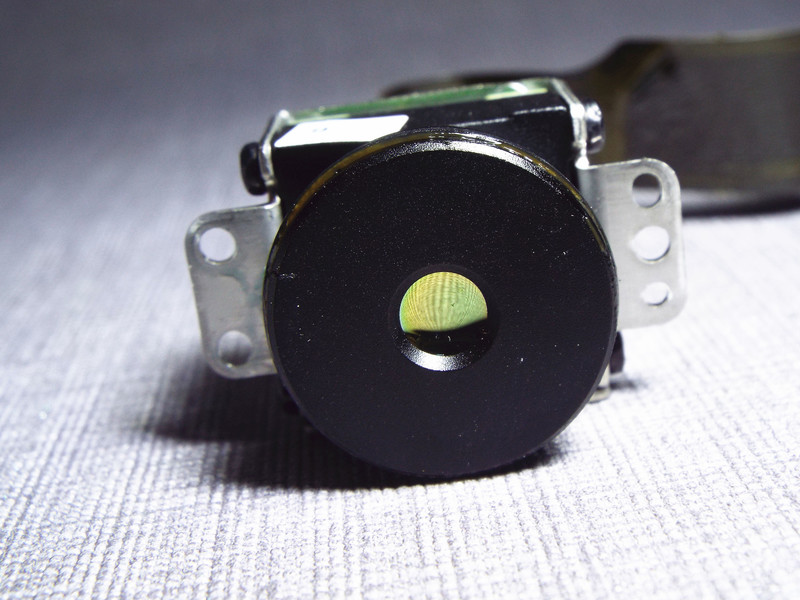

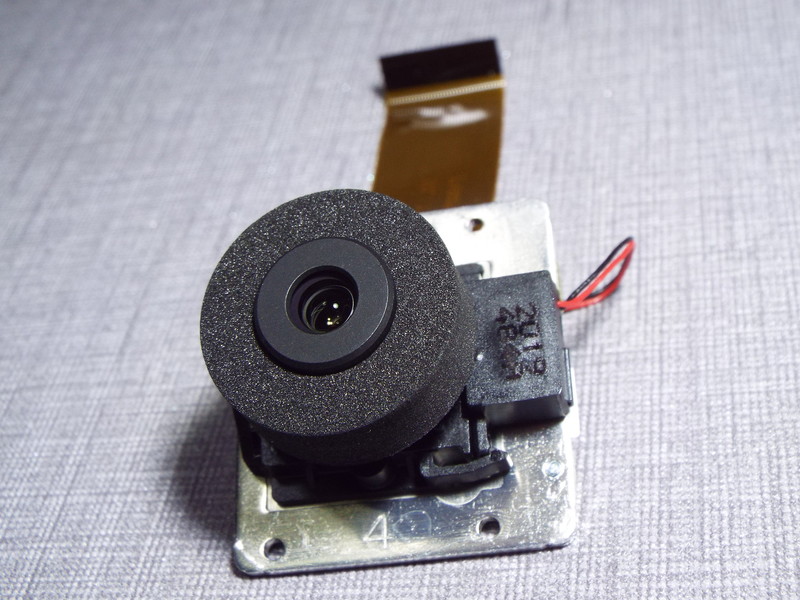

摄像头正面，套有一个海绵圈，带有电源线的是红外虑光片机构

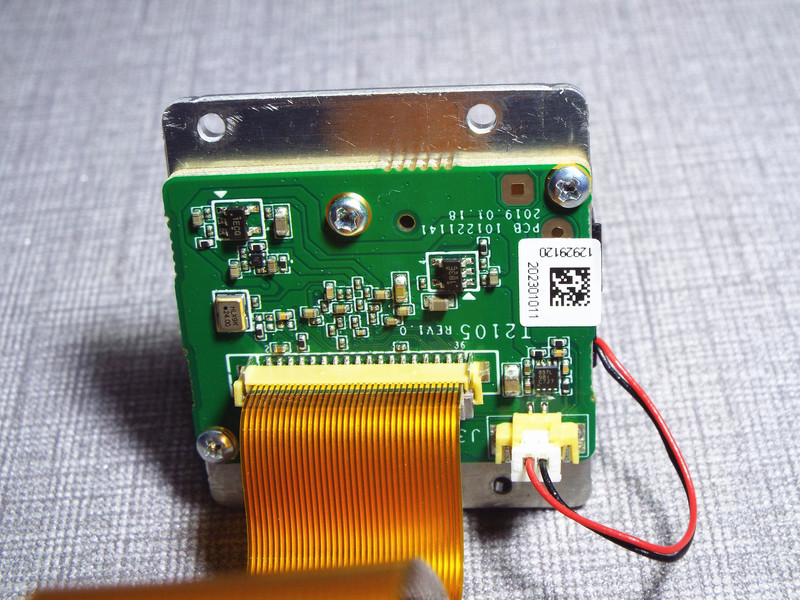

摄像头板

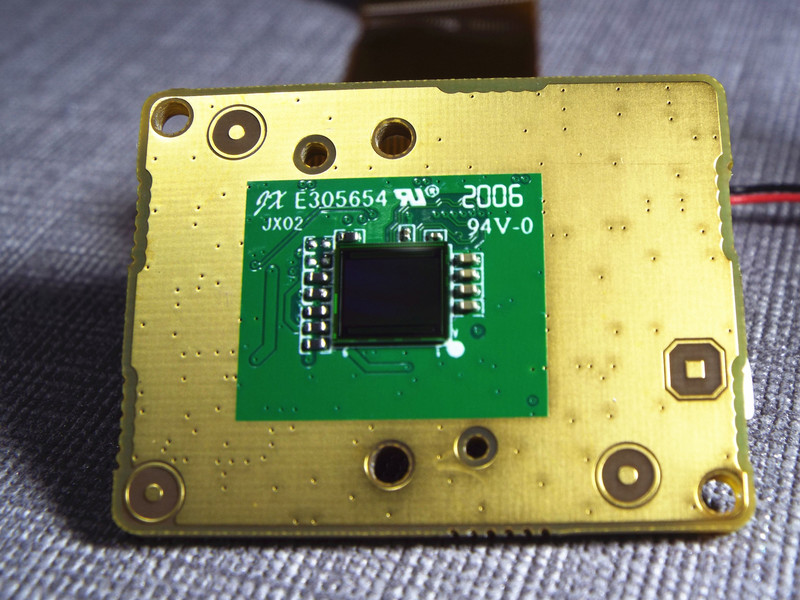

取下镜头，中间是图像传感器


这是镜头

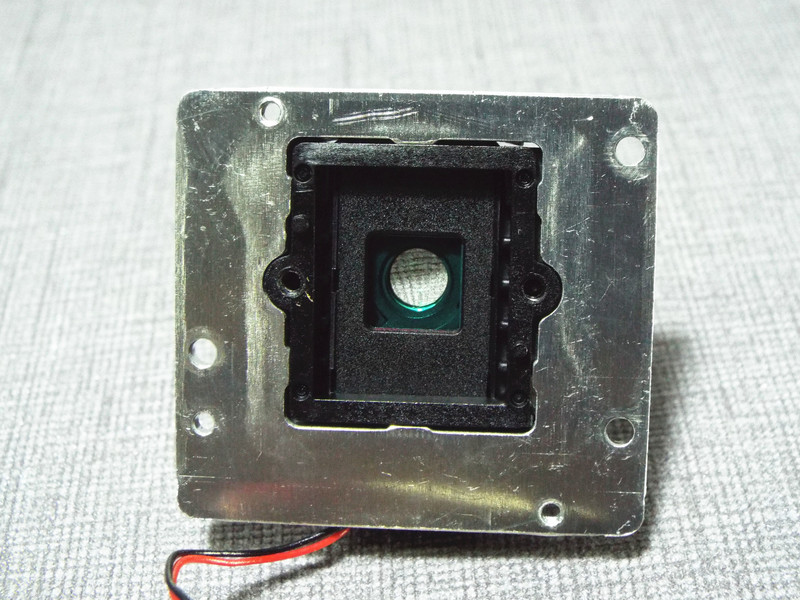

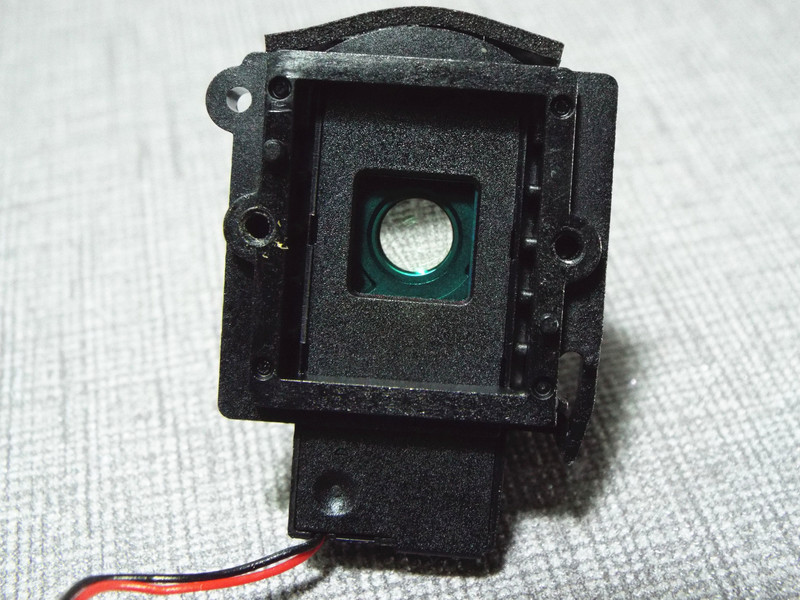

去下镜头的固定板

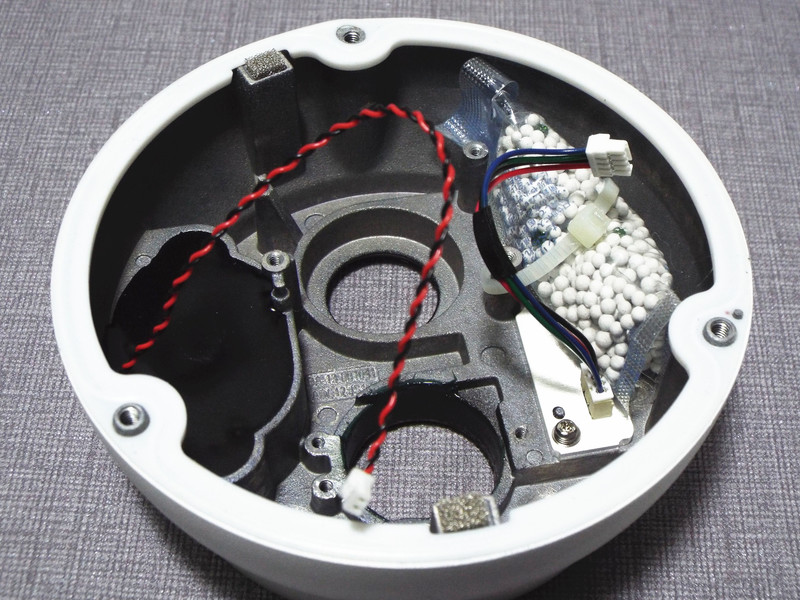

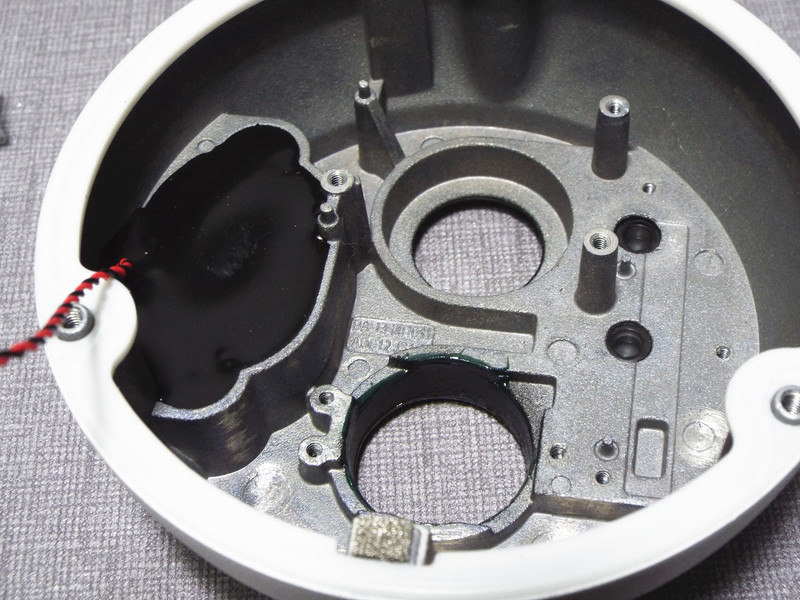

半球前端，有一包吸湿剂

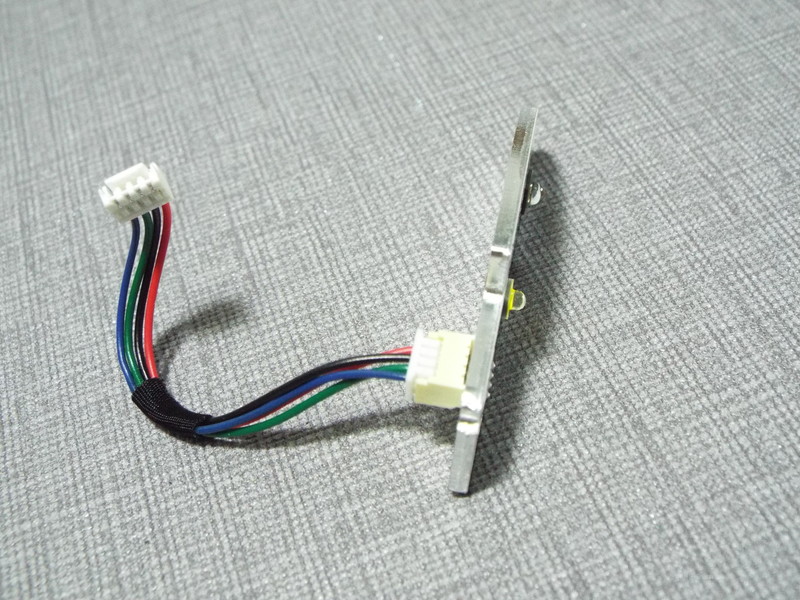

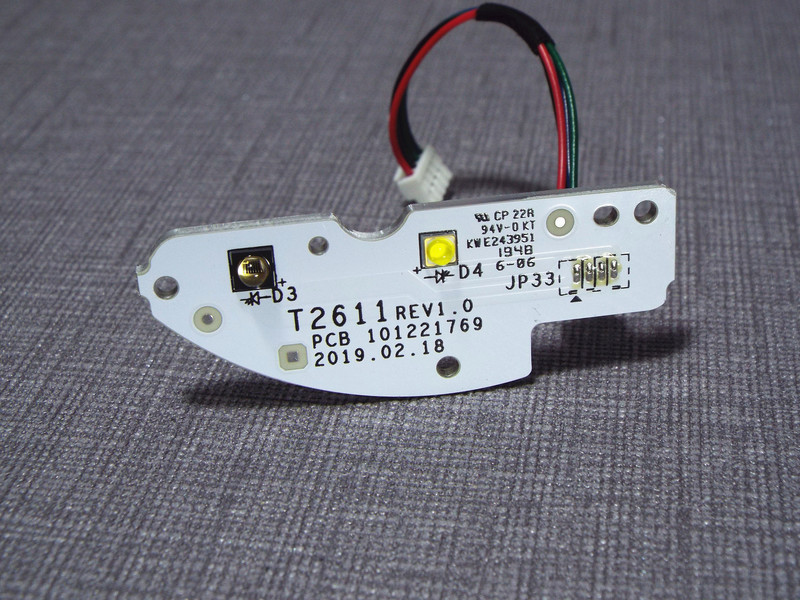

拆下发射接收对管板


看一下发射接收对管


还有一个传感器，使用黑色硅胶封住的，不能拆开了

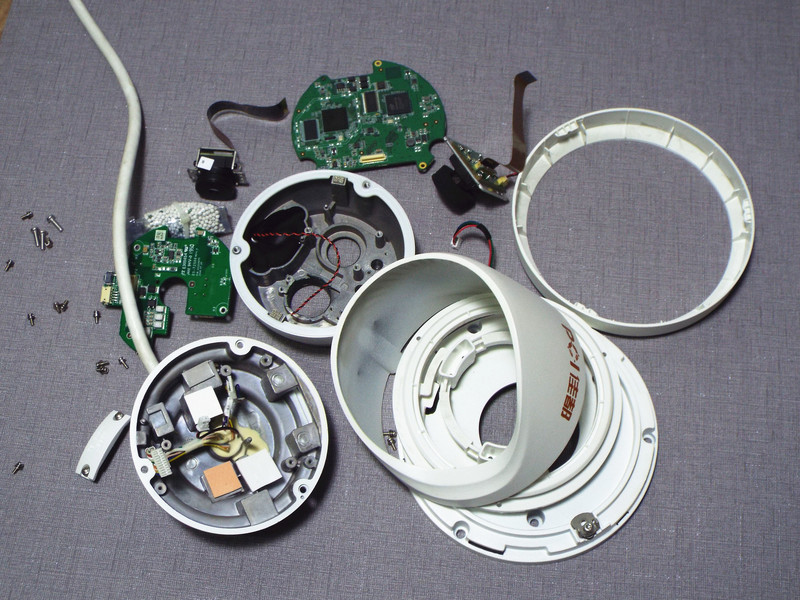

这就是全家福

2022-2-2 13:40:08 回复
勇闯沙滩 数字大神 2022-2-2 13:42:42
这东西换代太快，有一堆口不对，没发用。
2022-2-2 13:42:42 回复
佳维 楼主     数字精灵 2022-2-2 13:54:51
勇闯沙滩 发表于 2022-2-2 13:42
这东西换代太快，有一堆口不对，没发用。

这东西也就是应疫情而生，这些口应该可以用的
2022-2-2 13:54:51 回复
