BSIDE X2三模式红外测温万用表拆解与评测

由于工作需要，有时需要测一下空调温度，想买个小点的红外测温仪，方便携带，于是逛了一下某宝，发现了这款带有红外测温的万用表，感觉应该挺适合的，既可以做万用表又可以做红外测温仪，工作的时候就不用带很多表了，所以果断拍下。
下面就分享给大家，供参考。

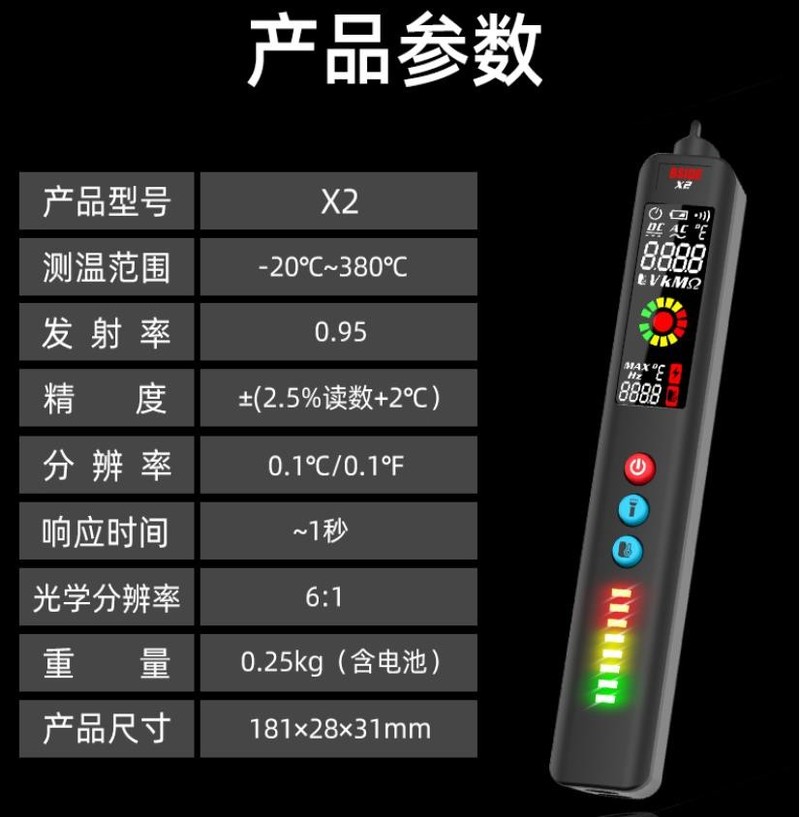

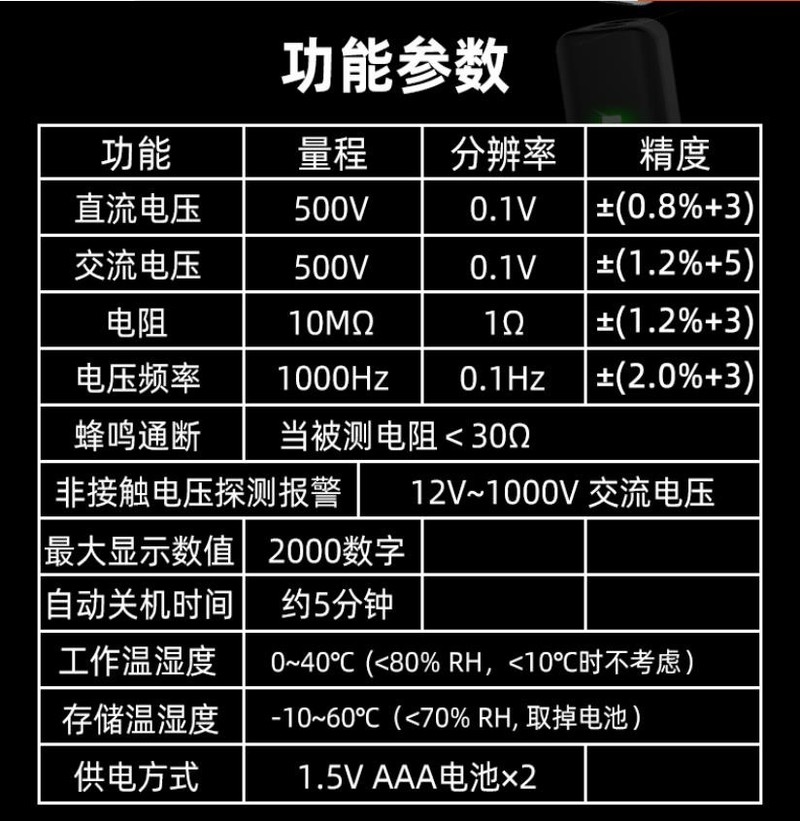

开箱之前先看一下商家宣传的参数信息




一、开箱及外观展示

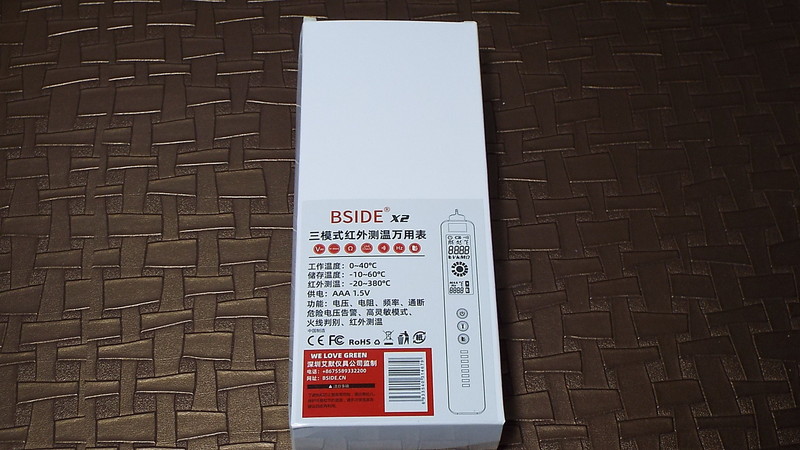

白色的纸盒简简单单，下部贴了一片不干胶纸铭牌

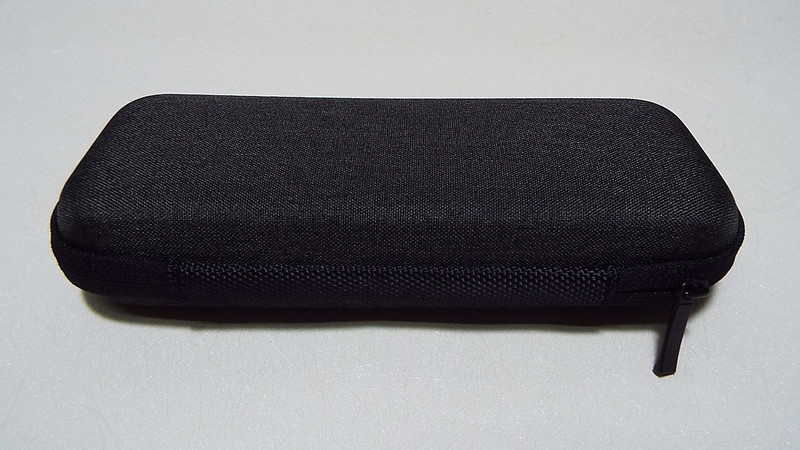

包装盒里有一个收纳盒，强度不错，挺硬的

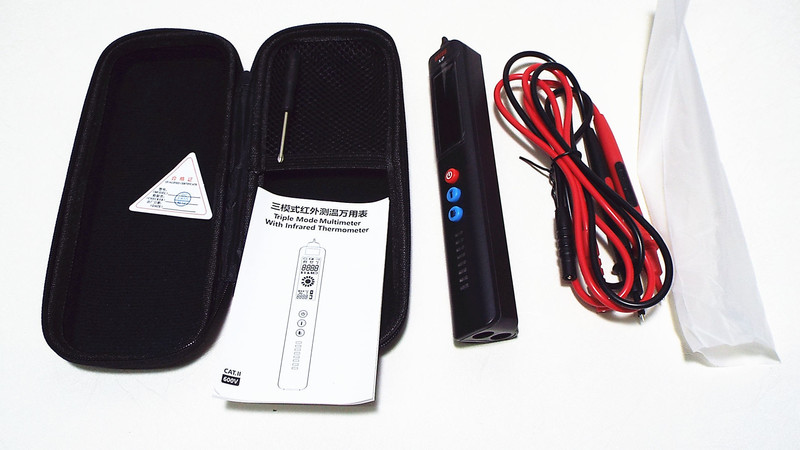

收纳盒里的仪表、表笔、合格证和使用说明书


这就是合格证，感觉有也罢无也罢

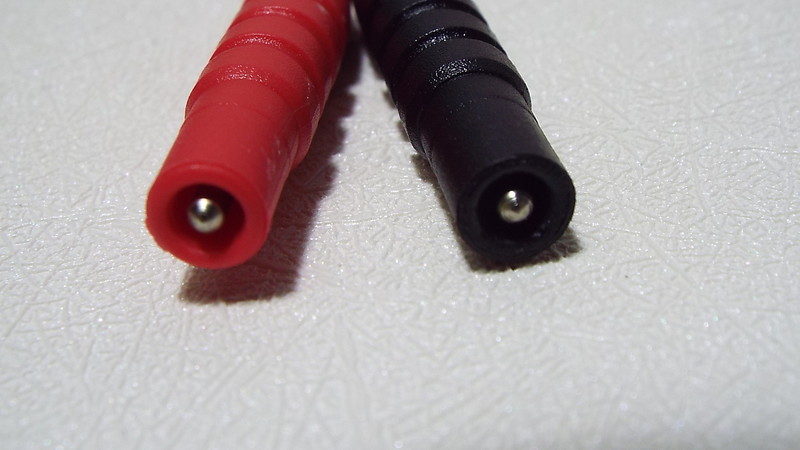

表笔的插头，不是通用插头，问了一下客服，坏了怎么办，说：他们那里有。这就很不方便了

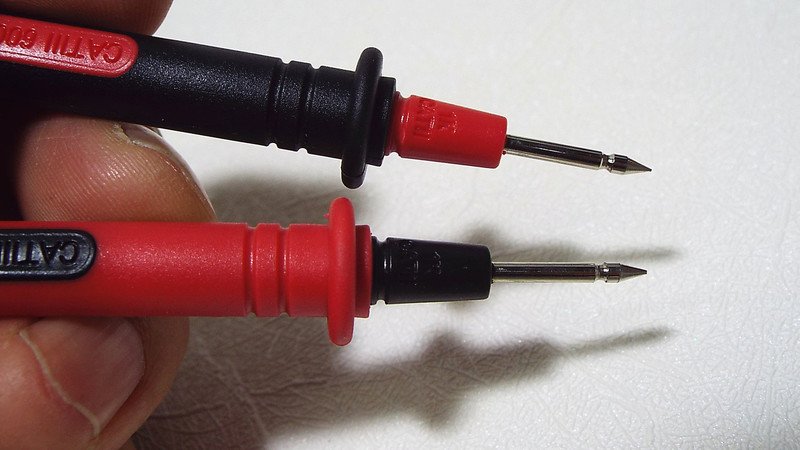

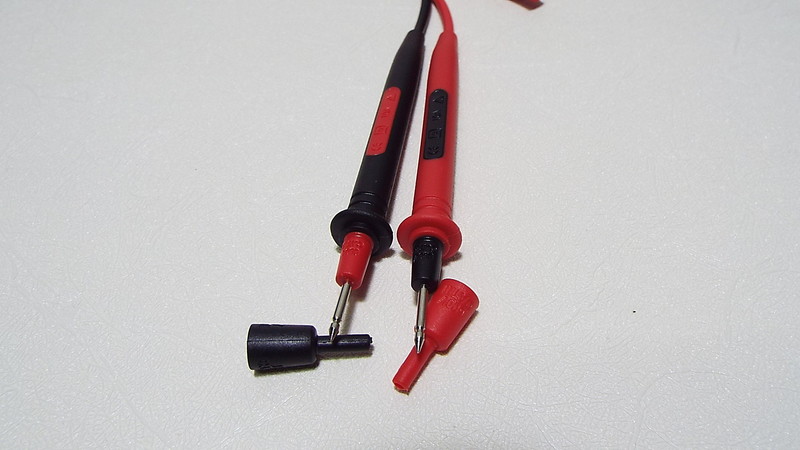

拔下表笔的保护套，顿时大反胃口，黑表笔前端是红的，红表笔前端是黑的


平时测试时习惯看一下表笔，并且大多看的是前端，很容易混淆。

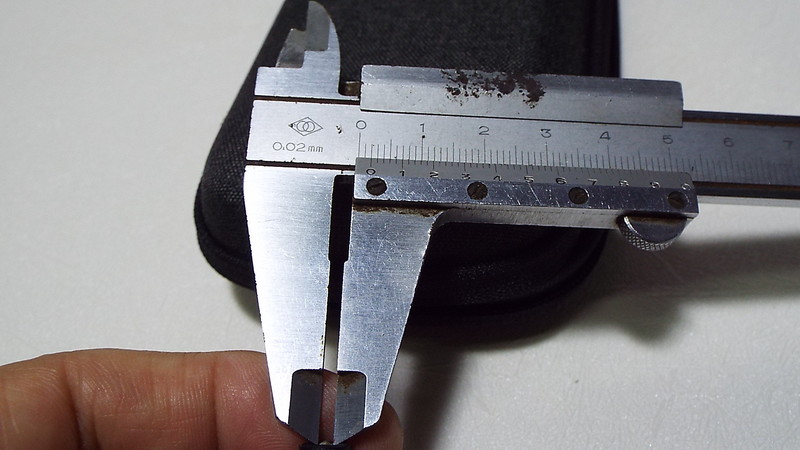

测一下插头芯直径2.0mm，表笔是易损件，看来以后只能找他们买了

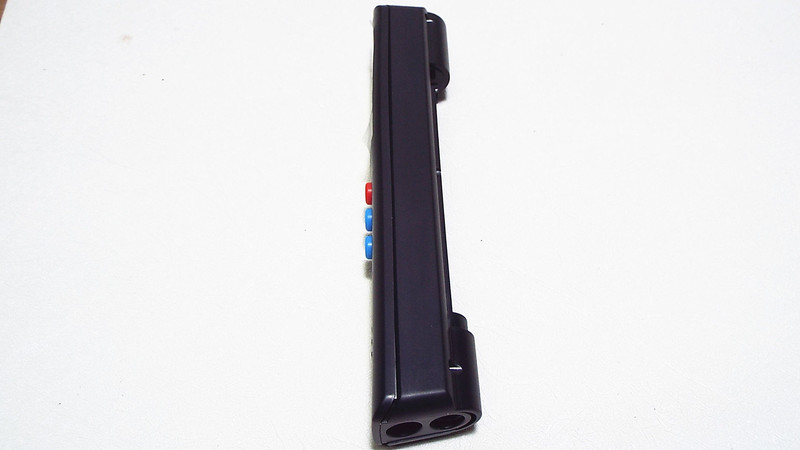

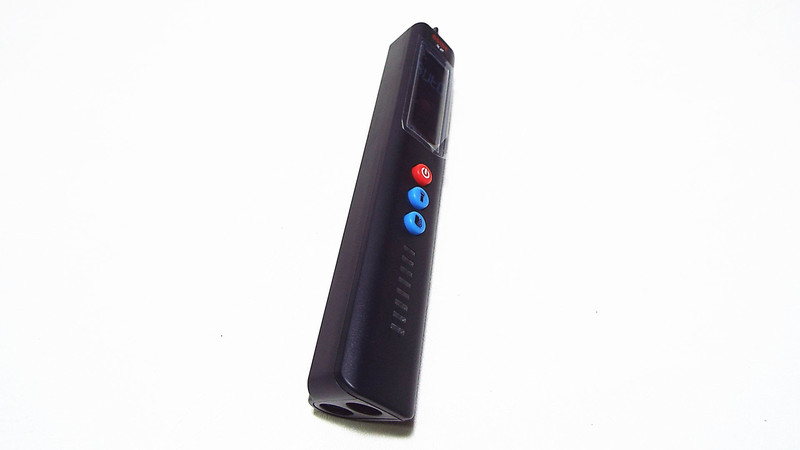

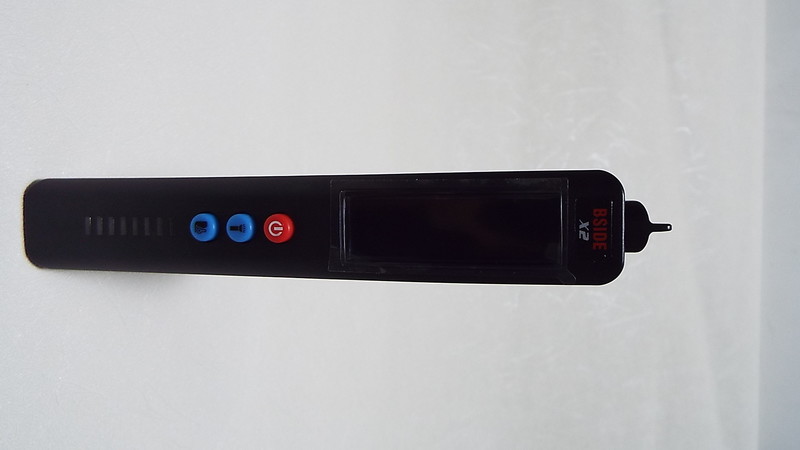

站起来看一下表的外观

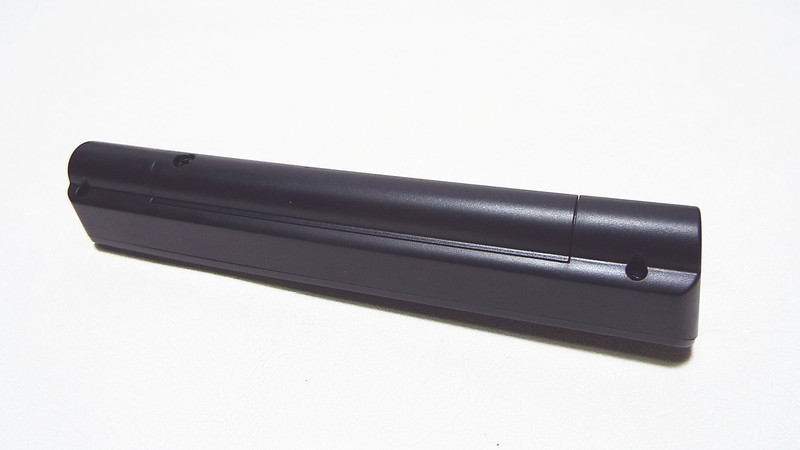

表的背面，圆弧形的，放下时永远是歪的，这是在做不倒翁啊

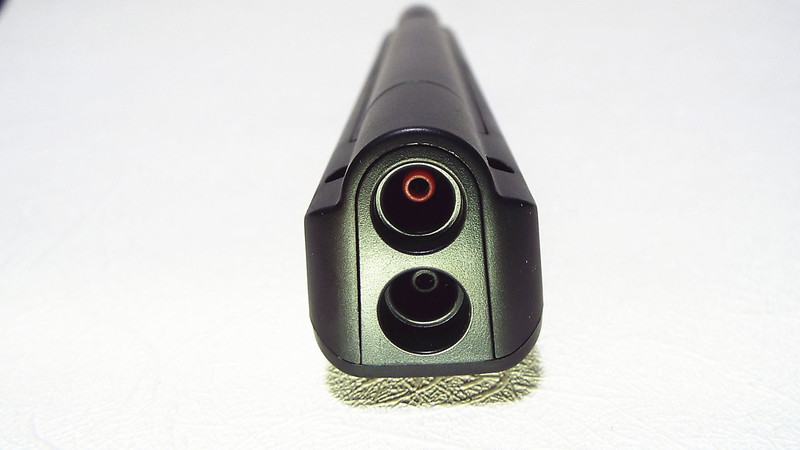

这是尾端表笔插孔

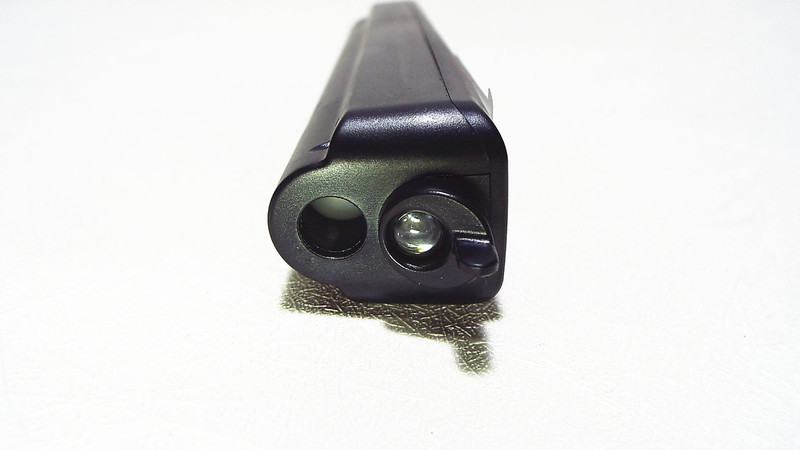

这是顶端，左侧为红外测温感应接收窗口，中间是一颗白色LED，用于照明的，右侧的尖尖是感应探头，用于验强电的

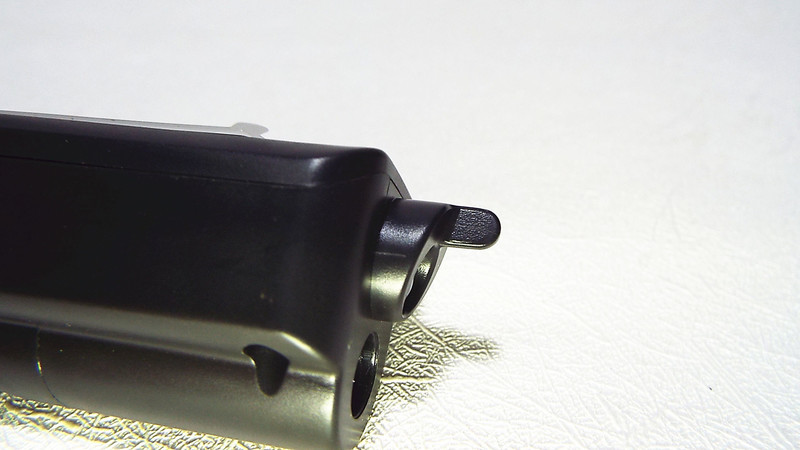

侧过来看一下小尖尖

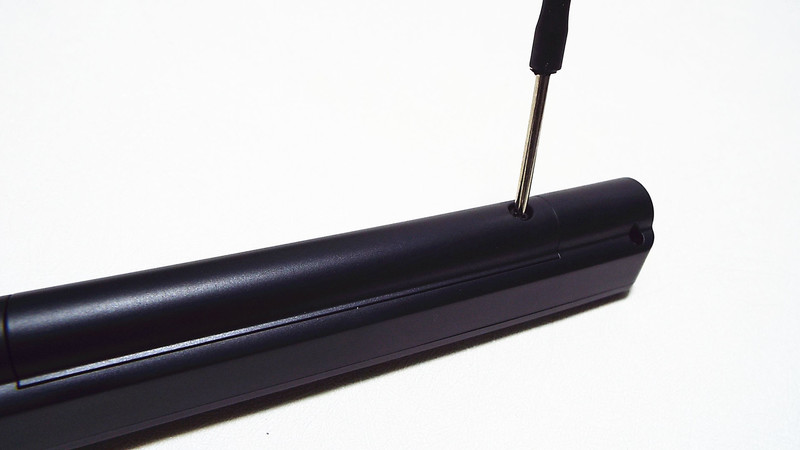

随机带的小螺丝刀拆开电池盒

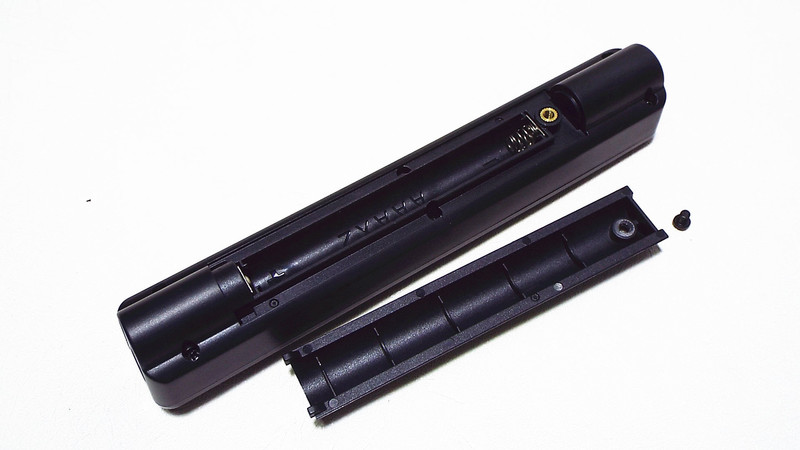

电池仓，使用两节7号电池

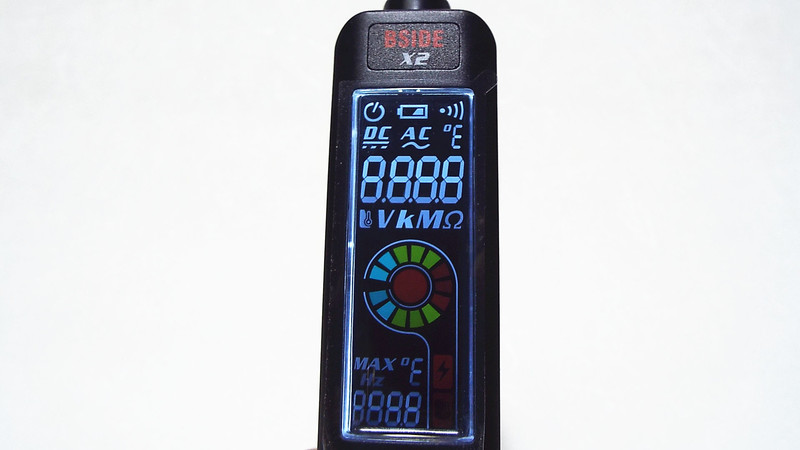

开机全屏显示

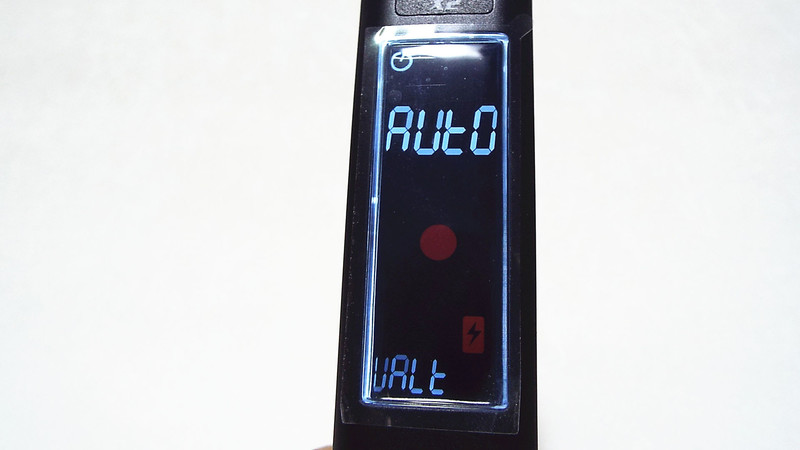

开机后的待机屏幕，开机速度很快，这点不错


要想放在案几上看屏幕的话，只能治治我的正脖子病了

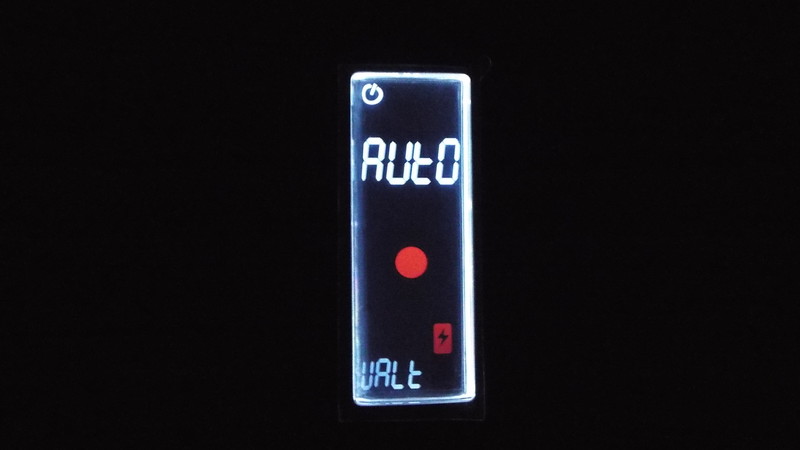

全黑环境下的屏幕，屏幕是常亮的，有点费电

二、拆解

侧面有一道缝，这就是前后盖的结合处

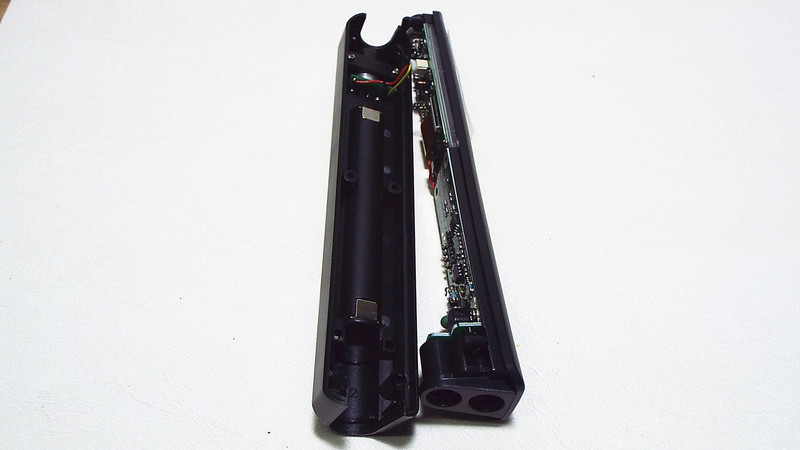

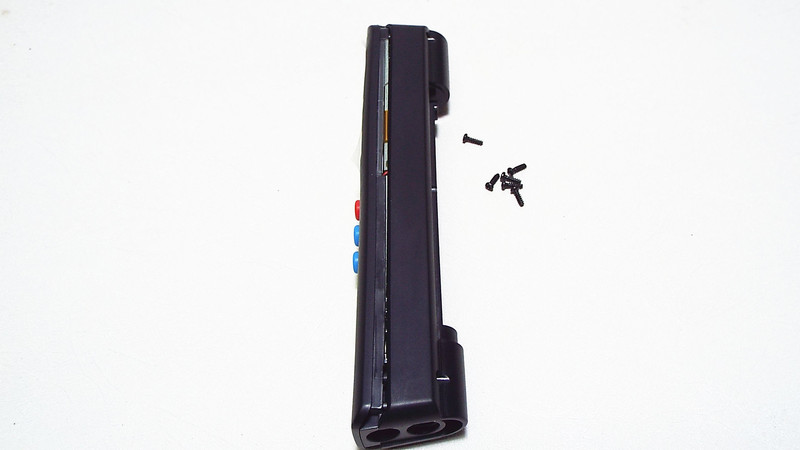

拧掉背面的螺丝，很容易打开


打开后有一个插头线，是测温传感器的，需要拔下来

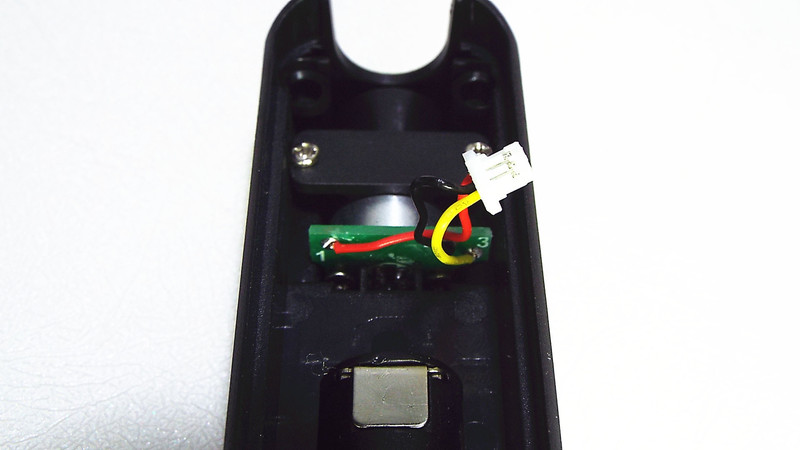

后盖测温传感器部位


取下螺丝，取下传感器

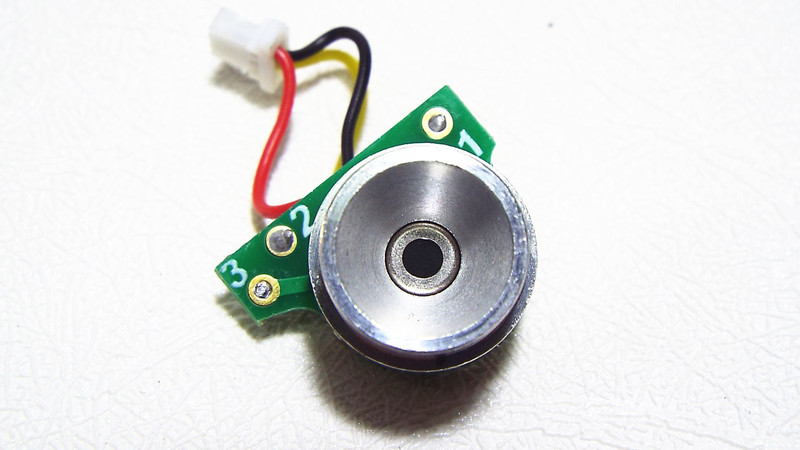

传感器正面铝制头

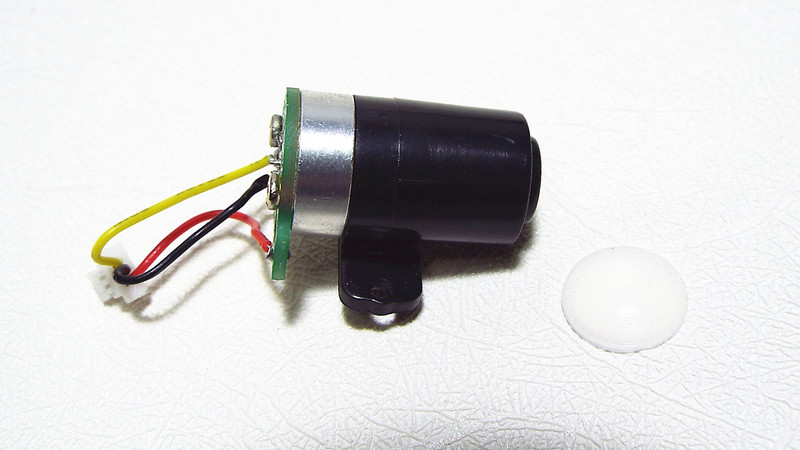

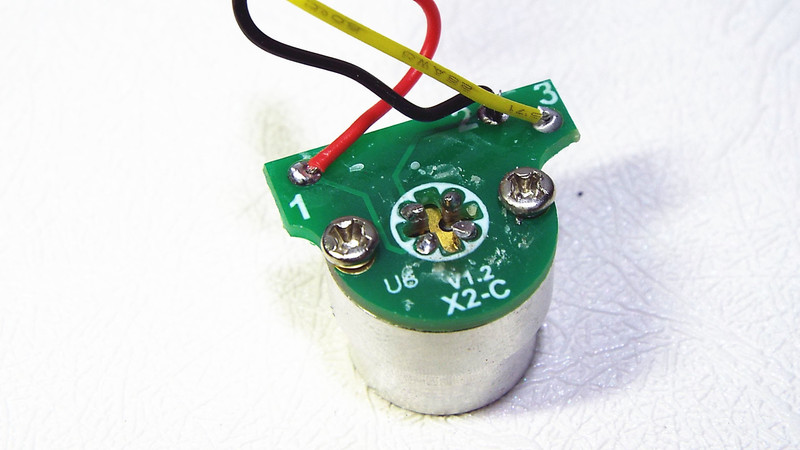

传感器背面，螺丝就不打开了

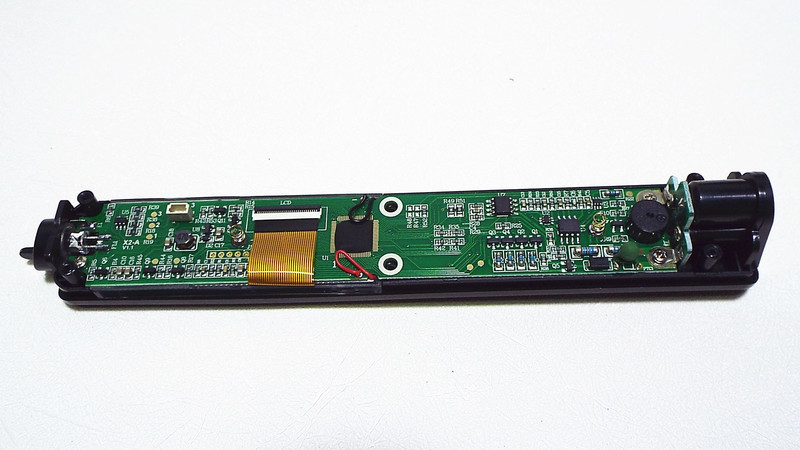

表正面的pcb板全貌

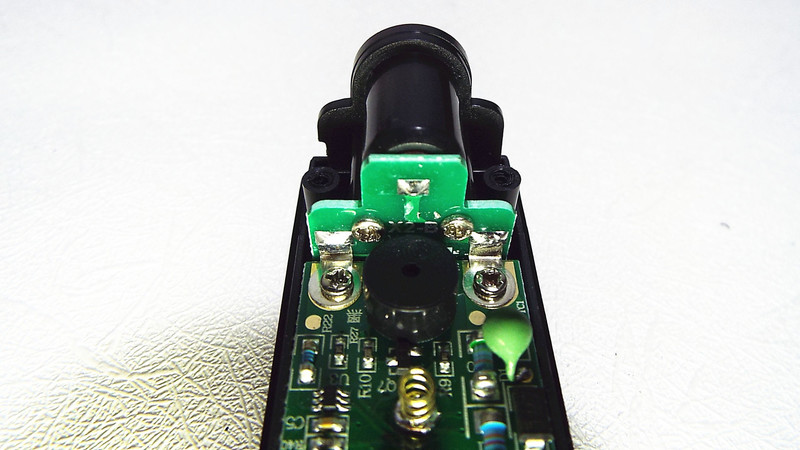

尾部插表笔处、蜂鸣器、电池弹簧

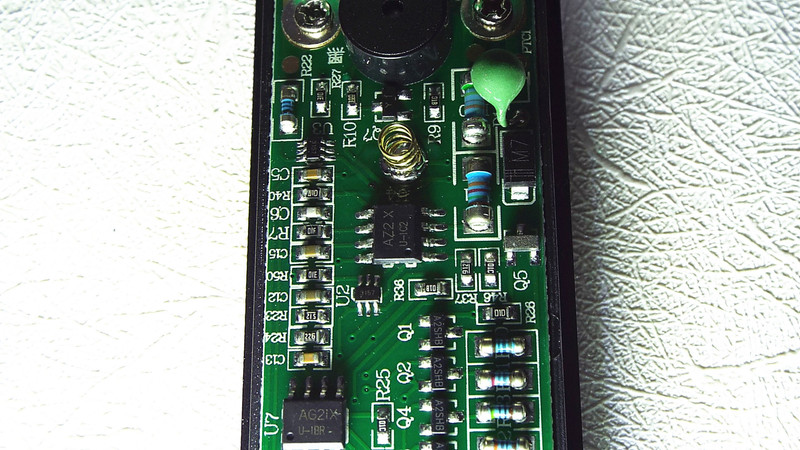

中间的两颗8脚芯片

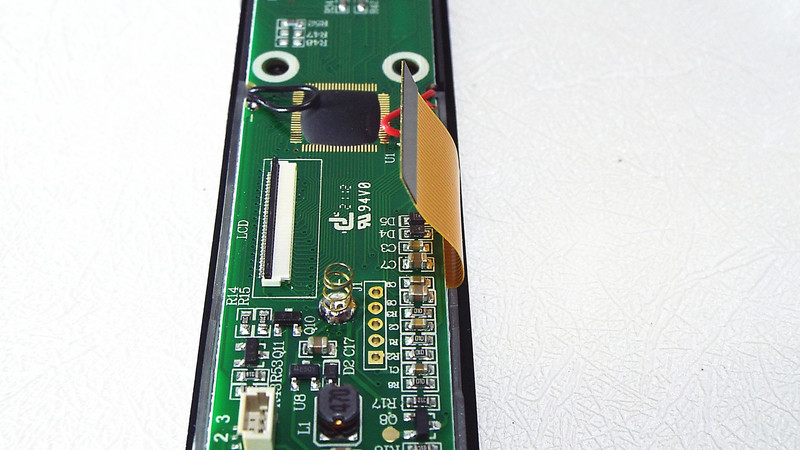

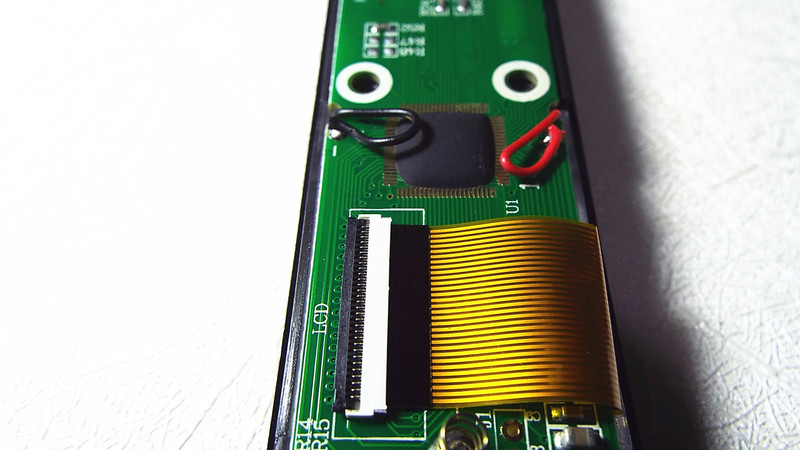

软封装的芯片，红黑线是屏照明引线，下面是屏排线

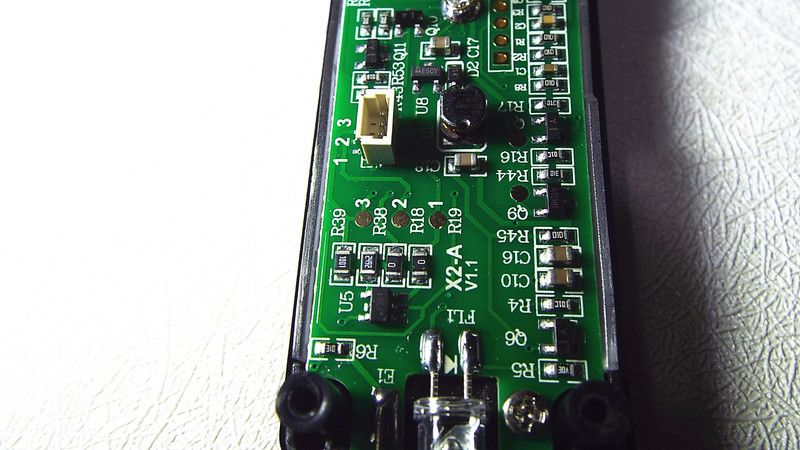

顶端部，1/2/3处的测试点

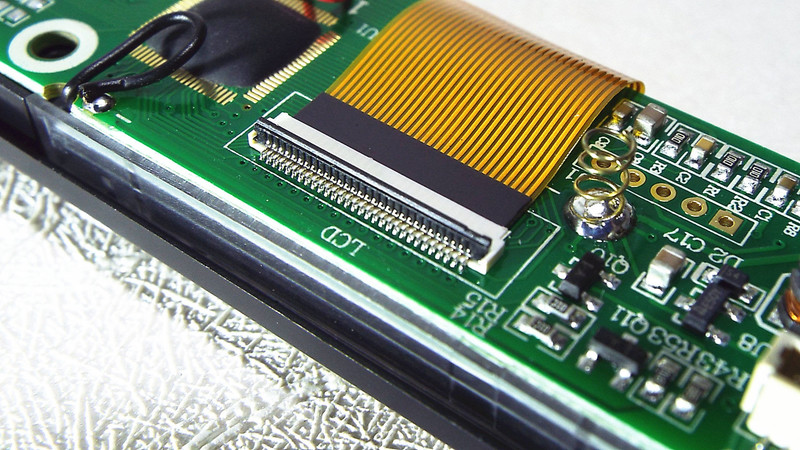

打开排线座压盖


将排线拔出

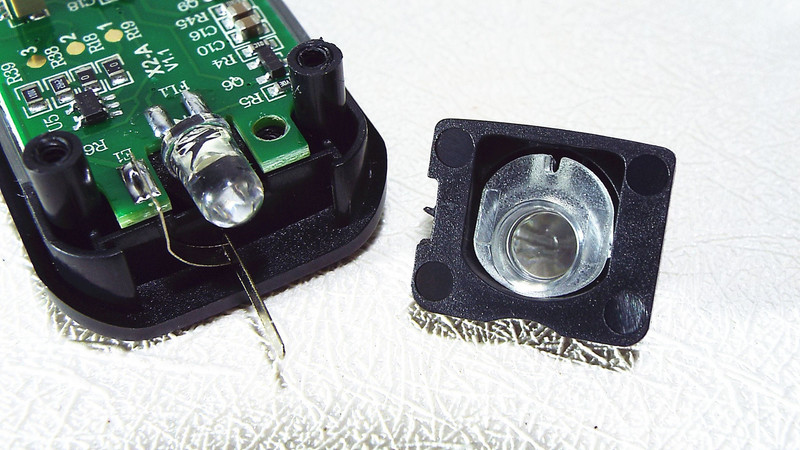

松开螺丝，取下顶端的小帽，可以看到照明二极管和感应探针

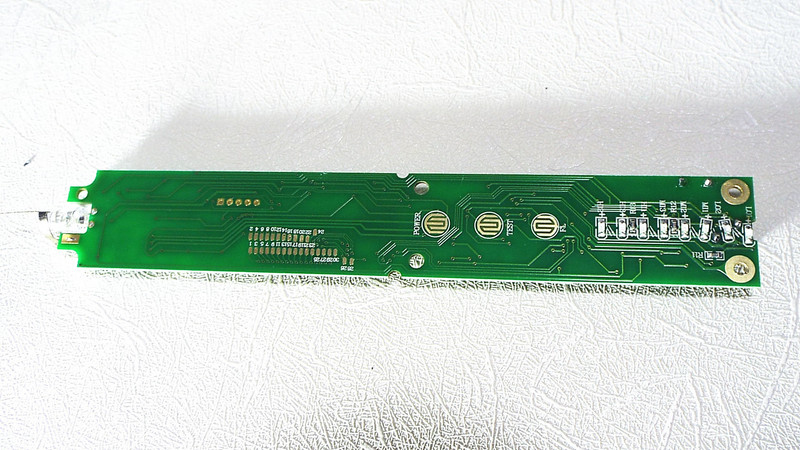

PCB板背面，三个按键触点和一排LED指示灯

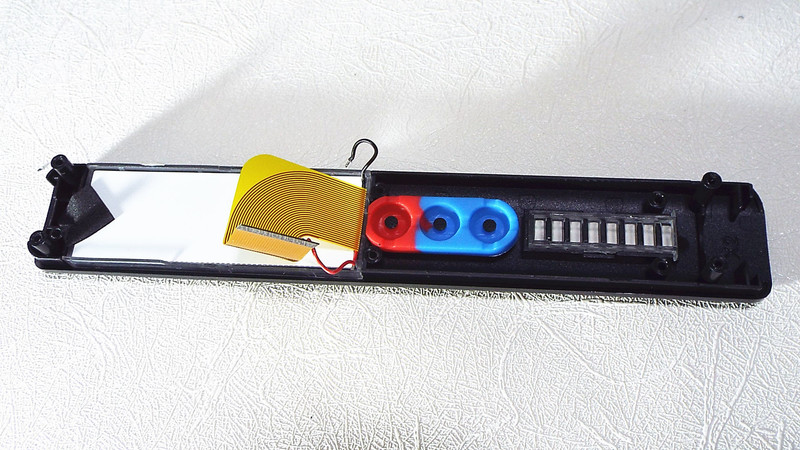

表前壳，左侧是液晶屏，中间三颗按键，右端一排指示灯窗口

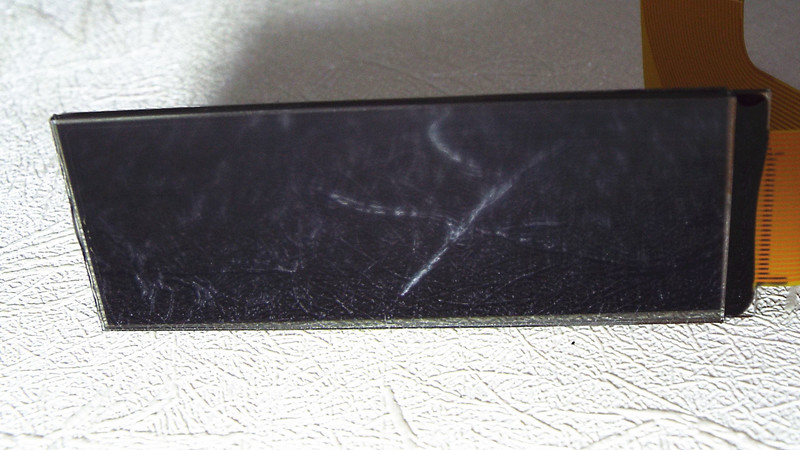

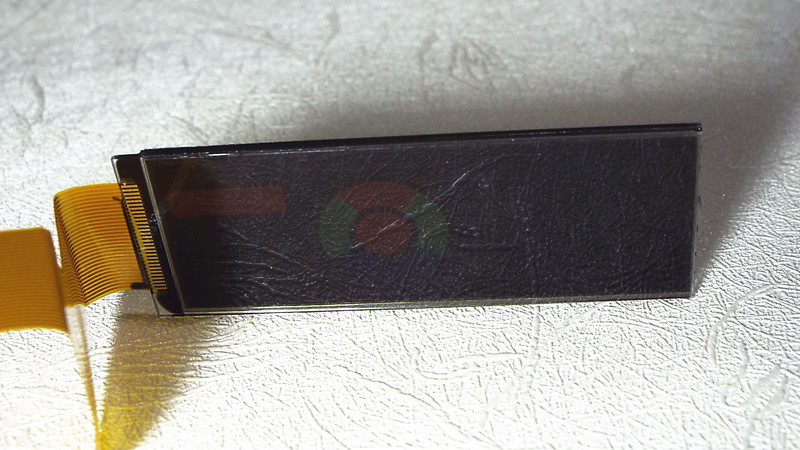

液晶屏正面


液晶屏背面

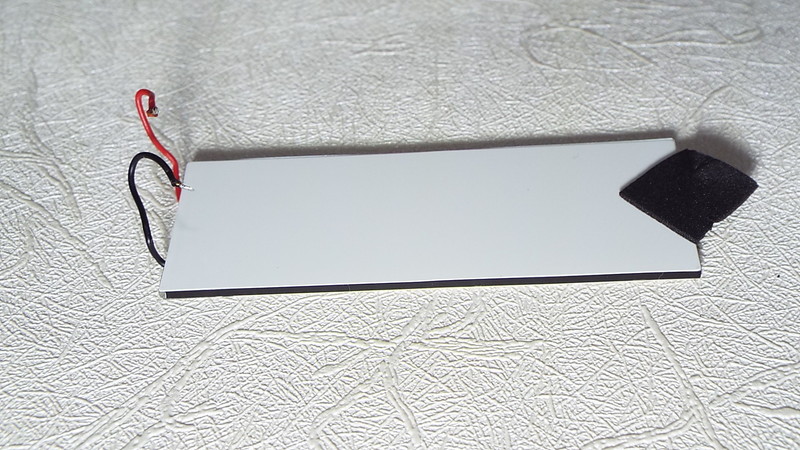

液晶屏背光照明灯板

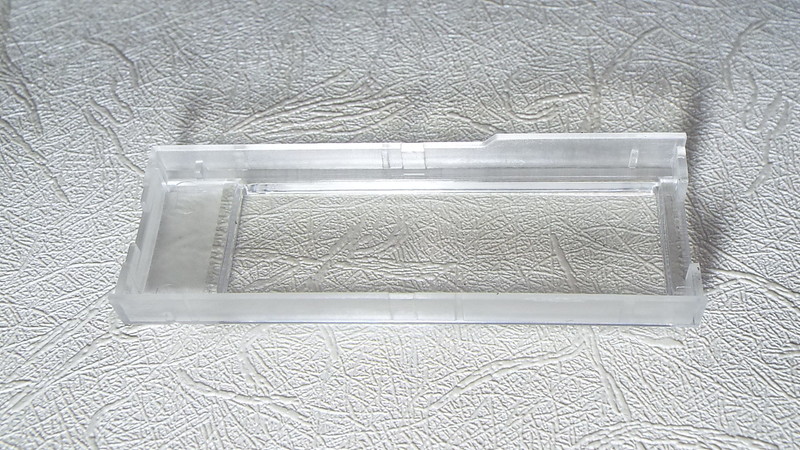

屏保护壳

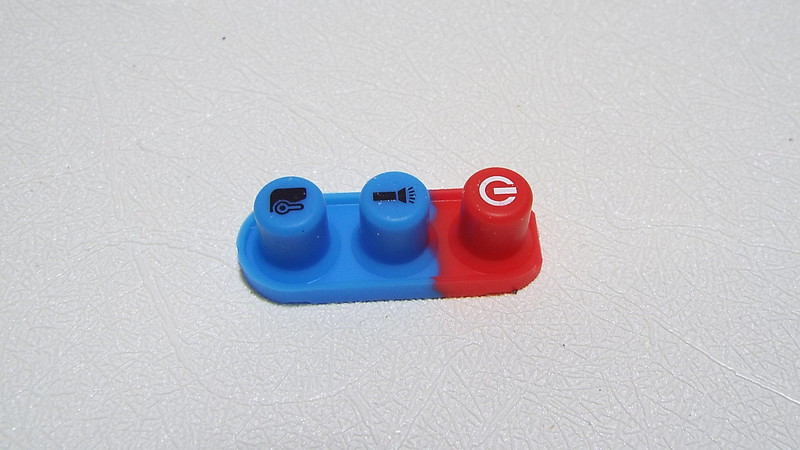

按键

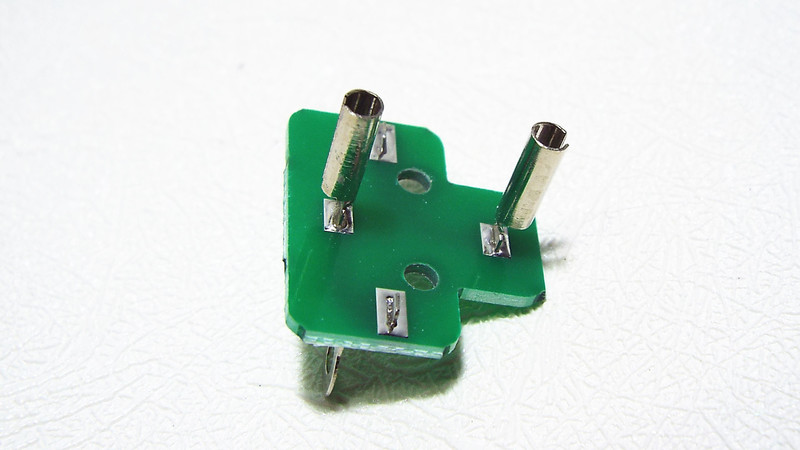

拧下表笔座螺丝，取下笔座

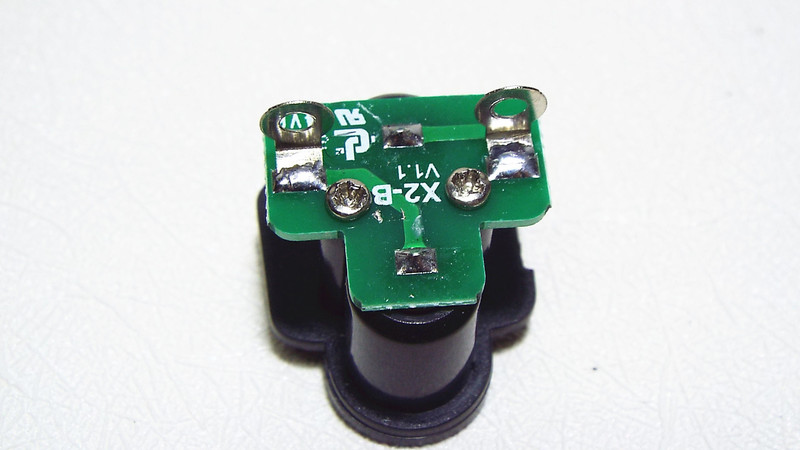

取下塑料座，看这个插口，是否有改造的余地？

三、测试

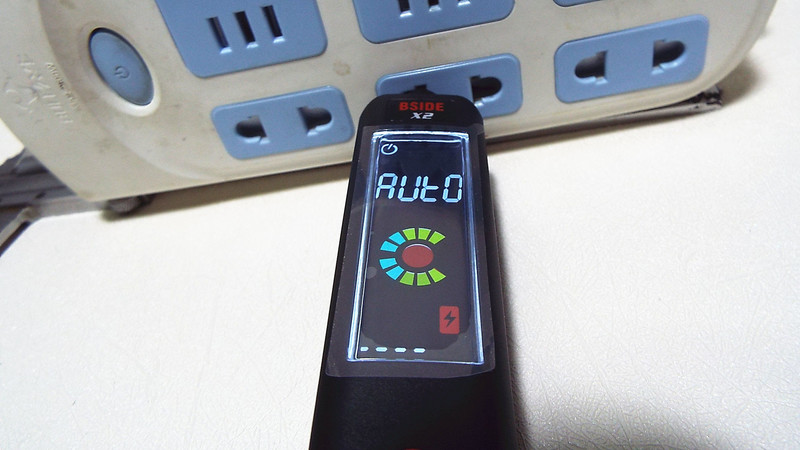

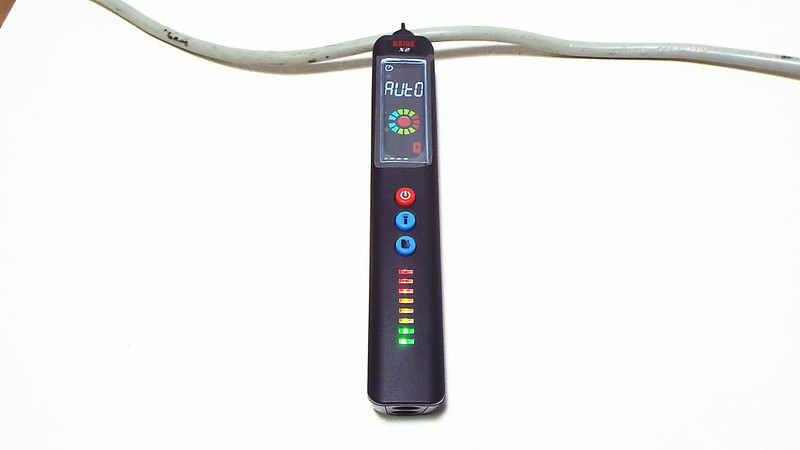

测一下不破皮验电功能，非常灵敏，离电线10cm就有报警，声光屏三指示，强度很大

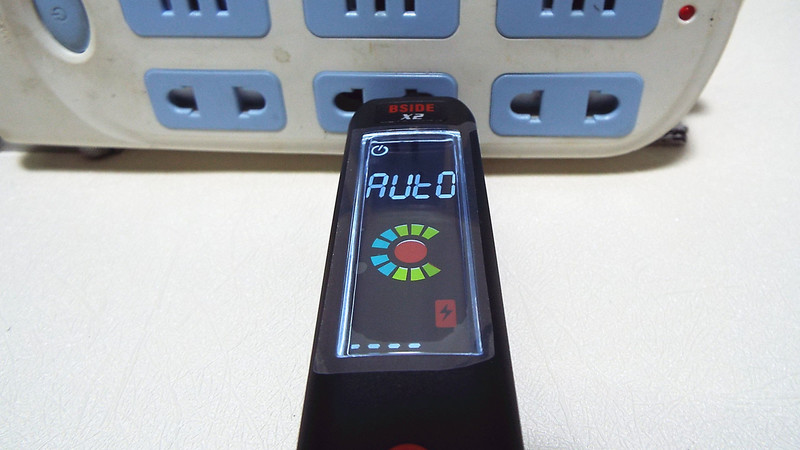

试一下零火线判别，先插到零线孔，警声大作


再插到火线孔，毫无差别，所以要想判断零火线是不可能的，除非零火线离得很远，毕竟很灵敏嘛

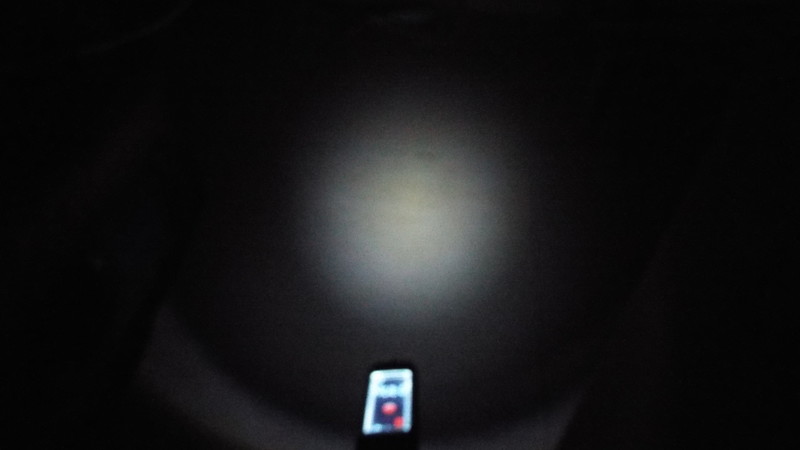

黑暗中打开手电，光线很弱，只能说有聊胜于无

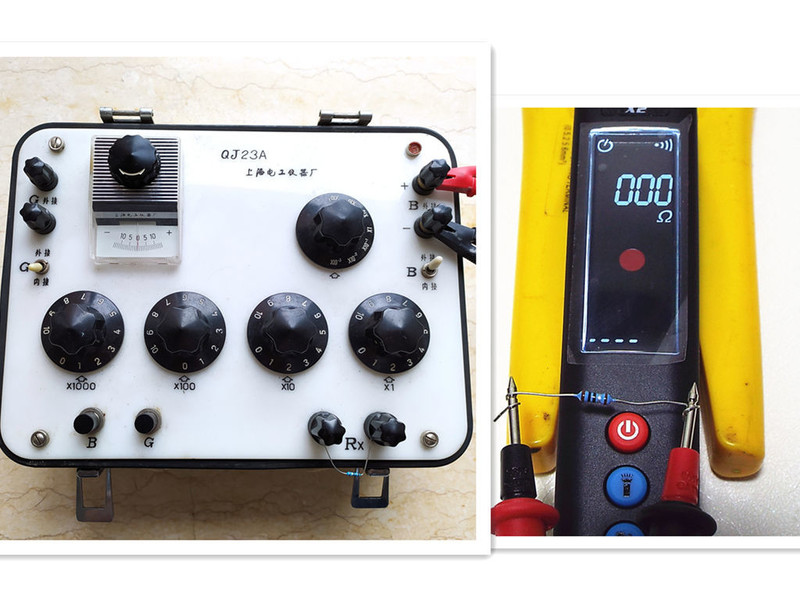

测一下电阻，先测1欧姆的，显示000，这个表低于1欧是不显示的

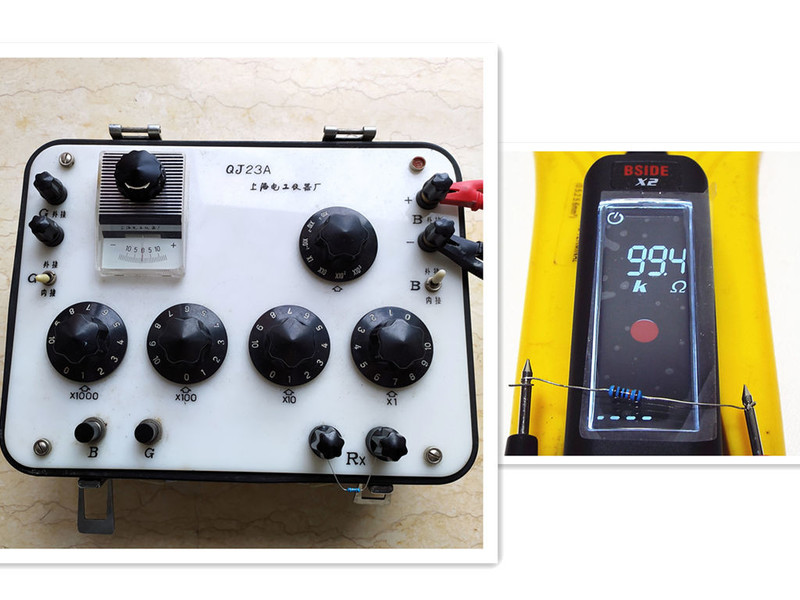

测一下100K电阻，电桥显示101.7K，万用表显示99.4K

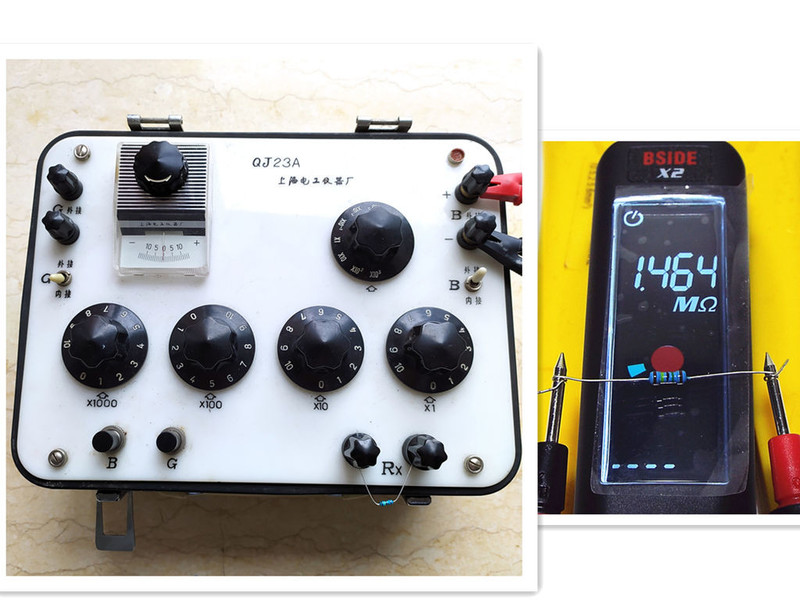

1.5M电阻，万用表显示1.464M

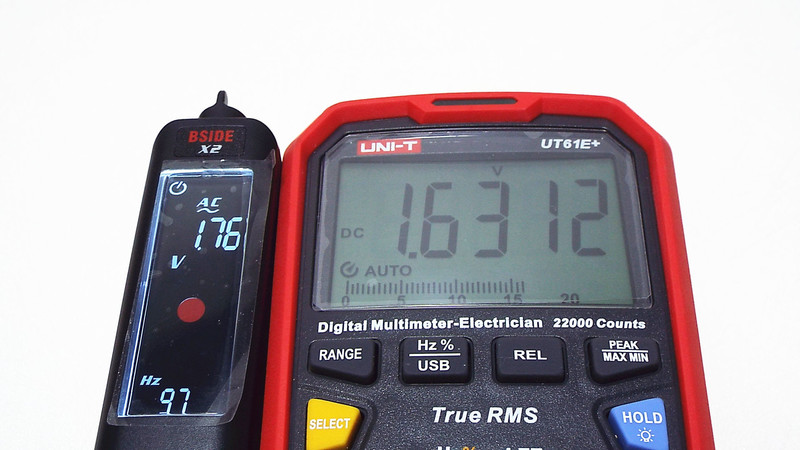

测一下直流电压，这是一节5号碱性电池，61E+显示1.6312V，本表显示1.76V

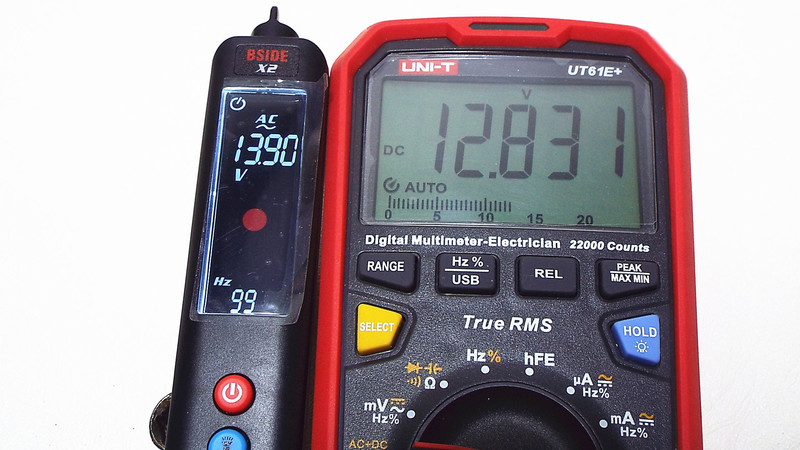

测12V电瓶电压，61E+ 显示12.831V，本表显示13.90V

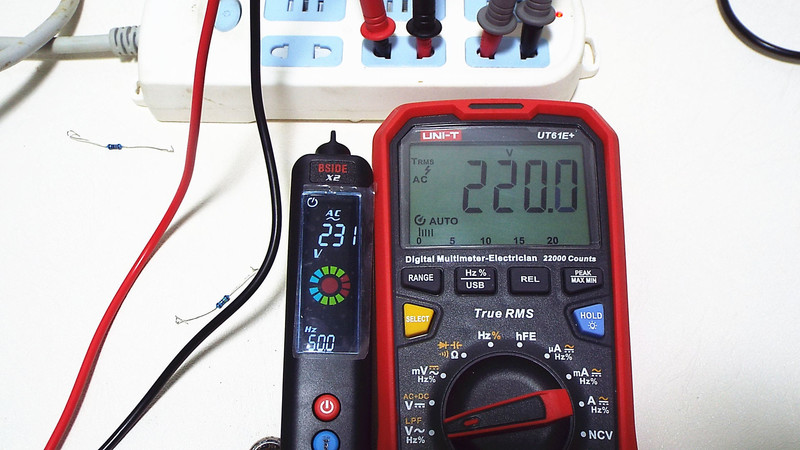

测试交流市电，61E+ 显示220.0V，本表显示231V

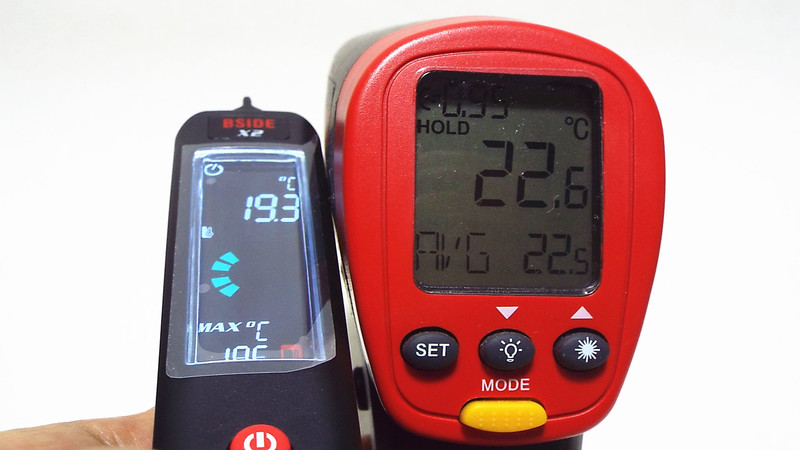

测试温度，离墙面10cm处测试（因为本表说明书的建议距离为5~10cm），优利德测温仪显示22.6度，本表显示19.3度

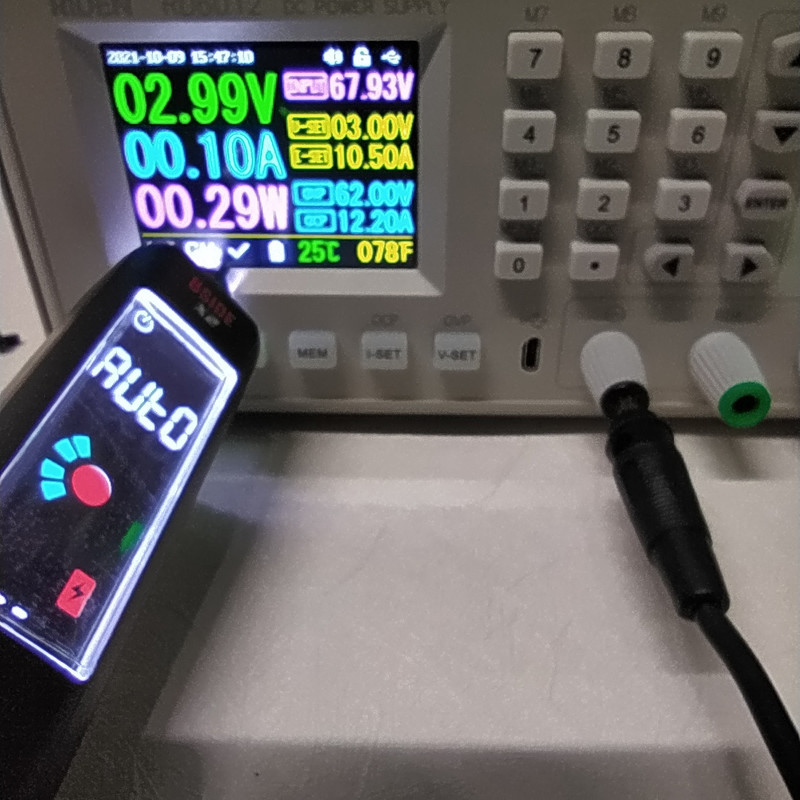

试验一下工作电压，这是正常的3V电压

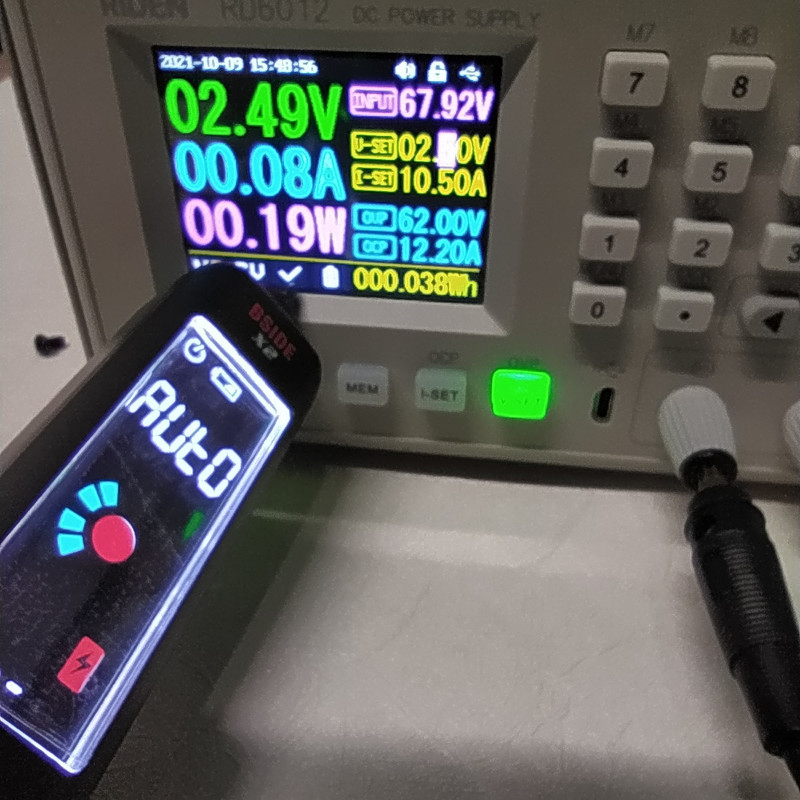

调低至2.49V时，屏显示低压符号，但声光指示无异常，继续调低声音变调，说明低于2.49V时就该换电池了

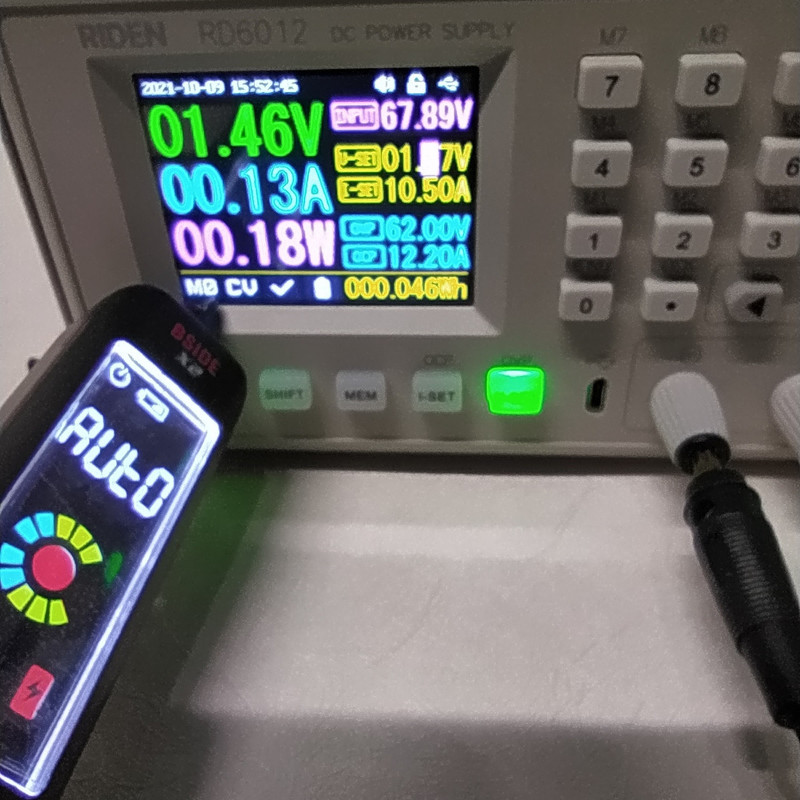

继续调低至1.46V能维持开机，再低就关机了

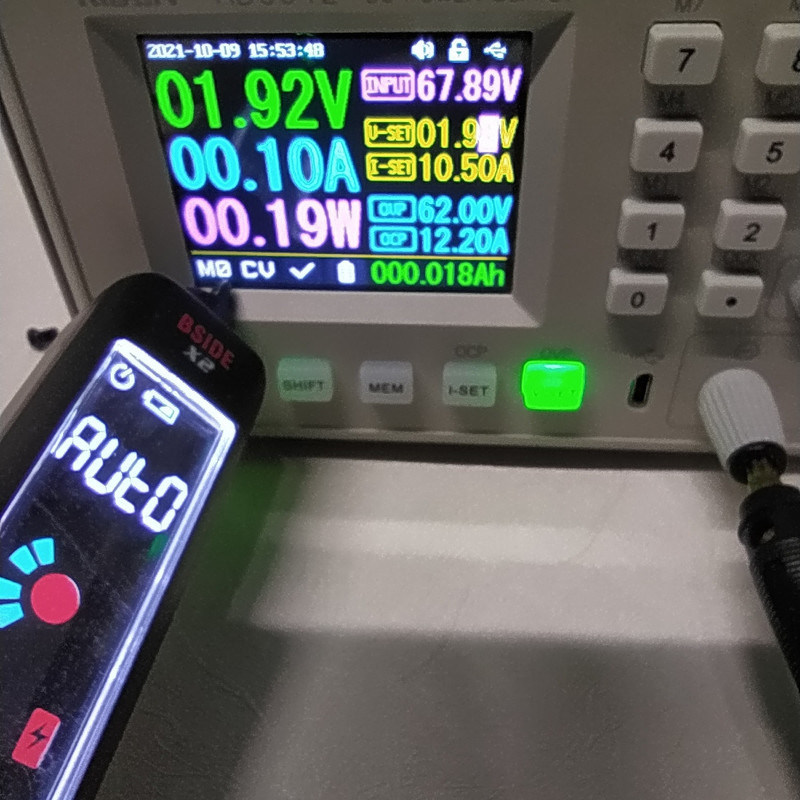

调高电压至1.92V时可以开机
通过以上电压测试可知，使用7号镍氢充电电池没有问题

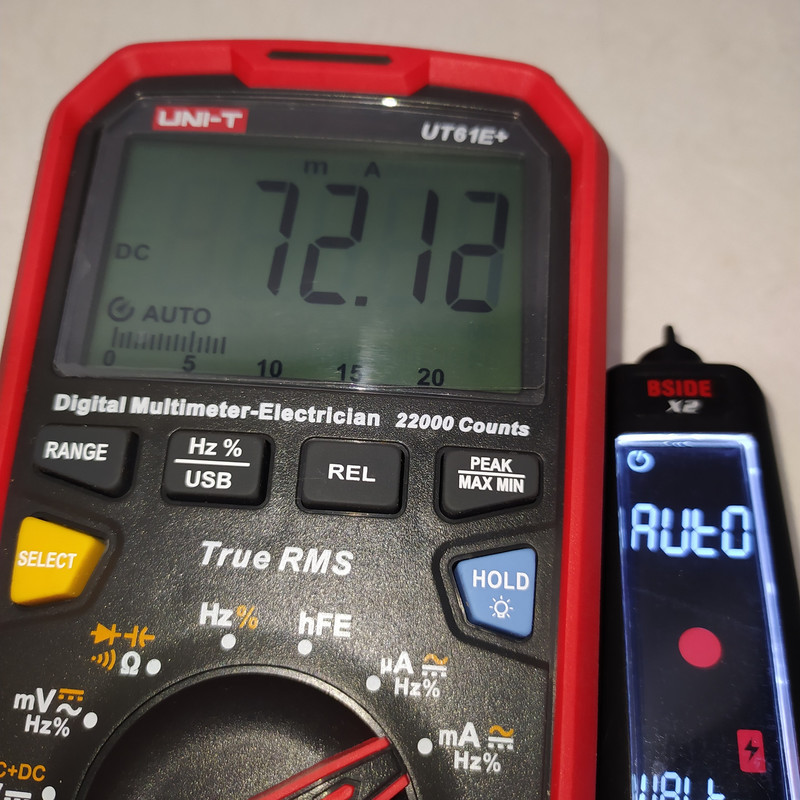

最后测一下工作电流，这是待机时的电流72.12毫安

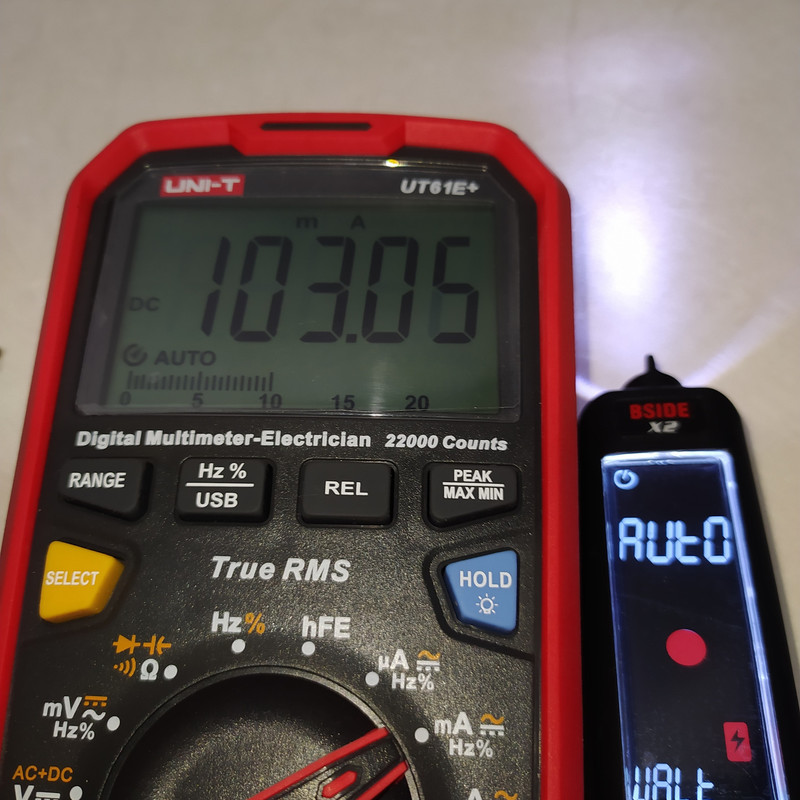

打开手电时的电流103.05毫安

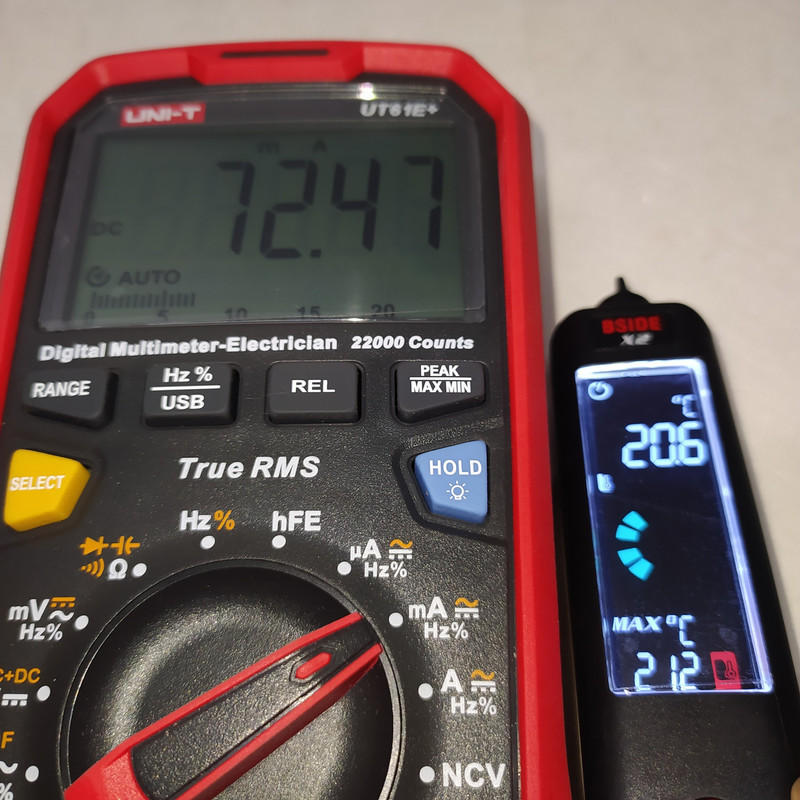

测温是的电流为72.47毫安

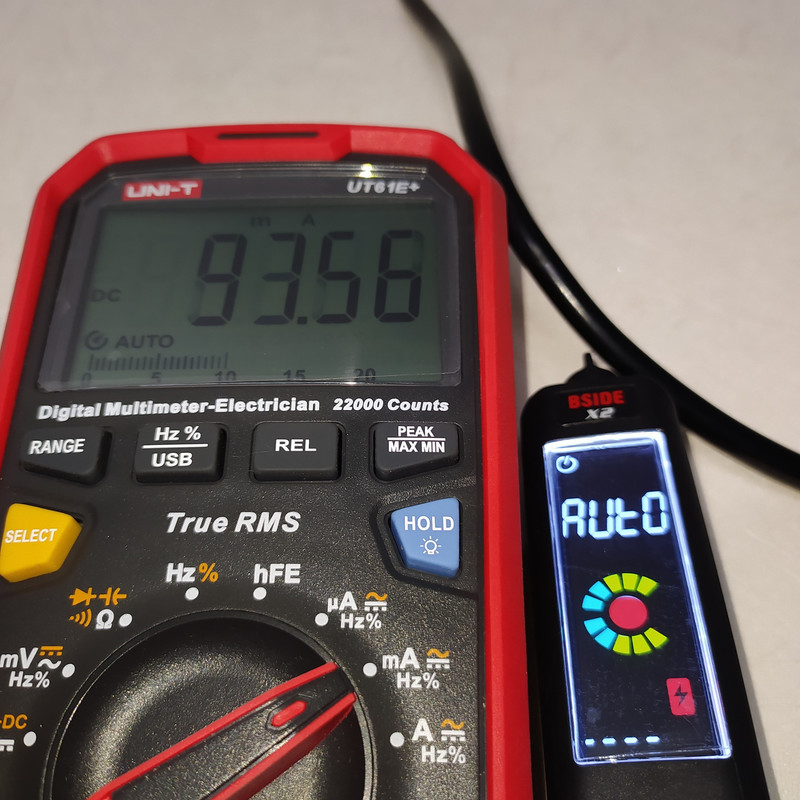

感应验电时的电流93.56毫安

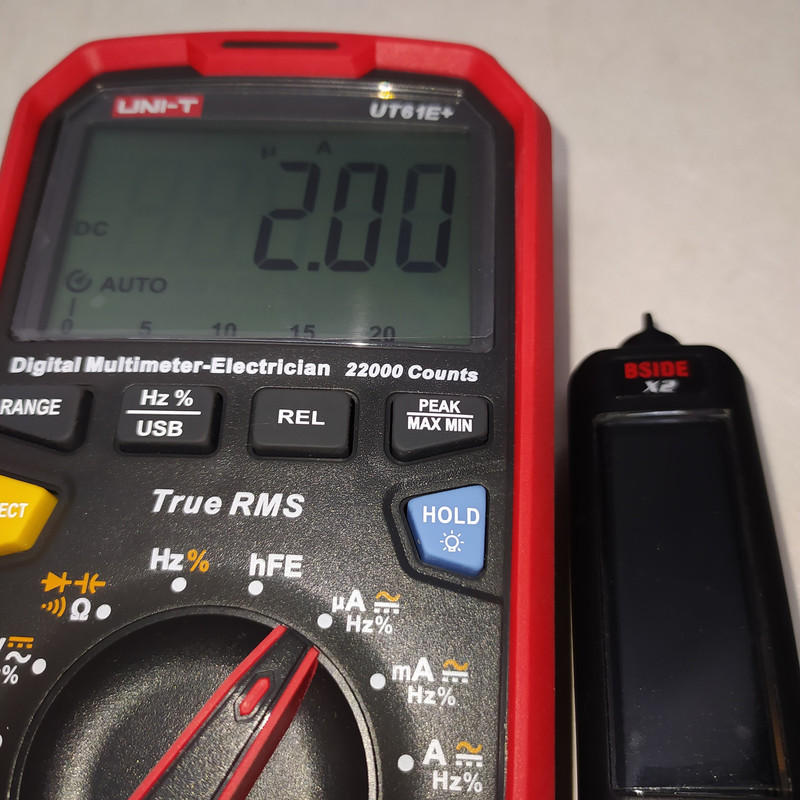

关机后的静态耗电电流为2.00微安

以上就是其测试数据，优劣不加评论，因为我没有标准表，并且也仅仅只是测试了这一个X2，所以数据只能是自己有数
四、总结
本表仅适合电气维修工作中做定性测量，不适合电子电器的维修
用了几天，发现这是一款蛋疼的表，所以送给别人当玩具了。
其主要优点：
1、携带、手持测量非常方便，不管被测线路有没有电，想测就测，不需换挡，没有烧表的危险，有电显示电压值，没电显示电阻值
2、验电能力强，非常灵敏
缺点：
1、在用双手持笔测量时非常不方便，表身不能放平，不利于观测
2、验电能力过强，极易造成误判，真假难辨
3、测试数据失准，只能作为定性测试
4、表笔是易损件，但不能与大多万用表通用，为以后换笔造成不便，关键这个表笔红黑色匀占，造成混乱

结束，敬请各位大佬指正！

图呢？走亲戚去了？

不知道长的咋样

图片呢？

zhangwj98 发表于 2021-10-14 18:28
不知道长的咋样

怕羞，不让人看{:9002:}

没图

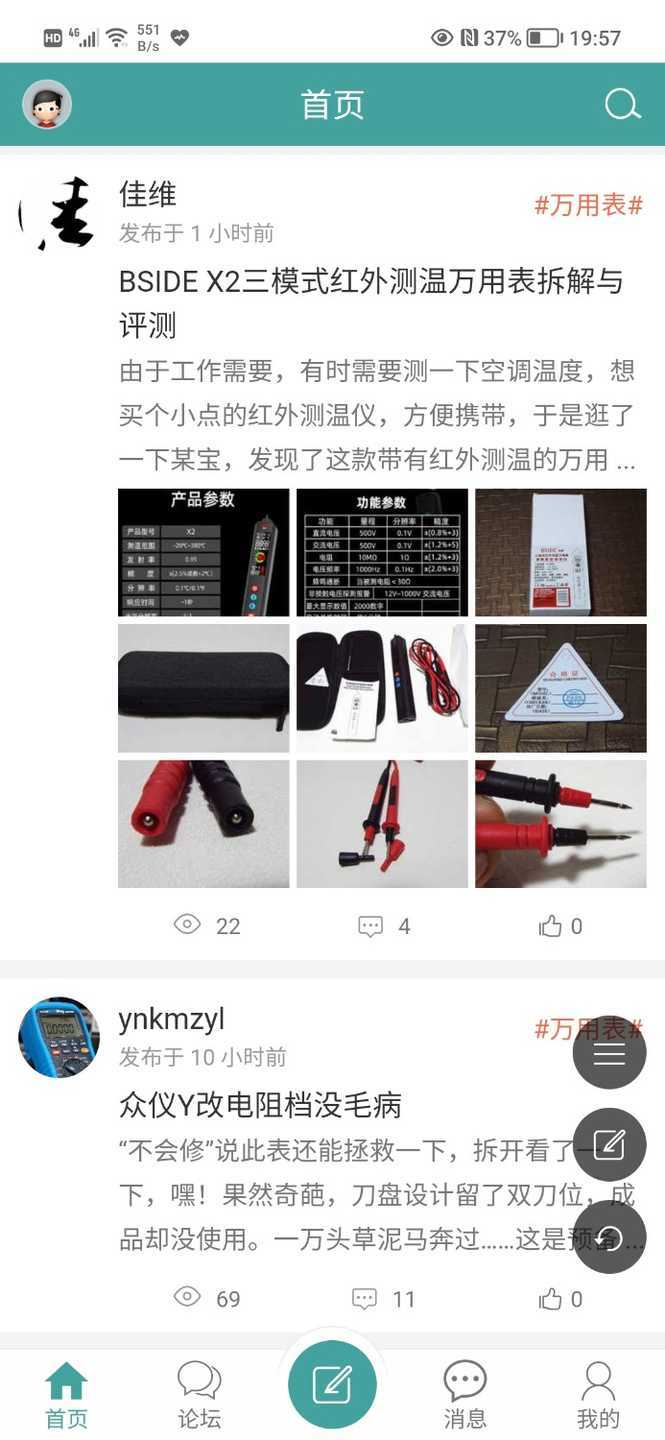

哈哈外面预览是有图，可是进去却没图哦。

wgh1027 发表于 2021-10-14 19:49
没图

是啊，不知道图跑哪去了，明天抓回来

看不到图片?

佳维 发表于 2021-10-14 18:26
图呢？走亲戚去了？

图片从亲戚家回来了，可以显示啦

这个创意有点意思，就是没做好！

这种表基本就是这样，用于定性还算凑合，要谈精度就算了吧

描述客观，看来只能用于定性测量

不感兴趣的工具。

43545 发表于 2021-10-14 23:28
图片从亲戚家回来了，可以显示啦

好像只有前面一部分能显示哦

喜欢就好 发表于 2021-10-14 23:17
看不到图片?

感谢老友，图片已经回归

43545 发表于 2021-10-14 23:28
图片从亲戚家回来了，可以显示啦

非常感谢，打着饱隔回来了

hc061218 发表于 2021-10-14 23:35
这个创意有点意思，就是没做好！

能达标的话，对电气维修人员来说，这真是一款称手的工具

13912217676 发表于 2021-10-15 00:48
这种表基本就是这样，用于定性还算凑合，要谈精度就算了吧

用于电器维修不需要太高的精度，但这做的也太差了

勇闯沙滩 发表于 2021-10-15 06:54
不感兴趣的工具。

对大佬来说这表是垃圾，但对要求不高的电气维修人员来说，却是很方便
