潍坊锦华JH-3B多功能校准仪精度测试

jltzmy

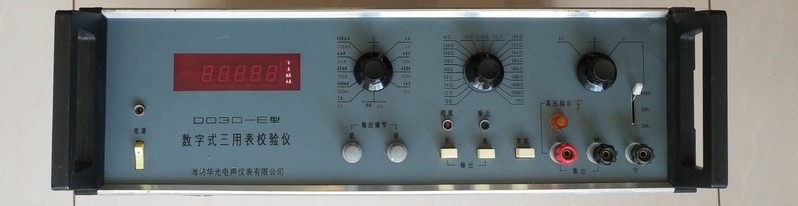

    经常玩表，先买了AD584，后买了AD588，来到论坛又买了坛主的DT830-VAR 2020多档固定式电压电流基准源，再后来又逐渐添置了ETX-1815、MMB3.0、VC11+、VC25等，但这些基准和校验仪大多是直流小电压和小电流，虽然坛主的基准源电压、电流范围稍大一些，但也没有交流的电压和电流，总觉得有些遗憾。于是凭着少花钱多办事捡便宜的心理又陆陆续续淘了一堆各种型号二手多功能校准仪，使用下来都不是很满意，主要是二手机器太老太旧，要么精度和稳定性不理想，要么就是电位器调整费时费力，想调出一个理想电压值或电流值需要多次反复，头大，嫌麻烦，尤其是电位器调整的机器由于自身缺陷加上缺乏必要的资料，也懒得去打理打磨。为了满足“玩”的乐趣，无奈只能又花了一笔“巨资”买了一台新的数控版潍坊锦华JH-3B型多功能校准仪，用了二天，简单测试了一下，相对还算满意，精度和稳定性马马虎虎说得过去。好处是可以通过机身按键或者外控盒快速调节需要的数值，不用再像电位器那种一个数字调半天，这一点还比较理想，为了节省大家宝贵时间，现在把其中一小部分有代表性的测试数值以图片形式发上来供大家参考。

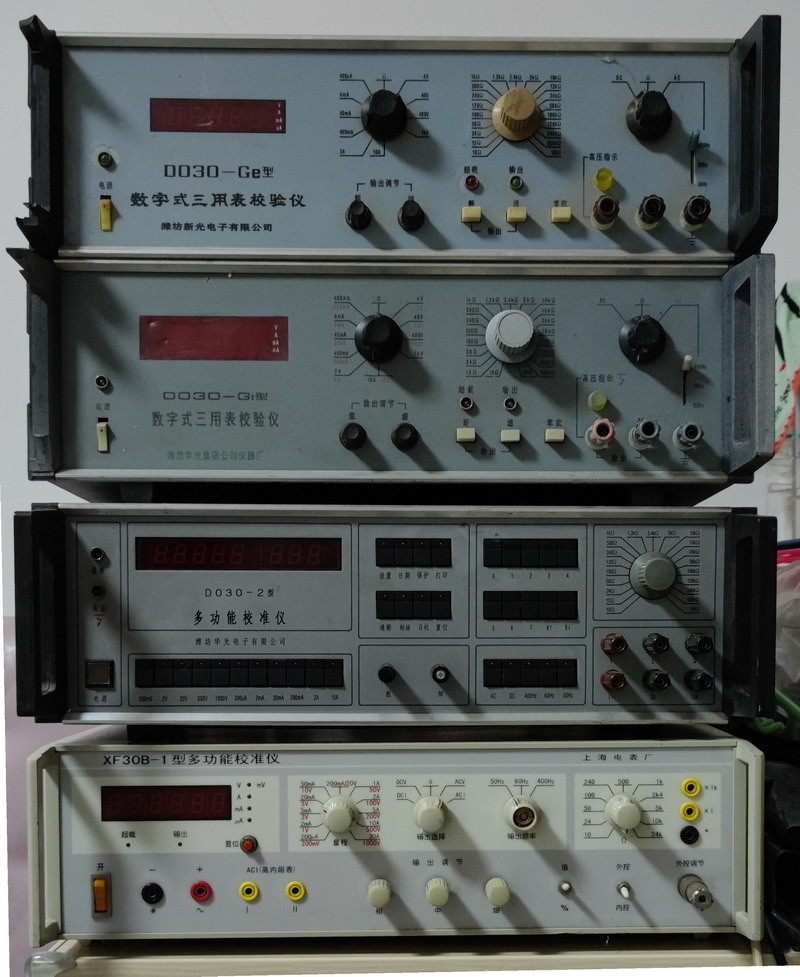

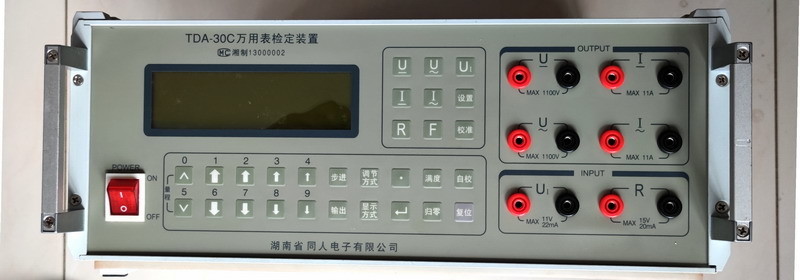

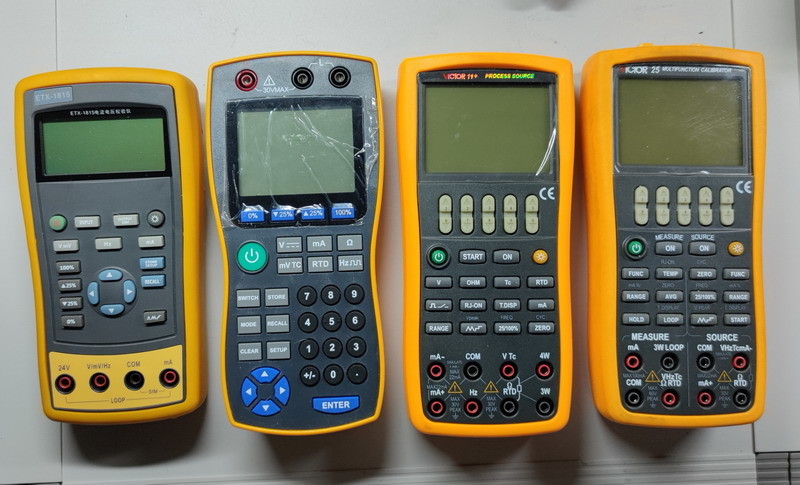

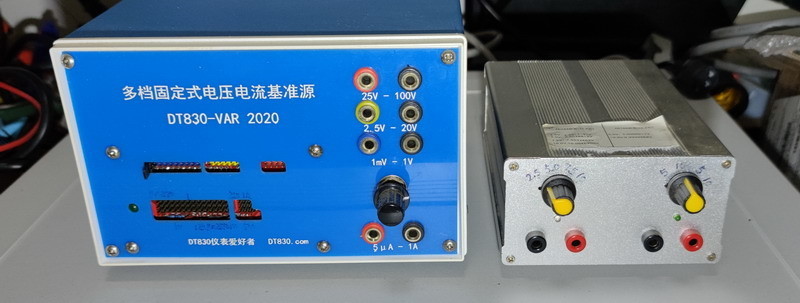

   正式发测试图片之前，先给大家看看手里现有几种校验测试仪，其中AD584和AD588被我装进一个铝合金盒子里、还请人用八位半做了标定，真是坑越挖越深，越挖越大，不知道何时是尽头，唉

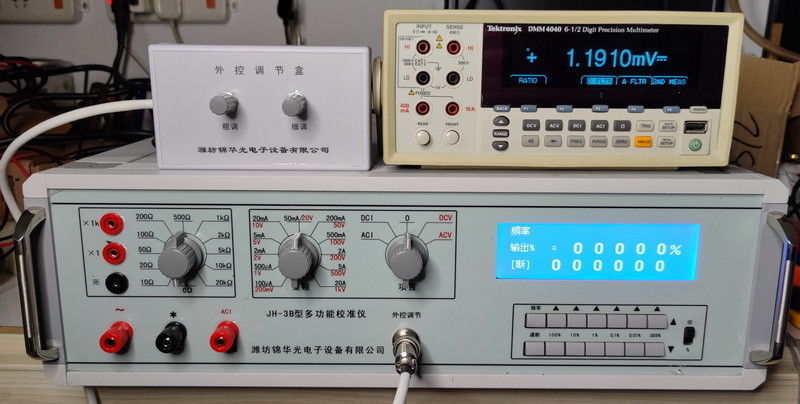

此次主角：锦华JH-3B多功能校准仪，带一个外控盒，可以机身按键操作，也可以用外控盒操作，外控盒不是电位器，而是采用二个编码开关，这一点比电位器好多了。

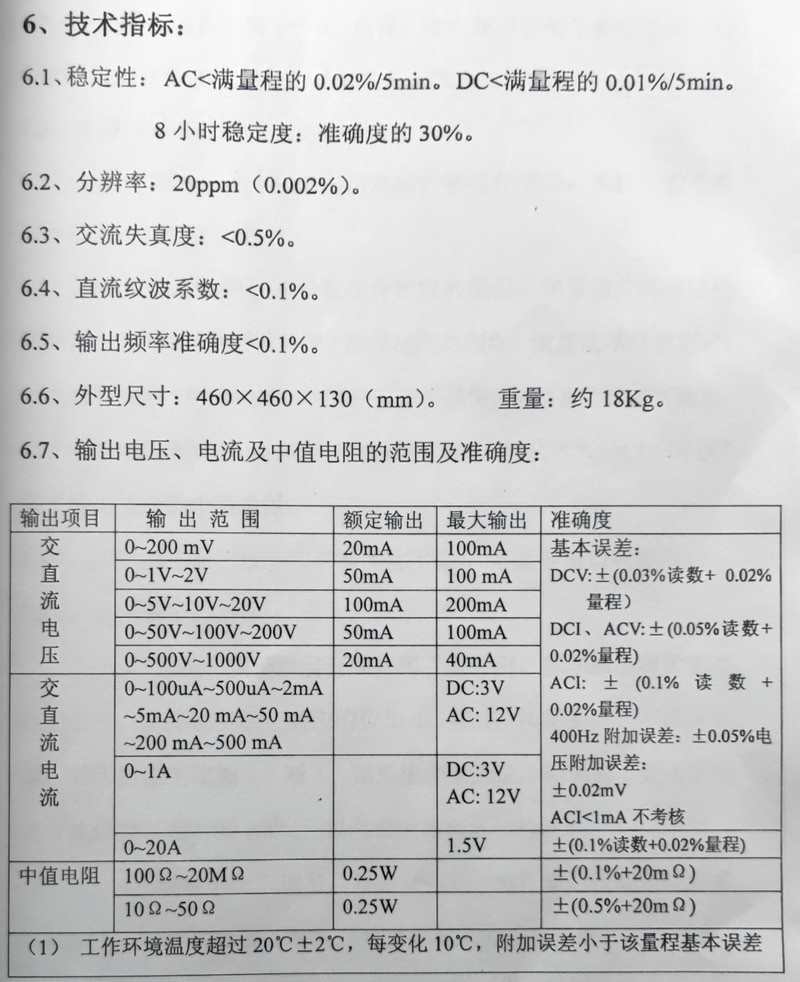

厂家技术指标


测试部分直流电压、直流电流、交流电压、交流电流四个部分，电阻部分测试精度也可以，只是不在这里发图片了。

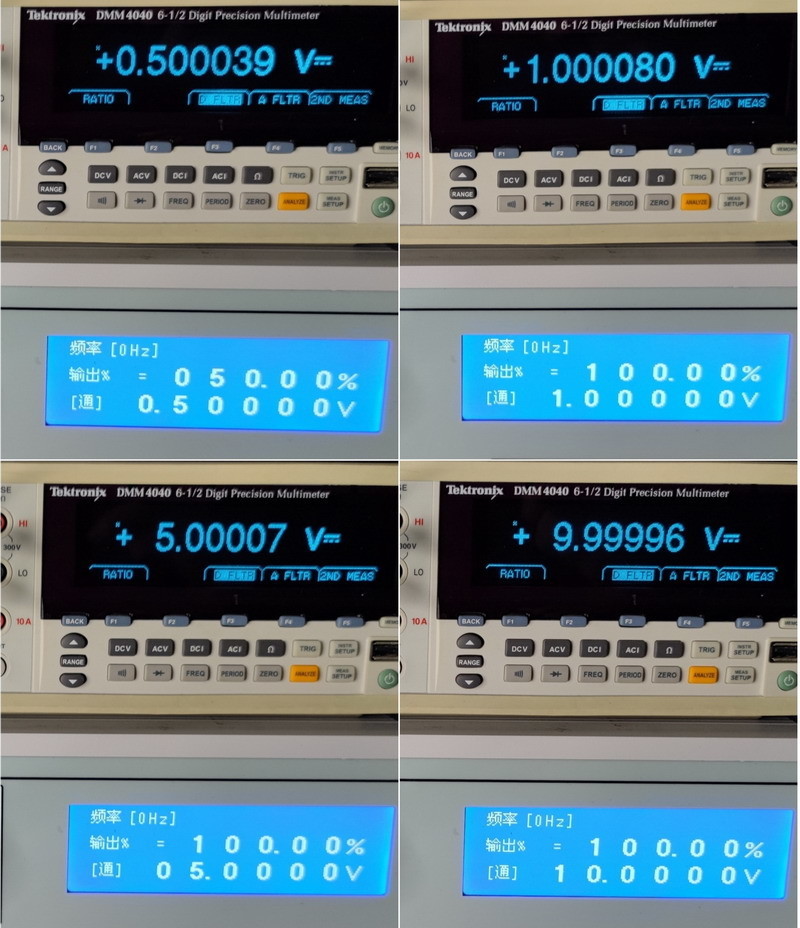

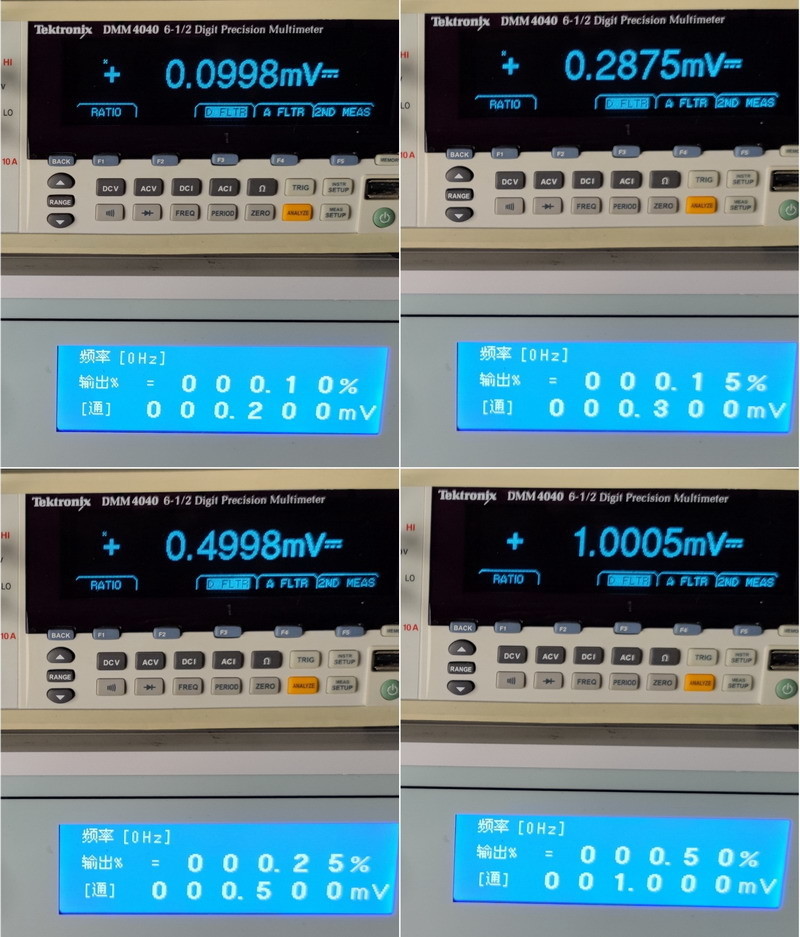

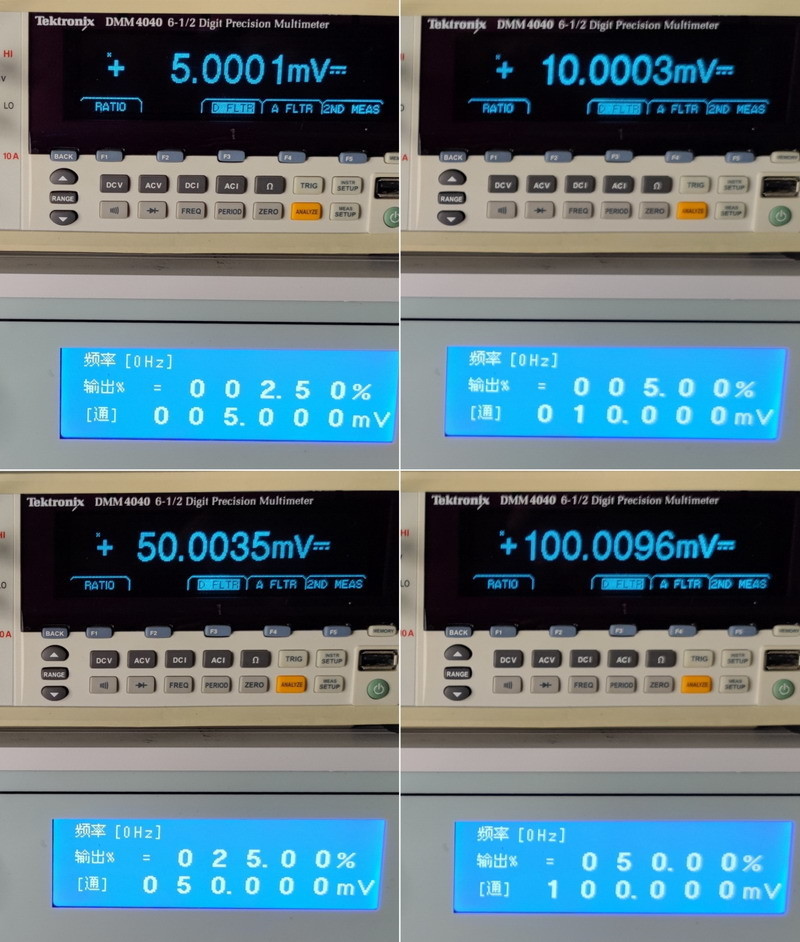

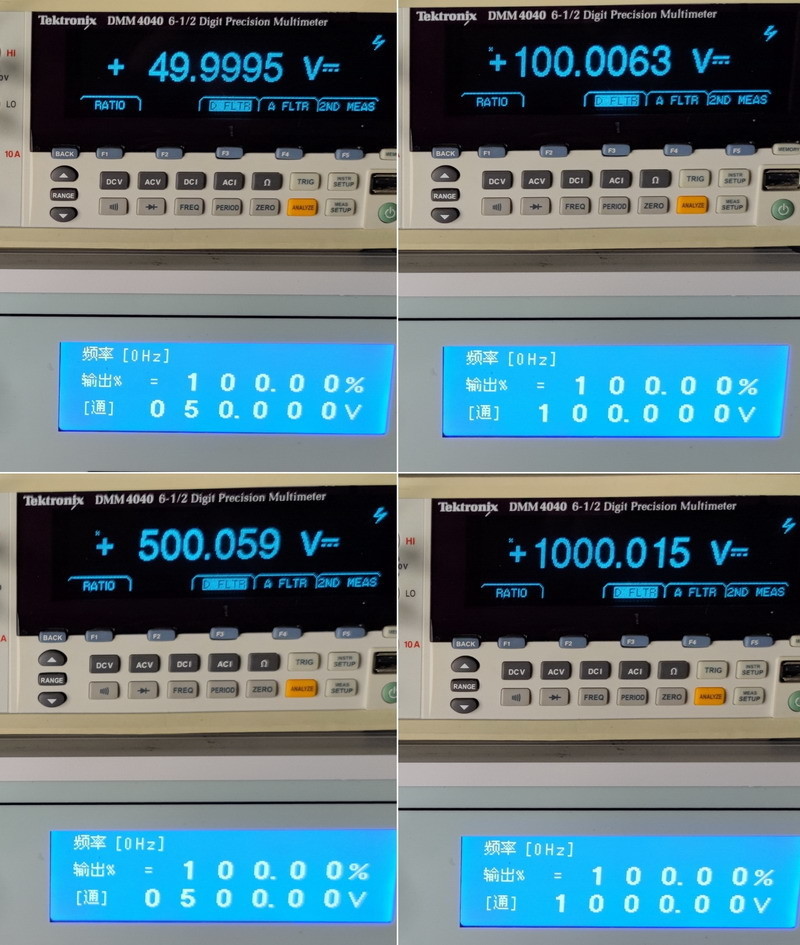

1、直流电压

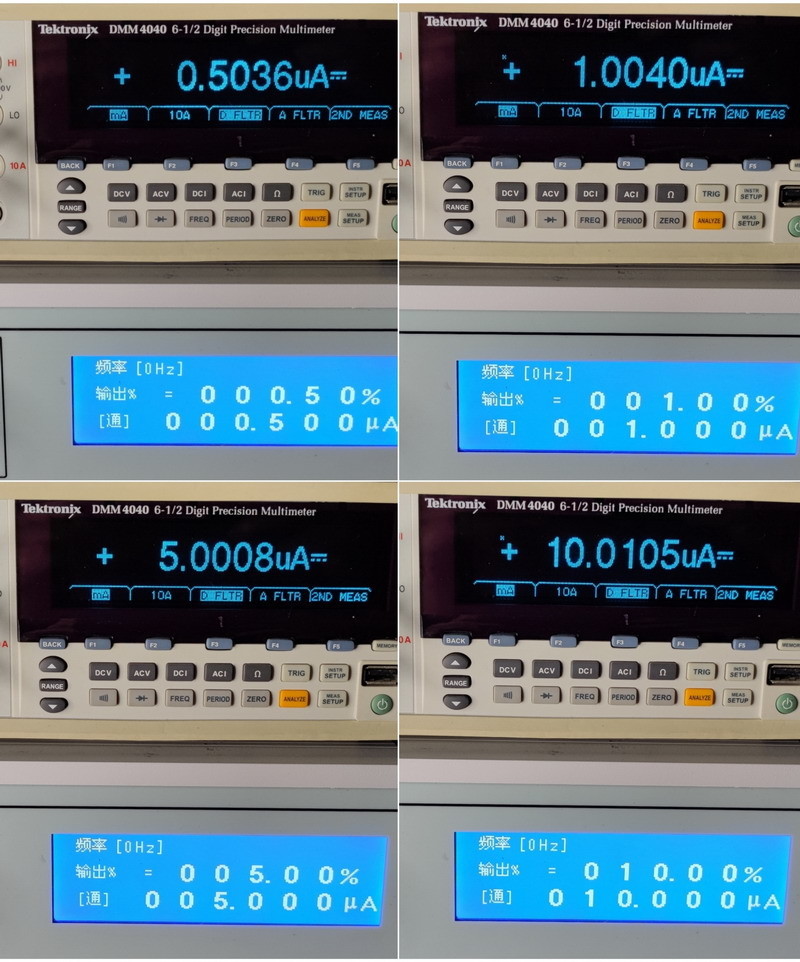

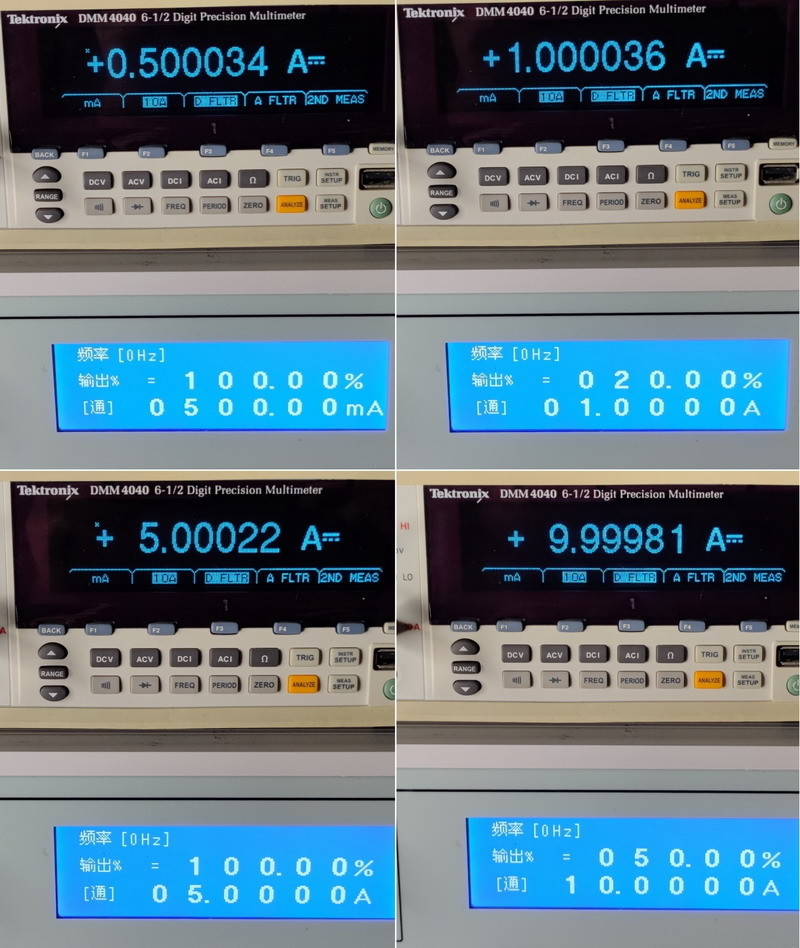

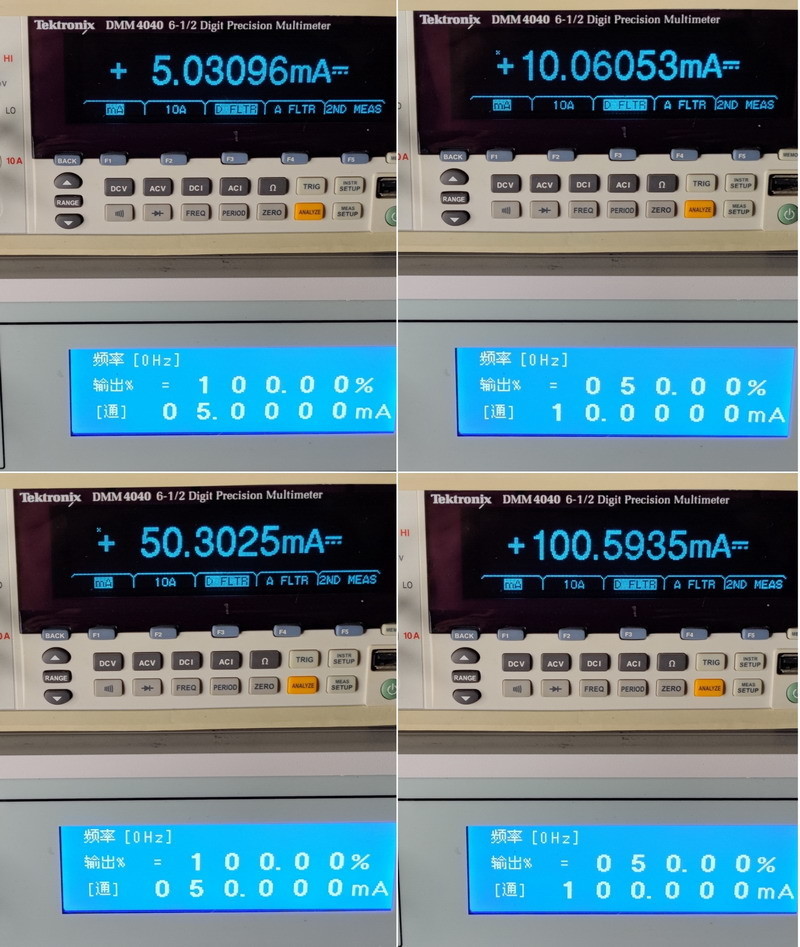

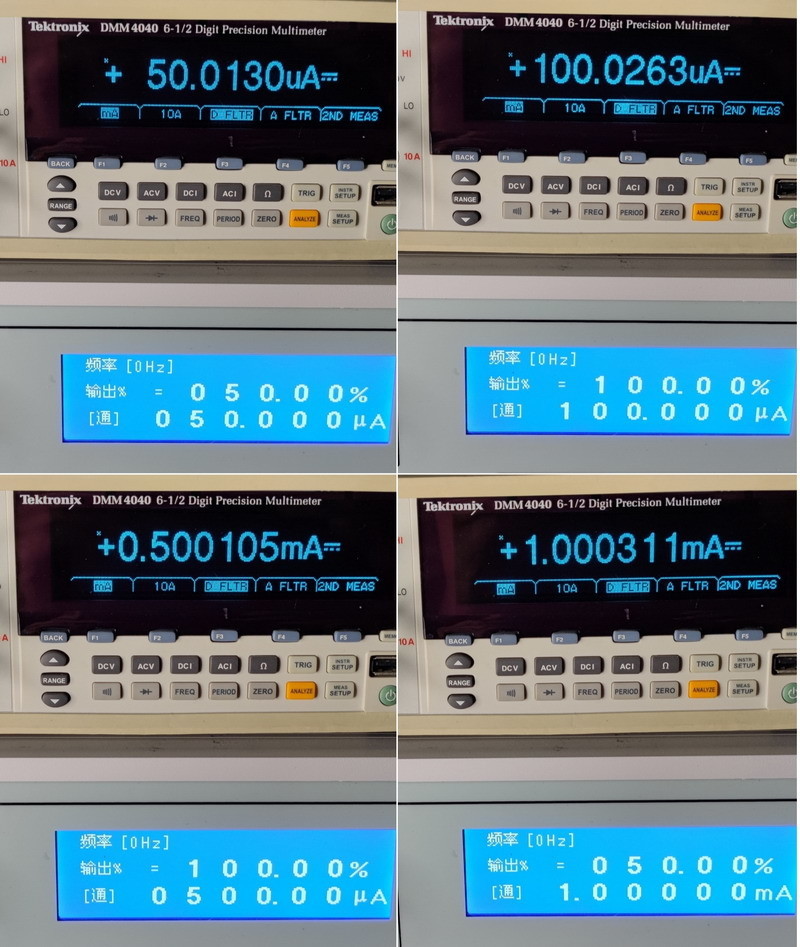

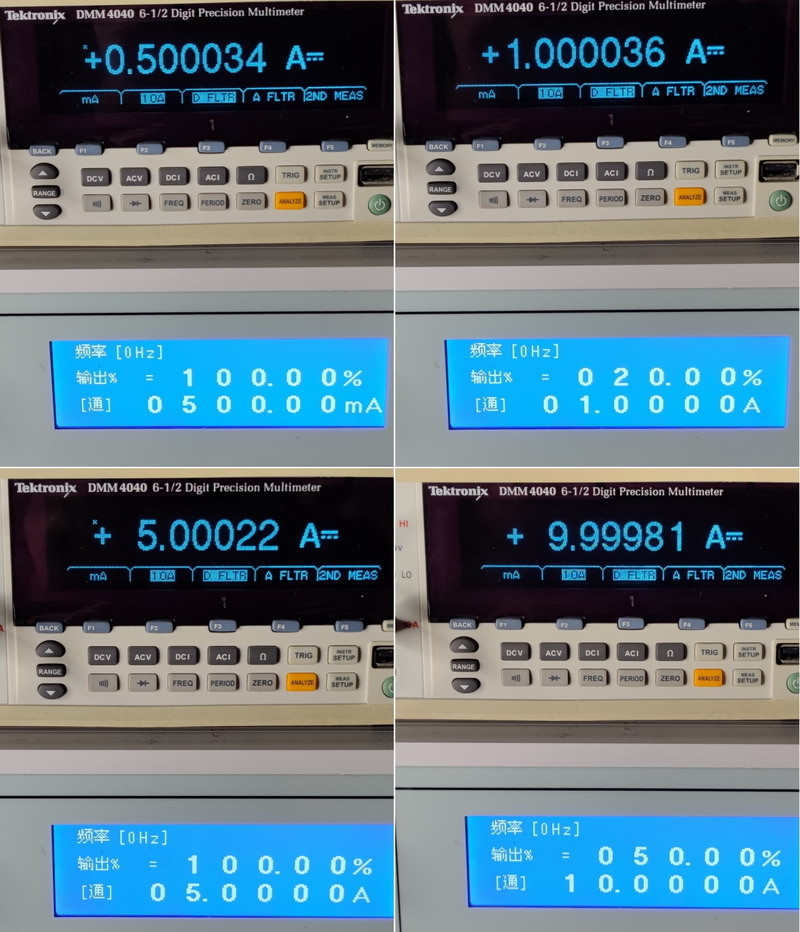

2、直流电流

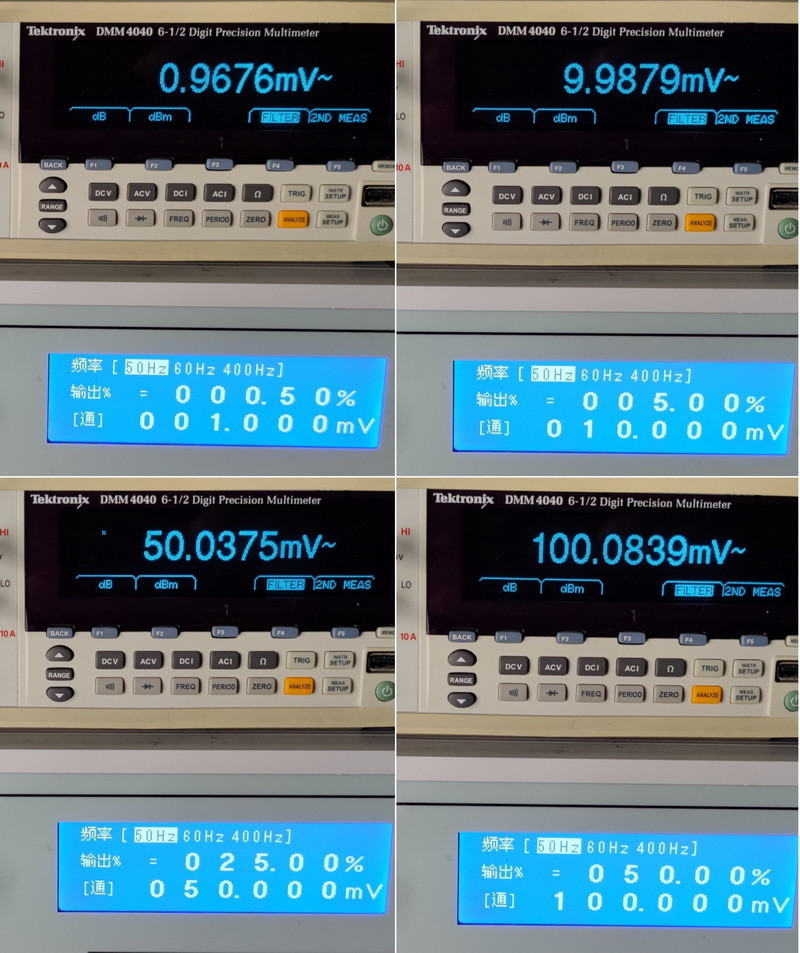

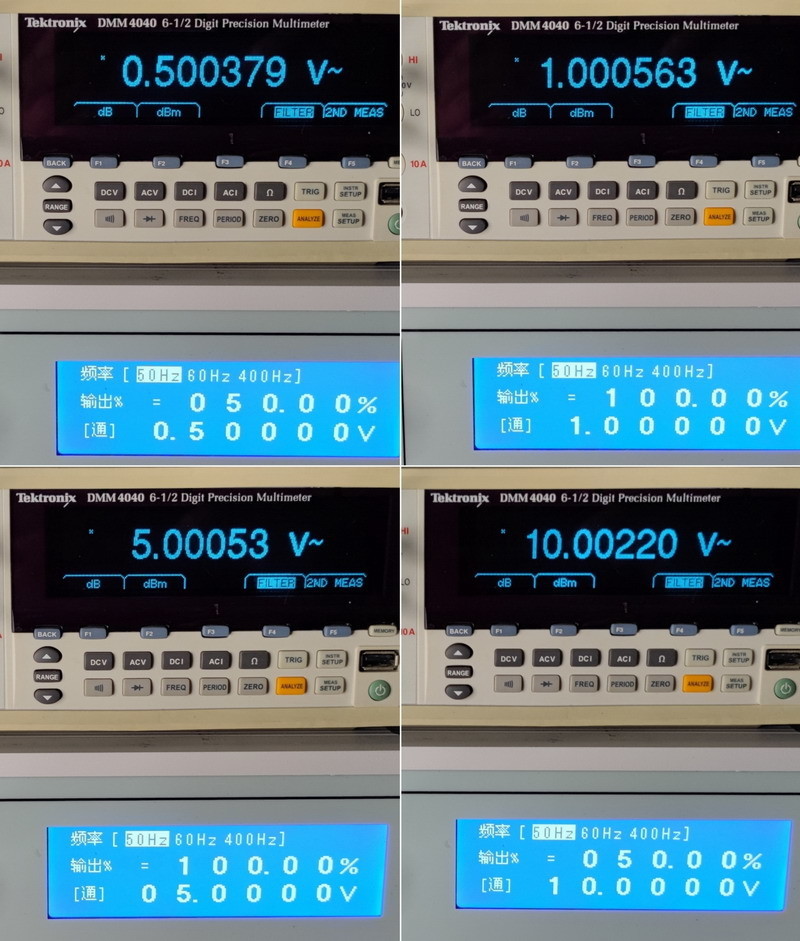

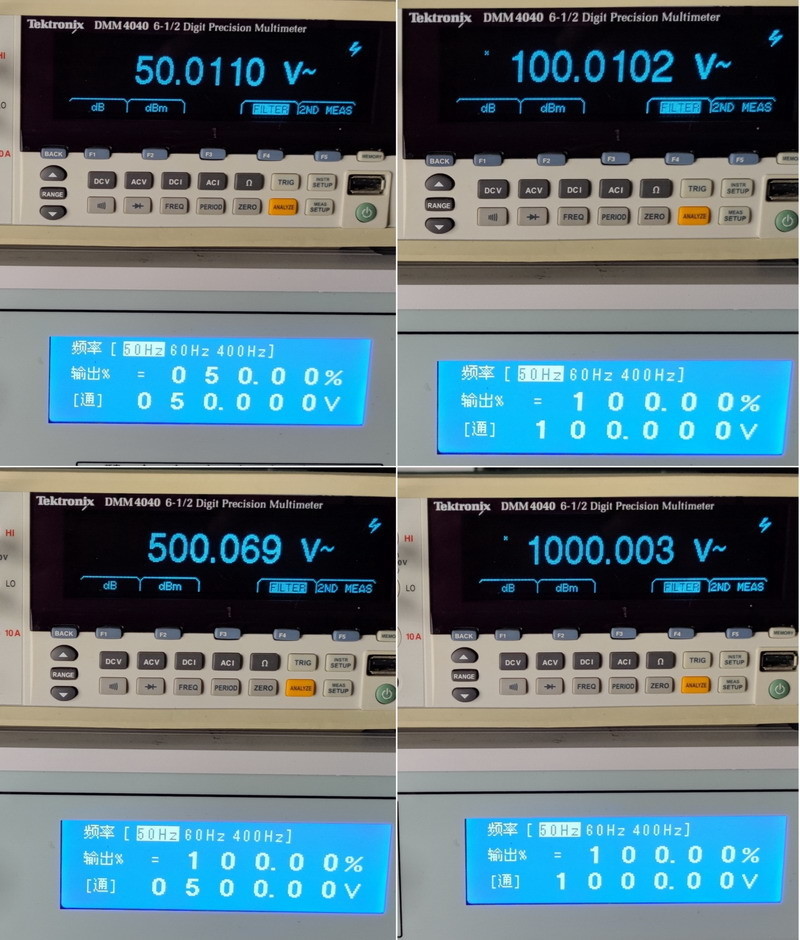

3、交流电压

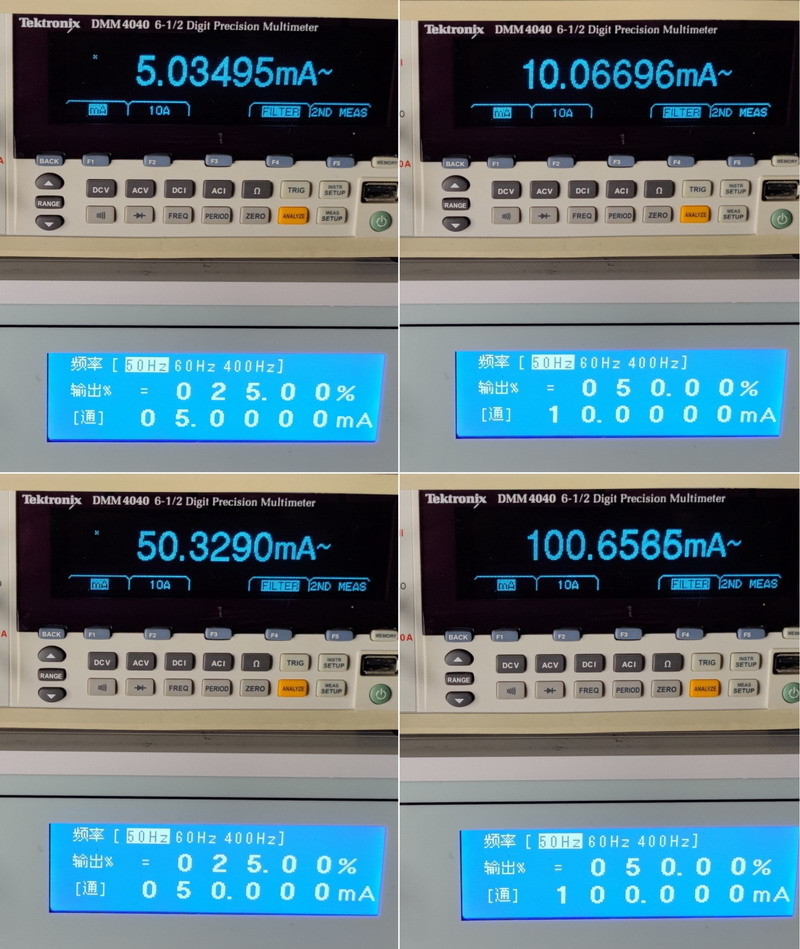

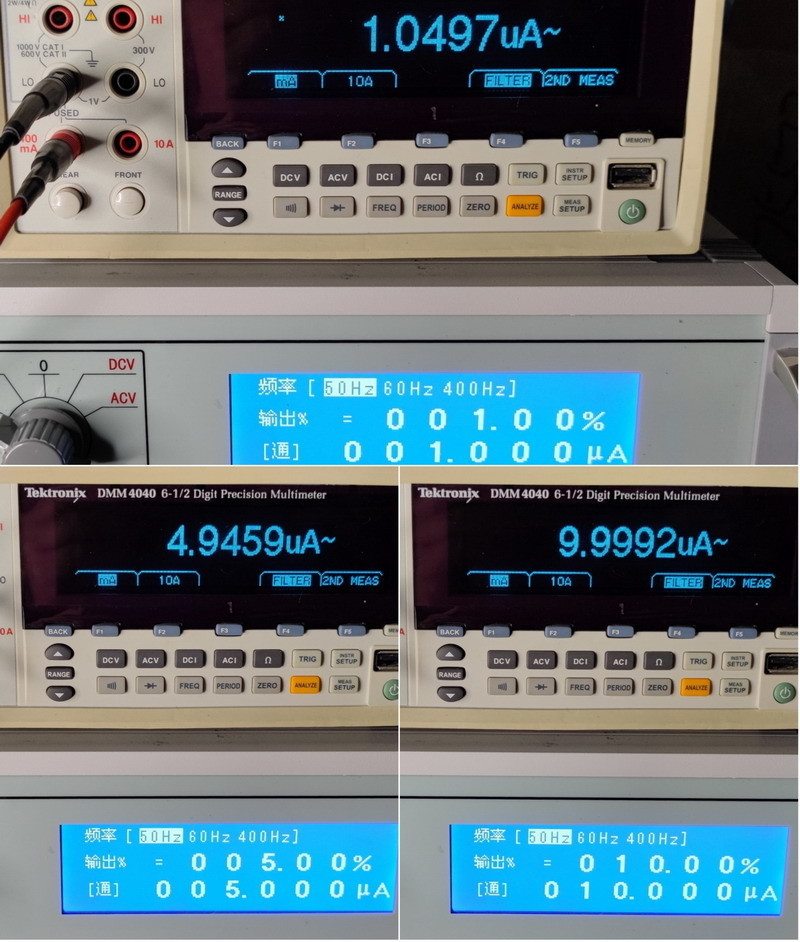

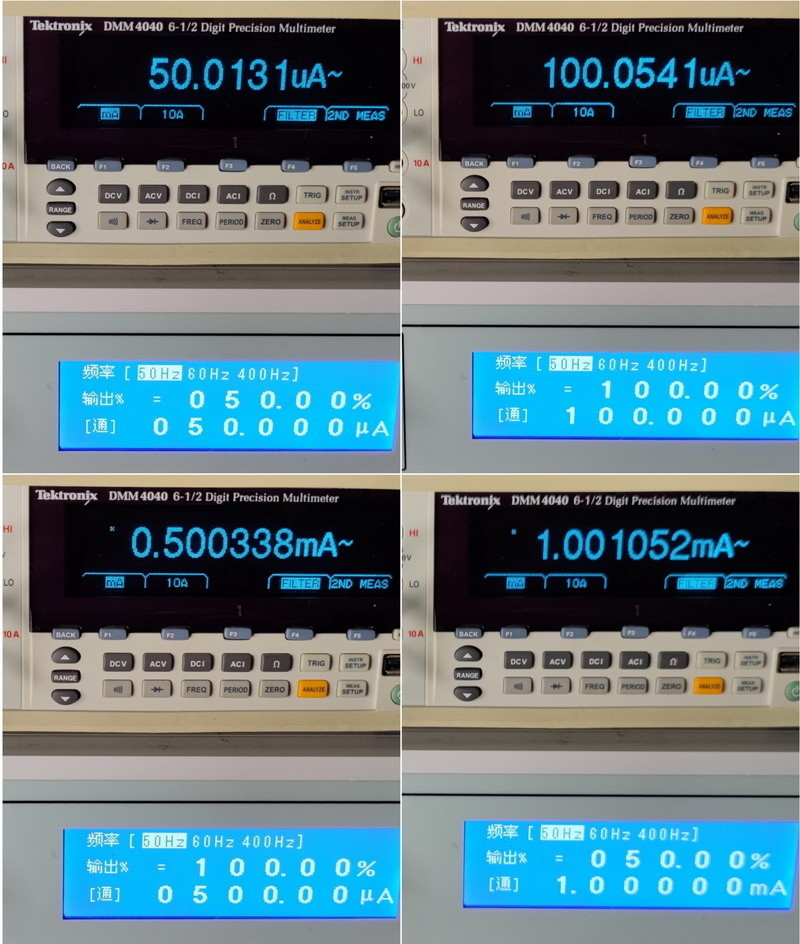

4、交流电流








     小结：
    从上面的测试数据来看，屏幕显示数字与实际输出值对比厂家精度指标还是稍有不足，存在个别超标现象，这种情况也与我这里实际测试条件和环境有关，这几天下雪，室内还没供暖，室温只有16度。对于显示数字与实际输出值不符的问题，可以采用高位表监测通过微调来达到目的，关键的问题在于整个机器输出的稳定性，从测试情况看，整体稳定性尚有不足，没有达到我期望的状态，尤其是交流电压部分，这个待有时间的时候通过视频给大家展示。

   关于测试最大最小电压和电流数值：
   1、直流电压最低0.3毫伏，交流电压1毫伏才有相对稳定的输出，这个可以从测试图中看出。
   2、直流电流最小0.5微安开始，交流电流最小1微安开始，精度也还可以。
   3、电流部分由于泰克DMM4040最大10安，所以大于10安部分未作测试。

   总体而言，该校验仪涵盖交直流电压、电流，电阻，而且电压测试从1毫伏到1千伏，电流测试从1微安到20安，测试数值范围很宽这一点来说确实增加了不少实用性，给测试也带来了许多便利，优点是数控操作比较便利，不足之处是稳定性略有不足，与VC25这种手持表也有一点差距，而且缺少交流1Khz，但作为只有万元入门级的多功能校准仪，也不能要求过多，干点粗活，简单测试一下四位半以下精度万用表还是可以胜任的。

勇闯沙滩

真是藏龙卧虎呀，校验仪竟有这么多，要求很高。

hc061218

看来福禄克源是必须的了！哈哈

wgh1027

哈哈，坑越挖越大

wgh1027

谢谢分享哦

jltzmy

hc061218 发表于 2021-11-10 06:59
看来福禄克源是必须的了！哈哈

没用过福禄克的源，不知道稳定性如何，关键是太贵买不起。

zhangwj98

了不得，看着今人羡慕。

13912217676

谢谢分享！蛊惑入坑

13912217676

就精准和温漂、置信度而言，葫芦壳的源必须上

fslichong

一大堆，你说到底哪个是准确的
