30V10A实验电源的维修

发表于：2021-11-18 20:38:48 3619
电子产品
行为类别: 维修
产品类别: 电源_电源适配器
电子品牌: 其它
电子产品关键字: 30V10A实验电源

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

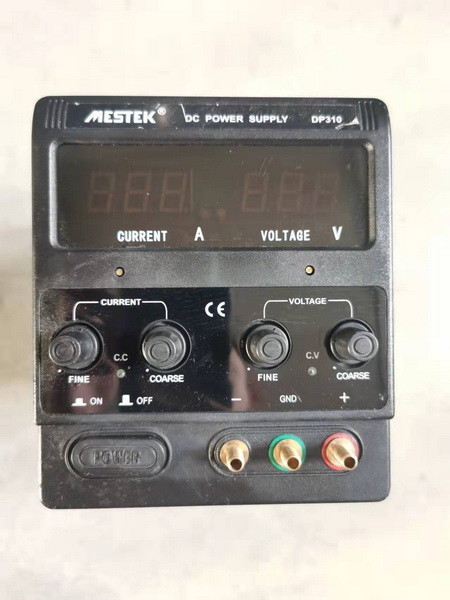

30V10A实验电源的维修，朋友电话说他的实验电源坏了。找了一下手头还没有这么大电流的电源。目前疫情影响快递物流，返厂不知道要多久。送来一看是个开关电源的实验电源，难怪那么轻。

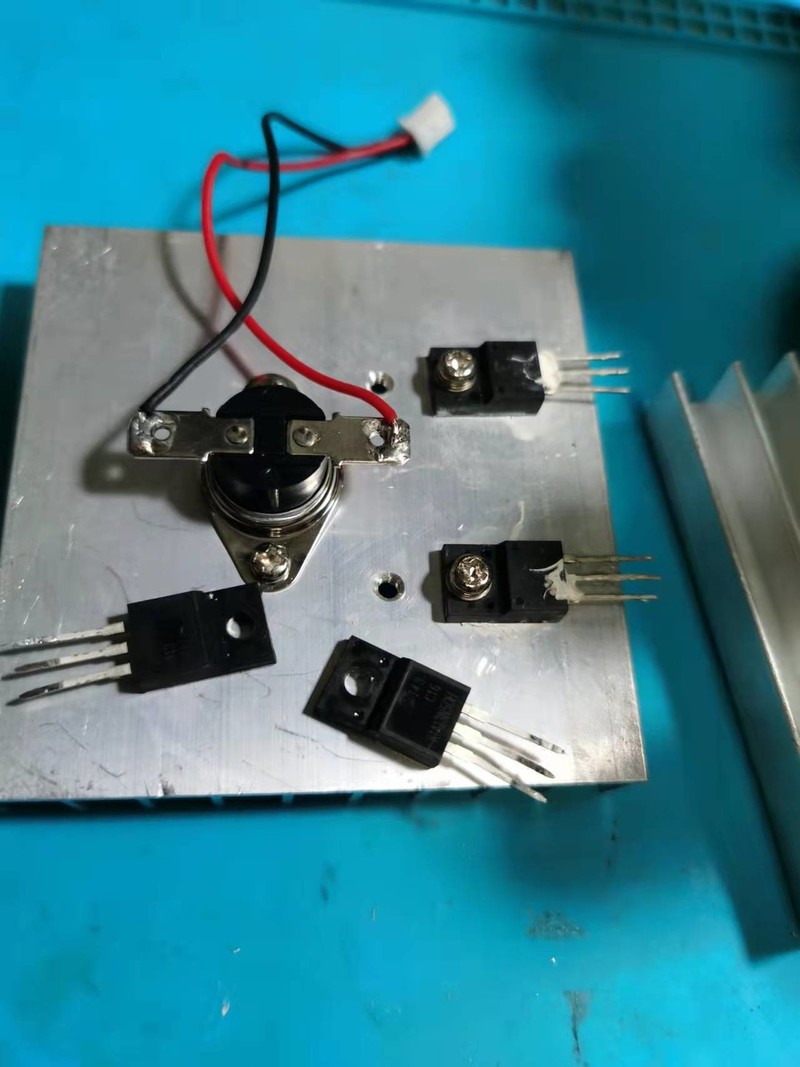

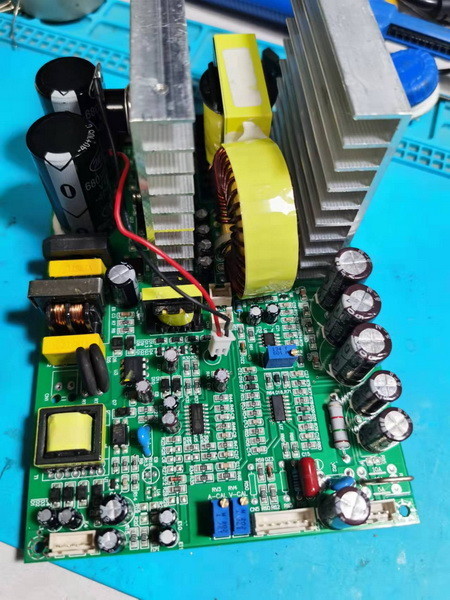

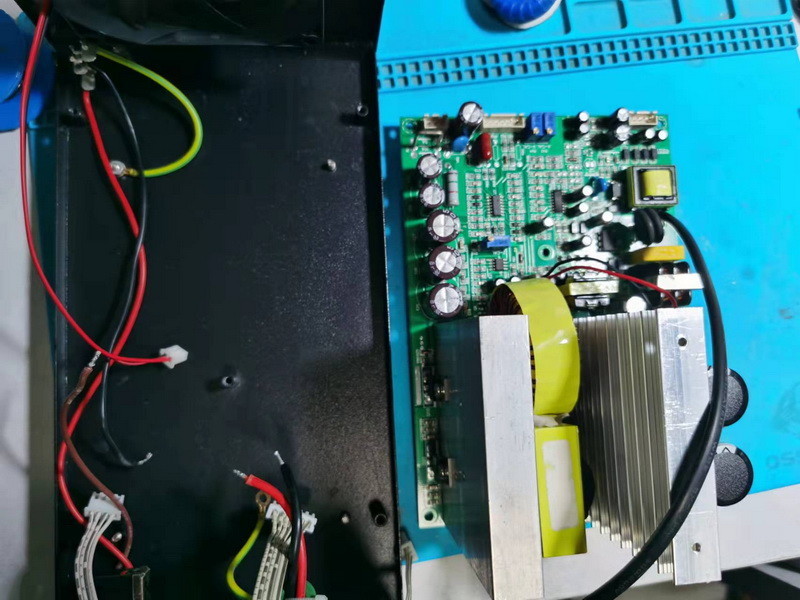

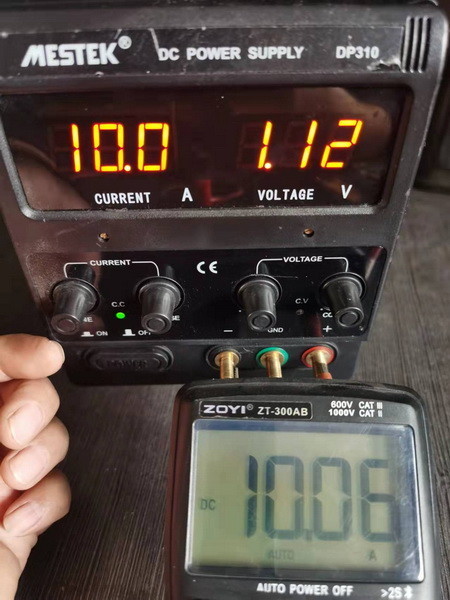

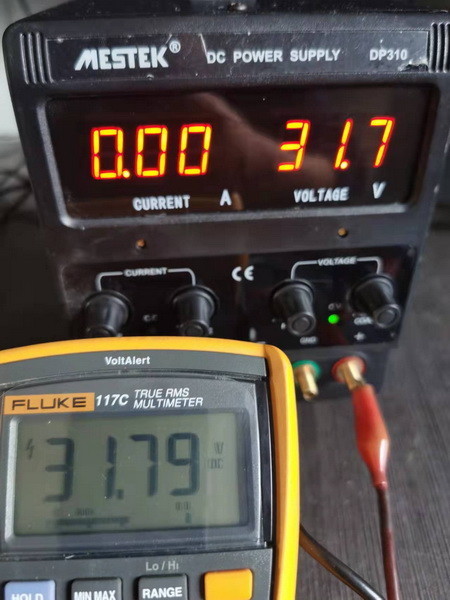

  拆看一看，保险管已炸裂，主回路有严重短路，主板拆下测量，两个功率管都短路了，其他元件未见异常。拆下，手头只有K3568的拆机件。8A500V稍小一些，感觉也可以。装上，串灯泡通电，灯一闪即灭，不烧管了。然后装机试机，电压0-31V，电流最大10A无压力，风扇也是随负载和电压有变化。两个拆机管救活一个实验电源，还是很超值的。


以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（20）

wgh1027 数字大神 2021-11-18 22:06:11
手到病除。
2021-11-18 22:06:11 回复
wgh1027 数字大神 2021-11-18 22:06:43
谢谢分享哦
2021-11-18 22:06:43 回复
无极 数字梦想家 2021-11-18 23:28:44
看着像是半桥
2021-11-18 23:28:44 回复
勇闯沙滩 数字大神 2021-11-19 06:54:18
邻居家的产品。这么大电流的可调电源少见，技术高超修好了。
2021-11-19 06:54:18 回复
人生涅槃 数字斗士 2021-11-19 08:47:37
学习了
2021-11-19 08:47:37 回复
佳维 数字精灵 2021-11-19 09:37:54
感谢分享
2021-11-19 09:37:54 回复
zhangwj98 数字精灵 2021-11-19 12:30:17
楼主历害，谢分享。
2021-11-19 12:30:17 回复
wgh1027 数字大神 2021-11-19 19:57:57
技术活，好评
2021-11-19 19:57:57 回复
atz123 数字王者 2021-11-19 21:06:58
楼主历害，谢分享。
2021-11-19 21:06:58 回复
喜欢就好 数字精灵 2021-11-20 01:17:15
高手!谢谢分享
2021-11-20 01:17:15 回复
人生涅槃 数字斗士 2022-6-11 11:20:02
:学习了
2022-6-11 11:20:02 回复
atz123 数字王者 2022-6-11 20:27:47
感谢分享
2022-6-11 20:27:47 回复
wgh1027 数字大神 2023-5-2 21:27:01
身手不凡
2023-5-2 21:27:01 回复
佳维 数字精灵 2023-5-3 15:23:01
感谢分享
2023-5-3 15:23:01 回复
老李爱维修 数字梦想家 2023-5-31 10:46:49
这个功率管就是老爱坏，可能与散热有关系。
2023-5-31 10:46:49 回复
wgh1027 数字大神 2023-7-15 19:04:01
技术了得
2023-7-15 19:04:01 回复
wgh1027 数字大神 2023-7-16 22:12:46
电源功率挺大啊
2023-7-16 22:12:46 回复
糊涂周 楼主     数字精灵 2023-7-16 22:32:03
wgh1027 发表于 2023-7-16 22:12
电源功率挺大啊

开关电源10A还容易些，线性电源要做足10A就要很重的一台了。
2023-7-16 22:32:03 回复
hymyfzgs 数字大师 2023-7-17 16:05:16
楼主历害，谢谢分享。
2023-7-17 16:05:16 回复
