众仪ZT101万用表的再次升级，打开温度功能

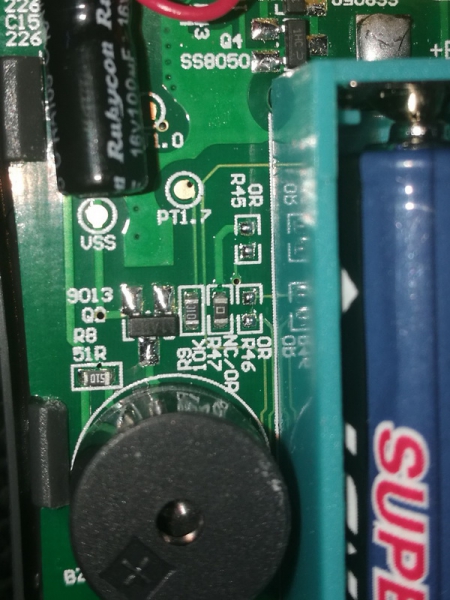

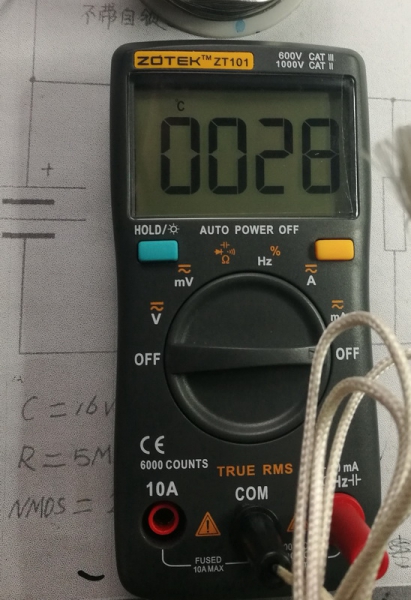

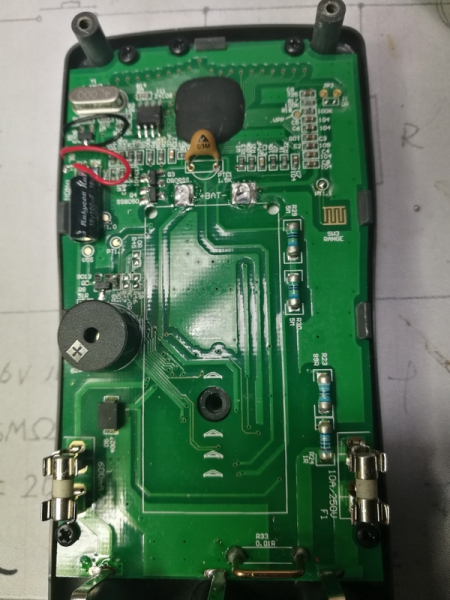

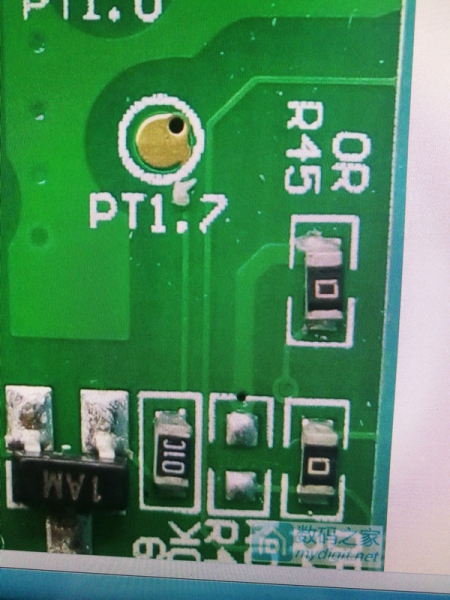

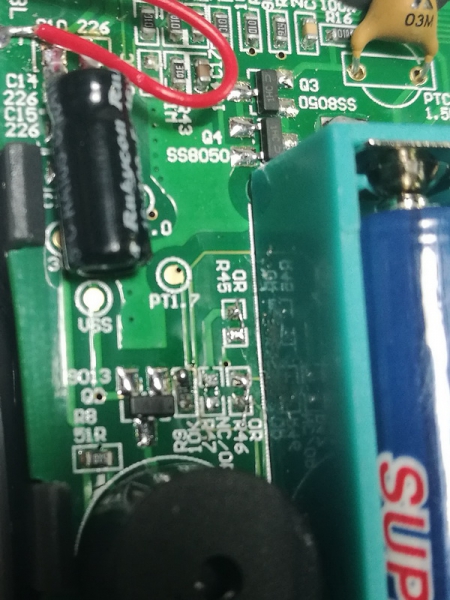

最近把玩了ZT101,升级了9999，改了背光时间，加了手动挡。好像没有上升的空间了。ZT102还有温度测量功能。仔细分析，芯片是有此功能的，经观察发现有戏，具体如图所示拆除一个0欧姆电阻，另焊上两个0欧姆电阻。（经验是先拆除电池夹，操作空间就很宽敞了，）用导线直接焊接比0欧姆电阻更简单。其实就是拆一个电阻。短路两处焊点，上电池顺时针旋转至原来的OFF档，温度档出现了。按照校正方法将温度档校正一下。(校正经验：在一个房间里将zt101和标准温度计放在一起，最好放一晚，环境温度芯片温度一致了，再调校为标准温度，自我感觉误差最小。)用普通的k型温度探头就可以，至此带温度档的众仪101就升级成功了。论坛发帖，抛砖引玉。

不错，手动档的按钮，是不是PCB板背后那个写着SW3的位置吧，你如何加的？？

有时间我也改一下，还望多多指教

客气了，大家相互学习吧。众人拾柴火焰高，论坛会越来越热闹

这网站啥时候有的？？

ducati123 发表于 2017-3-29 23:58
这网站啥时候有的？？

有好些日子啦

听起来不错，这是颗专用ic吗

话说，厂里要去你家查水表了

好技术，赞一个

讚揚下。好手功啊

技术贴啊，赞一个 !

为何109没有测温功能

技术贴！支持

wxx998877 发表于 2017-6-14 14:19
为何109没有测温功能

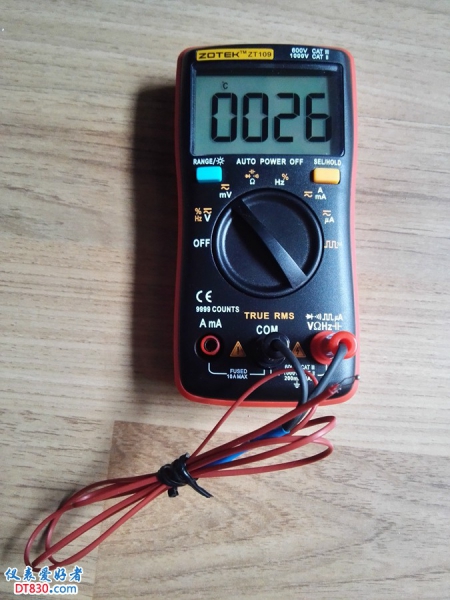

可以自己加，很简单，去数码之家看我帖子

做个好梦 发表于 2017-6-14 22:14
可以自己加，很简单，去数码之家看我帖子

给个链接，谢谢

wxx998877 发表于 2017-6-15 08:14
给个链接，谢谢

我在本论坛发帖了，自己看看

做个好梦 发表于 2017-6-15 11:48
我在本论坛发帖了，自己看看

看到了，要编程器

wxx998877 发表于 2017-6-15 11:59
看到了，要编程器

那玩意很便宜的，15元包邮，烧录夹稍微贵一点，二十几元。

这个温度测量范围是多少？太小无意义

烈焰无悔 发表于 2017-6-29 22:51
这个温度测量范围是多少？太小无意义

温度测量范围主要是有探头特性决定的。大概是：
