众仪219电压档的精确校正实验

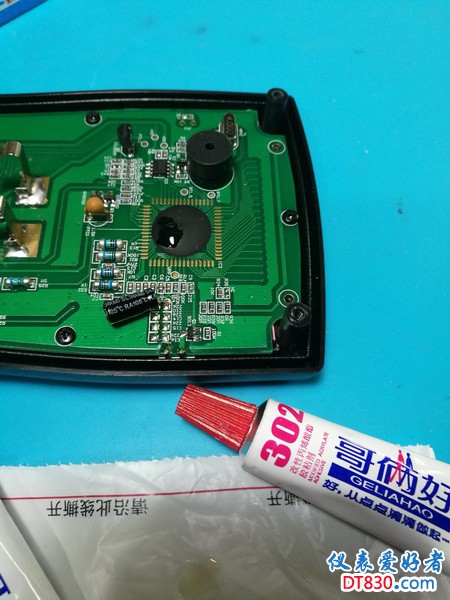

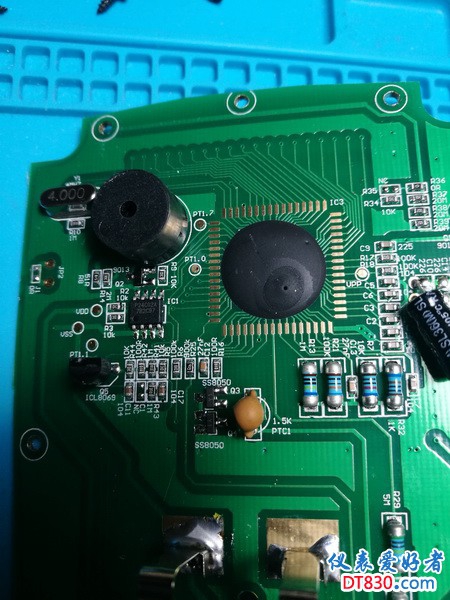

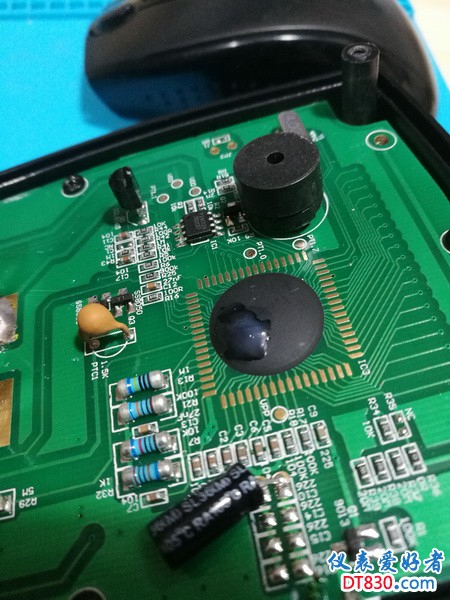

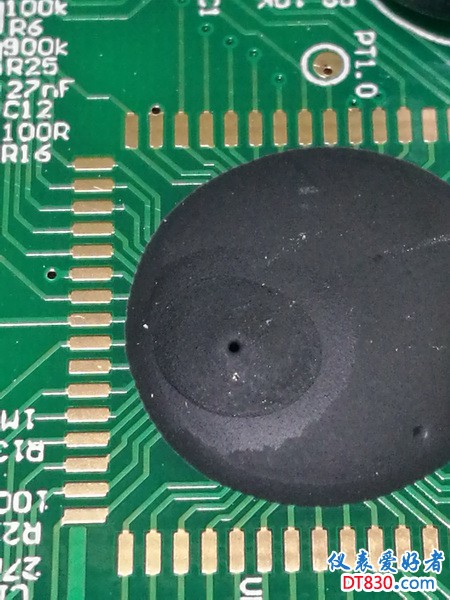

219到手的第一感受是分量不错，踏实，外壳上的四个小突起简直是神来之笔，彻底解决了一般万用表软胶外壳的松垮现象，档位转换也舍弃了弹簧滚珠结构，要是蝴蝶状的材质也是白色的（福禄克和优利德）就更完美了。我的黑胶芯片自带一个火山口，仔细观察不敢放任自流，用AB胶封山处理，安全了。

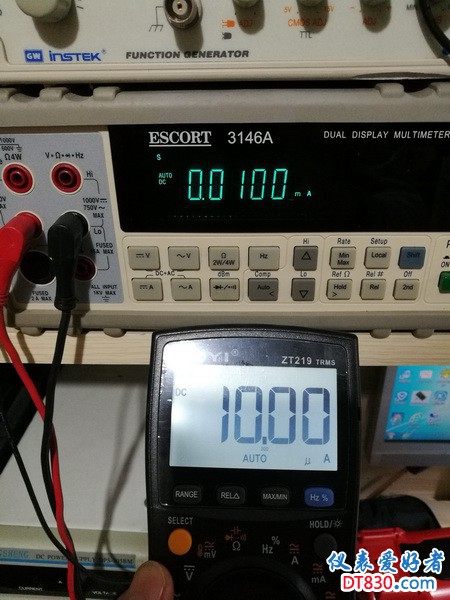

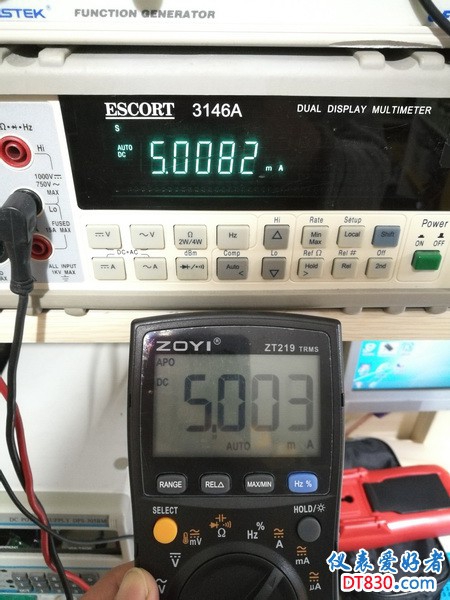

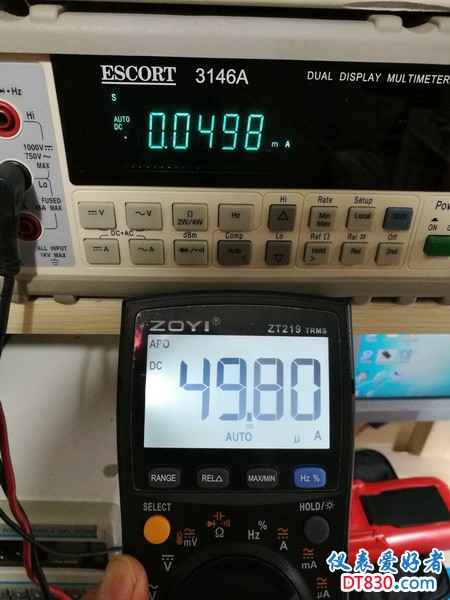

  试试测量精度，电流档ua和ma都比较满意。电压档有十几个字的误差，心里不爽，各论坛还没人写关于219校正的帖子。自己动手丰衣足食，读取数据，先保存备份（切记！）。

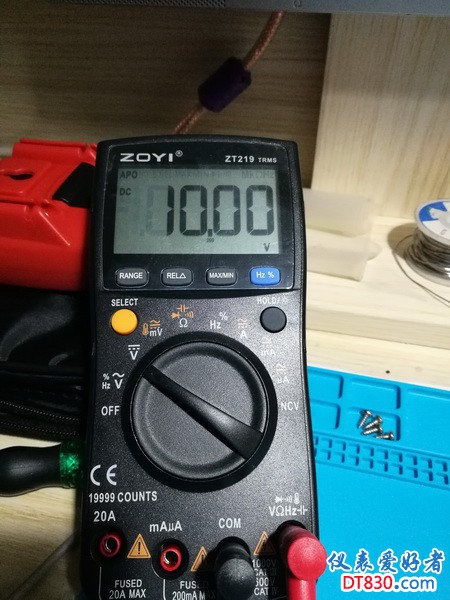

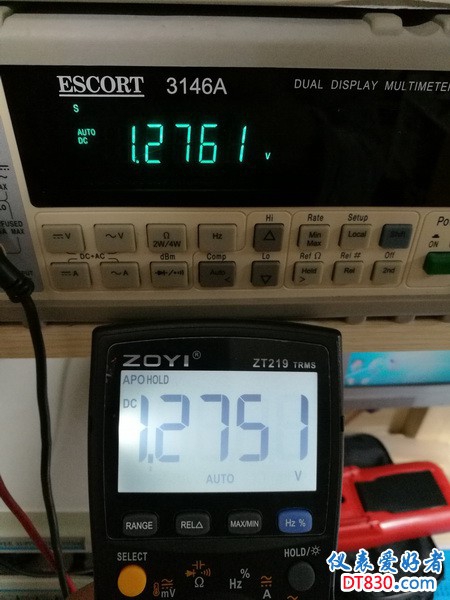

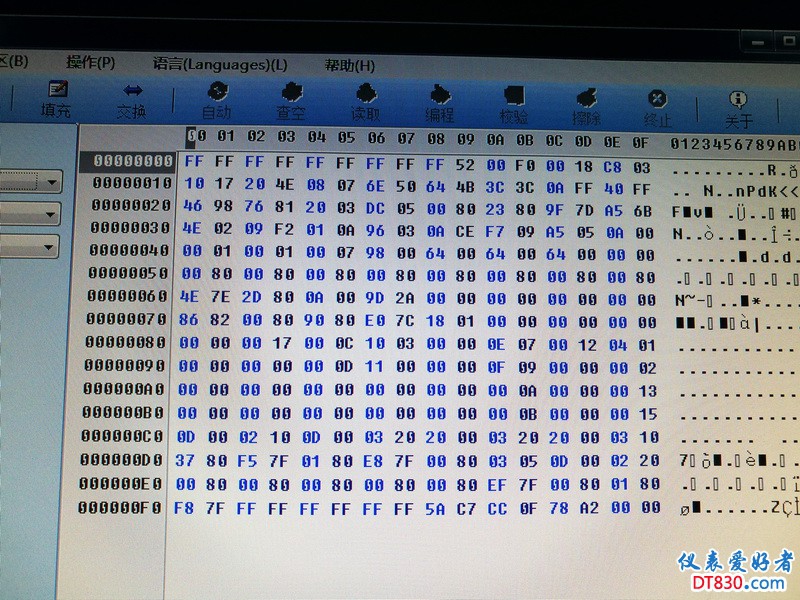

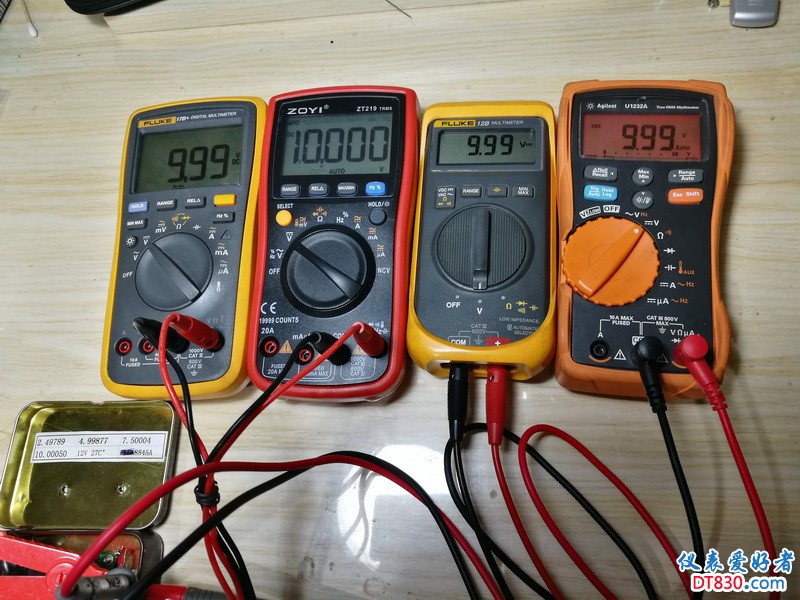

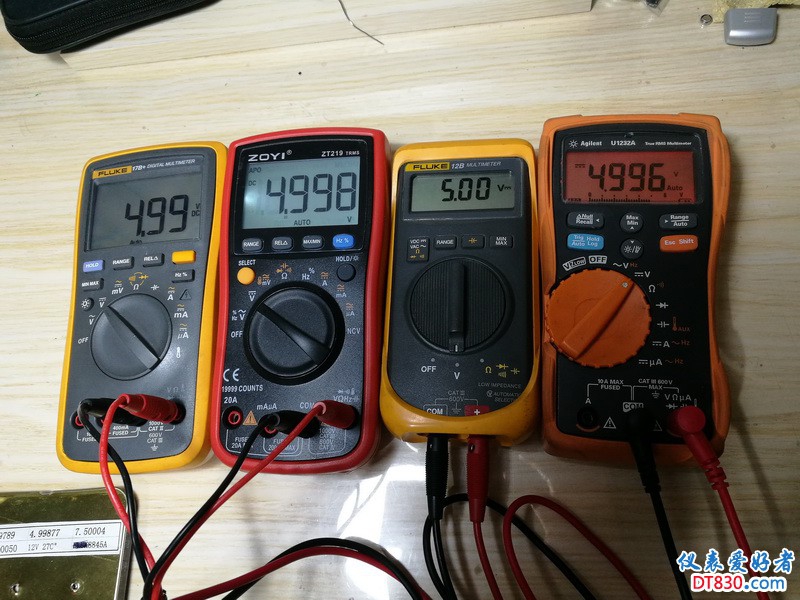

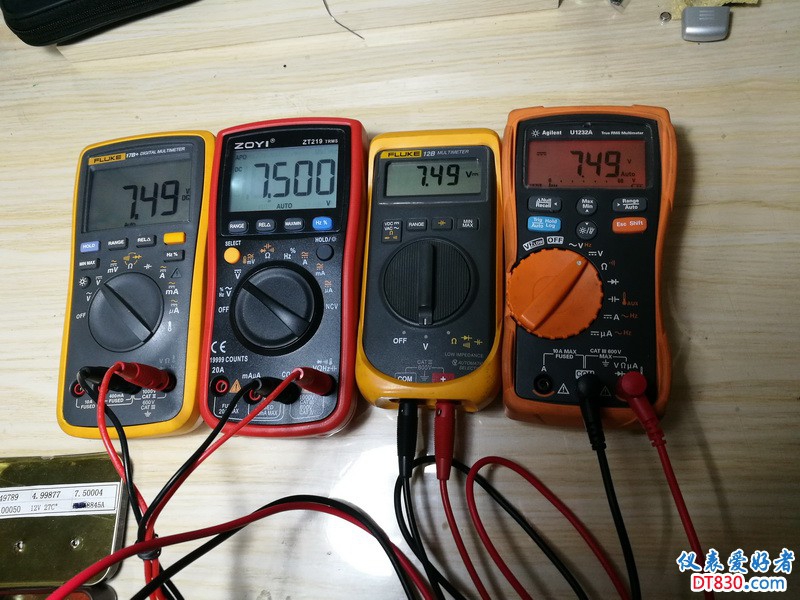

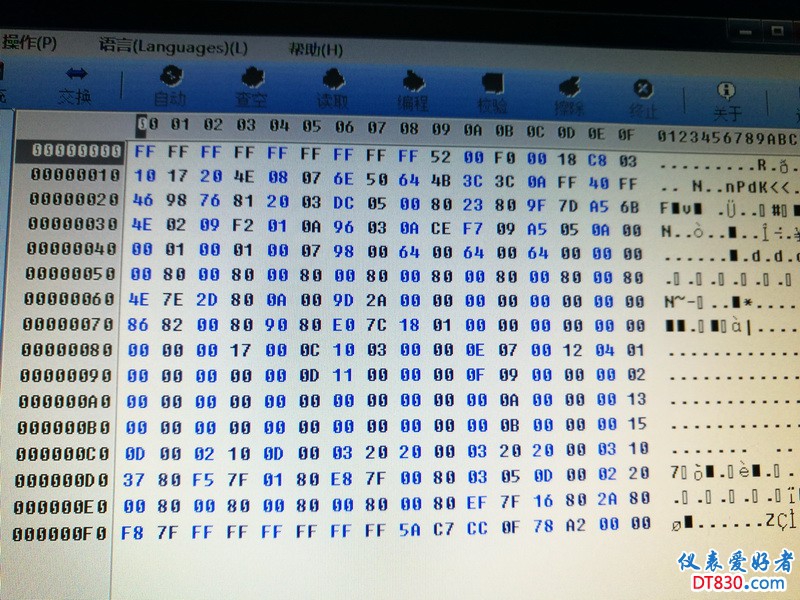

实验结果是：EC ED是19.999电压档位的数据，EE EF是199.99电压档的数据。自己的基准是584，只能校准这两个档位。看数据判断原厂只校正了EA EB的数据，其他档位就看电阻网络的精度了。一看都是原始数据（00 80）。再看电阻1欧是0.5%的，99欧-5M的是0.25%因该还不错，可是对于本人还不够，先反复改写EC ED 直到16 80基本可以做到与基准的5v 7.5v 10v一字不差。2.5v有一个字的偏差。满意。然后是199.99的档位的校正，需要注意的是要手动转换到199.99v量程再读数，反复写入不同的数值最后我的表是EE EF 的数据写入 2A 80 表显示10.00。至于其他档位因为没有高精度的源就不折腾了。

补两张图

是24C02里的数据吗？用烧写夹子干的活？

xo304 发表于 2018-2-9 23:57
是24C02里的数据吗？用烧写夹子干的活？

是的，每个表的校正数据都不一样，供参考。

楼主能否配上一张烧写架子工作的图，让我们新手也见识一下

非常好，说明了一些问题。

  真是高手

线圈加矿石 发表于 2018-2-10 17:40
真是高手

你也可以的，并不难。

光速飞行 发表于 2018-2-10 23:23
你也可以的，并不难。

   谢谢鼓励!   好好学习,努力争取.

线圈加矿石 发表于 2018-2-11 20:41
谢谢鼓励!   好好学习,努力争取.

祝你心想事成！

这是你自己想出来的方法？？

43545 发表于 2018-2-12 13:32
这是你自己想出来的方法？？

是自己琢磨出来的，收到机器晚，219的基本情况都被说透了。只有开新思路了，其实也是抛砖引玉。

糊涂周 发表于 2018-2-12 18:40
是自己琢磨出来的，收到机器晚，219的基本情况都被说透了。只有开新思路了，其实也是抛砖引玉。 ...

牛屎怎么有个眼，还用胶粘上了？

编辑器几伏供电，如果5V供电，24C02用烧写夹子（芯片不焊下来），5V电压是否威胁表的主芯片？（同时把电供给了表）

糊涂周 发表于 2018-2-9 23:52
补两张图

给力......

狮子王 发表于 2018-2-10 11:19
楼主能否配上一张烧写架子工作的图，让我们新手也见识一下

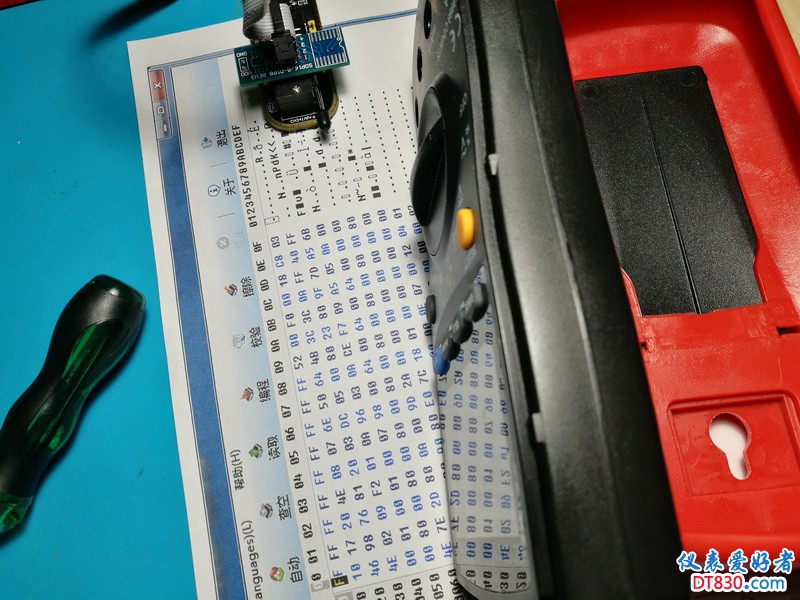

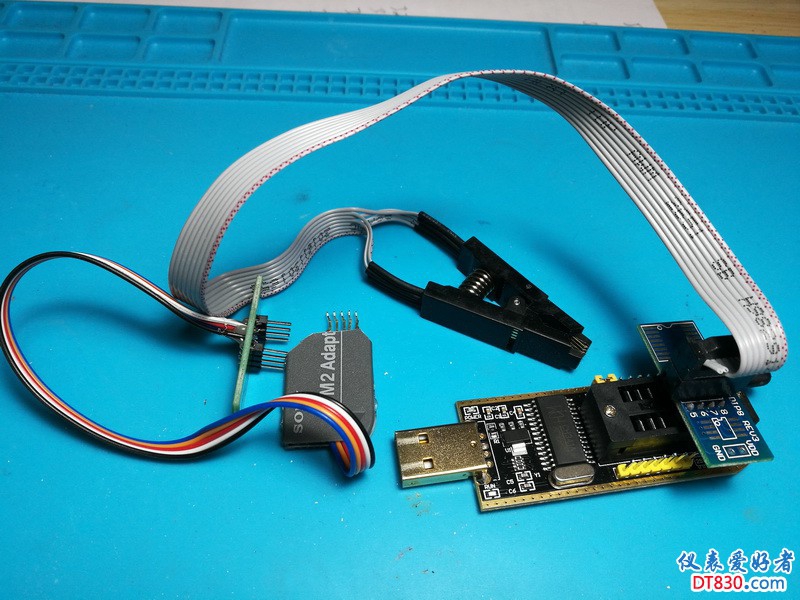

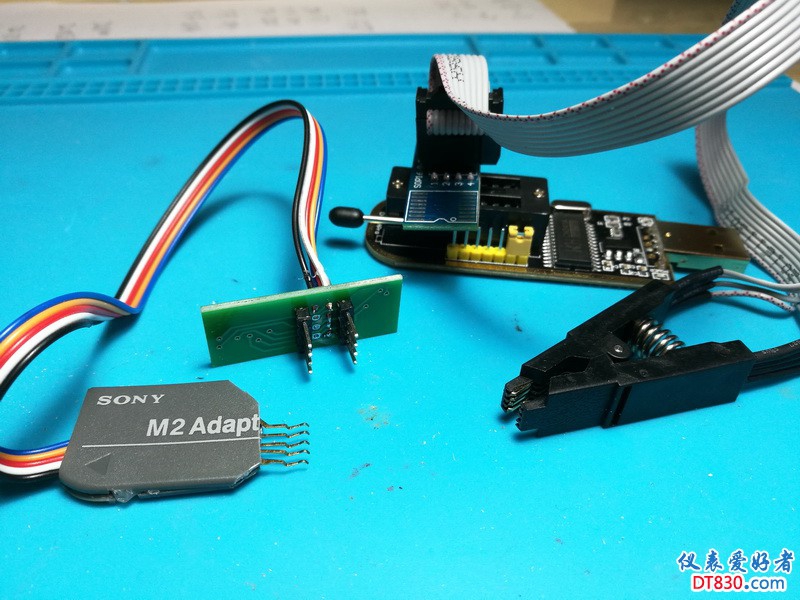

就是这个烧写器，众仪系列用夹子，优利德210e用左边的五头探针。

wgsd 发表于 2018-2-13 13:18
编辑器几伏供电，如果5V供电，24C02用烧写夹子（芯片不焊下来），5V电压是否威胁表的主芯片？（同时把电供 ...

烧写器是usb5v供电，5v的电压正负正确就不会影响主芯片

糊涂周 发表于 2018-2-13 17:39
烧写器是usb5v供电，5v的电压正负正确就不会影响主芯片

谢谢。
3V供电的表，查了下0660芯片供电电压不超3.6V，所以没敢5V直接给24C02供电，因其电源与表芯片相连。
刚才把24C02焊下来了，连线与单片机，把第7行读出来了，忘了在那看到的说是电容调整项。我的电容档超标近20%（中间位，10P和2000微法差不多），不知道是否这一行？我的数字与你的有很大出入。
B6  81  00  80  7E  83  E0  73  18  01  00  00  00  00  00  00
还没来得及调，先读出来，有时间在调调试试。

wgsd 发表于 2018-2-13 18:43
谢谢。
3V供电的表，查了下0660芯片供电电压不超3.6V，所以没敢5V直接给24C02供电，因其电源与表芯片相连 ...

先做备份，再编辑数据调试。，5V电压一般烧不了，烧了算我的看了你的电容测试数据，数值偏离超参数指标，可能是工人被你的人格魅力折服，给你了一张空白支票24C02，数额让你随意填。这样的机会不多的，你要好好把住，今年多买彩票，多参与博彩业。获奖感言时可要记得我呦。

xo304 发表于 2018-2-13 19:22
先做备份，再编辑数据调试。，5V电压一般烧不了，烧了算我的

没有该表的芯片资料，还是稳妥点好，虽然是牛屎，但是非常圆的啊，如果烧了上哪找这么圆的。
烧成牛粪渣了你还想要，能不能打度点 ，没看楼主的都烧了个洞，还得加个小牛屎堵洞。
