分享一个带开关的电源插头

[复制链接]
发表在  2022-11-29 15:37:34  | 显示全部楼层 | 阅读模式
电子综合
综合类别: 其它
综合电路分类: 其它
关键字: 三芯插头
由于最近买了个新玩具,不满意他的电线,想换一根,买了一根硅橡胶线,可是没有好的插头,于是到某宝搜了一下,发现一个带开关的三芯插头,感觉不错,于是买了

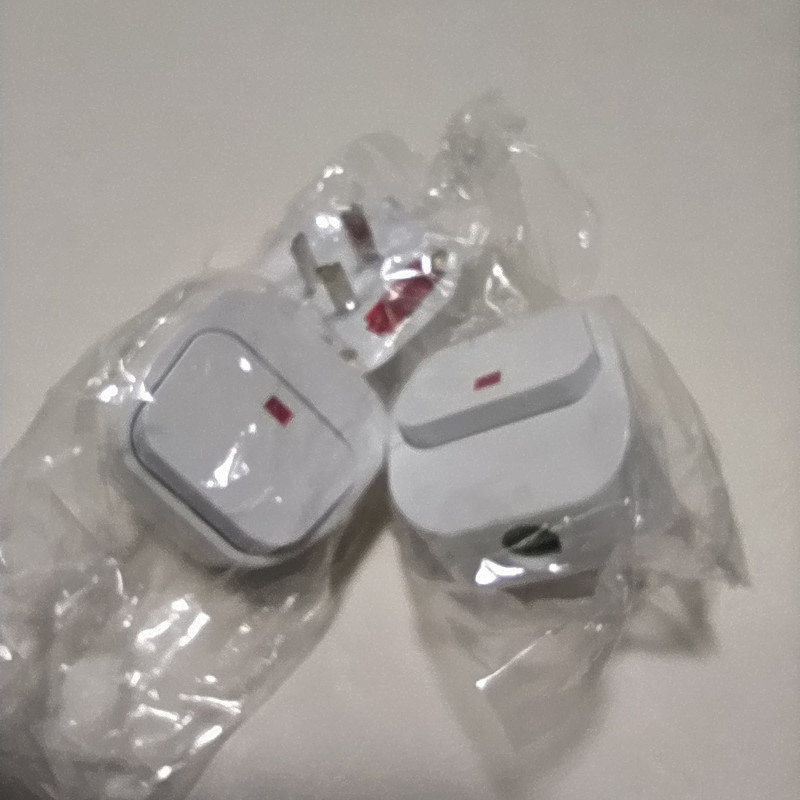

很快收到货,这种插头带有开关,并且带有熔断保险丝管,带开关的好处在于对不持续使用的并且不带开的的用电器具很方便,省去插拔的麻烦,创意很不错

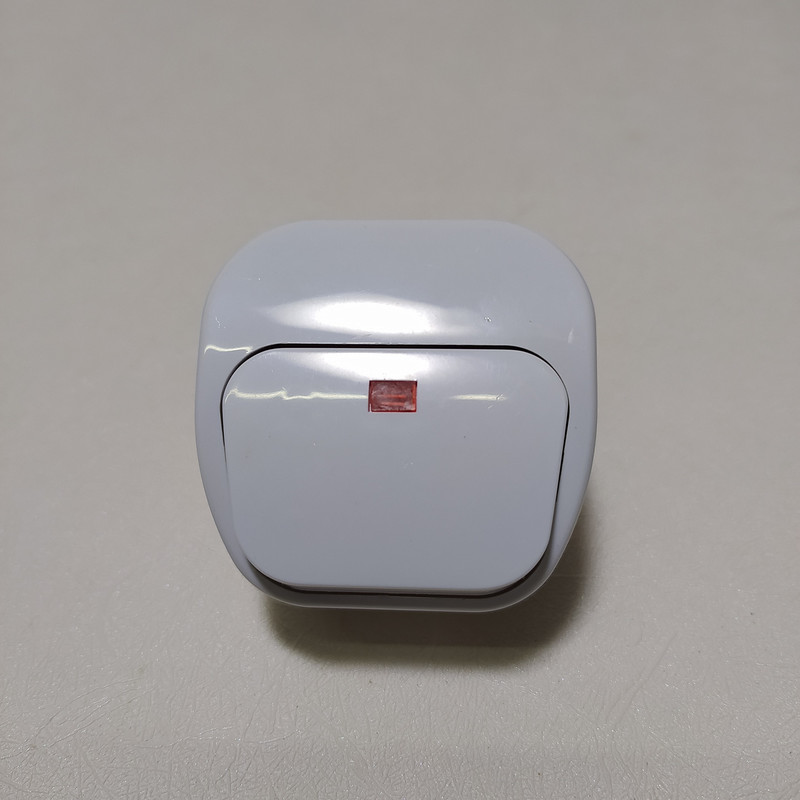

插头的上面,带有一个很大的开关,红方是电源指示灯

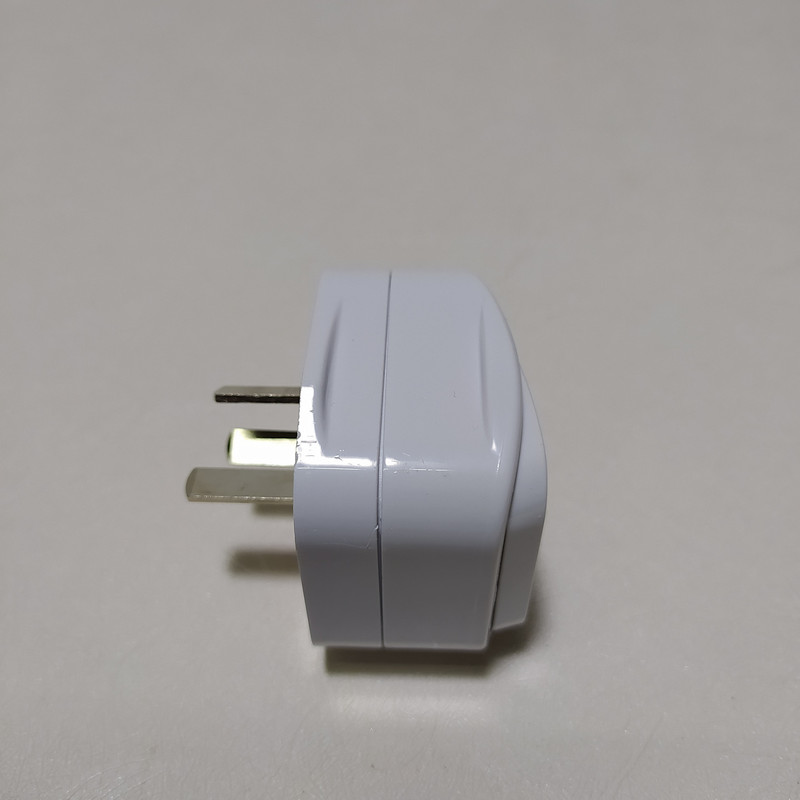

侧面,手持插拔也很方便

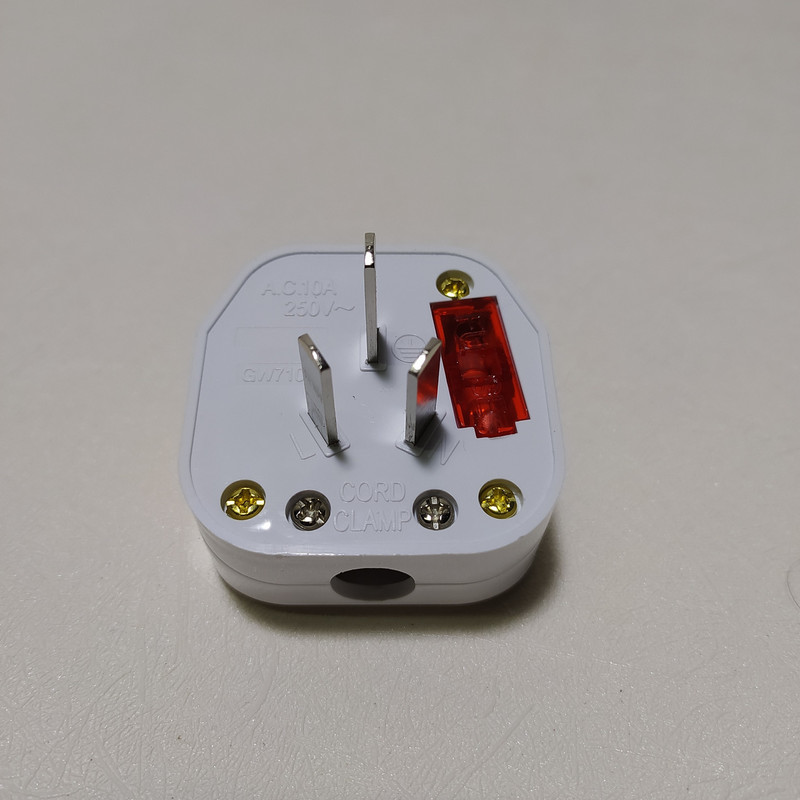

插头面,三个黄色螺丝是固定上下盖的,两颗白色螺丝是紧固电线压板的,红色的是保险管座


插片为铜材质,厚度为1.4mm

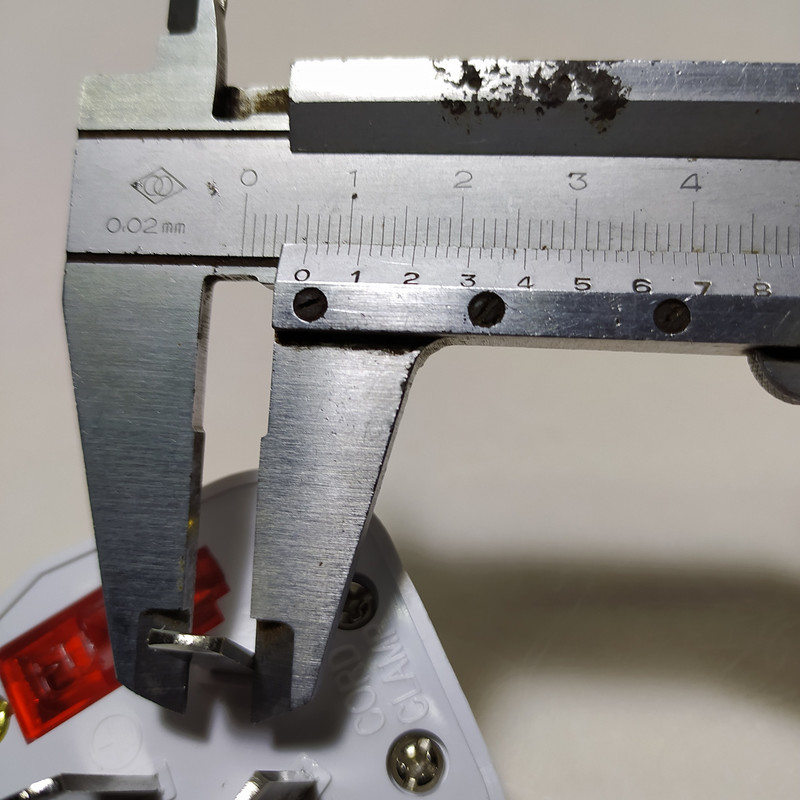

宽度6.12mm

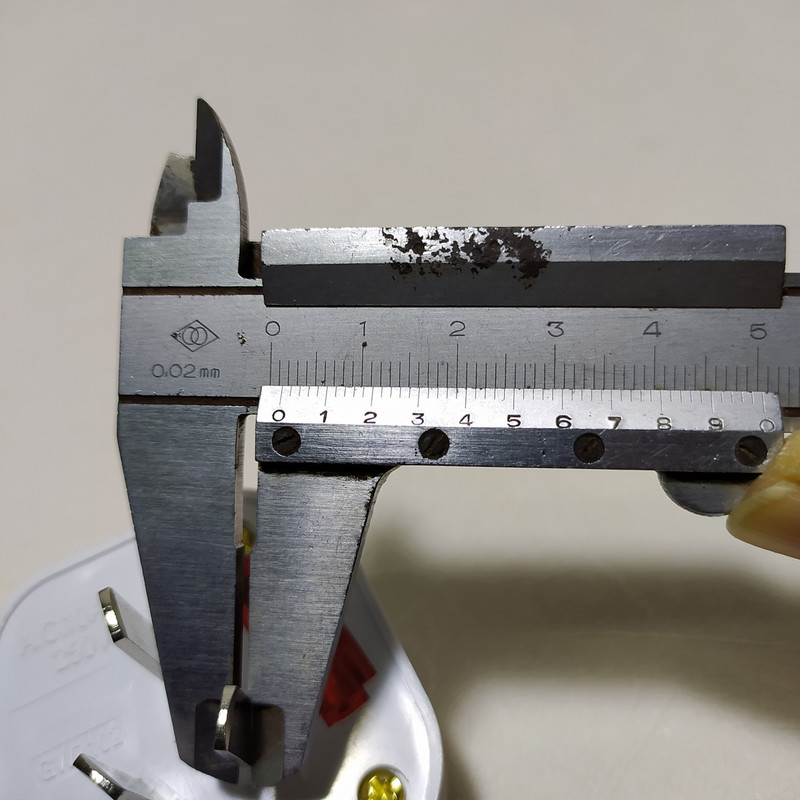

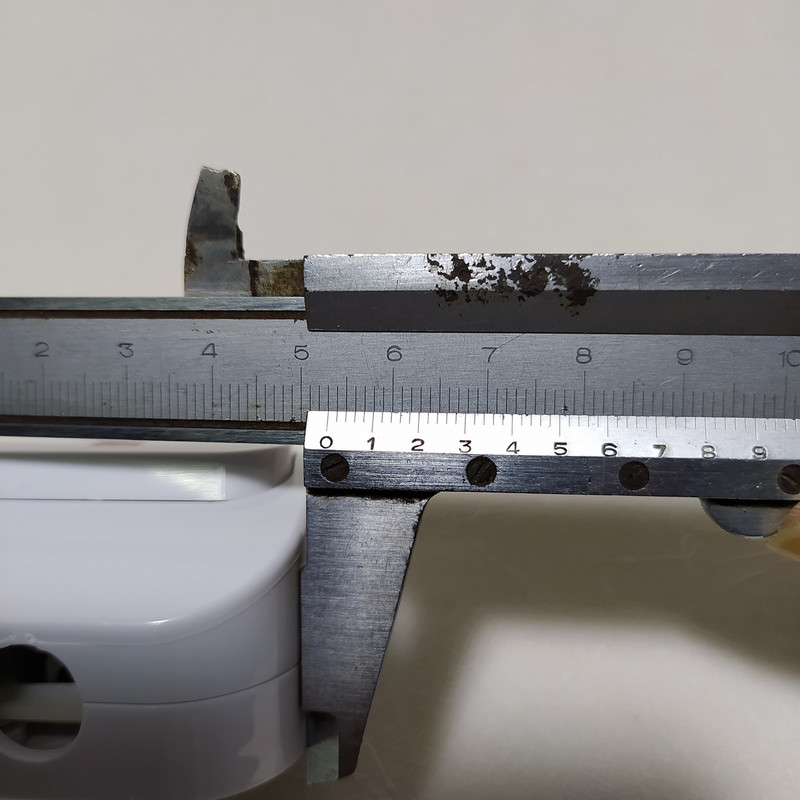

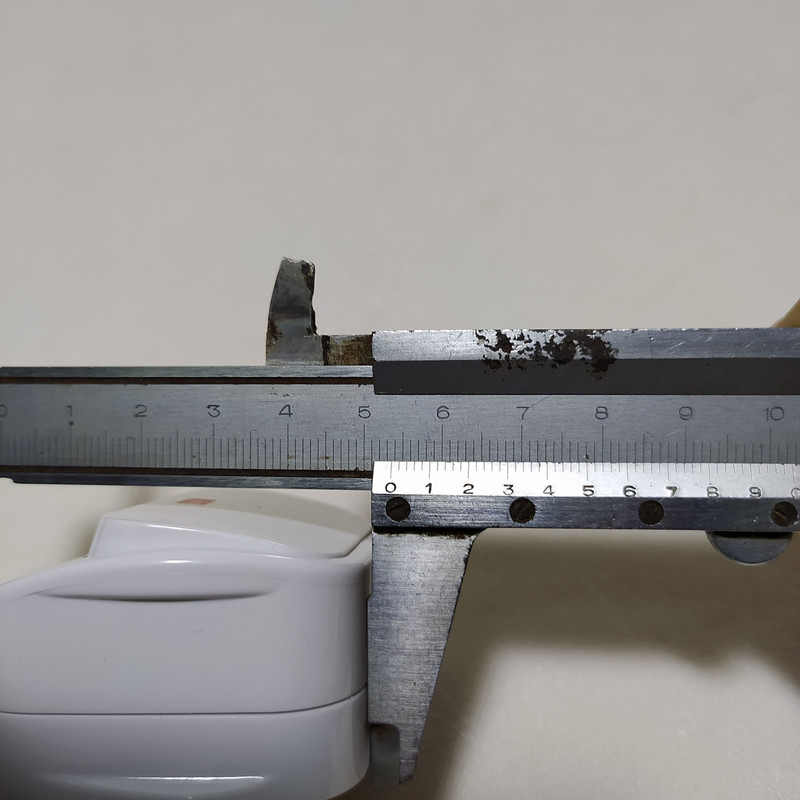

测一下插头三围尺寸,宽度53mm


高度53.5mm

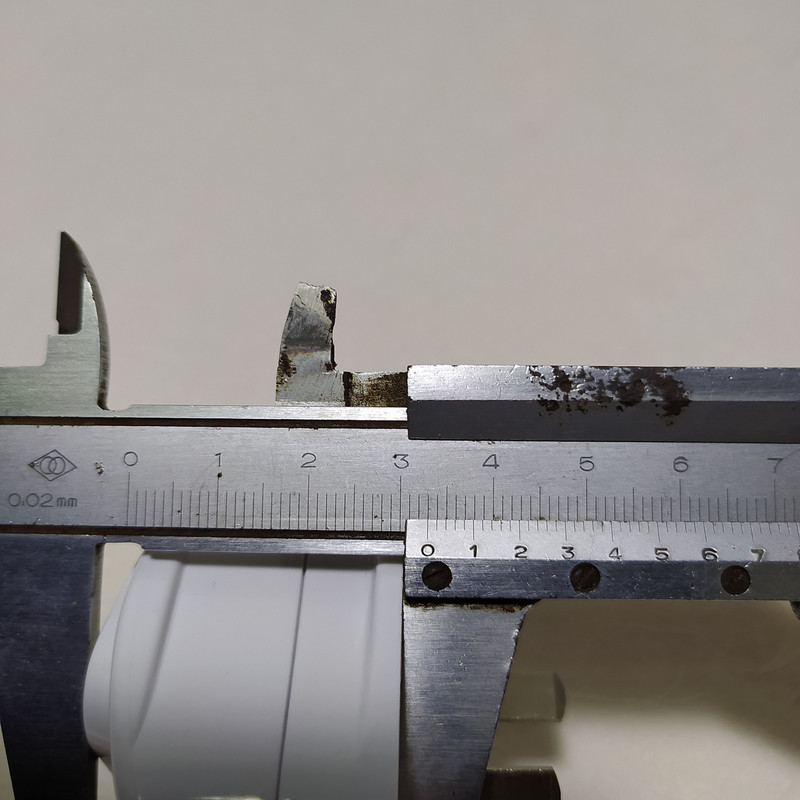

厚度最大尺寸为33mm,好大呀,简直不忍直视

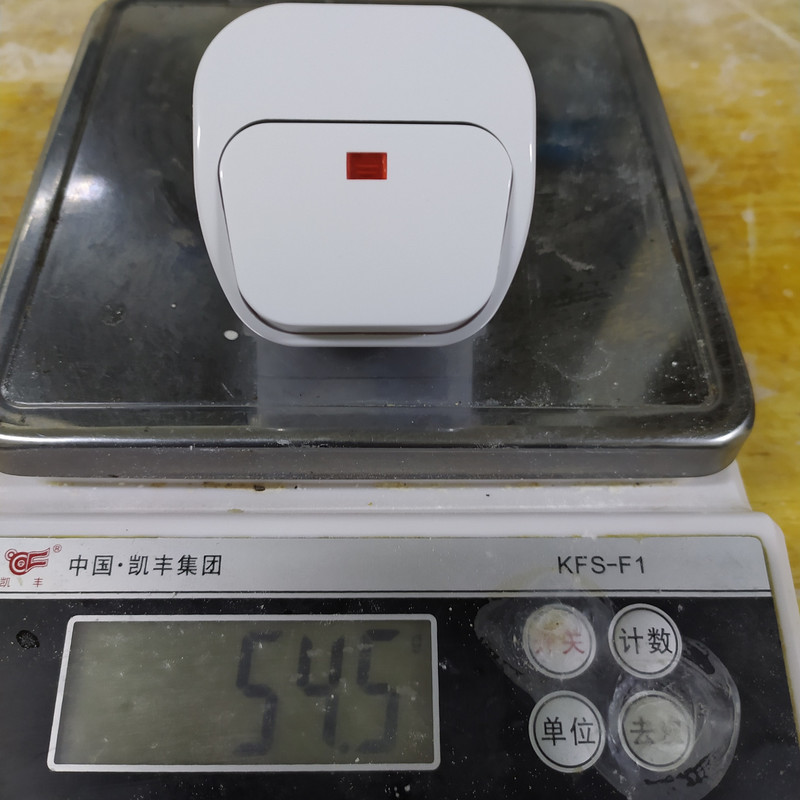

重量54.5g

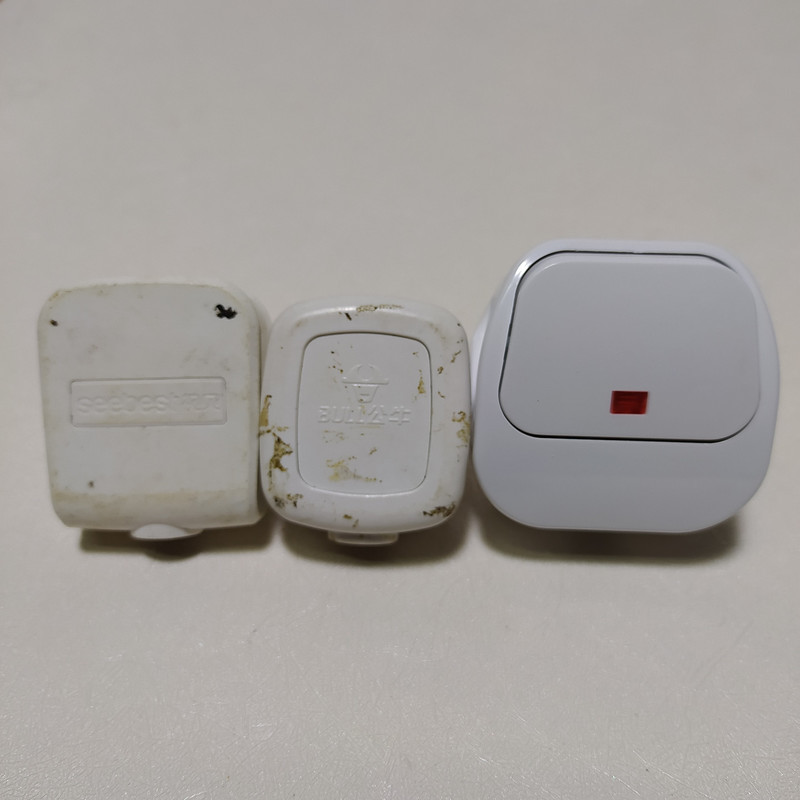

找两个普通的插头做下比较,能直观点,左边视贝三插,中间公牛三插,右边本尊

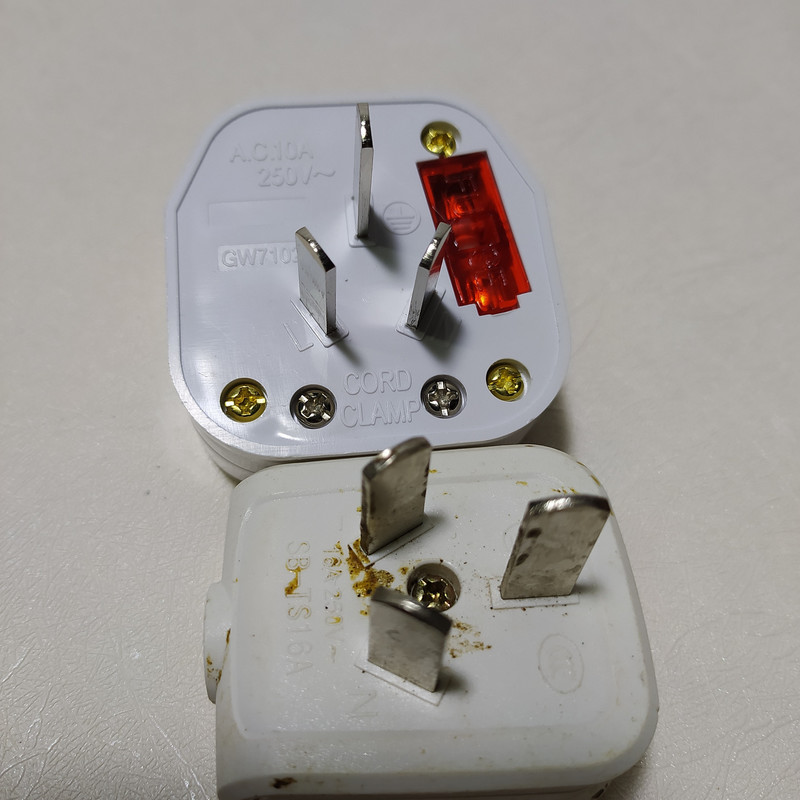

看下插片,差了不是一星半点

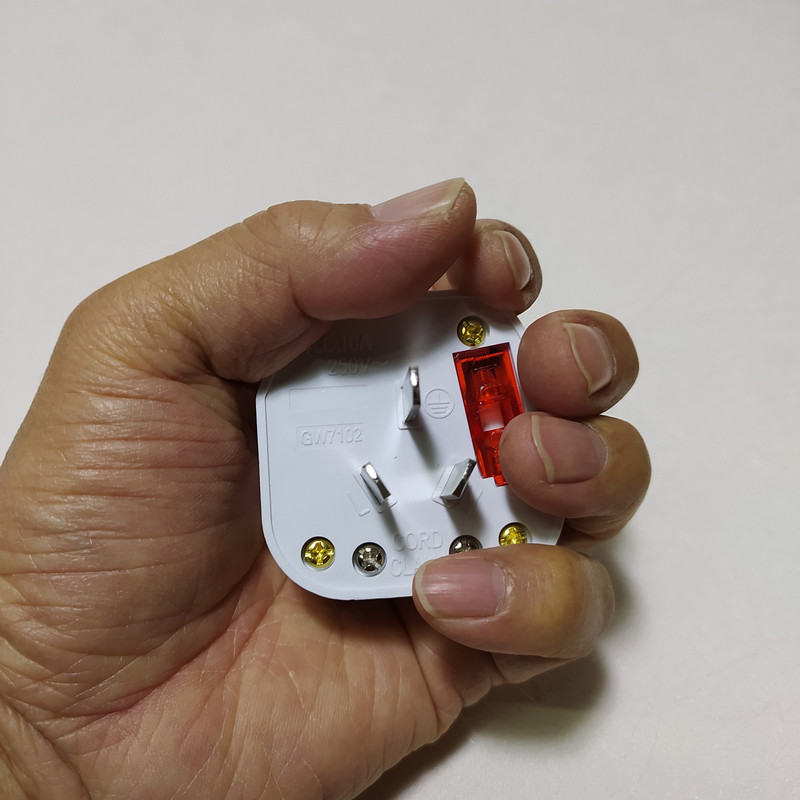

握在手里试一下,满满的,很有饱胀感

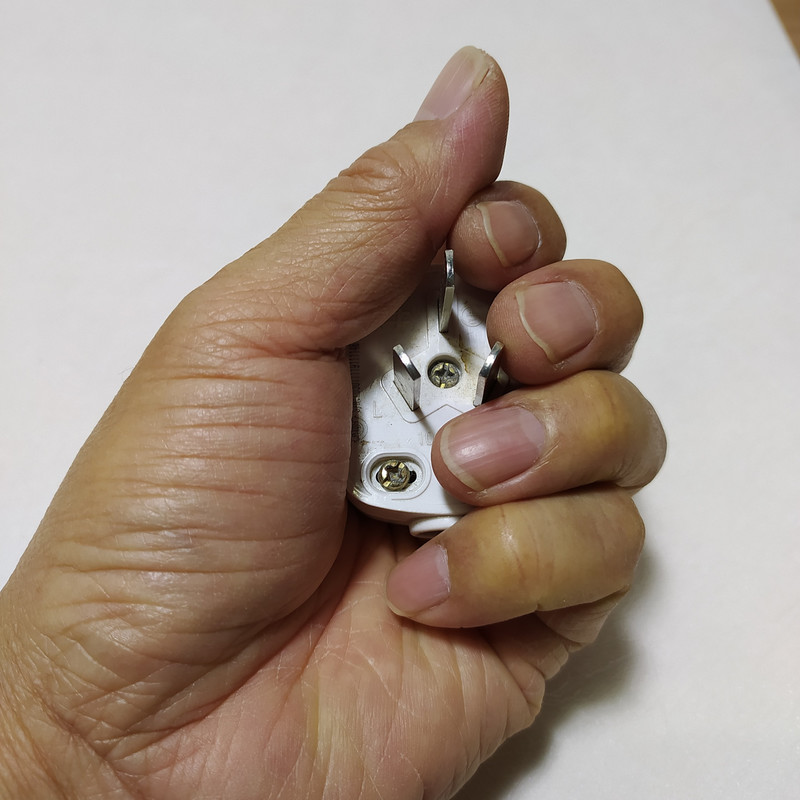

握一下公牛的,就舒服多了

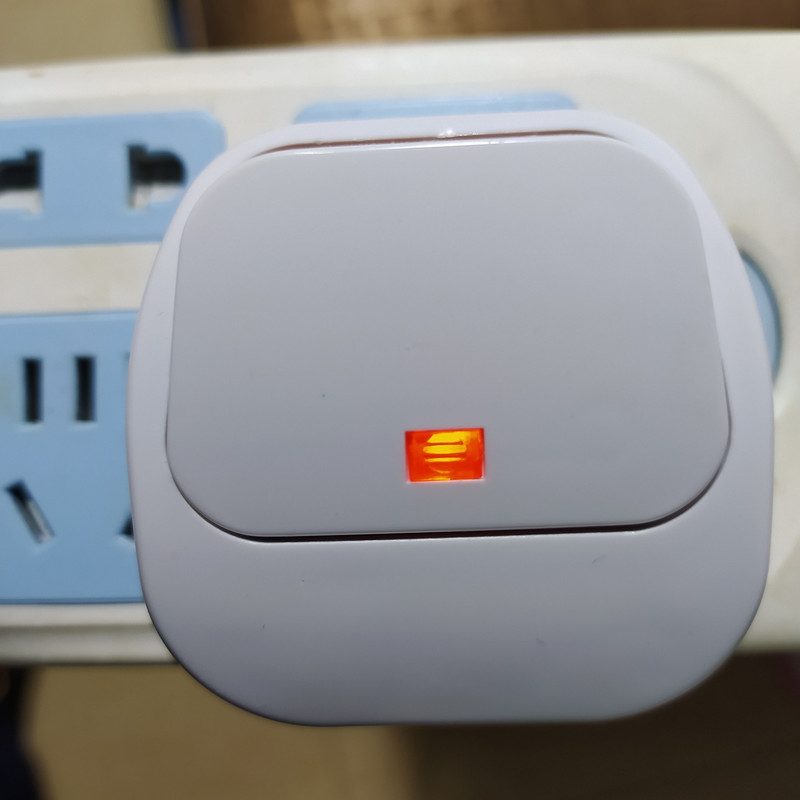

插电打开开关,红灯亮起



发表于 2022-11-29 15:42:46  | 显示全部楼层

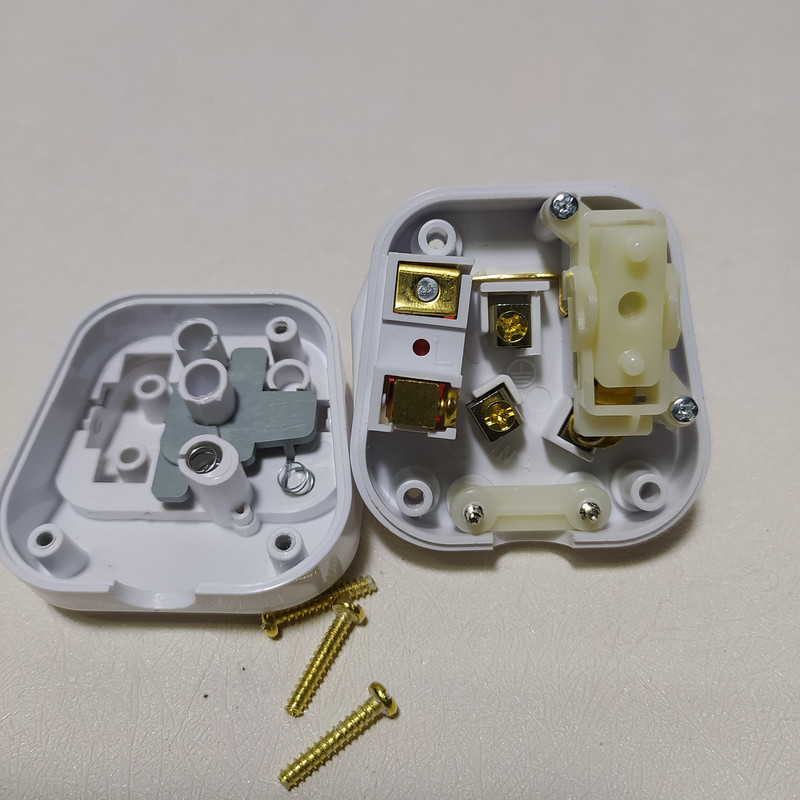

拆开看一下

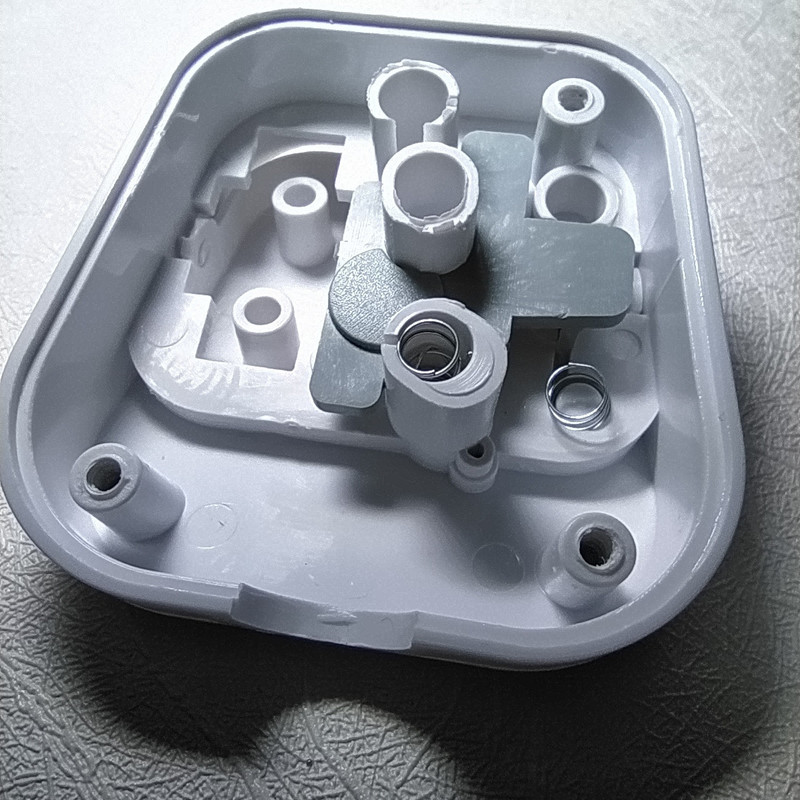

上盖,两颗弹簧是指示灯的触脚,指示灯在灰色的塑料压片下

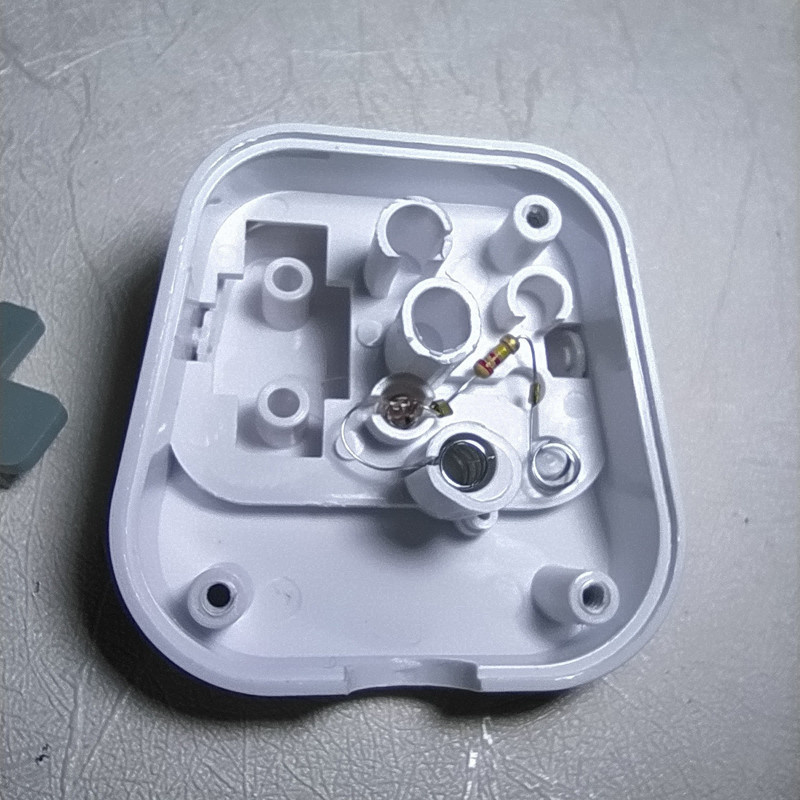

撬开压片,有一个降压电阻一颗氖管

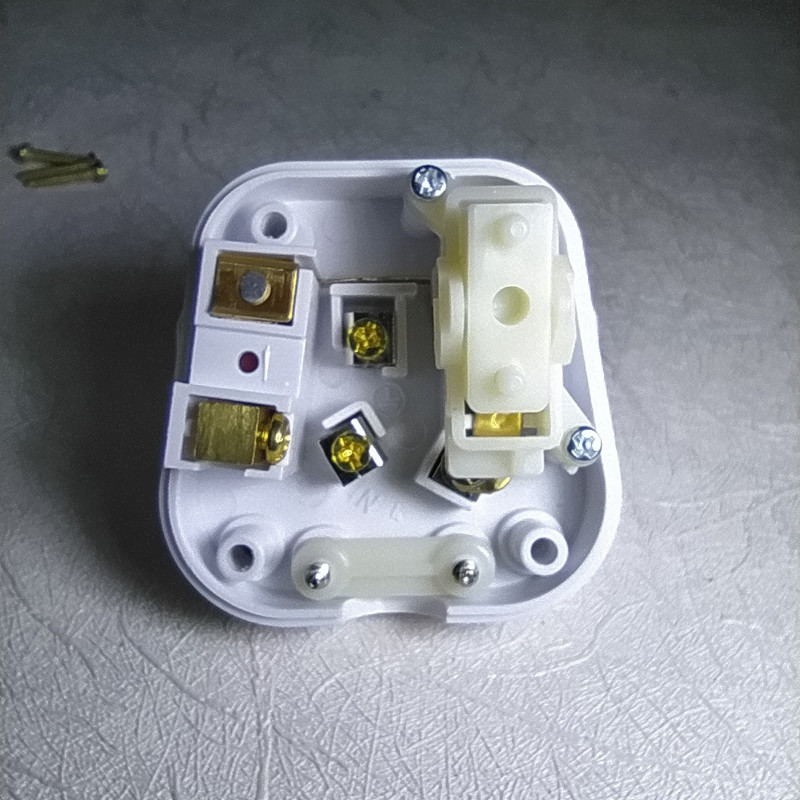

插头底部,左边是熔断管接脚,下边一端是接电源线端子(L),中间两颗,上面是地线端,下面是电源线端(N),右边是开关

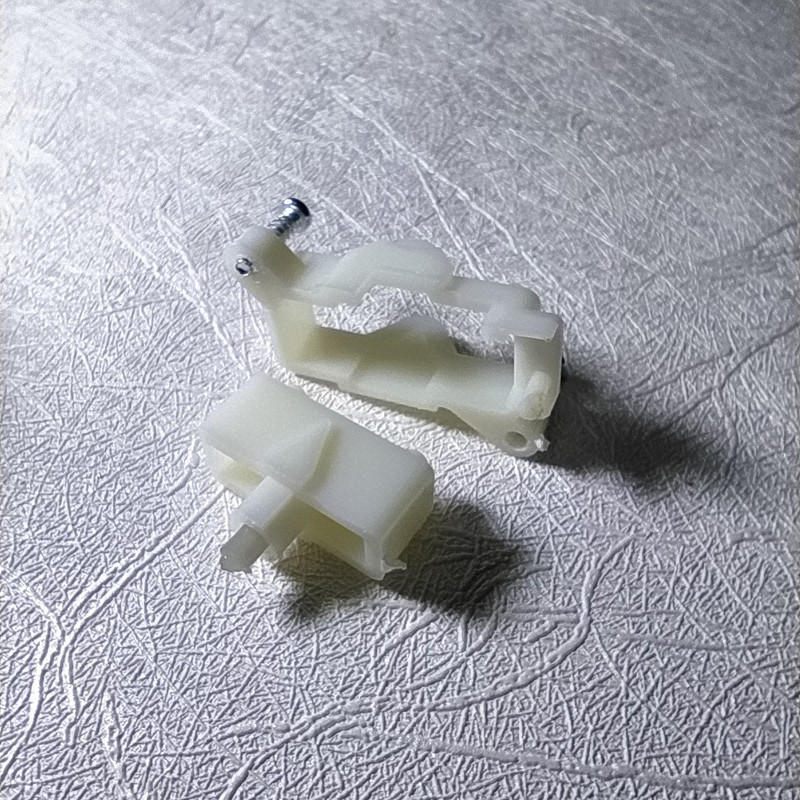

拆下开关跷跷板,做工粗糙

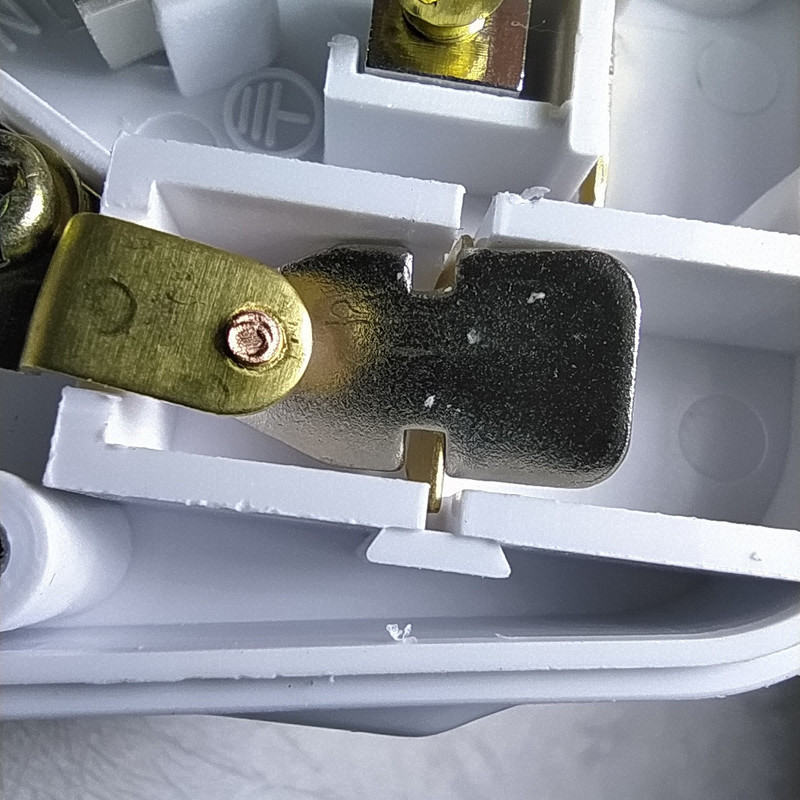

开关的动静触点

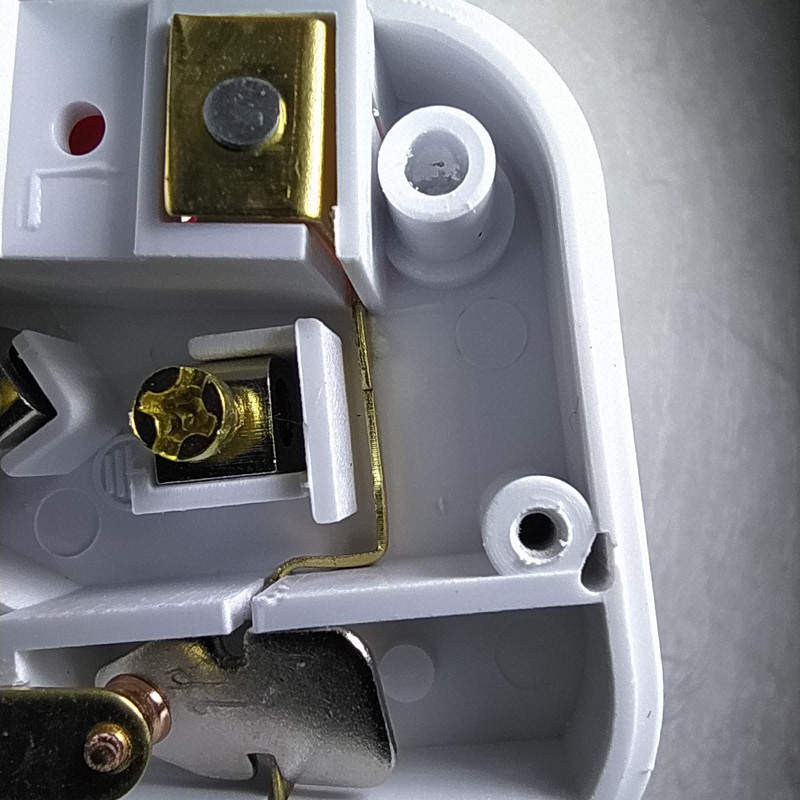

动触点引线至保险座,用的是铜排

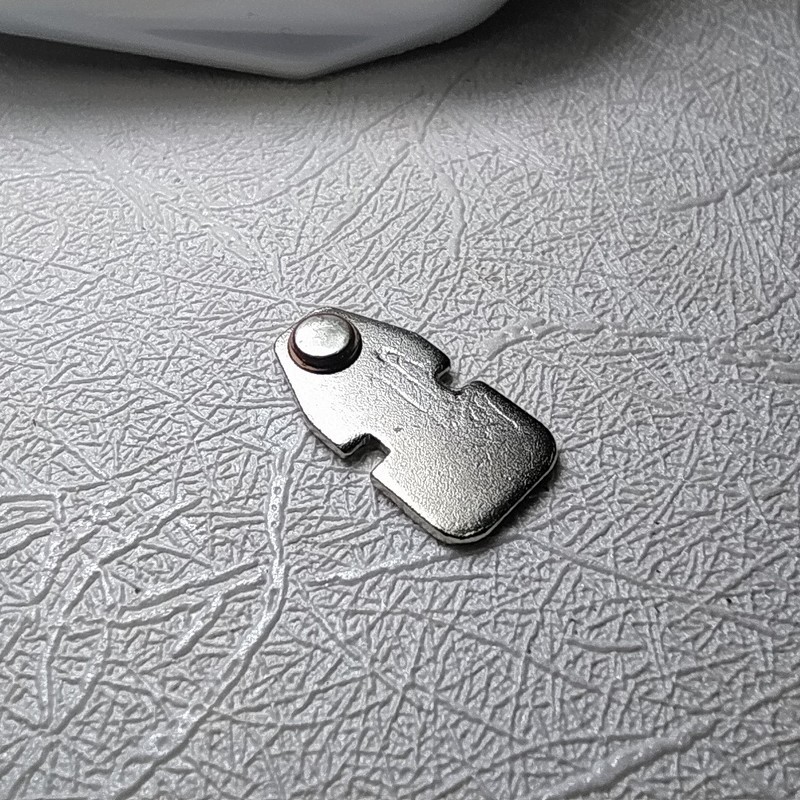

动触点

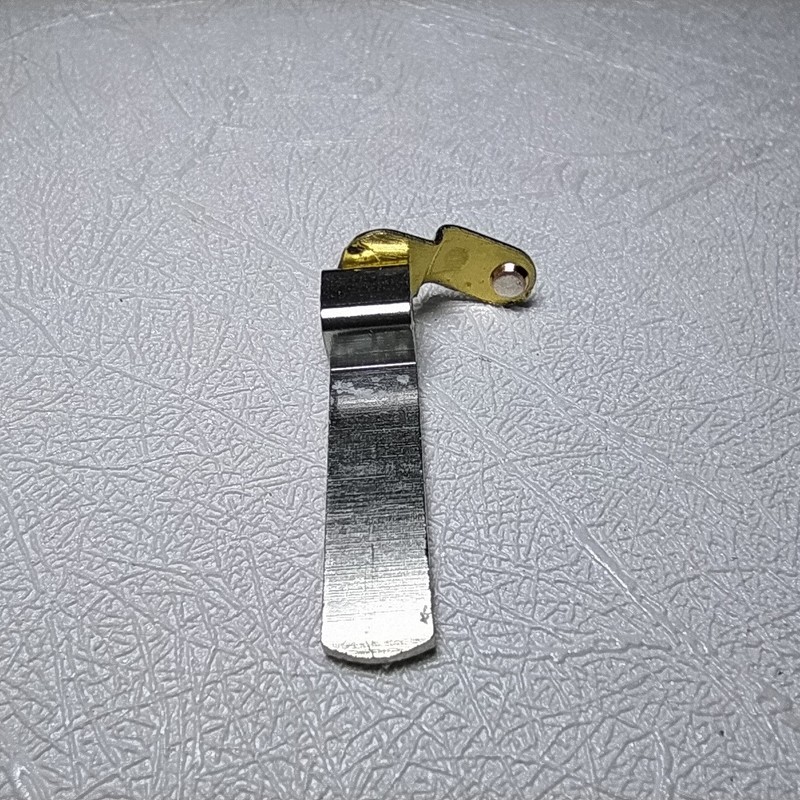

静触点及插脚

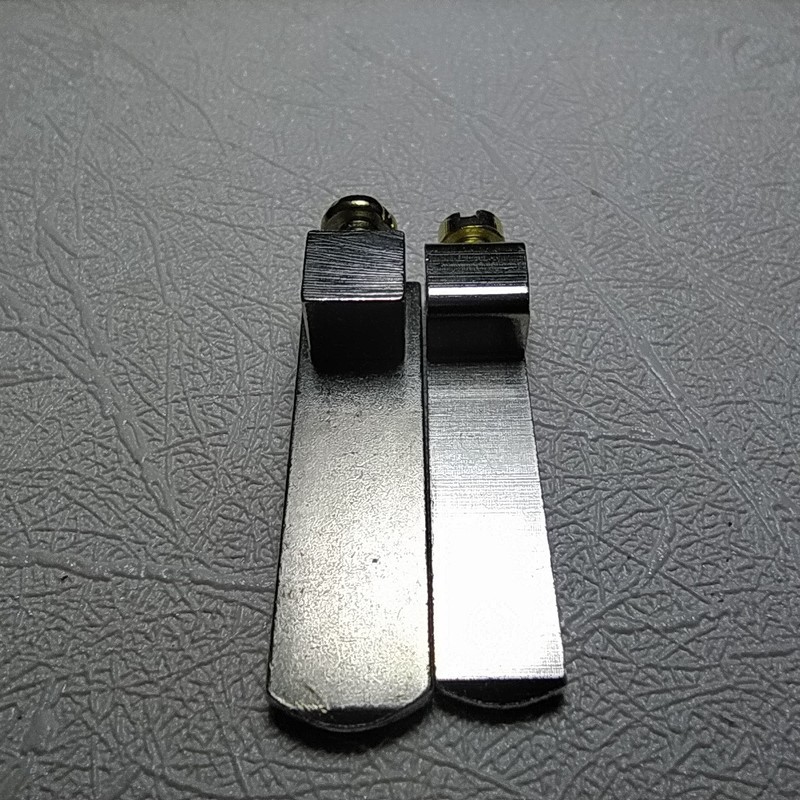

跟视贝插头的插脚做个对比,左边是视贝的,右边是本尊,宽度差了很多

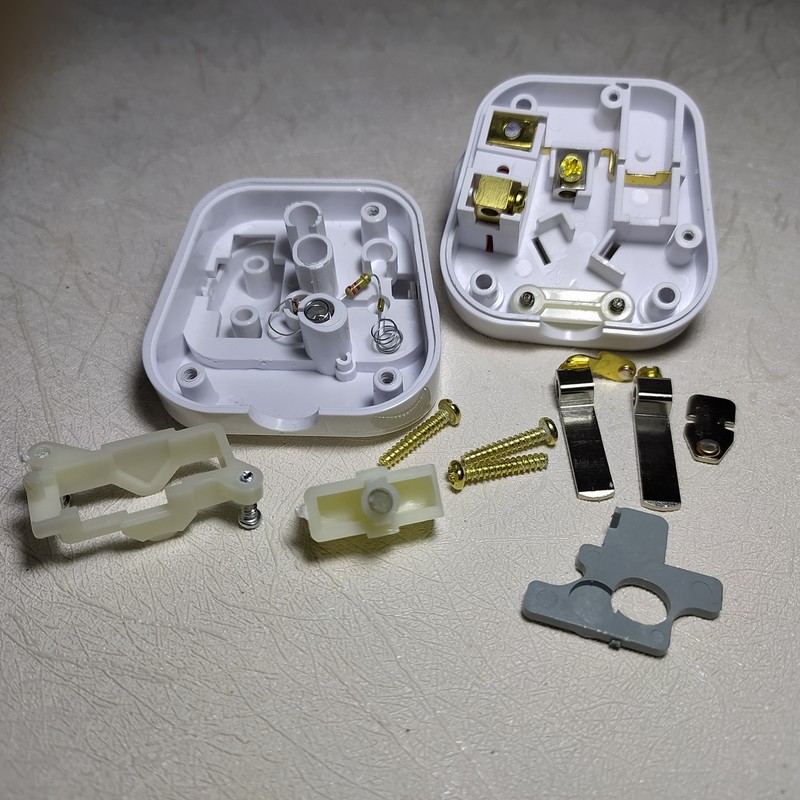

全家福

总结以下
1、优点:带有开关,使用上能够带来方便,带有保险丝,在一定程度上增加了线路的安全性,这一点创意是好的
2、缺点:做工交粗糙,最不能容忍的是体积过于庞大,一个插头就要占用三个插位(相邻的两个插位插不上插头),但从这一点上来说,已经将优点全覆盖
最终结论:不值得拥有,果断退货

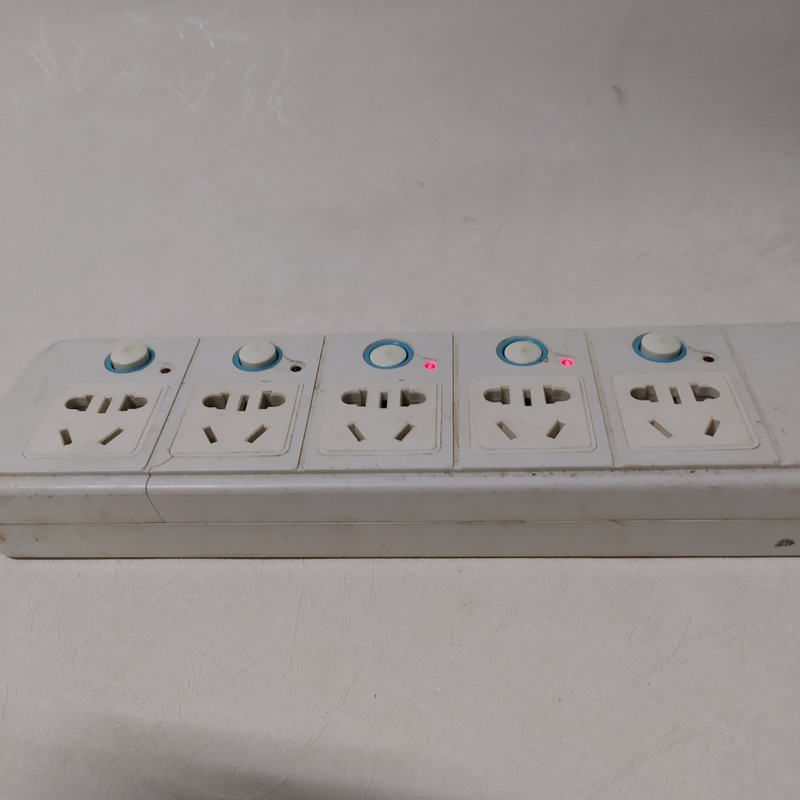

要想方便的话还是选这种插排好一些
不知各位看官意下如何,欢迎吐槽
