自制1000V基准源

fslichong · 发表于 2023-1-7 22:12:22







      前年时髦制造1000V直流基准源，有坛友直接用100只LT1021串联制作的，结果把LT2021炒涨价了，商家鼻子是真的灵敏啊，
      我希望能用普通廉价的零件解决这个问题是最好的，所以就设计这个电路，里面最核心的基准零件是群主提供的431，这个的431是经过群主筛选过的，温漂只有5ppm。

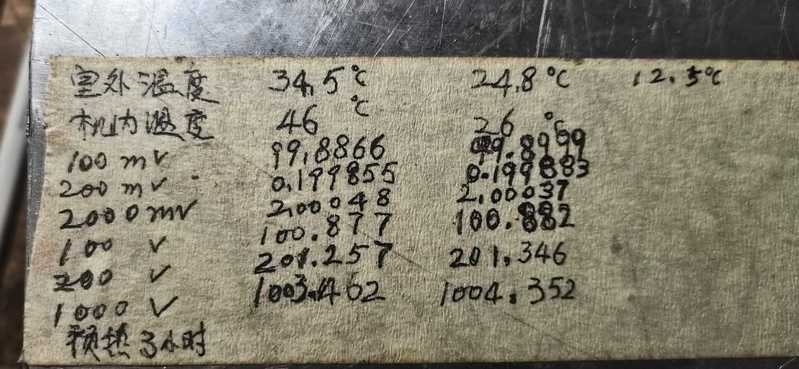

      仪器做出来的后室温34.5摄氏度是为1003.462V，24.8度时为1004.352V，10摄氏度的温漂为—0.89V。今天室温为12.5摄氏度电压为1003.646V，10摄氏度温漂为0.294V。其实我敢肯定的是室温为4摄氏度的时候温漂也应该在0.294V左右，也就是说室温4度到26度这22度的温漂都应该是0.294V左右，为什么呢，你猜猜是为什么。实在猜不出来我再拍张表给你看就明白了

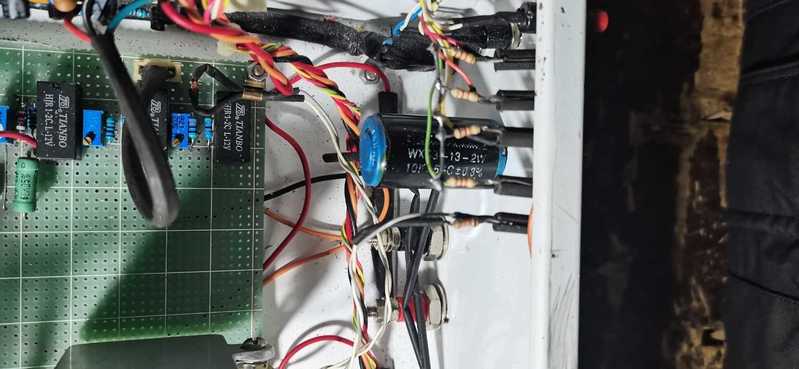

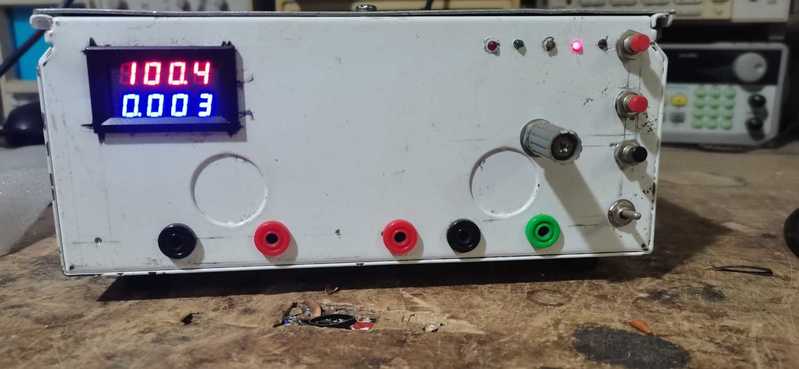

      这个仪器有两个优点，一个是可以做出若干个档，而且每个档的电压值可以任设，第二个优点是可以衍生出一个零件的耐压测试功能，照片中的那只电位器就是耐压测试的调整旋钮。表头是采用是4.5位电压电流双表头，所显示的电流就是漏电电流

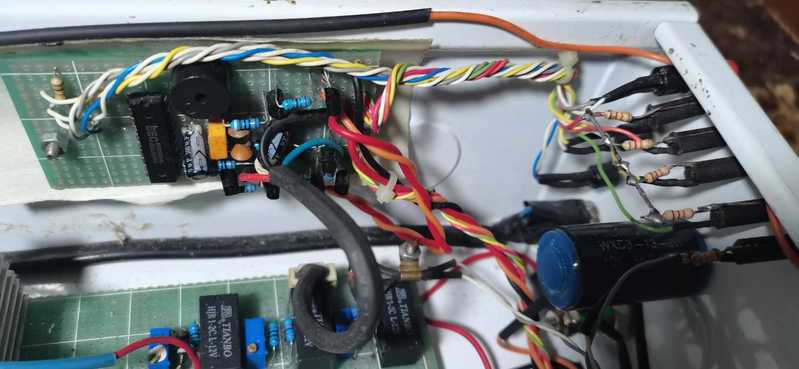

      整个基准部分采用431和普通色环电阻，总零件没超过10只，缺点是只能短稳，用于对比校准是可以的

tpy · 发表于 2023-1-7 22:16:16

厉害，大侠有电路图吗？

fslichong · 发表于 2023-1-7 22:21:35

tpy 发表于 2023-1-7 22:16
厉害，大侠有电路图吗？

自己制作的哪来什么电路图，前年在群里分享制作过程时好像有个草图，不过现在早都找不到了

HD123 · 发表于 2023-1-7 22:36:08

好牛的基准{:9001:}

fslichong · 发表于 2023-1-7 22:54:53

HD123 发表于 2023-1-7 22:36
好牛的基准{:9001:}

给你说，最牛批的是可以用遥控器换挡，

hymyfzgs · 发表于 2023-1-7 23:10:02

好牛的基准，谢谢楼主分享。

wgh1027 · 发表于 2023-1-8 00:02:07

厉害

勇闯沙滩 · 发表于 2023-1-8 07:22:15

谢谢楼主分享。

mvwz24029819 · 发表于 2023-1-8 08:32:05

谢谢分享

wgh1027 · 发表于 2023-1-8 08:50:23

谢谢分享
