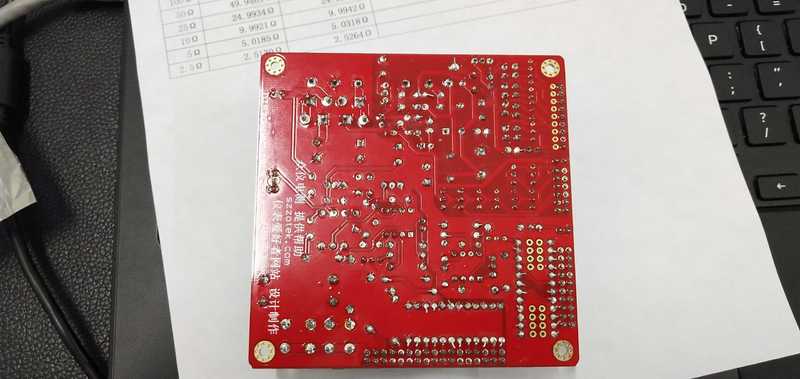

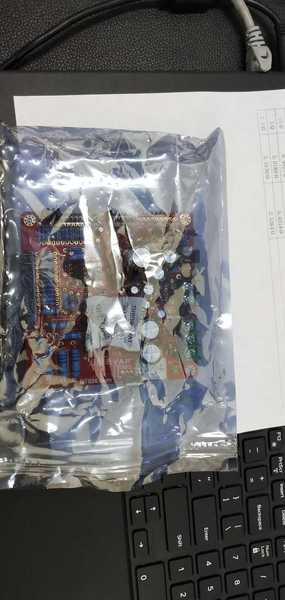

         收到坛主发来的VAR板了,用防静电袋装的,并且里面还有防潮袋,看见坛主的细心。从电路板背面看是全手工焊接,这可是有些累人哦,采用双面镀金电路板这个不容易产生虚焊并且导电良好。        现在就电路板说我的几点看法

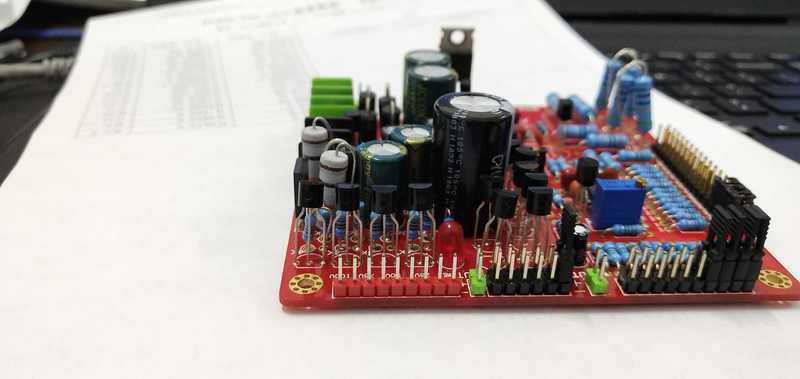

        一,z431站得太高,有无必要把脚剪短点,几只站着的10欧电阻的裸脚应该加绝缘套。
        二,那些插针时间久了接触电阻会增加,有更好的办法没有。
        三,这一点我认为是最重要的,这块电路板没有随机电原理图,也没有接线图。这个不利于推广,只有一直在坛里的人才知道该咋用,





以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享

发表回复

评论列表(18)

fslichong 楼主     数字王者 2019-7-1 14:32:44
我在坛里找了很久也没找到这个原理图和接线图,但我的记忆里坛里是有的,麻烦你们给我一个链接,我要连线,要研究一下这个板,
2019-7-1 14:32:44 回复
43545 管理员 2019-7-1 14:40:47
fslichong 发表于 2019-7-1 14:32
我在坛里找了很久也没找到这个原理图和接线图,但我的记忆里坛里是有的,麻烦你们给我一个链接,我要连线, ...

http://www.dt830.com/forum.php?m ... 2948&extra=page%3D1

这是说明书
电路板用63% 白猴优质锡丝焊
2019-7-1 14:40:47 回复
fslichong 楼主     数字王者 2019-7-1 14:46:55
电阻的精度是紫色0.1%和绿色0.5%。基准采用了温飘最小的lz431。运放采用了进口仪器普遍采用的op07。坛主在用料上很讲究。这个基准还是值得拥有的
2019-7-1 14:46:55 回复
43545 管理员 2019-7-1 14:51:03
fslichong 发表于 2019-7-1 14:46
电阻的精度是紫色0.1%和绿色0.5%。基准采用了温飘最小的lz431。运放采用了进口仪器普遍采用的op07。坛主在 ...

431那个焊接方式,那么高是我特意那么干的
2019-7-1 14:51:03 回复
fslichong 楼主     数字王者 2019-7-1 15:05:15
知道,你想散热,
2019-7-1 15:05:15 回复
43545 管理员 2019-7-1 15:31:00
fslichong 发表于 2019-7-1 15:05
知道,你想散热,

只是想法,不知效果会不会更好
还有那8个AZ431 引脚有弯过不直,知道怎么一回事么,能猜到么。
2019-7-1 15:31:00 回复
fslichong 楼主     数字王者 2019-7-1 16:24:11
你说的旁边两只脚吗,那是为了好安装生产厂家故意做的,还有一种情况就是按设备厂家的要求弯脚,结果那个厂家又没用然后就卖出来了,这种产品相对来说质量更好一些
2019-7-1 16:24:11 回复
43545 管理员 2019-7-1 16:46:28
fslichong 发表于 2019-7-1 16:24
你说的旁边两只脚吗,那是为了好安装生产厂家故意做的,还有一种情况就是按设备厂家的要求弯脚,结果那个厂 ...

不是,我说的弯脚不是那个,是指我配对好8个431后,先是不焊接,把431插到板子上,弯脚固定,最后统一焊。
2019-7-1 16:46:28 回复
hc061218 数字王者 2019-7-1 22:17:28
这东西使用方式能设计的更傻瓜点吗?  操作这么复杂实在没有购买欲望!
2019-7-1 22:17:28 回复
43545 管理员 2019-7-2 03:14:06
hc061218 发表于 2019-7-1 22:17
这东西使用方式能设计的更傻瓜点吗?  操作这么复杂实在没有购买欲望!

你是指哪一块操作复杂?档位跳线,还是电源接入
2019-7-2 03:14:06 回复
hc061218 数字王者 2019-7-2 07:36:32
43545 发表于 2019-7-2 03:14
你是指哪一块操作复杂?档位跳线,还是电源接入

这两方面都有吧!对于菜鸟来说不太适应,感觉不适合小白。
2019-7-2 07:36:32 回复
人艰不拆 数字王者 2019-7-2 08:21:32
哈哈,多谢分享!
2019-7-2 08:21:32 回复
白不分 数字大师 2019-7-2 09:01:58
不错不错。
2019-7-2 09:01:58 回复
chen131578 数字精灵 2019-7-2 09:06:45
原先有帖子的,估计考虑到防盗版有删除了。
2019-7-2 09:06:45 回复
43545 管理员 2019-7-2 09:14:36
hc061218 发表于 2019-7-2 07:36
这两方面都有吧!对于菜鸟来说不太适应,感觉不适合小白。

你可以说说,怎样就适合小白?
2019-7-2 09:14:36 回复
tps12369 数字斗士 2019-7-3 00:14:46
43545 发表于 2019-7-2 09:14
你可以说说,怎样就适合小白?

TZ,这个一排排插针是否可引出来?
2019-7-3 00:14:46 回复
chen131578 数字精灵 2019-7-3 05:07:25
恭喜获得多用基准。一款在手他求。
2019-7-3 05:07:25 回复
43545 管理员 2019-7-3 07:20:59
tps12369 发表于 2019-7-3 00:14
TZ,这个一排排插针是否可引出来?

可以引出来啊,那就是个短接开关嘛
