开关电源纹波

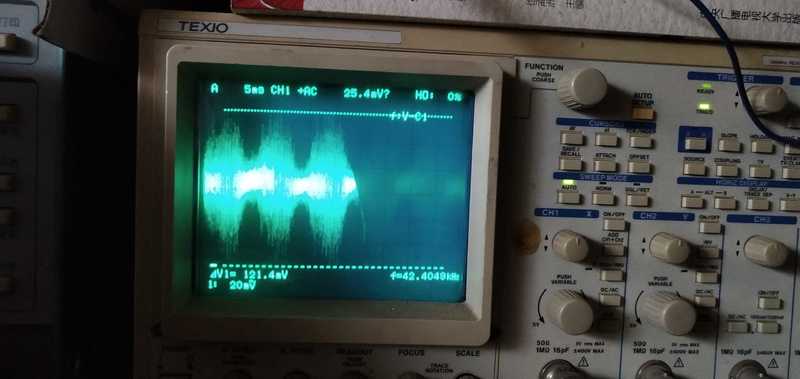

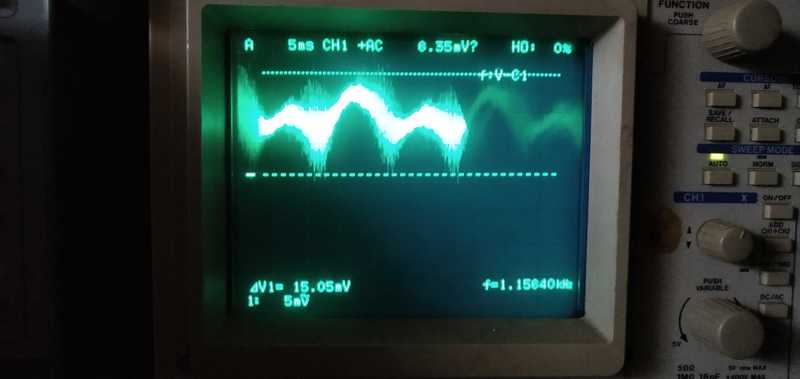

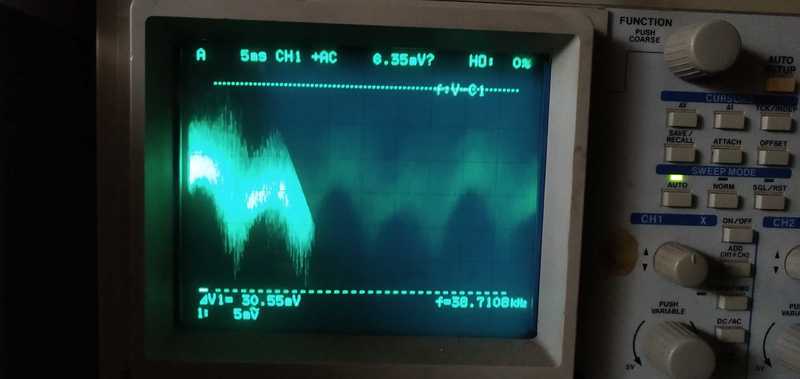

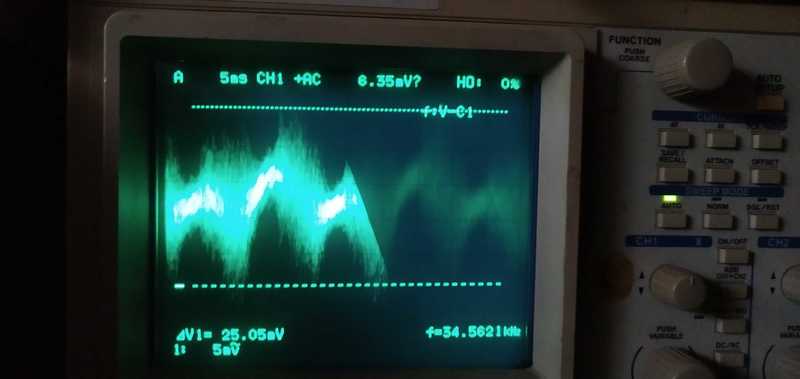

121mv 30mv 25mv 15mv 8mv昨天晚上实验取得突破性进展，纹波达到了2.65mv，我会在第三期展示2.65mv的波形，今天继续实验

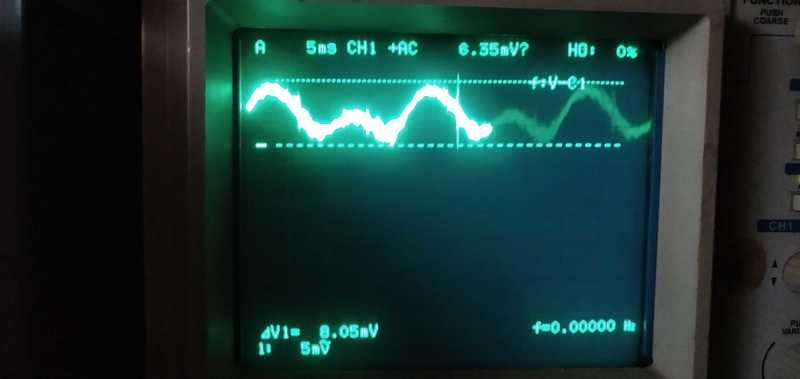

随着纹波的降低，频率也在降低，到8mv的时候频率已经为零了，这说明高频干扰在逐步被消除掉，实验出真知

示波器挺好。

谢谢分享，实验促进研究发展。

谢谢分享
空载还是带载时的纹波电压？

你的应该是带直读的模拟波吧，我没玩过
你有空请帮忙测一段音频（语言或音乐都可以，收音机、手机等等输出都可以），用手机录示波器屏幕和音频（有声视频好对比波与声音同步性能）
我的TBS1052B 延迟和丢信号严重，

我没用过纯模拟波波，想看看，应该比数字波强很多
谢谢！

散淡021 发表于 2019-8-1 17:32
谢谢分享
空载还是带载时的纹波电压？

音频就是无数条频率从低到高的正弦波附加在一起同屏跳舞。

好嘛，我有时间给你录一段嘛，模拟示波器就是响应时间短，波形失真小。但数字示波器能做到事它却不一定做得了，比如分析数字电路

散淡021 发表于 2019-8-1 17:32
谢谢分享
空载还是带载时的纹波电压？

现在好像上传不了视频，截图两张看看。

fslichong 发表于 2019-8-1 19:53
好嘛，我有时间给你录一段嘛，模拟示波器就是响应时间短，波形失真小。但数字示波器能做到事它却不一定做得 ...

谢谢

是的，数字化后在抓波、自动测量、自动量程这是纯模拟波无法做到的

wgsd 发表于 2019-8-1 20:34
现在好像上传不了视频，截图两张看看。

谢谢

你能发个有声视频看起来就爽了

照片看不出。
我因刚测过自己的，就看你二张照片你的模拟波实时性很好，你都是细线拉开，我的数字波延时和线条大多是混在一起（像时基调大时）。

散淡021 发表于 2019-8-1 21:26
谢谢

你能发个有声视频看起来就爽了

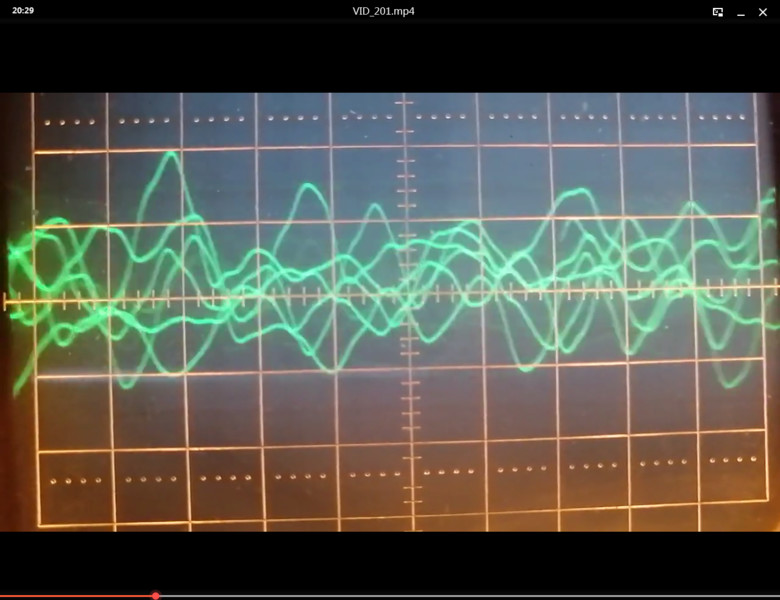

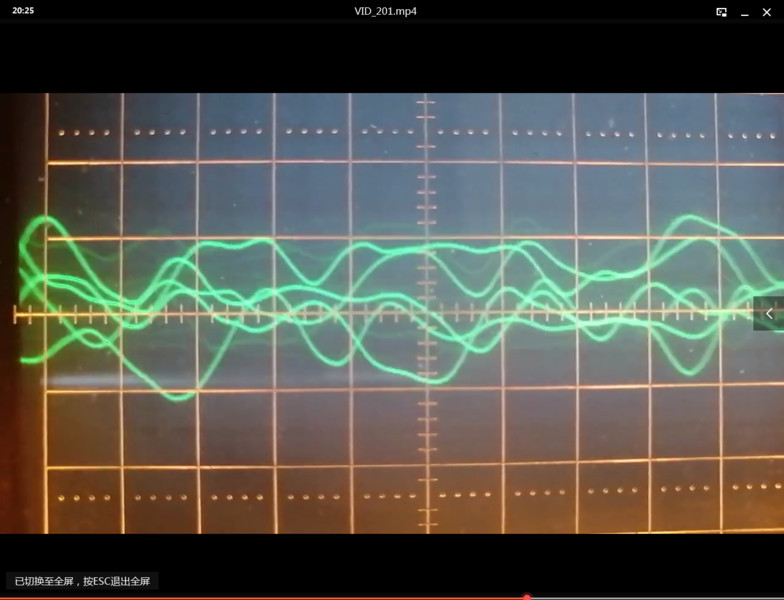

视频传不上了。调时基可以拉的很开或很密集。因音频包含十几Hz到二十多KHz，上图是在0.2ms位。
示波器当音频频谱显示很漂亮，随声音起舞。VID_2019[psyoukuplayer]XNDI5NzA5MDAxMg==[/psyoukuplayer]
VID_201[psyoukuplayer]XNDI5NzA2MzUzMg==[/psyoukuplayer]

wgsd 发表于 2019-8-1 20:34
现在好像上传不了视频，截图两张看看。

可以上传视频了

效果很好，有空电脑登录看看。

示波器不错

43545 发表于 2019-8-2 02:14
可以上传视频了

谢谢群主。

aping365 发表于 2019-8-2 06:16
示波器不错

这个示波器老的连垃圾箱内都没有了，SR8，5MHz方波波形还勉强看，10MHz方波就像正弦波了。

散淡021 发表于 2019-8-1 17:32
谢谢分享
空载还是带载时的纹波电压？

昨天视频传不上，试着发了个连接，没想到也能看到，谢谢你的回复，这样我就知道传不了可以发连接了。现在能上传了。

带载时的纹波是否会有变化

数字示波器怎么测量电源波纹

谢谢分享
