万用表校准 第一讲

        万用表校准是万用表爱好者的乐此不疲的活动之一，今天说说老式的数字万用表的校准方法，你以为你看了我写的这个就会校表了，其实不然，我写的只是我的感觉和方法，甚至完全是错误的 ，欢迎看后评论。
         我把表分为两大类，一类是没有CPU和存储器的。一类是有CPU和存储器的，这类校准是软校准，，甚至是不开机壳的。今天讲的是第一类，这类表在表界叫做“不求人校表”
           这类表在结构上是用一个基准，然后分档采样完成的，有一个特点是电压档的最低档就是基准电压的倍数，比如lt7106基准电压是100mv，最低电压档为200mv，所以校准这类万用表只是校准基准电压就可以了，各档是不用去校准的，各档的精度是靠各取样零件的精度来完成的，如果说你要精准到每个档那么就要精确的校准每个档取样零件，比如电压档就要精准的校每个档的取样电阻，当然有些台表是每个档都有微调电阻，这种就方便了，比如英国鬼子的五位半1905a，比如顾伟的四位半8145。实际操作中你会发现手持表要精校每个档的取样零件是很困难的，也无必要。所以我给你的建议是，用调基准的办法去将就你最常用的档，或者校好基准后精校你常用的档的取样零件。

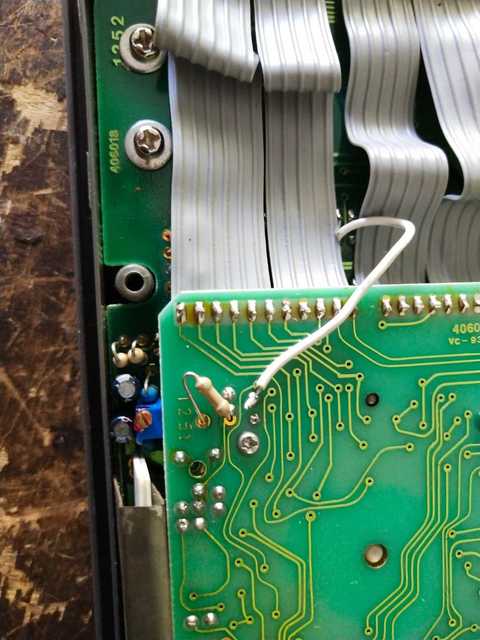

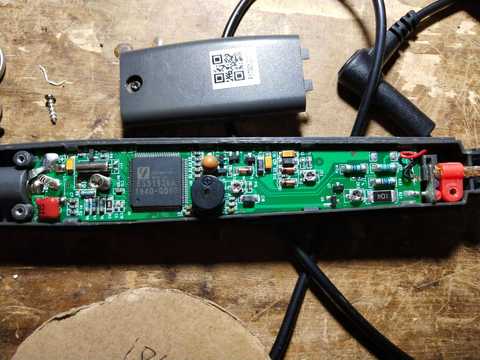

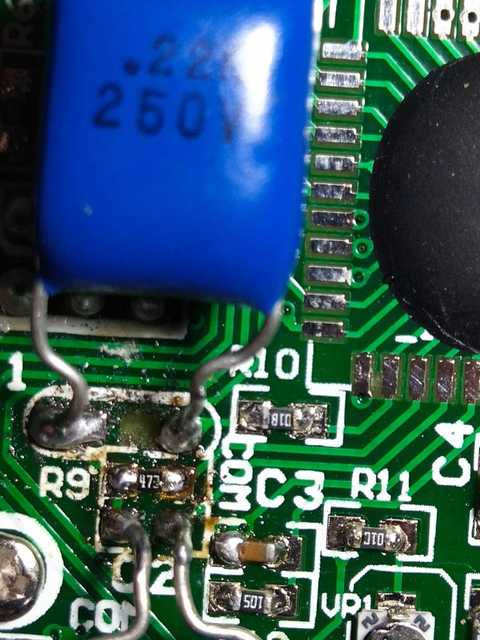

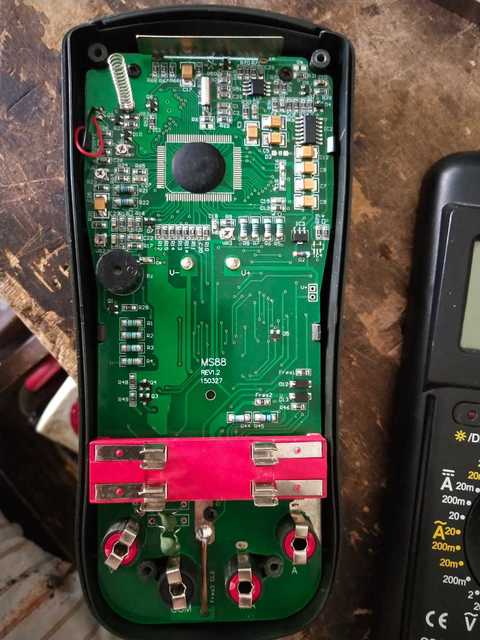

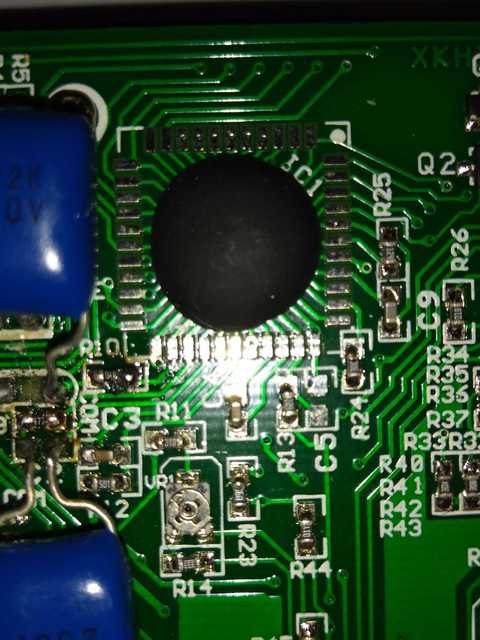

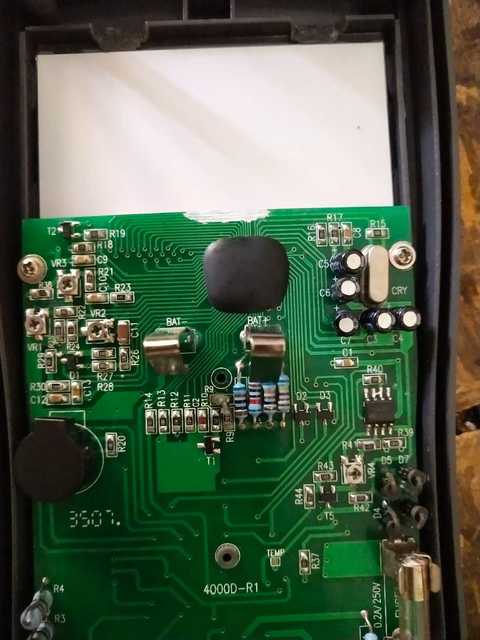

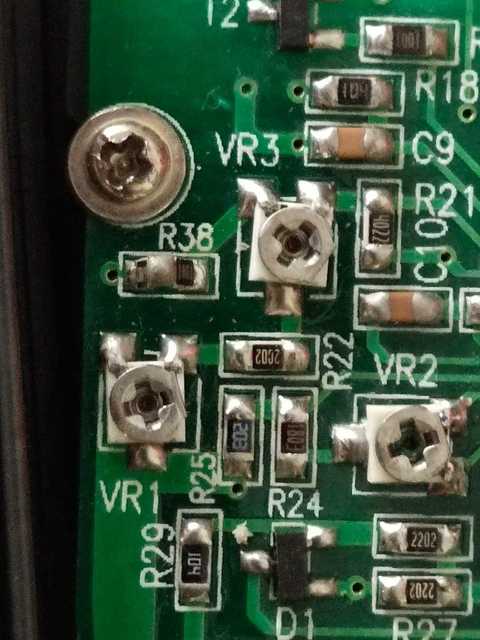

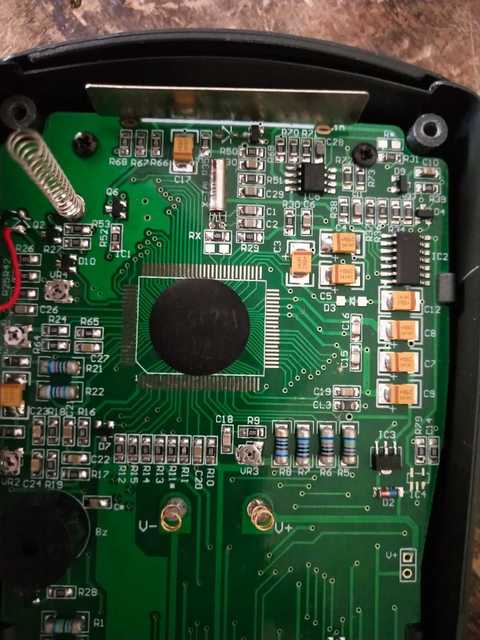

       手动档是用转盘转换开关换的取样零件，自动档是IC内部转换开关转换的取样零件，都符合上面方法，剖析了很多表发现通常VR1是基准校准电阻，
       第二讲，讲有CPU带存储器的万用表校准方法，

期待下回分解。

下回分解的就复杂啦，第二讲分为若干分讲，第一分讲是注意事项

静候有CPU无外存储器的万用表校准方法

讲的好，等待下回分解。

老师最好重点讲讲四位半表校准问题！我觉得四位半表如果不是单片机程序校准，有很多表很难做到每个档位都比较理想（略带强迫症的标准），过分依赖器件性能，有些档位你还束手无策无法校准，比如电阻档。。似乎能调的最多一个基准电位器和电容档校准电位器。难道四位半的精度只有单片机能驾驭？

手持表要让每个档都精准就必须要调整每个档的取样零件，这肯定是费时耗精力要耐心的事情，对于3.5位一下的表是没有必要的，但有些厂家的取样电阻偏差太大了，200v档的测试居然可以差几伏，这就是厂家态度问题，对于4.5位以上的表还是有必要每档精调，但有些表的取样电阻是模块化了的，比如dt1000万用表的取样电阻是进口的激光雕刻的模块电路，本身就很精准无需外调。同样的一个芯片不同的外围电路可以做出精度完全不一样的表来，这就是差异，大家再购买表时需要注意的

学习了。

hc061218 发表于 2020-7-22 06:24
老师最好重点讲讲四位半表校准问题！我觉得四位半表如果不是单片机程序校准，有很多表很难做到每个档位都比 ...

这种表确实是依赖的硬件性能，所以以前的老表里有很多值钱的零件，也就是表友俗称的肉，进口的五位半，六位半表都有用这类电路的但是其电路结构，补偿电路，零件配用就不是一般仪表可以比拟的了，比如1905a的万用表基准是LM299（后来也有用lm399的，299好像是军工级），然后电阻还采用正负温飘抵消的电路，它的A/D电路是优质的钽电容等等。所以4.5位以上的精度不是只有CPU才能驾驭的，只是CPU驾驭起来更方便成本更低而已

期待下回分解。

学习了。谢谢有心人。

其实自己想要做一个精准的6.5位万用表很简单啊，低温飘高稳定的基准比如用“老头子”。低温飘高精度的配件比如电阻用“金属箔”的，转换开关用镀纯金的继电器不如“欧姆龙”的（不要用芯片内部自动转换的，芯片也是受温度影响的），再找一台8.5位基准源然后精准校准每个档
         真的不复杂，就是造出来不知道要多少钱，所以强迫症们要面对现实，差不多就行了，否则就是砸钱砸精力

学习学习

坐等下回分解

等待下一章，谢谢楼主分享

是转的，还是自己写的？

星星123 发表于 2020-7-22 20:58
是转的，还是自己写的？

明确告诉你，是我自己写的，你发出这样的提问说明我的水准已经很高啦，谢谢了哈，那还麻烦你给我个点赞

期待第二讲，软件校准。

希望学了第二讲， 可以把我的伊莱科emax3 校准一下。

咱们的论坛就需要这样的帖子，从普及基础知识开始，逐步深入，到各种仪表都要涉及到，大家畅所欲言，这样不管是小白还是实际使用者，亦或是生产研发者，都能从中学习到仪表知识，学习改进使用方法技巧，了解到各种仪表设计的缺陷或者使用者的意向后，设计研发更好的更能让使用者接受的好的仪表。接下来就是咱们的论坛顺理成章的热起来了。一举多得，岂不美哉最后，感谢楼主的辛勤付出
