频谱仪自制 SDR宽频接收机

[复制链接]
发表于 前天 17:01 | 显示全部楼层 |阅读模式
仪器仪表 - 其它仪表
主题类别: 制作_改装
仪表类型: 其它
仪表品牌: 其它品牌
型号或关键字: SDR宽频接收机

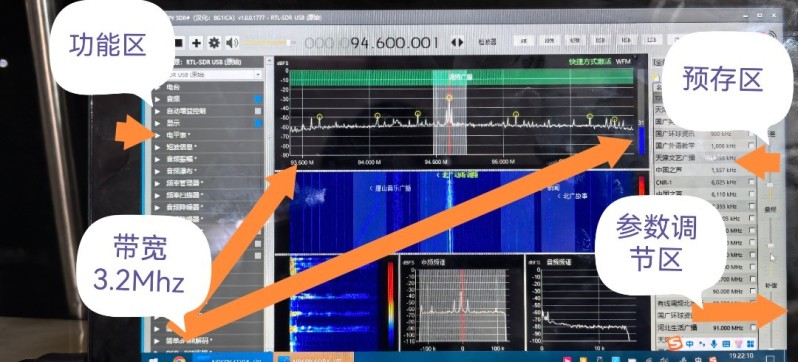

        频谱仪一直很贵,如果一般应用可以自制一台,频率可以从0.1Mhz到1700Mhz,通过与专业的频率计和波形参数比较误差在业余范围内可以就受,最大缺点是一次现象的频带宽度只有3.2Mhz宽度。但这不影响一般应用。也可以做SDR宽频接收机。
          需要准备的器材有,
一,由RTL2832U+R820T组成的电视接收棒,核心是RTL2832U。
二,安卓手机,安卓平板,Windows平板,笔记本,台机都可以。
三,我提供的全套软件,这套软件是目前功能最全,性能最稳定的软。
        由 RTL2832U+R820T组成的接收解调器如下图,它本身是一个射频数字电视接收机,价格相当便宜,但是由于近些年的SDR接收机热 所以有所涨价,下图 1.jpg

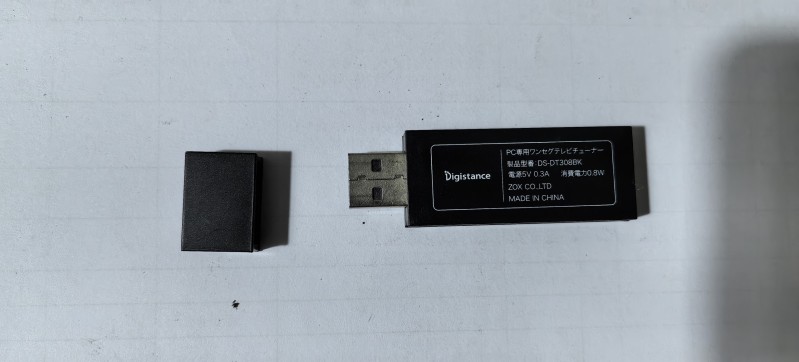

首选这种,灵敏度高一些

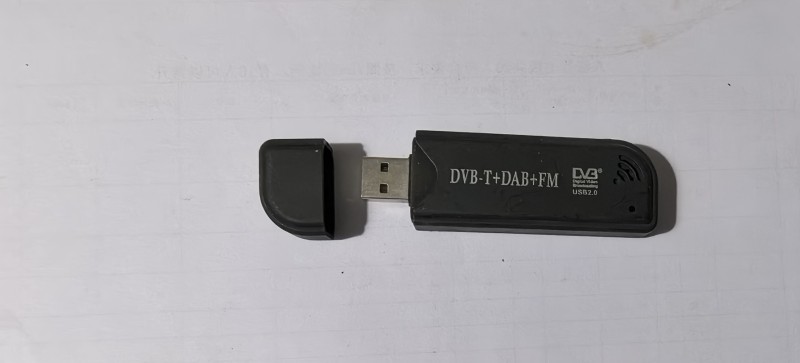

这种也可以,灵敏度低一点,功耗也小一些。
电脑要求不是太高,当然配置越高越流畅 ,Windowsxp,win7,win8 ,win10,win11都实验成功,32位,64位都可以,但要安装相应的软件 3.jpg

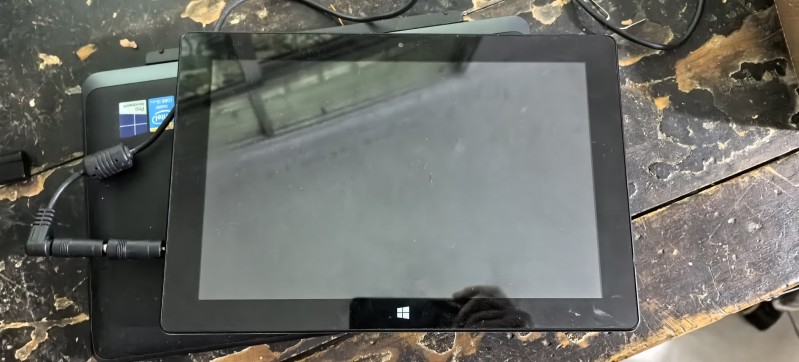

这些电脑都可以
软件如下
一,NT4.8的插件,win10,win11是自带的,其余的要安装。
二,RTL2832U驱动,下面附件是64位电脑用的。
三,SDR sharp V1777版本软件,在下面附件里,这个不用安装,直接复制后点击应用图标就可以了

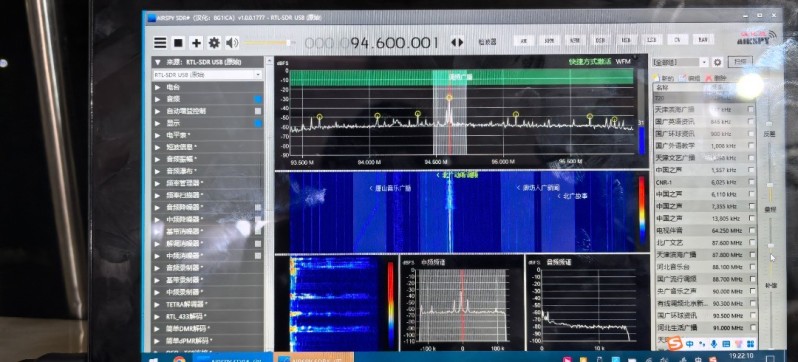

     下面是安装好后的效果
这个图,下面是频谱分析小图
功能强大

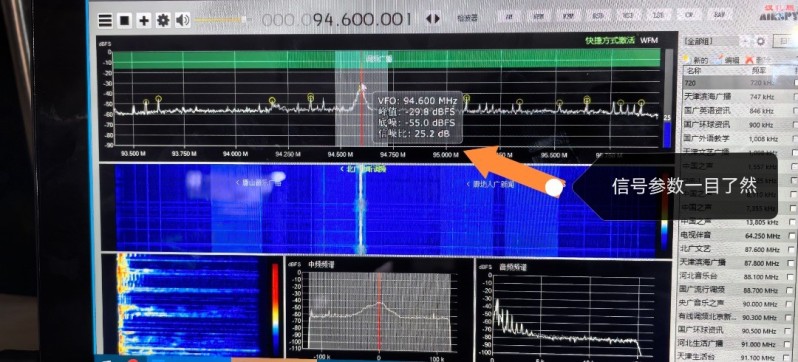

频率,峰值,底噪,信噪比一目了然
        这个频谱仪除电脑外投资只有几十元,安装只需几分钟,值得拥有。感兴趣的坛友在制作过程中遇到什么问题都可以给我联系我


SDR软件网盘链接
https://pan.baidu.com/s/1vB1CFUVBkGus0-8XwMi_Kg
提取码
7777
电脑里面需要安装VC运行库
在实验中有其它问题可以联系我
