EB9005L体重秤改可充锂电池供电

*发表于：2025-8-7 11:25:55* 144 · 发表于：2025-8-7 11:25:55

您需要登录才可以下载或查看，没有账号？立即注册

x

EB9005L体重秤改可充锂电池供电

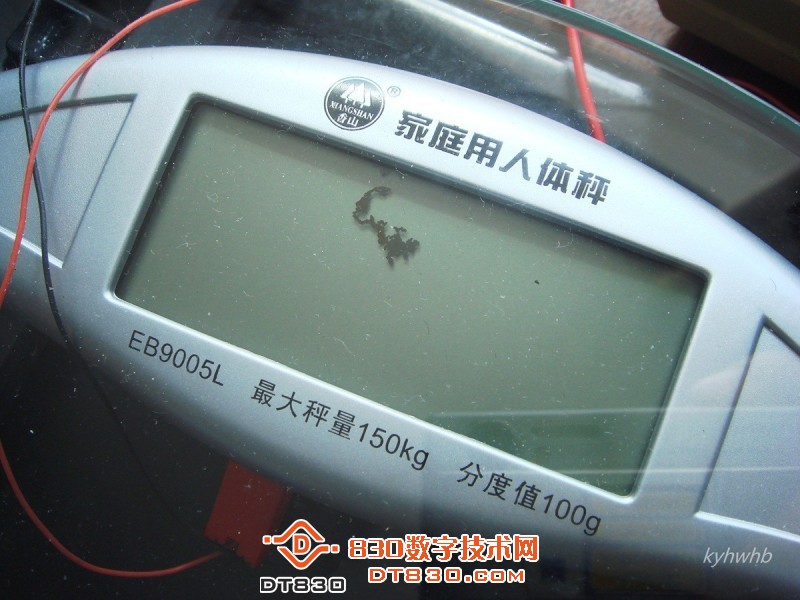

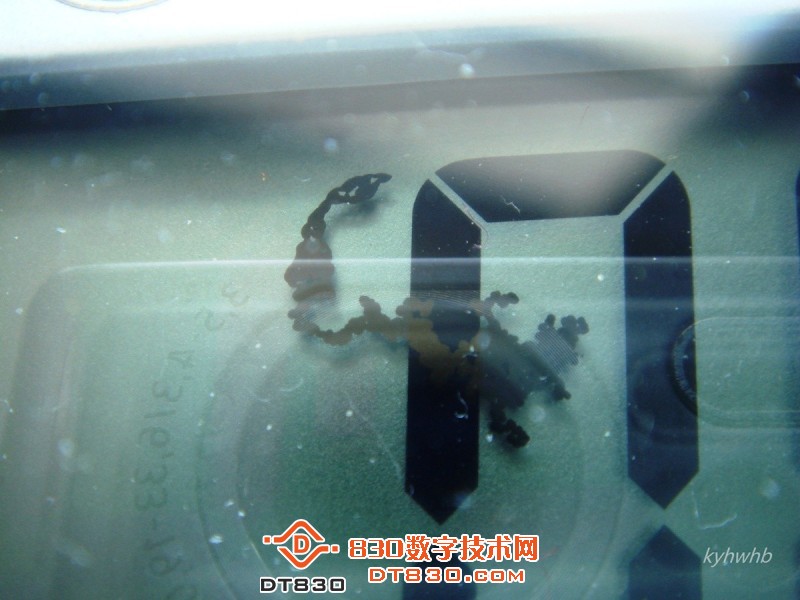

屏幕花了

应该是偏振膜问题

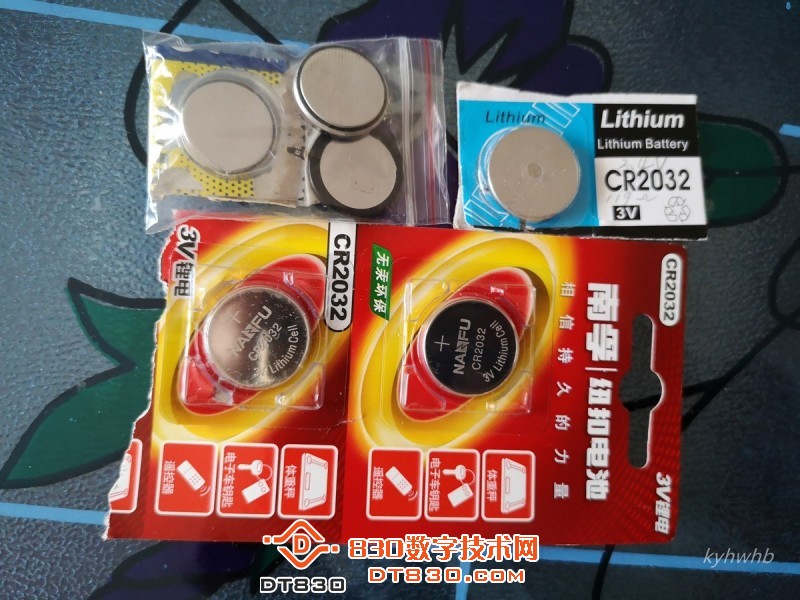

下面2032只有一个包黑边的可用

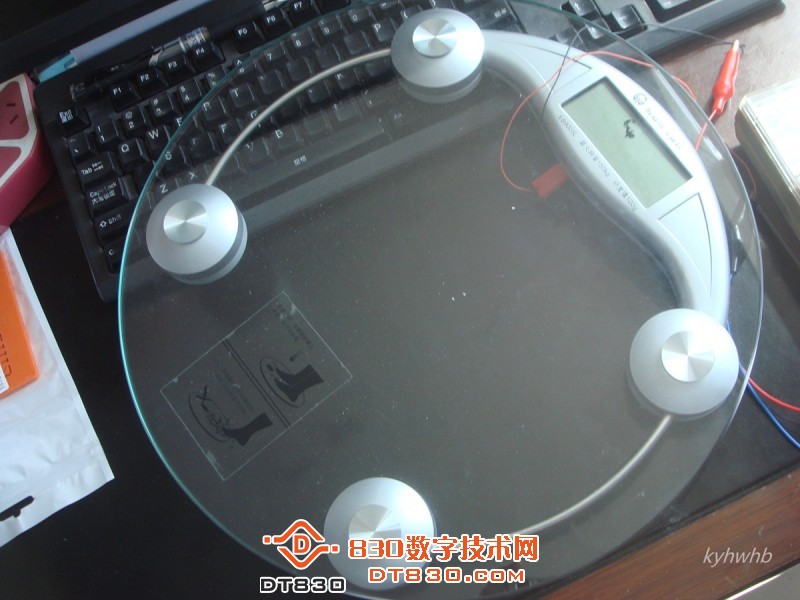

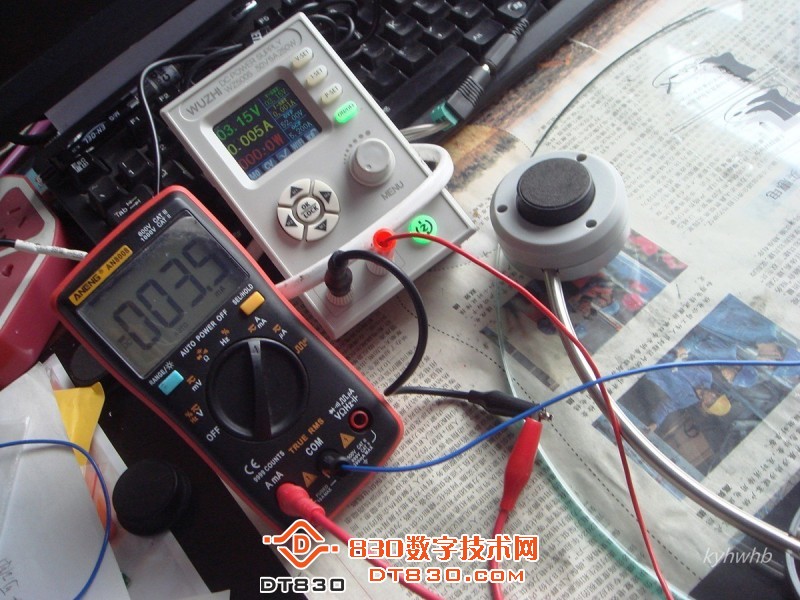

体重秤工作电流3.9mA

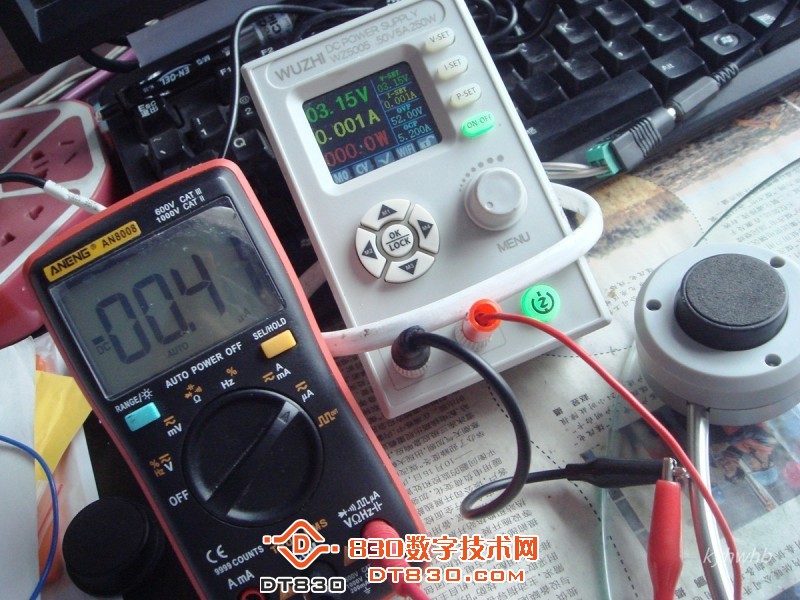

待机电流0.41uA

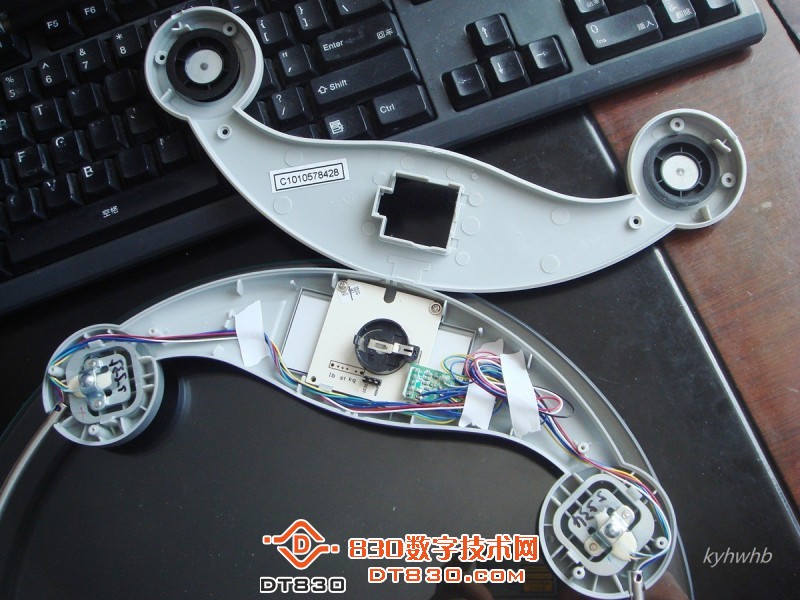

拆开底壳

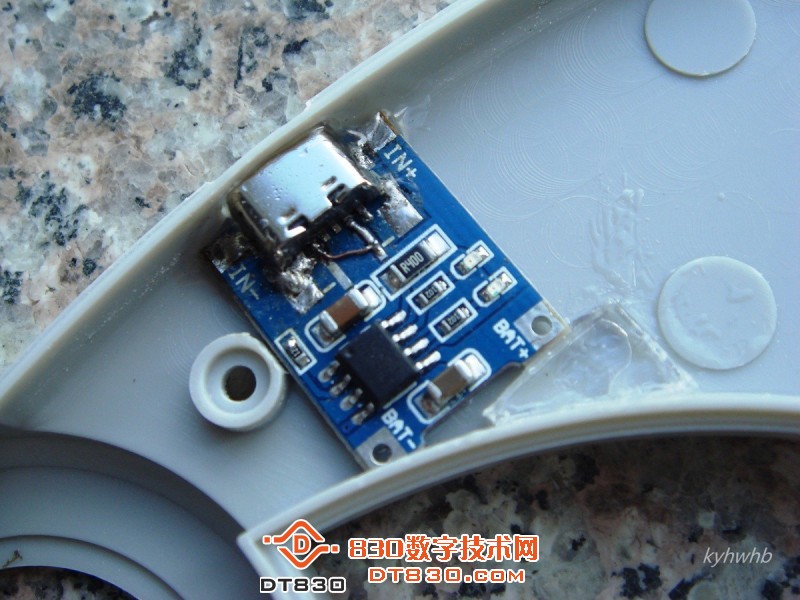

开C口并固定4056充电小板

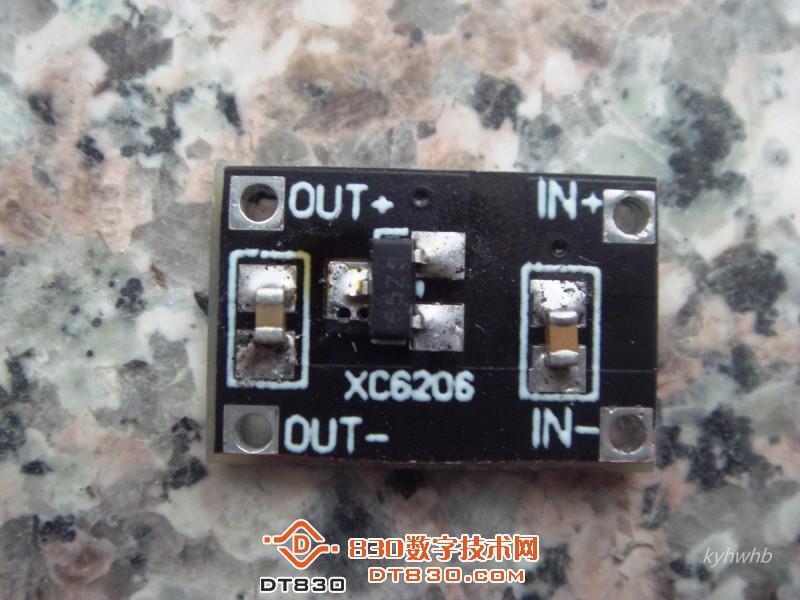

焊装的6206 3V稳压小板，实测静态电流4uA左右

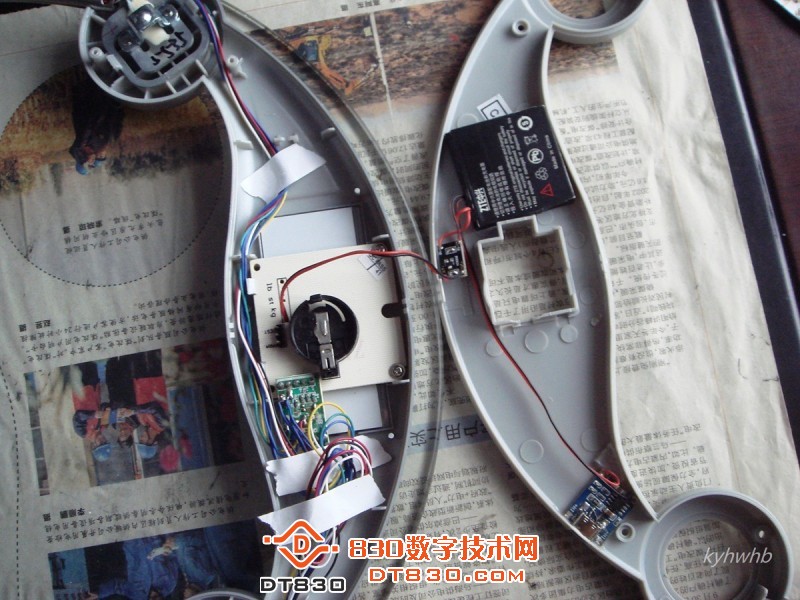

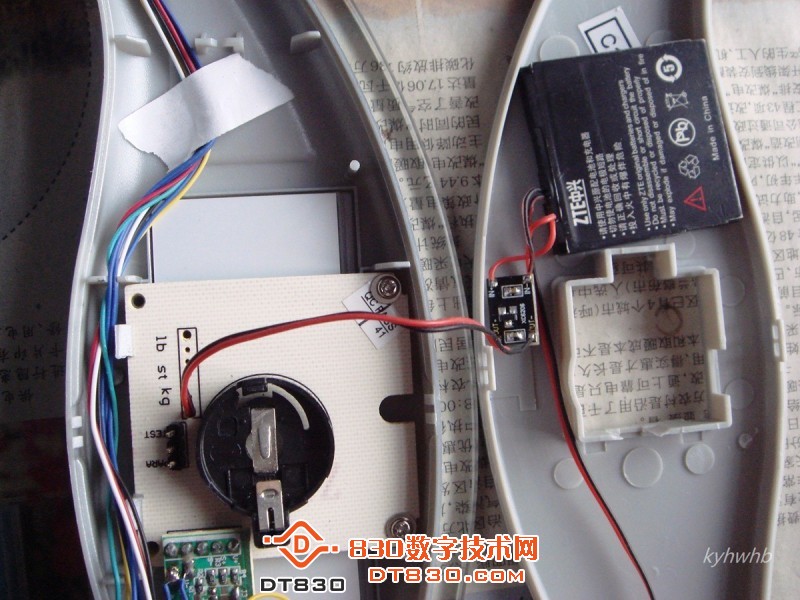

装机

全貌

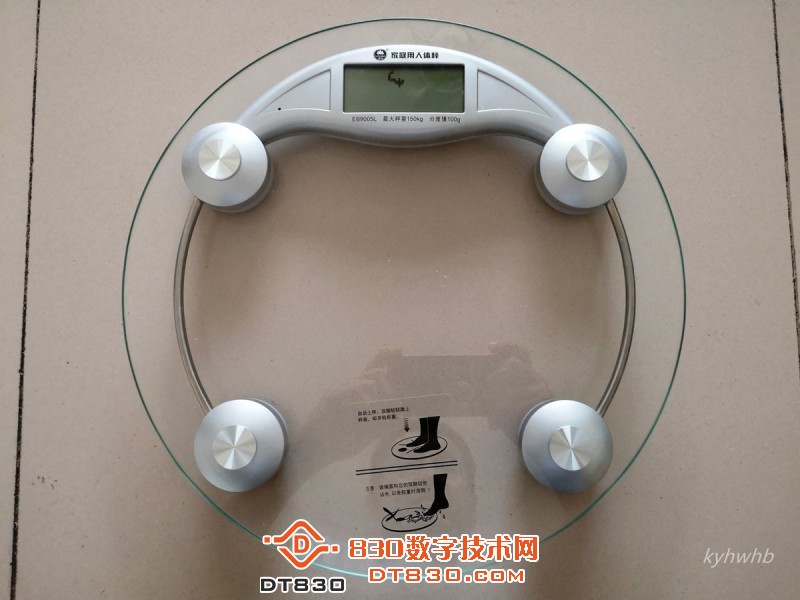

外观

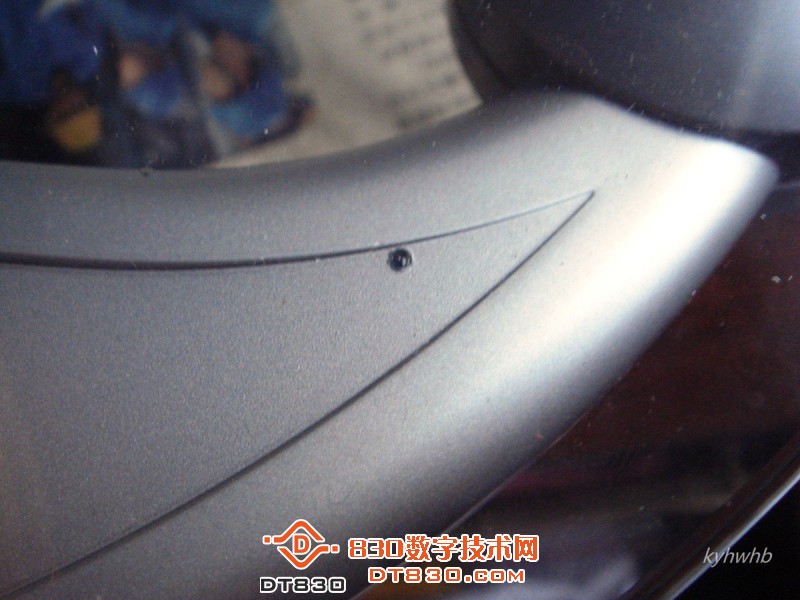

指示灯

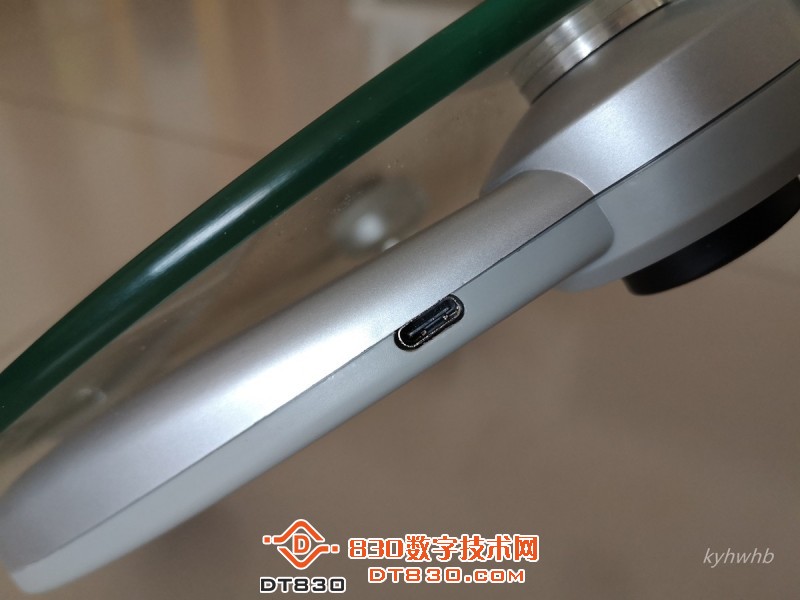

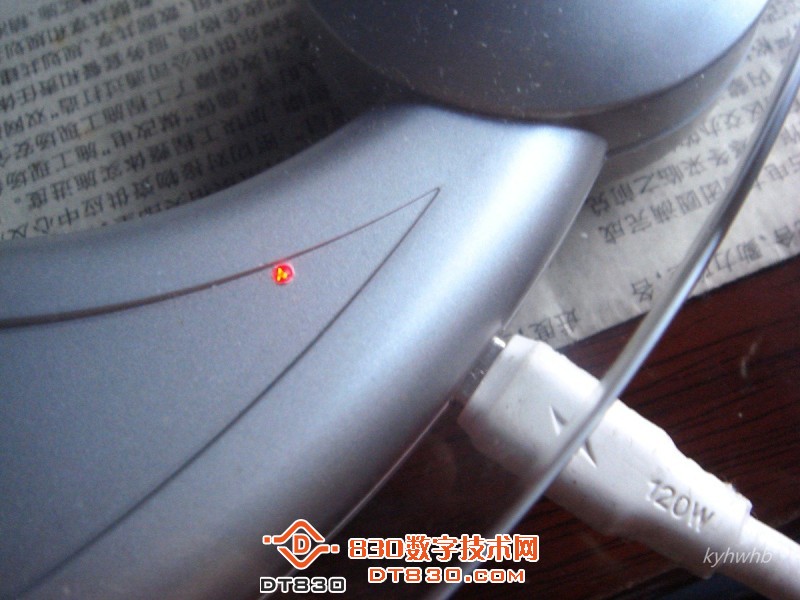

充电

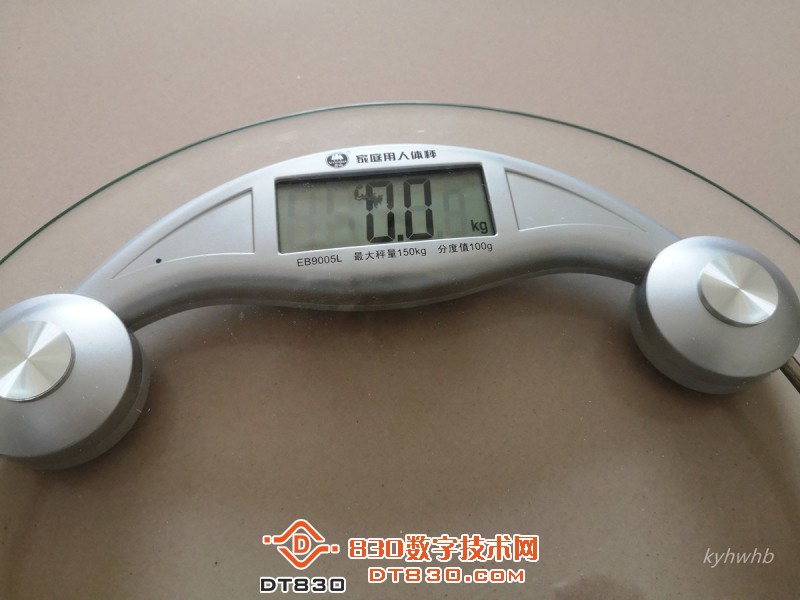

开机

END

kyhwhb · 2025-8-7 11:52:56

焊装的6206 3V稳压小板，实测静态电流4uA左右---4.2V输入情况下，输入电压升高静态电流也加大

lizuolong618 · 2025-8-7 12:05:59

中兴锂电发来贺电😄纽扣容量还是小，这回不担心了，外观处理完美

kyhwhb · 2025-8-7 14:50:27

kyhwhb 发表于 2025-8-7 11:52
焊装的6206 3V稳压小板，实测静态电流4uA左右---4.2V输入情况下，输入电压升高静态电流也加大 ...

4056小板(无dw01芯片款)B+B-间电流0.80uA,带dw01芯片款为3uA左右。ZT-225表测得。

喜欢就好 · 2025-8-7 18:01:28

手艺不错，谢谢分享！
