众仪ZT-706S示波表简测

众仪又添小兄弟了—ZT-706S三合一示波表，它是在703的基础上优化而来，下面就简单的介绍一下。

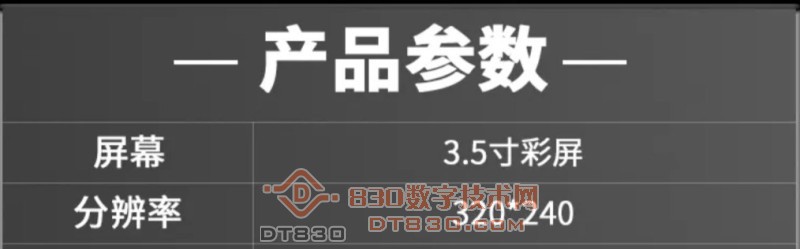

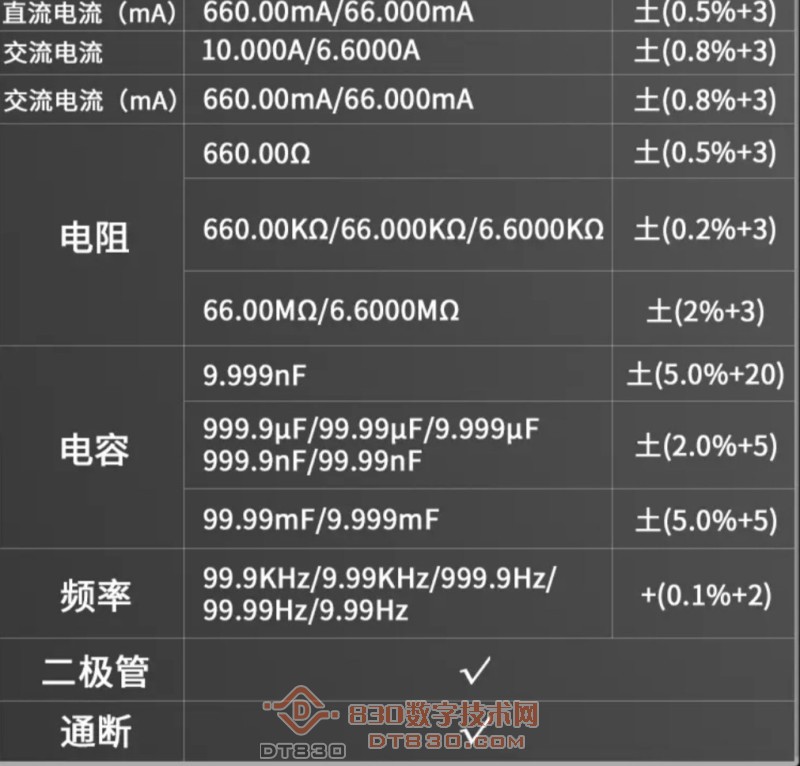

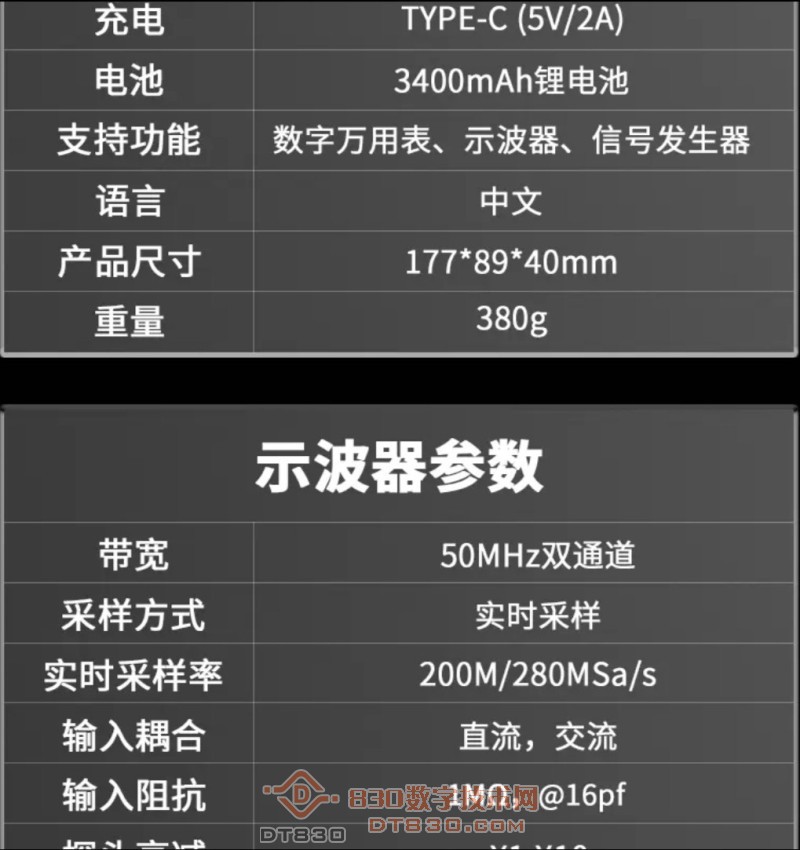

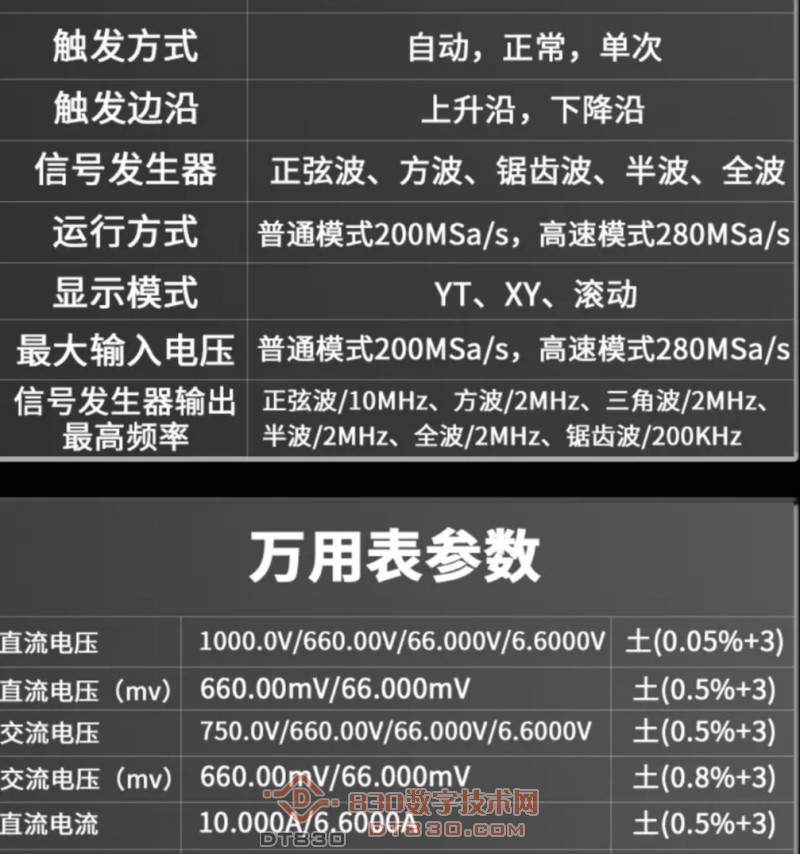

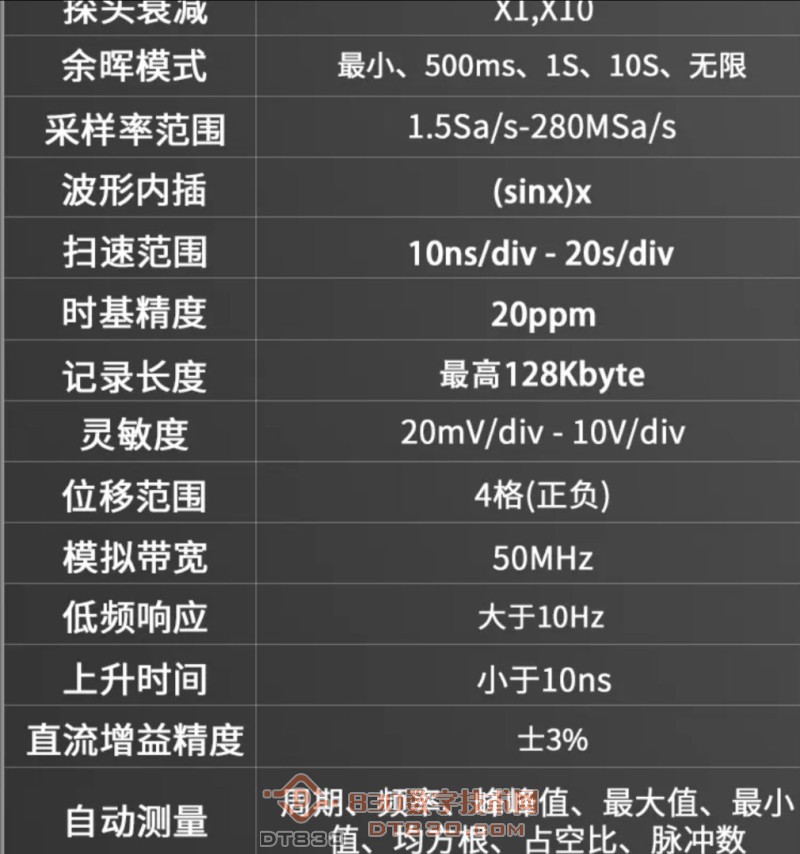

先看一下性能参数






一、开箱


彩盒包装，众仪一直就是这个风格的

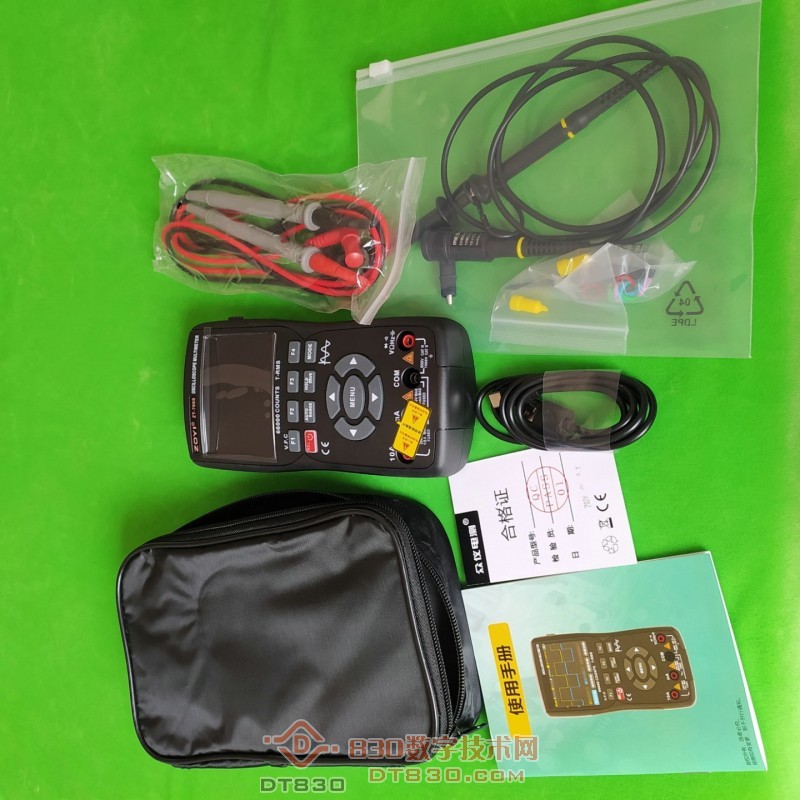

里面的示波表、万用表表笔、示波探头、充电线、收纳包和所有文书

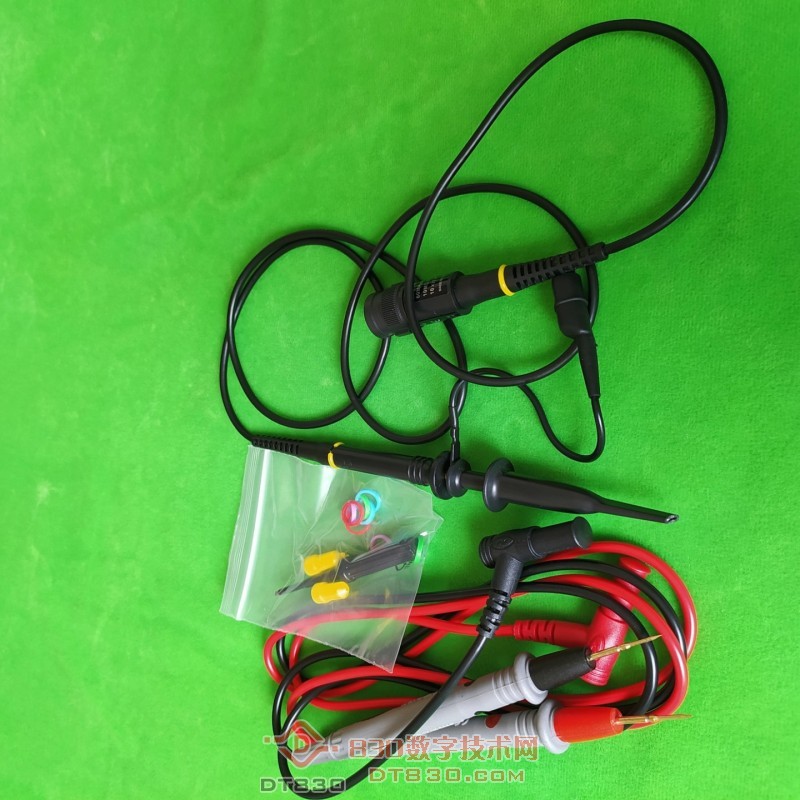

特细万用表笔和探头


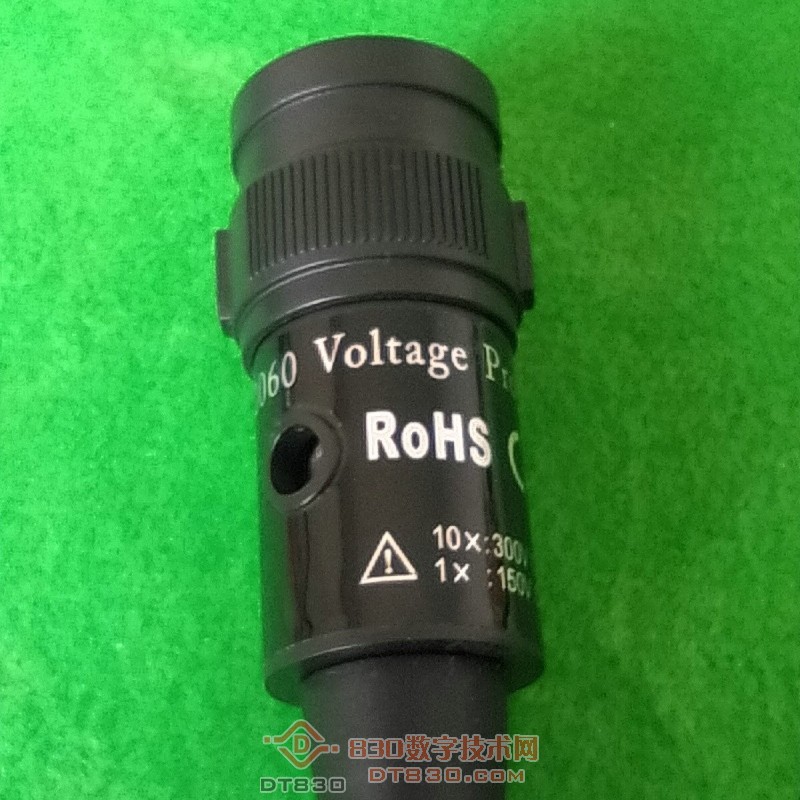

探头插头，上面有可调补偿旋钮

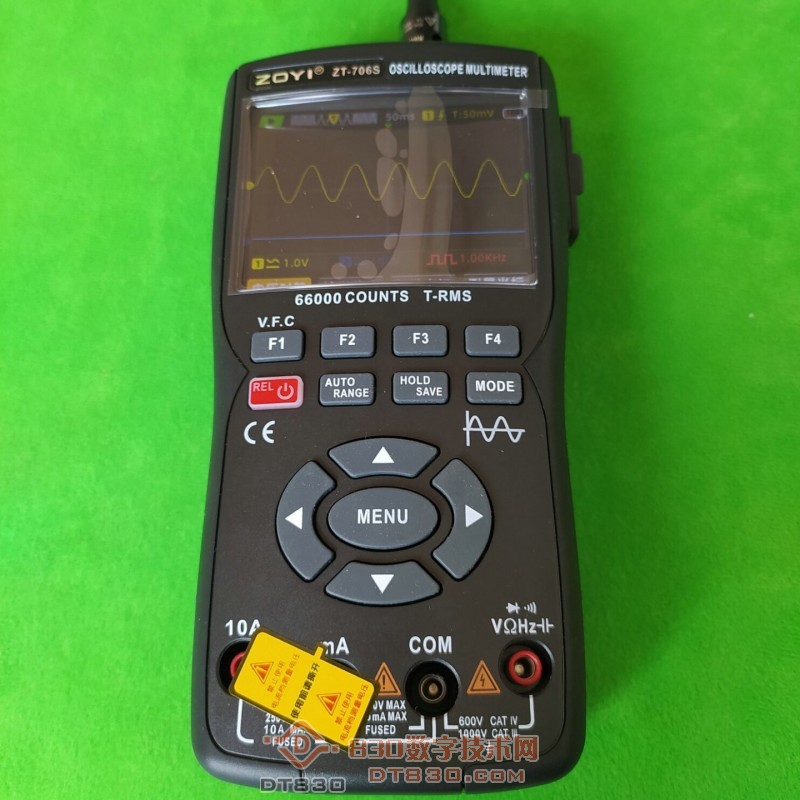

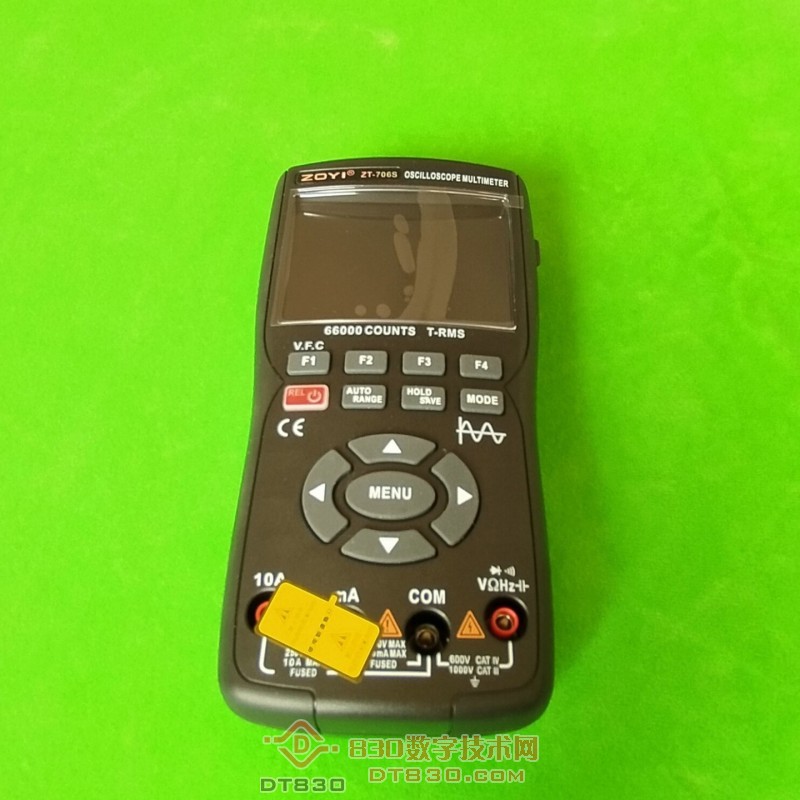

示波表正面，电流插口一如既往的用黄条封住，以引起重视

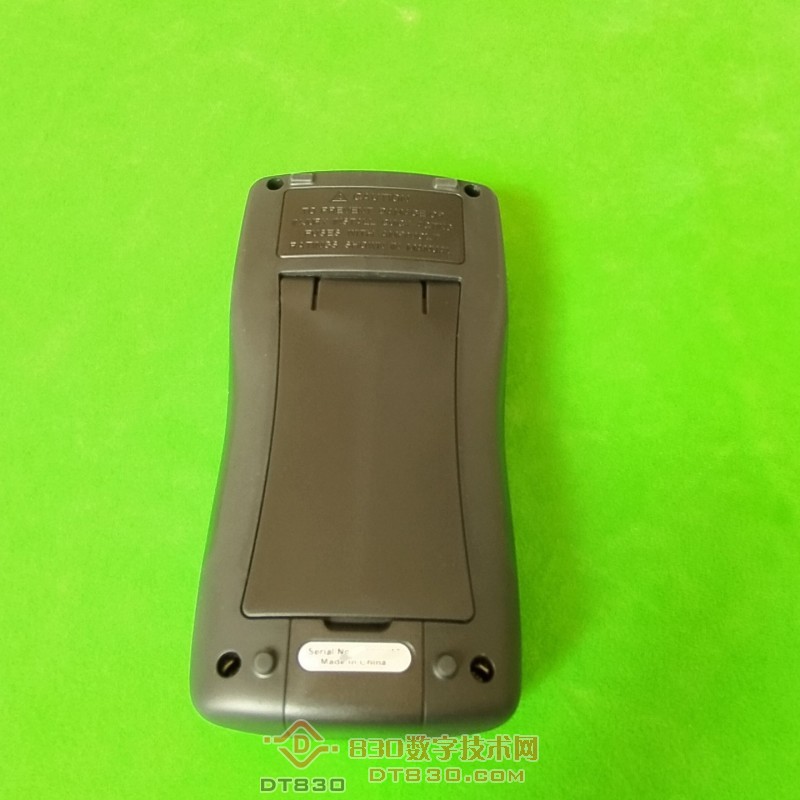

背面，带有支架，打开方便观察

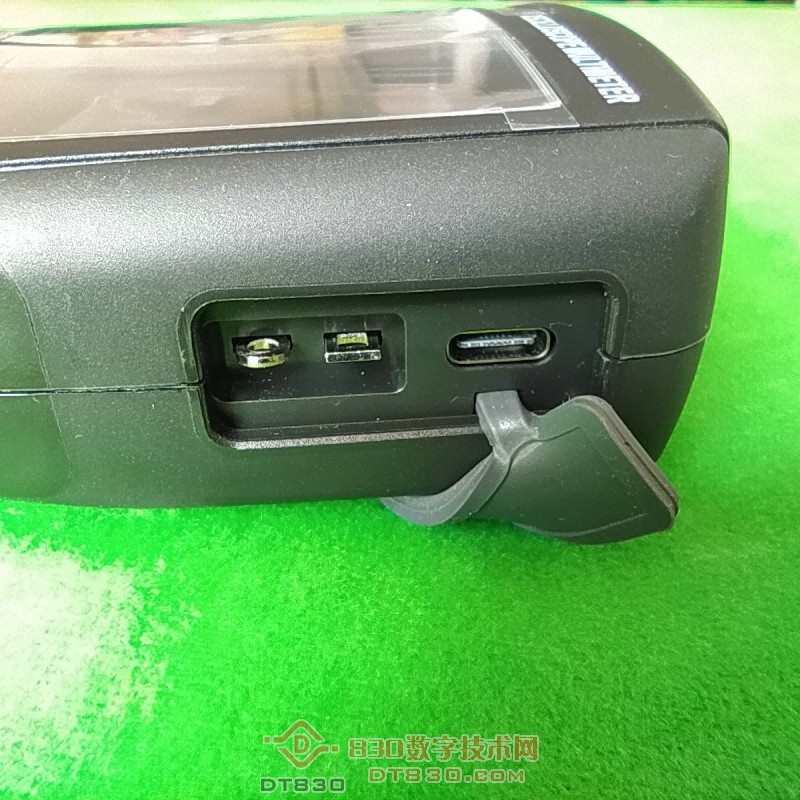

侧面插口，依次为信号发生器地端，信号输出端、充电/数据传输端

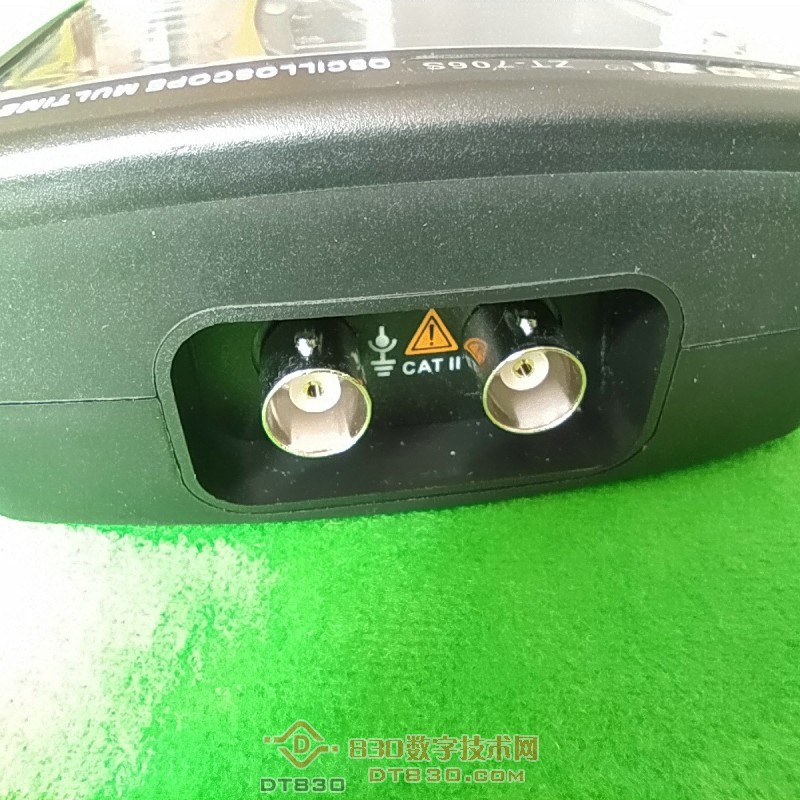

顶部两个示波探头插口

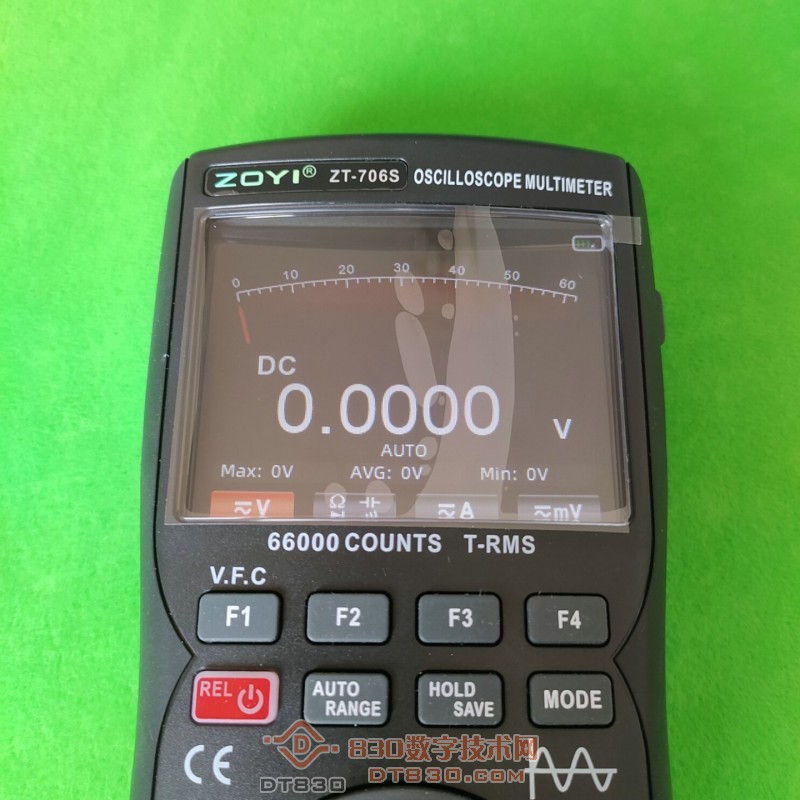

上部是3.5吋真彩显示屏

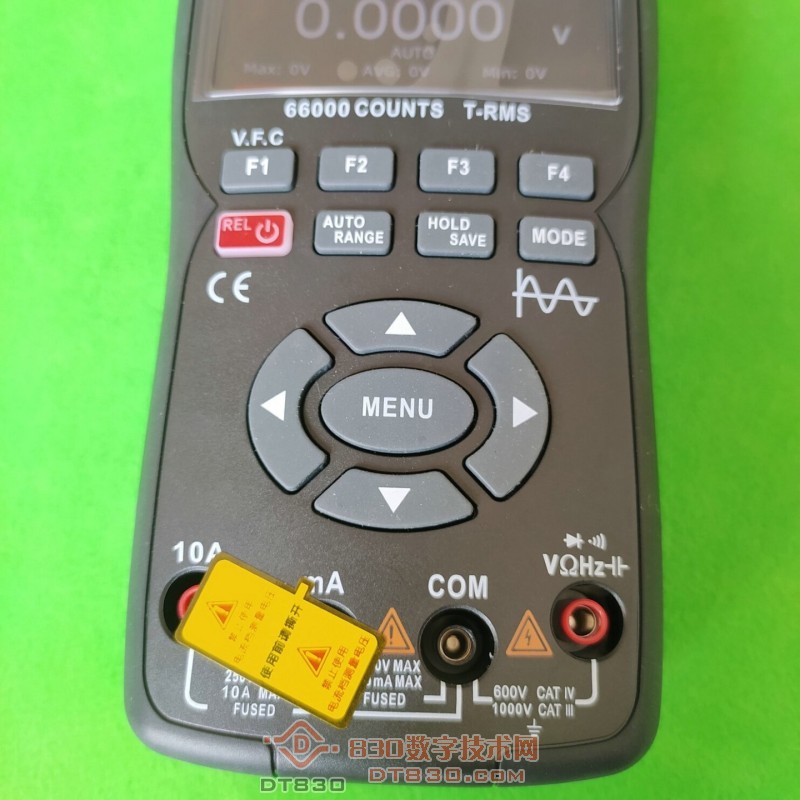

下部的按键，操作起来不是很简单，需要仔细阅读说明书

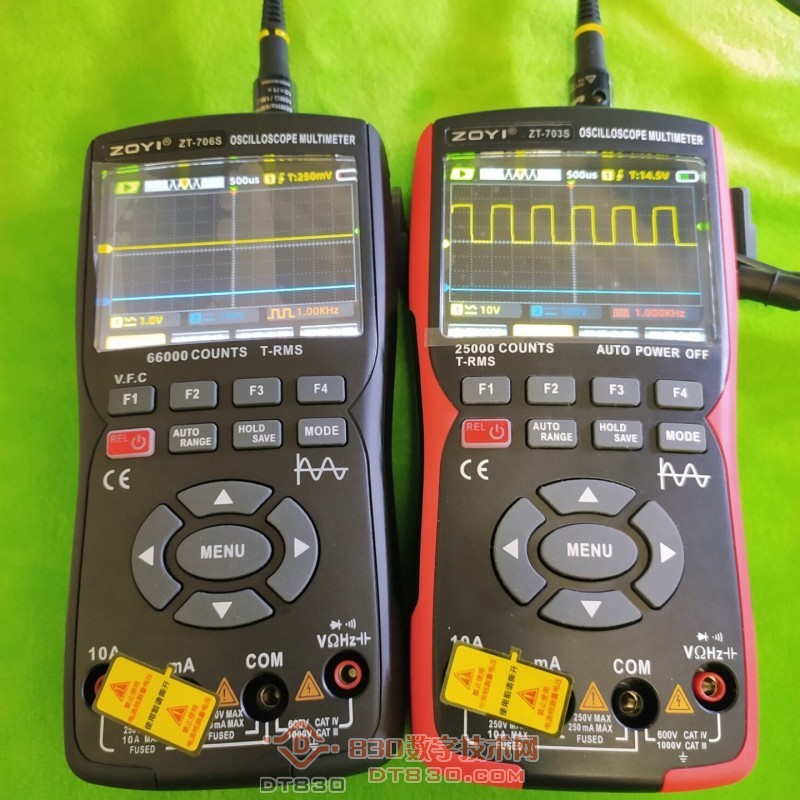

这是两兄弟的合影，外观尺寸、布局跟703S完全一样，只是把红色改成黑色

二、简单测试

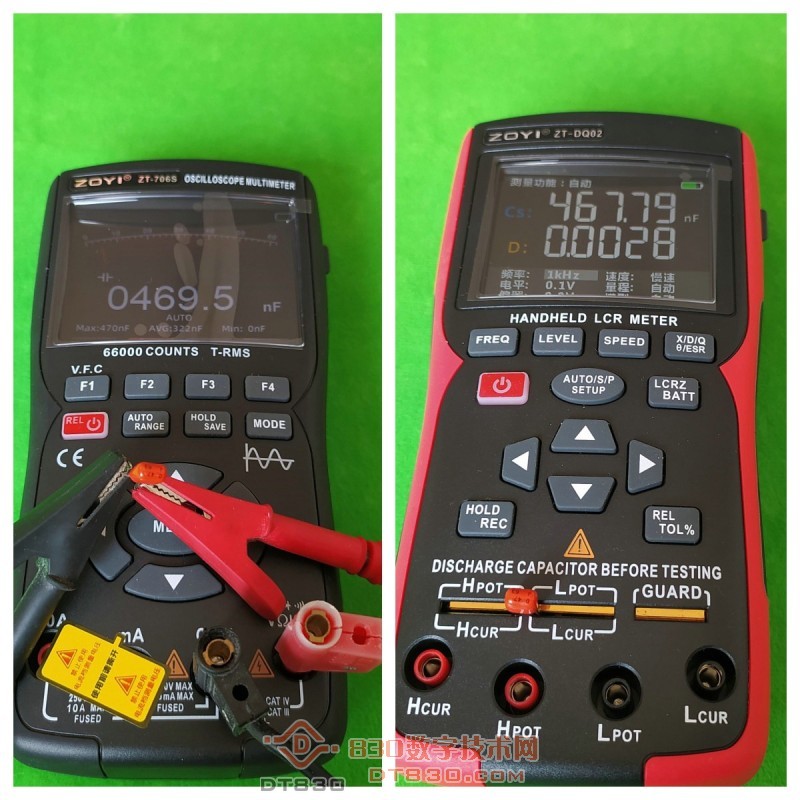

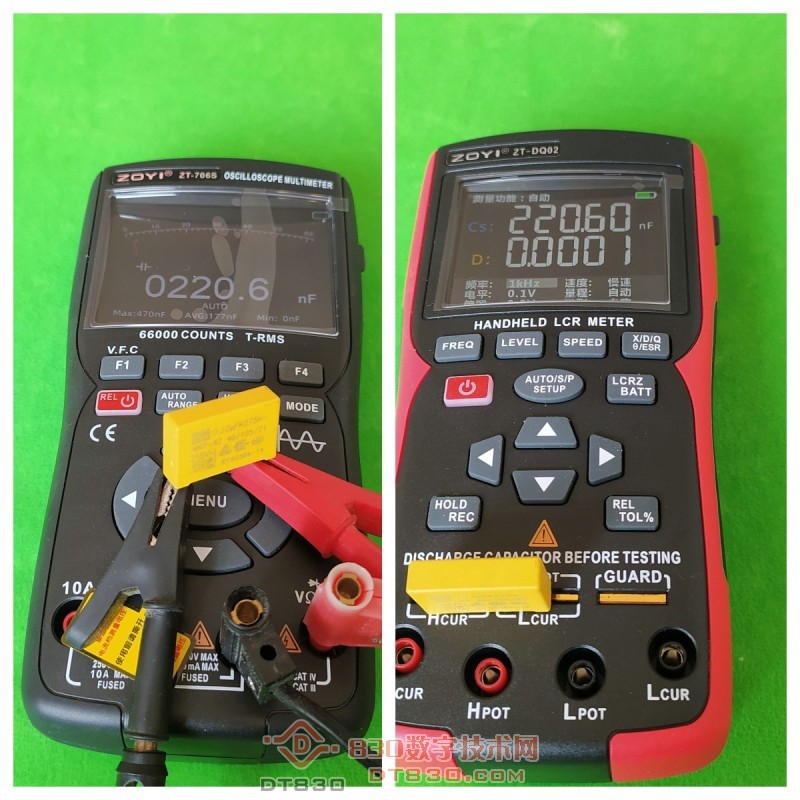

测同一个电容，706S显示469.5nf，电桥DQ02显示467.79nf



另一个电容

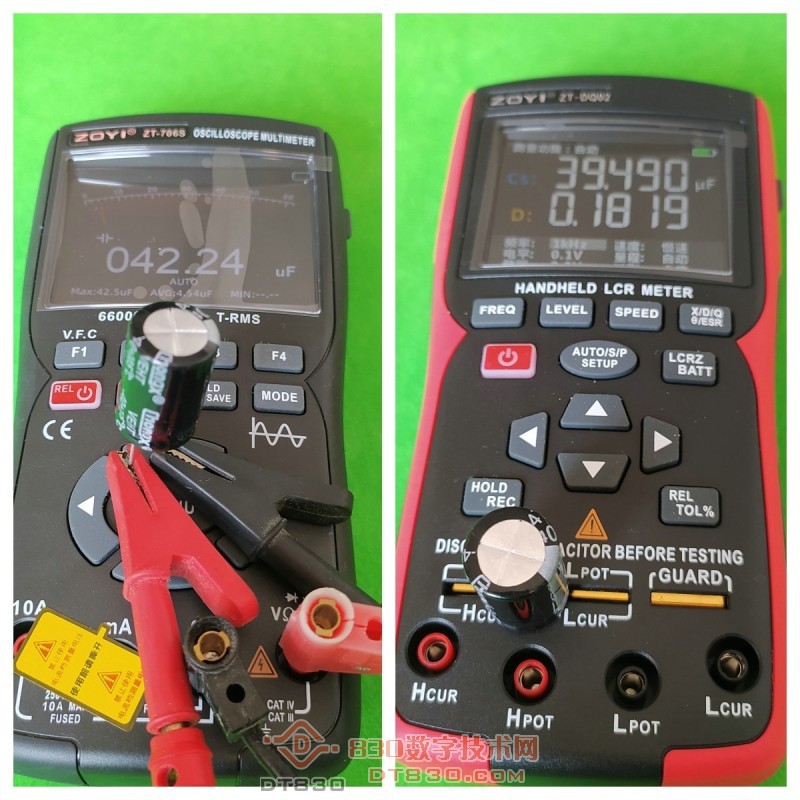

47uf的电解电容

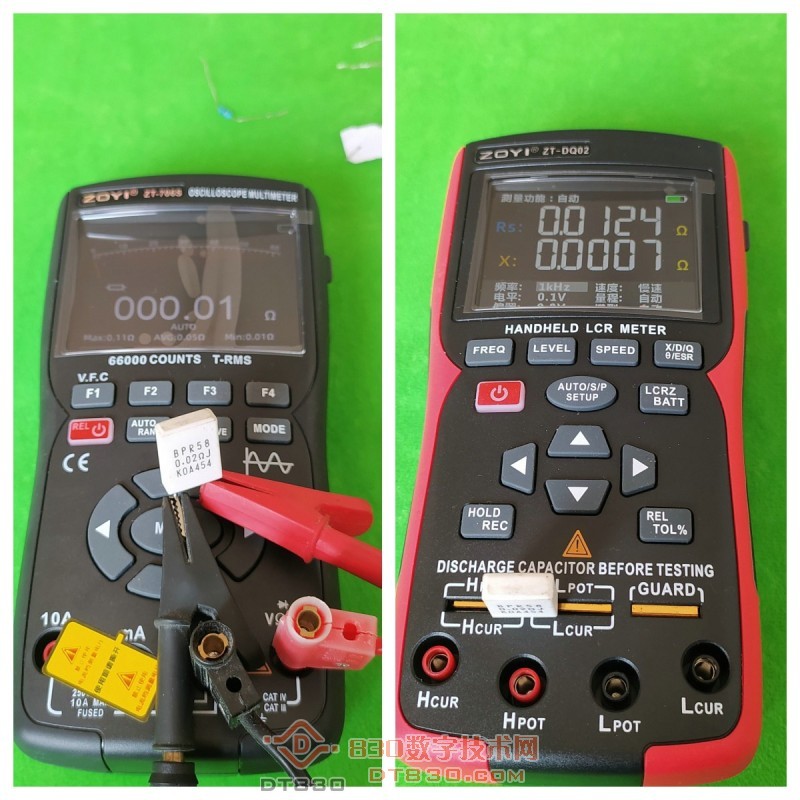

0.02欧姆的电阻

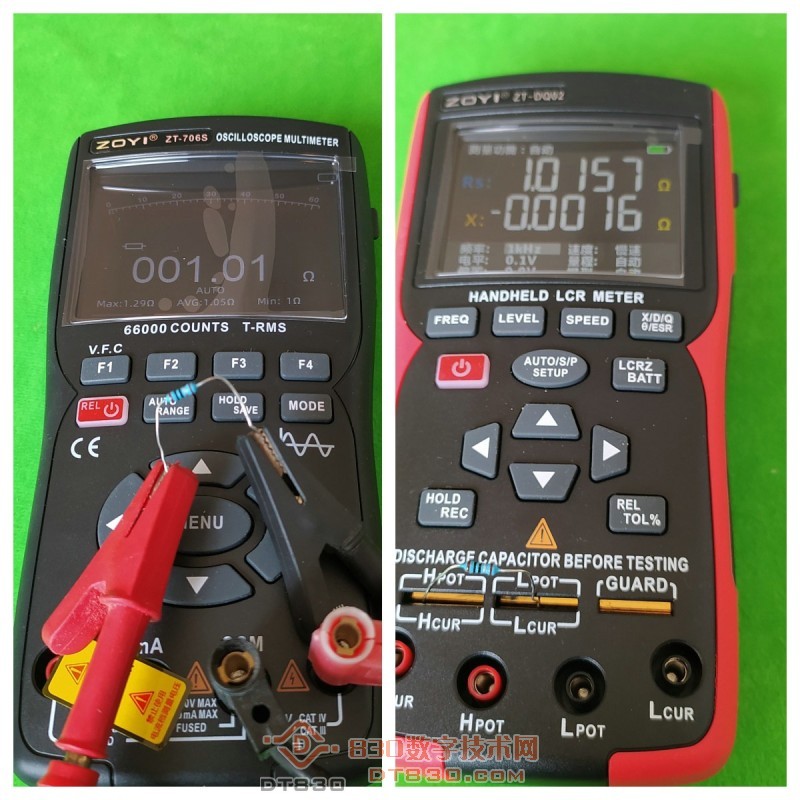

1欧的电阻


1k的电阻

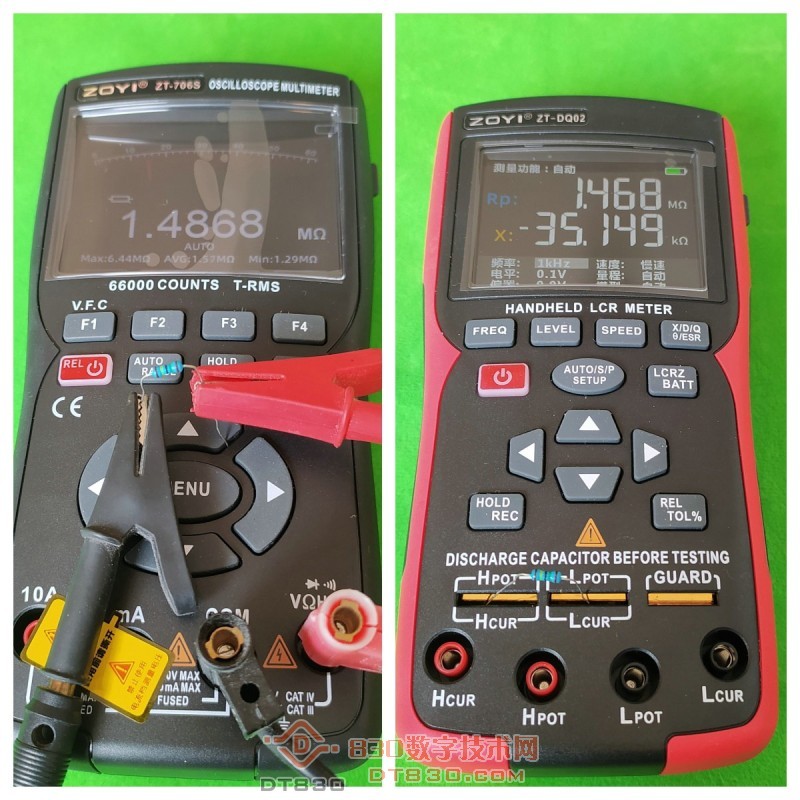

1.5兆的电阻

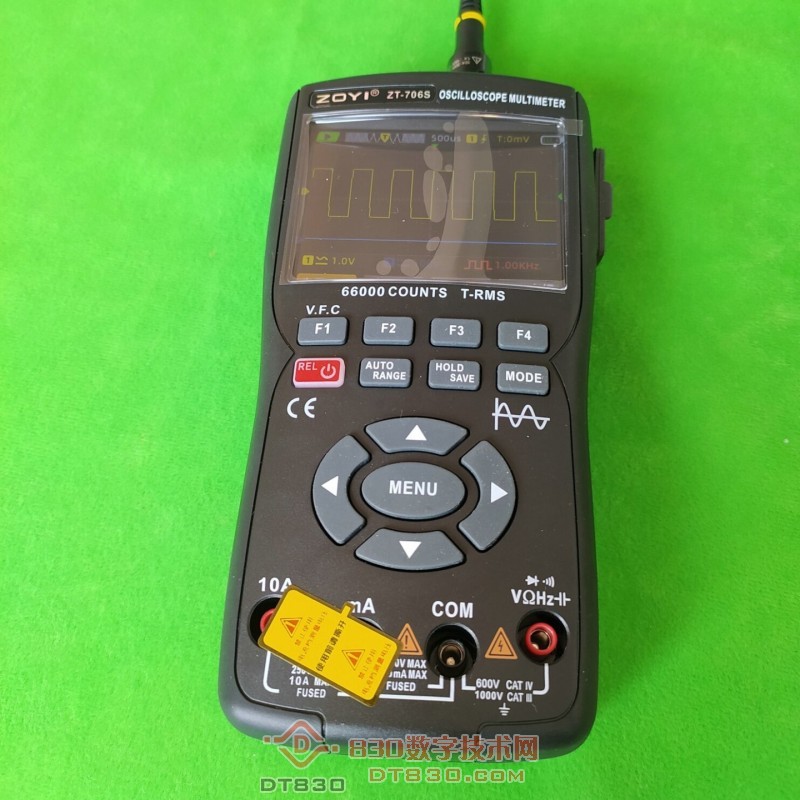

方波波形


正弦波波形

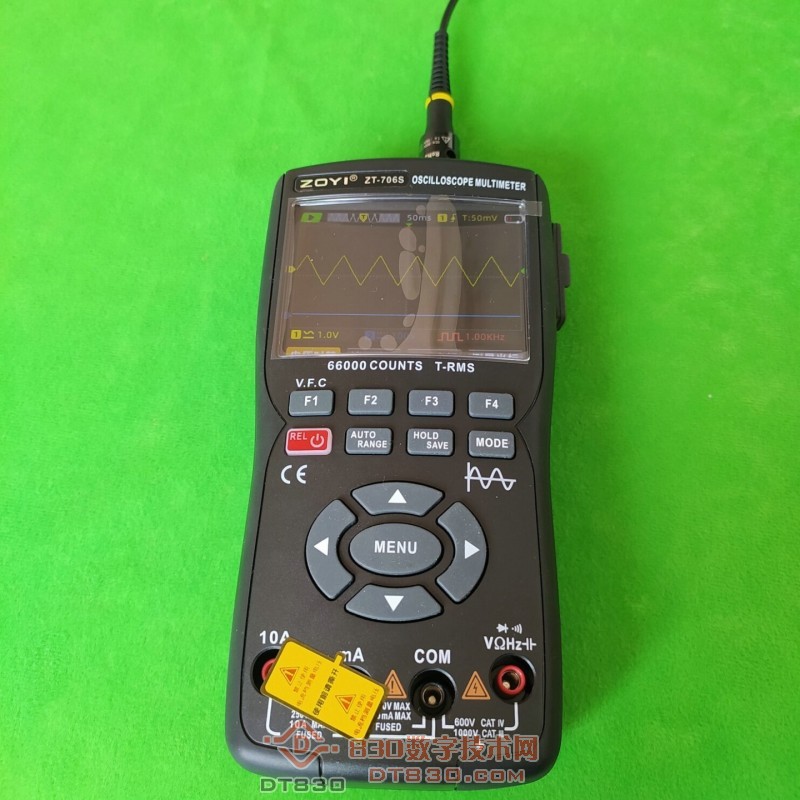

三角波形

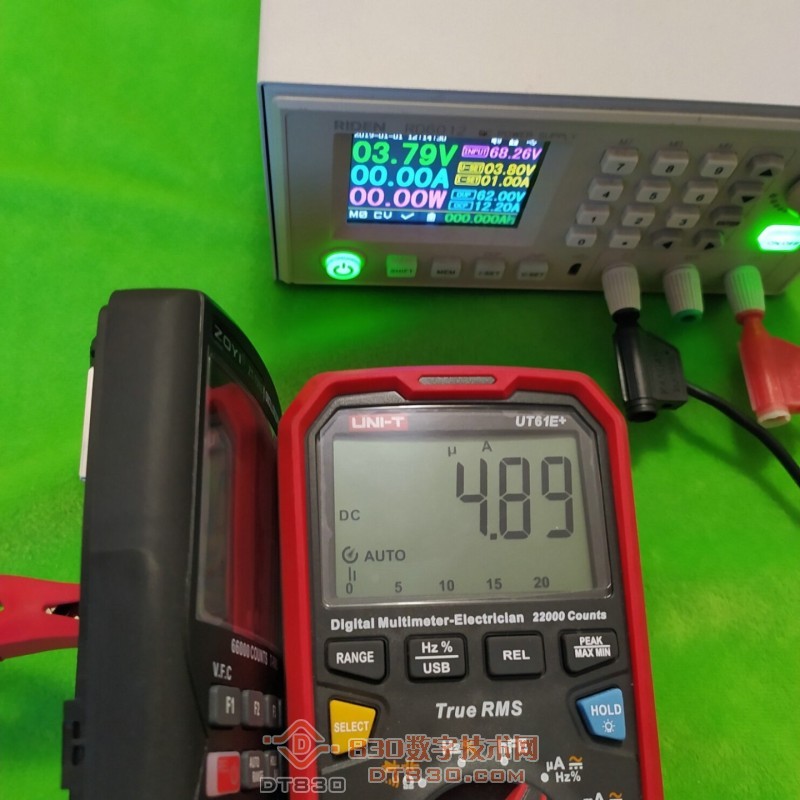

关机时的静态电流是4.89uA

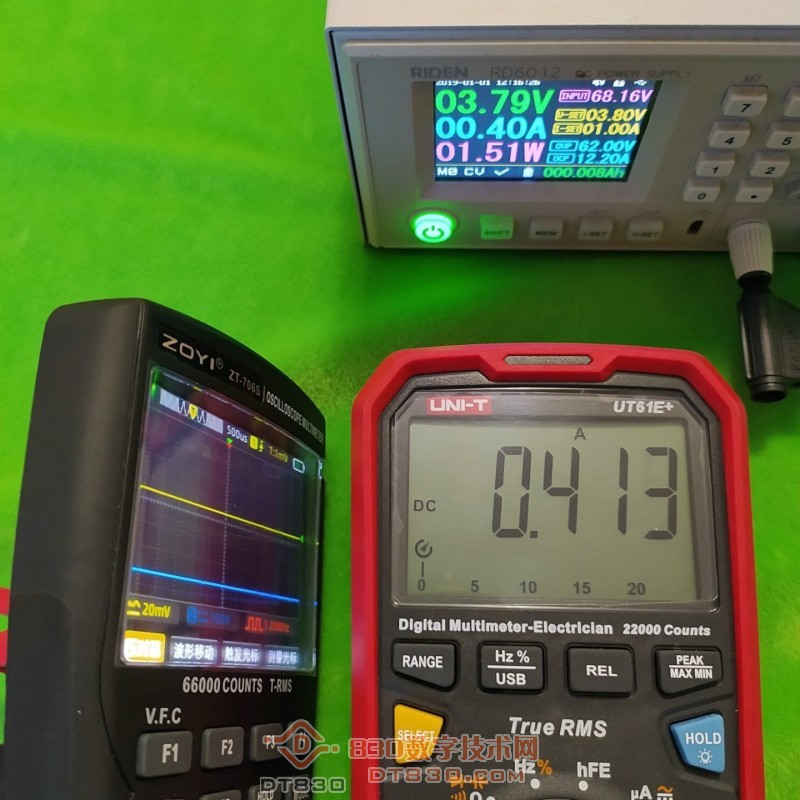

示波器模式下的工作电流0.413A

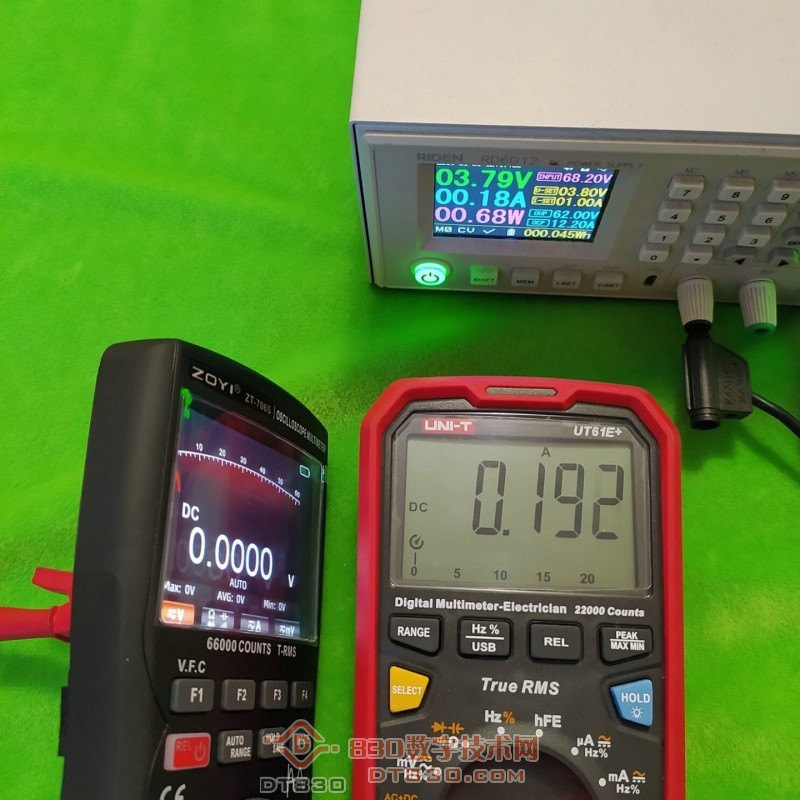

万用表模式下的工作电流是0.192A

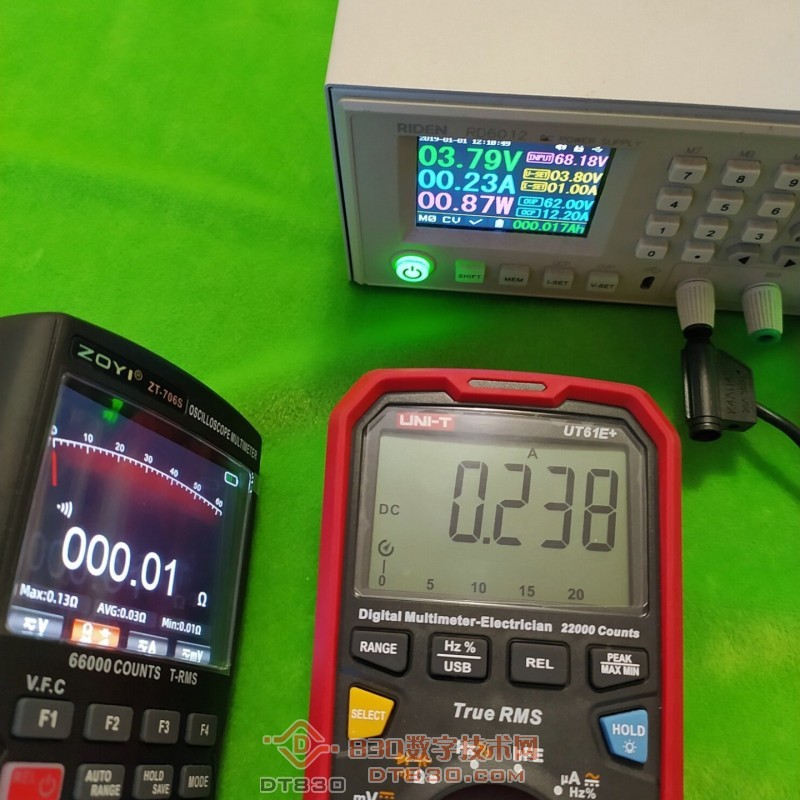

万用表蜂鸣档在鸣响时的工作电流是0.238A

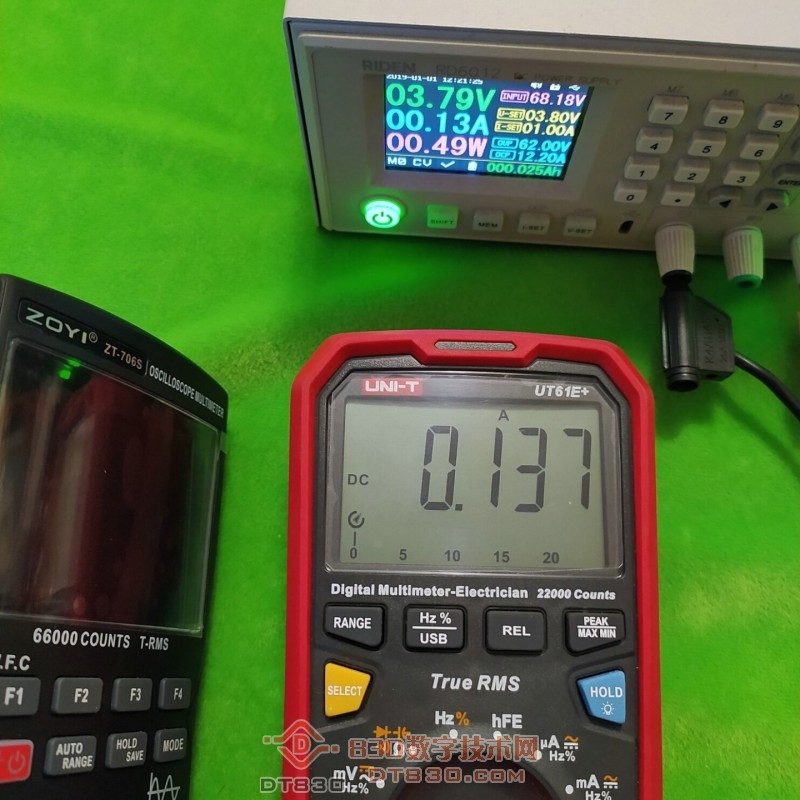

万用表模式下，息屏时的工作电流是0.137A

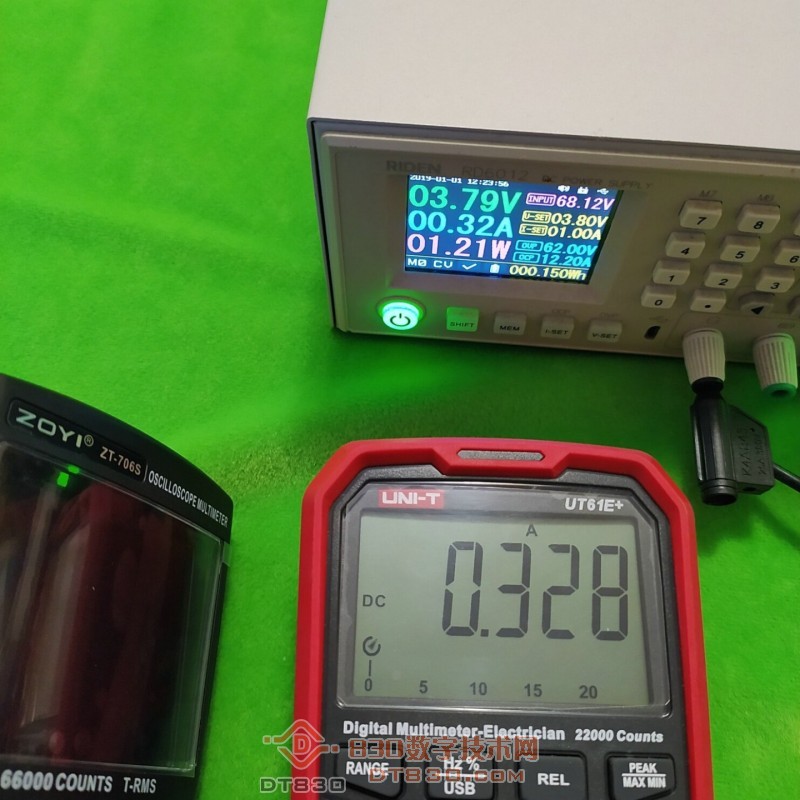

示波模式下，息屏时的工作电流是0.328A

三、拆机

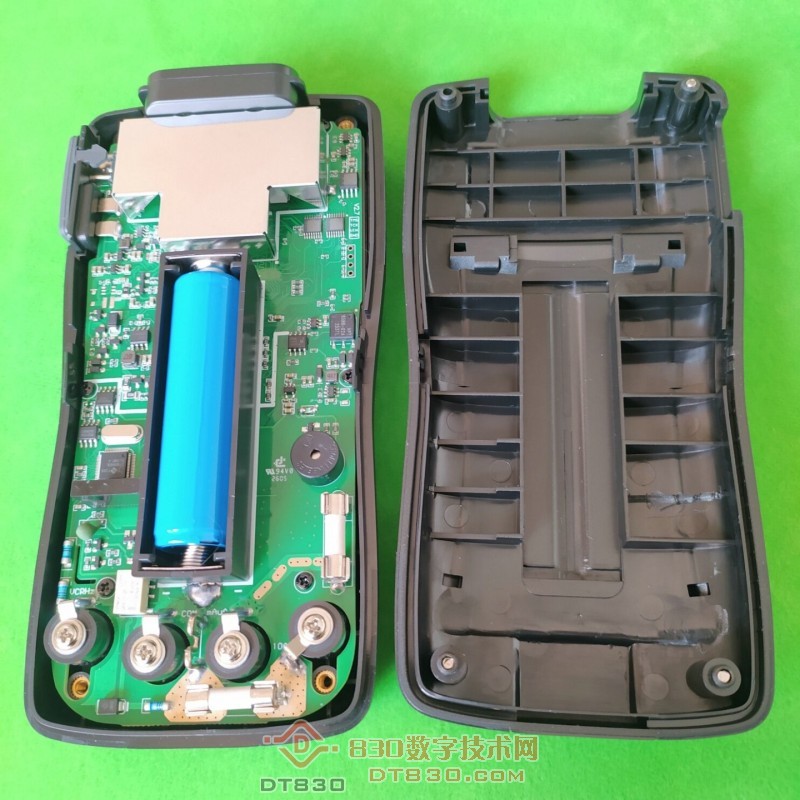

打开后盖

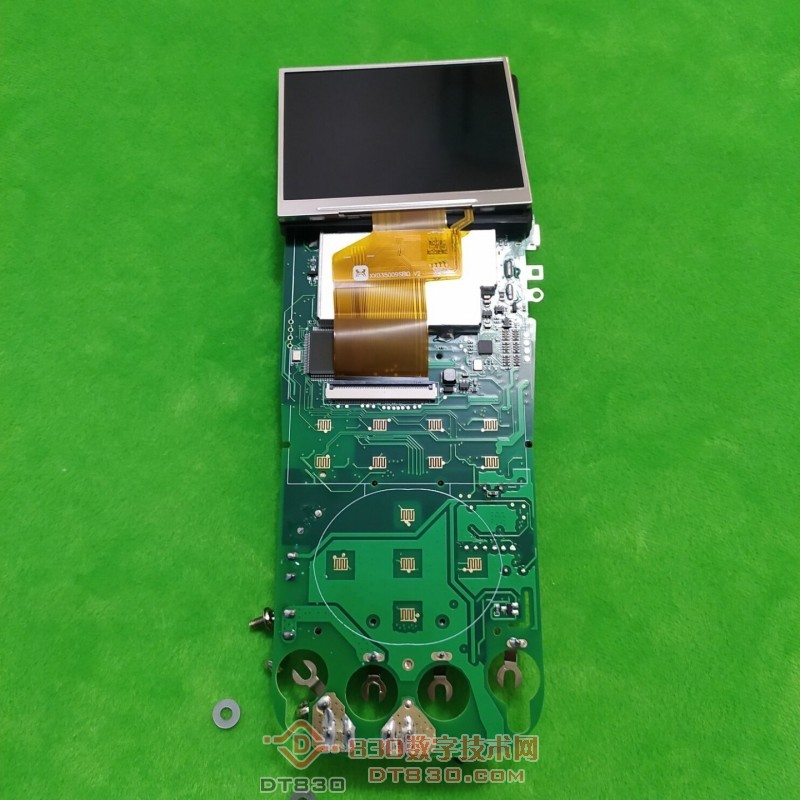

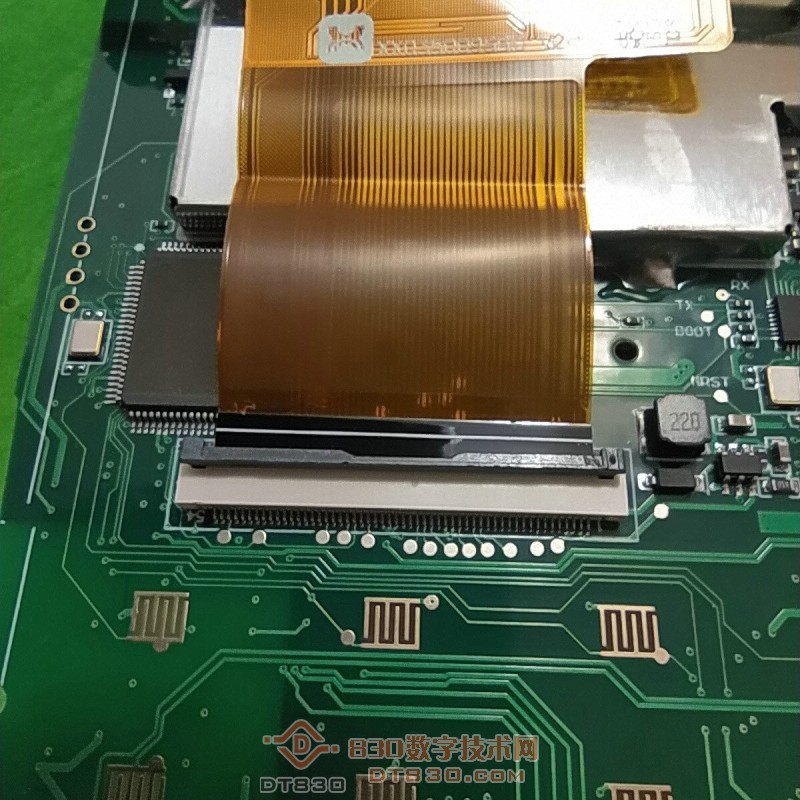

拆下主板，一定要小心屏排线，很容易撕裂

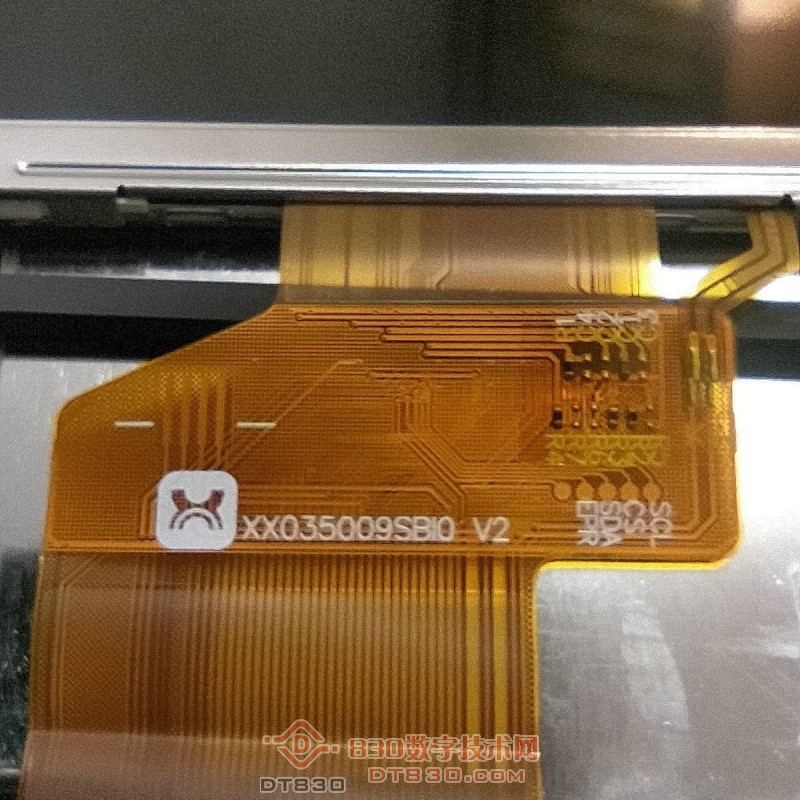

屏线号


屏线插座是翻盖式的

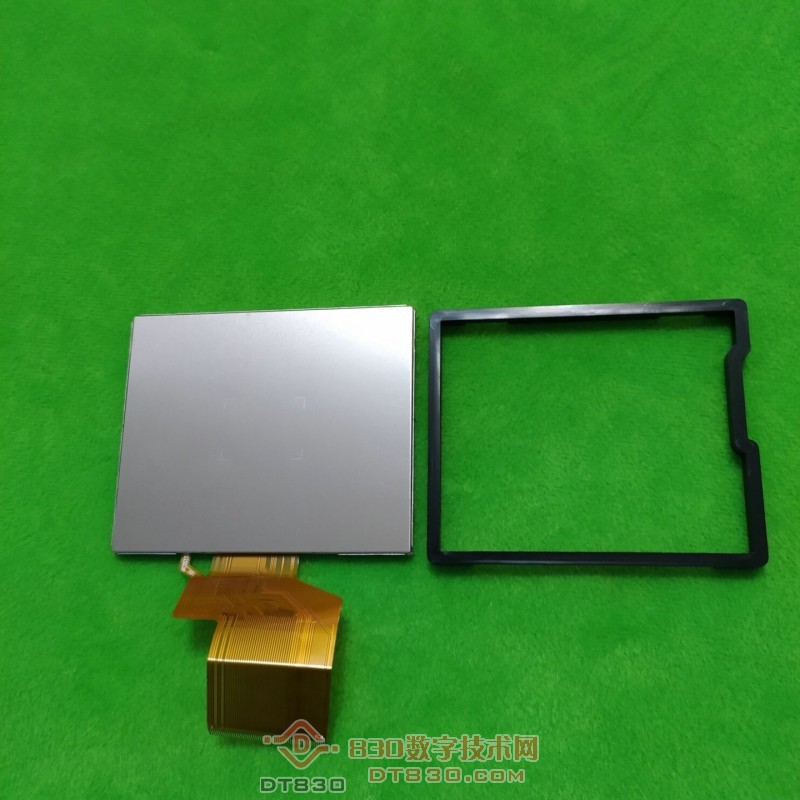

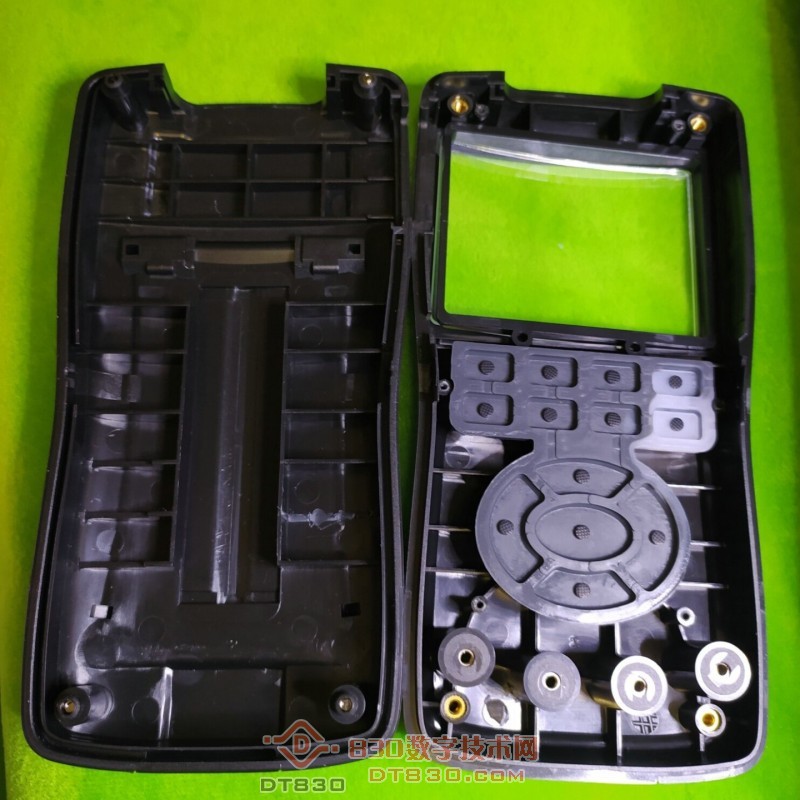

屏跟边框

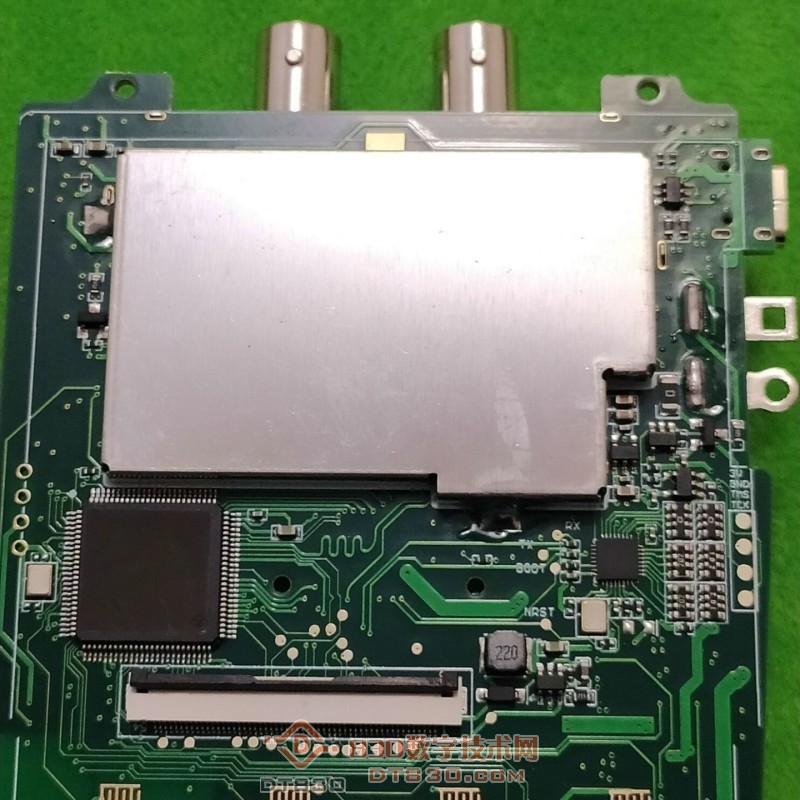

屏下面的屏蔽罩，芯片已经打磨过了


拆下屏蔽罩，里面的芯片也已经打磨

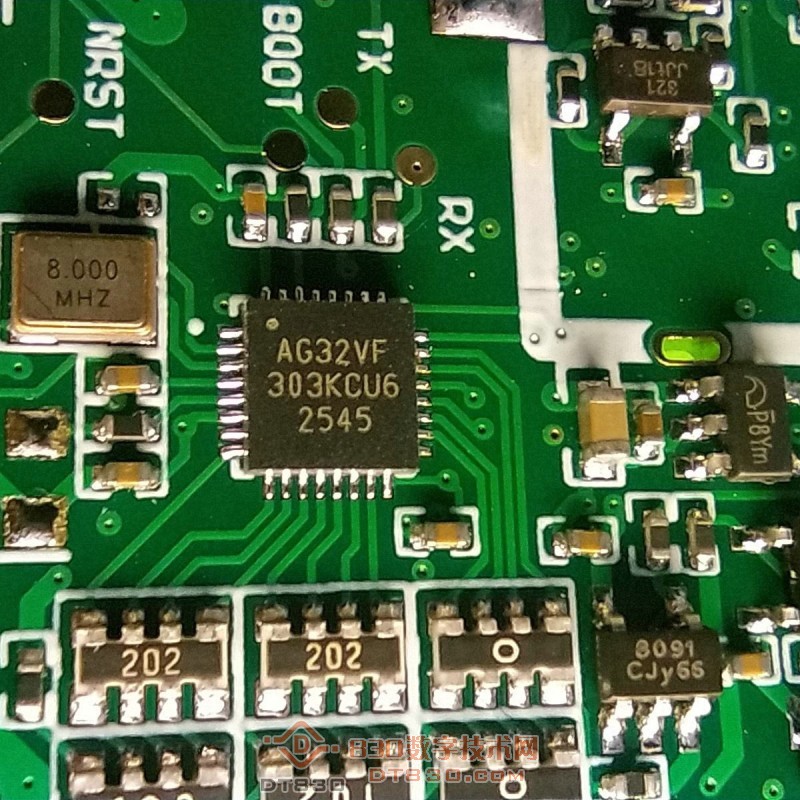

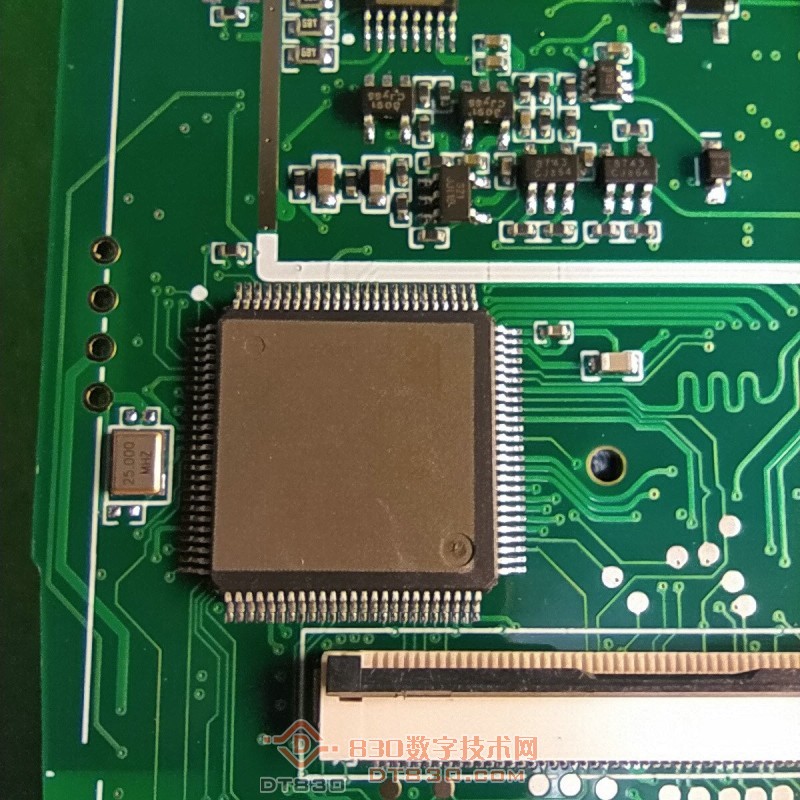

ag32vf303 MCU芯片和8M晶振

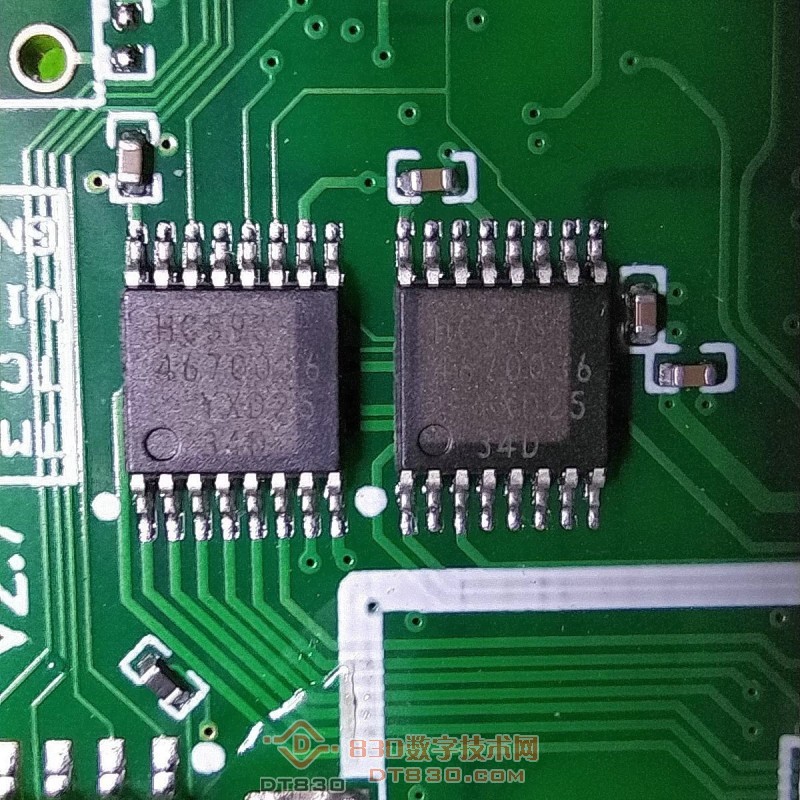

仔细看看打磨的芯片，看不出啥来


仔细看看打磨的芯片，看不出啥来

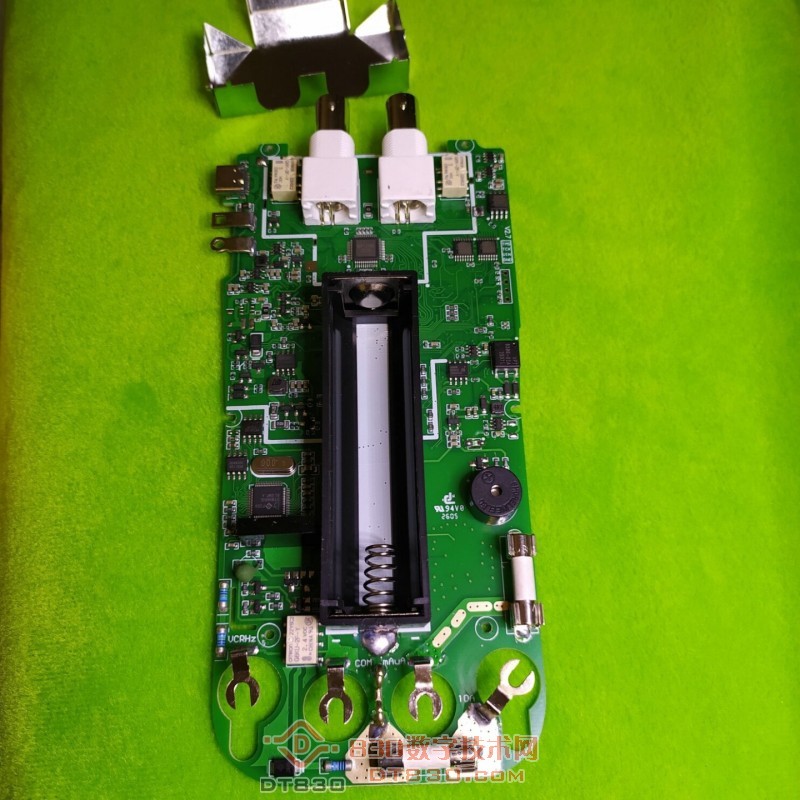

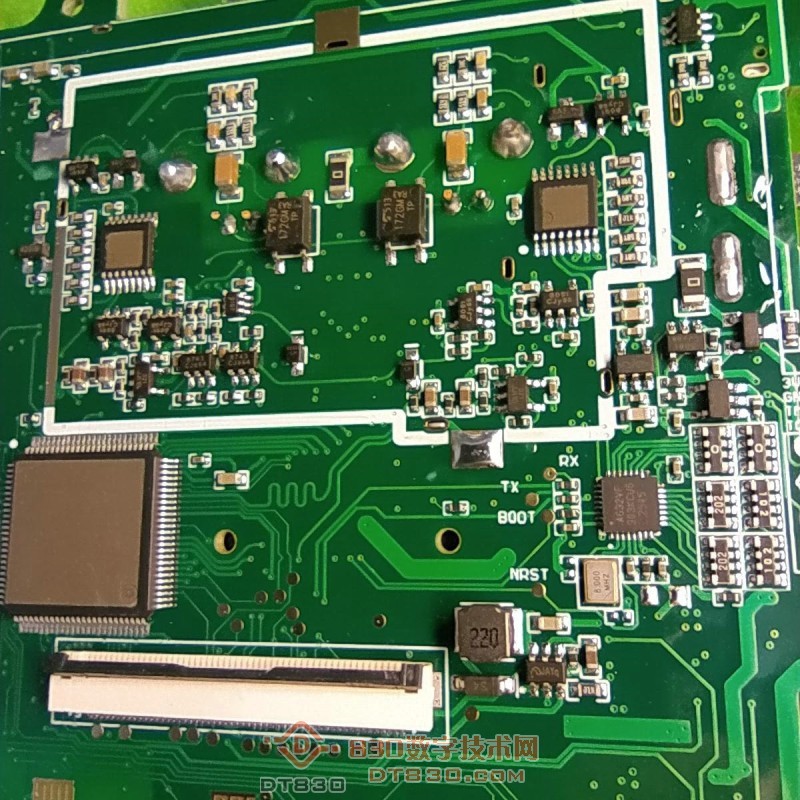

电池面的普查表板，探头上的屏蔽罩已经拆下

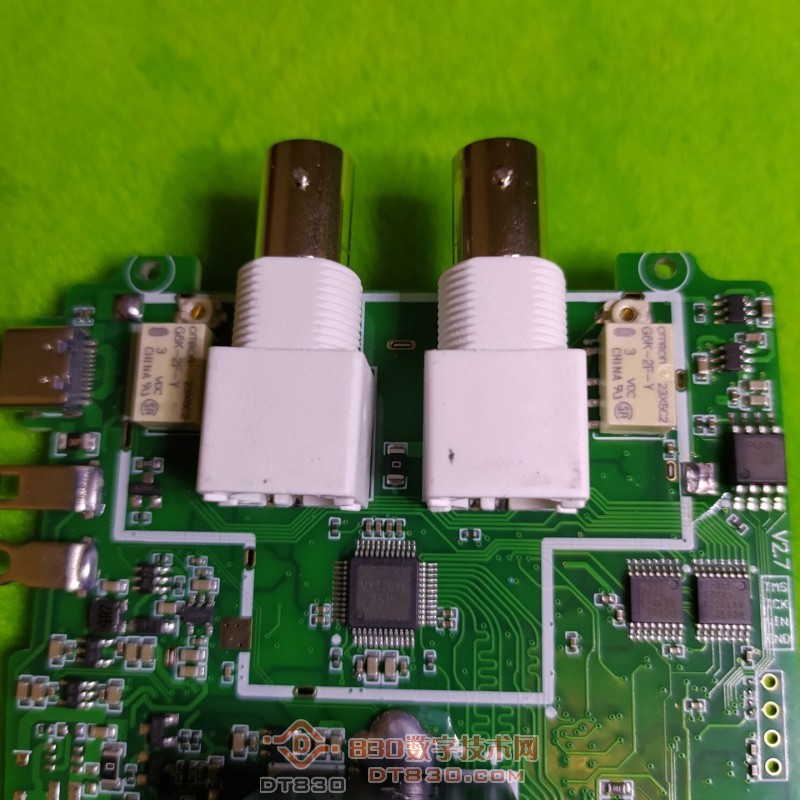

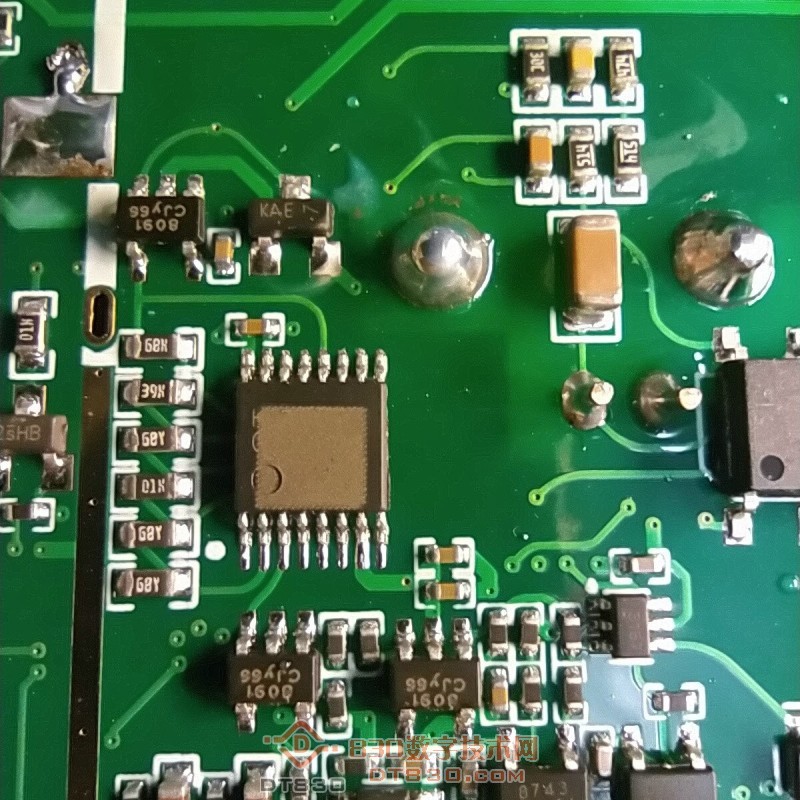

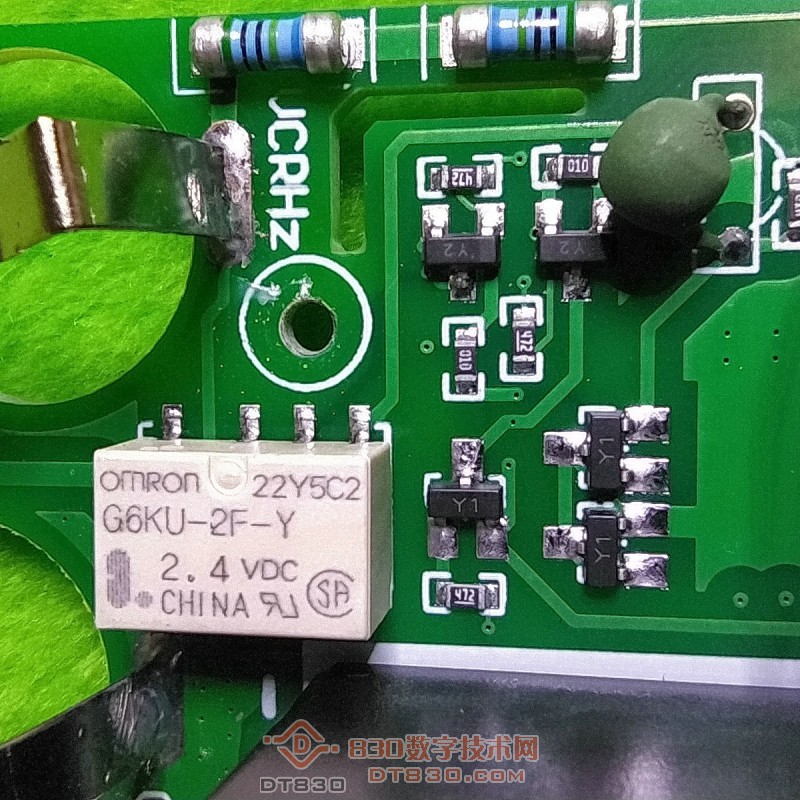

屏蔽罩里有两个欧姆龙g6k-2f-y双稳态磁保持继电器和一片打磨了的芯片

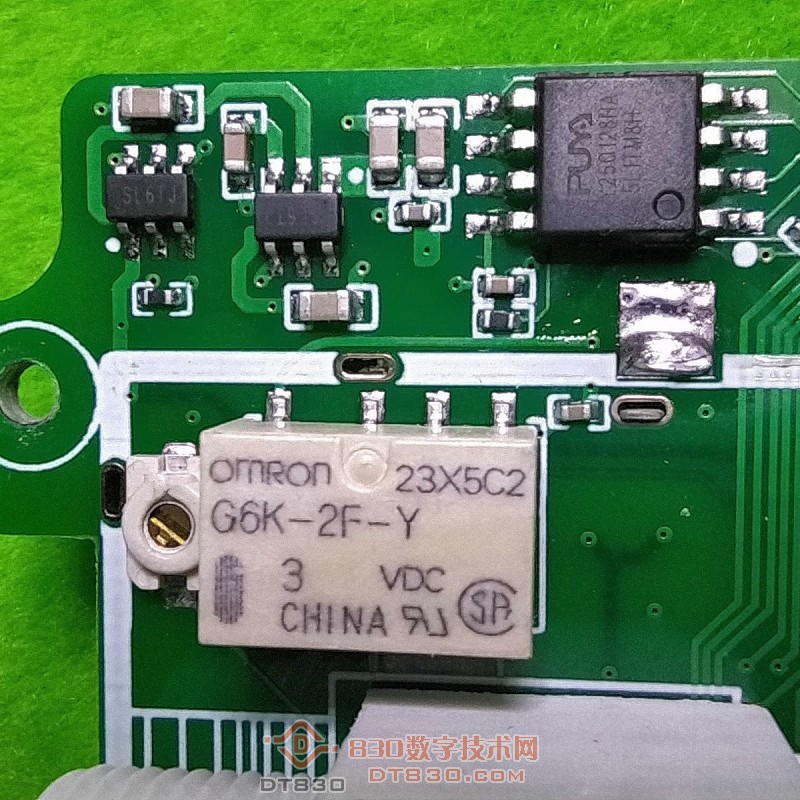

欧姆龙g6k-2f-y双稳态磁保持继电器

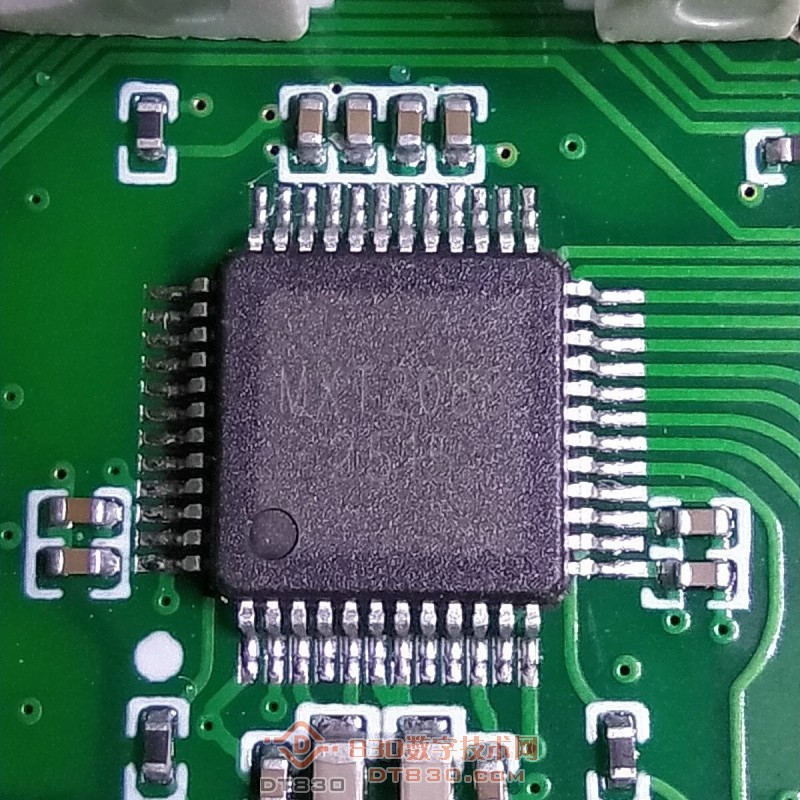

仔细看看打磨的芯片，看不出啥来哈

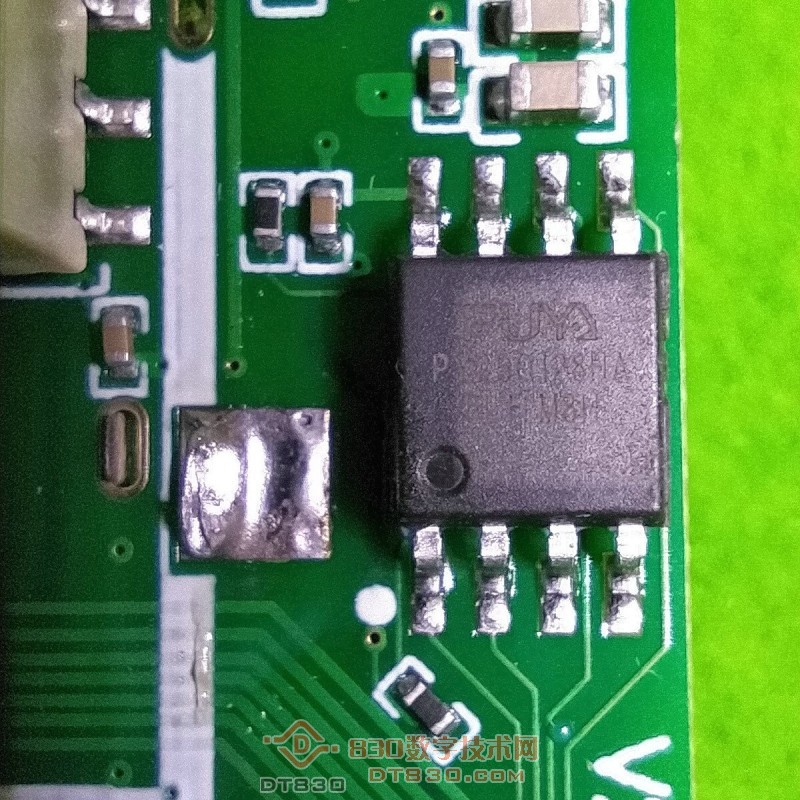

仔细看看打磨的芯片，看不出啥来哈


仔细看看打磨的芯片，看不出啥来哈

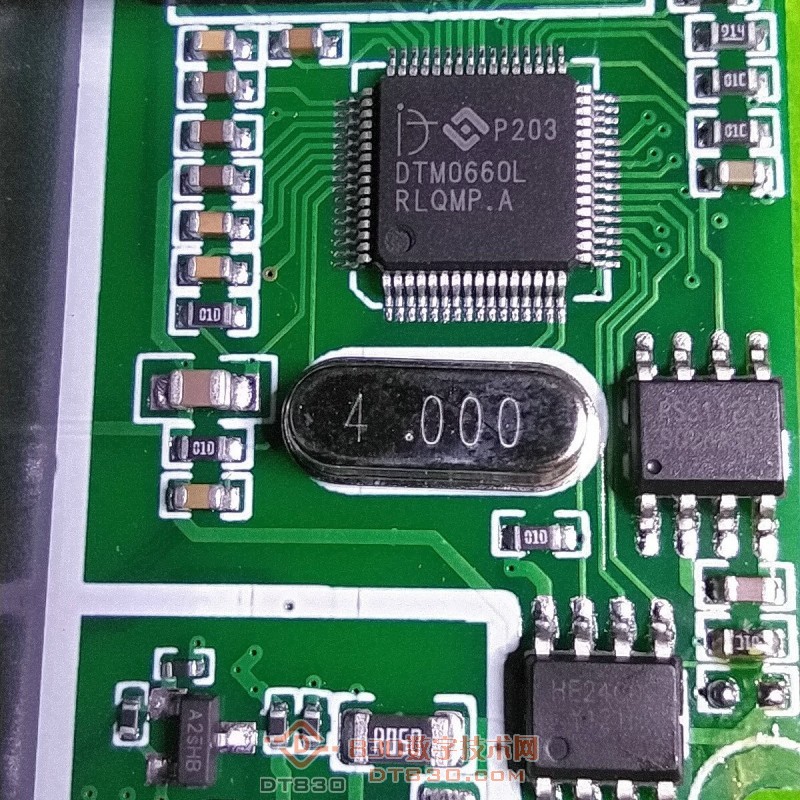

万用表用的是DTM0660，4.000兆的晶振，下面是24C02


欧姆龙g6k-2f-y这款双稳态磁保持继电器

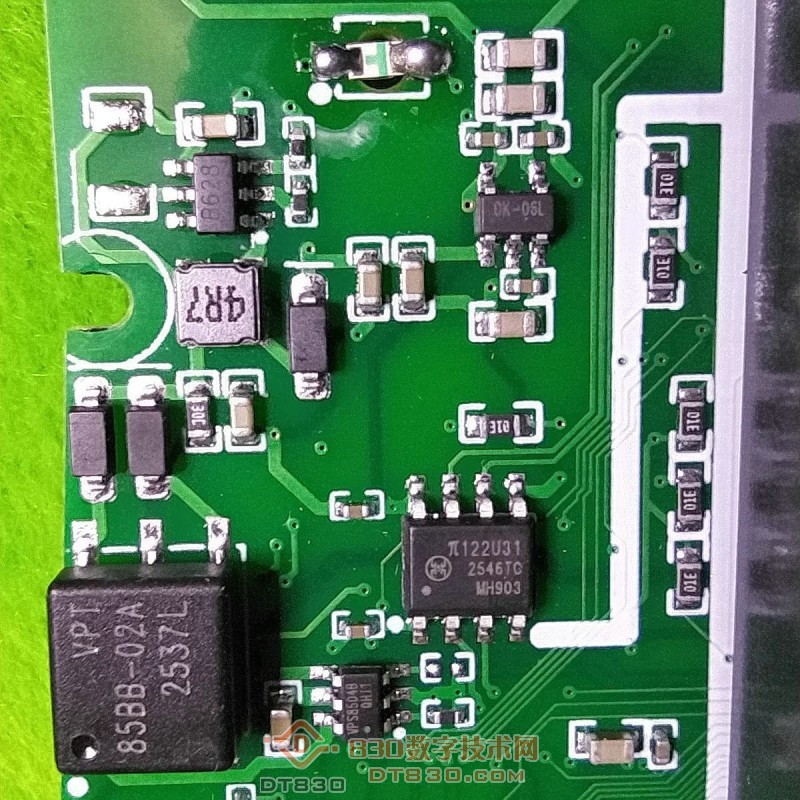

荣湃π122U31数字隔离芯片和VPT85BB-02A隔离变压器

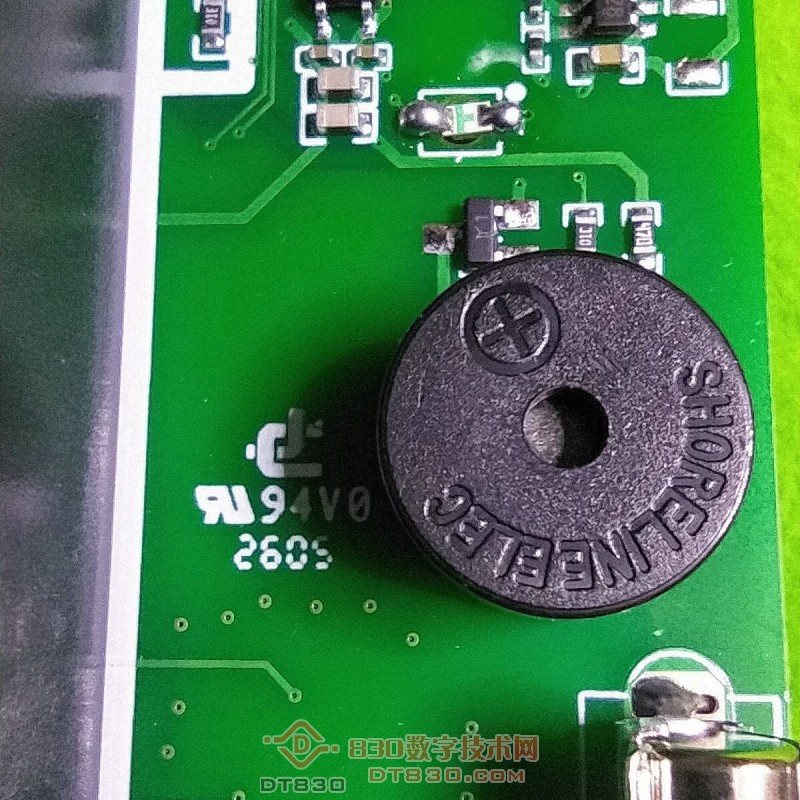

蜂鸣器

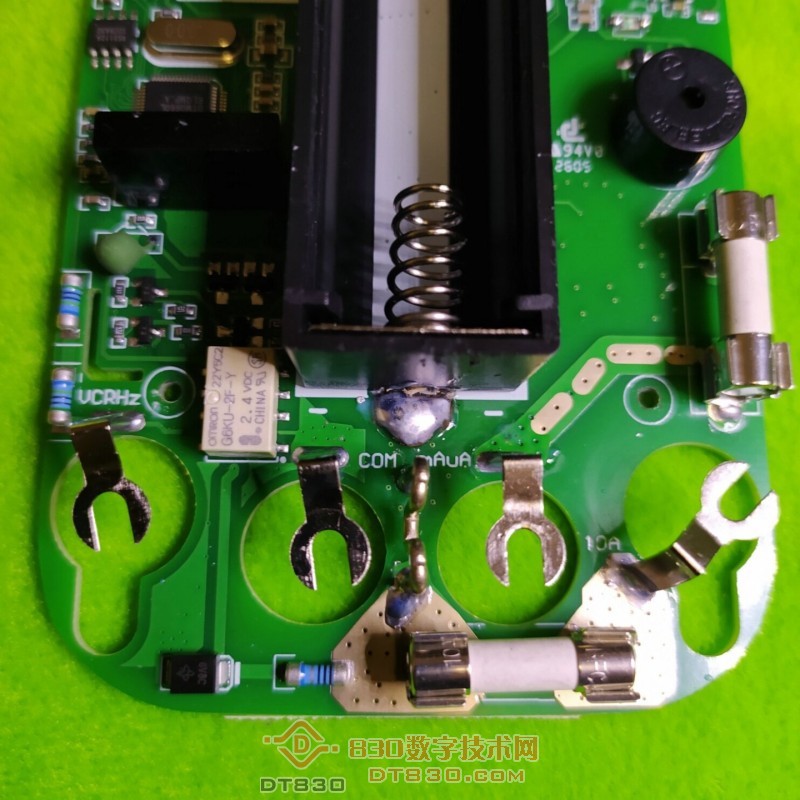

表下端的表笔插口和陶瓷熔断管


表壳

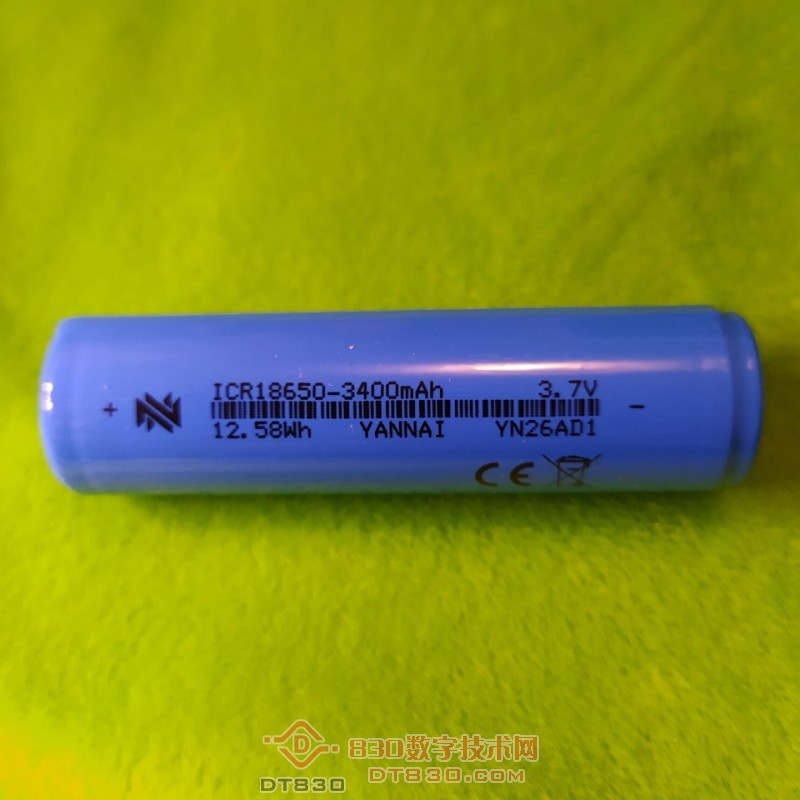

锂电池

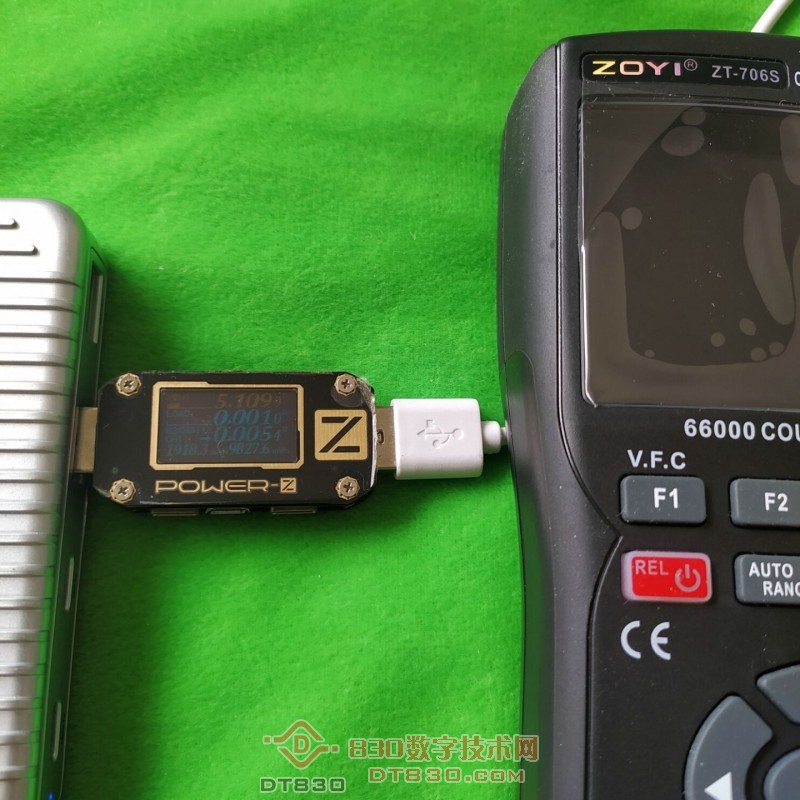

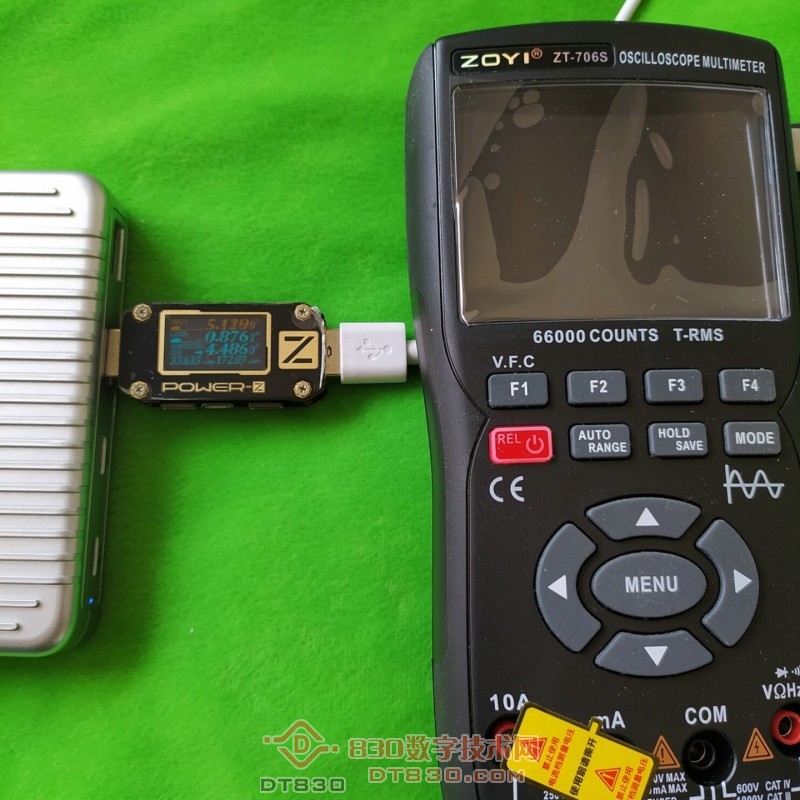

把电池放完电，进行充电，充电电压是5.12V，电流是0.876A


充满电后，容量为1918.3maH@5.1V，能量为9827.6mwH


简单测试完毕！敬请各位大佬斧正！
