修复天天在挣钱的47万用表

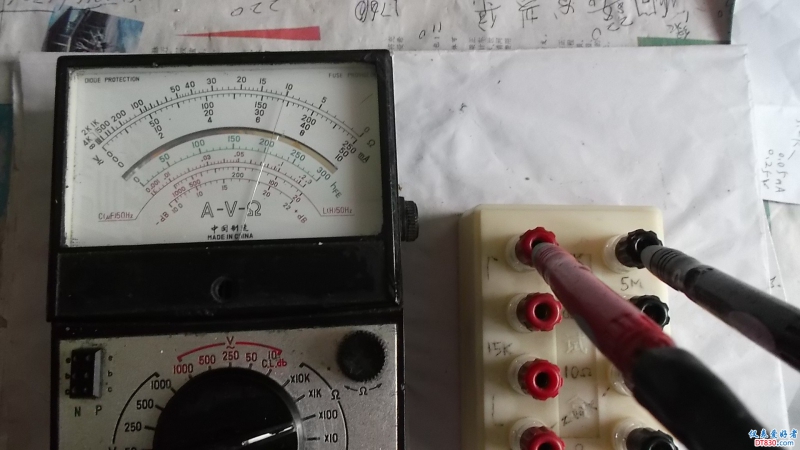

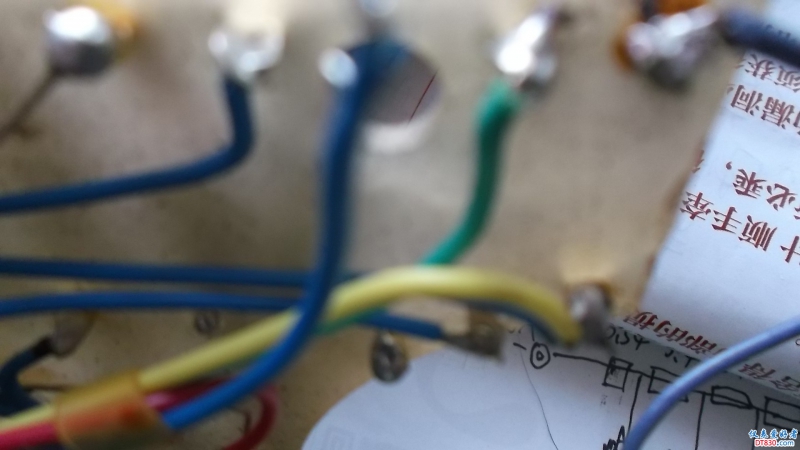

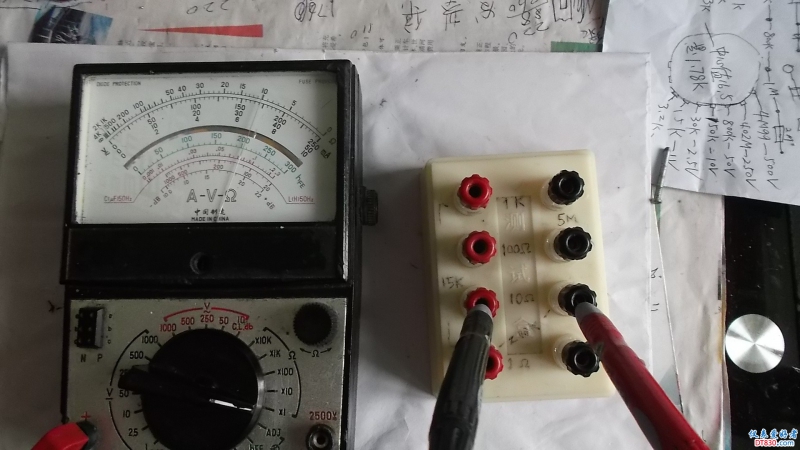

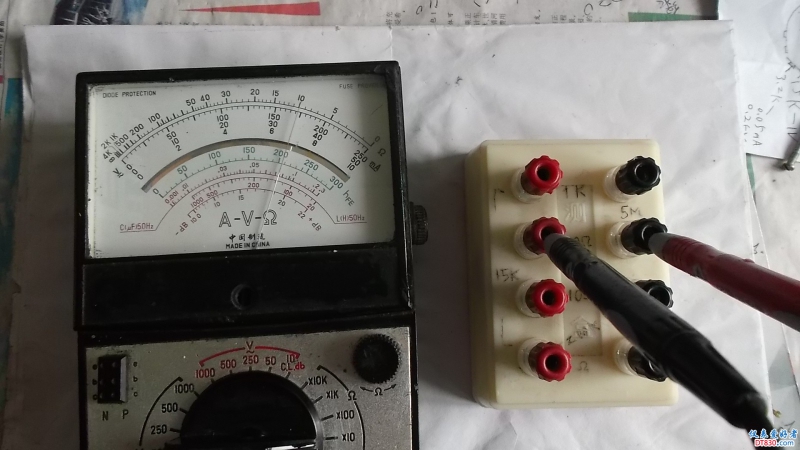

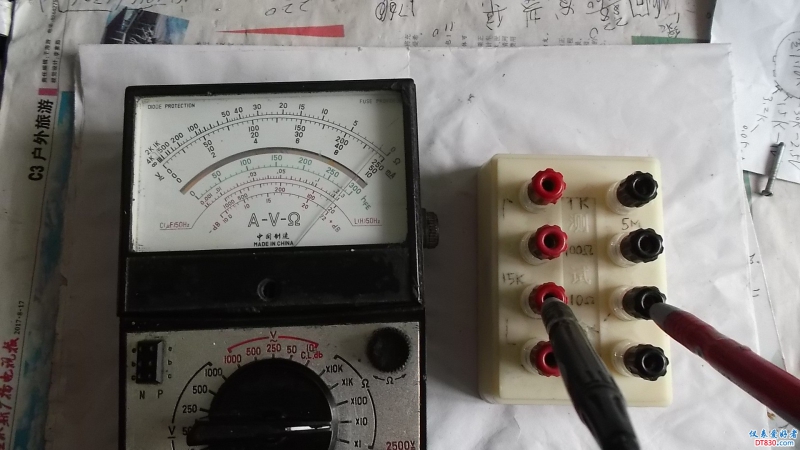

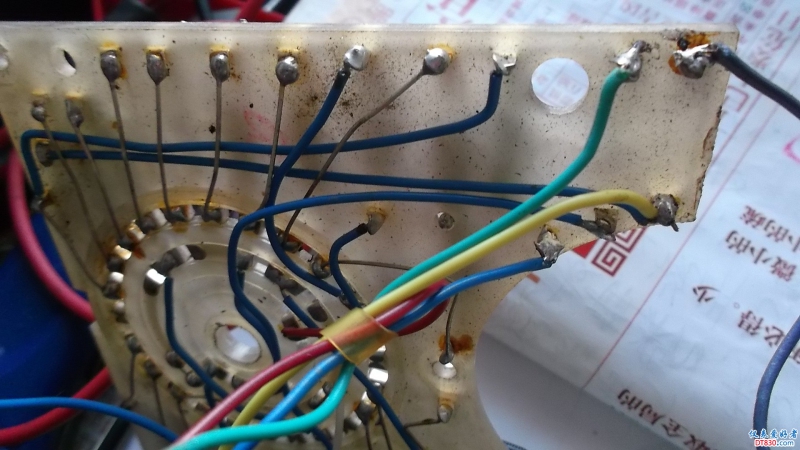

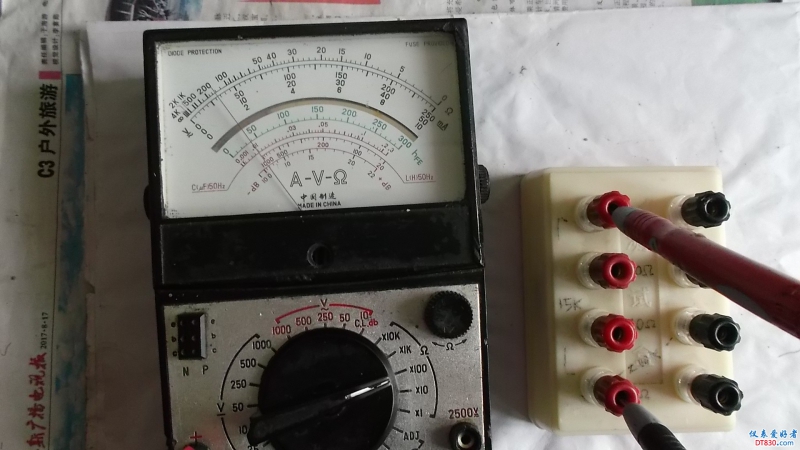

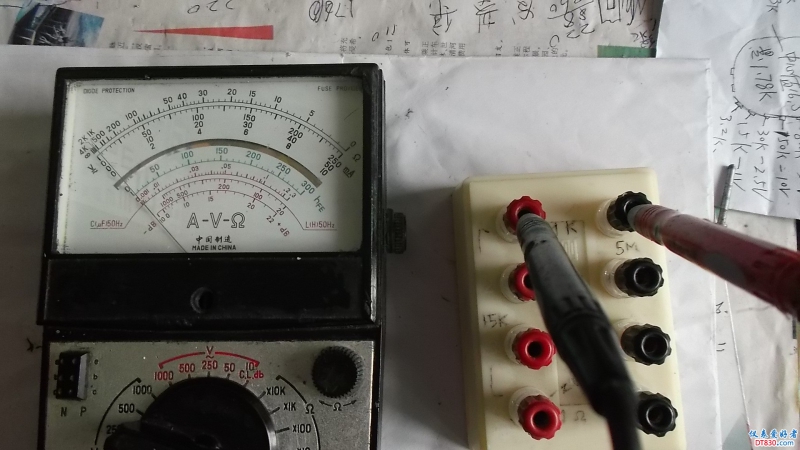

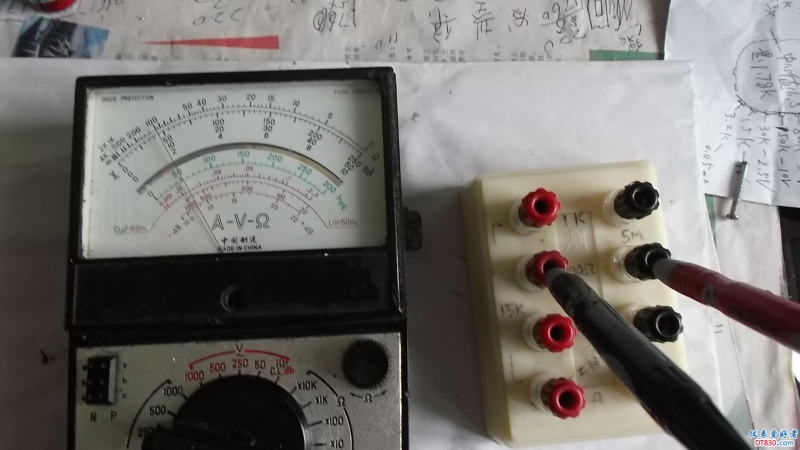

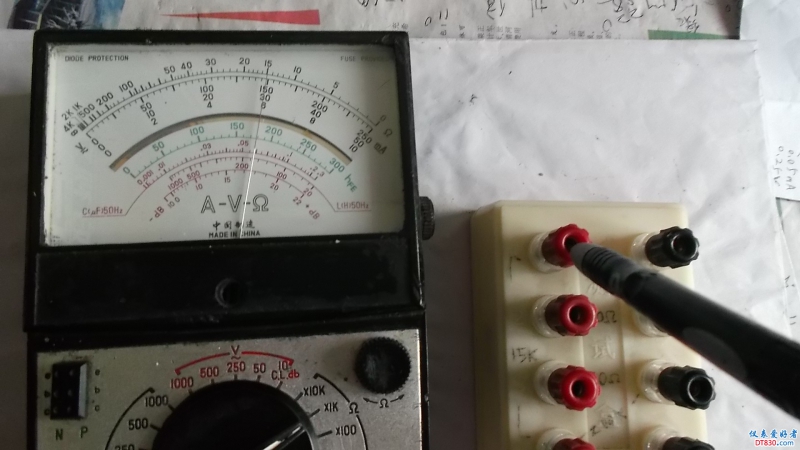

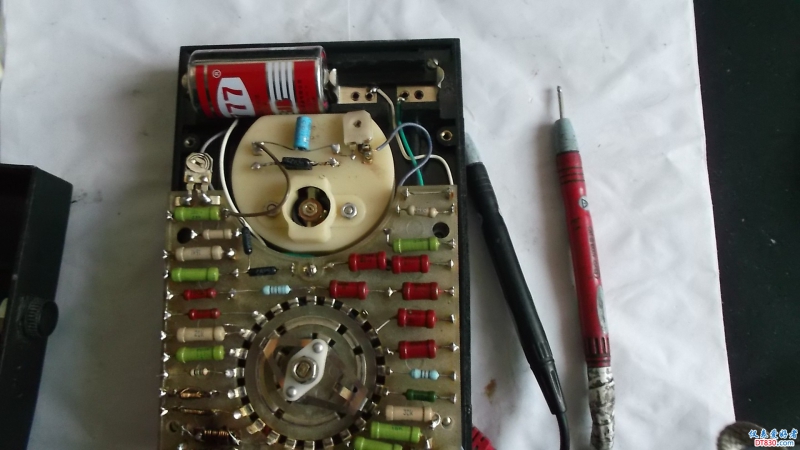

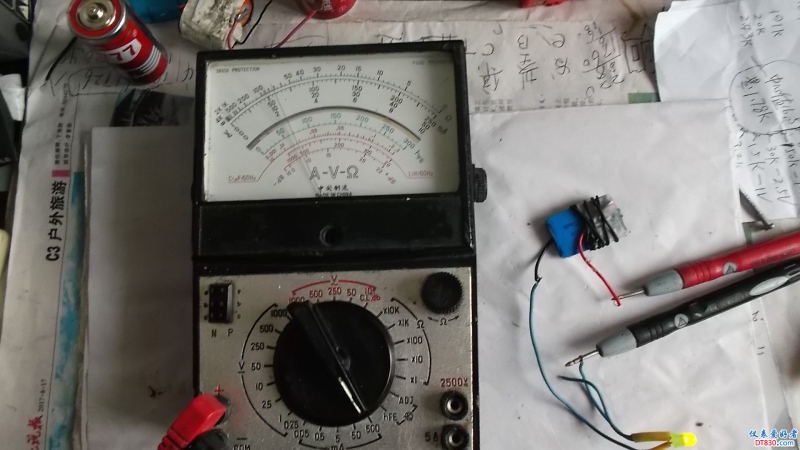

有时间了，找了张47万用表电路图，将不好使的0.5--500毫安电流档查了一遍。原来0.5档的3.6k电阻线没接，还有保护表头上的双2极管有根蓝线接在了620欧可调电阻的右脚上了，重新接好两处地方，经测试还很准。 500毫安档测电流， 测15k电阻。 测100欧电阻、 图中间底下圆焊点没接3.6k电阻。 蓝色线已接好3.6k电阻。 测1k电阻。 原表头620欧电阻右脚蓝线接错了。

电阻箱不错

不羁的风yb 发表于 2017-11-24 03:39
电阻箱不错

不知这小盒做什么用的，里面电阻用的红，绿袍和日本电器拆下来的电阻，就算一般的电阻箱吧。
