看看这个大充电器

发表于:2017-12-9 10:43:07 2523
博览中心
物品类别: 电源_充电器
年代: 2000年以前

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x

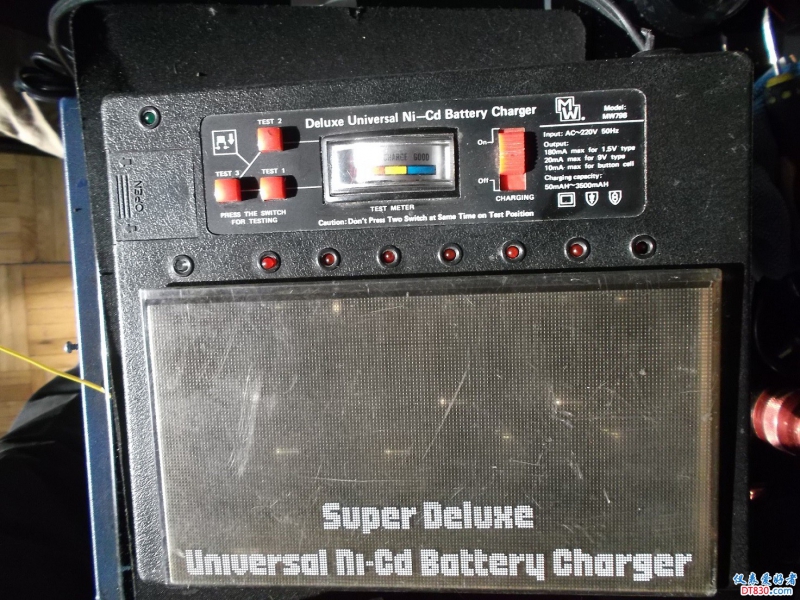

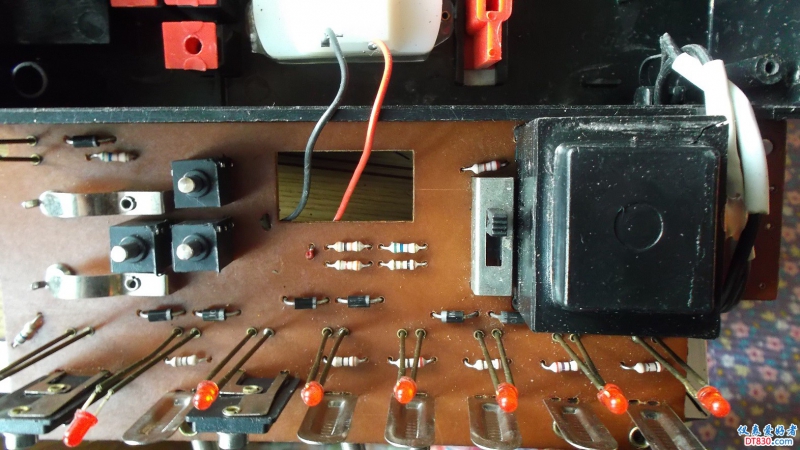

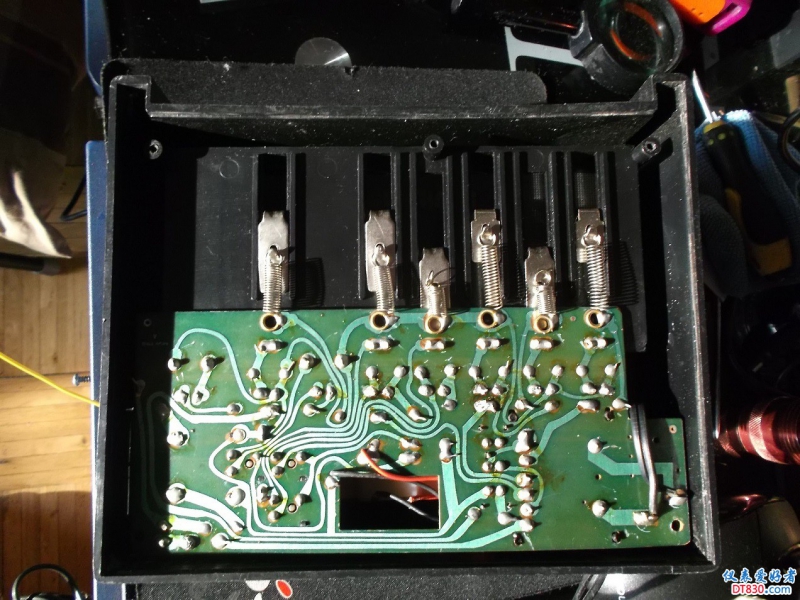

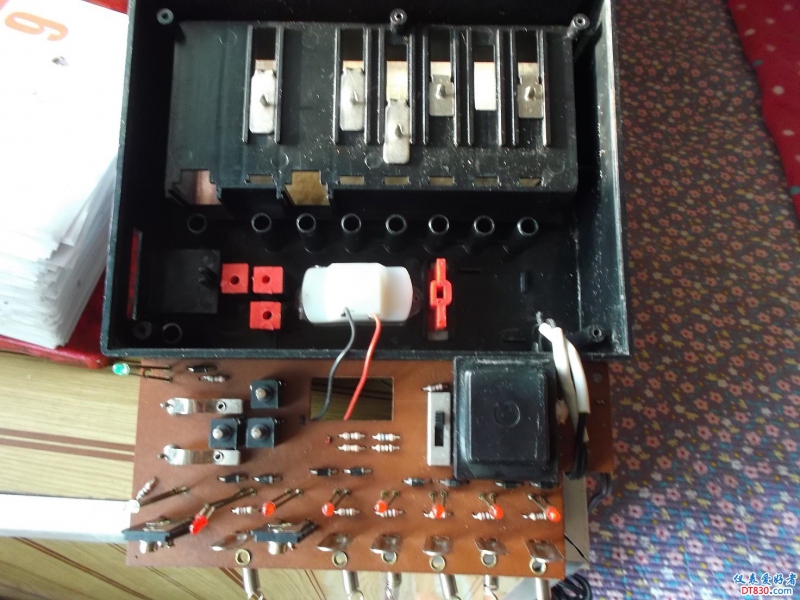

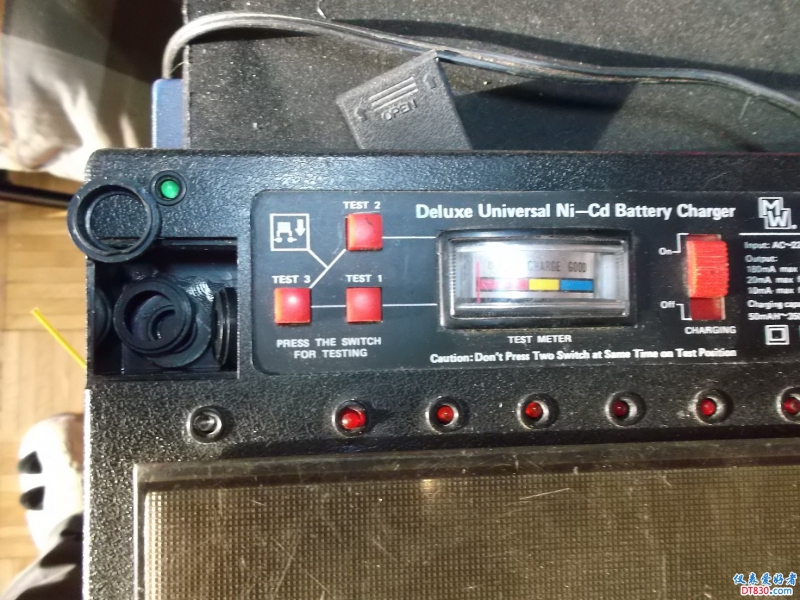

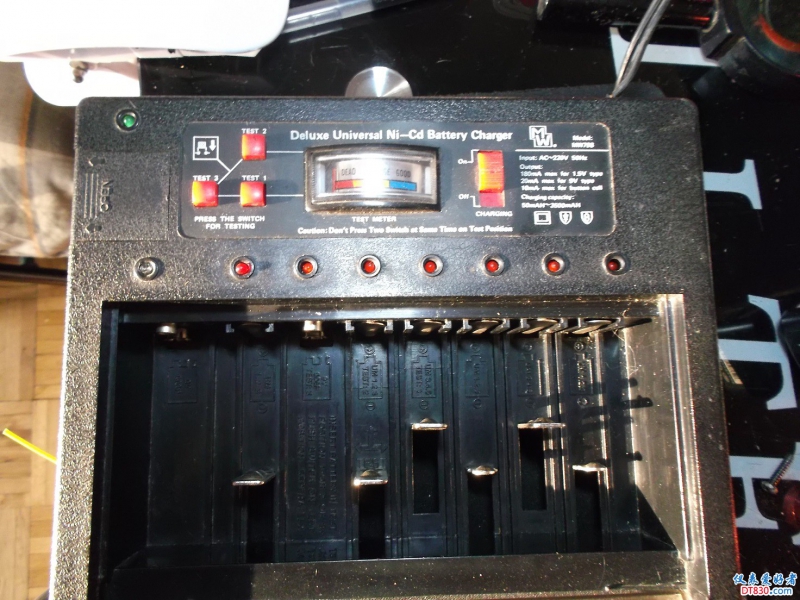

充电器功能很多共8个卡口,可充9伏两个,1.5的6个,配有220伏指针表加指示灯,做工可以,这么旧没有坏。不知牌子 。                                                                                                                                                                                                                                                                     DSCF2349.JPG                                                                                                                                                      板子上焊锡很足。                                                                                                                                                                                        DSCF2350.JPG                                                                                                                                                              功能很多                                                                                                                                                                                           DSCF2351.JPG                                                                                                                                                             全貌                                                                                                                                                                                                    DSCF2352.JPG                                                                                                                                                          背面鸟文说明。                                                                                                                                                                                     DSCF2353.JPG                                                                                                                                                           左上角小盒有四个塑料圈不知何用。                                                                                                                                                          DSCF2355.JPG                                                                                                                                                      全封变压器和几个整流管                                                                                                                                                                                                                                                                                                                                                                                                   DSCF2354.JPG                                                                                                                                                   全照 。
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享

发表回复

评论列表(7)

43545 管理员 2017-12-9 15:27:50
莫非闲鱼上是你在卖?这几天我看了好久,看到过两人在卖这个,但没看懂,还带测试功能。

还好我没买,这电路太差了。
2017-12-9 15:27:50 回复
勇闯沙滩 楼主     数字大神 2017-12-9 15:44:42
43545 发表于 2017-12-9 15:27
莫非闲鱼上是你在卖?这几天我看了好久,看到过两人在卖这个,但没看懂,还带测试功能。

还好我没买,这电 ...

闲鱼我没注册,你说的带测试功能,我这个没有吧?你要喜欢拿去玩吧,【免费】。
2017-12-9 15:44:42 回复
43545 管理员 2017-12-11 14:55:26
勇闯沙滩 发表于 2017-12-9 15:44
闲鱼我没注册,你说的带测试功能,我这个没有吧?你要喜欢拿去玩吧,【免费】。 ...

谢谢,我已经买上别的智能充了。
2017-12-11 14:55:26 回复
勇闯沙滩 楼主     数字大神 2017-12-11 19:10:01
43545 发表于 2017-12-11 14:55
谢谢,我已经买上别的智能充了。

客气了,时间长熟悉就好了。
2017-12-11 19:10:01 回复
UFO3000 数字探长 2018-1-18 17:39:46
这么半天,我一个图也看不着呢,太慢了吧
2018-1-18 17:39:46 回复
UFO3000 数字探长 2018-1-18 17:45:25
首先,这个充电器就是个傻冲,没有看到任何哪怕是运放呢,没有啊,单片机,没有啊,只有一堆电阻和几个二极管,那表头貌似也不是220V的,而是作为电池性能简单测试用的,就如同马宝上卖的所谓电池容量检测仪,其实,根本不具备容量检测,就几块钱的玩意,能测5号,9V,还有银锌等扣电池的性能,其实就类似电瓶测试表,通过按钮,将一个放电电阻加入,比较空载和带载的电压变化,差别小的比较好而已,针对不同电池使用不同的放电电阻而已,这算是这个表头在上面的一个噱头。
2018-1-18 17:45:25 回复
勇闯沙滩 楼主     数字大神 2018-1-18 18:00:34
UFO3000 发表于 2018-1-18 17:45
首先,这个充电器就是个傻冲,没有看到任何哪怕是运放呢,没有啊,单片机,没有啊,只有一堆电阻和几个二极 ...

现在不适用了。
2018-1-18 18:00:34 回复
