LED灯配不上发光管

首先不要吐槽【不值钱，扔了】的话，我修过小型直升机的，大不大，【我市有农垦飞机场】。

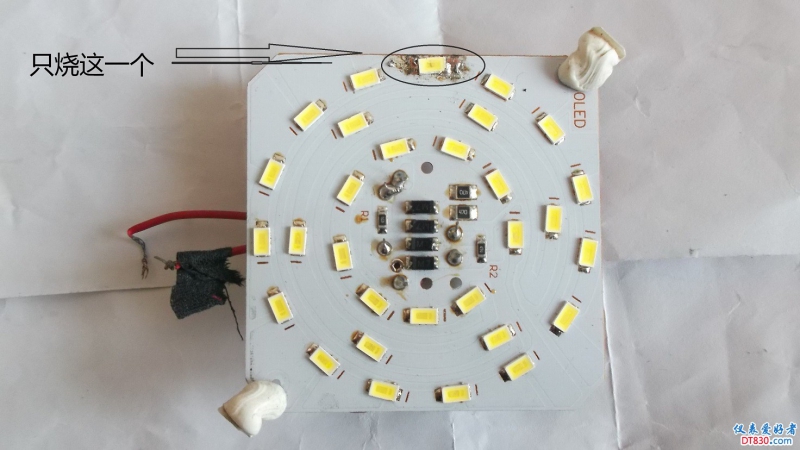

这个LED灯坏了一个贴片发光管，用了好几种发光管接上后，用不上一小时就烧，就想知道配发光管看什么参数，难道看我得四位半了，非得用它，明白的老师教教。

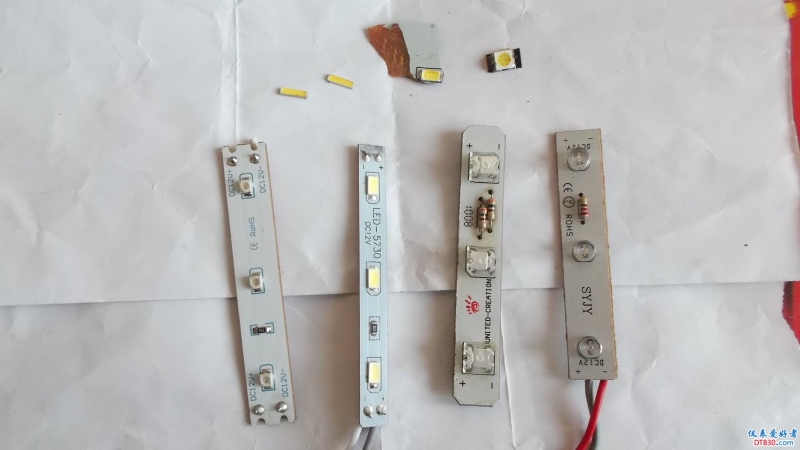

这些种都分别用过，使不住。

测量一下灯珠长宽尺寸，网上很容易查到功率指标的。
用同功率或功率大的代替可以没问题。
看你焊的照片就很难使用住，原焊点必须清理干净，灯珠涂上导热硅脂，与基板贴紧压实（没有缝隙）焊固。

wgsd 发表于 2018-1-31 13:10
测量一下灯珠长宽尺寸，网上很容易查到功率指标的。
用同功率或功率大的代替可以没问题。
看你焊的照片就很 ...

你说的应该对，我也怀疑焊的有问题，那么多发光管 怎么就配不上那，再好好焊焊吧。

国内大多数LED灯别指望它能达到标准寿命，特别是这种基板灯，散热面积远不够。
正常要求1W功率散热面积在50平方厘米和以上，做到这样散热器的成本占灯的总成本快到一半了，所以大多数LED用不长时间就会一个一个的灯珠死去。
特别明显的就是向你照片上灯芯发黑坏掉，散热严重不足。正常灯珠温度应在50度左右，不超过60度。
我自己改的客厅和餐厅LED灯，光散热器就近百元，不然你就经常换灯珠吧。

wgsd 发表于 2018-1-31 16:45
国内大多数LED灯别指望它能达到标准寿命，特别是这种基板灯，散热面积远不够。
正常要求1W功率散热面积在50 ...

原来散热面积还这么重要，这基板灯最后焊的LED灯，没马上接灯，我就试试能用多少时间，半小时烧了后基板灯很热，我想老的圆形LED灯可没这么热的，当时这基板灯就认为那个参数不对。

他们什么时候扔小飞机的时候，喊我
看样子，像5730这玩意，很好找，如那12V的串灯，有些就使用红白5730的（在国内生产的规格都是5730，棒子大长今出的那种，才叫5630的有砖粒的，下面4个接点，而我公鸡国为了避砖粒，出产的5730，就是2个接点的）
都能用在上面，不知道驱动是用的啥？是开关电源驱动还是RC降压驱动的？如果是RC降压，得根据灯珠总数，串并进行调试，确保通过每个灯珠的电流决不能超过180MA，尽量控制在150左右，散热有保障，这样才能用的住，另外，测一下点亮后各灯珠的电压，看看是3V多还是6V多，因为有可能是一个管子俩芯的，
给这个灯板配一个翅片的铝合金与之拧在一起，再不行还可以考虑加风扇降温，过热会导致早衰

找不到合适的就直接把坏那个短路就可以了。

UFO3000 发表于 2018-1-31 20:28
他们什么时候扔小飞机的时候，喊我
看样子，像5730这玩意，很好找，如那12V的串灯，有些就使用红白5730的 ...

你真是技术超棒，样样精通，按你的做法弄弄吧。

杨甘艺 发表于 2018-1-31 21:49
找不到合适的就直接把坏那个短路就可以了。

这也是个办法，只是不耐用了吧？

wgsd 发表于 2018-1-31 16:45
国内大多数LED灯别指望它能达到标准寿命，特别是这种基板灯，散热面积远不够。
正常要求1W功率散热面积在50 ...

按照你说的两点，1，加了散热片，2，原焊点不过关，直接将LED灯加基板用钢锯条锯下来接上。经24小时接电没烧，但确实散热片挺热，原来是没有的，效果很好。这次实验说明上面两点很重要。

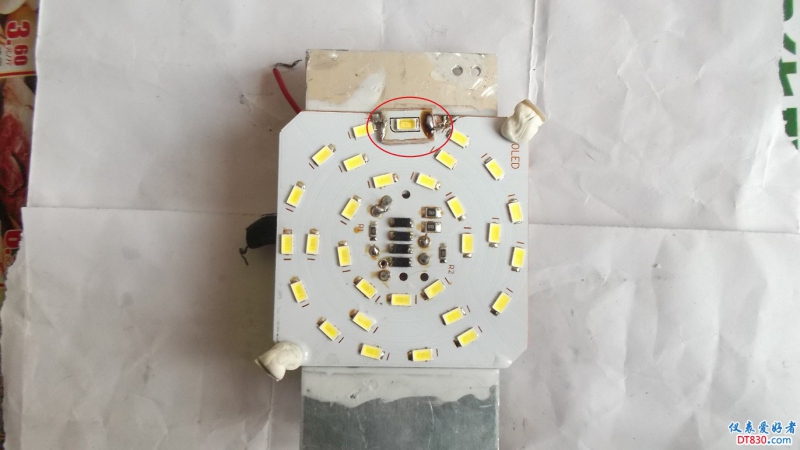

LED灯加基板用钢锯条锯下来接上。

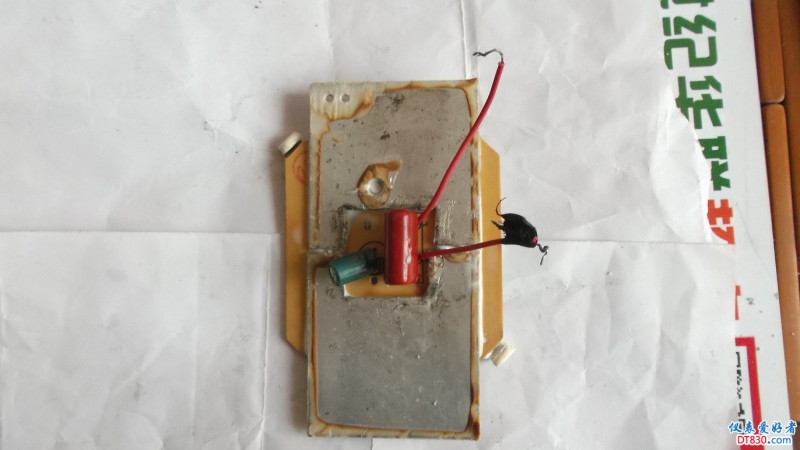

背面加了散热片。

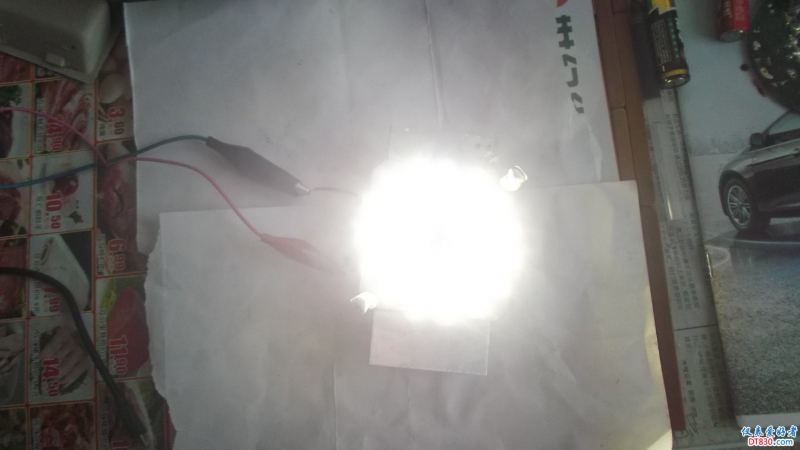

很亮，散热片控制了温度。

勇闯沙滩 发表于 2018-2-1 08:18
你真是技术超棒，样样精通，按你的做法弄弄吧。

5730焊接时，最好是铝基板用酒精灯什么的加热到一定程度焊锡化开后直接拔，放，更换，只需要原地稍微左右晃荡两下，靠焊锡的张力就捕获了灯珠了，因为这种灯珠实际焊接至少要焊3处，用烙铁焊接，不可能焊接到中间那个焊盘的，所以，如果不能平贴到铝基板上，就无法实现散热，很容易损坏了，

UFO3000 发表于 2018-2-2 20:04
5730焊接时，最好是铝基板用酒精灯什么的加热到一定程度焊锡化开后直接拔，放，更换，只需要原地稍微左右 ...

原来如此要焊3处，这回锯下符合条件了。

勇闯沙滩 发表于 2018-2-2 20:15
原来如此要焊3处，这回锯下符合条件了。

太难看，不一般高

UFO3000 发表于 2018-2-2 20:22
太难看，不一般高

就是学习经验了，放到灯罩里看不见。

勇闯沙滩 发表于 2018-2-1 08:29
这也是个办法，只是不耐用了吧？

阻容降压没有影响的，可以说那个是恒流源。只是亮度低了点。

勇闯沙滩 发表于 2018-2-2 15:04
按照你说的两点，1，加了散热片，2，原焊点不过关，直接将LED灯加基板用钢锯条锯下来接上。经24小时接电 ...

4mm的C头，温度调到370~400度很好焊的。
室温25~30度，点亮1小时，灯珠引脚温度不超过60度，最好50多度（散热这项就达标了），基本上不会过早老化，更不会烧掉。

勇闯沙滩 发表于 2018-2-2 20:25
就是学习经验了，放到灯罩里看不见。

很能凑合哈哈

杨甘艺 发表于 2018-2-2 21:00
阻容降压没有影响的，可以说那个是恒流源。只是亮度低了点。

简单实用的好办法，智慧来自民间。

wgsd 发表于 2018-2-2 21:16
4mm的C头，温度调到370~400度很好焊的。
室温25~30度，点亮1小时，灯珠引脚温度不超过60度，最好50多度（ ...

今天表到了测测温度，看来好工具能掌握好数据。

UFO3000 发表于 2018-2-2 21:42
很能凑合哈哈

与完美主义不相融。
