DIY一个3S平衡充

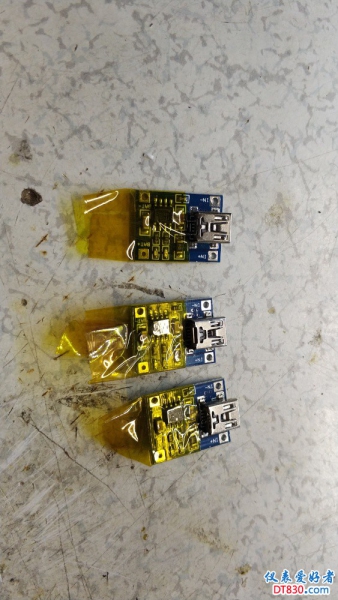

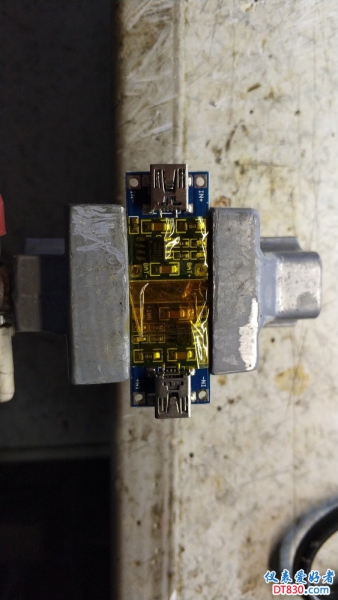

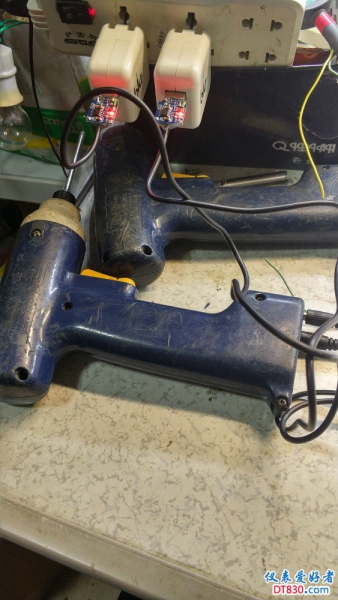

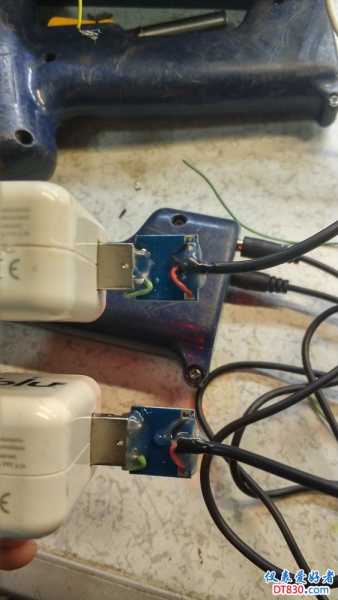

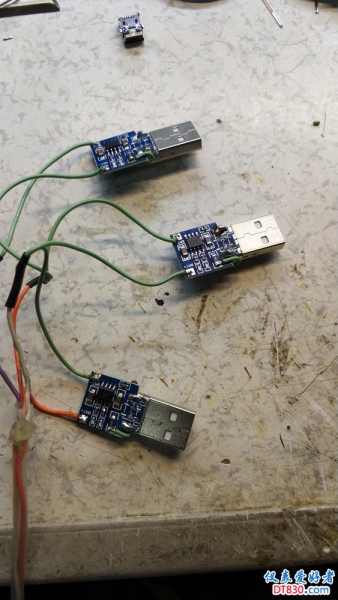

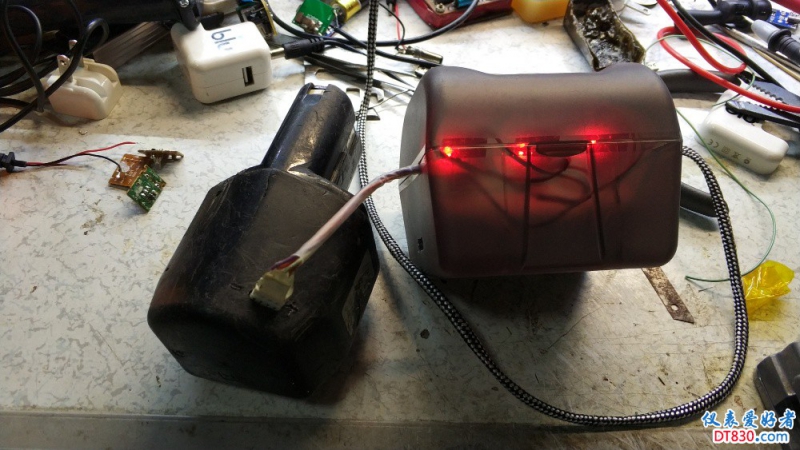

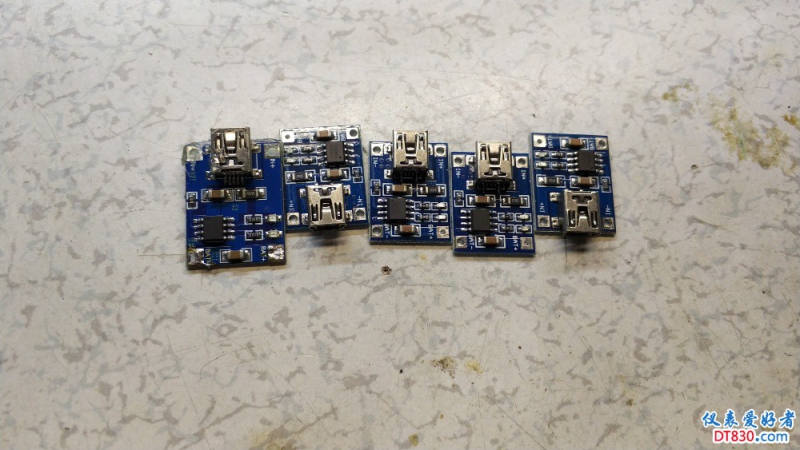

三个5V适配器加4056充电板。主要是充电板需要修剪改一下才能焊接。找出来一堆4056板子，把mini插口吹下来。然后拿出上次用的板子的USB插头，比量一下。决定把4056板子修剪一下，把USB插头焊接到4056板子上。4056板子上原来固定mini插口的预留孔正好可以卡住这个USB插头，但是焊盘不对，而且板子宽了，焊盘可以飞线解决，板子宽了就修剪一下，最后还不错，结结实实的焊接好了。5V负极直接焊接到板子覆铜上，5V正极飞线到限流电阻前端。焊接上输出线，一个3S平衡充搞定了…再做两个，把松下的电起子充电搞定。轻车熟路，一样的方法，固定好4056板子和USB插头，从老黑家买的带插头的线派上用场了，截一段，焊接到输出端，用热熔胶固定一哈，OK了。

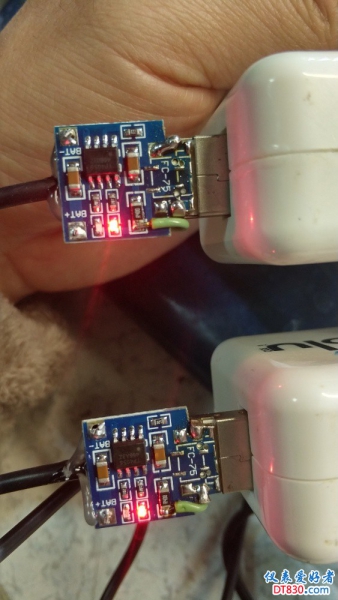

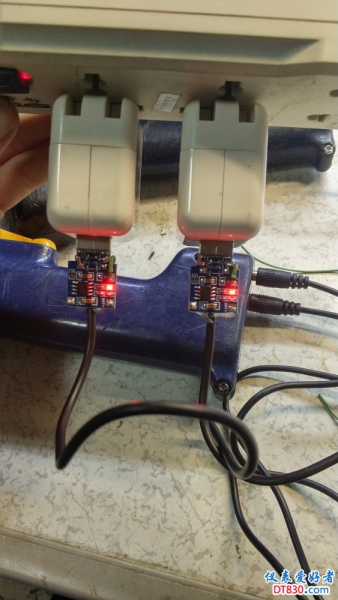

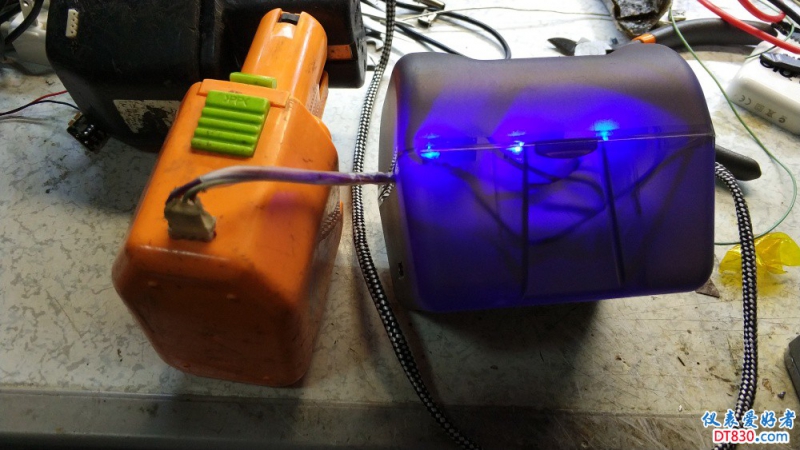

充电红灯亮，充满蓝灯亮，虽然没有1879精准，但是贵在便宜啊。一个充电头加USB插头加4056板子加圆孔插头，成本应该不超三块半吧…
图序还是反的，从下往上看

我是倒过来看的，用大1A手机充电器可以吗。

勇闯沙滩 发表于 2018-2-6 14:36
我是倒过来看的，用大1A手机充电器可以吗。

一样，反正就是三个5V充电器
