如何快速查找和跟踪PCB轨迹

如果你使用你的标准万用表探头，并且必须触摸电路板上的每一个焊点，看看它是否与你正在寻找的元素相连.相当繁琐和费时的工作。使用一片铝箔，你将能够搜索PCB连接在一个更大的地区，这将尽量减少时间和精力的工作。

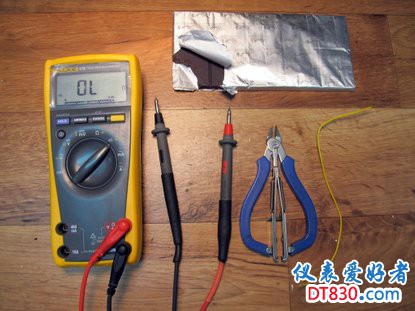

所需工具：万用表电线(+) (鳄鱼夹线)巧克力或铝箔片线切割脱线器
1. 剥掉你的电缆两端。你需要2厘米的外露电线在一端和4-5厘米在另一端。

2. 拿一块铝箔，用某种方式把它包在电线上。你需要一个至少5x5厘米大的片箔。
现在把铝箔包在你的食指上。

将来自箔的电缆连接到万用表的一根电线上，如使用鳄鱼夹所示。

进行测试

触摸第二个万用表的电线在你的手指上的箔。它应该显示出大约0欧姆的阻力。如果在屏幕上看到超过15-20欧姆的电阻，请重新执行箔操作.如果一切都很好，你就可以使用你刚刚做好的工具了。

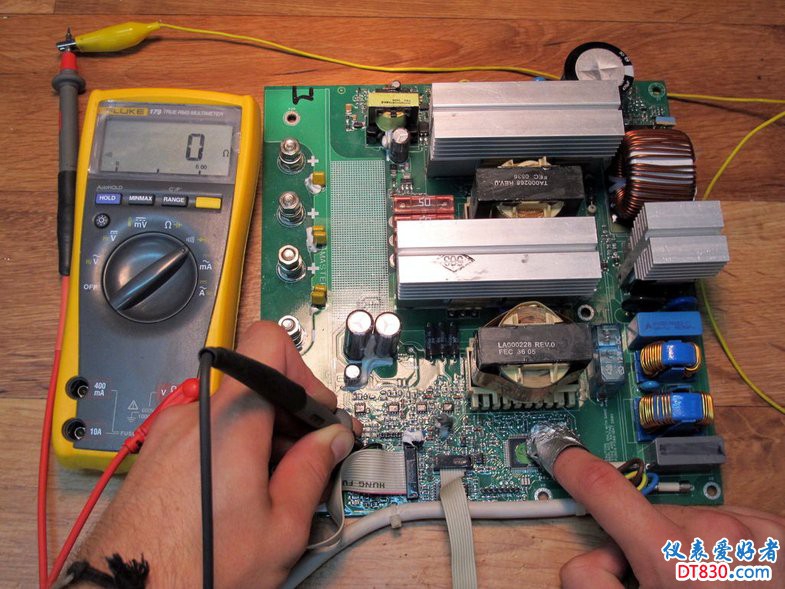

使用万用表的探针，以触摸一个单一的点在板上。然后用你的手指与锡箔，移动它的组件接触焊接部分。

因此，你会更快地覆盖更多的区域，当你听到万用表的嗡嗡声时，你已经在PCB上找到了你的轨道。
现在需要几秒钟的时间才能找到连接PCB上组件的轨道。
