DIY电路板夹

也发帖，赚点分。

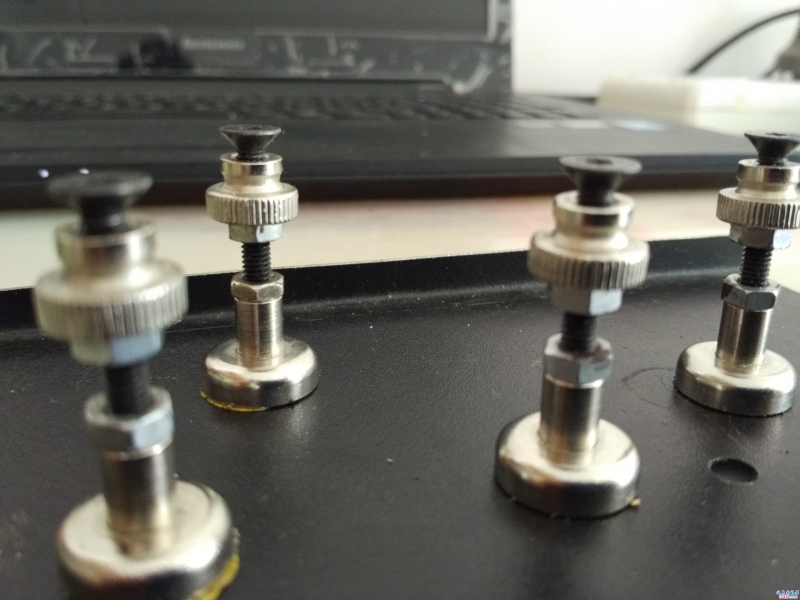

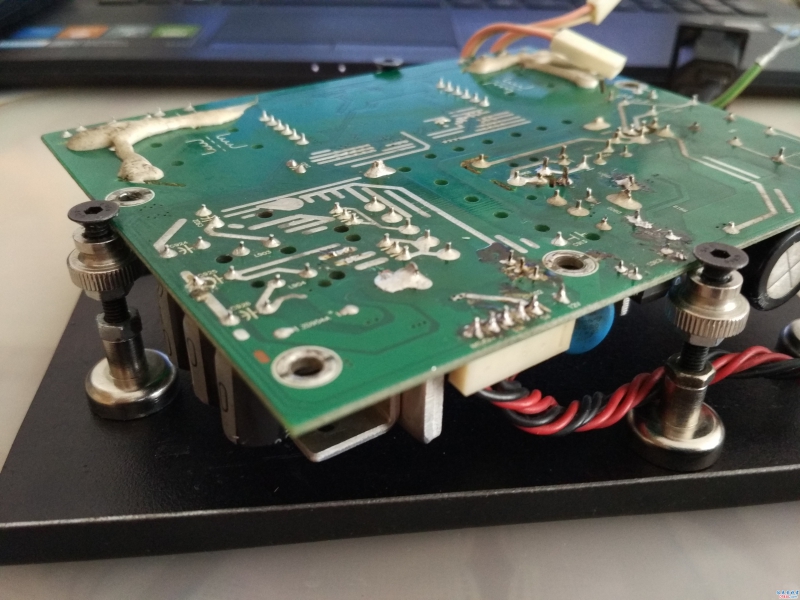

淘宝上有手机主板夹具，但是稍小一些，并且高度也不够。前段时间看到有磁性夹具，价格不低，于是DIY了一个。底磁座可用LED改装灯配的磁吸，就是小些吸力可能不足。

这个好啊！底座要是弄块光滑的不锈钢板就更完美了
前两天刚在油管上看了一个这种座子的测评视频，品牌叫POLUS

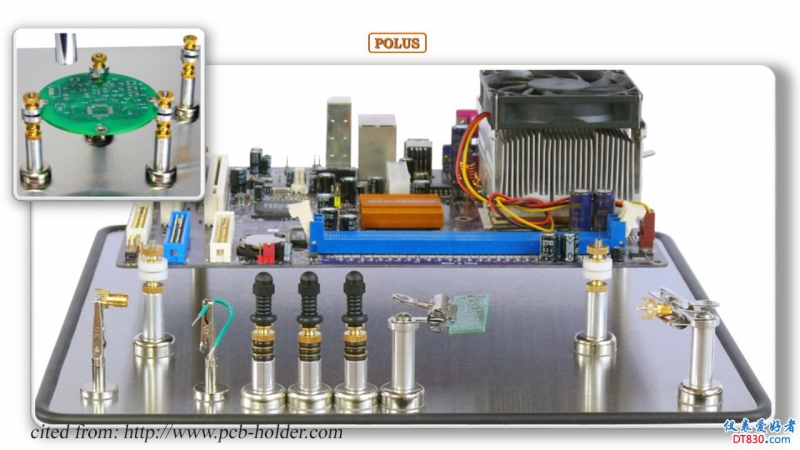

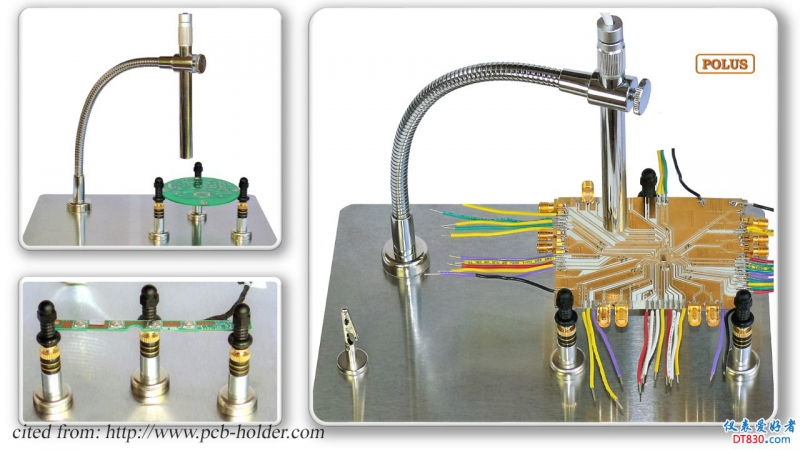

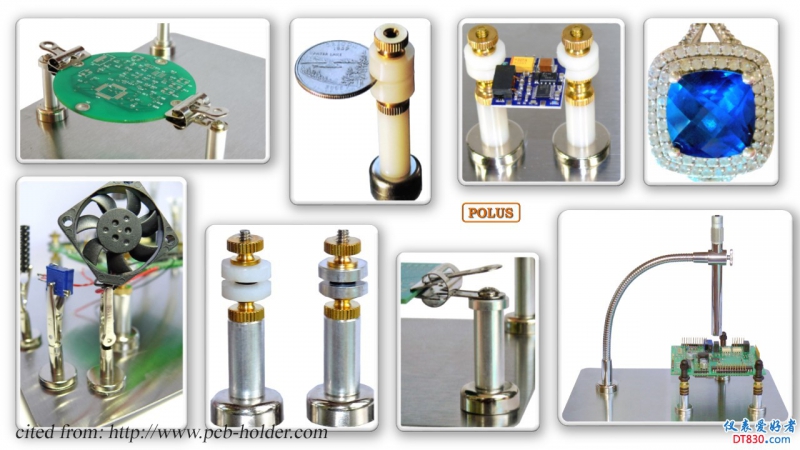

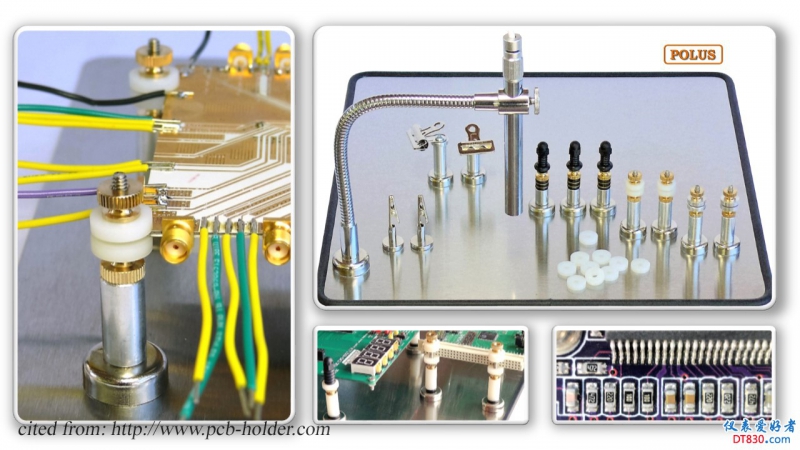

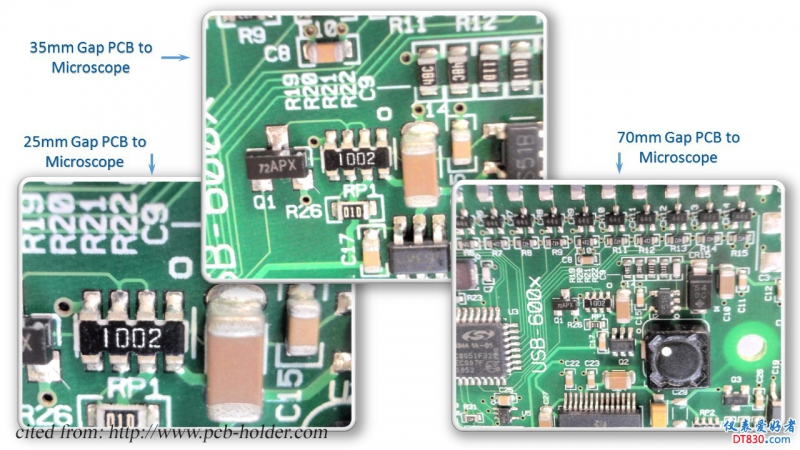

下面是在官网上扒的图，楼主可以参考完善一下

想法不错。

不错，不错。我现在修理都是用老虎台。

我都用一把小台钳。

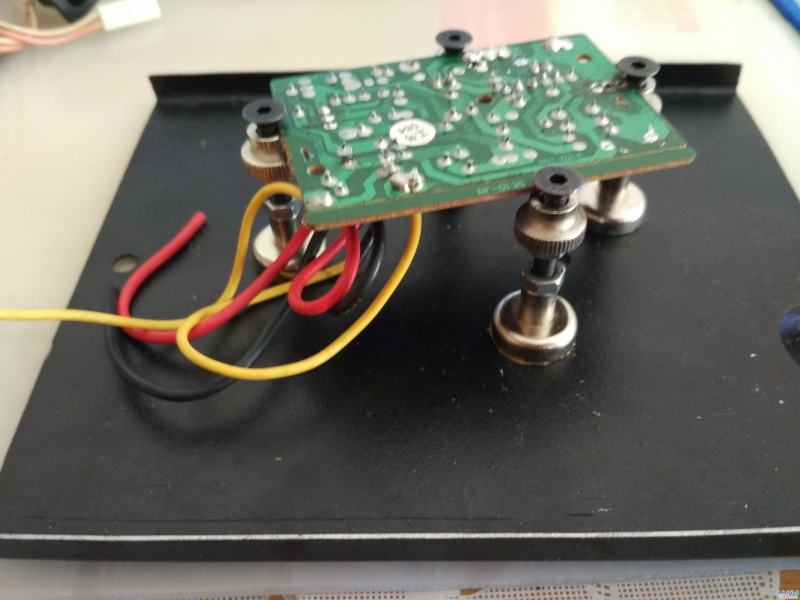

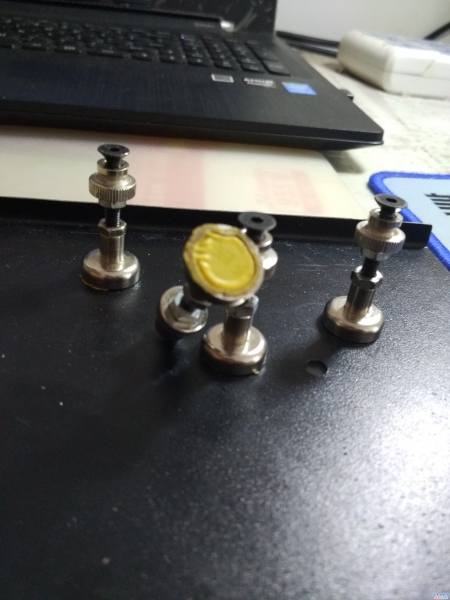

用的费机壳怍底板，吸力还可以。不锈钢的要选铁磁性的，开始用304不锈钢盘子怍底板吸力没有铁板大。买个专用的不锈钢板价格也不便宜的。铁板有个孔合适时配个支架。

chen131578 发表于 2018-6-9 15:32
用的费机壳怍底板，吸力还可以。不锈钢的要选铁磁性的，开始用304不锈钢盘子怍底板吸力没有铁板大。买个专 ...

不过光滑的底盘应该能在保证吸力很大的同时还能方便小磁柱在上面滑动、调整。我看到油管上的评测试频里重点提出了一下这点。看他水平滑动特别轻松，就像移动冰上的杯子一样；但是吸力却很大，握住固定在上面的电路板可以稳稳得把整个板一起拿起来

光滑的底板好移动磁柱很稳不歪。我这推动磁柱时柱子会歪，夹板子时没有光滑不锈钢板方便。

重点是选好不锈钢材质。早百度上搜了下，强磁性不锈钢，现在忘了有哪些型号了。

chen131578 发表于 2018-6-9 15:53
光滑的底板好移动磁柱很稳不歪。我这推动磁柱时柱子会歪，夹板子时没有光滑不锈钢板方便。 ...

恩，我也感觉水平摩擦力如果太大的话肯定不好控制，要么推不动，一旦推动了又容易冲过头，还是滑点好

chen131578 发表于 2018-6-9 15:57
重点是选好不锈钢材质。早百度上搜了下，强磁性不锈钢，现在忘了有哪些型号了。 ...

记得之前查过，好像 马氏体和铁素体不锈钢带磁，具体型号就不懂了

磁铁我有，就差个铁底座了

这想法不错，学习了

我也做过相似的，不过用的都是普通五金件。

楼上几位的都不错，那个成品级别的肯定价格不菲，淘保也有几款，价格也不太实惠，有机加工能力的自己做很容易，问题是缺这样的朋友啊

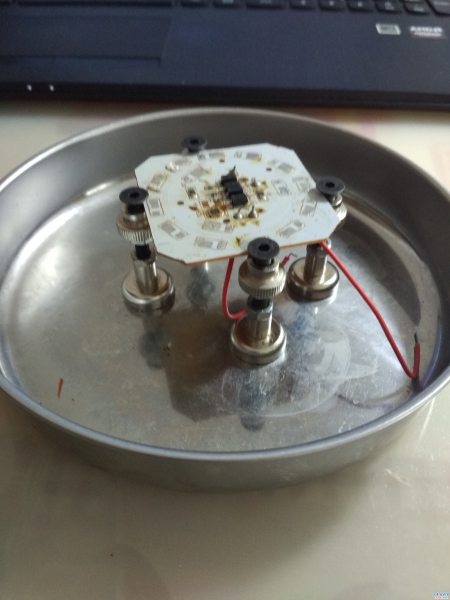

如果磁吸大些，用普通的浅不锈钢托盘应该也可以。开始我用的是不锈钢圆盘，移动很方便。只是怕磁铁碰坏了，磁吸底下贴了层胶带，可能也影响吸力。

撕下胶带，吸力还可以。用盘子的好处一是选材方便便宜适合DIY的精髓，二是底板临时存放元件不用担心丢失。就是平底的不好找。用的快餐杯（304刚不行，刚试过），拆焊小器件完全可以。

又试了下，磁柱下面的胶带撕下后吸力明显大了，放在原铁板上移动磁柱也不歪斜，当然还是不滑顺。

另外作为业余DIY，就地取材才合算，要不就买成品了，又美观又省心。

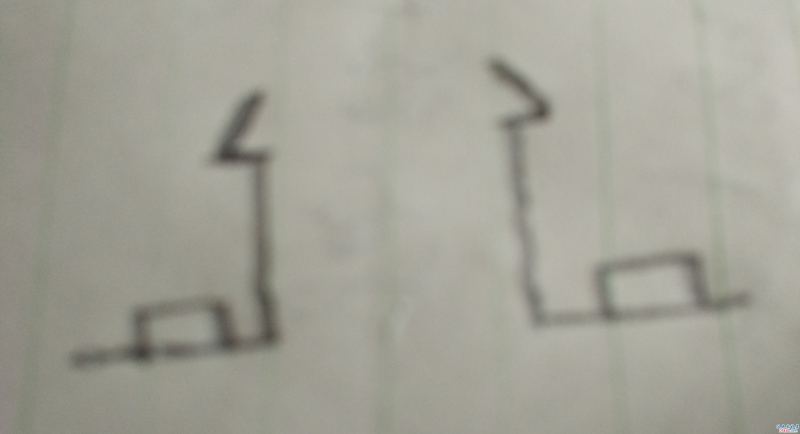

这个夹具的重点是磁吸了。因此也不一定用磁柱，在哪里看的用L形的。有合适铁片的，可以弯个“L”形，一边处理一个卡槽出来。一边放磁铁，吸力不够还可以多加几个。

底座没有放在铁仪器外壳上、铁工具盒未尝不可，出门使用只需带磁夹具，更方便。

我也经常用这种东西固定一些电路板。

很好的思路
