DIY diy-led-PTC灯珠恒温拆焊台

发表于：2018-6-9 19:04:17 7988
电子产品
行为类别: 改装_制作
产品类别: 焊台_风枪_电烙铁
电子品牌: DIY自制
电子产品关键字: 灯珠恒温拆焊台

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
今春家里LED台灯坏了，贴片LED灯珠全坏。正好手头有几个坏的LED灯泡，测了下灯珠还有好的。于是用洛铁将台灯的灯珠全焊下了，灯珠多数被洛碎了。当时还没买热风焊台。看到淘宝上有卖简易LED恒温拆i焊板。于是就买了一个，效果不错

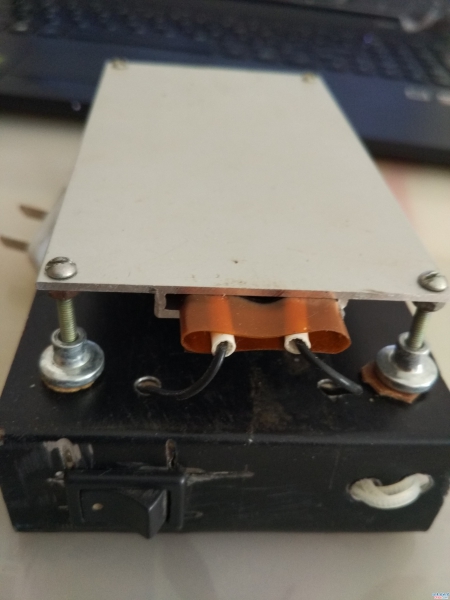

问题来了，简易的太简了，既不方便牢固也不安全。正好有做电路夹具剩下的废机壳，参照淘宝上的恒温台样式，DIY了一个底座，还算简单吧。

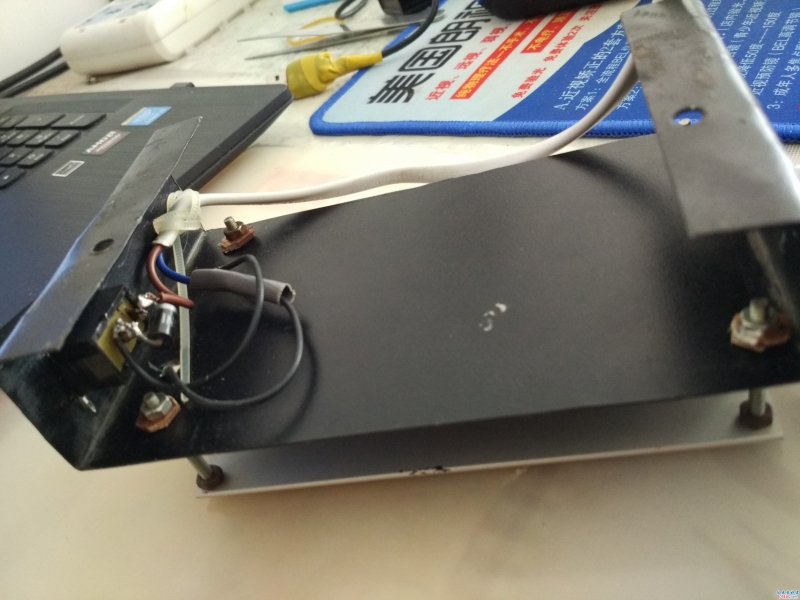

开关并了一个二极管，用于调节加热功率。

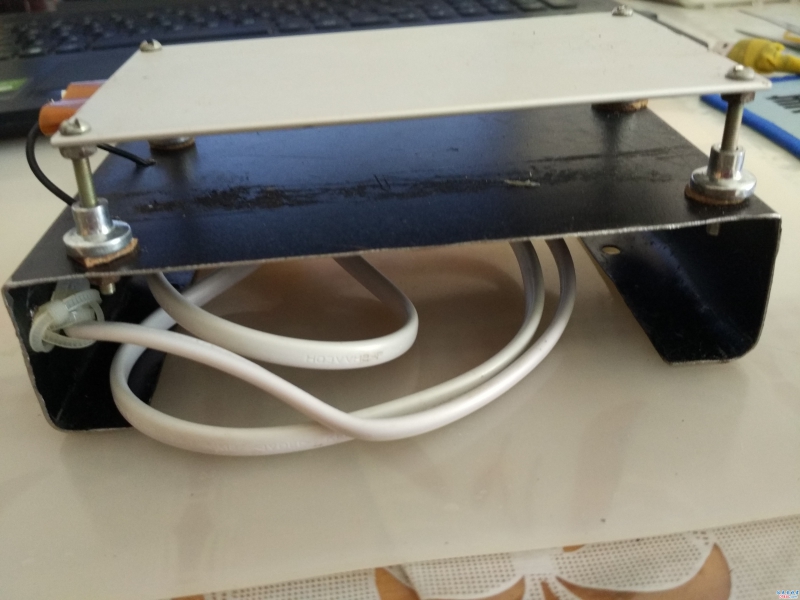

穿过底座的两根PTC引线没找到隔热的套管，久了也会有磨损，同时底薪的接线头套管也不合适，有安全隐患。
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（11）

wgsd 数字大神 2018-6-9 20:36:01
修理LED时，可否一块烤肉串。
2018-6-9 20:36:01 回复
chen131578 楼主     数字精灵 2018-6-9 20:38:27
很有创意。
2018-6-9 20:38:27 回复
atz123 数字王者 2018-6-9 20:53:29
这个好用不？比风枪如何？
2018-6-9 20:53:29 回复
chen131578 楼主     数字精灵 2018-6-9 21:01:53
比风枪好用，灯条或灯板放在加热台上，拆焊都很方便。
2018-6-9 21:01:53 回复
5448 数字大师 2018-6-9 22:38:49
用二极管有用吗？PTC发热特性是温度达不到生产要求时，阻值很小
2018-6-9 22:38:49 回复
chen131578 楼主     数字精灵 2018-6-10 08:52:59
主要是我在拆灯珠时，边拆边找器件，线路板不耐温，放时间久了起泡。断电不方便，半波供电PTC功率只有实际的四分之一。实际恒温比不加er二极管底十几度。只是降低了功率，延长了补温时间。
开关实际作调节功率用。这种方法用在普通5-60瓦电烙铁上效果很好。这里不明显。
2018-6-10 08:52:59 回复
apple5050 数字探长 2018-7-27 23:12:27
chen131578 发表于 2018-6-10 08:52
主要是我在拆灯珠时，边拆边找器件，线路板不耐温，放时间久了起泡。断电不方便，半波供电PTC功率只有实际 ...

ptc半波供电，温度下降不多，但是电阻下降的多，电流又加大了，所以不明显。ptc恒温烙铁用的就是半波电路。烙铁那种原本都是110v的发热芯，用在220v，耐压是没问题的，半波整流让ptc的最大电流不超标（有效值），不过功率还是比110v应用时的额定功率要大。
2018-7-27 23:12:27 回复
chen131578 楼主     数字精灵 2018-7-28 18:02:19
apple5050 发表于 2018-7-27 23:12
ptc半波供电，温度下降不多，但是电阻下降的多，电流又加大了，所以不明显。ptc恒温烙铁用的就是半波电路 ...

“ptc恒温烙铁用的就是半波电路。”，明白了。
2018-7-28 18:02:19 回复
robter 数字梦想家 2018-7-30 00:24:07
做工很好，值得学习
2018-7-30 00:24:07 回复
chen131578 楼主     数字精灵 2018-7-30 08:46:27
孔没切好，主要外形简单利于制作。
2018-7-30 08:46:27 回复
lxd7343 数字梦想家 2018-8-14 17:42:55
类似的加热块我也有，单独接220测试过，升温过程瞬间功率超过600瓦
2018-8-14 17:42:55 回复
