众仪M0到了，拆开看看

12月26晚上下单，29号15点左右到的货。我是山东临沂的，真没想到这么快。
先发图

包装还是不错的表盒用黄色泡沫袋包裹，看表盒感觉尺寸有点大约21X13X5.5。

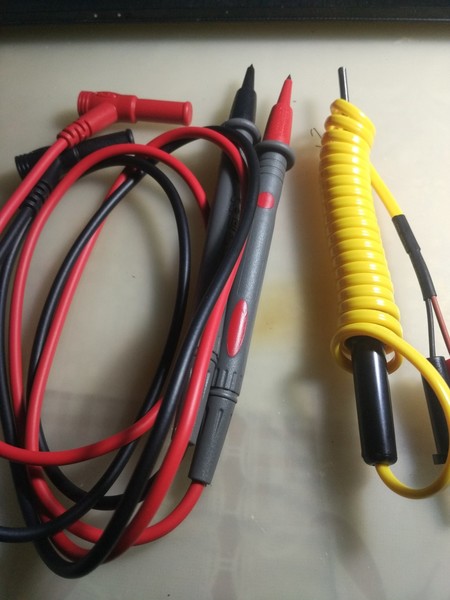

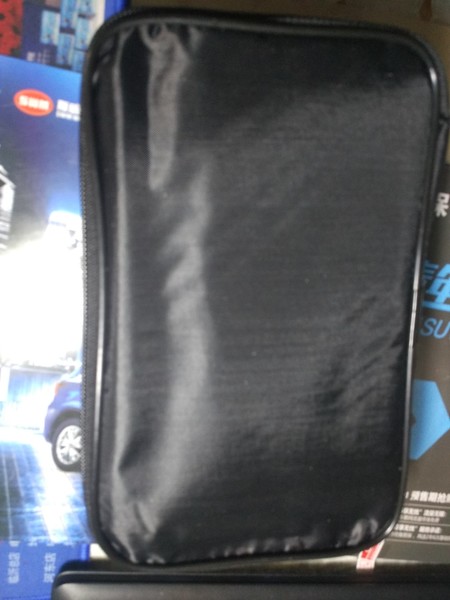

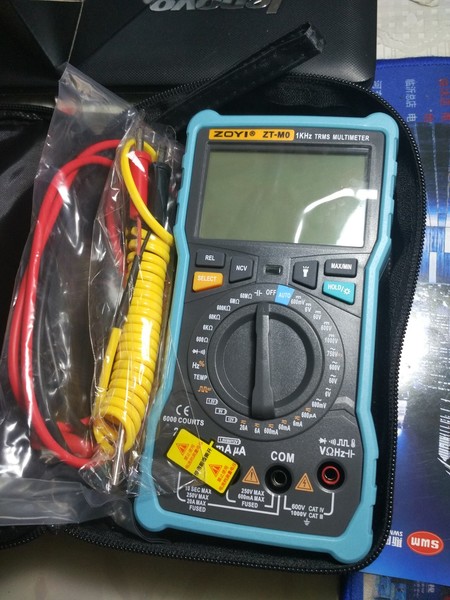

拆开，感觉没那么夸张了，表袋和我原胜利VC97差不多。配件很抢眼，特别是黄色的热电偶探头，上个特写：

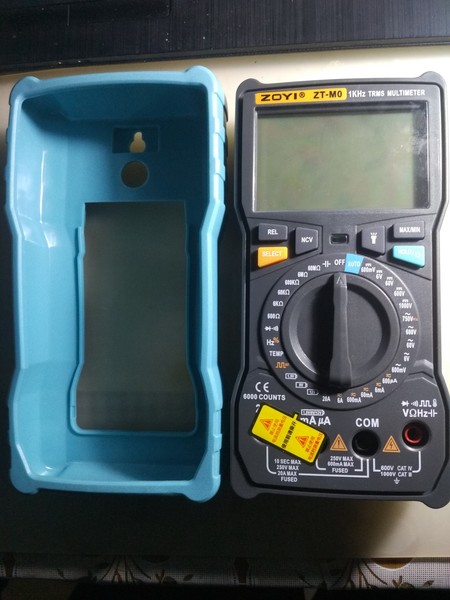

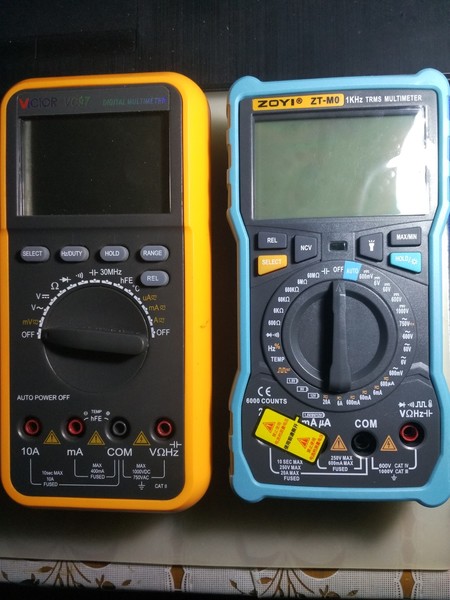

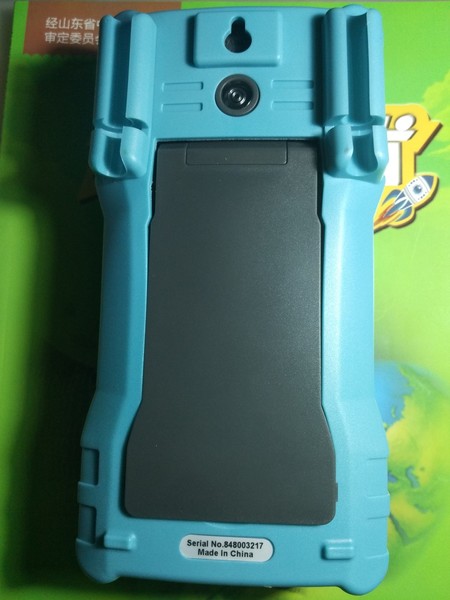

有网友猜测M0、M1的大小，猜中了吗？图是和10年胜利VC97的对比。比97小一圈，特别是长度要短1.5-2Cm，测了大约17X8X4的样子。拍照角度的原因吧，图上并不明显。

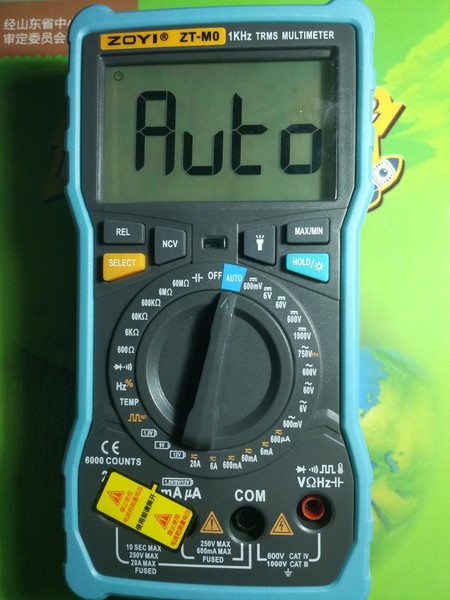

显示屏的可视角度较大，暗划基本不影响观看了（别的众仪表没有，只是与S1对比）。

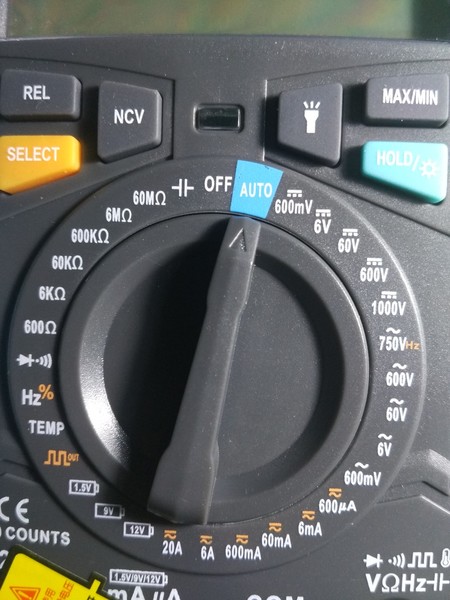

转盘档位比较密集，刚开始旋转恐怕转过了。确实不小心就转过了。

转盘定位明显，力度适中，转动开关“啪啪”的声音明显，每换一个档位时都有“滴”的一声提示音。看来厂家也考虑到了转错档位的问题。

个人提示：是否采用双表盘？就像老500、18指针表。这样可以减少密度增加档位间距。还有以前提出的通断二极管档—MΩ之间的档位颠倒一下，更人性化一些。

e

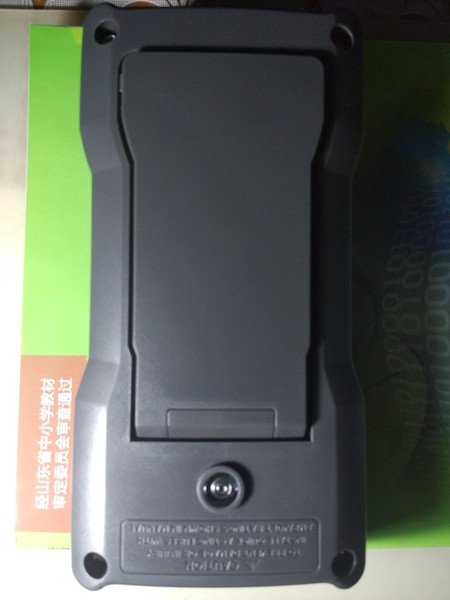

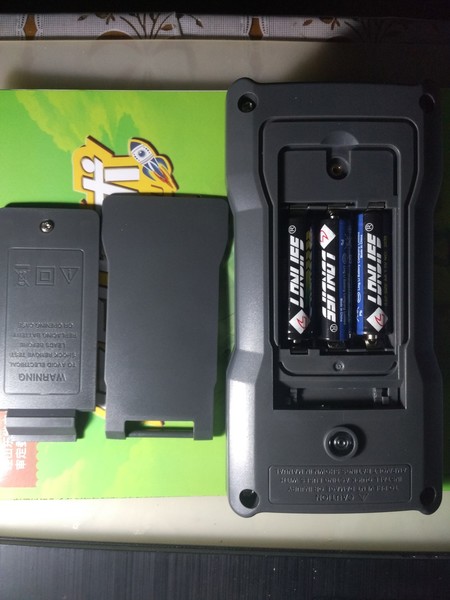

3节5号电池，网友很厉害的，猜对了。

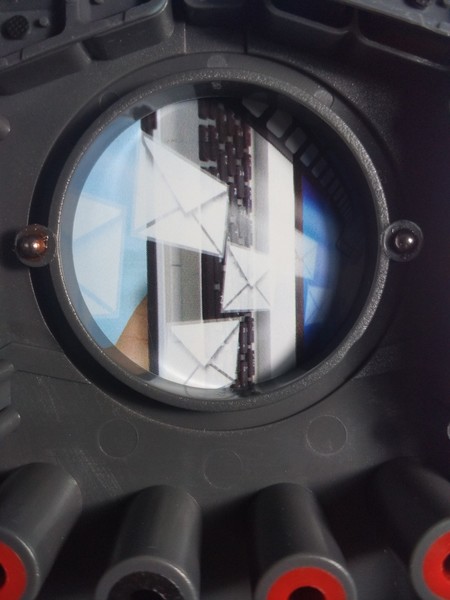

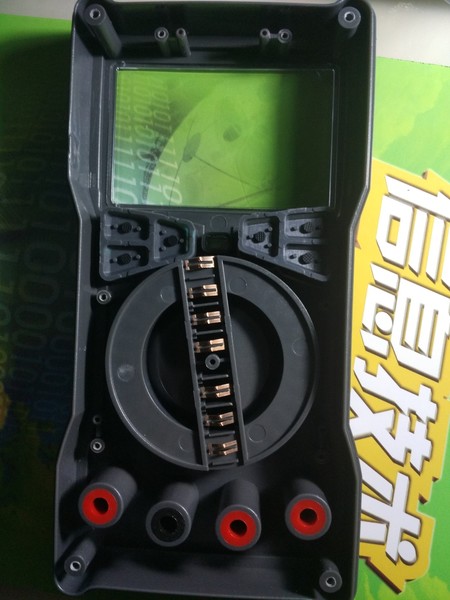

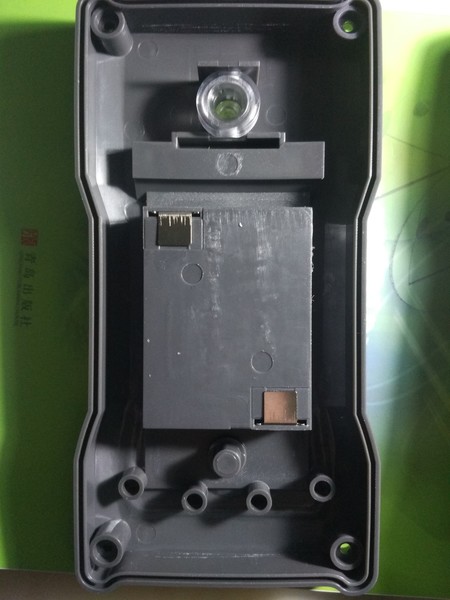

开拆了

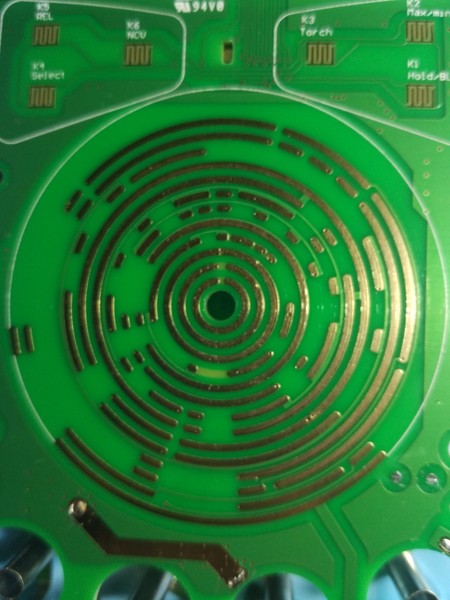

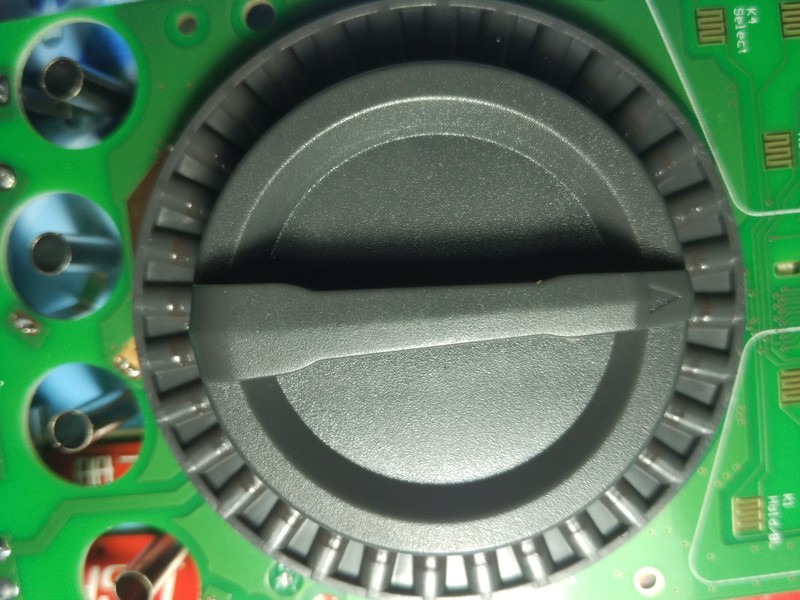

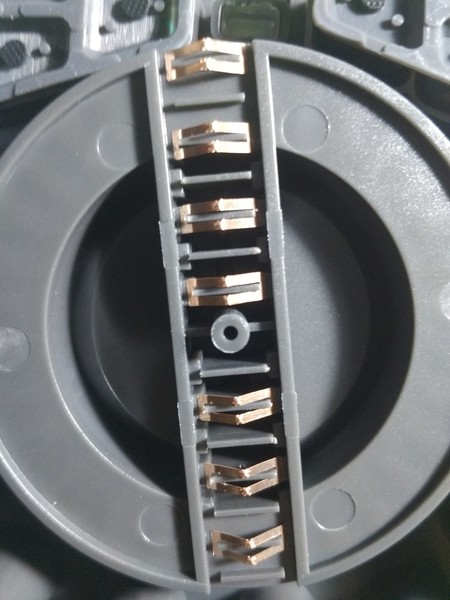

注意转盘，特别是V片奥。原因都知道的。

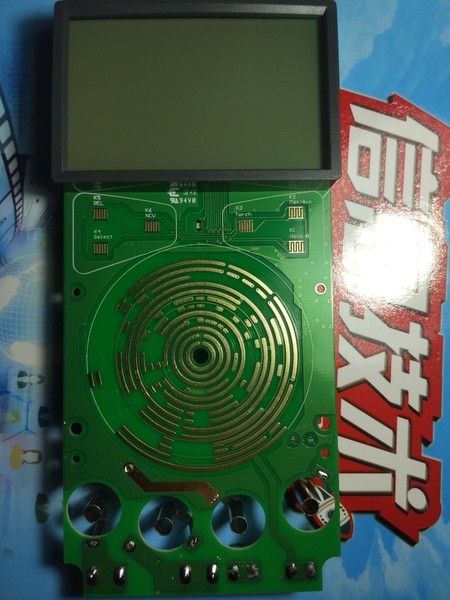

PCB板背面

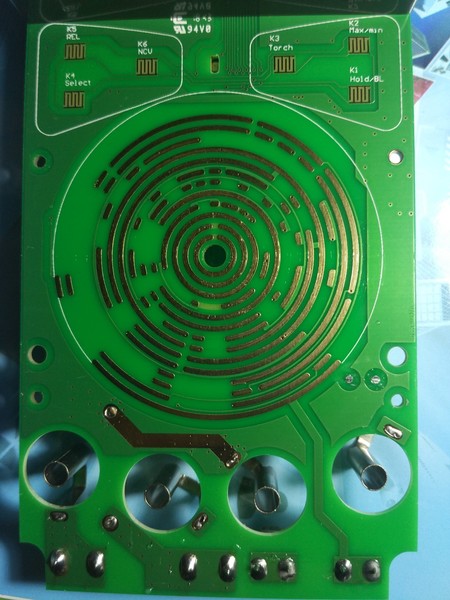

特写

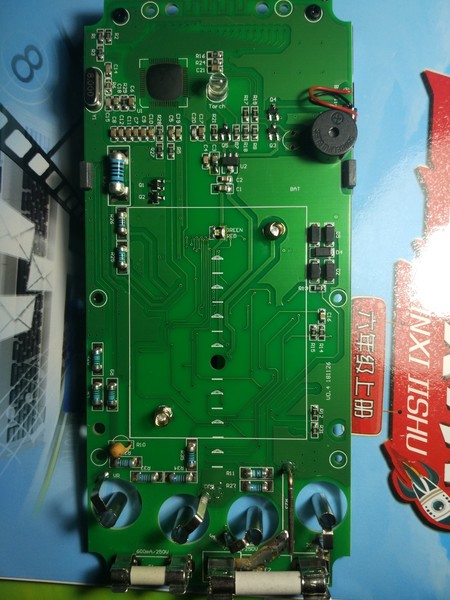

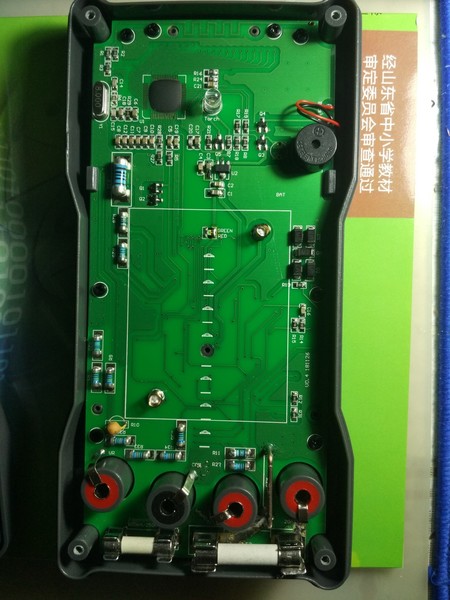

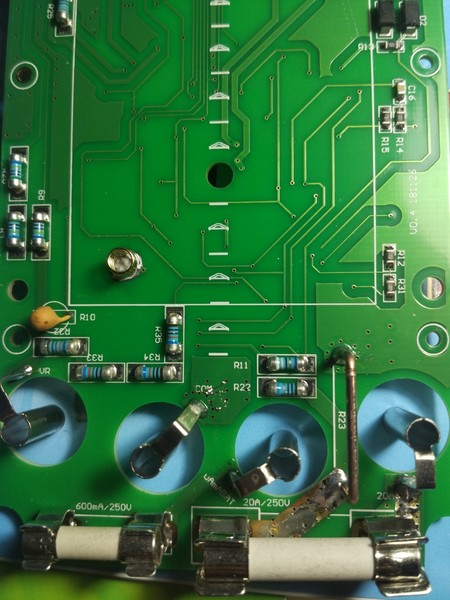

PCB板正面

，

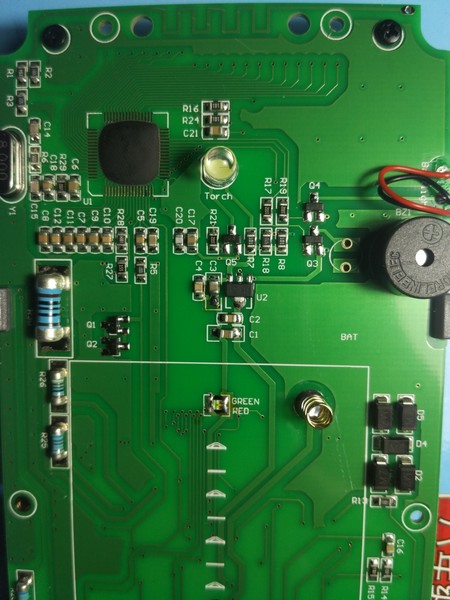

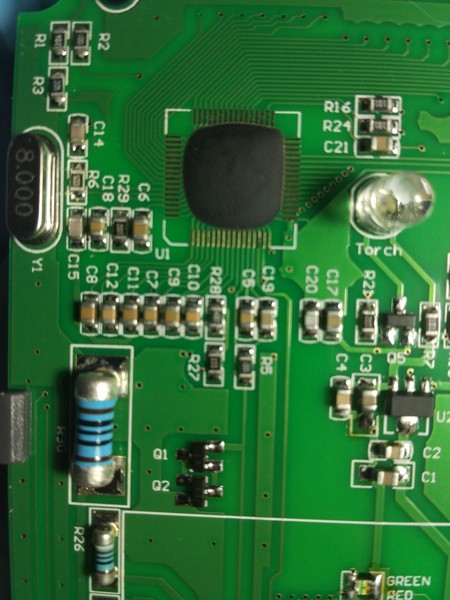

特写

总体使用起来没有期望中的感觉。当然功能的增加，为用户维修提供的便利i。手自一体为用户使用习惯提供了便利的同时，由于转盘的复杂，在用手动挡的时候转动起来需要小心选择，没有了自动挡拨动转盘的潇洒。想法把全自动档位和几个自动档位单独摘离、手动挡部分独立放在一个转盘里，应该有更好的体验。比如采用双拨盘或自动部分用按钮实现应该不错的。

哈哈，这个拨盘的滚珠形式不好，用久了很费劲，怎么没见存储芯片和基准呢

又装上了，只有屏幕没拆下，有的话应在屏幕下了。

恭喜恭喜！到手就拆，铁粉啊！
看来屏下还有玄机，这改数据不方便了。
楼主用着咋样？

晶振8兆吗？测量速度怎么样？

二极管档和通断档像X一样是一起的吗？二极管档输出电压多少伏？

U2应该是3V稳压器。是这样的话，对整机精度和稳定性有明显提高。

zlmimg 发表于 2018-12-29 20:42
晶振8兆吗？测量速度怎么样？

AUTO档感觉速度可以，基本接上就稳定显示。10M上的大阻值电阻测量不手动慢点，因为没有电阻箱插在47表VC档代替的接触可能不多好，都跳动不多好判断时间。

zlmimg 发表于 2018-12-29 20:42
晶振8兆吗？测量速度怎么样？

只拍了下图，没看晶振频率。

zlmimg 发表于 2018-12-29 20:49
二极管档和通断档像X一样是一起的吗？二极管档输出电压多少伏？

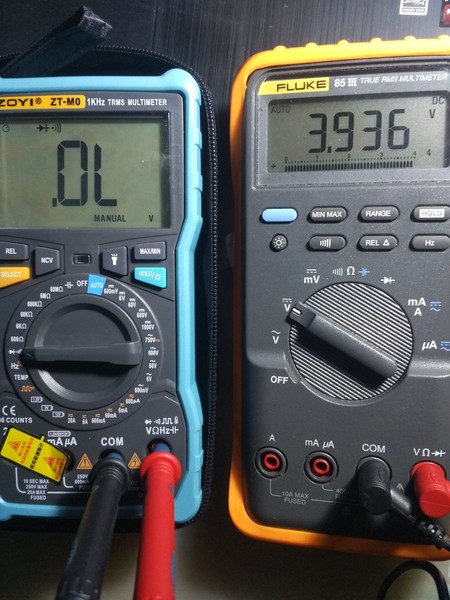

在一个档位上。测了下输出电压3.936是4V吧。

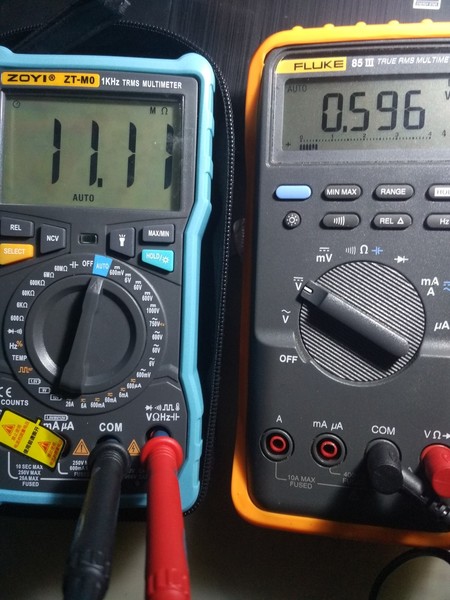

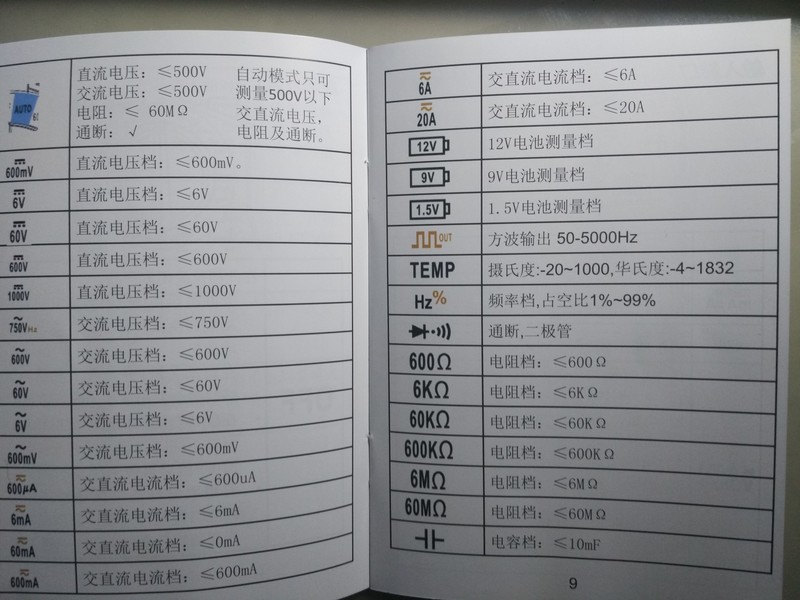

补充点图，以前估测AUTO档位功能，从说明书看出与S1一样：交直流电压、电阻和通断。机制和S1应该一样的，没看到电阻到电压的切换电压是多少，用电源

，试了下也是0.8V多点。二极管通断档开路电压4V，测LED方便了。

作业写得好

没猜到，没猜到这个居然不是自动档的，但不是自动档的表反应速度就应该比较快

fslichong 发表于 2018-12-30 06:58
没猜到，没猜到这个居然不是自动档的，但不是自动档的表反应速度就应该比较快
...

那个AUTO档位不是很分明吗

wgsd 发表于 2018-12-29 21:09
U2应该是3V稳压器。是这样的话，对整机精度和稳定性有明显提高。

可以看到是7130-1丝印，低功耗低压差三端稳压器。使用锂电池无压力！

巍巍兴安 发表于 2018-12-30 08:33
可以看到是7130-1丝印，低功耗低压差三端稳压器。使用锂电池无压力！

众议在前进，芯片对电源电压的敏感问题杜绝了。

谢谢分享！

应该是全手动档＋自动识别自动档（Ｓ１）　，估计是Ｓ１高级版，楼主看看自动识别档测电压是否是第一次特快，马上再测第二次就慢了？

拨盘的设计与各种老表一样的。表的三围挺大，干活还得这大点的。特喜欢这种4.5V电源的，可用各种锂电池改造。M1反显的比ZT-X电池耐用多了。

三个鸡肋的电池测量挡就是凑数的，完全是画蛇添足

只要不是3v供电的单片机架构万用表必须有低压差低功耗的ldo将电池4.5V或9v转换成单片机需要的3V工作电压，就算最便宜的几十块的表也都有，根本不算啥，这可不是什么独特设计。
